Токарный станок для гаража: параметры

В первую очередь определяетесь с массой и типом подключения. Выбирая массу, не стоит стремиться найти самый легкий станок. Очень легкие не дают устойчивости, могут вибрировать при работе, что скажется на точности работы. Да, тяжелые станки устанавливать проблематично, но установка — это единичное мероприятие, в работать придется регулярно. Потому вес — далеко не самый основной критерий выбора.

Слишком большие токарные станки не в каждый гараж можно установить, а небольшие и средние — отличный выбор

Тип подключения — однофазный или трехфазный — это уже важнее. И то, трехфазные можно подключить к 220 через специальные пускатели. Из электрических характеристик важна еще мощность двигателя. Чем она выше тем большую скорость вращения может развить токарный станок. Это общие моменты. Есть еще специальные:

• Диаметр заготовки, которую можно на станке обрабатывать. Определяется диаметром обработки над станиной и над суппортом.
• Длинна обрабатываемой детали. Зависит от хода.
• Перечень операций.
• Максимальное число оборотов.
• Способ регулировки — плавный, ступенчатый.
• Возможность обратного хода.

Размеры обрабатываемых деталей напрямую связаны с размерами станка. Так что тут приходится искать разумный компромисс. Обычно не хочется слишком загромождать гараж, но надо обрабатывать габаритные детали.

Микро и мини токарные станки

Чтобы не загромождать гараж можно найти мини или микро токарные станки. Они отличаются совсем уж небольшими размерами и малой массой. Например, микро-токарный станок для гаража PROMA SM-250Е имеет размеры 540*300*270 мм и массу 35 кг. Обрабатывать может заготовки длиной 210 мм и диаметром 140 мм. Плавная регулировка скоростей от 100 до 2000 об/мин. Для таких размеров не так уж и плохо.

Токарные мини станки — в гараже им самое место

Несмотря на маленькие размеры, может производить следующие операции:

• обтачивание поверхностей,
• нарезание резьбы;
• сверление;
• зенкование;
• развертывание.

Возможны также шлифовка деталей, накатка, заточка инструмента. Основные операции, как видите, присутствуют. Недостаток в том, что на станках такого типа хоть сколько нибудь крупные детали не обработаешь.И еще недостаток конкретно этой модели цена. Стоит этот токарный станок для гаража от 900$.

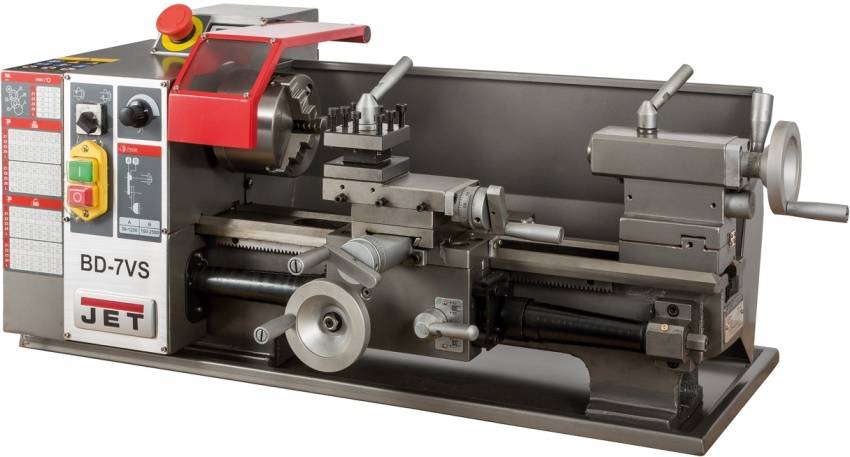

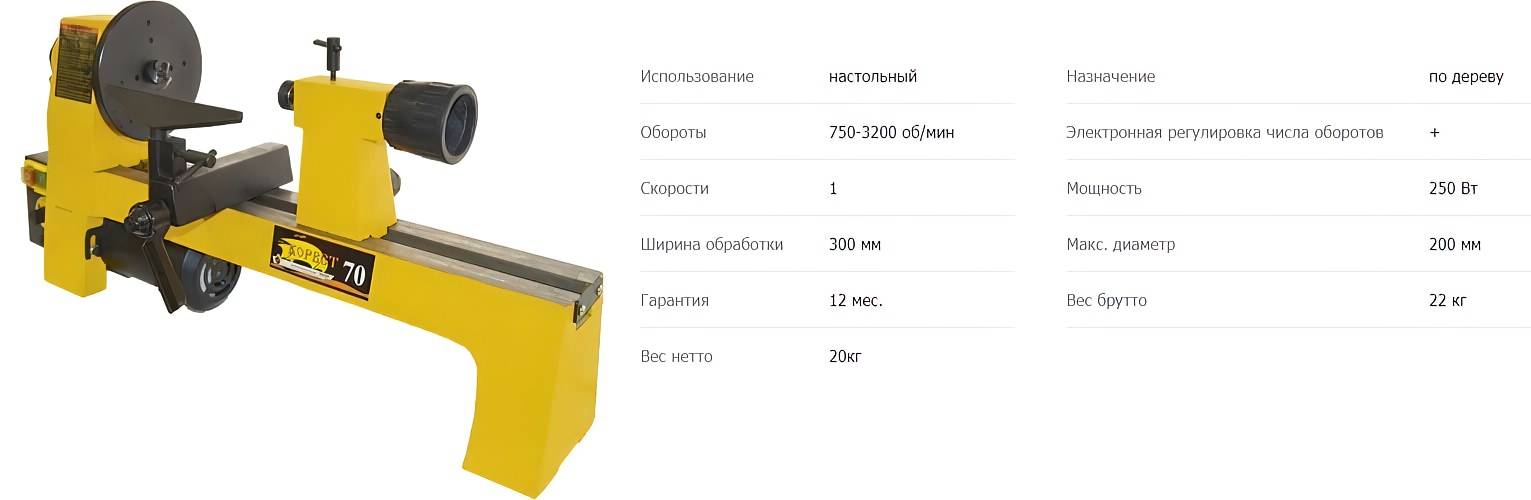

В той же категории есть китайские JET BD-3 и JET BD-6 (цена 500-600$) и отечественные КРАТОН MML-01 (цена 900$), Энкор Корвет 401 (650$), немецкие Optimum — от 1300$ до 6000$; чешские Proma — от 900$,

Напольные варианты

Тут выбор не так широк, потому что и цены и масса намного выше. Есть несколько проверенных моделей, которые можно установить в гараже.

Напольный токарный станок для гаража ТВ 4

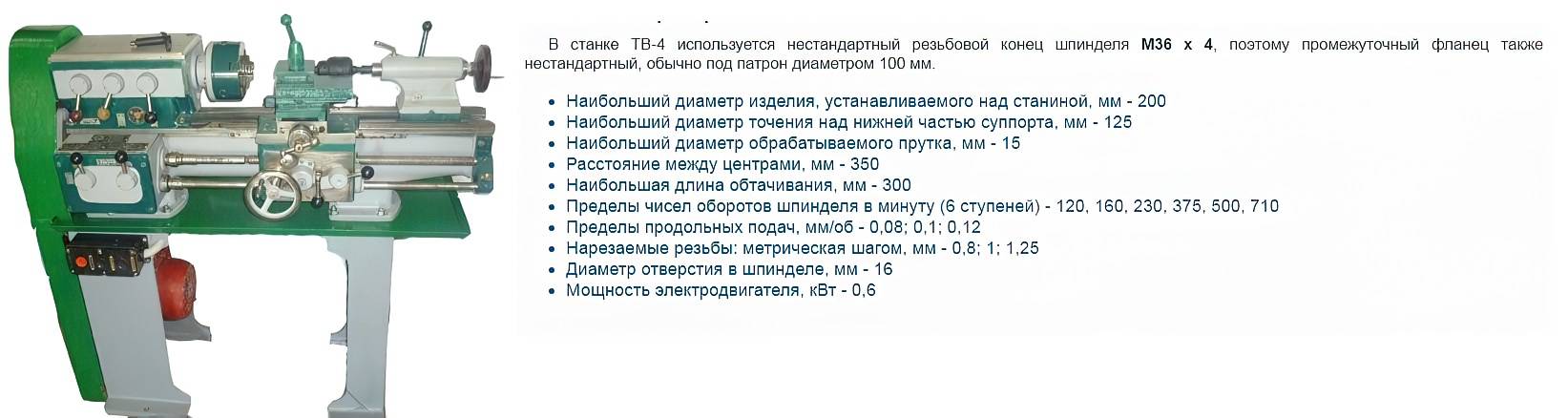

Это так называемые школьные станки — ТВ 4 (его усовершенствованную версию ТВ 6), ТВ 7 и настольное исполнение ТВ 16. При массе 280 кг (ТВ 4) и 400 кг ТВ 7, желательно наличие отдельного фундамента. Если поставить его просто на бетонный пол, он его разобьет.

Какой токарный станок по металлу купить: рекомендации по выбору

При выборе настольного токарного устройства необходимо обратить внимание на ряд важных параметров. Мини-станки для дома, используемые для обработки металлических заготовок, могут иметь разную массу

Минимальный вес подобного агрегата составляет 13 кг, а максимальный – 400 кг. Соответственно, чем выше масса устройства, тем оно больше.

Еще один важный параметр, который стоит учесть при выборе настольного мини-станка – это его мощность. У небольших агрегатов этот показатель составляет не более 2,25 кВт. Отдельно стоит сказать, что существуют устройства, которые принято называть «маломощными». Они включают в себя привод с мощностью 0,15 кВт.

Перед тем как выбирать, с какой мощностью вы хотите приобрести малогабаритный токарный станок, рекомендуется определиться с его назначением. Для обработки небольших заготовок из цветных металлов подойдут менее мощные настольные токарные станки по металлу. Мини-агрегаты с большей мощностью подойдут, в свою очередь, для крупных деталей из прочного материала (например, сталь).

Для обработки изделий из цветных металлов подойдут модели небольшой мощности

Даже настольные устройства, предназначенные для домашних мастерских, являются сложными, с технической точки зрения, конструкциями

Поэтому при выборе мини-станка рекомендуется также обратить внимание на качество его составляющих

Немаловажное значение имеет материал, из которого выполнены конструктивные элементы устройства

Специалисты рекомендуют уделить отдельное внимание при выборе малогабаритного станка на следующие его составляющие: станина и суппорт. Эти элементы должны быть изготовлены из прочного металла

Наружная поверхность материала должна быть тщательно отшлифована.

Сегодня можно встретить множество агрегатов такого типа. Чтобы купить мини токарный станок по металлу, который подойдет для использования в вашем случае, рекомендуется изучить технические характеристики популярных моделей этих устройств в интернете.

Обозначения для станков

Каждому типу станков токарной группы соответствует буквенно-цифровой код, который создаётся по определённым правилам:

1. Первая цифра соответствует типу металлорежущего станка. Для токарного это всегда будет «1».

2. Вторая цифра соответствует виду станка по металлу. Например, 5 соответствует карусельному, а 6 — лобовому станку.

3. На третьем месте находится буква, которая соответствует степени модернизации оборудования.

4. Следующие две цифры указывают на высоту центров станка. Они выражают её в сантиметрах.





















Далее могут быть приведены дополнительные буквенно-цифрвые комбинации. Они более точно указывают разновидность станка и его характеристики. Такие обозначения применяются для тех станков, которые производятся серийно. Такой код определяет место станка в классификации.

Если речь идёт о специализированном оборудовании, то применяются обозначения другого типа в них первые две буквы указывают на производителя. Далее две или три цифры предназначены для основного эксплуатационного параметра. Затем указывается версия. В конце обозначения указываются параметры, предназначенные для более точного определения разновидности и дополнительных параметров оборудования.

Разновидности станков

Настольные, они же – токарные мини-станки по металлу

Обратите внимание, что некоторые модели этого типа выпускаются без задней бабки, что может существенно затруднить работу. В целом это станки наиболее простой конструкции: малые габариты, малый вес, достаточно легкая и неустойчивая станина

Школьные станки, больше размером, чем предыдущие. У них имеется коробка передач на две скорости, и реверс.

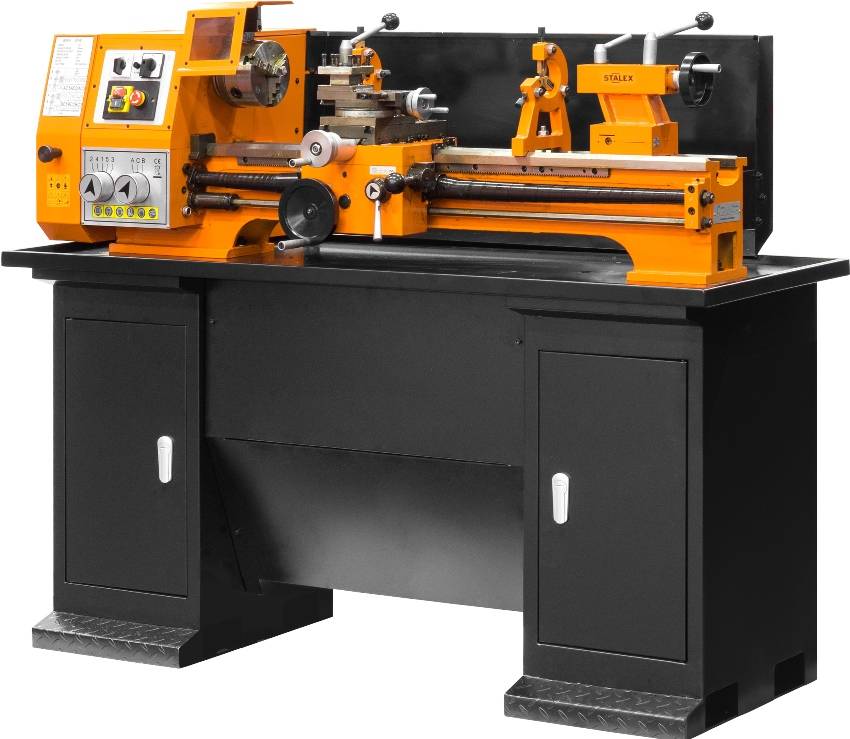

Токарно-винторезные станки. Они больше подходят для гаража, чем для дома, имеют прочную станину, благодаря которой при работе почти не возникают ненужные вибрации.

Шпиндель в таких станках вращается почти без биения. Минусов у них только два: габариты и высокая цена.

Конструкция токарных мини-станков по металлу

Полностью оправдывая своё название, мини-станок не отличается от своего полноразмерного собрата практически ничем, кроме габаритов.

Его главный элемент — это станина, к которой крепятся все остальные части. Она является основой всех узлов и имеет отверстия для крепления к столу. Обычно изготовлена из чугуна.

Следующий элемент — это суппорт, в который укрепляется сверло, резец или другой обрабатывающий инструмент.

Он же отвечает за перемещение сверла в нужном направлении, не отклоняясь от курса. Он передвигается при помощи вала хода и устройств передачи.

Деталь фиксируется на шпинделе — ещё одной части станка, выполненной в форме цилиндра. Именно от его параметров зависит качество работы всего устройства. Он питается энергией от электродвигателя.

На задней стойке есть специальный центр, удерживающий длинные детали во время их точения. Стойка приводится в движение специальным рычагом и фиксируется после установки необходимой позиции. Впрочем, такая тонкая регуляция есть не на всех аппаратах.

Привод у станка чаще всего бывает ременным — это наиболее удобный вариант, так как он более надёжен в случаях, когда заготовку заклинивает и механизм останавливается.

Самые маленькие станки имеют только одно место для резца в держателе, поэтому каждый раз перед сменой операции придётся вставлять его заново и регулировать высоту. Есть и возможность надстройки мини-станка — вы можете купить специальный держатель с поворотом. Но он может представлять опасность для начинающего токаря, рискующего наткнуться на один из не использующихся во время работы резцов, которые будут в это время торчать по сторонам.

Способы крепления деталей

Для разных деталей используются различные виды креплений.

• Цанговый патрон — при помощи него крепят особенно тонкие детали.
• Сверлильный патрон — подойдёт для деталей многих размеров и форм, но радиальные напряжения не выдержит.
• Планшайба — используется в случае работы с крупными или сложными по форме деталями, но заготовку сложно закрепить в ней и центрировать относительно оси.

Техника безопасности

Специалист должен соблюдать некоторые правила. Вот лишь некоторые, действующие перед началом работы:

1. Проверка положения пуговиц у специализированной одежды.
2. Отдельно проводится осмотр станка по состоянию технического плана. Услуги техников и наладчиков актуальны, если требуется дополнительное обслуживание из-за неисправностей и деталей, вышедших из строя. Но операции несложные доступны для самостоятельного выполнения владельцем.
3. Последний этап – выдача техзадания. Его нужно изучить внимательно.

К работе нельзя приступать при появлении механизмов вращения и ограждений различных узлов с неисправностями.

Кроме того, существуют и другие запреты на:

• То, чтобы другие лица проводили работу. И оставление включенной техники без присмотра.
• Проведение полного самостоятельного ремонта техники.
• Использование зажимов и приспособлений в неисправном состоянии.
• Эксплуатационные действия для оборудования с явными признаками неисправности.
• Выполнение работ в тот же день, когда проводят обслуживание станков, их наладку, проверку.

У каждого станка своя масса. Это касается даже миниатюрных разновидностей станков, которые приобретаются для использования в домашних условиях. Подобные агрегаты могут весить минимум 13,5 килограмм, а максимум – 400. Чем больше масса – тем больше будут и остальные габариты.

Для домашних мастерских подходят станки, весящие не более 50 килограмм. Это компактные и универсальные модели, которые не доставляют хлопот во время монтажа. Месторасположение легко изменить, если возникает необходимость.

Мощность – ещё один параметр, который требует учёта при выборе. 2,25 кВт – стандартный показатель для небольших агрегатов. Есть и другие разновидности устройств, которые называются маломощными. У них привод имеет показатель в 0,15 кВт.

Чтобы сделать правильный выбор, покупатель должен принять решение по поводу назначения. Чем меньше и тоньше заготовки – тем менее мощные агрегаты требуются для их обработки. Правило действует и в обратную сторону.

Особенности конструкции и назначения станков

Следующие основные компоненты присутствуют у изделий любой группы:

1. Электрическая часть.

Состоит из электрического двигателя с приводом. Его мощность бывает разной, определяется индивидуально для каждой модели. Снабжается дополнительными деталями, обеспечивающими управление характеристиками. Выполнение требований по безопасности обязательно для данной части оборудования.

1. Коробка передач.

Способствует передаче движущей силы от валика или ходового винта на суппорт.

1. Суппорт.

Закрепляет элемент, осуществляющий разрезание. Суппорт ещё необходим, чтобы осуществлялась подача инструмента поперёк, либо вдоль. И чтобы эта процедура совершалась с соблюдением определённых параметров. У суппорта есть каретки, расположенные внизу. Она одна, но некоторые модели снабжаются несколькими. Каретка вверху – место крепления держателя токарных инструментов.

1. Шпиндельная бабка.

Типы токарного оборудования

Отличия моделей в конструкциях – основа классификации.

Токарно-винторезные станки

Оборудование такой разновидности легко справляется со следующими функциями:

• Изменение параметров у металлов цветной, чёрной группы.
• Разработка модульной, метрической резьбы.

Модели универсального типа, которые применяются как в промышленности, так и при создании единичных изделий. Производство предполагает однотипную компоновку для всех частей. Состав конструкции включает детали, описанные ранее.

Токарно-револьверные станки

Главное назначение – обработка изделий из прутка, прошедшего калибровку. Оборудование выполняет широкий спектр всевозможных операций:

1. Развёртывание.
2. При формировании резьбы.
3. Фасонное точение.
4. Сверление.
5. Зенкерование.
6. Точение, расточка со стандартными показателями.

Название станка происходит от способа крепления, применяемого для инструментов. Их монтируют при помощи специального держателя, который может быть приводным, либо статичным. Приводной вариант даёт владельцам больше всего возможностей. Именно он позволяет создавать резьбу с различными параметрами, проводить фрезеровку и сверление.

Токарные станки с ЧПУ

Современные станки часто предполагают применение подобного оборудования. Лёгкость эксплуатации и точность, высокая продуктивность относятся к главным преимуществам.

Внедрение систем ЧПУ сопровождается использованием следующих систем:

• Самонастраивающиеся. Позволяют корректировать все сведения на основе показателей, появившихся, когда обрабатывались прежние детали.
• Замкнутого типа. С двумя информационными потоками, приходящими с механизма считывания, измерения.
• Разомкнутые. Используется только один информационный поток. Сначала идёт расшифровка данных, потом команды передаются остальным механизмам.

Кроме того, станки делятся на несколько разновидностей на основе способа управления производственным процессом:

1. Контурные. Агрегат работает без перерыва. Пользователь только один раз задаёт определённые параметры.
2. Прямоугольные. Применяются при заготовках в форме ступени. С автоматическим переключением между передачами вдоль, поперёк.
3. Позиционные. С закреплением деталей в конкретных положениях. На следующем этапе переходят к основным рабочим процессам.

Токарно-карусельные станки

Отличное решение, если требуется обработать крупные изделия. Из присутствующих функциональных особенностей описать стоит следующие:

• Возможность осуществить резьбу.
• Шлифовальные операции, фрезеровка, подрезка.
• Разработка пазов с приданием определённых конфигураций.
• Оборудование позволит заточить поверхности в виде конусов, цилиндров.

В комплектах со станками продаются специальные разновидности столов, планшайбы располагаются на их поверхности. Траверса перемещаются по стойкам, с дополнительными суппортами в конструкции.

Лоботокарные станки

Обрабатывают детали с формами конусов и цилиндров, лобового типа. Предполагают горизонтальное размещение оси, на которой заготовка вращается.

Токарно-затыловочные станки

Затылованием называют специальный метод, используемый при заточках. Это особенно актуально для задних поверхностей у различных инструментов. Операция нужна, чтобы даже при длительной эксплуатации сохранялись первоначальные формы.

Рекомендации по выбору станка

В продаже встречается просто огромное количество различных вариантов исполнения настольных токарных станков по металлу для дома. Основными рекомендациями по выбору назовем следующие моменты:

Размер станины и вес всего продукта. В продаже есть весьма компактные модели, которые не требуют особых условий установки. Однако, слишком легкое оборудование подвержено вибрации и менее устойчиво

При весе конструкции около 100 килограмм могут возникнуть трудности с подбором наиболее подходящей токарной модели

Параметры электросети также имеют важное значение. Большинство вариантов исполнения работает от сети 220 В, но есть и модели, которые питаются от трехфазной сети

Трехфазный вариант исполнения устанавливать намного тяжелее, так как приходится прокладывать отдельный кабель. Размеры определяют то, какой длины могут обтачиваться заготовки. Между центрами может быть расстояние около 40 см. Этого вполне достаточно для получения самых распространенных изделий. Мощность токарного механизма также является наиболее важным параметром. Рекомендуется отдавать предпочтение моделям с показателем 500-750 Вт. Производители устанавливают различные типы электрических двигателей. Асинхронные варианты исполнения обладают более длительным эксплуатационным сроком и высокими характеристиками

Лимб При выборе также рекомендуется уделять внимание тому, насколько разделен весь лимб. С уменьшением показателя существенно повышается точность обработки

Еще важными параметрами можно назвать наличие режима обратного хода шпинделя и оборотистость модели Практически все модели имеют функцию регулировки скорости. Показатель резания выбирается в зависимости от типа металла и характера процедуры. Удобной опцией считается реверс, но она применяется крайне редко. Рекомендуется уделять внимание варианту исполнения с дополнительной оснасткой. Специалисты не рекомендуют вкладывать средства в узкоспециализированные устройства, так как их возможности не столь обширны. За счет применения оснастки можно существенно расширить функциональность устройств.

Также выделяют и определенные рекомендации, касающиеся выбора, наиболее подходящего настольного токарного устройства. Они выглядят следующим образом:

1. Проверяется отсутствие люфта. Подобная ситуация приводит к снижению точности обработки.
2. На момент теста рекомендуется проверять устройство во всех режимах.
3. Одним из наиболее важных параметров считается точность точения, которой можно достигнуть. Если показатель низкий, то никакая оснастка, настройка не позволит достигнуть требуемого результата.

Меньшее распространение получил мини токарный станок по металлу с ЧПУ. Блок числового программного управления позволяет автоматизировать процесс и добиться более высокой точности обработки.

В заключение отметим, что станок своими руками изготовить достаточно сложно. Для этого требуется электрический двигатель, а также другие элементы. Самодельное оборудование характеризуется относительно невысокой точностью работы, а также низкой функциональностью. Однако, за счет использования подручных материалов можно существенно снизить затраты на обустройстве собственной мастерской.

Цены настольных токарных станков по металлу

При выборе подходящего настольного агрегата для домашней мастерской необходимо обратить внимание на его стоимость. Цена мини-станков зависит от нескольких факторов, таких как:

• бренд;
• мощность;
• производительность.

Стоимость станка обуславливается его мощностью, производительностью, размерами и брендом

Также на ценообразовании отражаются и другие, более мелкие, характеристики токарных станков по металлу. Цена мини-агрегата, мощность которого не превышает 500 Ватт, составляет примерно 15000-55000 руб. Подобные устройства не отличаются функционалом, но для основных задач подходят более чем полностью.

И, наконец, самыми дорогостоящими настольными агрегатами считаются токарно-фрезерные. Диапазон цен в этом случае составляет 65-150 тыс. рублей. В зависимости от функциональных особенностей и технической оснастки, формируется цена настольных токарных станков по металлу. Купить необходимое устройство можно как в профильном магазине, так и в интернете, оформив заказ онлайн.

Наиболее популярные компании по производству подобного оборудования, как уже было сказано выше, OPTIMUM и JET. Они производят качественные, износостойкие агрегаты, которые отличаются продолжительным эксплуатационным сроком. Цена на подобные устройства довольно высока, однако, все они соответствуют заявленному качеству.

Например, стоимость настольного токарного станка Металл Мастер от компании JET колеблется в пределах от 50 до 150 тыс. рублей. Модели от бренда OPTIMUM еще дороже (от 60 до 330 тыс. руб.).

Обратите внимание, что станки малоизвестных производителей при схожих характеристиках могу значительно уступать в качестве и надежности агрегатам более известных брендов

Назначение токарных мини-станков

По сути, мини-станок — это уменьшенная копия более крупного заводского оборудования. Она подходит для работы с относительно небольшими заготовками, в основном с телами вращения: к таким относятся детали в виде сфер, цилиндров, конусов и так далее. Можно с помощью такого станка и сверлить, вытачивать канавки, нарезать резьбу, подрезать торцы и многое другое. Подойдёт он и для выравнивания поверхности. Его удобно использовать при разнообразных видах работы, а качество зависит лишь от конкретной фирмы и модели.

Приобретя настольный токарный станок, установите его на специальной подставке или просто поставьте на рабочий стол. Однако он может сдвигаться и качаться при выполнении работы, поэтому для устойчивости рекомендуем прикрепить его к поверхности. Это необязательно делать, если у вас есть специальный поддон или рабочие детали небольшие.

Основная масса таких аппаратов используется мастерами в быту, в небольших автомастерских, а также для обучения школьников и студентов токарному делу — в школьных кабинетах труда или в цехах институтов технической направленности. Они славятся высокой функциональностью, при этом не занимая много места и не требуя особенного дополнительного оборудования. Для работы с большими объёмами деталей и в промышленном производстве они, как правило, не подходят.

Тем не менее и на крупных предприятиях возникает необходимость изготовления миниатюрных изделий — например, при производстве часовых механизмов. В таких случаях используются особо точные модели для серийного и мелкосерийного производства. Вот некоторые из них:

• 1Р103
• 1Б023
• 16Т02А
• Т-28
