Разновидности торцевых пил по дереву
Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:
- типом и мощностью двигателя, а также его расположением;
- типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
- наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
- наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок; Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
- типоразмером применяемых дисков.
Пилы торцовочные оснащаются тремя видами двигателей:
- асинхронными;
- коллекторными;
- вентильными.
Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.
Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.
Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.
По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.
Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:
Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:
- для обеспечения плавного пуска двигателя;
- для его торможения при отключении мотора;
- для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.
Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.
Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.
Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:
- посадочный диаметр;
- наружный диаметр;
- число зубьев — чем оно больше, тем более качественным получится разрез;
- толщина диска;
- максимальная скорость вращения.
Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.
Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент
Консольный станок из болгарки
Основание станка — рабочий стол из металла (стали или алюминия), размером около 50Х50 см. Если вы собираетесь, время от времени, работать с длинными заготовками или металлическим листом, то ширину стола можно увеличить или предусмотреть возможность установки дополнительной плоскости. Для этого можно использовать выдвижной кронштейн, или откидную плоскость, в обычном состоянии находящуюся под столом и служащую его основанием.
На столе монтируется кронштейн для крепления болгарки на пружинном подвесе. Сила пружины подбирается такой, чтобы она могла удерживать болгарку в наклонном положении на высоте отрезного диска от заготовки не менее 15 -20 см. При резке инструмент должен подаваться к заготовке с небольшим, но ощутимым усилием.
Углошлифовальная машина зажимается в коробчатом корпусе на винтах. Размеры и конфигурация прижимных пластин подбираются с таким расчетом, чтобы:
- обеспечивался легкий доступ к пусковой кнопке;
- инструмент прочно удерживался, и при усилии резки не возникало биений и отклонений;
- монтаж и демонтаж не занимал много времени.
Чертежи самодельного станка можно подкорректировать в зависимости от размеров и мощности конкретного инструмента
Здесь важно только одно — чтобы инструмент удерживался прочно и плоскость вращения диска была строго перпендикулярной плоскости стола. На самом столе в зоне вращения круга выполняется прорезь, чтобы рабочая часть инструмента свободно входила в него и не задевала металла
Вариант крепления — «П»-образный кронштейн с просверленными отверстиями на месте штатных резьбовых гнезд болгарки
При креплении инструмента задействуются два болта и рукоятка, которая и служит для подачи его в зону резания. Этот вариант очень удобен, если станок сделан под одну болгарку, если придется использовать другую модель, то закрепить ее будет невозможно, придется переделывать кронштейн. Схема с изменяющимися габаритами консоли тоже вполне работоспособна, но сложнее в изготовлении
Вариант крепления — «П»-образный кронштейн с просверленными отверстиями на месте штатных резьбовых гнезд болгарки. При креплении инструмента задействуются два болта и рукоятка, которая и служит для подачи его в зону резания. Этот вариант очень удобен, если станок сделан под одну болгарку, если придется использовать другую модель, то закрепить ее будет невозможно, придется переделывать кронштейн. Схема с изменяющимися габаритами консоли тоже вполне работоспособна, но сложнее в изготовлении.
Электрическая схема
В капитальном варианте конструкции циркулярного станка используется автономный привод, включающий в свой состав электродвигатель асинхронного типа, обмотки которого включаются в электросеть по схеме треугольника.
Схема подключения асинхронного двигателя циркулярного станка
Эти цепи содержат ряд дополнительных элементов, облегчающих запуск двигатели в работу (так называемые «пусковые» конденсаторы и другие электронные компоненты).
Для управления работой и обеспечения автоматического запуска электродвигателя в схеме предусматривается магнитный пускатель, построенный на базе электронного коммутатора (симистора) и трансформатора тока.
Для построения схемы управления станком на деревянном каркасе (вариант, предусматривающий использование ручной циркулярной пилы) достаточно будет продублировать кнопки включения и выключения механизма, выведя их наружу и закрепив на одной из ножек столешницы
Более подробно о подключении электродвигателя станка вы узнаете из видео.
Модели станков для резки металла
Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.
Поворотное устройство
Для изготовления в таком варианте станка понадобится:
- УШМ;
- стальной уголок на 50 и на 40;
- труба для водопровода с условным проходом Ду32 и 25;
- труба профильная 15х15, 20х20; 25х25;
- стальной лист толщиной 4 мм;
- закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
- шпилька М14;
- метизы М6, М8 и М14;
- дверная пружина;
- жесть или оцинковка.
Порядок изготовления:
- Отрезать от 50-го уголка два куска.
- Просверлить в них отверстия. Диаметр отверстий 14 мм .
- Получившиеся детали прикрепить к болгарке болтами к местам крепления рукояток.
- В таком положении сваркой в двух местах прихватить уголки. После чего, открутив от болгарки, окончательно проварить.
- Для изготовления каретки необходимо от трубы Ду32 отрезать кусок.
- Из трубы Ду25 отрезать заготовку, меньшую по длине на высоту двух подшипников.
- Впрессовать один 202 подшипник в трубу Ду32.
- Вложить в нее отрезок Ду25.
- Забить второй подшипник.
- Сваренные уголки и каретку соединить шпилькой М14.
- Стойки для надежности изготавливаются из 50-го уголка. Для получения одинакового размера обоих деталей их необходимо стянуть струбцинами. В данном состоянии следует просверлить отверстия.
- Стойки прикручиваются к каретке.
- Из профильной трубы 20х20 вырезать две тяги оптимальной длины и ручку.
- Для основания достаточно листа в 4 мм и размером 600х600 мм.
- Сварить конструкцию.
- Прорезать в листе паз для выхода круга.
- Закрепить возвратную пружину.
- Зажим в виде тисков можно изготовить из шпильки куска трубы 20х20 и гаек. Гайки привариваются к основанию. Шпилька, вращаясь, перемещает трубу вперед, осуществляя зажим.
- Для удобства вращения можно сделать маховичок, приварив длинный болт.
- Кожух изготавливается по шаблону. Две зеркальные выкройки.
- Каркас нарезается из уголка, к которому винтами М6 закрепляются выкройки.
- Кожух закрепляется на штатные отверстия.
- Для крепления на верстаке в основании сверлятся два отверстия под болты М8.
Вариант неповоротный
В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.
Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.
Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках. При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху. Это обеспечивает использование ушм разных моделей.
Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

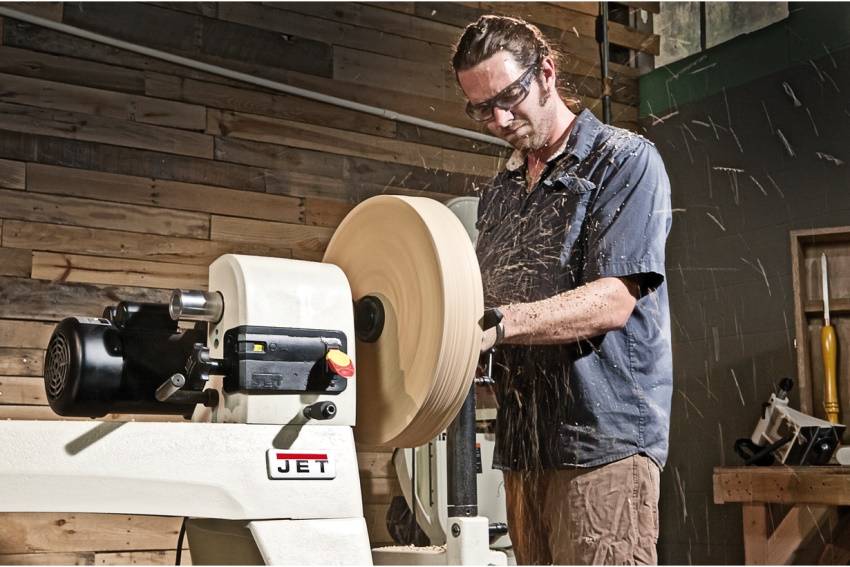

Правила использования самодельного токарного станка по дереву
Специалисты рекомендуют изучить обучающие материалы, которые позволят разобраться в эксплуатационных нюансах выполненного своими руками токарного станка по дереву. Видео на эту тематику можно без труда отыскать в интернете.
Следуя простым рекомендациям можно длительное время сохранить изначальные параметры токарного станка
Также нелишним будет рассмотреть основные правила, которых стоит придерживаться во время работы на таком оборудовании. Каждое из них необходимо выполнять в обязательном порядке. Например, перед тем как приступить к обработке заготовки, необходимо убедиться в том, подходит ли она для этого. Болванка не должна иметь сучков, трещин и деформаций древесины.
Размещение заготовки также требует соблюдения определенной процедуры. Фиксация производится посредством специального крепежа, который размещается на валу переднего узла и на задней планке.
Отдельно стоит сказать о том, что на точность обработки оказывает влияние скорость вращения болванки. Регуляция скорости производится путем изменения положения приводного ремня в каналах шкивов. Процесс обработки деревянной заготовки требует внимательности. Рекомендуется проводить замеры изделия, обточенного с помощью функционального элемента.
Во время работы необходимо не забывать о спецодежде. Для защиты глаз от стружки и пыли используются очки. А также перед началом работы необходимо выполнить проверку исправности отдельных элементов оборудования.
Станок разрешается эксплуатировать тому, кто ознакомлен с его работой, техническим обслуживанием и предупрежден о возмож- ных опасностях
Ответ на вопрос о том, как сделать токарный станок по дереву в домашних условиях, позволит вам сэкономить финансы. Самостоятельная сборка данного агрегата требует предварительных расчетов, составления схемы, а также внимательности. Соблюдение инструкции – основное правило, которым необходимо руководствоваться, конструируя такое устройство. Самодельный агрегат может стать полезным дополнением любой домашней мастерской.
Детали изготовления
Наносим на ДСП разметку под разные углы торцевания и по меткам вкручиваем метизы.
Поворотный механизм ставится на вращательную ось автоколеса (шкворень), он поддерживается подшипником диаметром 0,15 м или более. Устанавливаем вращающийся полукруг с пропилами.
На наружную сторону подшипника приделываем уши для удержания на базе винтами М6. Ставим сбоку фиксатор с барашком.
Протяжку выполняем из нерабочих амортизаторов. Из них выливают масло, сверлят вентиляционные отверстия, которые необходимо защитить от мелких частиц. Дабы при старте запуска не было рывка, на пилу необходимо установить плавный пуск, который немного уменьшит скорость. Устанавливаем рабочую станину с прорезанной щелью для пилы.
Последняя стадия деятельности — установка защитного механизма для диска. А на дно прикручиваем направляющую рейку.
Наша торцовка готова к работе.
Недостатки агрегата:
- слишком шумно работает;
- для контроля пропилов по дереву применяют древесные обрезки, затем тяга устанавливается точно, и тогда уже пилят начисто.
Из циркулярки сделать инструмент можно аналогичным образом.
Пила из различного металлолома
Это достаточно увесистый инструмент на столе из металла. Дабы работать с ним, необходимо приложить определенные старания. Но в итоге торцевание происходит постепенно, без толчков, легко.
Теххарактеристики:
- Мощность электрического двигателя — 2,3 кВт.
- Скорость вращения — 2800 об./мин.
- Высота пропила 0,08 м.
Что нужно для сборки:
- электрический мотор 0,9 кВт;
- лист;
- уголок;
- швеллер;
- шарниры;
- сильная пружина;
- напильник;
- сварочный аппарат;
- шлифовальная машина.
Станина исполнена из направляющих, уголка, стоек от кровати. Плоскость для работы — лист металла: в нем сверлим отверстие, торцы зачищаем напильником. Маятниковую стойку варим из швеллера, поставленного на металлический лист, ее высота приблизительно 0,8 м. Подставка для электрического двигателя выполняется в виде плиты, поставленной на шарниры.
При установке мотора используют пружину как стабилизирующее устройство. Можно не задействовать маятник и ремни. Последние контролируются обыкновенным болтом, маятник же изготавливается из металла. В качестве режущего инструмента ставят диск 0,42 м. Торцовка — довольно опасный агрегат, делая ее собственноручно, нужно заботиться о защищающих устройствах, так как ошибок при работе самодельного станка намного больше.
Грубая зачистка древесины
Кордщетки
Употребляются в большей степени для первичной (грубой) шлифовки древесной породы, когда требуется сгладить выпуклости эталона.
Они по специфике внедрения не довольно чем отличаются от рашпилей. Разница исключительно в скорости выполнения технологической операции. При определенных возможностях такие насадки целесообразно использовать и для чистовой обработки дерева.
Диски торцевые
Наименования гласит само за себя. Такими насадками обрабатываются конечные части древесных заготовок (срезы). В особенности эффективны, если приходится иметь дело с угловыми (косыми) распилами.
Диск-рубанок
Такая насадка практически на 100 процентов заменяет этот ручной инструмент.
Незаменимая вещь, если требуется, к примеру, произвести подготовительную обработку бревна – при строительстве сруба, подготовке опор ограждения и т.д.
- В данном случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежда, рукавицы) требуется.
- Допускается работа только с «болгаркой», в какой предусмотрена (или устанавливается) 2-ая ручка. УШМ должна удерживаться при подготовительный обработке дерева непременно 2-мя руками.
Пошаговое руководство
Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).
Подготовка основания
Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.
В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.
Определение высоты полки для поперечного движения
Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.
Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.
Конструирование полки
На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.
Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.
Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.
Выставление ограничителей
Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.
Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.
Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

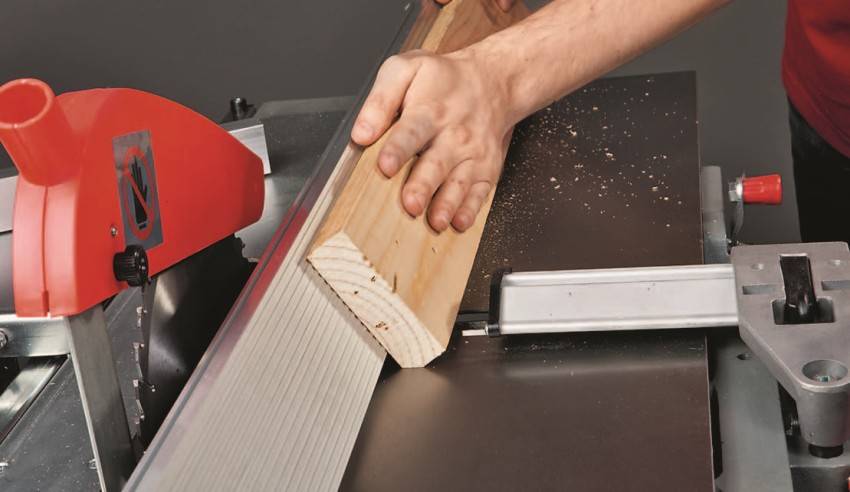

Выставление направляющих для заготовок
Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.
Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.
https://youtube.com/watch?v=gTkGXkoDchA
Как сделать торцовку из циркулярки?
Если у вас нет возможности или желания приобретать уже готовую торцовочную пилу, то такое приспособление можно изготовить самостоятельно. Однако сделать совсем с нуля его не получится. Исходной конструкцией должна стать циркулярная пила ручного типа и чертежи.
Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).
В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».
При изготовлении короба важно предусмотреть, чтобы он не смещался. Зачастую его крепят к рабочему столу с помощью специальных струбцин (инструмент, использующийся для фиксации)
Далее сверху на полку нужно прикрутить изготовленное основание под пилу
Далее сверху на полку нужно прикрутить изготовленное основание под пилу.
Важно: при прикреплении основания необходимо соблюдать угол в 90 градусов, в противном случае вы не сможете выровнять подошву пилы. По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит
Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента
Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы
Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы
По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.
Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.
После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.
Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.
