Торцовочные станки по дереву

Преимущества и недостатки самодельных торцовок

  • Изготовление инструмента своими руками экономит средства. Например, на доработку болгарки потрачено около 500 рублей. Стоимость самодельного стола и пильного механизма доступна большинству мастеров;
  • основные параметры: глубина пропила, частота вращения, диаметр диска, мощность двигателя, размеры стола, подбираются под собственные потребности;
  • собрав инструмент своими руками, мастер легко найдет причину неполадок и устранит ее.
  • От качества исходных материалов зависит срок службы инструмента, а самоделки обычно собирают из всякого хлама;
  • торцовки домашнего изготовления редко бывают достаточно мощными. Ведь для качественной работы оборудования необходим тщательный подбор деталей;
  • иногда средства, сэкономленные на приобретении заводского инструмента, затрачиваются на ремонт и доработку самодельного;
  • мастера часто экономят на своей безопасности, не оснащая стол и пилу защитными приспособлениями;
  • Заводские пилы оснащены градуированной шкалой, точно указывающей угол распила дерева. На домашнем устройстве сложно соорудить такой механизм.

Еще несколько удобных и интересных самоделок, среди которых отличная стационарная, мобильная и сделанная за пару минут из нескольких фанерок и шурупов:

Рейтинг производителей торцовочных пил

Торцовочные пилы, как и прочий электрический инструмент, производят во многих странах мира все известные бренды, работающие на этом рынке оборудования. В нашей стране наибольшей популярностью пользуются:

  1. Из зарубежных компаний- (Германия), «Makita» (Япония) и «Metabo» (Германия).
  2. Из отечественных: «Зубр» и «Энкор-Корвет».

Торцовочная пила модель «Энкор Корвет-4-430»

По понятным причинам в бюджетном сегменте оборудования наибольшей популярностью пользуются отечественные модели, а в классе профессионального инструмента − более дорогие зарубежные аналоги. Модели каких производителей наиболее популярны, определить достаточно сложно, т.к. по основным параметрам они схожи, а выбор пользователей в этом случае осуществляется на личных предпочтениях к марке инструмента по предшествующему опыту работы с конкретным брендом.

Простая модель торцовочного станка

Пример самодельного торцовочного станка

Изготовить самодельные торцовочные станки можно в домашних условиях

Но для этого важно правильно разработать схему будущей конструкции и подобрать материалы для ее изготовления. В качестве основного режущего инструмента рекомендуется взять ручную дисковую пилу

Самый простой вариант сборки торцовочного инструмента для досок – установить на заводскую опору дисковой пилы шарниры. Они монтируются с одной стороны на плоскость рабочего стола. Это может быть доска ДСП или массив дерева. Затем необходимо выполнить следующие действия.

  1. Закрепить шарниры на станине.
  2. Сделать сквозное отверстие на рабочем столе для хода диска.
  3. Установить вертикальную металлическую стойку с кронштейном для закрепления пружины. Она будет необходима для уменьшения усилия обратного хода режущего инструмента.
  4. Закрепить пружину к стойке и пиле.
  5. Установить фиксатор для досок. Это может быть любая механическая модель, сделанная из подручных материалов.

Важно учитывать максимальную глубину пропила по дереву. Она не должна превышать толщину опорной доски

Торцовочные станки этого типа имеют основной недостаток – ограничения по ширине обрабатываемого материала. Поэтому в качестве альтернативы предпочитают делать оборудование с функцией протяжки.

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

  • стола;
  • диска с зубцами;
  • двигателя;
  • бокового упора с возможностью регулировки;
  • вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

  • лист металла от 8 мм толщиной;
  • уголок из металла 45 на 45 мм;
  • двигатель электрический;
  • диск с зубьями;
  • подшипник шариковый;
  • аппарат для сварки;
  • брусок из дерева;
  • кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работыСобранное оборудование

Порядок сборки упора будет следующий:

  1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
  2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
  3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
  4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
  5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

Это интересно: Труборез для стальных труб своими руками — видео, чертежи

Отличительные выполнения механизма

Принцип подвижности режущих узлов у однопильных станков реализован конструкциями следующих типов:

  • Прямолинейные. Блок передвигается по жёсткой горизонтальной консоли, высота которой может меняться;
  • Маятниковые (ЦМЭ). Расположение дискового узла на подвесках позволяет ему перемещаться по дуге, опускаясь и поднимаясь ;
  • Балансировочные. Пила находится под столом, подъем ножа выполняется нажатием педали. Кол-во подъемов 10 – 12 за минуту;
  • Стационарного типа. Заготовка подается на фиксированный крутящийся нож по дереву.

К многопильным установкам относят триммеры, слэшеры. На двухсторонних торцовочных станках в один проход отделывают боковую и верхнюю стороны древесной детали.

Маятниковый вид

Заводской ЦМЭ (станок торцовочный маятниковый) имеет специфические особенности:

  • ручная или пневматическая подача режущего блока;
  • механизированная подача детали;
  • регулировка длины заготовки, установкой упоров;
  • пневматический прижим;
  • электродинамическое торможение.

Конструкция ручной подачи диска ЦМЭ работает с обеспечением возврата в начальное положение под воздействием противовеса.

Большой радиус хода установки ЦМЭ делают больше потенциальную ширину торцовки пиломатериала.

Подвесной вариант крепежа выполняет хорошим применять станок ЦМЭ в раскроечном производстве.

Прямой ход

Промышленное производство деталей заданного размера делает торцовочный станок проходного типа с несколькими пильными узлами. Расстояние между дисками по дереву отвечает нужному размеру. Пиломатериал надвигается по станине с роликами на пилы, обрезающие его в габарит. В одну смену станки данного типа перерабатывают пару десятков кубов леса.

Торцовочный станок проходного типа с 2-мя пильными каретками

Продуктивность, точность угла между гранями бруса увеличивается на двустороннем оборудовании для торцовки древесины.

Автоматизация процесса

Для поперечного разрезания материала в не малом количестве подбирают автоматизированный торцовочный станок, который эксплуатирует один оператор. Разметка делается специализированным люминесцентным мелом для распознавания датчиками.

Комплектация оборудования рольгангами

Оператор наносит метки по дереву и подает заготовку в приемное устройство. Перевозка на торцовку от диска к диску выполняется по поперечным и косым (угол 8° — 10°) роликам.

Помимо поперечного реза, автоматизированный торцовочный станок может вырезать по меткам участки, содержащие изъяны, перед дальнейшим сращиванием детали.

Выбор изделий, вырабатываемый на автоматизированных агрегатах, представлен в большом диапазоне от каркасного бруса, столярных щитов до компонентов для окон, дверей, древесных конструкций которые собираются. Размер от багетной планки до строительного погонного материала.

Схема позиционного торцовочного станка

Продуктивность данного оборудования зависит исключительно от технических условий на обработку вида материала (древесные породы, толщины) и скорости работы обслуживающего оператора. Простое управление при небольшом габарите самой установки, которые имеет торцовочный станок тайга, позволяет производить до 4000 резов за 1 смену.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Виды деревообрабатывающих станков

На сегодняшний день можно выделить три основных разновидности токарных агрегатов для обработки деревянных заготовок, в зависимости от их назначения:

  • промышленные (для крупных предприятий);
  • полупрофессиональные (для маленьких предприятий);
  • настольные (для бытового использования).

Для организации небольшого производства подойдут полупрофессиональные станки, отличающиеся высокой производительностью и не большими размерами

Устройства первого типа отличаются высокой производительностью, поэтому их используют для массового производства различных изделий. С функциональной точки зрения, им нет равных, так как они способны выполнять большой объем работы разного рода за минимальное время. Масса таких устройств не менее 200 кг, а минимальный показатель мощности составляет 1 кВт.

Полупрофессиональные станки, используемые для маленьких производств, отличаются меньшими габаритами и, соответственно, массой. Их вес колеблется в пределах от 40 до 90 кг, а функциональность значительно меньше, чем у промышленных устройств, но ее вполне хватает для обеспечения нужд небольшой мастерской. Показатель мощности таких агрегатов варьирует от 0,5 до 1 кВт.

Настольные устройства применяются исключительно в бытовых целях. Как правило, такой прибор устанавливается на верстак или любую другую рабочую поверхность и используется для обработки единичных деталей из дерева. Масса токарного мини-станка по дереву не превышает 20-40 кг, а показатель мощности всегда ниже 0,5 кВт.

При выборе модели токарного станка стоит понимать какие задачи нужно будет реализовать

Сегодня можно встретить множество разновидностей токарных устройств, для обработки дерева, которые используются в домашних условиях. Они отличаются по своему функционалу, а также ряду других характеристик. Рассмотрим наиболее востребованные устройства, использующиеся домашними мастерами для обработки заготовок из древесины:

  • фрезерные;
  • винтовые;
  • копировально-фрезерные;
  • рейсмусовые;
  • устройства с ЧПУ.

Токарно-фрезерные станки по дереву используются, как правило, для расточки пазов. Винтовые агрегаты применяются для нанесения на заготовку резьбы и получения деталей под конус. Аппараты, оснащенные копиром, позволяют получать изделия необычных форм и выполнять работу гораздо быстрее и точнее.

В копировальных машинах используются специальные трафареты. Рейсмусовые станки позволяют обстругать доску. Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.

На рынке представлено несколько разновидностей станков для деревообработки, отличающиеся по своему функционалу и характеристикам

Характеристика и виды оборудования

Торцовочные деревообрабатывающие станки имеют ряд общих характеристик. С их помощью легко выбрать агрегат, который наилучшим образом подойдёт под особенности процесса. К числу таких общих характеристик относятся:

  • параметры мощности электродвигателя;
  • количество оборотов вала и возможность регулировки;
  • максимальный и минимальный диаметр режущего диска;
  • габариты и показатели углов поворота пильных узлов;
  • расстояние между столом и нижним краем кромки режущих зубьев.

Для подключения системы уборки стружки необходимо, чтобы подводящий патрубок и трубка пылесоса имели одинаковый диаметр. Это избавит от необходимости крепления переходников.

Чтобы заготовка не двигалась во время обработки, её можно дополнительно закрепить на столе специальными струбцинами. Конфигурация и габариты струбцин определяются в зависимости от параметров рабочего стола торцовочного станка и максимальной высоты обрабатываемой заготовки.

По характеру движения пильных узлов станок для торцовки досок может принадлежать к одному из перечисленных ниже видов.

В прямолинейном агрегате для движения блока приспособлена жёсткая консольная балка. Высота консоли может меняться в зависимости от размеров обрабатываемой древесины.

В маятниковом агрегате (ЦМЭ) дисковый узел располагается на специальных подвесках таким образом, чтобы готовый обработанный брус имел сегментный дугообразный выступ. Это достигается подъёмом и спуском резца в процессе обработки заготовки.

В балансирном торцовочном станке пильный узел крепится под столом. Нож поднимается 10-12 раз в минуту с помощью педального механизма.

Наконец, существует стационарный станок для торцовки. В нем нож глухо крепится в выбранном месте поверхности стола. Обработка заготовки производится без изменения её положения на столе и положения режущего инструмента по отношению к пиломатериалу.

Пила из различного металлолома

Это достаточно увесистый инструмент на столе из металла. Дабы работать с ним, необходимо приложить определенные старания. Но в итоге торцевание происходит постепенно, без толчков, легко.

  1. Мощность электрического двигателя — 2,3 кВт.
  2. Скорость вращения — 2800 об./мин.
  3. Высота пропила 0,08 м.

Что нужно для сборки:

  • электрический мотор 0,9 кВт;
  • лист;
  • уголок;
  • швеллер;
  • шарниры;
  • сильная пружина;
  • напильник;
  • сварочный аппарат;
  • шлифовальная машина.

Станина исполнена из направляющих, уголка, стоек от кровати. Плоскость для работы — лист металла: в нем сверлим отверстие, торцы зачищаем напильником. Маятниковую стойку варим из швеллера, поставленного на металлический лист, ее высота приблизительно 0,8 м. Подставка для электрического двигателя выполняется в виде плиты, поставленной на шарниры.

Двигатель пилы

Двигатель может быть:

  • асинхронный;
  • коллекторный.

Первый отличается бесшумностью, и срок его службы отличается в большую сторону. Однако он, в отличие от второго будет требовать регулярного обслуживания и постоянного внимания.

Так, если вы хотите бесшумную пилу, срок службы двигателя которой велик можете остановить выбор на асинхронном двигателе, но если вы хотели бы, что бы на обслуживание пилы уходило как можно меньше времени, то больше подойдёт коллекторный.

Диск осуществляет вращения из-за двигателя, который в свою очередь через редуктор осуществляет передачу. Передача может быть ременной или зубчатой.

Зубчатая минимизирует проскальзывание. Ременная же более бесшумна и уменьшает количество вибраций, возникающих во время длительной и активной работы.

Самостоятельное изготовление из дисковой пилы

Чтобы изготовить торцовочный станок по дереву своими руками, необходимо внимательно ознакомиться с рекомендациями тех, кому уже довелось работать на самостоятельно собранном агрегате. Схема сборки самодельного станка довольно проста и понятна.

Для сборки станины потребуется уголок из металла и стальной лист толщиной не менее 5 мм. Электродвигатель монтируется на основании при помощи болтов и стабилизирующей пружины. Это делается для придания плавности движению пильных узлов.

Для придания прочности конструкции в её состав включаются регулирующие опоры. Маятниковая стойка монтируется из швеллера, который нужно упереть в основание торцовочного станка по дереву.

Главным достоинством такого агрегата является минимальное время, затрачиваемое на устранение неисправностей. Найти их и устранить в станке, собранном своими руками, гораздо легче, чем в установке заводской сборки.

Примерный безремонтный срок работы самодельного оборудования – до трёх лет.

В дальнейшем может потребоваться замена узлов, которые перестали корректно выполнять возложенные на них функции. К недостаткам самодельных торцовок следует отнести невысокую производительность. Наладить на таком станке поточное производство достаточно сложно.

В качестве примера можно привести торцовку заводского изготовления Stromab RS-40. На этом станке можно обрабатывать заготовки размерами до 400 х 65 мм. Распил можно производить под углами до 45о.

Одним из главных недостатков самодельных торцовочных станков является невозможность обеспечения соответствующих мер безопасности. Практически всегда на самоделках отсутствуют защитные кожухи на пильных узлах и в районе подвижных соединений. Это может привести к несчастным случаям. Также негативно влияет на безопасность работы наличие мелких дефектов на металлических деталях.

Основные узлы торцовочного станка

С помощью торцовочного станка можно распиливать заготовки из различных материалов – пластика, металла, дерева. Максимальный вес установки составляет около 30 кг или меньше в зависимости от функций, которые она выполняет. Наиболее широко торцовочные станки применяются в деревообработке.

Станки для торцевания деревянных заготовок состоят из нескольких основных узлов.

Во-первых, это стол. Для корректной работы станка стол необходимо устанавливать на устойчивую опорную раму. Чтобы выполнять сложные операции, отличающиеся друг от друга по характеру воздействия на дерево, к столу крепятся поворотные механизмы и различные позиционеры.

Обязательно наличие пильного узла. Он состоит из вала и прикреплённого к нему с помощью привода режущего диска. На станине можно установить несколько пильных узлов для одновременной обработки разных мест на заготовке. Узел состоит из электродвигателя и блока передачи крутящего момента на вал.

Механизм перемещения пильного узла по конструкции может быть простым (собранным из амортизационных пружин и кронштейнов) и сложным (гидравлическим или пневматическим автоматом). Существенно расширяются его функциональные возможности, если добавить механизм, позволяющий выдвигать режущий диск под углом к заготовке.

Кроме основных узлов, торцовочный станок комплектуется вспомогательными приспособлениями, устройствами, программирующими узлами, простыми или сложными системами для удаления стружки.

С протяжкой или без

Для создания более длинных пропилов, выбирают модели с протяжкой, также известные как торцовки-слайдеры, у которых пильный узел не только опускается вниз и разворачивается в стороны, но и перемещается в горизонтальной плоскости — вперед и назад. Помимо увеличенной ширины пропила торцовки с протяжкой обеспечивают ряд дополнительных преимуществ, например, позволяют выполнять двойные пропилы за один проход.

Торцовки без протяжки, несмотря на их кажущуюся устарелость, не менее популярны. Соотношение слайдеров и обычных торцовок на рынке электроинструмента составляет порядка 60 на 40 — это довольно грубая статистика, которая, тем не менее, наглядно показывает, что системы старого типа не собираются сдавать своих позиций.

Ограничения в длине распила, компенсируются стабильностью регулировок и безотказностью системы, которые достигаются благодаря упрощенной конструкции и меньшему количеству подвижных частей. Модели без протяжки значительно легче — разница в весе составляет 25-50% — это является весомым аргументом, если станок часто перемещается или перевозится на разные объекты. И, наконец, ценовой вопрос, в котором все очевидно — торцовки без протяжки стоят на порядок меньше, чем пилы того же класса, но с протяжкой.

Для пил разного класса используют диски с разным передним углом, о чем мы говорили выше. Для слайдеров подбирают диски, у которых зубья имеют отрицательный передний угол. Для пил без протяжки — диски с положительным углом.

Электрическая безопасность

  • При работе на открытом воздухе запрещено использовать торцовочную пилу во время осадков (снега или дождя), а также касаться её подключённой в сеть мокрыми руками.
  • При повреждении сетевого шнура его следует незамедлительно вынуть за вилку из розетки.
  • Запрещается вытягивать вилку из розетки за шнур, а также использовать розетки подходящего типа (не использовать переходники).
  • Для подключения в сеть на удалении разрешается использовать удлинители только промышленного типа с диаметром поперечного сечения провода не меньше, чем у сетевого кабеля торцовочной пилы. Переноски барабанного типа должны полностью разматываться.

Общая конструкция и назначение

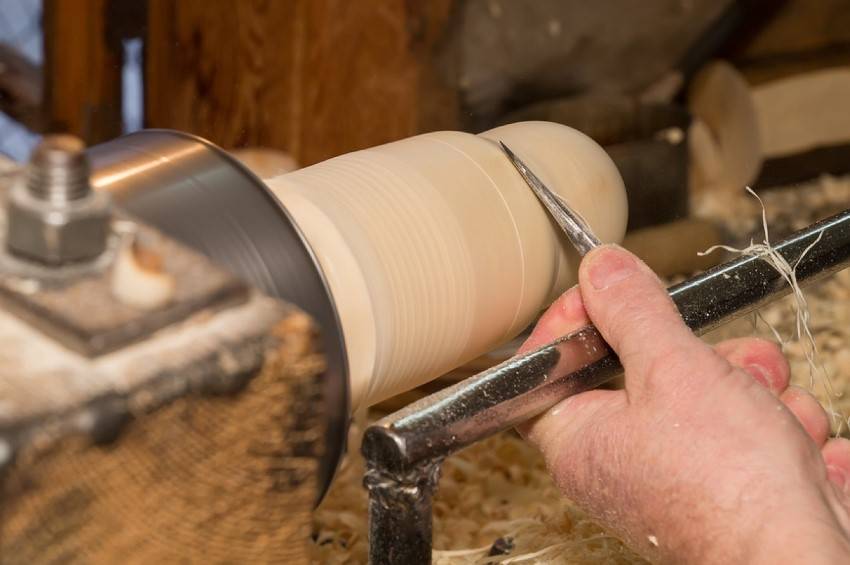

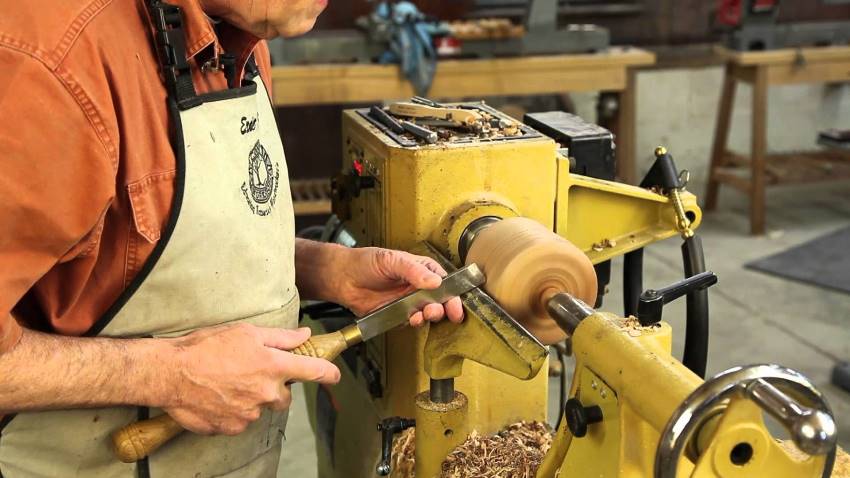

Токарные станки по дереву имеют одно функциональное предназначение делать обработку заготовок методом обточки вращающейся детали резцом. Изделия на выходе получают в виде деталей в контуре будущей конструкции мебели, интерьера помещения, декоративной конструкции.

Масштабы производства и переработки изделий древесины зависят от применяемого оборудования. Производителями выпускаются ,условно, три вида:

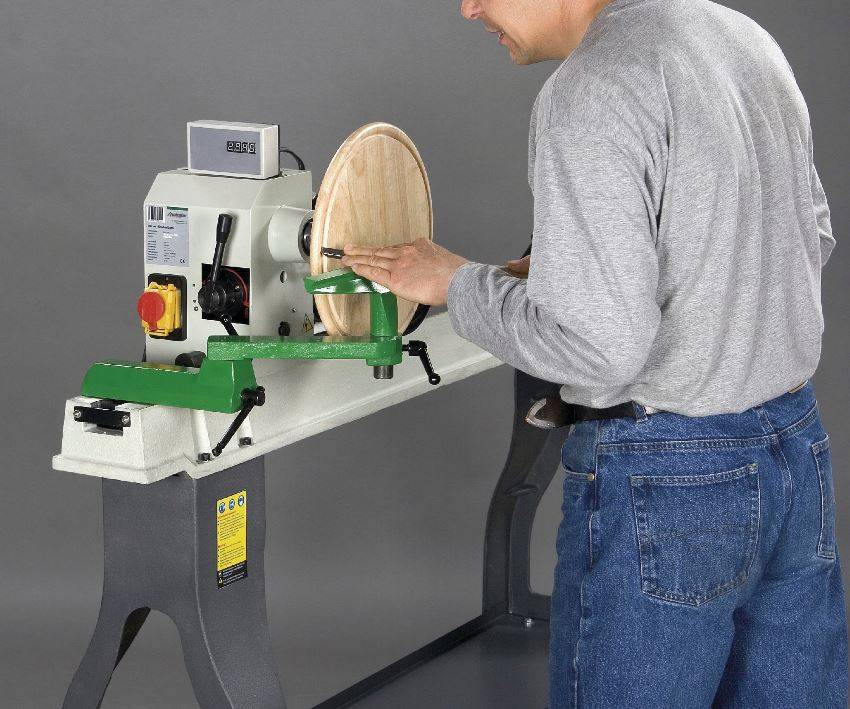

  • настольные (хоббийные);
  • для убучения (школьные);
  • промышленные установки.

Конструктивное исполнение токарных станков по дереву ничем не отличается. Имеются разные их технических возможностиях, габаритах, массе. С высокой скоростью, точностью, наличием приспособлений, доводчиков, размеров крепёжных деталей установки. Отличается их единичная электрическая потребляемая мощность.

Простая модель торцовочного станка


Пример самодельного торцовочного станка

Изготовить самодельные торцовочные станки можно в домашних условиях

Но для этого важно правильно разработать схему будущей конструкции и подобрать материалы для ее изготовления. В качестве основного режущего инструмента рекомендуется взять ручную дисковую пилу

Самый простой вариант сборки торцовочного инструмента для досок – установить на заводскую опору дисковой пилы шарниры. Они монтируются с одной стороны на плоскость рабочего стола. Это может быть доска ДСП или массив дерева. Затем необходимо выполнить следующие действия.

  1. Закрепить шарниры на станине.
  2. Сделать сквозное отверстие на рабочем столе для хода диска.
  3. Установить вертикальную металлическую стойку с кронштейном для закрепления пружины. Она будет необходима для уменьшения усилия обратного хода режущего инструмента.
  4. Закрепить пружину к стойке и пиле.
  5. Установить фиксатор для досок. Это может быть любая механическая модель, сделанная из подручных материалов.

Важно учитывать максимальную глубину пропила по дереву. Она не должна превышать толщину опорной доски

Торцовочные станки этого типа имеют основной недостаток – ограничения по ширине обрабатываемого материала. Поэтому в качестве альтернативы предпочитают делать оборудование с функцией протяжки.

Особенности конструкции и виды торцевых пил

Торцовочная комбинированная пила NTF305

Выделяют 2 типа передач – зубчатую и ременную. Оба типа передач имеют свои особенности: зубчатая позволяет исключать возможность проскальзывания, а ременная работает практически без шума и вибраций.

Торцевую пилу можно использовать в качестве распиловочного станка. Такие устройства называются комбинированными. Они используются в несложных домашних работах, но полностью заменить распилочный станок не способны.

В продаже можно найти различные модели торцевых устройств – от ручных до профессиональных блоков. Принцип действия у них похож, разница только в конструкции.

Основные виды торцевых пил:

  • Стационарные – этот вид пилы по дереву закрепляется на верстаках при помощи специальных компонентов. Стационарная пила используется для распускания и торцевания досок.
  • Ручные – такие виды пил по дереву имеют узкую направленность. Они помогают выполнить короткие резы, торцевать концы материалов, срезать концы под нужным углом.
  • Гибридные – этот вид используется в столярных работах небольшой сложности. Пила оснащена расклинивающим ножом и пильным диском.

В комплекте к пиле полагается специальный стол, помогающий достичь нужного результата при работе. Из недостатков гибридных устройств можно отметить меньшую надежность по сравнению с другими приборами и меньший срок службы.

Существует вид торцевых электрических пил, в которых диск устанавливается на нескольких параллельно расположенных рейках, что позволяет ему вращаться в разные стороны.

Мнение о пилах на базе мотора 4 кВт

Пилы на базе моторов в 4 кВт подходят не только для распила досок, но и обработки довольно широких брусков. Многие модификации производятся с праймером. Также стоит отметить, что на прилавках производители предоставляют модификации с двумя ручками. По размерам они сильно отличаются.

Если рассматривать стандартную модель, то частотность у нее равняется 120 оборотов в минуту. Также стоит отметить, что есть модификации с канальной системой охлаждения. Дроссельные заслонки используются без переходника. Роторы можно встретить в основном планетарного типа, которые работают через блок управления. Тормозные системы используются только цепного типа, а козырьки применяются с защитой.

Этапы самостоятельного изготовления

Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.

Самодельное устройство из бензопилы

Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.

Для работы понадобятся такие материалы:

  • сварочный аппарат с электродами;
  • шурупы;
  • гвозди;
  • столбики;
  • электропила;
  • роликовые подшипники.

Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:

  1. Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
  2. Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
  3. При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
  4. Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
  5. Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
  6. Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.

Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:

  • Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
  • Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
  • Изготовить салазки можно из 50 мм доски;
  • Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты . В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.

Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.

По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.

Приспособление из болгарки

Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:

  1. Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
  2. На корпус надевается хомут из металла и закрепляется винтами по краям.
  3. Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
  4. Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
  5. Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.

Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:

  • Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
  • Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.

Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.

Циркулярную пилу широко используют домашние мастера для проведения различных типов работ. Изготовление ручной циркулярки из болгарки – простой процесс, не требующий особенных навыков. Его можно выполнить при помощи подручных материалов

Но важно учесть, что подобный инструмент не способен полностью заменить профессиональное устройство

Отличительные выполнения механизма

Принцип подвижности режущих узлов у однопильных станков реализован конструкциями следующих типов:

  • Прямолинейные. Блок передвигается по жёсткой горизонтальной консоли, высота которой может меняться;
  • Маятниковые (ЦМЭ). Расположение дискового узла на подвесках позволяет ему перемещаться по дуге, опускаясь и поднимаясь ;
  • Балансировочные. Пила находится под столом, подъем ножа выполняется нажатием педали. Кол-во подъемов 10 – 12 за минуту;
  • Стационарного типа. Заготовка подается на фиксированный крутящийся нож по дереву.

К многопильным установкам относят триммеры, слэшеры. На двухсторонних торцовочных станках в один проход отделывают боковую и верхнюю стороны древесной детали.

Маятниковый вид

Заводской ЦМЭ (станок торцовочный маятниковый) имеет специфические особенности:

  • ручная или пневматическая подача режущего блока;
  • механизированная подача детали;
  • регулировка длины заготовки, установкой упоров;
  • пневматический прижим;
  • электродинамическое торможение.

Конструкция ручной подачи диска ЦМЭ работает с обеспечением возврата в начальное положение под воздействием противовеса.

Большой радиус хода установки ЦМЭ делают больше потенциальную ширину торцовки пиломатериала.

Подвесной вариант крепежа выполняет хорошим применять станок ЦМЭ в раскроечном производстве.

Прямой ход

Промышленное производство деталей заданного размера делает торцовочный станок проходного типа с несколькими пильными узлами. Расстояние между дисками по дереву отвечает нужному размеру. Пиломатериал надвигается по станине с роликами на пилы, обрезающие его в габарит. В одну смену станки данного типа перерабатывают пару десятков кубов леса.

Торцовочный станок проходного типа с 2-мя пильными каретками

Продуктивность, точность угла между гранями бруса увеличивается на двустороннем оборудовании для торцовки древесины.

Автоматизация процесса

Для поперечного разрезания материала в не малом количестве подбирают автоматизированный торцовочный станок, который эксплуатирует один оператор. Разметка делается специализированным люминесцентным мелом для распознавания датчиками.

Комплектация оборудования рольгангами

Оператор наносит метки по дереву и подает заготовку в приемное устройство. Перевозка на торцовку от диска к диску выполняется по поперечным и косым (угол 8° — 10°) роликам.

Помимо поперечного реза, автоматизированный торцовочный станок может вырезать по меткам участки, содержащие изъяны, перед дальнейшим сращиванием детали.

Выбор изделий, вырабатываемый на автоматизированных агрегатах, представлен в большом диапазоне от каркасного бруса, столярных щитов до компонентов для окон, дверей, древесных конструкций которые собираются. Размер от багетной планки до строительного погонного материала.

Схема позиционного торцовочного станка

Продуктивность данного оборудования зависит исключительно от технических условий на обработку вида материала (древесные породы, толщины) и скорости работы обслуживающего оператора. Простое управление при небольшом габарите самой установки, которые имеет торцовочный станок тайга, позволяет производить до 4000 резов за 1 смену.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Подводя итоги

Торцовочная пила по дереву — один из самых востребованных инструментов не только в промышленности, но и в бытовом хозяйстве

Однако важно понимать, что он относится к классу узкоспециализированного оборудования, которое идеально подходит для выполнения таких операций, как торцевание и распускание досок. Поэтому использовать его для выполнения других задач нежелательно

Выбирая это оборудование для домашней мастерской, необходимо помнить не только про цели использования отрезной пилы, но и условия эксплуатации. Всё это в дальнейшем поможет правильно выбрать пильный диск, чтобы наиболее эффективно и с меньшими временными затратами выполнять операции по обработке изделий из древесины.

https://youtube.com/watch?v=Z-YHg2ZjV_8

Торцовочная пила

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
