Структура и содержание документа
ГОСТ 2.106-68 регламентирует основные положения при заполнении пакета КД (конструкторских документов)
Особое внимание уделяется оформлению ведомостей. Наряду с чертежами они входят как в основной, таки в полный пакет КД. Если ведомость спецификаций содержит перечень всех составных частей изделий, их количества на единицу изделия, то документ покупных изделий указывает характеристики продукции сторонних производителей
Такое разделение полностью оправдано. Работать с документами становится проще. Для составления бухгалтерской отчетности, продуктивной работы отдела снабжения предлагается информация, адаптированная для решения целей каждого подразделения предприятия. Поэтому продукция сторонних производителей входит в ведомость покупных изделий, которая является отдельным документом
Если ведомость спецификаций содержит перечень всех составных частей изделий, их количества на единицу изделия, то документ покупных изделий указывает характеристики продукции сторонних производителей. Такое разделение полностью оправдано. Работать с документами становится проще. Для составления бухгалтерской отчетности, продуктивной работы отдела снабжения предлагается информация, адаптированная для решения целей каждого подразделения предприятия. Поэтому продукция сторонних производителей входит в ведомость покупных изделий, которая является отдельным документом.
Правилами оформления предписан порядок заполнения стандартных форм 3 и 3а, где указаны поля, графы для внесения данных. Рекомендуется перечень изделий разделять следующим образом — сначала выделять группу деталей по названию, а затем внутри этого подраздела вносить их по алфавитному порядку и цифровым значениям в порядке возрастания. Содержание документа показано на титульном листе. Рекомендуется для обложки использовать более плотную бумагу, чем та, используется непосредственно для ведомостей. Оформляется титульный лист следующим образом:
- наименование;
- к какому виду относится;
- как обозначено изделие на чертежах;
- номер по технической документации;
- код продукции.
Подобная система обозначений облегчает дальнейшую работу. Особенно на крупных предприятиях, где количество проектно-конструкторских документов может составлять тысячи. Образец ведомости покупных изделий есть в пункте 6.4 ГОСТ 2.106-68. Прописывается номер строки, наименование продукции, обозначение документа. Основанием составления перечня становится пункты 5, 5а спецификаций поставки. Дублируются номера документов: стандартов, технических условий, пояснительных записок. Указывается название компании поставщика и его адрес. Для каждого из покупных изделий по ГОСТ 2.106-68 заполняется графа «куда входит». В отдельных случаях допускается эту информацию не вписывать.
Определяется, сколько изделий необходимо на единицу разработанной продукции. В ведомости эти данные расположены в графе «Количество на изделие». При необходимости заполняется графа примечания, где отмечены особые качества, характеристики, единицы измерения и другая информация. В основном дополнительная информация необходима по изделиям зарубежных производителей, где возможно применяются другие стандарты. Коды импортных деталей можно не вписывать в ведомость.
Содержание применения
Являясь составной частью пакета полного конструкторских документов, ведомость представляет перечень собой изделий, используемых в проекте, которые стороннего у приобретаются производителя. Комплектность определяется конструкторским учетом с коллективом необходимых требований к конечной продукции. К деятельности сфере разработчика относится и оформление. Правильное стандартам по заполнение ГОСТ существенно облегчает работу Информация. предприятий предназначена для отдела снабжения, подразделения, бухгалтерии, занимающегося финансами. Обязательно наличие в разрешений ведомости для применения покупных изделий. список Прилагается экспертиз, испытаний.
В чертежи имеются ссылки на дополнительную информацию об указаны, изделиях реквизиты и контактные данные производителей, необходимые поставляющих виды электрооборудования и материалов, механизмов, деталей отдельных. Удачным выбором для оформления покупных ведомостей изделий может стать программа визио (Visio) входящая в пакет Office 365 Microsoft компании. Быстрый, эффективный способ сделать документа визуализацию с помощью диаграмм, встроенных трафаретов с изделий исполнениями по ГОСТ 2.113-75.
113 на бурное развитие электроники, появление множеством со гаджетов функций форма бумажной документации, промышленной в отчетности сфере еще долго будет Достоверность. приоритетной подписей, печатей невозможно проверить на носителях электронных, что в некоторых случаях является условием необходимым сотрудничества с поставщиком покупных изделий.
каждое не Далеко производство оборудовано современными электронными поэтому, устройствами работать у станка, на сборочном конвейере используя приходится чертеж, список, ведомость в бумажном Исследователи. виде прогнозируют еще несколько десятилетий использования активного бумажной документации на производстве.
Оборотно-сальдовая ведомость
Оборотно-сальдовая ведомость – это отчетный документ. На его основании создается отчетность о финансовом состоянии компании. В нем фиксируются остатки по отдельным счетам, субсчетам. Из оборотно-сальдовой ведомости можно получить данные о движении финансов, обороте средств за отчетный период. Она подразделяется на эти виды:
- Помесячная.
- Ежеквартальная.
- Годовая.
Потребность в оборотно-сальдовой ведомости возникает в следующих случаях:
- Анализ финансового положения компании.
- Аналитика результатов за определенный период.
- Анализ общих показателей.
В документе фиксируются все действия с деньгами организации. На основании ведомости будет вестись бухучет.
Спецификация на сборочном чертеже в SolidWorks
Для добавления спецификации нужно пойти следующим путем. Через главное меню выбираем «Вставка, Таблицы, Спецификация», открываются параметры спецификации в меню слева.
Параметры спецификации в SolidWorks
В которых мы видим, что для добавления спецификации нужно выбрать чертежный вид. Я выбираю главный вид.
Открывается следующие окно параметров, в котором нужно выбрать шаблон спецификации.
Второе окно параметров спецификации в SolidWorks
Скачать шаблон спецификации по ГОСТ для SolidWorks
После того как шаблон скачан, нажимаем на кнопку «Открыть шаблон таблицы для Спецификации»…
Кнопка добавления шаблона спецификации в SolidWorks
выбираем скаченный шаблон и нажимаем открыть. Шаблон должен подгрузиться в данное окно как у меня на картинке.
Шаблон спецификации
После чего нажимаем ОК (на зеленую галочку) и таблица спецификации вставляется на чертеж. Пока располагаем ее на пустом поле за форматом чертежа.

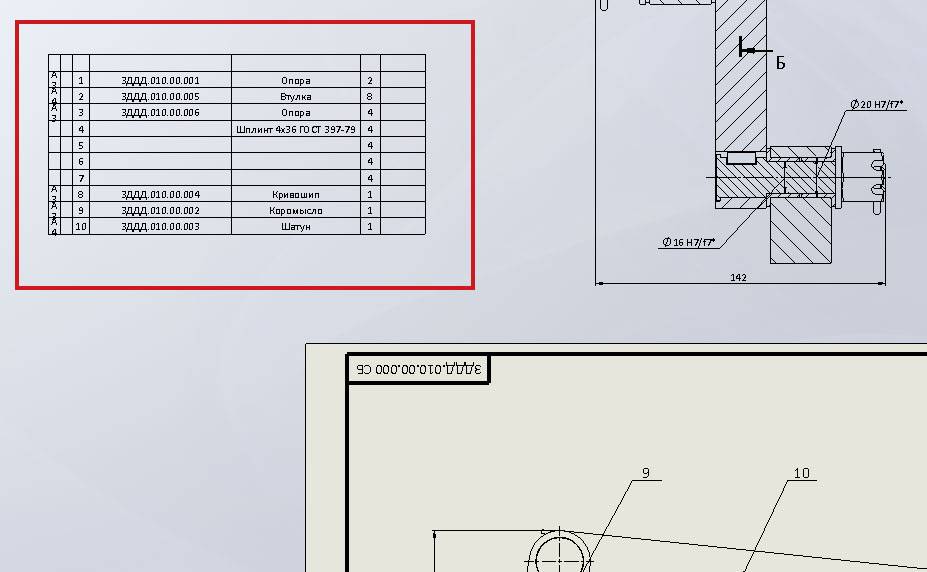

Добавленная таблица спецификации в SolidWorks
Далее отредактируем полученную таблицу спецификации. Для этого выделяем поочередно столбцы с Обозначением и наименованиям деталей и ставим им ориентацию по левому краю.

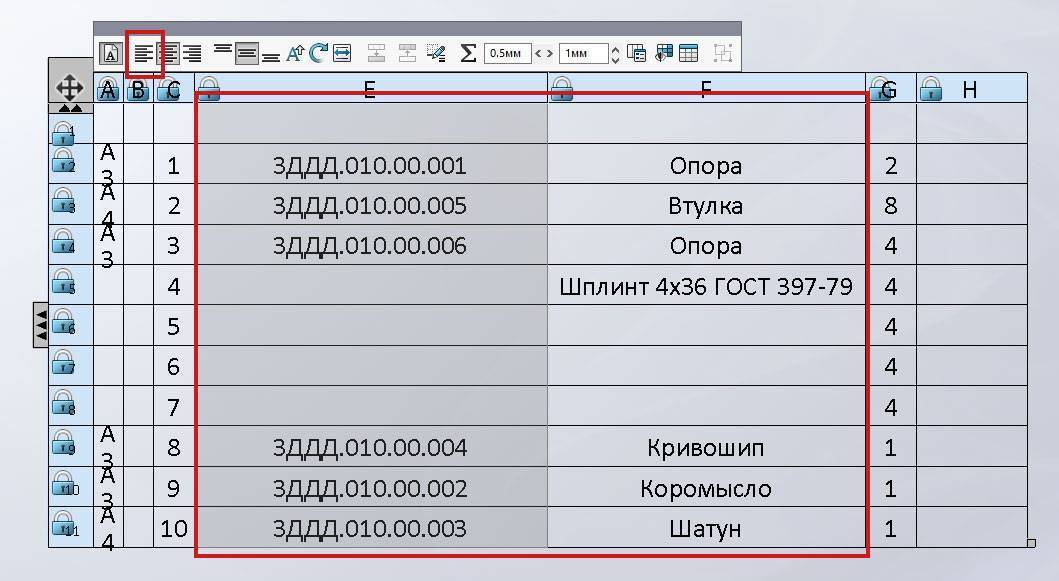

Изменение ориентации в таблице спецификации SolidWorks
Затем выделяем столбец с форматами чертежей деталей и применяем для них свойство уместить текст.

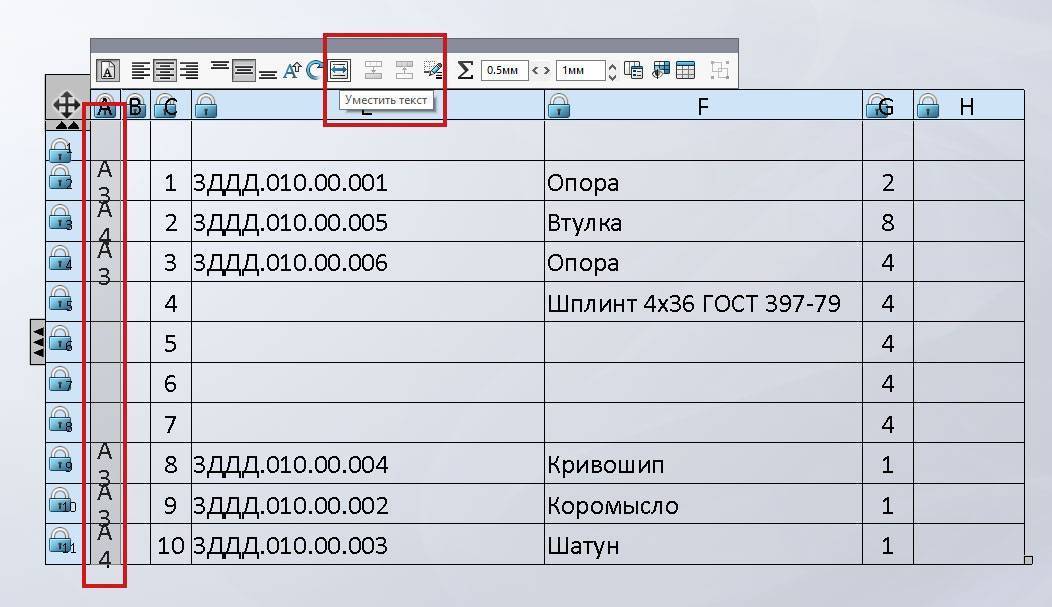

Форматы чертежей на спецификации SolidWorks
Теперь нужно расположить детали в спецификации более правильно, то есть детали расположить выше, а стандартные изделия под следующими номерами.
Это делается просто, выделяем строку с нужной нам деталью в таблице и переносим ее на ту строку, после которой мы хотим, чтобы она шла.

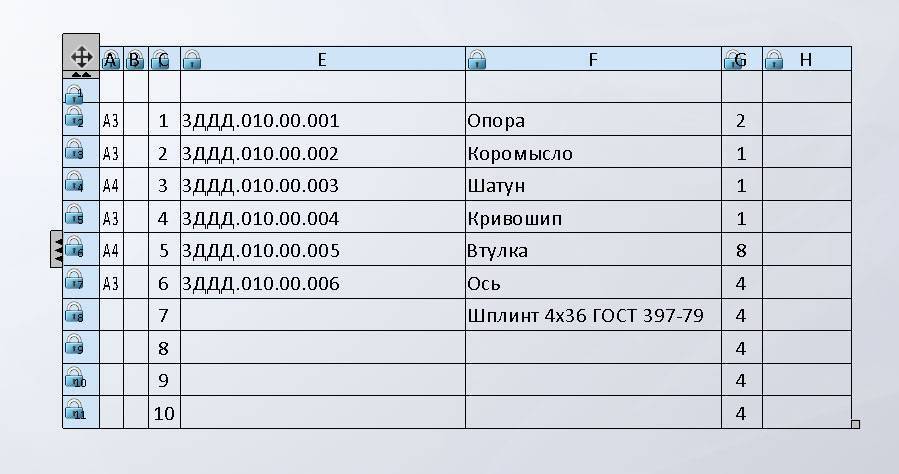

Таблица спецификации после переноса деталей в SolidWorks
Стоит отметить, что одним из главных плюсов такого построение сборочных чертежей в SolidWorks является, то что при изменении номера детали в спецификации он, автоматически поменяется и на сборочном чертеже.
Мы видим, что стандартные детали на спецификации прописались не все. Это можно поправить просто, введя данные по этим деталям прямо в таблицу спецификации.
Я ввел данные как на картинке ниже.
Спецификация со всеми заполненными строками в SolidWorks
Какие стандартные изделия я применил на данной сборке можно посмотреть в уроке: Создание сборки в Solidworks.
Теперь нам осталось лишь расположить спецификацию на шаблоне чертежа, которой можно скачать здесь!
Переносим таблицу и совмещаем ее с шаблоном спецификации.

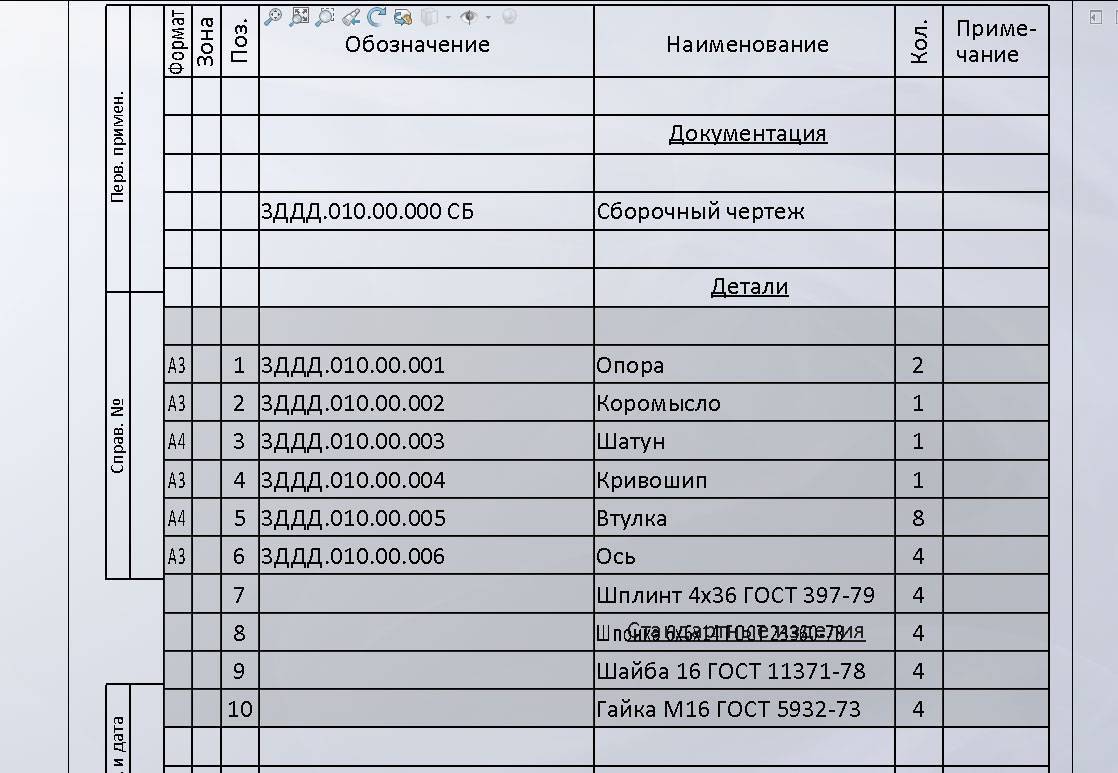

Совмещение таблицы спецификации с шаблоном в SolidWorks.
После чего нам надо разнести стандартные изделия и детали на спецификации. Для этого в таблицу спецификации нужно вставить пустые строки после детали «Ось».
Для этого нажимаем правой кнопкой мыши на строке с деталью Ось в открывшемся меню выбираем «Вставка, Строка снизу». И добавляем нужное количество строк.
Добавленные строки в спецификации SolidWorks
Как видно новые добавленные строки прономеровались, чего конечно быть не должно.
Чтоб скрыть не нужные номера позиций нужно также нажать правой кнопкой мыши по строкам с ненужными номерами позиций и нажать на кнопку «Скрыть номер позиции».

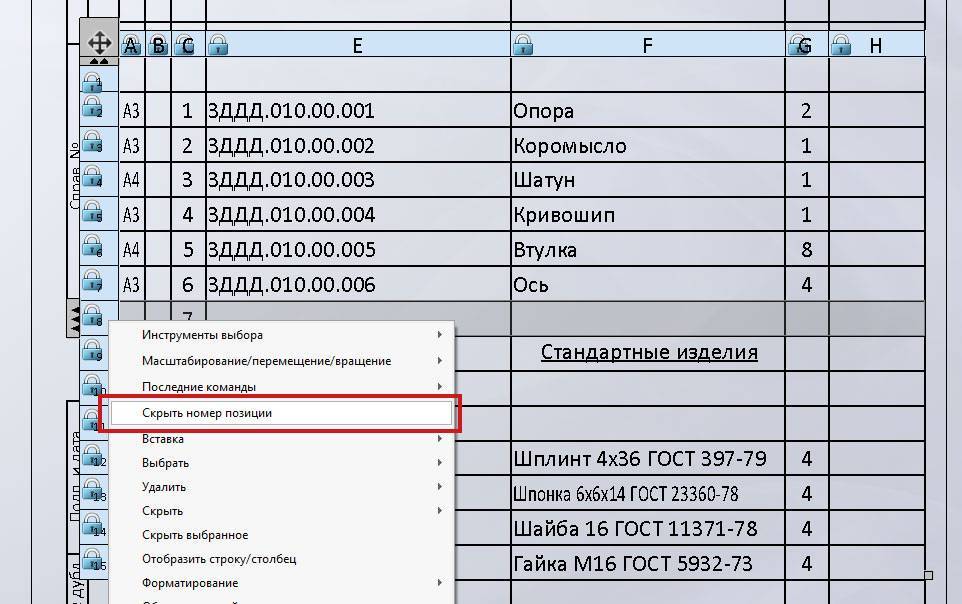

Скрытие ненужных номеров позиций в SolidWorks
И так для всех пустых строк. И получаем такую картину.

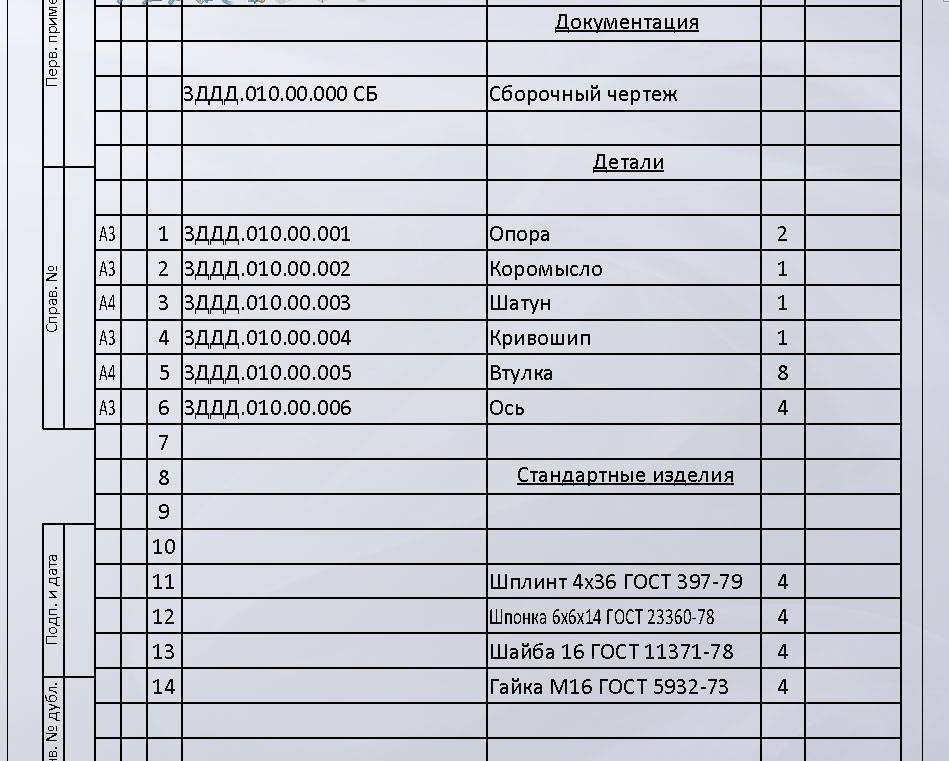

Спецификация после скрытия номеров
Также для примера можно перенести надпись: «Стандартные изделия» на одну строку ниже. Это делается через редактирования формата чертежа.
Нажимаем правой кнопкой мыши в поле чертежа и выбираем строку «Редактировать основную надпись».
Выбор режима редактирования основной надписи в SolidWorks.
После чего шаблон чертежа открывается для редактирования и строку «Стандартные изделия» можно перенести ниже.

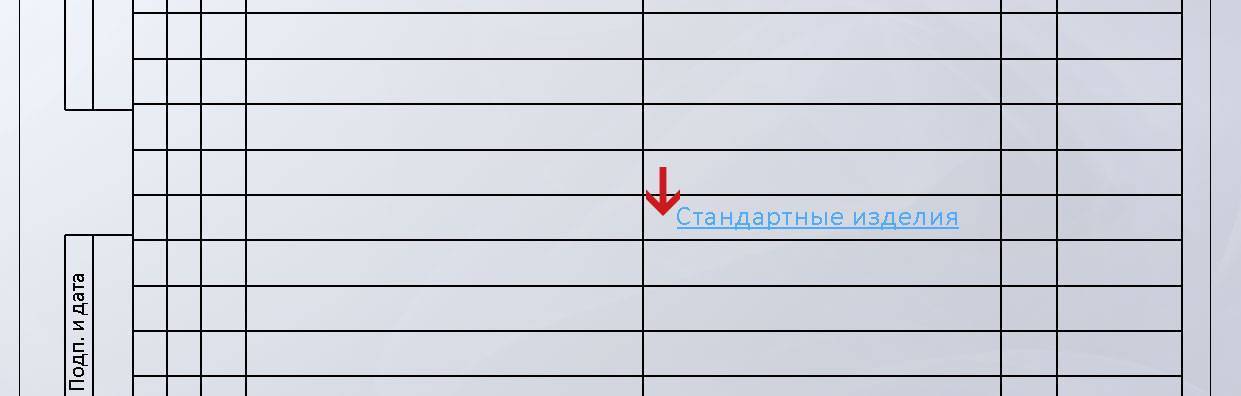

Перенос надписи: «Стандартные изделия» на строку ниже
После чего выходим из редактирования формата чертежа нажав на кнопку в правом верхнем углу.
На этом спецификация в SolidWorks по ГОСТ ЕСКД готова.
Как составить ведомость
Ведомость выдачи материальных ценностей для потребностей учреждения относится к первичной документации, используемой в основном, как уже выше говорилось, в государственных бюджетных организациях. Именно поэтому применяется ее унифицированная форма, разработанная относительно недавно – в 2015 году (ранее действовавший формуляр перестал быть действительным) и заполняемая в определенном порядке
Ведомость можно делать в «живом» виде или в печатном, но во втором случае ее следует обязательно распечатать (для визирования). Если ведомость делается на бумажном носителе, оставшиеся пустыми строки следует зачеркивать, если в электронном формате, то пустые строчки нужно обязательно удалять (во избежание всевозможных манипуляций с документом)
Формируется она в одном оригинальном экземпляре, который изначально составляется в отделе выдачи товарно-материальных ценностей, а затем передается в бухгалтерию.
Сведения о готовой ведомости нужно внести в специальный учетный документ – журнал, после чего передать ее на хранение ответственному сотруднику. Период хранения ведомости определяется либо учетной политикой учреждения, либо нормами законодательства, регулирующими создание данного вида документации. После того, как ведомость утратит свою значимость, ее можно утилизировать (при соблюдении процедуры также установленной в законе).
Ведомость спецификаций (ВС) по ГОСТ 2.106-96
ВС составляют на формах 3 и 3а приложения А.
В ВС записывают:
В ВС не перечисляют спецификации составных частей изделия, на которые имеются свои ВС. В этом случае в конце ВС изделия дают ссылку на ВС входящих составных частей
Заполняют ВС по разделам в следующей последовательности:
В раздел «Сборочные единицы» записывают спецификации сборочных единиц, входящих в состав изделия, на которое составляют ВС.
В раздел «Комплекты» записывают спецификации комплектов (монтажных частей, сменных частей, запасных частей, инструмента и принадлежностей, укладок, тары и пр.).
Наименование разделов не указывают. Порядок записи спецификаций в разделы «Сборочные единицы» и «Комплекты» аналогичен установленному в разделе 3
Заполнение граф ведомости спецификаций
Графы ВС заполняют следующим образом:
- в графе «Обозначение» указывают обозначения спецификаций;
- в графе «Наименование» указывают наименования изделий в соответствии со спецификациями;
- в графе «Куда входит обозначение» указывают обозначения спецификаций, в которые непосредственно записана составная часть изделия. Порядок записи спецификаций аналогичен установленному в разделе 3;
- в графе «Куда входит, кол.» указывают количество составных частей изделия, входящих в каждую спецификацию, записанную в графе «Куда входит, обозначение». Если составная часть непосредственно входит в изделие, на которое составляют ВС, то графы «Куда входит, обозначение» и «Куда входит, кол.» допускается не заполнять;
- в графе «Общее кол.» указывают общее количество составных частей, входящих в изделие, на которое составляют ведомость спецификаций, по каждой спецификации, записанной в графе «Куда входит, обозначение». Если записываемая составная часть входит в изделие, на которое составляют ВС, и (или) в его составные части, то в этой графе указывают (под итоговой чертой) общее количество составных частей, входящих в изделие;
- в графе «Примечание» указывают дополнительные сведения. Для документов в электронной форме указывают идентификаторфайла (файлов).
Техническое оформление документов: общие требования
Правила ГОСТ к оформлению тестовых документов отличаются. Всё зависит от того, кто утверждал стандарт (Таблица 1).
Таблица 1. Разница и сходство редакций ГОСТ.
Межгосударственный стандарт ГОСТ 2.105-95 | Национальный стандарт ГОСТ Р 2.105-2019 |
Высота символов — не менее 2,5 мм. |
|
Расстояние между боковыми линиями формы и текстом должно составлять минимум 3 мм. | |
Абзац начинается с красной строки, минимальный отступ — 15–17 мм. | Абзацы начинается с отступа, равного 12,5–17 мм. |
От нижней и верхней границ следует отступать не менее 10 мм. | |
Интервал между строками — не менее 8 мм. |
|
|
|
При переносе части таблицы на ту же или другие страницы наименование нужно поместить только над первой частью таблицы.
Нумерацию документов ЕСКД позволяет сделать как сквозной, так и отдельной для каждого раздела.
Элементы трубопроводов
Наименование | Обозначение | Стандарт |
Обозначения элементов общего | ГОСТ 2.784-70 | |
Трубопровод (общее обозначение) | ||
Соединение трубопроводов | ГОСТ 2.784-70 | |
Перекрещивание трубопроводов (без соединения): а) скоба перед трубой б) скоба за трубой | ГОСТ 2.784-70 | |
Примечание. В документации для строительства допускается | ||
Соединение элементов трубопроводов разъемное: фланцевое | ГОСТ 2.784-70 | |
муфтовое резьбовое | ||
Конец трубопровода под разъемное соединение: фланцевое | ГОСТ 2.784-70 | |
муфтовое резьбовое | ||
Фланцевый конец трубопровода с заглушкой | — | |
Резьбовой конец трубопровода с заглушкой | — | |
Детали соединений трубопроводов: тройники различные | ГОСТ 2.784-70 | |
крестовины различные | ||
Переход, переходник, патрубок переходный: общее обозначение | ГОСТ 2.784-70 | |
фланцевый | ||
Компенсатор П-образный | ГОСТ 2.784-70 | |
Дроссельная шайба во фланцевом соединении | — | |
Дроссельная шайба в муфтовом соединении | — | |
Диафрагма | — | |
Обозначения элементов, | ||
Соединение элементов трубопроводов раструбное | ГОСТ 2.784-70 | |
Конец трубопровода раструбный | ГОСТ 2.784-70 | |
Конец трубопровода с раструбной заглушкой | ГОСТ 2.784-70 | |
Переход, переходник, патрубок переходный | ГОСТ 2.784-70 | |
Тройник переходный: прямой | ГОСТ 2.784-70 | |
низкий | ||
Крестовина двухплоскостная | ГОСТ 2.784-70 | |
Патрубок компенсационный | ГОСТ 2.784-70 | |
Ревизия | ГОСТ 2.784-70 | |
Муфта: общее обозначение | ГОСТ 2.784-70 | |
надвижная | ||
Выпуск воздуха (газа) в атмосферу | ГОСТ 2.784-70 | |
Соединение элементов канализации, выполненное на заготовительном | — | |
Соединение элементов канализации, выполненное на | — | |
Отступ | ГОСТ 2.784-70 | |
Раструбное соединение пластмассового трубопровода | — |
Дефектные ведомости
Дефектная ведомость – это первичный документ. Нужен для отражения дефектов, поломок оборудования/активов, которые используются компанией. Если произошла поломка, обычно техника направляется на ремонт. Однако нельзя просто отправить оборудование на починку. Требуется документальное оформление.
Составление дефектной ведомости – часть этого документального оформления. Нет унифицированной формы этого документа. При его составлении нужно учитывать положения статьи 9 ФЗ №129 от 21.11.96.
К СВЕДЕНИЮ! Самые распространенные формы документов – ведомость на ремонт помещения, авто.
Запуск изделий на изготовление по ЭКВ в производственнодиспетчерском отделе (ПДО)
Запуск изделий в производство осуществляется ПДО на основании планов, графиков, служебных записок и иных документов в системе «1С: УПП 8» с помощью документа «Заказ на производство» в подготовленном интерфейсе пользователя «Рабочий стол специалиста ПДО» (рис. 1), где выполняются все операции, описанные в инструкции по работе с ЭКВ:
- «Контроль проведенных изменений в спецификациях» — применяется для отслеживания изменений по извещениям в спецификациях на запущенные изделия;
- «Контроль созданных и не проведенных КВ» — применяется для поиска ЭКВ, по которым еще не произведен запуск изделий в производство, и, в случае их обнаружения, выдает сообщение на экран;
- «Журнал Комплектовочных ведомостей» — используется для работы с ЭКВ с возможностью настройки отбора по конкретному изделию или номеру ЭКВ;
- «Просмотр действующих и подготовленных спецификаций» — используется для просмотра всех имеющихся версий спецификации заданного изделия и их статусов;
- «Формирование/Печать Комплектовочных ведомостей» обеспечивает пользователя привычной печатной формой КВ.
ЭКВ загружается в систему «1С:УПП 8» с состоянием «Подготовлен», что свидетельствует о возможности использования ЭКВ при последующих запусках изделий в производство. Его перевод в статус «Утвержден» осуществляется специалистом ПДО; при этом заполняются дополнительные графы документа: номер КВ, номера комплектов, количество узлов в таре, цехпотребитель, основание запуска, номер заказа и назначение комплектов (приемка ПЗ, ОТК, типовые испытания).
После заполнения необходимых граф КВ на изделие, входящих составных частей и сборочных единиц с указанием номеров экземпляров, распечатывается бумажная форма документа (рис. 2), которая подписывается у начальника производства и передается на участок комплектации сборочного цеха, где она, в конечном счете, вкладывается в паспорт готового изделия с соответствующим номером комплекта.
Рис. 1
Выдача ПКИ для доработки изделий по техническим указаниям, техническим решениям, извещениям на изменения конструкторской документации, а также при срочной доработке производится согласно дополнительной комплектовочной ведомости на изделие, оформленной только на запущенные комплекты изделий. Дополнительная и дефектная ведомости оформляются и передаются в производство специалистом ПДО согласно инструкции.
Специалист ПДО отслеживает и проводит все изменения, связанные с корректировками запусков изделий по ЭКВ. Для аннулирования запуска изделия по ЭКВ оформляется документ закрытия ЭКВ в системе «1С:УПП 8» и ЭКВ изымается из производства, при этом, если комплектация уже была осуществлена, оформляется перенос комплектующих со старой ЭКВ на новую (если данные комплектующие необходимы для комплектации другого изделия, уже запущенного). В случае выявления невостребованных ПКИ осуществляется возврат комплектующих на склад отдела комплектации в установленном порядке.
Пример оформления деталировочного чертежа блока водоснабжения
Спецификация
Марка, | Обозначение | Наименование | Количество | Общее | Масса ед., | Примечание | |
37 | 38 | ||||||
Трубы водогазопроводные легкие 15, м | 2,66 | 2,46 | 5,12 | 1,16 | |||
15Б3К | ГОСТ 9086-74 | Вентиль муфтовый бронзовый Æ15, шт. | — | 1 | 1 | 0,36 | |
Муфта прямая Æ15, шт. | 2 | 2 | 4 | 0,065 | |||
Крепление трубопроводов (тип 1) | — | — | 2 | — |
Деталировочная ведомость
Номер узла | Количество | Номер | Эскиз | Диаметр, | Заготовительная | Масса детали, | Количество |
37 | 1 | 34 | 15 | 1875 | 1,16 | 1 | |
35 | 15 | 785 | 1,16 | 1 | |||
Масса узла 3,2 кг | |||||||
38 | 1 | 36 | 15 | 2160 | 1,16 | 1 | |
37 | 15 | 150 | 1,16 | 1 | |||
38 | 15 | 50 | 1,16 | 1 | |||
39 | 15 | 100 | 1,16 | 1 | |||
Масса узла 3,3 кг |
1-410-01-ВДУ Заказ 1-205 | |||||||
Альбом унифицированных | |||||||
Санитарно-техническая кабина | Стадия | Лист | Листов | ||||
Инженер | М4 | 19 | 89 | ||||
Инженер | |||||||
Вед. инж. | ВОДОСНАБЖЕНИЕ Узел 37, узел 38 | ММСС СССР ГЛАВПРОМВЕНТИЛЯЦИЯ ГПИ ПРОЕКТПРОМВЕНТИЛЯЦИЯ | |||||
Гл. спец. | |||||||
Утверждаю |
ПРИЛОЖЕНИЕ (рекомендуемое). ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ РАЗРАБОТКЕ ЭСКИЗНОГО ПРОЕКТА
ПРИЛОЖЕНИЕ Рекомендуемое
В общем случае при разработке эскизного проекта проводят следующие работы:
а) выполнение вариантов возможных решений, установление особенностей вариантов (характеристики вариантов составных частей и т.п.), их конструкторскую проработку. Глубина такой проработки должна быть достаточной для сопоставления рассматриваемых вариантов;
б) предварительное решение вопросов упаковки и транспортирования изделия;
в) изготовление и испытания материальных макетов и (или) разработка и анализ электронных макетов с целью проверки принципов работы изделия и (или) его составных частей; (Измененная редакция, Изм. N 5).
г) разработку и обоснование технических решений, направленных на обеспечение показателей надежности, установленных техническим заданием и техническим предложением;
д) оценку изделия на технологичность и правильность выбора средств контроля (испытаний, анализа, измерений);
е) оценку изделия по показателям стандартизации и унификации;
ж) оценку изделия в отношении его соответствия требованиям эргономики, технической эстетики. При необходимости, для установления эргономических, эстетических характеристик изделия и для удобства сопоставления различных вариантов по этим характеристикам изготавливают материальные макеты и (или) разрабатывают электронные макеты; (Измененная редакция, Изм. N 5).
з) проверку вариантов на патентную частоту* и конкурентоспособность, оформление заявок на изобретения; ____________ * Вероятно ошибка оригинала. Следует читать «патентную чистоту». — Примечание изготовителя базы данных.
и) проверку соответствия вариантов требованиям техники безопасности и производственной санитарии;
к) сравнительную оценку рассматриваемых вариантов, вопросы метрологического обеспечения разрабатываемого изделия (возможности выбора методов и средств измерения).
Сравнение проводят по показателям качества изделия (назначения, надежности, технологичности, стандартизации и унификации, экономическим, эстетическим, эргономическим).
При этом следует учитывать конструктивные и эксплуатационные особенности разрабатываемого и существующих изделий, тенденции и перспективы развития отечественной и зарубежной техники в данной области;
л) выбор оптимального варианта (вариантов) изделия, обоснование выбора; принятие принципиальных решений; подтверждение (или уточнение) предъявляемых к изделию требований (технических характеристик, показателей качества и др.), установленных техническим заданием и техническим предложением, и определение технико-экономических характеристик и показателей, не установленных техническим заданием и техническим предложением;
м) выявление на основе принятых принципиальных решений новых изделий и материалов, которые должны быть разработаны другими предприятиями (организациями), составление технических требований к этим изделиям и материалам;
н) составление перечня работ, которые следует провести на последующей стадии разработки, в дополнение или уточнение работ, предусмотренных техническим заданием и техническим предложением;
о) проработку основных вопросов технологии изготовления (при необходимости);
п) подготовку предложений по разработке стандартов (пересмотр и внесение изменений в действующие стандарты), предусмотренных техническим заданием на данной стадии;
р) проработку вопросов, обеспечивающих возможность использования конструкторской документации в электронной форме на последующих стадиях разработки. (Введено дополнительно, Изм. N 5). ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 4). Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание Единая система конструкторской документации. Основные положения: Сб. ГОСТов. — М.: Стандартинформ, 2011
Условные обозначения трубопроводов санитарно-технических систем
Наименование | Буквенно-цифровое | Стандарт |
Водопровод | ||
общее обозначение | В0 | ГОСТ 21.106-78 |
хозяйственно-питьевой | В1 | -«- |
противопожарный | В2 | -«- |
производственный: | -«- | |
общее обозначение | В3 | -«- |
оборотной воды, подающий | В4 | -«- |
оборотной воды, обратный | В5 | -«- |
Примечание. В том случае, когда хозяйственно-питьевой или производственный | ||
Канализация | ||
общее обозначение | К0 | -«- |
бытовая | К1 | -«- |
дождевая | К2 | -«- |
производственная: общее обозначение | К3 | -«- |
Теплоотвод | ||
общее обозначение | Т0 | -«- |
трубопровод горячей воды для отопления и | ||
подающий | Т1 | -«- |
обратный | Т2 | -«- |
трубопровод горячей воды для горячего | ||
подающий | Т3 | -«- |
циркуляционный | Т4 | -«- |
Трубопровод горячей воды для | ||
подающий | Т5 | ГОСТ 21.106-78 |
обратный | Т6 | -«- |
трубопровод: | ||
пара (паропровод) | Т7 | -«- |
конденсата (конденсатопровод) | Т8 | -«- |
Примечание. Буквенно-цифровые обозначения
проставляются в разрывах линий трубопроводов,
например:
Допускается (при необходимости)
проставлять буквенно-цифровые обозначения на полках линий-выносок,
например:
Количество проставляемых
буквенно-цифровых обозначений на линиях трубопроводов должно быть минимальным,
но обеспечивающим понимание чертежа и удобство пользования им.
7 Спецификации металлопроката
7.1 Спецификацию металлопроката и изделий (СМ) составляют к
схемам расположения элементов по форме ,
приведенной в приложении .
Формат листа, на котором выполняют СМ, принимают по ГОСТ
2.301 в зависимости от количества колонок в графе «Масса металла по
элементам конструкций, т».
7.2 СМ составляют на каждый вид элементов конструкций без
учета отходов на обработку и массы наплавленного металла.
7.3 Для объектов строительства с поэтапным выпуском
комплектов рабочих чертежей марки КМ составляют СМ на каждый комплект чертежей.
7.4 На основе СМ составляют по форме (см. приложение ) сводную спецификацию металлопроката и изделий
(СМС).
7.5 Первый лист спецификации СМ и СМС оформляют основной
надписью по форме 3, последующие — по форме 6 ГОСТ
21.101-97.
7.6 СМ и СМС допускается объединять в отдельный сборник
(ССМ).
Каждой СМ, СМС и ССМ присваивают обозначение, в состав
которого включают базовое обозначение, установленное по действующей в
организации системе, через дефис — марку основного комплекта чертежей и через
точку — шифр и порядковый номер спецификации:
Пример — 2345-12-КМ.СМ16;
2345-12-КМ.СМС; 2345-12-КМ.ССМ,
где 2345-12 — базовое обозначение. В
базовое обозначение включают, например, номер договора (контракта) и/или код
объекта строительства, а также номер здания или сооружения по генеральному
плану;
КМ — марка основного комплекта чертежей;
СМ16, СМС, ССМ — шифр и порядковый номер спецификаций.
7.7 Первым листом сборника спецификаций ССМ является
титульный лист, выполняемый по форме 15 ГОСТ
21.101-97 на листе формата А4.
После титульного листа помещают содержание, которое
выполняют в соответствии с ГОСТ
21.101.
Содержанию присваивают обозначение, состоящее из обозначения
выпуска чертежей и через дефис шифра С.
Пример — 2345-12-КМ.ССМ-С
7.8 СМ и СМС записывают в разделе «Прилагаемые документы»
ведомости ссылочных и прилагаемых документов, входящей в общие данные по
рабочим чертежам. Если спецификации объединены в ССМ, то в разделе «Прилагаемые
документы» записывают только сборник.
7.9 Примеры выполнения спецификации металлопроката приведены
на рисунках и (приложение ).
7.10 Изменения в спецификации вносят в соответствии с ГОСТ
21.101 с учетом требований настоящего стандарта.
Сведения об изменениях, вносимых в спецификации,
скомплектованные в виде сборника (ССМ), приводят в графе «Примечание»
содержания сборника спецификаций.
В таблице изменений в основной надписи содержания сборника
спецификаций не учитывают исправления, внесенные в содержание в связи с
внесением изменений в СМ и СМС.
Таблицу регистрации изменений на титульном листе сборника не
размещают.
Какие материалы вносятся в документ
Не все материалы, используемые в деятельности организации, подлежат отражению в данном типе документации. Сюда следует вносить только те наименования, которые применяются для осуществления работ по достижению целей и решения профессиональных задач учреждения и цена которых за одну единицу не выше трех тысяч рублей. В частности это канцелярские принадлежности (офисная бумага, ручки, маркеры, карандаши, дыроколы), оргтехника, «расходники» и сменные аксессуары и т.п.
В нормативно-правовых актах учреждения обязательно должна быть указана категория товарно-материальных ценностей, учитываемых по ведомости, с подробным их описанием.
