Вибротрамбовка для уплотнения грунта: виды и технические характеристики

Характеристики, определяющие эффективность инструмента

Эффективность применения виброноги с любым типом мотора зависит от нескольких характеристик.

Мощность мотора определяет частоту поступательных движений и влияет на производительность.

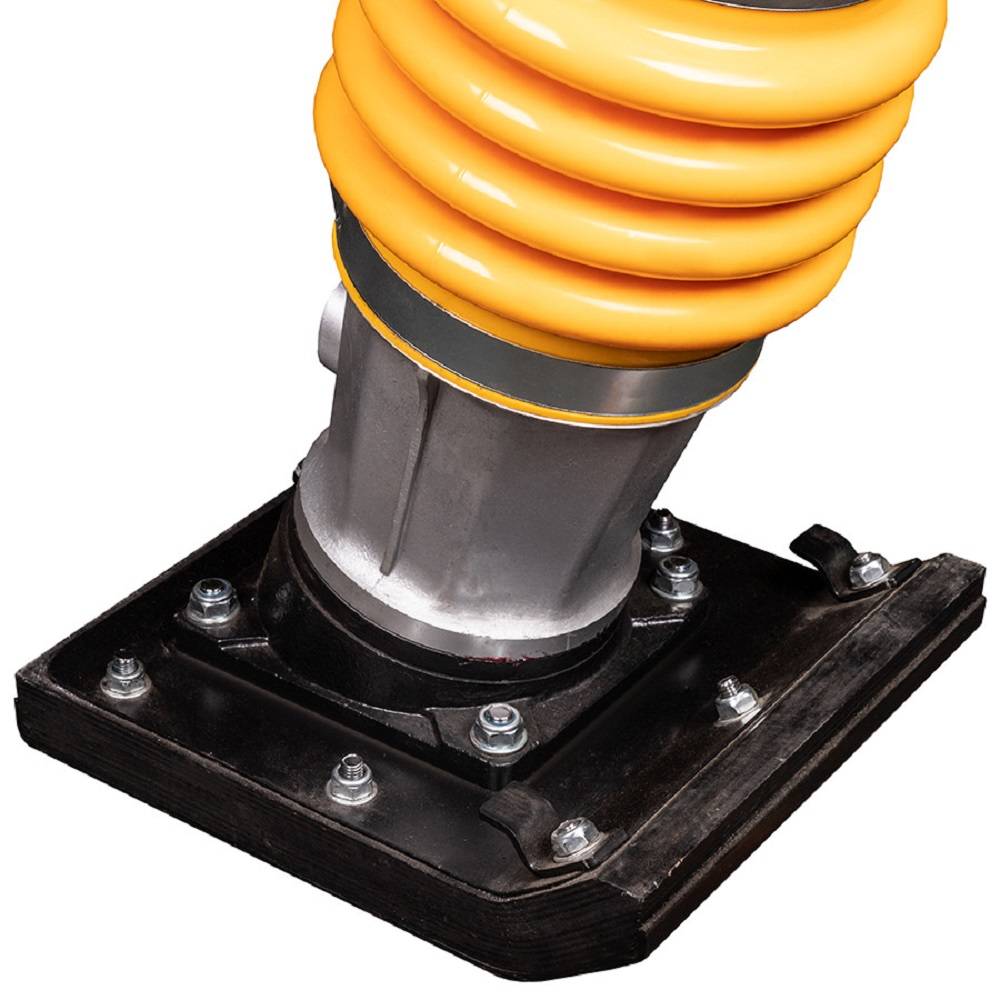

Площадь ударной площадки (трамбовочной подошвы) — от нее зависит мобильность устройства. Чем меньше подошва, тем удобней в работе инструмент в стесненных условиях.
Частота вибрации – ключевая характеристика производительности. Чем больше ударов в минуту совершает вибронога, тем большее пространство можно уплотнить в определенный временной промежуток.
Глубина трамбовки (амплитуда).
Вес устройства важен для целевого выбора. Например, легкая и маневренная конструкция нужна для трамбовки канав, более тяжелый агрегат важен для формирования траншей.
Расход топлива (для моделей с двигателем внутреннего сгорания бензиновых или дизельных).
Наличие антивибрационной системы для рукоятки (она бывает не у всех моделей), чтобы снизить вибрационную нагрузку на руки оператора во время работы.

Цена на вибротрамбовку зависит от типа мотора и перечисленных выше характеристик, а также популярности бренда.

Техника безопасности для проведения работ

При уплотнении грунта пневматической грунтовкой и использовании ее для остальных материалов следует вначале пройтись по правилам техники безопасности.

Из тех рекомендаций, что уже существуют, запомните следующие:

Для безопасной работы оператор должен обязательно прикрыть тело и лицо при помощи средств индивидуальной защиты, а именно наушников, очков, каски, прочной одеждой и обувью.
Если работы будут проводиться на небольшой горке, то оператор и остальные работники обязательно должны находиться выше устройства. Работу при этом следует выполнить сверху вниз.
Запрещается оставлять работающее устройство без присмотра. При работе мастер обязательно должен находиться сзади устройство и постоянно его контролировать, двигаясь рядом.
Запрещено работать вибрационной плитой в помещениях или на местности, где рядом есть пожароопасные или легковоспламеняющиеся предметы.
Если работы будут выполняться на краю траншеи, оврага или котлована, то человек может находиться на минимально допустимом расстоянии от обрыва, но не ближе.
Чтобы дополнительно ускорить устройство, нельзя прикладывать силу, это строго запрещено.
Для того, чтобы повернуть устройство, следует использовать лишь одну руку.
До того, как будут начаты работы, всю технику следует заранее осмотреть и убедиться, что на ней нет никаких повреждений. Если есть какие-то внешние дефекты, то их следует обязательно убрать заранее.
Чтобы предотвратить появление травм, держите ноги и руки на небольшом расстоянии от рабочей поверхности устройства.
Если по какой-то причине устройство упало на блок, то для начала его следует выключить. Лишь после этого вы можете начать поднимать его и приводить в рабочее состояние.
Строго запрещено выполнять работы в состоянии наркотического, алкогольного или психотропного опьянения.
Нельзя работать без отдыха долгое время. После того, как вы будете 40 минут выполнять трамбовку, следует сделать перерыв на 10 минут, чтобы разгрузить оборудование и мастера.

Особенно внимательно работайте с вибрационной плитой, которая имеет кнопку плавного пуска, так как если работа будет выполнена в замкнутом помещении, то куда безопаснее для человека будет использовать модели с дистанционным управлением. Естественно, что такие устройства стоят дороже, но они полностью оправдывают свою стоимость. Утрамбовывание вибрационной плитой помогает справляться с любыми задачи, которые связаны с уплотнением сыпучих материалов. Чтобы получить высококачественный результат, следует учитывать особенности конкретных поверхностей, а еще рассчитывать подходящую толщину для слоя

Главное внимание следует уделить технике безопасности. Если игнорировать основные правила, это может привести к серьезной травме и поломке инструмента

Виды и характеристики виброплит

Основные характеристики виброплит:

тип двигателя и его мощность;
масса;
вибрационное усилие;
размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

легкие (до 75 кг);
универсальные (от 75 до 90 кг);
среднетяжелые (от 90 до 140 кг);
тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Преимущества и недостатки

Эксплуатационными преимуществами пневматических трамбовок считаются:

Длительность непрерывной работы, которая не зависит от перегрева движущихся частей энергогенерирующего устройства, либо запаса топлива в бачке.
Компактность, что позволяет легко перемещать инструмент с места на место.
Простота конструкции, что повышает ремонтопригодность и уменьшает цену.
Упрощение условий безопасной работы, в частности при уплотнении влажных смесей.

Недостатки рассмотренного инструмента – необходимость в компрессоре и присоединительной арматуре, что ограничивает радиус применения пневмотрамбовок, а также ограничения по энергии удара. Следует также отметить, что не во всех конструкциях предусматривается узел гашения вибраций. При этом в модели Archimedes UF-203A эффект достигается вследствие активного виброгашения, а в остальных конструкциях снижение уровня вибраций выполняет подпружиненная рукоятка.

Местный грунт не уплотняют

Эту ошибку допускают, когда под фундамент или в обратной засыпке используют не привозной песок, а грунт, который был извлечен при рытье котлована или траншеи. Часто люди полагают, что родной грунт и так уплотнен, поэтому считают, что если походить по нему или несколько раз проехаться на тракторе, то он достигнет необходимой плотности. На самом деле такое представление является строительным мифом.

Когда подготавливается котлован или траншея из нее изымается часть грунта, нарушая целостность почвы. За многолетнюю историю земли грунт на нашем участке уплотнился, но при копке он разуплотняется. Если родной грунт возвращают в обратную засыпку или в качестве подушки под фундамент, то его плотность оказывается ниже, чем у почвы вокруг.

Дополняет негативную картину коэффициент фильтрации, который отображает скорость прохождения влаги через почву. Вода стремится проникнуть в зону с наименьшим коэффициентом фильтрации, поэтому мы получаем под отмосткой или домом прослойку из просадочного грунта.

Коэффициент фильтрации у разных типов грунта

Практические советы при работе катка

Для достижения качественной предельной плотности слоя необходимо придерживаться некоторых правил в эксплуатации механизмов. Это:

рабочая скорость механизма,
количество проходок механизма.

Согласно практике, чем ниже скорость работы вибромеханизма, тем выше осуществляется давление в точки работы. Оптимальным считается рабочая скорость 1,5-2 км/час. При такой скорости за 4-8 проходок можно качественно уплотнить слой стандартной плотности. Уплотнение можно выполнять и на высокой скорости 5-6 км/час, но компенсировать большим количеством проходок за одинаковое время. Такой режим применим, если нужно достичь невысокой конечной плотности слоя.

При работе с легкими грунтами (песок, супесь, рыхлый грунт) количество проходок уменьшается до 3-5 раз, а при обустройстве гранитных скальных пород, влажных суглинков – увеличивается до 10 раз.

Лучшие реверсивные виброплиты с бензиновым двигателем

Моторы, работающие на бензине, легко запускаются в любую погоду, имеют небольшой вес, просты в обслуживании. Двигатели экономичные, но слабо переносят вибрационные нагрузки. Купить бензиновую виброплиту рекомендуется для приусадебного участка, дач. Техника хорошо справится с укладкой тротуарной плитки на небольшой площади, прокладкой садовых дорожек.

Diam VMR-115/5.5H 630036

Бензиновая модель, укомплектованная двигателем Honda, который отличается увеличенным ресурсом, экономичность, надежностью. Основная особенность – длинная неширокая подошва, которая позволяет с комфортом работать в небольших траншеях, при прокладке дорожек в саду, в непосредственной близости к фундаменту здания. Глубина трамбования делает технику эффективной на грунте, щебне, песке, асфальтобенонных смесях.

Переключение направления движения, управление оборотами мотора расположены на рукоятке, что делает удобным маневрирование. Движущиеся узлы защищены металлическим кожухом, который обеспечивает безопасность оператора. Пользователи отмечают удобное расположение бака, которое делает простой дозаправку.

Достоинства:

Экономичность;
Хорошая маневренность;
Прочная конструкция рамы;
Производительность 500 кв.м. в час;
Колеса для перемещения по участку;

Недостатки:

Не обнаружены.

Виброблок смонтирован на подшипниках, передача вращения на шкив муфты выполняет с помощью надежной, простой в обслуживании клиноременной передачи. Конструкция рассчитана на интенсивную эксплуатацию, профессиональное применение.

DDE VP125-HK

Виброплита для уплотнения грунта, гравия, песка в условиях дефицита свободного пространства. Вытянутая по форме платформа упрощает работу возле стены здания, в траншеях. Укомплектована двигателем Хонда, который запускается с помощью ручного стартера. Усиленное крепление мотора увеличивает срок службы, позволяет интенсивно использовать в течение рабочего дня.

Стальные элементы изготовлены из листа металла, толщиной 6,5 мм. Для защиты от песка и щебня смонтирован кожух. Для перемещения по строительному участку предусмотрены транспортировочные колеса. Большой вес увеличивает глубину, на которую возможно трамбование, а реверс делает технику маневренной. Рукоятки управления надежно защищены от вибрационных нагрузок.

Достоинства:

Удобное расположение управления на раме;
Прочная конструкция;
Ременная передача защищена от пыли, грязи;
Трехкулачковое надежное сцепление;
Информативный датчик уровня масла.

Недостатки:

Завышенная цена.

Wacker Neuson BPU 2540A 5000008758

Оборудование из Германии укомплектовано четырехтактным японским двигателем компании Honda, потребляющим 0,8 литров топлива за час. Конструкция обеспечивает высокое центробежное усилие, хорошее качество тромбовки. Модель предназначена для уплотнения вязких и сыпучих смесей, по отзывам пользователей хорошо справляется с асфальтом. Транспортировочные колеса изготовлены из термостойкого материала.

Система снижения вибрации увеличивает уровень комфорта во время работы. Наличие реверса, зауженная плита повышают маневренность в стесненных условиях. Рама изготовлена из качественной стали, обеспечивает надежность конструкции. Передача крутящего момента защищена от песка, щебня, грязи металлическим кожухом.

Достоинства:

Экономичность;
Складная направляющая рукоятка;
Подошва из чугуна;
Вращающаяся подъемная проушина.

Недостатки:

Не обнаружены.

Технические характеристики

Мощность двигателя, пожалуй, является одним из самых важных критериев выбора. Чем она выше, тем эффективнее сила удара по уплотненной поверхности. Большинство трамбовок имеет диапазон мощности от 2,5 до 4 лошадиных сил.

Глубина уплотнения является одним из решающих факторов при выборе вибротрамбовки

При уплотнении асфальта следует соблюдать осторожность, так как ударные движения могут вызвать различные повреждения на поверхности. Если обрабатывается обыкновенная земля, то этот показатель, напротив, должен быть больше 40 см

Также важно учитывать силу удара, которая выражается в кН. Для многих видов работ подходит сила удара в 7-8 кН

Сила, прикладываемая к обрабатываемой области, определяется размерами подошвы. Таким образом, чем больше плита, тем меньше усилий требуется, чтобы утрамбовать единицу площади.

При выборе также следует учитывать вес и размеры вибротрамбовки. Достаточно сложно доставить тяжёлую установку на стройплощадку одному человеку, который работает с оборудованием без посторонней помощи. Задача усложняется, если вам придётся утрамбовывать дно траншеи, куда необходимо опустить агрегат. По этой причине большинство вибротрамбовок весит 65-110 кг.

Частота колебаний также является важной технической характеристикой вибротрамбовки, поскольку она напрямую влияет на производительность. Чем быстрее поверхность доводится до идеального состояния, тем больше частота

Следует, однако, отметить, что разные виды сыпучих материалов плохо трамбуются, поэтому при высоком темпе частота редко достигает 690 оборотов в минуту.

Область ударной подошвы выбирается исходя из условий, в которых вы будете работать. Значительно проще использовать устройство с небольшой подошвой для герметичного уплотнения поверхности, например, вокруг колонн.

Важно учитывать уровень расхода топлива вибротрамбовки, что касается как бензиновых, так и дизельных двигателей. Вибротрамбовки с почти одинаковыми техническими характеристиками могут потреблять топливо по-разному

Желательно, чтобы оборудование расходовало меньше топлива, если оно используется на профессиональной основе ежедневно в течение всей рабочей смены. Это снижает затраты, а также устраняет необходимость доставки большого количества топлива. 1,4-2 л/ч считается вполне нормальным расходом.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
Эксцентрик (если предусмотрена такая конструкция).
Крепежные болты с гайками.
Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка

оценок более 0

Поделиться ссылкой

Что это такое?

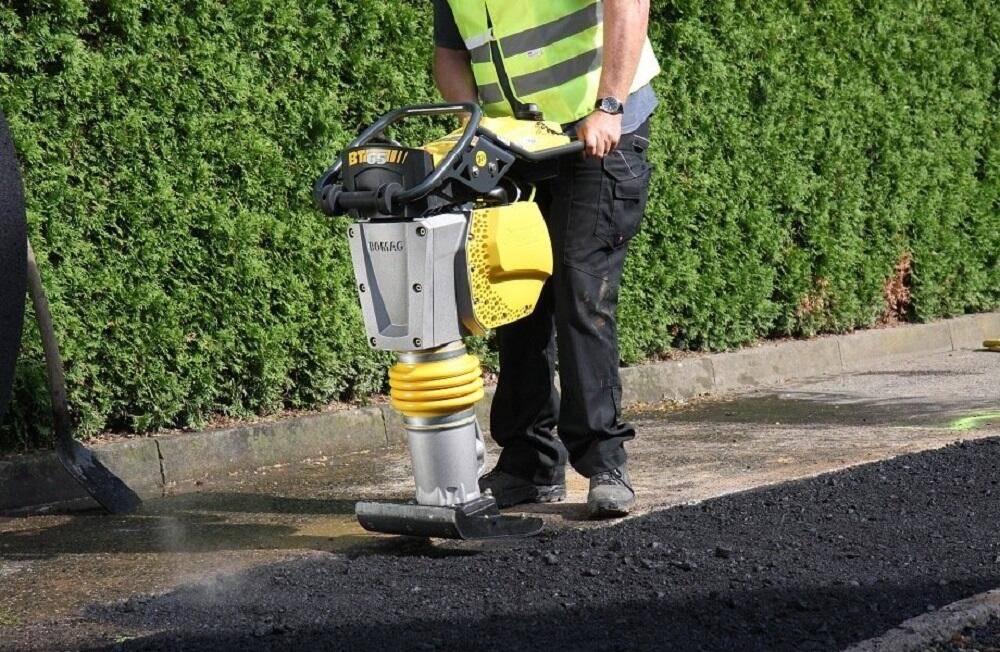

Вибротрамбовка – это многофункциональная вибрационная машина ручного типа, применяемая в строительной сфере с целью уплотнения сыпучих материалов и рыхлых грунтов. По внешнему виду это приспособление является компактным и мобильным инструментом, снабженным ручным управлением.

Трамбовка грунта с помощью вибрационного оборудования позволяет решить ряд важнейших задач:

выровнять и уплотнить основание строительной площадки;
предотвратить процесс усадки почвы под фундаментом;
вытеснить из структуры грунта влагу и воздух.

При выполнении подготовительных строительных работ вибротрамбовку применяют там, куда крупногабаритная автотехника не может подойти из-за ограниченности свободного пространства. Ручной инструмент дает возможность выполнить трамбовку в ограниченных проемах при укладке трубопровода, участках, расположенных возле стен или углов зданий, при строительстве велодорожек и укладке бордюрных или тротуарных элементов. Ручной инструмент эффективно справляется со своими функциями без ущерба для повреждения зданий или коммуникаций.

Комплектация ручной вибротрамбовки состоит из следующих основных частей:

двигатель, который может быть бензиновым, дизельным или электрическим;
механизм кулачково-эксцентрикового типа;
вал, снабженный специальной возвращающей пружиной;
шатун со специальным поршнем;
уплотняющая подошва;
система ручного управления

Ручная вибротрамбовка может называться еще и виброногой, так как площадь уплотняющей подошвы у этого инструмента небольшая и составляет 50-60 см². Такая компактность нужна для снижения веса оборудования, но это не уменьшает устойчивость инструмента и дает возможность развивать силу вибрации, необходимую для работы. Несмотря на свою компактность, подобное оборудование требует от оператора значительных физических усилий, связанных с перемещением аппарата и сохранением его устойчивости в вертикальном положении в процессе выполнения работ.

Кроме того, рабочему приходится испытывать на себе сильнейшие вибрационные нагрузки, которые неблагоприятно влияют на здоровье. Эффективность работы ручного типа вибротрамбовки обусловлена силой удара и их частотой в 1 минуту.

Техника безопасности для проведения работ

Из тех рекомендаций, что уже существуют, запомните следующие:

Для безопасной работы оператор должен обязательно прикрыть тело и лицо при помощи средств индивидуальной защиты, а именно наушников, очков, каски, прочной одеждой и обувью.
Если работы будут проводиться на небольшой горке, то оператор и остальные работники обязательно должны находиться выше устройства. Работу при этом следует выполнить сверху вниз.
Запрещается оставлять работающее устройство без присмотра. При работе мастер обязательно должен находиться сзади устройство и постоянно его контролировать, двигаясь рядом.
Запрещено работать вибрационной плитой в помещениях или на местности, где рядом есть пожароопасные или легковоспламеняющиеся предметы.
Если работы будут выполняться на краю траншеи, оврага или котлована, то человек может находиться на минимально допустимом расстоянии от обрыва, но не ближе.
Чтобы дополнительно ускорить устройство, нельзя прикладывать силу, это строго запрещено.
Для того, чтобы повернуть устройство, следует использовать лишь одну руку.
До того, как будут начаты работы, всю технику следует заранее осмотреть и убедиться, что на ней нет никаких повреждений. Если есть какие-то внешние дефекты, то их следует обязательно убрать заранее.
Чтобы предотвратить появление травм, держите ноги и руки на небольшом расстоянии от рабочей поверхности устройства.
Если по какой-то причине устройство упало на блок, то для начала его следует выключить. Лишь после этого вы можете начать поднимать его и приводить в рабочее состояние.
Строго запрещено выполнять работы в состоянии наркотического, алкогольного или психотропного опьянения.
Нельзя работать без отдыха долгое время. После того, как вы будете 40 минут выполнять трамбовку, следует сделать перерыв на 10 минут, чтобы разгрузить оборудование и мастера.

Назначение и принцип действия виброплиты

Трамбовочная виброплита представляет собой вибрационную машину, предназначенную для уплотнения сыпучих материалов дорожных оснований, а также грунтов.

Принцип работы основан на вибрационном колебательном воздействии рабочего органа на верхнюю прослойку материала.

За счет достаточно большой массы в паре с вибрацией, виброплита с легкостью трамбует рыхлую поверхность.

Происходит это следующим образом: под действием вибрации более мелкие частицы, например, щебня, изменяют свое расположение, как бы осыпаясь вниз.

Плотность нижней прослойки материала повышается, на поверхности остаются самые крупные фракции, промежуток между которыми заполняется мелкими.

Под самим же весом машины происходит непосредственно прессование материала.

Яркий пример использования виброплиты – укладка асфальта, когда по какой-либо причине эксплуатация полноразмерной строительной техники дорожных служб невозможна или попросту нецелесообразна.

Строительные площадки – еще одно место, где машина используется повсеместно.

Это, в первую очередь, уплотнение грунта, при укладке тротуарной плитки – песка, при декорировании загородных и садовых участков – отсыпки из гравия, натуральных камней или иных подобных материалов.

Уплотняющая виброплита активно применяется при прокладке железнодорожных и трамвайных путей, строительстве спортивных площадок, в ландшафтном дизайне.

Обзор видов

Ручная трамбовка выполняется инструментом, устройство которого может быть стационарным или реверсивным. Реверсивная вибротрамбовка работает в двух режимах действия – прямом и обратном, то есть виброинструмент может двигаться с обратным ходом. Распространена и навесная гидравлическая вибротрамбовка, принцип работы которой позволяет использовать ее в любом положении и подобраться к самым труднодоступным местам. Обычно она крепится к строительной технике, например, к экскаватору, при этом ширина у такого приспособления больше, чем у ручного варианта, и работая с таким оборудованием, достигается максимальная глубина обработки грунта.

Характеристики ручной вибротрамбовки подразделяются на 2 вида – устройства с низкой частотой вибрации и инструменты с большой амплитудой. Малочастотное оборудование применяется для выполнения работ только с сыпучими видами грунтов. Оборудование с большой амплитудой вибрации применяют для смешанных типов грунтовых составов и уплотнения асфальтобетонных смесей. Все ручные вибротрамбовки подразделяются еще и по типу двигателя.

Электрические

Являются экологичным типом оборудования, так как при их использовании не выделяются вредные газы и не производится шум, поэтому такой инструмент можно применять даже в помещениях закрытого типа. Питание инструмента происходит от обычной электросети; устройства, как правило, просты в применении и управлении.

Данный тип инструмента пользуется невысоким спросом, так как привязка к источнику питания делает его маломобильным и низкоманевренным, а потребность использования в помещениях такого оборудования возникает не часто.

Дизельные

Обладают низким потреблением дизельного топлива, но имеют высокий рабочий ресурс и хорошую маневренность. Применяются для наружных уличных работ, имеют высокую силу виброудара и большую производительность. С этим инструментом можно выполнять работы при любых погодных условиях – в снег и дождь.

Во время работы инструмент создает шум высокой интенсивности, поэтому оператору потребуется применять защитные средства. Кроме того, такие вибротрамбовки выделяют выхлопные газы, что негативно влияет на здоровье работника и не позволяет пользоваться оборудованием в условиях закрытых помещений.

Бензиновые

Инструмент работает на базе 2- или 4-тактного двигателя. Это мощное и мобильное оборудование, которое обладает большой производительностью. Вибротрамбовка может работать при любых погодных условиях. Как и дизельный аналог, инструмент вырабатывает выхлопные газы, поэтому в закрытом помещении его использовать нельзя.

Как выбрать?

Ручная вибротрамбовка, как и любой другой инструмент, требует внимательного подхода при выборе. Чаще всего покупателя интересуют размеры рабочей подошвы, качество двигателя, сцепления, тормозных колодок. Как правило, у современного оборудования имеется высокий рабочий ресурс и гарантийный период обслуживания

Чтобы выбранная вибронога не разочаровала и могла работать в необходимых для вас условиях, специалисты рекомендуют обращать внимание на такие критерии, как:

рабочая мощность мотора;
площадь подошвы;
частота и сила виброудара;
глубина грунтовой обработки;
потребление топлива или электроэнергии;
наличие на рукоятке инструмента противовибрационной защитной системы.

Особое внимание стоит уделить мощности двигателя, средние показатели которого варьируются от 2,5 до 4 л. с. Чем мощнее мотор, тем более производительным является оборудование и его ударная сила

Площадь рабочей подошвы выбирается, исходя из тех условий, в которых предстоит работать – если свободное пространство сильно ограничено, нет смысла выбирать инструмент с большой площадью подошвы

Чем мощнее мотор, тем более производительным является оборудование и его ударная сила. Площадь рабочей подошвы выбирается, исходя из тех условий, в которых предстоит работать – если свободное пространство сильно ограничено, нет смысла выбирать инструмент с большой площадью подошвы.

Частота ударной вибрации определяет скорость выполнения работ, поэтому чем выше этот показатель, тем быстрее вы выполните задачу по утрамбовке грунта. Максимальный показатель частоты ударов не превышает 690 уд/мин, а сила удара редко превышает 8 кН. Важным параметром является маневренность и вес инструмента. Чем легче ручная вибротрамбовка по весу, тем проще оператору с ней управляться. Вес оборудования варьируется от 65 до 110 кг, поэтому при выборе модели стоит оценить свои силы и возможности.

Уплотнение грунта: заключение и подведение итогов

Важно следить за тем, как стоит вибротрамбовка по отношению к земле. Рабочая поверхность должна идти параллельно по отношению к грунту. Все работы такой техникой нужно производить на расстоянии не более 2 м от участков, где может возникнуть вероятность взрыва или возгорания

Все работы такой техникой нужно производить на расстоянии не более 2 м от участков, где может возникнуть вероятность взрыва или возгорания.

У аппарата на бензине нужно следить за состоянием свеч. Регулярная чистка и замена деталей предотвратят неожиданные поломки и несвоевременные остановки. Движку с электрическим приводом нужен кратковременный отдых раз в 2-3 часа. Перевозка агрегатов с движком, работающим на жидком топливе, осуществляется в положении вверх отверстием топливного бачка.

В общем, такую технику есть смысл покупать. Однако для разового трамбования он слишком дорог, и такая покупка будет нерациональной. Его можно взять для строительной бригады или исполнителей ландшафтного дизайнера.

Вибротрамбовка для уплотнения грунта: виды и технические характеристики

Характеристики, определяющие эффективность инструмента

Техника безопасности для проведения работ

Виды и характеристики виброплит

Преимущества и недостатки

Местный грунт не уплотняют

Практические советы при работе катка
