Виды водостоков
В случае скатной крыши организация водостока не представляет собой никаких сложностей – вода самостоятельно стекает по наклонной плоскости, и нужно только собрать её.
С плоскими кровлями дела обстоят иначе – нужный наклон отсутствует или минимален, поэтому приходится ухищряться, чтобы не допустить застоя воды.
В настоящее время внутренняя водосточная системы плоских кровель представляет собой одну из двух разновидностей конструкции: сифонную или самотечную.
Самотечные или гравитационные конструкции предполагают наличие небольшого уклона, при этом вода собирается в специальных водоприёмниках, ведущих внутрь здания.
Сифонные системы работают иначе – здесь наклон отсутствует, и вода может скапливаться, в том числе в районе воронки. Принцип действия таких конструкций основан на разнице давлений в канализационном стояке – из-за возникающего разрежения вся вода в районе воронки всасывается и выводится наружу. При этом внутренний водосток необязательно должен оснащаться системой подогрева – в южных и умеренных широтах замерзание воды не происходит, поскольку стояки обогреваются внутренним теплом здания. В северных регионах плоские кровли для жилых зданий вообще не распространены из-за вероятного замерзания воды как непосредственно на крыше, так и в стояке. Здесь плоскими крышами оборудуют разве что нежилые постройки.
В любом случае воронки водостоков необходимо оснащать защитными сетками, препятствующими попаданию в стояк мусора или животных.
Нюансы установки водосточной системы на плоской крыше

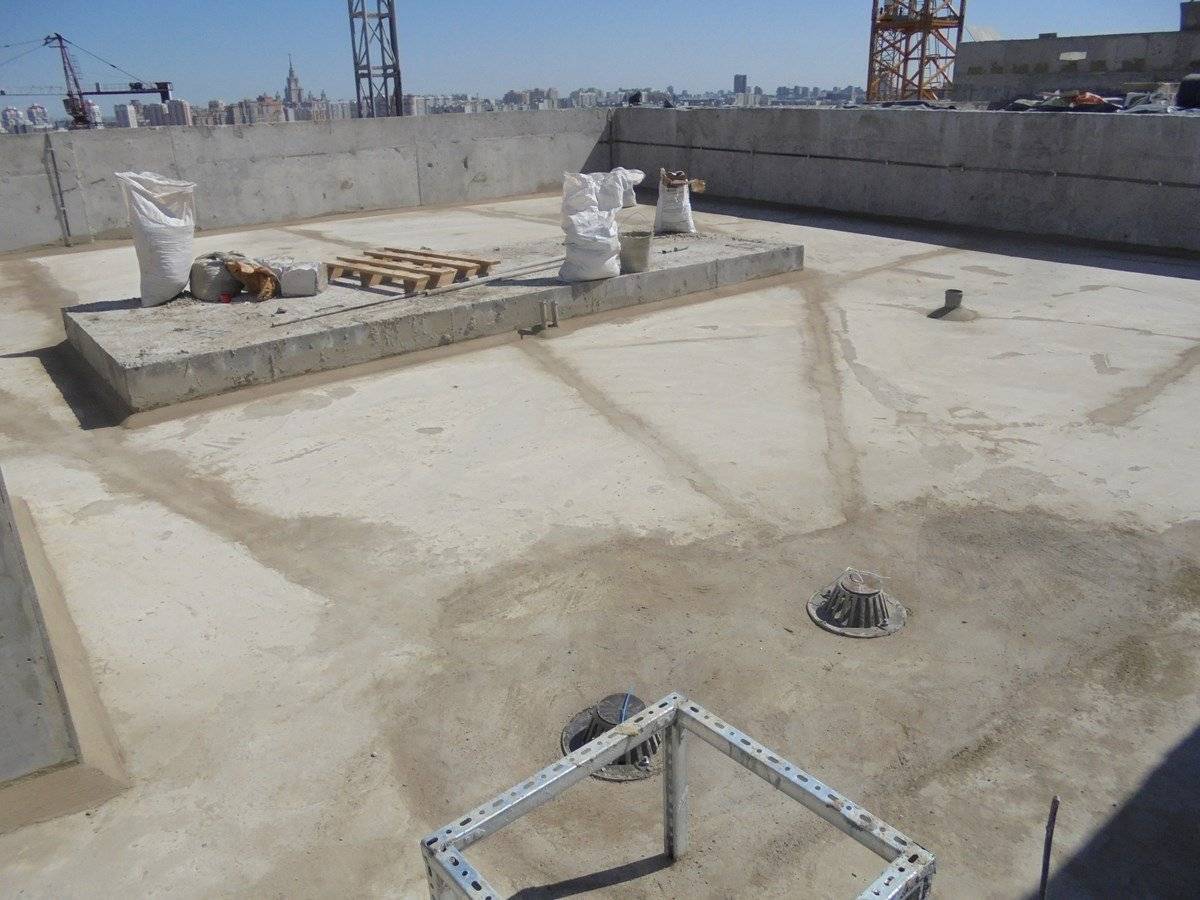

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.
Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.
Как правильно установить внешние водостоки на плоской крыше
Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.
Расчёты для наружной водосточной системы
Есть общие правила системы водостока с крыш любого размера:
- для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
- наклон продольного желоба делают не меньше 2°;
- высота бортов для желобов – не меньше 12 см;
- нельзя делать расстояния между сливными трубами больше 2 м;
- водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.
Площадь кровли посчитать очень легко – это задача для пятиклассника.
Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:
| Площадь кровли | Min сечение труб, мм | Min сечение желобов, мм |
| Менее 50 м² | 75 | 100 |
| 50-100 м² | 90 | 120 |
| 100-200 м² | 100 | 105 |
Основы монтажа наружного водостока для крыши своими руками: мастер-класс
Иллюстрация Описание действия
Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.
Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.
На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.
Согните язычок кронштейна под углом, соответствующим вашему скату.
Закрепите кронштейн с помощью саморезов
Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр
Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр
Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.
Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.
В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.
Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.
Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.
Установите заглушку в конце желоба.
Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.
Зазор между желобами при соединении не должен быть больше 2 мм.
Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.
Установите сливные трубы и закройте муфты винтовыми замками или клеммами.
Установка внутренних водостоков на плоской крыше своими руками
Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:
Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы
- если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
- если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
- в стояках следует предусмотреть окошки для прочистки в случае засорения.
Расчёт внутреннего водостока
Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.
Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.
Монтаж внутренней водосточной системы своими руками: видеокурс
Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:
Конструкция
Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

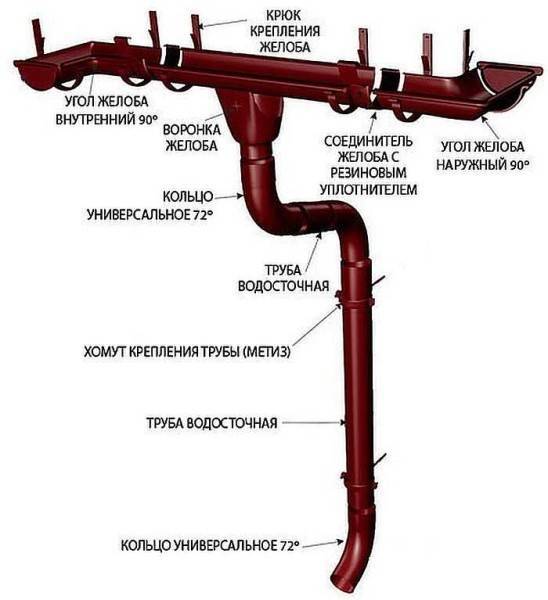

Конструкция внешней системы водостока крыши
- Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
- Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
- Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
- Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.
Металлические водостоки
Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:
- Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.
- Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
- Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.
Пластиковые водостоки
Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:
- Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
- Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.
- Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
- Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.
Состав водосточных систем
Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.
Из каких элементов состоит водсток
Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.
Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.
Практические советы по выбору водосливных систем
Выбор водосточной системы желательно делать на этапе проектирования крыши. Дело в том, что для некоторых систем нужно специально подготавливать обрешетку. Это касается не только элементов самой водосточной системы, но и снегозадержателей. Кроме того, надо иметь в виду, что диаметр водостоков должен соответствовать максимальному количеству воды, набор доборных элементов отвечать архитектурным особенностям крыши. От этих факторов зависит количество и расположение вертикальных труб, методы их подключения. Опытные кровельщики подбирают диметр вертикальных труб из расчета 1 см2 их сечения на 1 м2 площади подключенных скатов.
Во время покупки товара обязательно следует проверить сертификат качества, особенно это касается пластиковых водостоков. Дело в том, что некоторые недобросовестные компании используют для их изготовления не первичный, а вторичный полиэтилен. Вторичный полиэтилен получают после переработки старых пластиковых изделий, а они потеряли свои первоначальные характеристики. Межмолекулярные связи нарушились, ультрафиолетовые лучи очень негативно воздействуют на пластик. Материал непластичен, боится не только динамических, но и статических нагрузок.
Тип кровли не влияет на выбор системы, можно без проблем подобрать пластиковую или металлическую конструкцию под натуральную штучную черепицу или профилированные листы.
Алгоритм расчета водосточной системы
Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих
Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов
Этап #1 – сбор данных для расчетов
Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.
Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см
На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.
Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб
Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.
Этап #2 – определение диаметра и количества труб
Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.
Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.
Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру
Сложнее вычислить количество вертикальных отводов.
Следует руководствоваться следующими правилами:
- на линию длиной 10 м и меньше – 1 водосток;
- если длина желоба превышает 12 м – 2 отвода;
- для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
- на линии с заглушкой – по 1 отводу.
Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.
Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру
На больших скатах расстояние между водосливными трубами не должно быть более 24 м.
Этап #3 – расчет дополнительных элементов системы
После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:
- Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
- Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
- Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.
Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.
Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см
Для расчета количества коротких кронштейнов используют формулу:
N = (L-30)/60,
Где:
- N – искомое значение;
- L – длина желоба в сантиметрах.
Вычисление проводят отдельно для каждой линии.
Этап #3 – вычисление вертикального отвода
Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.
Расчет длины трубы:
- Измерить расстояние от отмостки до края крыши.
- От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
- От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.
Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.
Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада
К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.
Установка кронштейнов и желобов
Крепление водосточной системы начинают с разметки мест установки кронштейнов при помощи разметочной нити.
Центр желоба следует располагать под линией нижнего края крыши. Зазор между линией (на схеме показана пунктиром) продолжения кровли и верхом желободержателя должен составлять не менее 25 мм.
Правильно закрепленный кронштейн
Воронка устанавливается над ливнеприемником. Закрепление воронки должно происходить на двух кронштейнах или в двух точках. Месторасположение воронки может быть по центру или с краю (закладывается в проекте). В желобе вырезается отверстие с помощью ножовки под размер воронки.
Воронка, врезанная в желоб
Кронштейны закрепляются на линии желоба (уклон линии желоба в сторону воронки от 2 до 5%). Шаг установки кронштейнов от 0,5 до 0,75 м (для подбора используется «Инструкция по монтажу водосточной системы» производителя). Крайний кронштейн крепится на расстоянии 25-30 см от заглушки на торце желоба. Расстояние от углового элемента до кронштейна не более 15 см.
Желоба вставляются в кронштейны, начиная с задней части, на торцы устанавливаются заглушки. Стыки желобов фиксируются специальными замками или соединительными элементами. Торцы желобов должны располагаться на 50-100 мм за боковым срезом кровли. В случае если пролет крыши более 8 м, между желобами требуется установка расширительного элемента.
Виды крепления и материал кронштейнов
- Кронштейны устанавливаются на стропильную ногу. Используют металлические кронштейны.
- При использовании лобовой (фронтонной) доски применяются кронштейны пластиковые.
- Кронштейны крепятся на настил с использованием металлических удлинителей. Применяют пластиковые или металлические кронштейны.
Разные виды крепления
Возможные ошибки и последствия
- Увеличенный шаг между кронштейнами ведет к провисанию желобов.
- Несовпадение края крыши со срединой желоба приводит к переливу.
- Увеличение зазора между линией желоба и краем кровли – разбрызгивание и перелив.
Совет от профессионала:
При раскрое желобов и труб не допускается применение углошлифмашин, так как повреждается покрытие и остаются заусенцы. Резка производится ножовкой по металлу. Торцы среза рекомендуется зачистить напильником.
Пошаговая инструкция по монтажу водостока своими руками
Разберем поэтапно самостоятельную фиксацию системы из пластика.
Необходимые инструменты и приспособления
Для работы понадобится такой набор:
- ножницы по металлу;
- шуруповерт;
- ножовка по металлу или дереву;
- перфоратор (чтобы крепить к стене хомуты);
- уровень;
- ручная или электродрель;
- отвертка;
- рулетка, карандаш;
- резиновый молоток;
- строительные леса;
- маркер, шнур (для отметок);
- стусло – инструмент для перпендикулярного распила.
Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.
Порядок монтажа
Рекомендации таковы:
- Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
- Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
- Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
- Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
- Внутрь воронки вставляем желоба до полного защелкивания.
- Теперь желоба вставляем внутрь кронштейном до защелкивания.
- Если того требует конструкция крыши, между двумя желобами ставим соединитель.
- Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
- Ставим заглушку на желоб до щелчка.
- Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
- Закрываем сверху желоба защитной решеткой.
- Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
- Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
- Трубы между собой соединяем муфтой с прокладкой.
- К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
- На расстоянии от грунта в 20 см к трубе крепим слив.
- На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.
На этом работу можно считать оконченной.
Как устанавливать вертикальные водоотводы
Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.
Последовательность монтажа следующая:
- Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
- Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
- Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
- По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
- Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
- К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.
Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.
Общие черты монтажа водосточной системы
Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.
Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.
Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали.

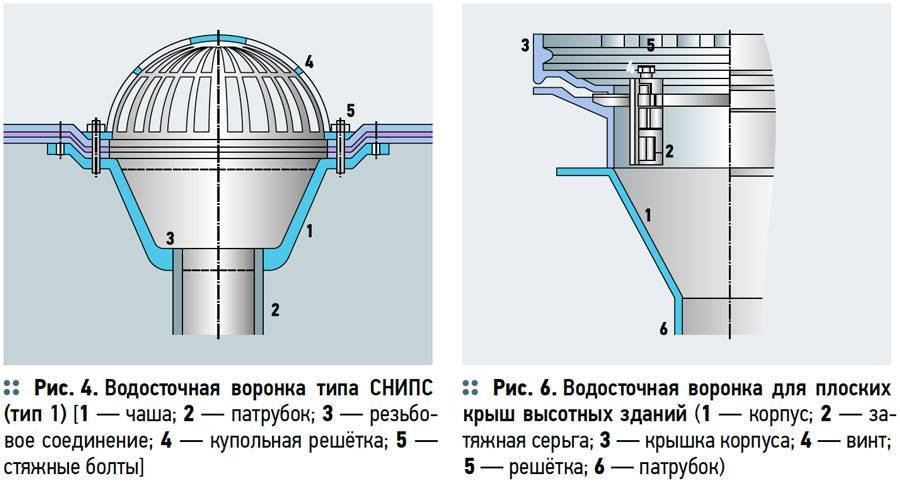

Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.
Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников.
Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить
При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта.
Монтаж воронки
Расчет водосточной системы кровли
Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.
Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно
Чтобы не встретиться с данной проблемой стоит обратить внимание на:
- Климатические особенности вашего региона
- Количество осадков за год
- Особенности кровельного каркаса
- Габариты постройки в целом
Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.
Существует небольшой список условий, которые помогут использовать водосток как можно дольше.

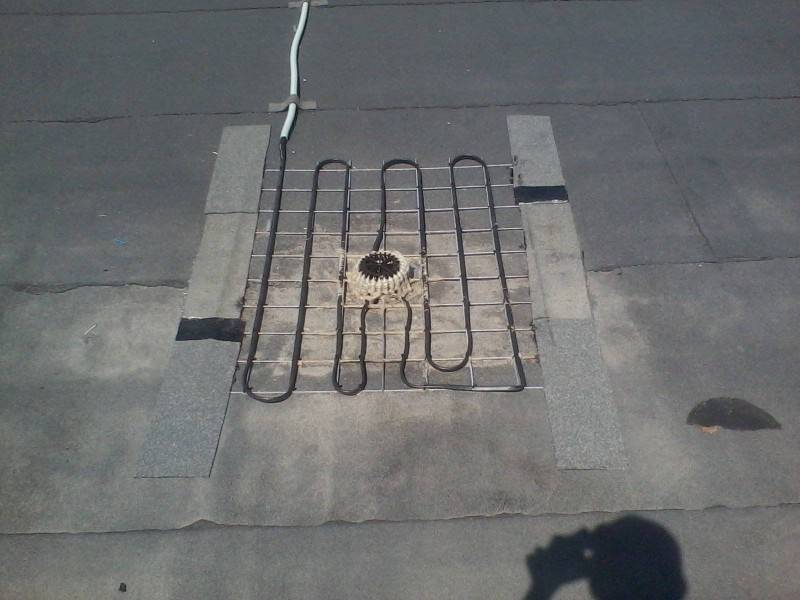

- Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
- Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.
Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.
Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.
Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется
Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок
- При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
- В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
- Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.
Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.
Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.
Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров
Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба
Сечение трубы для внутреннего стока находится следующим образом
Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы
Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.
Внутренний водосток. Устройство
От внешнего варианта монтажа эта система отличается местоположением. Например, она незаменима в домах с плоской крышей, применяют ее в многоэтажных многоквартирных домах. Основная особенность этой системы – монтаж водосточной трубы внутри здания, а не снаружи. Вода точно так же попадает в водоприемную воронку, но стекает внутрь дома.
Устройство такой конструкции имеет свои особенности:
- Место, где будет установлена воронка, должно быть чуть ниже всей поверхности.
- Воронки не размещают рядом с наружными стенами здания, так как в этом случае трубопровод может замерзнуть зимой.
- Диаметр горизонтальных и вертикальных труб – от 85 до 200 мм.
- При монтаже необходимо заранее предусмотреть способ чистки водостока. Для этого обустраиваются ревизии на нижних этажах многоквартирных домов, а также смотровые колодцы и прочистки.
- При установке трубопроводов ниже первого этажа нужно рассчитать давление, которое может возникнуть на трубы при засорах или их переполнении.
Устройство водостока с крыш своими руками
Для того чтобы монтируемая своими руками система водоотвода долго и успешно работала, необходимо выполнять ряд требований по установке и определенную последовательность выполнения работ.
Установка крепежных элементов водостока
Начальным этапом производства работ своими руками является установка кронштейнов для крепления желобов. Они могут крепиться к стенам или стропильной системе, также допускается комбинированный вариант с использованием обоих типов крепления. Рекомендуемое расстояние между соседними кронштейнами — 50-60 см.
Монтаж водоприемных воронок водоотвода
В системах наружного водоотвода воронки принимают воду из желобов и направляют их в трубы. Из этого следует логичный вывод – их необходимо устанавливать только в местах, где планируются водосливные стояки из труб. Еще одно возможное назначение воронок – крепление между собой желобов. В этом случае, работы начинаются именно с установки воронок.
В месте крепления воронки к желобу вырезается специальное отверстие, края которого должны быть зачищены. Дальнейший способ крепления зависит от выбранного материала. Возможные варианты заранее предусматриваются, а необходимые дополнительные и доборные элементы, как и системы крепежа поставляются вместе с основной водосточной системой.
По окончании работ на воронки устанавливается защитная решетка, которая также присутствует в любом комплекте поставки.
Установка желобов водосточной системы
Существует две разновидности данного элемента (как и водосточных труб) – прямоугольной и круглой формы сечения. Установка желобов своими руками не представляет особых проблем – они просто вставляются в заранее смонтированные кронштейны. На неиспользуемые края монтируются специальные заглушки.
Соединение желобов происходит либо через воронку, либо между собой. Во втором случае применяется специальный доборный элемент, предназначенный именно для этого.
Монтаж колен водостока
Колено – элемент перехода от воронки к водосточной трубе. Их монтаж своими руками выполняется крайне просто – колено надевается на воронку снизу.
Установка водосточных труб
Выполнение этой работы своими руками не представляет никаких сложностей. Труба крепится к колену, а затем – хомутами к стене. Затем, при необходимости, труба наращивается, а работа выполняется в той же последовательности, но крепление осуществляется не к колену, а к выше смонтированной предыдущей трубе. Установка и закрепление хомутов гораздо проще, чем желобов, так как не требуется такая прочность и несущая способность конструкции.
Монтаж слива водостока
Конечным этапом работ является установка слива. По сути, это то же колено, но расположенное в нижней части водосливного стояка.
Пример монтажа водосточной системы приведен на следующем видео:
