Особые конструкции для стальных канатов
Для ряда применений, такие как узкие отверстия в барабанах или другие сложные системы подачи, может потребоваться специальная подготовка концов. Конечные заготовки должны быть удалены после установки троса. Кронштейны используются, когда требуется еще одна веревка, чтобы натянуть новую веревку на место. Проволочный трос не должен укорачиваться, удлиняться или прерываться с помощью узла.
На концах проволочного каната используются скобы, или концевые заготовки, когда для подтягивания рабочего каната на место, требуется другой канат. Показаны четыре, часто используемых кармана.
Специальные конструкции
Правила эксплуатации
Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.
Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.
В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.
Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.
Удалось ли Вам решить свою проблему по рекомендациям из статьи?
Да!
48.15%
35.39%
16.46%
Проголосовало: 243
Виды зажимов
Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.
Наибольшей популярностью пользуются:
- Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.
- Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.
- Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.
- Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.
- Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.
Обжим троса своими руками – Справочник металлиста
При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель. Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.
Зажим для троса. Виды и работа. Применение и устройство
Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание.
Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат.
Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.
Зажим для троса в строительных работах
Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты.
В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению.
Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.
Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо.
В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.
Разновидности зажимов
Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.
Одноразовый
Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку.
Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться.
Самые хорошие предложения средней цены
Зажим для троса din 741
Эта конструкция станет незаменимым помощником при работе на различных строительных объектах. Фиксатор напоминает латинскую букву U, он оснащен 2 гайками со специальной платформой для крепления. По мнению покупателей, этот вид фиксирующего устройства один из самых популярных на сегодня экземпляров. Такой фиксатор не боится погодных изменений и, может быть, использовать даже на улице. Поэтому его часто можно встретить на строительном объекте или в хозяйстве.
зажим для троса din 741
Достоинства:
- Большая прочность;
- устойчивость к коррозии;
- помогает увеличить длину каната или троса;
- легко устанавливать;
- позволяет сделать прочную крепежную петлю.
Недостатки:
Нет.
| Материал изготовления | Оцинкованная сталь |
|---|---|
| Тип | U-образная форма |
| Предельный вес | 1.4 кг |
| Диаметр | 3 мм |
| Страна производителя | Россия |
| Стоимость | 250 руб. |
Simplex
Этот зажим для тросов хотя и не отличается большим диаметром, все же относится к грузовым крепежам. Он напоминает одинарный металлический фиксатор с загнутыми краями, в центре которого находятся:
- болт с резьбой;
- специальная гайка;
- а также плоская пластина, которая будет зажимать шнур.
Такой аналог нужен не только чтобы соединять между собой:
- тросы;
- канаты;
- веревки.
Но также для создания крепежных петель. А прочность изделия, вместе с его понятной конструкцией и устойчивостью к внешним повреждениям дают возможность использования зажимов SIMPLEX в самых разных сферах деятельности.
зажим Simplex
Достоинства:
- Комплект по 2 шт.;
- очень прочный материал;
- есть особое покрытие, делающее такие аналоги устойчивыми к коррозии;
- быстрая установка;
- не требует специального обжимного инструмента;
- фиксатор можно легко снять и использовать повторно.
Недостатки:
Не выявлено.
| Материал изготовления | Сталь с цинковым покрытием |
|---|---|
| Тип | Плоский одинарный зажим |
| Предельный вес | 4 кг |
| Диаметр | 2 мм |
| Страна производителя | Россия |
| Стоимость | 337 руб. |
Фиксаторы U образные
При создании крепежа использована коррозионно-устойчивая нержавеющая сталь марки A2-AISI 304. Благодаря чему, конструкция имеет достаточно широкую область применения. А также позволяет создавать прочные металлические петли, чтобы соединить поверхности.
зажим Фиксаторы U образные
Достоинства:
- Может использоваться в условиях повышенной влажности;
- хорошо переносит резкую смену температуры;
- устойчив к внешним воздействиям;
- долговечный;
- можно заказать онлайн;
- простота установки;
- соответствует всем требованиям ГОСТа;
- комплект состоит из 4 держателей.
Недостатки:
Нет.
| Материал изготовления | Нержавеющая сталь |
|---|---|
| Тип | U образная скоба |
| Предельный вес | 2.49 кг |
| Диаметр | 5 мм |
| Страна производителя | Россия |
| Стоимость | 495 руб. |
Как устроен данный механизм и почему?
Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба
Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы
Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается
Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается.
Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).
Описание изделия, его достоинства и недостатки
Зажим для троса или каната — предназначен для надежной фиксации петель на стальных стропах или их скрепления друг с другом. Такой способ соединения намного надежнее и безопаснее, чем простое связывание. В настоящий момент сами крепления можно разделить сразу по нескольким характеристикам.
- По назначению:
- бытовые – наиболее популярные модели, способные выдерживать небольшие нагрузки.
- улучшенные варианты, чаще всего встречаются на производстве.
- Из чего они сделаны – поскольку детали используют для механизмов с высокой нагрузкой, сплав, из которого эти конструкции состоят, должен быть устойчив к трению. Иначе изделие может нарушить работу всего механизма. Существует 3 основных материала для производства креплений:
- алюминиевые зажимы для троса с металлическим напылением;
- нержавейка;
- сталь с покрытием из горячего цинка.
- По типу конструкции:
- съемные – имеют резьбу, что дает возможность их снять и использовать в дальнейшем при необходимости;
- популярные постоянные или одноразовые модели — внешне похожи на короткие цилиндрики. Они позволяют создать металлическую петлю или просто соединить 2 каната при помощи молотка или обжимного инструмента.
- Также они могут отличаться своим размером, который зависит от используемых строп, для которых предназначаются. На 2022 год такие детали выпускаются для канатов диаметром от 2 до 40 мм без учета оплетки кабеля.

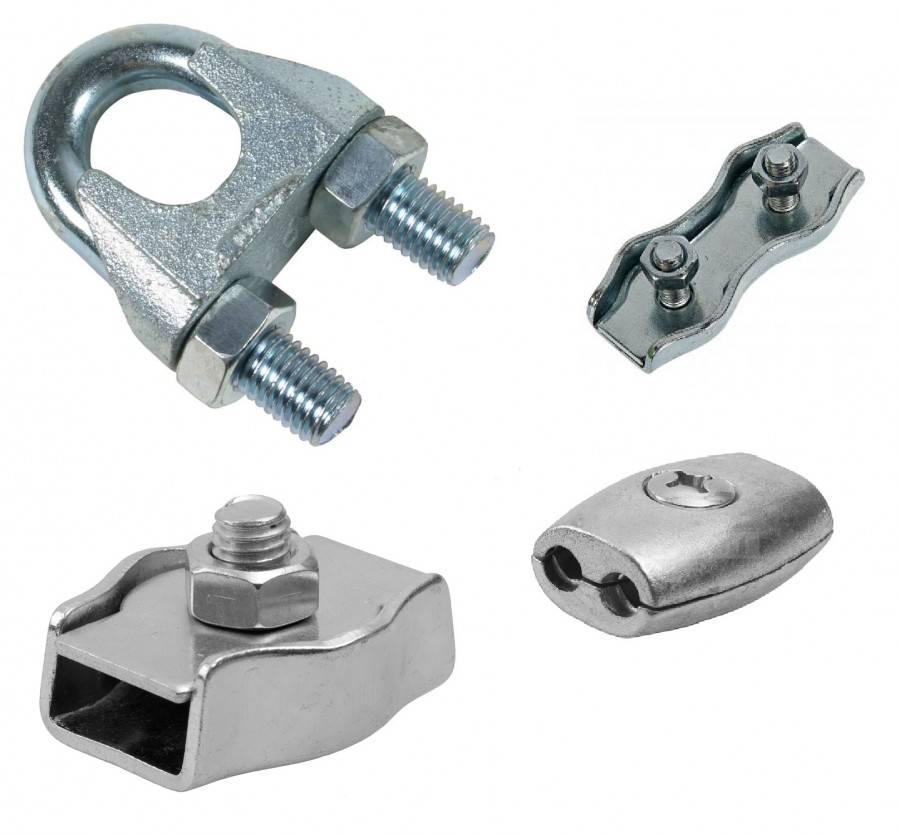

Какие бывают виды зажимов
- U-образный — внешне он похож на привычную скобу. Это многоразовый вариант, с винтовой резьбой, который можно снять и использовать повторно. Однако такие аналоги не подходят для канатов, обеспечивающих подъем тяжелых грузов.
- Плоский одинарный вариант – конструкция из двух пластин, которые плотно соединяются при помощи болта и гайки. Такое изделие считается надежнее, чем предыдущий аналог, так как имеет большую площадь обхвата.
- Плоская двойная модель – объединяет 2 одинарных экземпляра, и напоминает вытянутые пластины, которые скрепляются при помощи болтов с гайками. Именно их часто можно видеть при установке растяжки на высоковольтном столбе или телевизионной антенне.
- Обжимка для тросов – это пара рельефных пластин со специальными углублениями для канатов, которые также фиксируются при помощи винта.
- Крестовой аналог – помогает соединить пересекающиеся под прямым углом линии. Изделие похоже на простой цилиндр с закручивающимся винтом и углублениями для канатов.
- Стопорный аналог – напоминает стандартный крестовый крепеж, однако он имеет лишь одну прорезь.
- Цанговый вариант – это своеобразный наконечник, выполненный в виде расщепленного прута. Модель часто бывает дополнена стандартным фиксатором, как на этом фото зажима для троса. Он позволяет закреплять конец каната без создания петли. Однако не является самым надежным видом крепежа.
- Планшетный вариант имеет усиленные пластины. Первую в форме латинской буквы «W» и другую, похожую на расщепленную трубку.
- Страховочный аналог – такой экземпляр можно быстро и легко снять, если нужно. Он состоит из рычагов, которые, упираясь в поверхность строп, создавая эффект торможения. Эти конструкции активно используются в промышленном или простом альпинизме, так как ими можно управлять при помощи рук.
Способы крепления стальных канатов
Главное требование к закреплению канатов заключается в том, что он должен фиксироваться так, чтоб исключалась вероятность спадания с лебедки, блока или прочих основ, а также перетирания вследствие касания с частями конструкций. В зависимости от применения существуют различные методы фиксации тросов.
Существуют следующие способы крепления канатов кранов:
- Крепление с основной ветвью свободного конца заплеткой, или используя зажим тросовый. На окончании троса формируется петля с коушем.
- Во втулке из стали (литая, кованая, штампованная) клином либо с помощью заливки легкосплавным сплавом (свинец, цинк, баббит).
- На лебедках предусматривают специальные крепления. Кроме того, фиксация происходит с помощью клина в конусном гнезде, при помощи прижимной планки на торцевой поверхности реборды.
Обжим троса своими руками – Справочник металлиста
При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель. Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.
Зажим для троса. Виды и работа. Применение и устройство
Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание.
Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат.
Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.
Зажим для троса в строительных работах
Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты.
В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению.
Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.
Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо.
В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.
Разновидности зажимов
Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.
Одноразовый
Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку.
Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться.
Серьги
Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.
Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.
Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.
Тросовый зажим: купить готовый или сделать своими руками?
Для создания петель на концах канатов и тросов, а также для соединения их концов, применяются разные виды алюминиевых, медных и стальных зажимов. Зажимы для тросов относятся к числу такелажных крепежей, применяясь в быту, монтажных работах и в лифтовом хозяйстве.
Чтобы обеспечить изделию максимальную надежность и долговечность, все конструктивные элементы выполняются с использованием нержавеющих сталей. Для изделий, эксплуатация которых предполагает небольшие нагрузки, могут использоваться также алюминий, латунь либо медь.
Среди немалого разнообразия зажимов для троса следующие виды пользуются наибольшей популярностью:
Клиновый зажим. Считается специализированным изделием, позволяя фиксировать такелажные канаты либо тросы большого диаметра (вплоть до 100 миллиметров). Надежный обхват каната либо троса обеспечивается за счет шайбы, выполненной из мягкого алюминия, на ряду с этим для крепления применяются втулки из антифрикционной бронзы, что вместе гарантирует повышенную износостойкость;
Одинарные зажимыSimplex. Их конструкция предлагает зажимную стальную пластину между тросом и накладкой и специальную накладку из стали с бортами по краям. Все зажимы Simplex оснащаются гайкой и болтом для фиксации элементов между собой. Зажим необходим по большей части для крепления разных концов троса при сращивании;
Зажим «бочонок» предлагает пару полых приплюснутых полуцилиндра, фиксирующихся между собой винтом. При этом в одном полуцилиндре имеется специальное отверстие для винта, а во втором – прилив с резьбой. Для создания петли и пропуска тросов в торцах каждого полуцилиндра предусмотрено по паре пазов полукруглой формы;
Двойной зажимDuplex. Принцип работы приспособления напоминает работу Simplex-зажима. Различие заключается лишь в большей длине пластины и накладки, благодаря чему появляется возможность установить вторую пару крепежных гаек и болтов. Из-за такого конструктивного решения увеличивается не только надежность захвата, но и его размеры;
Типы канатных зажимов
Различают зажимы для канатов и тросов следующих типов:
1) U-образный зажим
Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.
2) Плоский тросовый зажим
Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.
3) Трубчатый зажим
Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.
Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.
В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:
- клиновые
- болтовые
- винтовые
- заклинивающиеся
- прессуемые
- клыковые
Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.
Успех работы и правильная эксплуатация талрепа
Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.
Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.
Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.
Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.
Зажимы специализированные и клиновые – какие у них особенности?
Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.
Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

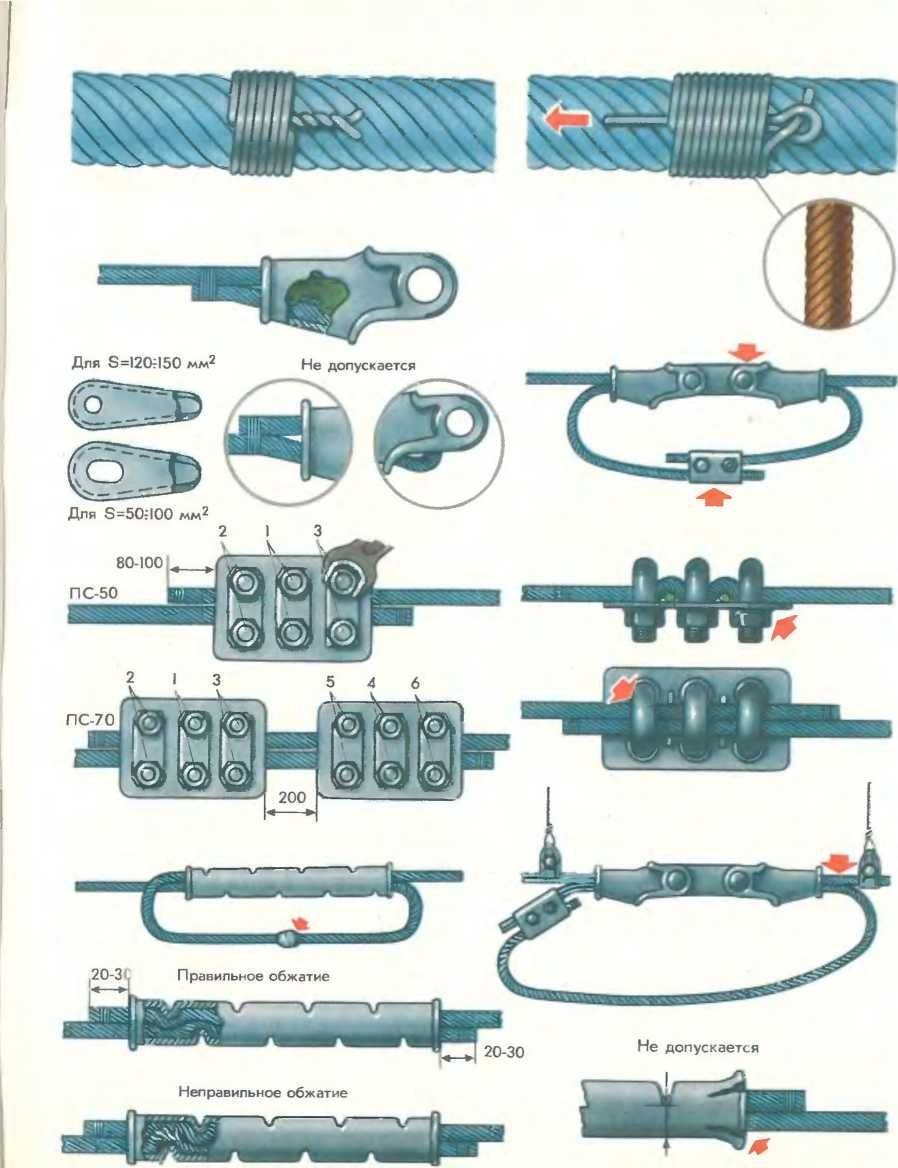

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность
Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так
Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.
Для чего используются зажимы для троса
Изначальное использование зажимов (в том числе и алюминиевого зажима для троса) – это закрепить металлические канаты, при проведении необходимых работ с огромными нагрузками. Для того чтобы металлические канаты выдерживали все нагрузки, которые на них делают, необходимо, чтобы производители выпускали зажимы, сделанные согласно установленных стандартов.
Все изделия имеют определенную конструкцию, по которой зажимы выглядят следующим образом: металлическая дуга и парочка шестигранных гаек на ней. Глядя на фото зажимов для троса, можно увидеть, что само приспособление очень простое.
Специалисты утверждают, что для качественной фиксации необходимо использовать не более трех зажимов. Это позволит хорошо сцепить металлический трос и обеспечить необходимую безопасность.
Нюансы при работе с разными видами тросовых зажимов
Используя зажим для троса важно учитывать такие параметры, как гарантированное усилие зажима и предельный диаметр троса. Не менее важное значение имеют и размеры, так как вне зависимости от вида, рекомендуется пользоваться сразу несколькими зажимами (как минимум, тремя!), особенно при работе с грузами, вес которых не способен гарантировать безопасный подъем или перемещение
При наличии гайки, изготовленной по ГОСТ 5915-70, и пружинной шайбы (ГОСТ 6402-70) для канатов диаметром от 5 до 62 миллиметров применяются зажимы, выполненные по стандарту DIN 741. В данном случае конструкция элемента позволяет воспользоваться стопорной планкой, что в свою очередь гарантирует более надежное крепление скобы и троса.
Прижимная колодка выполняется методом штамповки с использованием стали марки от Ст.3кп и выше. Применение литых колодок при производстве допускается только для изделий, эксплуатация которых предусматривает небольшие зажимные усилия.
Запрещается использование зажимных тросов, не имеющих цинкованного антикоррозионного покрытия!
Что касается крепежных элементов с плоским зажимом, то в таких должна использоваться резьба, выполненная по ГОСТ 24705-81. В данном случае пластины применяются для фиксации тросов диаметром от 4,6 до 30 миллиметров. Для изготовления накладок должна использоваться сталь марки Ст.3.
При последовательном применение сразу нескольких зажимов шаг между ними должен составлять не менее 6 диаметров троса.
Двойные зажимы Duplex воспринимают срезающее усилие за счет болтового соединения, в результате чего диаметр крепежа будет напрямую зависеть от диаметра троса. При этом рекомендуется придерживаться следующих соотношений:
- Крепеж М10 – для 10-12-мм тросов;
- Крепеж М8 – для 8-мм тросов;
- Крепеж М6 – для 6-мм тросов;
- Крепеж М5 – для 4-5-мм тросов;
- Крепеж М4 – для 2-3-мм тросов.
Не рекомендуется пользоваться клиновыми зажимами при подъеме грузов. Связано этом с пониженными эксплуатационными нагрузками на крепеж, так как оси действия сил в данном случае будут совпадать, не вызывая напряжений среза. DIN 15315 регламентирует эксплуатационные характеристики клиновых зажимов. В случае с винтовым прижимом каната либо троса к опорной части клина применяется высокопрочный, классом прочности, как минимум, 5.6, крепеж, обработанный специальным защитным антифрикционным материалом.
Важно подметить, что такое соединение изредка нужно подтягивать!

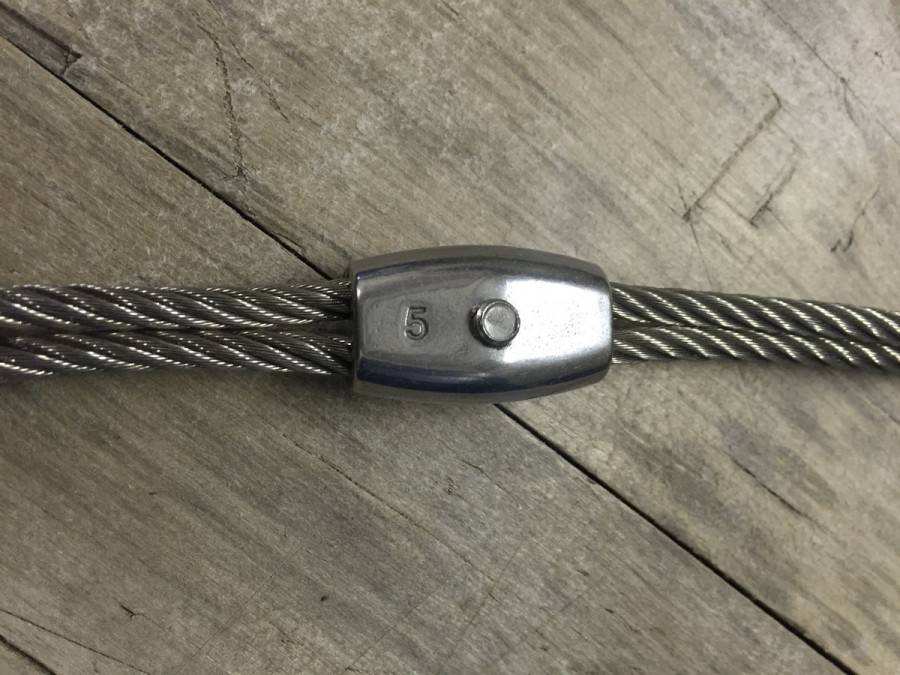

Зажим типа «бочонок» зачастую производится с использованием алюминия, а потому не годится для работы с тросами с большим диаметром. Диапазон диаметров при этом ограничивается 2-8 миллиметрами. Преимуществами зажима выступает его компактность и отсутствие каких-либо выступающих частей, что дает возможность применять его в условиях небольшого пространства.
Для чего применяется этот замысловатый инструмент?
Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.
Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.
Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.
