Анкерный болт

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка

На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Распорный анкер: выбор в зависимости от сферы использования

Распорный анкер – это крепежный элемент, изготовленный из нержавеющей или углеродистой стали. Один конец крепежного болта имеет резьбу для фиксации, а второй оснащен специальной гильзой, которая расширяется за счет воздействия крепежа. Такая конструкция анкера позволяет добиться максимальной прочности соединения.

Еще одним достоинством является возможность извлечения крепежа без разрушения поверхности соединяемых элементов. Где используются распорные анкера и как правильно подобрать устройство для определенных целей, читайте далее.

Область использования распорных анкеров

Основными преимуществами анкерного болта с распорной гильзой являются:

• простота монтажа и демонтажа. Для установки/снятия крепежного элемента не требуется наличие специальных приспособлений. Достаточно подготовить перфоратор и молоток;
• прочность. Изделия изготавливаются из стали (углеродистая или нержавеющая) и для дополнительной прочности покрываются слоем цинка, что защищает сталь от коррозии;
• устойчивость к механическим повреждениям и химическому воздействию;
• эффективность крепления.

Распорные анкера используются:

• в строительстве. При помощи крепежей данного типа можно произвести сборку и монтаж отдельных элементов крупных конструкций сборного типа, например, столбов электрификации, строительных лесов, ограждений дорог и так далее, а также произвести крепление готовых конструкций к вертикальным или горизонтальным основаниям;
• в быту. При помощи анкеров с распорными гильзами производится крепление оконных рам, дверей, лестниц, светильников и иных приспособлений.

Как выбрать распорный анкер

Выбор анкера должен производиться на основании следующих параметров:

• разновидности болта;
• габаритных размеров крепежного элемента;
• компании-производителя.

Вид анкера

Современными производителями изготавливаются распорные анкеры следующих видов:

1. Болты с шайбой – самый распространенный вид крепежных анкеров. Широкая популярность достигнута из-за простоты крепления и максимальной прочности. Анкеры с шайбами можно использовать для бетона, кирпича и иных монолитных оснований, а также оснований с небольшой пористостью.
2. Анкеры с фиксирующими гайками преимущественно применяются для крепления тяжелых и больших по габаритам предметов, так как предварительно установленная гайка позволяет сократить время на фиксацию и соответственно удерживание предмета «на весу».
3. Распорный анкер с кольцом или крючком. Такой элемент крепления используется при необходимости подвешивания отдельных предметов, например, потолочного светильника. Крепежный элемент предварительно устанавливается в основание (потолок) и после этого производится навешивание какой-либо конструкции.
4. Анкер-шпилька используется для сквозного крепления конструкций или отдельных частей. Шпильки, как правило, оснащаются шайбами и фиксирующими гайками.

Размеры крепежа

Для прочной фиксации требуется не только правильно подобрать вид анкерного болта, но и предварительно определить размеры крепежного элемента.

В настоящее время выпускаются болты разной длины и диаметра. Подбор габаритных размеров производится в зависимости от массы закрепляемой конструкции. Чем больше вес фиксируемого предмета, тем больших размеров распорный анкер необходимо использовать.

Популярные производители и их особенности

Множество параметров анкерного болта (размеры, запас прочности и так далее) зависят от производителя крепежного элемента. Основные производители распорных анкерных болтов в настоящее время:

• Компания Хилти (Лихтенштейн). Крепежные элементы изготавливаются из стали с цинковым покрытием. Разнообразие линейки распорных болтов позволяет произвести фиксацию конструкций с различными габаритами (HSA или HSV для малых форм и HSL 3 или 3G для больших предметов), а также использовать болты в сейсмических зонах (маркировка HST).
• Компания Fischer (Германия). Анкеры отличаются повышенной прочностью, что позволяет использовать крепежные болты в различных климатических условиях.
• (Россия). Широкий ассортимент, приемлемая ценовая категория, а также высокое качество позволяют подобрать распорные анкеры как для промышленности, строительства, так и для бытовых нужд.

Таким образом, распорные анкеры являются самым распространенным видов анкерных крепежей, так как могут быть использованы практически при любых условиях и способны удерживать даже предметы, отличающиеся большим весом и крупными габаритными размерами.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение

Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность

Классификации по различным параметрам

Каждый строитель подтвердит, что качественные анкеры обладают высокой прочностью. По этой причине их применяют на бетонных конструкциях большой массы, где на места соединения приходится высокая нагрузка. Например, их используют для крепления перил, ограждений, а также применяют для закрепления балконов и фасадов.

https://youtube.com/watch?v=LkLmNL9CWKg

Крепление предметов с помощью анкеров дает возможность выполнять надежную фиксацию необходимых элементов или к бетону, или цельному камню. Используемые для фиксации конструкций и предметов анкеры могут быть нескольких видов:

• с анкерной плитой;
• изогнутые;
• прямые;
• съемные;
• составные;
• имеющие конический конец.

Каждая разновидность анкерных болтов имеет свой особый тип исполнения. Размер может варьироваться в зависимости от предназначения крепежа и обычно находится в диапазоне от 1,2 до 14 см.

По способу монтажа применяемые для бетона анкера различаются между собой на:

• глухие. Их установка производится непосредственно перед заливкой бетона. По своему виду крепёж имеет форму изогнутой шпильки. Такая особенность его конструкции обеспечивает возможность для его надежного удержания в фундаменте после застывания. Пока происходит застывание раствора, болты удерживаются за счёт специальных приспособлений — кондукторов;
• съемные. Дополнительно используются специальные плиты или же применяются закладные детали. Фиксация анкера происходит при помощи клея или же используется раствор, который готовится из песка и цемента. В основании болты вставляют в пазы или же их закрепляют, используя для этого цанги. Их монтаж выполняется до начала работ по бетонированию.

По методу установки анкера делятся на химические и механические. Последние бывают следующих видов:

• закладной. При установке закладывается в бетонную смесь, где и происходит его затвердевание;
• клиновой. При выполнении монтажа такого анкера происходит его расширение. В результате обеспечивается необходимая фиксация;
• забивной. В заранее созданное отверстие забивают втулку, в которую входит болт;
• с шайбой. Использование такого крепежного элемента обеспечивает прочную фиксацию элемента у основания. Например, можно легко закрепить бытовой прибор или же надежно зафиксировать навесную мебель;
• С гайкой. С помощью такого типа анкеров можно удобно крепить предметы, отличающиеся значительной массой, на высоте. При фиксации предмета с помощью такого крепежа необходимо на стене заранее установить болт, после этого на него надеваются отверстия в той части, которую необходимо закрепить, а потом зафиксировать при помощи гайки. Анкера этого вида отлично подходят для фиксации бытовых приборов, которые необходимо периодически снимать со стены;
• с крюком или кольцом. Их крепление осуществляется к перегородкам, выполненным из бетона. Обычно они используются для закрепления осветительных приборов или же применяются при выполнении работ, связанных с монтажом коммуникаций. Размер крепежа в данном случае может быть индивидуальным для каждого случая. Чем более тяжелый предмет необходимо зафиксировать, тем более прочным должен быть анкер. Обычно его длина равнозначна толщине основы;
• распорный;
• двухраспорный. Его особенностью является наличие двух подвижных муфт. Благодаря им обеспечивается повышенная прочность;
• рамный. Этот тип анкеров используется для монтажа пластиковых, а также деревянных окон. Особенностью его конструкции является наличие скрытой головки.

Какого производителя выбрать при покупке анкерного болта?

Производителей много, отсюда разное качество, а также цена на изделие. Среди недорого сегмента стоит выделить производителя Tech-Krep, который поставляет на рынок анкерные болты для дома и строительства. Этот производитель делает собственные болты из метизов, которые встречаются в быту каждого.

Т.е под болт нужного диаметра подирается гайка, подбирается втулка, а также элемент с резьбой, который при закручивании выдавливает шпильку, и она фиксирует анкер в проеме. Анкеры надёжнее, но дороже, это изделия от производителя SORMAT PFG.

Анкерный болт с ровным крючком 90 градусов

Согласитесь сами, если при диаметре резьбы 10 мм, аналогичное изделие весит в районе 98 грамм, то здесь, мы имеем вес анкерных болтов по 250 грамм. Здесь больше стали, анкера выглядят надежно, имеют широкую спецификацию и описание, что позволяет их применять под сложные задачи, например, в сфере капитального строительства.

Для сравнения SORMAT M10х55 в упаковке из двух штук стоит порядка 550 рублей. Такой анкерный болт на фото отличается даже от других аналогов. Длина изделия составляет 126 мм. Его можно приварит к арматуре. Главное учесть, что перед нами оцинкованная сталь.

Это значит, что нужно побольше прожечь оболочку металла, поскольку под слоем цинка будет сталь, которую можно варить. Изделие рекомендовано для работы в бетоне, и рассчитано на вырывающую силу в пределах 5,7 кН. Производитель аналогичных изделий steelpine славится качеством и индивидуальным подходом к производству.

У него можно заказать группу изделий на заказ, что позволит вписаться в проект и архитектуру любых капитальных зданий. Все анкерные болты по ГОСТ проходят сертификацию, закаливание стали, термическую обработку. Поэтому заказчик может быть уверен в качестве и несущей способности анкера.

Как видите, производителей много. Поэтому при выборе, прежде всего, нужно руководствоваться проектной сметой, требованиями геодезистов и технолога, а также вписываться в смету планируемых затрат. В смету, обычно, неплохо вписываются анкерные болты хилти. Для дома можно взять анкера из метизов.

Они дешевле, но свою функцию выполняют. Чем переплачивать, лучше купить больше дешевых анкеров и поставить их чаще. При установке дверей, например, можно комбинировать, а именно ставить на анкера и запенивать периметр коробки монтажной пеной, что тоже сыграет на жесткости конструкции. При капитальном строительстве экономить нельзя, особенно если к купленным изделиям будет привариваться строительная арматура.

Основные виды

Именно от основных видов, которые представлены в продаже, будут зависеть особенности монтажа не только самого болта, но и того изделия, которое вы будете фиксировать к стене. При этом современный рынок предлагает множество вариантов, но среди них хотелось бы выделить следующие разновидности:

1. Болт с гайкой. Этот вариант самый распространенный. Здесь конструкция имеет резьбу на шпильке, на которую, с предварительно установленной шайбой, накручивается гайка. Как мы говорили раньше, конструкция предполагает наличие распорной втулки. При монтаже, поместив изделие целиком в отверстие, диаметр которого должен быть не более чем диаметр распорной втулки, начинают закручивать гайку. При этом болт втягивается, расталкивает края распорной втулки, и она расширяется, прижимая изделие к краям проделанного отверстия. Соединение получается максимально прочным, простым и в то же время разборным. Последнее свойство является значимым, поскольку если применять сварочное соединение, то разобрать уже будет проблематично.

Анкерный болт с кольцом 2. Изделия с крюком и кольцом. От предыдущей разновидности здесь отличает то, что в вершине изделия располагается крюк. Он здесь не случайно, поскольку подобный анкер предназначен для монтажа в горизонтальной плоскости. На него удобно вешать что-то тяжёлое. Например, в спортивных залах такие анкера принято использовать для монтажа бойцовских груш к потолку. Именно спортивный инвентарь и удобно монтировать им, поскольку его всегда можно снять. В быту такой вид крепежа тоже имеет место быть, например, при подключении электричества к частному дому, когда на анкер вешают специальный зацеп с проводом. Одной из разновидностей можно считать аналогичные изделия с кольцом. Их применяют для более сложных и зачастую неразъемных соединений. Кольцо обеспечивает надежную жесткость, позволяет даже выдерживать нагрузки под альпинистами. В зависимости от назначения, само изделие может отличаться по длине, а также другим особенностям. Например, есть короткие, с увеличенным диаметром шайбы, с наличием дополнительного гальванического покрытия, либо обычные, а также изделия, покрытые цинковым слоем.

Довольно часто применяется анкерный болт двухраспорный. Это вариант крепежа, когда изделие имеет две втулки, одна из которых является дополнительным усиливающим узлом. Последнее обеспечивается дополнительной площадью соприкосновения со стенами.

Анкерный болт с крючком

Наиболее узкой разновидностью считается анкерный болт клиновый. Они не нашли широкого применения, как все вышеперечисленные, но тоже имеют место быть на мировом рынке. В отличие от предыдущих вариантов, где основным разборным узлом является втулка, здесь в качестве этого узла выступает подвижный элемент в форме клина.

Когда мы вращаем гайку, клинообразный элемент свободно перемещается. Находя максимально узкое место, он упирается и начинает расширяться под действием внешних сил. Таким образом, соединение получается надежным. Но, конструкция такого анкера сложнее, поэтому он обходится дороже.

Основным действием при монтаже является необходимость проделывать отверстие. Его желательно либо делать чуть меньше, либо таким же диаметром, как и диаметр втулки. В то же время есть и такие разновидности как забивные анкеры.

В отличие от предыдущих видов, здесь необходимо проделать отверстие, вставить туда специальные гильзы, выполнить ударное действие специальным гвоздём, после чего его извлечь и закрутить во внутреннее пространство болт, либо крюк или что-то другое, чтобы выполнить монтаж в дальнейшем.

Отличить изделия можно и по типу инструмента, которым будем работать. Зачастую в основании анкера лежит гайка, воздействуя на которую гаечным ключом можно создать необходимое давление. Это позволит расширить гильзу даже в самых труднодоступных местах. Что касается других модификаций, то это разновидности под отвёртку.

Анкерный болт с гайкой двухраспорный

Их покупают значительно реже, поскольку отвертка не способна создать такое усилие, как гаечный ключ. Но, это удобно тогда, когда производится скрытая установка анкерных болтов. Поэтому если такой тип и применяется, то при небольших диаметрах, например, когда диаметр втулки менее 12 мм.

Виды фундаментных болтов

По конструктивным особенностям выделяют 6 основных типов:

• Изогнутые
• С анкерной плитой
• Составные
• Съемные
• Прямые
• С коническим концом

Характеристики каждого вида

ГОСТ

Тип 1.2 (диаметр 24 ММ ГОСТ 24379.1-80) отличается тем, что устанавливается в «стаканы» готовых фундаментов, которые впоследствии заливаются бетоном.

2. Тип 2 (1-3) – болт фундаментный с анкерной плитой, который устанавливают до бетонирования путем погружения его в колодец.

3. Тип 3 (1-3) – анкер фундаментный составной. Нижнюю его шпильку и муфту монтируют до бетонирования основания. Верхняя часть шпильки составной конструкции ввинчивается в муфту. Затем схватывается с помощью сварки после установки оборудования. Оно обычно монтируется методом поворота или надвижки.

4. Тип 4 (1-3) – анкер фундаментный съемный. Он оправдан для применения тяжелого прокатного, кузнечно-прессового оборудования, когда в процессе эксплуатации необходим ремонт или замена оборудования. При установке этих типов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки устанавливаются уже после бетонирования.

5. Тип 5 – болт фундаментный прямой с шайбой и двумя гайками монтируют в готовые фундаменты. Их ставят уже в просверленные с помощью перфоратора отверстия. Крепятся они эпоксидным или силиконовым клеем или виброзачеканкой цементно-песчаной смесью.

6. Тип 6 (1-3) – болт фундаментный с коническим концом монтируется аналогично 5 типу – в готовый фундамент. При этом болт закрепляют разжимной цангой или цементным раствором при вибропогружении в него шпильки.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Виды анкеров

Классификация изделий происходит по разным признакам. Так, назначение может быть универсальным, рамным, потолочным или фундаментным, для плотного или пористого основания.

Форма бывает прямая ил изогнутая, поверхность гладкая, рефленая или с резьбой, а конструкция цельная или сборная.

Монтаж предполагает забивание, вкручивание, вклеивание или сквозное крепление. А на основании функциональных составляющих различают механические и химические анкера.

Рамный «якорь» Источник qurilish-mollari.uz

Механические

Группа механических анкеров представлена изделиями, которые устанавливают с применением физической силы и инструментов. В основной массе это продукция изготовлена из металла. Реже используются пластиковые дюбеля.

Забивные

Применяется такой тип анкера для устройства инженерных коммуникаций. Внешне крепеж похож на дюбель, который проталкивают в приготовленное отверстие. Он может быть изготовлен из металла или полимеров, а бесшовная втулка с зауженной нижней частью (лепестками) внутри имеет резьбу и расклинивающую вставку в виде акульего зуба. Лепестки распускаются при вкручивании болта или шпильки со сквозным прохождением.

К плюсам применения такого крепежа можно отнести следующее:

• быстрый монтаж;
• неглубокая посадка;
• сплошное погружение;
• надежная фиксация с компенсацией вибраций;
• низкая стоимость.

Но требуется соблюдать точность в формировании погружного отверстия. А также имеется ограничение — пористые материалы крошатся во время забивания втулки. Поэтому установка допустима только в конструкции монолитного типа с высокими показателями прочности.

Забивной анкер Источник stpulscen.ru

Алгоритм действий по установке забивного анкера для бетона такой:

1. Готовится отверстие, соответствующее внешним параметрам втулки;
2. В лунку погружается корпус с последующим расклиниванием посредством кернера;
3. Вкручивается болт.

К группе забивных относят потолочные анкеры и дюбель-гвозди. Их используют для сборки подвесных конструкций, монтажа закладных. Также актуален такой крепеж для установки опалубки, кабель-каналов, вентиляции, трубопровода. Вторичное применение метизов недопустимо, так как втулки не демонтируют. Поэтому нередко болты выступают в роли антивандального или противопожарного крепежа.

Клиновые

Предназначен такой анкерный болт по бетону для монтажа тяжелых конструкций. При этом опорное основание должно быть прочным, без пор. Дополнительно никакие рубашки не требуются.

Конструктивное исполнение метизов выглядит следующим образом:

• шпилька с резьбой и клиновидным расширенным концом;
• цанга;
• гайка.

Клиновой крепеж Источник freeimport.ru Анкер забивают в посадочное место с соответствующим диаметром. При выкручивании болта происходит смещение клина внутрь цангового зажима, лепестки которого начинают раздвигаться.

Распорные

По принципу действия распорный анкер для бетона схож с клиновым. Только вместо цангового зажима здесь увеличивается в диаметре нижняя часть цилиндра, в который вставлена шпилька. Втулок может 1-3 штуки. Это одноразовый крепеж, который способен выдерживать большие нагрузки. Погружение осуществляется на большой глубине (сравнительно с забивными дюбелями). Для пористых оснований использовать не рекомендуется, но плотность может иметь средние показатели.

По своей природе различают несколько 4 типа анкеров:

• КА — электрооцинкованный;
• КАК — горячеоцинкованный;
• КАН — стойкий к кислотам;
• RAR — из нержавеющей стали.

Распорная часть может быть исполнена в виде гильзы или втулки. Выступающая часть шпильки оформляется двумя способами: с гайкой на конце или кронштейном (крюком). Последние актуальны для устройства навесных конструкций.

Разновидности анкерных болтов

По срокам эксплуатации анкеры разделяют на временные и постоянные. Каждый из этих видов подразделяется в зависимости от метода крепления, материала, с которым происходит контакт, размеру, материалу изготовления.

По назначению

Так как сфера применения анкеров довольно широкая, по материалу основания их разделяют:

• Для полнотелых прочных материалов. Это может быть анкерный болт по бетону, кирпичу, камню.
• Для ячеистых хрупких блоков.

Также имеются приспособления, предназначенные для крепежа конструкций к гипсокартону, дереву, древесно-волокнистым и стружечным плитам.

Размеры

По длине и диаметру крепежные анкерные болты бывают:

• малые: с максимальной длиной до 5,5 см и диаметром до 0,8 мм;
• средние: длиной до 12 см и диаметром до 12 мм;
• большие: длиной не более 22 см и диаметром 24 мм.

Способы закрепления

Химический анкер

Крепиться анкерные болты могут двумя способами: механическим и химическим. У механических фиксация происходит, благодаря непосредственному воздействию рабочей части болта на основание.

• Клиновые. Имеют вид длинного стержня, в конце которого размещается деформирующая гильза. После вкручивания лепестки гильзы расширяются, за счёт чего анкер может выдерживать огромные нагрузки.
• Распорные. Стандартный вид болтов-анкеров, выполненный в виде стержня с конусовидным окончанием. Под воздействием поступательных движений стержень распирает гильзу, создавая надёжное фиксирующее крепление.
• Винтовые. Ещё одно название – болты Молли. Применяются при креплении пустотелых конструкций, имеющих низкую несущую силу. Оборудуются цангой, которая при закручивании упирается в материал с противоположной стороны.
• Втулочные. Состоят из нескольких элементов, включая цангу и расклинивающую часть. Во время закручивания анкера, расклинивающая часть входит в цангу, после чего происходит её распирание.
• Разжимные. Состоят и резьбовидного стержня, 4 продольных лепестков, оснащенных пружинным колечком, и гайкой у одной из сторон. Вращение стержня приводит к раскрыванию гайки и разжиманию лепестков, за счёт чего происходит расширение и закрепление под воздействием силы трения.
• Пружинные. Используются при работе с тонкими материалами и зачастую оснащаются крючком. Расширение происходит благодаря разворачиванию пружины.

Химические – дополнительно используется клейкий состав из полиэфирных смол. Такие анкеры не подлежат вторичному использованию и отличаются максимальной надёжностью крепления.

Конструкция

Механические анкерные болты подразделяют на несколько видов.

• С гайкой. Наиболее простой вид распорного крепёжного приспособления, имеющего конусообразный наконечник, гильзу, гайку и четыре выреза. Гайка служит фиксатором, с помощью которого болт входит в посадочное место. Как только стержень начинают вкручивать, гайка проворачивается по направлению часовой стрелки. В итоге гильза распирается, плотно закрепляя конструкцию.
• С крючком. Головка такого болта имеет вид крюка. Используется крепеж для тяжеловесных конструкций с фиксацией к плотным материалам (камень, бетон, кирпич). Принцип работы не отличается от стандартных анкеров – при вкручивании фиксирующая гайка деформируется, закрепляясь в посадочном гнезде.
• С кольцом. Анкер, зачастую применяемый для монтажа осветительных потолочных приборов, а также электрических кабелей. Внешний конец анкера представляет собой ушко, на которое подвешиваются устройства. Крепление осуществляется стандартно – фиксирующая гайка в конце позволяет раскрыться гильзе и запереть её в нужном углублении.
• С шестигранной головкой. Анкер под отвертку считается аналогом анкера с гайкой. Однако вместо стержня с гайкой применяется обычный болт. Его закручивают гаечным ключом либо отвёрткой, после чего гильза деформируется, что позволяет заполнить стенки углубления и создать надёжное крепление.
• Двухраспорные. В конструкции задействованы две гильзы (короткая и длинная). Короткая входит в длинную конусовидным концом. Как только происходит завинчивание гайки, короткая гильза распирается, что распирает длинную гильзу. Такие приспособления могут иметь конец в виде крюка или кольца. Зачастую их используют для повышения прочности крепления.
• Гвоздевые. Используются для работ с твёрдыми материалами при креплении конструкций с небольшим весом. По форме напоминают полый гвоздь, внутри которого спрятана расклинивающая часть. Болт вбивается молотком или при помощи электроинструментов.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Это интересно: Чем очистить медь в домашних условиях от окиси, черноты и налетов

Монтаж анкера в бетон

Установка анкера в бетон предполагает предварительное высверливание отверстия. Сверла выбирают в соответствии с диаметром конкретного крепежа. В случае с капсулами и синтетической пастой должен быть оставлен технологический зазор в 2 мм по окружности.

В зависимости от выбранного металлического анкера для бетона существуют различного рода нюансы:

1. Под цилиндр анкера в классическом исполнении, забивного типа или с шестигранной головкой, кольцом, крюком посадочное место необходимо очистить от пыли.
2. Распорный анкер предназначен для установки в бетон и каменные полнотелые конструкции. Болты с двумя укороченными втулками можно монтировать в пористое основание или с пустотами. Глубина отверстия должна немного превышать рекомендуемую, к диаметру и чистоте отверстия допустимы погрешности.

Ампульные анкеры имеют колбу из тонкого стекла, которая заполнена жидкой рабочей средой. Ее помещают в готовое отверстие, после чего приступают ко вкручиванию металлического болта. Это приводит к разрушению ампулы и затвердеванию полиэфирной смолы. А стекло в результате выступает в роли армирующего наполнителя.

Состав для инъекции выдавливают в очищенное посадочное место. Далее вставляют втулку. После затвердевания массы можно вкручивать болт, крюк или кольцо. Картриджи для удобства оснащены носиком. А в случае с тубами понадобится строительный пистолет.

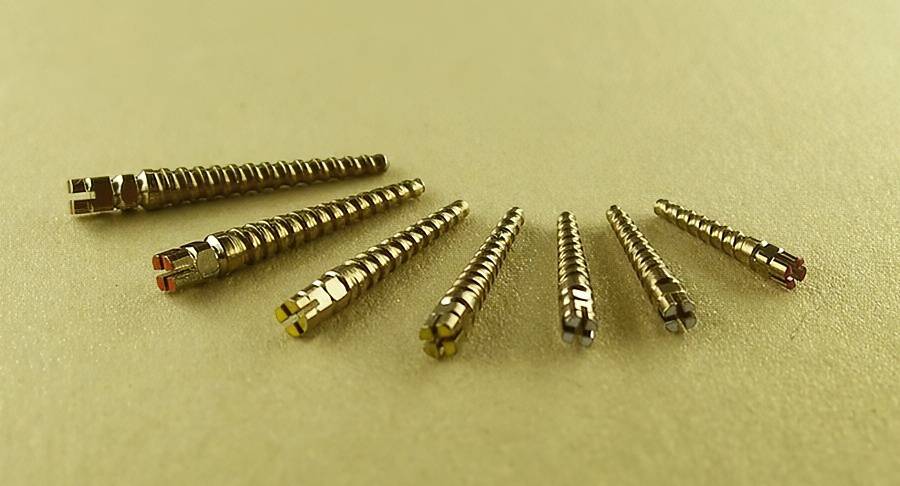

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

• Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
• Пассивные — прикрепляются за счет фиксирующего цемента.
• Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Механические анкерные болты для бетона

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью

При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ
