Аустенит

Разница между Аустенитной и Мартенситной нержавеющей сталью

Ключевое различие между Аустенитной и Мартенситной нержавеющей сталью заключается в том, что кристаллическая структура Аустенитной нержавеющей стали представляет собой гранецентрированную кубическую структуру, тогда как кристаллическая структура Мартенситной нержавеющей стали представляет собой объемно-центрированную кубическую структуру.

Существует четыре основных группы нержавеющей стали в зависимости от кристаллической структуры стали: аустенитная, ферритная, мартенситная и двухфазная. М икроструктура этих сплавов зависит от присутствующих в них легирующих элементов. Т аким образом, эти сплавы также имеют различные легирующие элементы.

Что такое Аустенитная нержавеющая сталь?

Аустенитная нержавеющая сталь — это тип нержавеющей стали, имеющий аустенит в качестве своей первичной кристаллической структуры. Данная кристаллическая структура аустенита является гранецентрированной кубической, в которой есть один атом в каждом углу куба, и есть один атом в каждой грани (в центре грани) . Получается такая структура с помощью добавления никеля, марганца и азота. Из-за своей кристаллической структуры аустенитные стали не подвергаются термообработке. Кроме того они являются немагнитными.

Структура Аустенитной нержавеющей стали

Аустенитная нержавеющая сталь подразделяется на два основных типа: 300 и 200. Первая приобретает аустенитную структуру после добавки никеля, тогда как во второй никель заменяют на марганец и азот. Нержавеющая сталь 300 имеет множество подтипов. Самой распространенной является тип 304 (она ещё называется как 18/8 или A2). Нержавеющая сталь 304 используется для изготовления кухонной утвари, столовых приборов, а также для изготовления кухонного оборудования. Следующая по распространенности является нержавеющая аустенитная сталь 316. Для повышения устойчивости к кислотам и для устойчивости к локальным воздействиям — она содержит молибден.

Описание и характеристики

Стали разделяют на две группы относительно состава их основы и содержания легирующих элементов, таких как никель и хром:

• Композиции, в основе которых содержится железо: никель 7%, хром 15%; общее количество добавок — до 55%;
• Никелевые и железоникелевые композиции. В первой группе содержание никеля начинается от 55% и больше, а во второй — от 65 и больше процентов железа и никеля в соотношении 1:5.

Благодаря никелю можно добиться повышенной пластичности, жаропрочности и технологичности стали, а с помощью хрома — придать требуемую коррозийность и жаростойкость. А добавление других легирующих компонентов позволит получать сплавы с уникальными свойствами. Компоненты подбирают в соответствии со служебным предназначением сплавов.

Для легирования преимущественно используют:

• Ферритизаторы, стабилизирующие структуру аустенитов: ванадий, вольфрам, титан, кремний, ниобий, молибден.
• Аустенизаторы, представленные азотом, углеродом и марганцем.

Все перечисленные компоненты расположены не только в избыточных фазах, но и в твердом растворе из стали.

Марки аустенитной стали

Все классы можно поделить на три категории:

• Коррозионностойкие: 08Х18Н10, 12Х18Н10Т, 06Х18Н11 (они содержат хром и никель), 10Х14Г14Н4Т, 07Х21Г7АН5 (с добавкой марганца), 08Х17Н13М2Т, 03Х16Н16ЬЗ (особенность – наличие молибдена), 02Х8Н22С6, 15Х18Н12С4Т10 (в них много кремния).
• Жаропрочные, например, 08Х16Н9М2, 10Х14Н16Б, 10Х18Н12Т, 10Х14Н14В2БР. Особенностью является наличие в них бора, вольфрама, ниобия, ванадия или молибдена.
• Хладостойкие: 03Х20Н16АГ6 и 07Х13Н4АГ20, в них очень много хрома и никеля.

Обратите внимание на маркировку, она обусловлена нормативным документом, ниже о нем

ГОСТ 5632-2014

Данный документ диктует требования к каждой конкретной марке. В представленных там таблицах перечисляются качества и показатели, которые отвечают за итоговый результат – прочность, износостойкость и пр. Посмотрим на маркировку и отметим, что она сочетает в себе цифры и буквы. Литеры обозначают ту легирующую добавку, которая находится в наибольшем количестве (мельчайшие примеси могут не отображаться в названии, но будут перечислены в техническом паспорте сплава). В самом начале стоит только цифра – это сотые доли углерода. Затем буква добавки с последующим уточнением – сколько процентов. Посмотрим на простом примере. 06Х18Н11, в этой марке:

• 0,06% углерода;
• 18% хлора;
• 11% никеля.

Представим таблицу элементов, которые содержатся в наиболее распространенных марках:

Устойчивость – аустенит

Влияние хрома на положение фаз в сплавах железа с 8 % Ni ( Кинцель.

Устойчивость аустенита в сильной степени зависит от суммарного влияния легирующих присадок.
 

Кинетические кривые изотермического распада переохлажденного аустенита А эвтектоид-ной стали.

Устойчивость аустенита зависит от степени переохлаждения. Наименьшей устойчивостью аусте-нит обладает при температурах, близких к 550 С. Для эвтектоидной стали время устойчивости аустенита при 550 – 560 С составляет около 1 с. При повышении или понижении температуры относительно 550 С устойчивость аустенита возрастает.
 

Устойчивость аустенита зависит от его химического состава: все легирующие – элементы, исключая кобальт, повышают устойчивость переохлажденного аустенита, особенно в области перлитного превращения.
 

Диаграмма состояния железо-хромоникелевых сплавов с содержанием 0 1 % С при быстром охлаждении с температур аустенизации.

Устойчивость аустенита зависит от суммарного влияния легирующих элементов.
 

Устойчивость аустенита против распада в легированных сталях повышается, критическая скорость закалки уменьшается, а прокаливаемость стали увеличивается. Наибольшее влияние на прокаливаемость оказывают марганец, хром и молибден; несколько меньше влияние кремния и никеля. При введении в сталь карбидообразующих легирующих элементов изменяется также и форма С-образной кривой. На рис. 79 приведена С-образная кривая для эвтектоидной стали ( С 0 8 %), легированной разным количеством хрома. Из рисунка видно, что кривые изотермического распада этой стали, по сравнению с эвтектоидной углеродистой, сдвинуты вправо. Практическое значение этого заключается в том, что структура игольчатого троостита может быть получена в легированной стали при выдержке ее не при одной какой-то температуре, как в углеродистой стали, а в двух интервалах температур.
 

Участок диаграммы состояния железоуглеродистых сплавов.

Устойчивость аустенита в перлитной области повышается с увеличением размеров аустенитного зерна, а также по мере достижения более полного растворения карбидов в аустените.
 

Псевдобинарная диаграмма для сталей с 18 % хрома, 8 % никеля и разным содержанием углерода.| Влияние хрома на положение.

Устойчивость аустенита в сильной степени зависит от суммарного влияния легирующих присадок. При этом чем ближе состав сплава лежит к границе, отделяющей – область от a – области, тем большую неустойчивость проявляет сплав при изменении условий, способствующих восстановлению равновесия.
 

Микроструктура, полученная с помощью электронного микроскопа ( X 7500. а – перлит. б – сорбит. в – троостит.| Микроструктура мартенсита.

Устойчивость аустенита в значительной мере зависит от степени переохлаждения. Наименьшую устойчивость аустенит имеет при температурах, близких к 550 С.
 

Твердость углеродистой стали в зависимости от содержания углерода и термической обработки ( твердость отожженной углеродистой стали указана для структуры зернистого перлита.

Термооптическое излучение

Во время термообработки, кузнец вызывает фазовые изменения в системе железо-углерод для управления механическими свойствами материала, часто используя процессы отжига, закалки и отпуска. В этом контексте цвет света или «излучение черного тела », излучаемый деталью, является приблизительным датчиком температуры. Температуру часто измеряют, наблюдая за цветовой температурой работы, с переходом от темно-вишнево-красного к оранжево-красному (от 815 ° C (1499 ° F) до 871 ° C (1600 ° F)).), соответствующего образованию аустенита в средне- и высокоуглеродистой стали. В видимом спектре яркость этого свечения увеличивается с повышением температуры, а когда оно становится вишнево-красным, его интенсивность близка к самой низкой и может быть не видна в окружающем свете. Поэтому кузнецы обычно аустенируют сталь в условиях низкой освещенности, чтобы точно определить цвет свечения.

Общие сведения

Аустенитная сталь — особая разновидность нержавеющей стали. Стали аустенитного класса содержат железо, а также различные легирующие компоненты — никель, марганец, азот, алюминий, хром, молибден.

Железо и легирующие элементы в стали образуют кубическую кристаллическую решетку. Подобную структуру называют аустенитом. Кристаллическая решетка обусловливает ряд характерных физических свойств аустенита — сохранение твердости при тепловой обработке, почти полное отсутствие магнитных свойств материала, высокая химическая инертность.

Для удобства аустенитные стали делят на два условных класса. В первую категорию попадают материалы с большим содержанием никеля. Во вторую категорию включаются материалы с большим содержанием марганца и азота, а также с незначительным содержанием никеля.

Вторые материалы обладают более высокой прочностью, однако стоят они на порядок дороже. К тому же аустенит на основе никеля лучше переносит воздействие агрессивных химических сред (кислоты, щелочи, сильные соли, радиоактивные вещества).

Из стали-аустенита делают различную технику, вещи, оборудование. Это могут быть приборы учета, столовые приборы, металлические балки, турбины, конструкционные элементы, автомобильные детали, специальную технику для нужд химической промышленности и так далее.

Еще одна крупная сфера применения аустенита — изготовление радиооборудования. Отсутствие магнитных свойств в данном случае идет на пользу — обычные стальные сплавы могут вносить в радиосигнал определенные искажения, тогда как аустенит будет передавать сигнал без задержек, потерь, искажений.

Поведение в простой углеродистой стали

По мере охлаждения аустенита углерод диффундирует из аустенита и образует богатый углеродом карбид железа (цементит) и оставляет после себя бедный углеродом. феррит. В зависимости от состава сплава образуется наслоение феррита и цементита, называемое перлит, может образоваться. Если скорость охлаждения очень высокая, углерод не успевает диффундировать, и сплав может испытывать большие искажение, известное как мартенситное превращение в котором он превращается в мартенсит, а Телоцентрированная тетрагональная структура (BCT). Скорость охлаждения определяет относительные пропорции мартенсита, феррита и цементита и, следовательно, определяет механические свойства получаемой стали, такие как твердость и предел прочности.

Высокая скорость охлаждения толстых секций вызовет резкий температурный градиент в материале. Внешние слои термообработанной детали будут быстрее остывать и сильнее сжиматься, вызывая растяжение и термическое окрашивание. При высоких скоростях охлаждения материал превратится из аустенита в мартенсит, который намного тверже и будет образовывать трещины при гораздо более низких деформациях. Изменение объема (мартенсит менее плотный, чем аустенит) могут также создавать напряжения. Разница в скоростях деформации внутренней и внешней части детали может привести к развитию трещин во внешней части, что вынуждает использовать более низкие скорости закалки, чтобы избежать этого. Легированием стали вольфрам диффузия углерода замедляется, и превращение в аллотроп BCT происходит при более низких температурах, что позволяет избежать растрескивания. Считается, что у такого материала повышена закаливаемость. Темперирование после закалки часть хрупкого мартенсита преобразуется в отпущенный мартенсит. Если сталь с низкой закаливаемостью подвергается закалке, значительное количество аустенита будет оставаться в микроструктуре, в результате чего сталь будет испытывать внутренние напряжения, которые делают продукт склонным к внезапному разрушению.

Аустенитные стали

Аустенит — это твердый однофазный раствор углерода до 2 % в y-Fe. Главная его особенность заключается в последовательности, в которой располагаются атомы, т. е. в строении кристаллической решетки. Она бывает 2 типов:

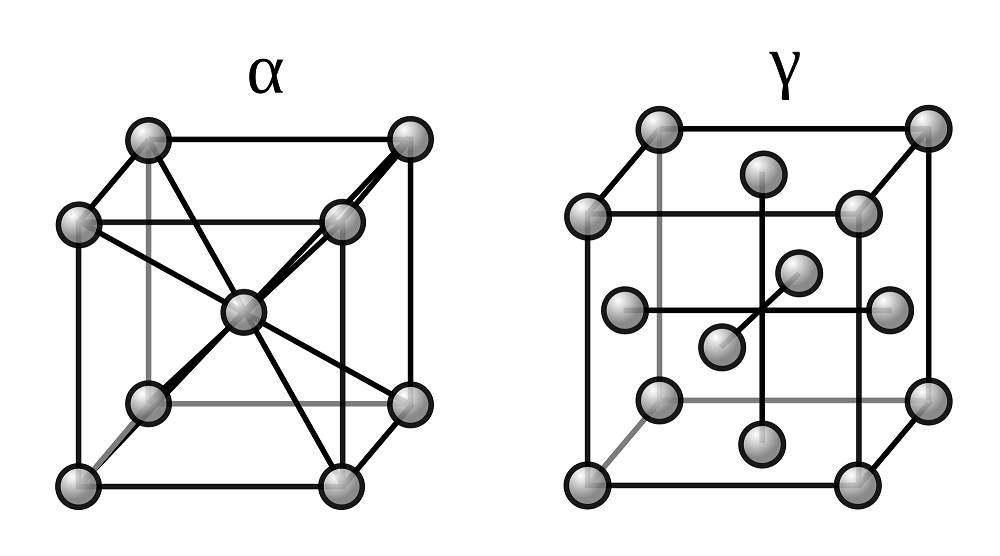

1. ОЦК a-железо (объемно – центрированная – по одному атому располагается в 8-ми вершинах куба и 1 в центре).
2. ГЦК y-железо (гране-центрированная по одному атому находится в 8-ми вершинах куба и по одному находятся на каждой из 8-ми граней, всего 16 атомов).

Простыми словами: аустенит — это структура или состояние металла, определяющая его технические характеристики, которые получить в другом состоянии невозможно, т.к. меняя строение, металл изменяет и свойства. Без аустенита невозможна такая технология как закалка, которая является самой распространенной, дешевой, технически доступной, а в некоторых случаях и единственной технологией упрочнения металла.

Твёрдость аустенита

На твёрдость аустенита влияют различные факторы, прежде всего — содержание растворённого углерода (и других легирующих элементов, образующих твёрдые растворы замещения), следовательно чёткого и единственного значения твёрдости аустенита быть не может (известен лишь порядок значений твёрдости аустенита). Поэтому значения твёрдости аустенита, как правило, указываются в некотором диапазоне, и поэтому в разных источниках мы находим несколько отличающиеся значения твёрдости аустенита. Например, согласно твердость аустенита по Бринеллю 160-200 HB.

При металлографическом анализе в каждом конкретном случае (сплав, отливка) желательно определять твердость аустенита экспериментальным образом, набирая дополнительную статистическую информацию (см. Твёрдость, Микротвёрдость).

Свойства термической обработки

Жаростойкие и жаропрочные марки могут подвергаться разным типам тепловой обработки, чтобы нарастить полезные свойства и модифицировать уже имеющуюся структуру зерен. Речь идет о числе и принципе распределения дисперсных фаз, величине блоков и собственно зерен и тому подобное

Отжиг такой стали помогает уменьшить твердость сплава (иногда это важно при эксплуатации), а также устранить излишнюю хрупкость. В процессе обработки металл нагревается до 1200 градусов на протяжении 30−150 минут, потом его необходимо как можно быстрее охладить

Сплавы со значительным количеством легирующих элементов, как правило, охлаждаются в маслах или на открытом воздухе, а более простые — в обычной воде.

Нередко проводится двойная закалка. Сначала выполняют первую нормализацию составов при температуре 1200 градусов, затем следует вторая нормализация при 1100 градусах, что позволяет значительно увеличить пластические и жаропрочные показатели.

Добиться повышения жаропрочности и механической прочности можно в процессе двойной термической обработки (закалка и старение). До эксплуатации проводится искусственное старение всех жаропрочных сплавов (то есть выполняется их дисперсионное твердение).

Значение линий диаграммы

Границы, пересекающиеся друг с другом, отмечают определенные области на диаграмме. Внутри каждой зоны может существовать отдельная фаза или две фазы. На границе происходит фазовый переход. Эти области являются фазовыми полями, они указывают фазы, присутствующие для определенного состава и температуры сплава.

На диаграмме имеется несколько характерных линий, обозначаемых как A₁, A₂, A₃, A₄ и A_CM. При повышении или понижении температуры металла на этих границах происходит фазовый переход. Обычно при нагревании сплава его температура повышается, но вдоль этих линий нагрев приводит к перестройке структуры в другую фазу, и, таким образом, температура перестаёт расти до тех пор, пока фаза полностью не изменится. Этот процесс называется термической остановкой.

Элементы легированной стали – никель, марганец, хром, и молибден – влияют на положение этих границ на фазовой диаграмме. Границы могут сдвигаться в любом направлении в зависимости от используемого элемента. Например, на диаграмме состояния железа и углерода добавление никеля понижает границу A₃, а добавление хрома увеличивает её.

Мартенсит в хромоникелевых аустенитных сталях

В пределах марочного состава в сталях типа Х18Н10 хром, никель, углерод и азот способствуют понижению температуры мартенситного превращения, которое вызывается охлаждением или пластической деформацией.

Влияние титана и ниобия может быть двояким. Находясь в твердом растворе, оба элемента повышают устойчивость аустенита в отношении мартенситного превращения. Если же титан и ниобий связаны в карбонитриды, то они могут несколько повышать температуру мартенситного превращения. Это происходит потому, что аустенит в этом случае обедняется углеродом и азотом и становится менее устойчивым. Углерод и азот являются сильными стабилизаторами аустенита.

Как увидеть аустенит?

Как известно, аустенит является твердым раствором углерода в -железе и расположен на диаграмме состояния железо-углерод (рис.1,а) выше 727С (температура перлитного превращения). Поэтому при комнатной температуре увидеть настоящий аустенит невозможно. Можно увидеть аустенит в высокотемпературном микроскопе при нагреве.

При комнатной температуре мы обычно можем увидеть аустенит в легированной стали. В этих сталях много легирующих элементов (кроме углерода), поэтому аустенит в них существует при комнатной температуре. Это, например, нержавеющая сталь (рис.1,б).

а	б

Рисунок 1. Фрагмент диаграммы состояния железо-углерод (а) и структура аустенита (б) (съемка через зеленый фильтр.).

Можно наблюдать остаточный аустенит после закалки, если в стали содержится больше 0,6% углерода. Как он формируется? Известно, что мартенситное превращение при закалке происходит с увеличением объема, т.е. мартенсит занимает больший объем, чем исходный аустенит. Поэтому, чем дальше идет мартенситное превращение, тем больше сжимается тот аустенит, который еще не превратился в мартенсит. Известно, что аустенит стабилизируется пластической деформацией, т.е. чем больше его сжать, тем хуже он будет превращаться в мартенсит. В какой-то момент превращение вообще остановится, а аустенит останется в стали в «зажатом» виде. Это будут отдельные включения, расположенные случайно. На рис.2 аустенит виден в виде белых включений на фоне мартенсита.

Рисунок 2. Остаточный аустенит в стали после закалки.

Можно ли создать в обычной стали структуру с большим количеством остаточного аустенита? Вероятно, если сжать определенный участок металла при закалке «целенаправленно», то можно создать большую зону с остаточным аустенитом. Такое возможно в процессе плазменной резки, когда поток плазмы расплавляет металл в зоне реза (рис.3).



Рисунок 3. Процесс плазменной резки. (http://novator-grp.ru/rus/projects/Hypertherm/ ; Дата доступа – 25.04.2014)

В процессе резки поверхность реза нагревается. Можно представить себе, как распределится температура в зависимости от расстояния до линии реза (рис.4). Поверхность реза нагревается до температуры, достаточной для поверхностной закалки. Это зона 1. Зона 2 нагреется, очевидно, до температуры выше, чем 727С. Охлаждаться она будет не так быстро, как зона 1. В этой зоне закалки не произойдет, но структура изменится Зона 3 останется без существенных изменений, так как нагреется до температуры ниже 727С.



Рисунок 4. Схема расположения структурных зон при плазменной резке.

Действительно, на поверхности шлифа (после травления реактивом 4% азотной кислоты в этиловом спирте) выявляется слой изменившейся структуры (рис.5).



Рисунок 5. Структура стали вблизи линии плазменного реза.

На поверхности имеется зона (1) толщиной порядка 50-100 мкм. Это зона закалки со структурой мартенсита. После нее следует зона с двухфазной структурой (2). Толщина зоны составляет порядка 250 мкм. В данной зоне однозначно присутствует феррит (α-Fe), который является матрицей материала (был до обработки плазмой). И есть еще светлые, достаточно крупные, участки структуры с четкими границами. Итак, что может быть белым в структуре стали при травлении традиционным реактивом? Аустенит, феррит, цементит. Как их разделить? Можно измерить твердость.В зоне 1 твердость колеблется в пределах 3000-3500 ГПа. Такую твердость имеет троостит или мартенсит отпуска. Микротвердость во второй зоне составляет 2254 ГПа, что соответствует ферриту. Известно, что твердость аустенита в 2-2,5 раза выше, чем феррита, твердость цементита превышает твердость феррита приблизительно в 10 раз. Поэтому светлой фазой может быть только аустенит.Рентгеноструктурный анализ это подтвердил. Обнаружено Fe_γ – остаточный аустенит.Главное! Поскольку процесс изменения структуры начался с поверхности, где шла закалка, формирующийся мартенсит сдавил зону 2 и не дал аустениту превратиться до конца. Превращение «застряло» в области GPS диаграммы состояния железо-углерод на этапе превращения аустенита в феррит.На рис. 6 показана зона 2 при большом увеличении. Светлая фаза – аустенит, более темная – феррит.



Рисунок 6. Структура стали в зоне 2.

Влияние закалки на особенности распада аустенита. Мартенсит

Закалка – это вид термической обработки, суть которого заключается в быстром нагревании до высоких температур выше критических точек Ac3 и Acm, после чего следует быстрое охлаждение. Если снижение температуры происходит с помощью воды со скоростью больше 200˚С за секунду, то образуется твердая игольчатая фаза, имеющая название мартенсит.

Он являет собой пересыщенный твердый раствор проникновения карбона в железо с кристаллической решеткой типа α. Вследствие мощных перемещений атомов она искажается и формирует тетрагональную решетку, что и выступает причиной упрочнения. Сформированная структура имеет больший объем. В результате этого кристаллы, ограниченные плоскостью, сжимаются, зарождаются игольчатые пластины.

Мартенсит – прочный и очень твердый (700-750 НВ). Образуется исключительно в результате высокоскоростной закалки.

Методы получения аустенита

Стали аустенитного класса образуются в процессе появления и роста зерен исходной микроструктуры металлического изделия. Формирование аустенита осуществляется на поверхности раздела фаз феррита и карбида. Карбидные частицы постепенно растворяются в твердом растворе аустенита.

Получить аустенит также можно из эвтектоидной модификации железа, состоящей из феррита и цементита. Для этого исходную металлическую заготовку необходимо нагреть до температуры 900 °C

Важно, чтобы в сплаве присутствовала минимальная концентрация углерода, равняющаяся 0,66%. Во время этого процесса феррит превращается в аустенит, а цементит полностью растворяется

В итоге сформируется нержавеющая аустенитная сталь.

При производстве металлических заготовок из аустенитных сталей, стабилизированных титаном, необходимо в вакуумно-индукционной печи переплавить металл. Полученный расплав выдерживают в течение длительного периода для его деазотирования. Количество времени, требуемого для этого процесса, зависит от массы исходного изделия. После выдержки в расплавленный аустенит вводится смесь из титана и нитридообразующих химических элементов.

Для получения устойчивой аустенитной структуры в состав исходной модификации железа добавляются хром и никель

При этом важно соблюдать пропорции. Процентное содержание никеля должно составлять не менее 20%, хрома – не более 19%

Эти химические вещества повышают устойчивость аустенита к высоким температурам и большим нагрузкам. Также они увеличивают выделение карбидов. Материал становится коррозионностойким.

При добавлении хрома и никеля в состав железной модификации нужно выдерживать материал в течение более длительного времени. Очень часто в полученный раствор добавляется смесь из молибдена или фосфора. Эти химические вещества увеличивает вязкость и усталостную прочность железного сплава. Для снижения износа полученного аустенита используют дополнительные легирующие материалы и энергоемкие карбиды.

Что такое аустенитные стали

Легированные стали с внедрением в структуру никеля 8%-10% приобретают другие свойства. Никель способен сохранять аустенитную фазу при комнатной температуре, вплоть до плавления. В кристаллической решетке металла происходит замещение атомов железа на никель. Форма имеет структуру в виде куба.

Что обеспечивает прочное соединения и придает различные спецефические свойства. Обладают такие металлы коррозионностойкостью, хорошей пластичностью. Такую столь используют в пищевой промышленности, машиностроении, нефтеперерабатывающие предприятия. К примеру несколько видов сталей 08Х18Н10Т, AISI 306, AISI 316.

При температуре свыше 570 градусов происходит распад аустенитной фазы на феррит и ледебурит. В чистом железе наблюдается аустенитное состояние от 910 до 1401 градуса. В углеродистых сталях твердый раствор ( аустенит) существует чуть ниже 727 Цельсия. Когда углерод замещает атомы железа. Аустенитная структура может существовать как и во всей кристаллической решетке так и в верхних слоях металла.

Имеются и другие сплавы с повышенной стойкостью к коррозии при высоких температурах. Их еще называют жаростойкие с умеренным рабочим давлением и жаропрочные с нагрузкой. Эксплуатация таких сталей проходит при температуре до 1100 градусов. К таким сталям относятся марки 08Х16Н9М2, 10Х14Н16Б, 10Х14Н14В2БР. Применяют в турбинах выхлопной системы, Производство клапанов впускных и выпускных, в головках двигателя. Где происходит динамическая нагрузка при высокой температуре сгорания топлива.

А ток же хладостойкие сплавы используемые в криогенных установках по сжижению газов, заморозки различных клеток и тому подобное. Диапазон работы такой стали очень большой. Но при комнатной температуре его свойства ослабевают. Главная особенность коррозионостойкость к жидкому азоту и другим веществам. Есть несколько типов сталей с такими свойствами 03Х20Н16АГ6, 7Х13Н4АГ2. Все известные стали придерживаются норм по ГОСТ 5632-72.

Все стали имеющие аустенитную структуру решетки относятся к классу коррозиестойких при различных температурах эксплуатации в широком диапазоне. Такие стали трудно обрабатываются механически. Плохая теплопроводность затрудняет использование горячей ковки. И не все стали нержавеющие можно закалять. Приводит к потери своих свойств. Большая часть металлов имеет хорошую вязкость. Режущая часть инструмента подвержена коррозионной диффузии. Налипанию материла на кончик резца. Сам материал при незначительной деформации уплотняется что приводит к изменению физических свойств. Это обосновывает затраты на производство таких сталей и ее стоимость.

• Кузнечная сварка дамасской стали Даже не смотря на то, что кузнечная сварка давно уже уступила место в промышленности сварке дуговой, еще существуют области, в которых она по прежнему востребована. В частности, мастера-ножеделы применяют ее…
• Электроды ниат-5 Сварочные электроды на основе никеля хрома молибдена и азота. Важные составляющие стержня. Ограничение по сварке в потолочном режиме и на спуск. При концентрации азота в металле шва образуются поры. Маркой…
• Сварочные электроды нч-2 Электроды для чугуна НЧ-2 говорят за себя. Наплавка на чугун второго типа. Применяется для ковкого графитового, высокопрочного чугуна. В основ ном для устранения дефектов литья трещин. В составе проволоки электрода…
• Электроды цл-9 Универсальные электроды для сварки нержавейки и разнородны сталей представлены маркой ЦЛ-9. Первое предназначение для сваривания двухслойной стали со стороны поверхности подверженной к агрессивным средам. Иными словами шов стойко переносит воздействие…
• Технология сварки алюминия со сталью Надежный способ сваривание железа и алюминия через биметалл. Биметалл-это композиционный материал состоящий из нескольких слоев разнородных металлов. Способы его изготовления путем одновременного проката через валы. Происходит диффузия молекул между слоями.…

Сплавы, устойчивые к коррозии и перепадам температур

Широкий спектр добавок позволяет создать особые стали, которые будут применены для изготовления компонентов конструкций и будут работать в криогенных, высокотемпературных и коррозионных условиях. Поэтому составы разделяют на три типа:

• Жаропрочные и жаростойкие.
• Стойкие к коррозии.
• Устойчивы к воздействию низких температур.

Жаростойкие сплавы не разрушаются под влиянием химикатов в агрессивных средах, могут использоваться при температуре до +1150 градусов. Из них изготавливают:

• Элементы газопроводов;
• Арматуру для печей;
• Нагревательные компоненты.

Жаропрочные марки на протяжении длительного времени могут оказывать сопротивление нагрузкам в условиях повышенных температур, не теряя высоких механических характеристик. При легировании используются молибден и вольфрам (на каждое дополнение может отводиться до 7%). Для измельчения зерен в небольших количествах применяется бор.

Аустенитные нержавеющие стали (стойкие к коррозии) характеризуются незначительным содержанием углерода (не более 0,12%), никеля (8−30%), хрома (до 18%). Проводится термическая обработка (отпуск, закалка, отжиг). Она важна для изделий из нержавейки, ведь дает возможность хорошо держаться в самых разных агрессивных средах — кислотных, газовых, щелочных, жидкометаллических при температуре 20 градусов и выше.

У хладостойких аустенитных композициях содержится 8−25% никеля и 17−25% хрома. Применяют в криогенных агрегатах, но стоимость производства существенно возрастает, потому используются очень ограниченно.

Особенность коррозийной стойкости при использовании в кислотных средах

Одна из причин, по которым аустенитные стали получили большое распространение, оказывается стойкость к использованию материала в азотной кислоте. Здесь показатели меняются при различном уровне стойкости и меняются в зависимости от того, какая разновидность стали была выбрана.

Для лучшего отражения показателей, при которых материал получает первый балл стойкости. Мы составили приведенную ниже таблицу:

Тип кислотной среды с процентным содержанием	Температура
в 65 %-ной азотной кислоте	до 85 ºС;
в 80 %-ной азотной кислоте	до 65 ºС;
100 %-ной серной кислоте	до 65 ºС;
в смесях азотной и серной кислот: (25 % + 70 %) и 10 % + 60 %)	до 70 ºС
в 40 %-ной фосфорной кислоте	100 ºС.

Перечисленные в таблице выше параметры характерны для достижения первого балла стойкости для таких типов аустенитных хромоникелевых сталей, как 12Х18Н10Т, 12Х18Н12Б и 02Х18Н11.

Помимо перечисленных кислот, материал хорошо справляется с сохранением эксплуатационных свойств при воздействии других типов кислот и щелочей. Среди них:

• уксусная;
• муравьиная;
• лимонная;
• NaOH;
• КОН.

СТРУКТУРА

Две модификации кристаллической решетки железа

Для железа установлено несколько полиморфных модификаций, из которых высокотемпературная модификация – γ-Fe(выше 906°) образует решетку гранецентрированного куба типа Сu (а = 3,63), а низкотемпературная – α-Fe-решетку центрированного куба типа α-Fe (a = 2,86).
В зависимости от температуры нагрева железо может находиться в трех модификациях, характеризующихся различным строением кристаллической решетки:

1. В интервале температур от самых низких до 910°С —а-феррит (альфа-феррит), имеющий строение кристаллической решетки в виде центрированного куба;
2. В интервале температур от 910 до 1390°С — аустенит, кристаллическая решетка которого имеет строение гранецентрированного куба;
3. В интервале температур от 1390 до 1535°С (температура плавления) — д-феррит (дельта-феррит). Кристаллическая решетка д-феррита такая же, как и а-феррита. Различие между ними только в иных (для д-феррита больших) расстояниях между атомами.

При охлаждении жидкого железа первичные кристаллы (центры кристаллизации) возникают одновременно во многих точках охлаждаемого объема. При последующем охлаждении вокруг каждого центра надстраиваются новые кристаллические ячейки, пока не будет исчерпан весь запас жидкого металла.
В результате получается зернистое строение металла. Каждое зерно имеет кристаллическую решетку с определенным направлением его осей.
При последующем охлаждении твердого железа при переходах д-феррита в аустенит и аустенита в а-феррит могут возникать новые центры кристаллизации с соответствующим изменением величины зерна

Изделия из аустнитных сталей

Полуфабрикаты, в которых поставляется сталь, представляет собой:

• Листы, толщиной 4-50 мм с гарантированным химическим составом и механическими свойствами.
• Поковки.  Ввиду сложной обработки этих сталей методом сварки, изготовление некоторых деталей представляет собой получение практически готовых изделий уже на этапе литья. Это роторы, диски, турбины, трубы двигателей.

Методы соединения аустенита:

• Припой – очень сильно ограничивает использование металла при t более 250 °С;
• Сваривание – возможно в защитной атмосфере (газовой, флюсовой), при последующей термической обработке.
• Механическое соединение – болты и другие крепежные элементы,  изготовленные из аналогичного материала.

Аустенитные стали одни из самых дорогих технических сталей, использование которых ограничивается  узкой специализацией оборудования.

Рейтинг: /5 –
голосов

Чистое железо

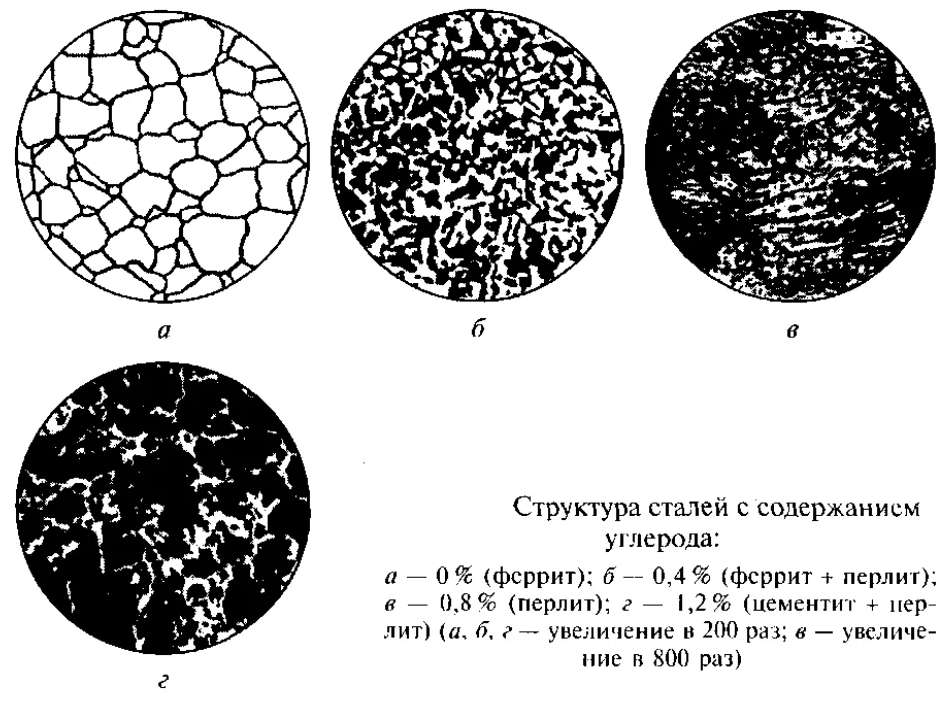

Цементит  представляет собой соединение железа и углерода (fe3c) карбонизированного. Цементит содержит 6,67% углерода. Температура плавления цементита около 1600°С. Он имеет сложную кристаллическую решетку. Железо-самый твердый и хрупкий компонент углеродного сплава. Цементит неустойчив, при определенных условиях реакция Fe3C> 3Fe +С вызывает образование и разложение свободного углерода в виде графита.

Чем больше цементита в железоуглеродистом сплаве, тем выше твердость.

Графит является аллотропным вариантом углерода. Графит мягкий, и его прочность очень низкая. Чугун и графитизированная сталь входят в состав в виде включений различной формы.

Перлит (Р) представляет собой механическую смесь феррита и цементита, содержащую 0,8% углерода. Он образуется при перекристаллизации (коллапсе) аустенита при температуре 727°С. этот распад называется эвтектоидным, а перлит-эвтектоидным. Перлит обладает высокой прочностью, твердостью, что повышает механические свойства сплава.

Редебрит представляет собой механическую смесь аустенита и цементита, содержащую 4,3% углерода. Образуется в результате эвтектического превращения при температуре 1147 ° С. При температуре 727°с аустенит превращается в перлит, а после охлаждения красный брикет превращается в смесь перлита и цементита. Редебрит обладает высокой твердостью и превосходной хрупкостью. Все белое входит в состав чугуна.
