Подготовка к изготовлению бадьи
При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.
В этом случае требуется приобрести:
- Прокат нужной толщины и качества;
- Для монтажа конструкции – специальные направляющие;
- Аппарат для сварки;
- Отрезной инструмент любого типа.
Совет: Для самостоятельного изготовления и домашнего использования, объем емкости стоит выбирать небольших размеров, примерно — 0,5 м³. В этом случае нет необходимости изготавливать дополнительно цилиндрическую верхнюю часть корпуса, что увеличит скорость загрузки приспособления.
Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.
Инструкция получения заготовки:
По требуемому объему рассчитать параметры конуса:
Определив оптимальные размеры радиусов изделия, подсчитывается его высота.
- По полученным размерам подготавливается шаблон детали;
- Шаблон переносится на металлический лист.
Изготовление емкости
При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.
После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.
Изготовление каркаса
Чтобы конструкция имела высокую прочность и надежность, полученную емкость нужно посадить в каркас:
- Для его изготовления можно применять арматуру диаметром 10 мм или 12 мм, профильные или гнутые уголки и швеллера.
- Собирается куб, у которого основания имеют вид квадратов, сторона которых соответствует верхнему диаметру изготовленной емкости.
- Длина конструкции равна высоте бадьи. Дополнительно, в нижней плоскости каркаса изготавливается квадрат, со сторонами равными нижнему диаметру конуса.
- При установке конуса используются элементы, удерживающие его в нужном положении и обеспечивающие жесткость всей конструкции.
- К каркасу привариваются петли для перемещения изделия краном.
Как изготавливается бадья для заливки бетона туфелька, все желающие могут узнать, просмотрев видео в этой статье.
Часто при возведении зданий или других сооружений, на строительную площадку нужно доставить бетонный раствор, а затем вылить его в специальную емкость. Для этого используется бадья для подачи бетона.
Это поможет упростить процесс строительных работ. Особенно это актуально при бетонировании многоэтажных зданий, когда смесь требуется поднять на большую высоту или в труднодоступные места.
Критерии выбора
При необходимости покупки бадьи для бетона надо уделить внимание важным характеристикам. Емкость бункера имеет большое значение. Градация начинается от 0,5 м 3 и увеличивается через каждые 0,2 м 3
Универсальной считается бадья для бетона 1 м³, поскольку подходит для бетонирования любых конструкций. Это облегченный вариант с низким весом, который может заправить любой миксер без дополнительных устройств
Градация начинается от 0,5 м 3 и увеличивается через каждые 0,2 м 3 . Универсальной считается бадья для бетона 1 м³, поскольку подходит для бетонирования любых конструкций. Это облегченный вариант с низким весом, который может заправить любой миксер без дополнительных устройств.
Толщина металла сможет значительно продлить сроки эксплуатации изделия. Тонколистовой прокат быстрее разрушится по причине высокого показателя плотности бетонных смесей.
От качества краски будет зависеть герметичность покрытия поверхности. Лучший вариант — порошковая краска, устойчивая к атмосферным изменениям. Она сможет продлить сроки службы при любых погодных условиях.
Стоит обратить внимание на опции емкости для бетона. Участок для установки вибратора поможет быстрей разгрузить рабочую смесь. Эта функция сможет облегчить работы по очистке внутренней поверхности стенок
В неповоротных вариантах стоит уделить внимание системе затвора
Эта функция сможет облегчить работы по очистке внутренней поверхности стенок
В неповоротных вариантах стоит уделить внимание системе затвора
Имеет значение форма транспортируемых проушин, поскольку она должна быть удобной для транспортировки.
Если бадью используют периодически, то лучше всего ее арендовать. В этом случае надо внимательно осмотреть емкость, чтобы на ней не было вмятин, проблем с монтажными петлями и других повреждений.
Назначение и разновидности
Бадья может понадобиться, когда объем загрузки и выгрузки бетона очень большой. При заливке монолитных фундаментов, других конструкций бункер дает возможность существенно сократить расходы на доставку готовой смеси, отказавшись от услуг завода и обеспечивает подачу раствора непосредственно на место. В бадье можно хранить готовый бетон некоторое время.
Разные модели бадей подходят для реализации тех или иных задач, поэтому перед выбором желательно изучить особенности каждого варианта.

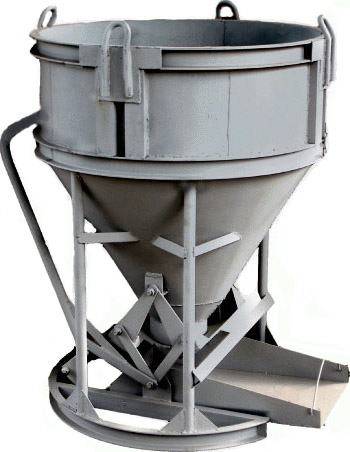

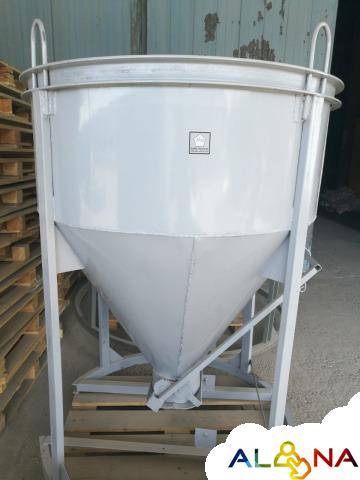

Рюмка или колокольчик
Это модель неповоротной бадьи цилиндрической формы с конусом. Бункер осуществляет вертикальную подачу бетона. Устойчивость конструкции достигается благодаря наличию опорной системы в формате широких колец. Кольца бывают разными, конфигурация отличается в случае заполненной и пустой емкости.
Бетонный раствор в бадью загружается через верх из самосвала. Проще всего работать с заниженными моделями. Стандартная комплектация предполагает наличие замковых соединений типа челюсти, которые расположены в нижней части конуса. Также для упрощения подачи раствора используются механизмы: прицепной лоток, воронка, крепеж для гибких шлангов.
Модель «колокольчик» используется для загрузки бетонного раствора в однотипные/монолитные строительные конструкции. Актуальна такая бадья в работе с очень жесткими смесями. Дополнительная функциональность обеспечивается сменными лотками и специальными шлангами, без которых подача бетона возможна лишь в едином направлении.
«Рюмка» — самый простой и недорогой вариант бадьи, емкость варьируется в диапазоне 0.5-3 кубических метров (в Москве можно найти и больше, но редко), усредненный показатель грузоподъемности составляет 2500 килограммов.
Бадья в виде туфельки
Данная модель выполняется с поворотной конструкцией, геометрия которой может меняться. Емкость составляет 1-4 кубометра, отверстие для приема бетона прямоугольной формы, выгрузка смеси осуществляется горизонтально, что является гарантией комфорта в эксплуатации и устойчивости бадьи.
Внешне модель похожа на сужающуюся и немного усеченную пирамиду. Выгрузочная воронка закрыта специальным затвором, корпус усилен металлическими деталями. Специальная рама обеспечивает дополнительную защиту и устойчивость.
Основная особенность модели «туфелька» — наличие вибратора на любой стороне бадьи, что значительно продлевает срок использования раствора и позволяет его недолго хранить. Смесь становится более однородной и активной, легче подается.
Для перемещения бадьи и поворота ее в вертикальную плоскость применяют подъемные краны. Благодаря поворотному типу конструкции выполнение задачи существенно упрощается. Это более функциональная модель в сравнении с предыдущей. Немаловажным преимуществом является и подсоединение вибратора, который не позволяет задерживаться на стенках емкости бетону.
Выгрузочные воронки в моделях типа «туфелька» могут быть самыми разными – начиная шиберными и заканчивая двухсекционными. Система рычагов запускает управление. С использованием бадьи бетон можно готовить непосредственно на площадке.
Бадьи для бетона. Тара для раствора
Изготовим бадьи для бетона моделей «Рюмка» (вертикальное положение) и «Туфелька» (загружается в горизонтальном положении) по Вашим параметрам! От 0,5 до 3 куб. метров.
Бадья для бетона – строительное оборудование, используемое при строительстве бетонных конструкций. В зависимости от объема работ строителями используются бадьи для бетона объемом 0,5 м3, 1 м3, 1,6 м3, 2 м3 и 2,5 м3 различной грузоподъемности. Паспорта на бадьи выложены на сайте для каждой бадьи.
Объем, л. : 0,5 * Толщина металла, мм: 2 * Вес, кг: 270
Объем: 0,5 м3 * Вес, кг: 170 * Толщина, мм: 3
Объем: 0,5м3 * Вес, кг: 235 * Толщина, мм: 3
Объем, л. : 0,5 * Вес, кг: 205 * Толщина металла, мм: 2
Объем: 0,5 м3* Вес, кг: 150 * Толщина, мм: 2
Объем, л. : 500 * Габаритные размеры, мм: 2850*1000*830 * Толщина металла, мм: 3* Вес, кг: 350 мм
Объем, куб.м. : 1,0 * Вес, кг: 225 * Толщина металла, мм: 3
Объем, куб.м. : 1,0 * Вес, кг: 195 * Толщина металла, мм: 2
Объем, куб.м. : 1,0 * Вес, кг: 300 * Толщина металла, мм: 3
Объем, куб.м. : 1,0 * Вес, кг: 255 * Толщина металла, мм: 2
Объем, м.куб. : 1 * Толщина металла, мм: 3 * Вес, кг: 490 мм
Объем, м.куб. : 1 * Толщина металла, мм: 2 * Вес, кг: 370 мм
Объем, л. : 2* Толщина металла, мм: 3 * Вес, кг: 620 мм
Объем, л. : 1,6 * Толщина металла, мм: 3 * Вес, кг: 570 мм
Объем, л. : 2,5 * Толщина металла, мм: 3 * Вес, кг: 780
Объем, л. : 1 * Толщина металла, мм: 3 * Вес, кг: 570
Объем, куб. : 2 * Толщина металла, мм: 3 * Вес, кг: 710
Объем, л. : 1,6 * Толщина металла, мм: 3 * Вес, кг: 660
Объем, куб. : 2,5 * Толщина металла, мм: 3 * Вес, кг: 880
Объем, куб.м. : 1,5 * Вес, кг: 300 * Толщина металла, мм: 2
Объем, куб.м. : 1,5 * Вес, кг: 280 * Толщина металла, мм: 2
Объем, куб.м. : 1,5 * Вес, кг: 350 * Толщина металла, мм: 3
Объем, куб.м. : 1,5 * Вес, кг: 380 * Толщина металла, мм: 3
Объем, л. : 2 * Толщина металла, мм: 3 * Вес, кг: 730
Объем, л. : 1.6 * Толщина металла, мм: 3 * Вес, кг: 680
Объем, л. : 1 * Толщина металла, мм: 3 * Вес, кг: 590
Объем, л. : 2.5 * Толщина металла, мм: 3 * Вес, кг: 830
Объем, куб.м. : 2 * Вес, кг: 400 * Толщина металла, мм: 3
Объем, м.куб. : 2 * Габаритные размеры, мм: 2500*1250*800 * Толщина металла, мм: 3 * Вес, кг: 215
Объем, м.куб. : 1,5 * Габаритные размеры, мм: 2300*1250*600 * Толщина металла, мм: 3 * Вес, кг: 205
Объем, м.куб. : 1 * Габаритные размеры, мм: 1700*1100*600 * Толщина металла, мм: 3 * Вес, кг: 145
Объем, м.куб. : 0,5 * Габаритные размеры, мм: 1250*1000*900 * Толщина металла, мм: 3 * Вес, кг: 88
Каждая бадья под бетон состоит из емкости, затвора и открывающей его рукоятки, желоба, петли для крепления на кране и лотка.
Кроме того, некоторые виды тары под бетон могут быть оснащены специальной площадкой для вибротрамбовки.
По конструкции емкости бадьи для подачи бетона делятся на:
— бадья-рюмка с конусовидным бункером, на который сверху установлен цилиндр. Во время загрузки бетоном и перемещении к месту работы эта тара всегда имеет вертикальное положение. Для устойчивости бадья оснащается специальными кольцевыми опорами. Некоторые модели оборудованы подвесным лотком для выполнения определенных задач: с надетым лотком удобно бетонировать армированные стены, а бадья со снятым лотком используется для создания монолитных перекрытий;
— бадья для бетона туфелька, которая имеет приемную часть в виде прямоугольника, переходящего книзу в усеченную пирамиду. Выгружное отверстие с затвором расположено на конце конструкции. Загружается бадья-туфелька в горизонтальном положении, а переносится краном к месту проведения работ – в вертикальном. Выгрузка бетонной смеси происходит посредством нажатия на рычаг, который открывает затвор бадьи. Может изготавливаться с рычажным и шестеренным приводом. Наиболее удобная модель — с двухчелюстным затвором.
Наряду с бадьями для подачи бетона используют и ящик каменщика – специальную емкость открытую сверху и оборудованную четырьмя петлями для закрепления конструкции на крюке крана. Купить бадью для бетона, приобрести ящик каменщика и тару для сыпучих материалов по умеренным ценам вы можете, обратившись к нам по телефонам (383) 351-37-02, 351-36-90 или заполнив форму заявки на нашем сайте.Бесплатная доставка бункеров для бетона (бадьи для бетона) и тары для раствора по Новосибирску от 18000 руб. Заказать и купить бадью для бетона по выгодной цене вы можете в регионах: Абакан, Архангельск, Астрахань, Барнаул, Белгород, Владивосток, Екатеринбург, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Краснодар, Красноярск, Магадан, Москва, Нижний Новгород, Омск, Оренбург, Пермь, Петропавловск-Камчатский, Ростов-на-Дону, Санкт-Петербург, Томск, Тюмень, Улан-Удэ, Уфа, Хабаровск, Челябинск, Чита, Якутск, Ярославль и других городах России, доставка до экспедитора бесплатно.
Подготовка к изготовлению бадьи
Емкость для самостоятельного изготовления
При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.
В этом случае требуется приобрести:
- Прокат нужной толщины и качества;
- Для монтажа конструкции – специальные направляющие;
- Аппарат для сварки;
- Отрезной инструмент любого типа.
Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.
Инструкция получения заготовки:
По требуемому объему рассчитать параметры конуса:
Размеры усеченного конуса
Формула для расчета размеров корпуса
Определив оптимальные размеры радиусов изделия, подсчитывается его высота.
- По полученным размерам подготавливается шаблон детали;
- Шаблон переносится на металлический лист.
Изготовление емкости
Чертеж изделия
При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.
После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.
Подготовка конусной части
Виды приспособлений
Типы оборудования для бетона Такое оборудование служит для подачи бетонного раствора к опалубке или к месту его кладки небольшими порциями.
Бункеры для бетона выпускаются двух видов:
| Тип бадьи | Особенности |
| Рюмка, колокольчик или колокол – это неповоротная емкость для бетона, имеющая вид усеченного конуса, вверху которого цилиндрическая часть.
Универсальные изделия могут снабжаться рукавом. |
| Такое приспособление имеет форму прямоугольника, сужающегося к низу.
|
Оба варианта применяются при наличии разгрузочной техники. Такие бадьи для бетонного раствора выпускаются небольшими объемами: от 0,5м³ до 3м³. Это позволяет перемещать конструкции любым мобильным краном или манипулятором.
Размеры конструкций для разного объема
Критерии выбора бадей для подачи бетона
При вдумчивом выборе бадьи для бетона обращают внимание на несколько основных параметров. Каждый из них имеет значение, но многое зависит и от особенностей, условий выполнения работы, поставленных задач. Основные факторы выбора бадей для бетонного раствора:
Основные факторы выбора бадей для бетонного раствора:
- Емкость бункера – серия БН начинается с 0.5 кубических метров, серия БП – с 1. Градация объема составляет 0.2 кубических метра.
- Толщина металла бадьи – важный параметр, особенно если конструкцию планируется использовать долго. Тонкий металл может не выдержать плотной смеси, быстро износится. Лучше выбирать бадью из максимально толстого металла.
- Качество окраски и обработки всех поверхностей – атмосферные краски порошкового типа гарантируют герметичность покрытия минимум на 12 месяцев в любых условиях и долговечность всех деталей.
- Комфорт в эксплуатации и транспортировке – так, мастера советуют при небольших объемах в 0.5 кубометра выбирать конструкцию типа «туфелька».
Вес самой бадьи – параметр важен не всегда, но и на него нужно обратить внимание. Дополнительные опции – полезными будут наличие площадки для эксплуатации вибратора (удастся быстрее выгружать бетон и понизить трудоемкость очищения бункера внутри)
Тип механизма раскрытия челюстей затвора – актуально для неповоротных моделей, влияет на комфорт
Отсутствие дефектов – важно при покупке б/у бадьи, и также для определения заводского брака. Наличие рукавов и насоса – важно в моделях типа «колокольчик/рюмка»
Форма транспортирующих проушин – должны быть максимально удобными для произведения транспортировки бадьи кранами/вилочными погрузчиками.
Если планируется разовая заливка или небольшой объем работ, можно арендовать бадью, что обойдется намного дешевле
Выбирая арендованную емкость, нужно обращать внимание на наличие/отсутствие вмятин, дефекты петель, повреждения покрытия. При условии реализации больших объемов работ мастера нередко используют одновременно два разнотипных изделия – каждую бадью устанавливают недалеко от формы и разгружают машину активнее. «Туфелька» актуальна для работы с сыпучими материалами (щебень, песок) при выполнении подушки для основания
Да и воронка у модели шире, чем и «рюмки»
«Туфелька» актуальна для работы с сыпучими материалами (щебень, песок) при выполнении подушки для основания. Да и воронка у модели шире, чем и «рюмки».
Что такое подбетонка и зачем нужна?
Определение и назначение

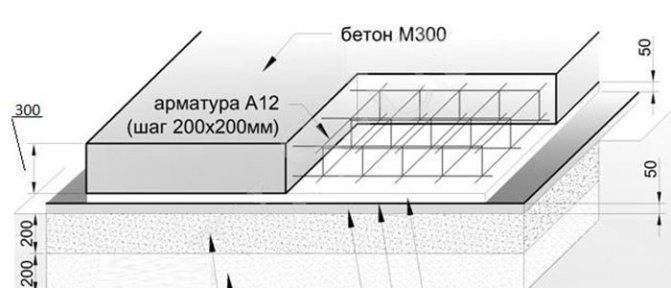

Бетонная подготовка под фундамент представляет собой работу по заливке прослойки из монолитного материала, что обеспечит экономичную и удобную постройку основного несущего сооружения. Устройство подбетонки имеет первоочередную задачу — упрочнение и выравнивание площадки для дальнейшего бетонирования. Как вариант, можно выполнить подушку из рулонного средства, песка, щебенки или же комбинированный вид сооружения из двух материалов. Но свойства этих средств не позволяют создать устойчивую конструкцию на слабых типах почвы — торфяной, сапропелевой, переувлажненной глины.
Нормативные документы, необходимые для устройства подбетонки: СНиП 52—01—2003, СП 50—101—2004. Толщина бетонной подготовки — около 100 мм. Ее главное назначение — создание надежной опоры фундамента строения при неблагоприятных факторах окружающей среды и эксплуатационных особенностях здания, например:
Слой данного основания не должен быть очень толстым.
- На слабой и подвижной почве.
- На территориях с элементами сложного естественного и искусственного рельефа (откосы, насыпи, склоны).
- С высокими сжимающимися нагрузками от постройки.
- В регионах с повышенной сейсмической активностью.
Функции сооружения
Бетонная подготовка выполняет ряд второстепенных, но не менее важных задач:
- Создание гидробарьера. Во время заливки бетона для фундамента жидкая смесь не будет просачиваться в землю, при этом влага удерживается в растворной массе.
- Формирование ровной поверхности. При таких условиях уменьшается расходование бетонной смеси.
- Защита от поверхностной влаги. Фундамент уязвим перед грунтовой водой, защитный слой повышает его сопротивляемость агрессивной среде.
- Перераспределение нагрузок. Бетонная подушка принимает на себя всю тяжесть строения и плавно распределяет ее на грунт.
- Создание улучшенных условий для монтажа армокаркаса. Укладывать элементы скелета проще по готовой бетонной подушке.
- Противостояние усадочным процессам. Строение надежно держится «на плаву», не разрушается от движения грунта.
- Увеличение прочностных и эксплуатационных показателей. Амортизирующая подушка улучшает свойства строения.
Строительная бадья для бетонных смесей ‘Туфелька’.
Устройство для перемещения сыпучих грузов — это кюбель. У нас вошло в обращение старое слово бадья, которое действительно больше подходит к обозначению описываемой конструкции.
Переносный бункер-бадья для растворной бетонной смеси.
Строительными организациями используются не один тип бадьи, которые отличаются между собой конструкцией и внутренним объёмом.
Описание с фрагментами личных чертежей бадьи для бетонной смеси ‘Туфелька’ предлагается в следующем описании.
Изготовление бадьи(кюбеля) основывалось на документах ГОСТа 21807-76 с соблюдением указанных параметров и рекомендаций.
Бадья для бетонной смеси типа ‘Туфелька’ пока что самая удобная в пользовании. Её загрузочное отверстие выполнено под размер для загрузки непосредственно с бетонного миксера или бетономешалки. Загрузка бетонного раствора производится, когда бадья находится в горизонтальном положении. Затвор в это время находится в закрытом состоянии. После загрузки бадья с раствором подаётся подъёмным краном или тельфером к месту технологического процесса, где рабочие используют бетонную растворную смесь дозировано или всю сразу.
Описание конструкции переносного бункера ‘Туфелька’ для бетонной смеси.
Бадья ‘Туфелька’ изготавливается объёмом от 0,5м 3 до 8м 3 . Самостоятельно можно изготовить бадью под любой необходимый объём.
Вот пример нашей бадьи для бетонного раствора.
Корпус бункера изготовлен из горячекатанного листового металла толщиной 6mm из стали марки ВСт3пс по ГОСТу 380. При изготовлении бадьи бо́льшего объёма толщину стенок необходимо увеличивать. Весь периметр корпуса усилен металлическим уголком 45х45х5(ВСтп3с Гост — 380), выполняющего роль рёбер жёсткости, а в нижней части конструкции бадьи рама из уголка выполняет роль крепёжной площадки под затворную заслонку. На одной из стенок корпуса бадьи расположена площадка под низковольтный электровибратор.
Заслонка затвора бадьи поворотная, сегментного типа, легко дозирует поступление бетонной смеси и надёжно удерживает бетонный раствор в бункере бадьи от самопроизвольного опорожнения. При движении заслонки не происходит её заклинивание от попадания в механизм единичных составляющих бетонного наполнителя(щебень, гравий, шлак,керамзит), так как заслонка во время закрывания скользит по направляющим шеи затвора и выталкивает наружу излишки раствора и всё попавшее в зазор между затворной заслонкой и краем шеи затвора.
Фиксатор рычага затвора на чертежах не указан. Он может быть любого типа.
Рычаг чем длиннее, тем легче, но тем и менее удобен. Короткий рычаг удобнее, но ним тяжело управлять затворным механизмом. Управление необходимо сделать таким, что бы усилие направленное на рычаг при закрытии затвора бадьи не превышало 6кгс(60Н).
Все конструктивные части бадьи, кроме бункера, сделаны съёмными и в любой необходимый момент их можно заменить или отремонтировать. Конечно, Ваша бадья ‘Туфелька’ может быть собрана на сварном соединении, но сразу предупрежу, что на стройке иногда инвентарь ломается. Упадёт бадья с некой высоты. Деформируется. А если она с раствором будет? Вот тут разборные соединения как раз к месту будут. Заме́ните или отремонтируете лишь повреждённую часть. Всё затрат меньше будет.
Как и другой строительный инвентарь бадью после эксплуатации необходимо очищать от раствора и обязательно мыть затвор и его механизм. Осмотреть внешне на предмет наличия трещин, надрывов и состояние подъёмных петель.
Напоминаю, чертежи любительские и сделаны для личного архива, но по просьбе, обращённой ко мне не один раз, делюсь со всеми его фрагментами.
Некоторые особенности эксплуатации строительных приспособлений
Как отмечалось выше, далеко не всегда есть смысл приобретать бадью, иногда гораздо проще взять ее в аренду или и вовсе воспользоваться услугами транспортировки бетона, так как проведение работ своими руками потребует слишком больших усилий.
Это относится к множеству работ, например, резка железобетона алмазными кругами без специального оборудования отнимет слишком много времени и средств, а алмазное бурение отверстий в бетоне и вовсе непосильная задача без дорогостоящих приспособлений. Гораздо проще воспользоваться услугами профессионалов, которые быстро и качественно проведут работы.
Совет! Но если у вас уже есть одна бадья или несколько емкостей, то необходимо поддерживать их в рабочем состоянии и ежедневно перед началом работы контролировать состояние конструкции. При необходимости некоторые части можно укрепить с помощью сварочных работ, также следует как минимум раз в год обновлять лакокрасочное покрытие, это обеспечит защиту от коррозии в период хранения изделий.
Краску необходимо периодически обновлять, так как в процессе эксплуатации слой сильно повреждается
Какой бы вариант вы ни выбрали, следует помнить, что от качества бадьи зависит не только производительность труда, но и безопасность работников, не забывайте об этом. Видео в этой статье поможет лучше понять некоторые особенности данной группы изделий.
Конструкция
Бадья для заливки бетона должна включать в себя:
- Загрузочный бункер.
- Шибер.
- Лоток.
- Механический затвор.
- Управляющие рукоятки.
- Фиксаторы (только для поворотных моделей).
- Сварную опорную раму (для неповоротных моделей).
- Петли для транспортирования мостовым или башенным краном.
Бадьи особо большой ёмкости, которые производятся по индивидуальным заказам, могут оснащаться подвесными люльками для рабочих, управляющих процессом заливки бетонных конструкций.
Стандартными формами бадей для бетона являются «туфелька» или «калоша» (обозначает поворотную конструкцию с бункером в виде усечённого конуса или пирамиды) и «рюмка» или «колокольчик» (относится к изделиям неповоротного исполнения с вертикальной схемой загрузки).
Каждый из вариантов исполнения имеет свои преимущества и недостатки.
В неповоротных моделях от БН-0,5 до БН-3,0 используется как вертикальный, так и горизонтальный способ загрузки рабочей смеси, с использованием лотка в нижней части бункера. При этом коническая форма бункера применяется чаще: ёмкость пирамидального бункера при тех же габаритах несколько выше, однако удобств при изготовлении и последующей очистке внутренней поверхности от остатков бетона гораздо больше. Для небольших бадей нижний лоток открывается вручную, а в остальных случаях привод обеспечивается шестерёнчатым челюстным затвором. Цена таких изделий стартует от 20000 руб., при комплектации люлькой – от 26000 руб.
Применение бадей для заливки бетона типа рюмка и колокольчик особенно эффективно при монолитном бетонировании, поскольку конструкция предусматривает применение бетононасоса с рукавом.
Поворотные бадьи для подачи бетона «туфельки» дороже, однако этим перечень их недостатков и исчерпывается. При подаче на стройплощадку «туфелька» может быть зафиксирована под определённым углом к опорной поверхности, что облегчает работу: путём разворота и наклона бадьи регулируется скорость выдачи бетона из неё. Поскольку «туфельки» универсальнее, то и площадь поперечного сечения воронки для них больше.
Следует отметить, что загрузка бетона в бадью рассматриваемого типа производится только в горизонтальном положении. При этом процесс заполнения ёмкости может производиться не только из специализированного автотранспорта, но и из обычного самосвала. Цены на поворотные бадьи для бетона размерной линейки БП — от 38000 руб. за изделие ёмкостью 1 м3, до 92000 руб. – для изделий ёмкостью 3 м3.
Преимущества и недостатки конструкций
Все модели поворотных и неповоротных конструкций имеют определенные характеристики и особенности. Любые из них отличаются достоинствами и недостатками. В некоторых неповоротных моделях применяют горизонтальный и вертикальный способ загрузки рабочего раствора. Лоток используется внизу бункера. Его форма чаще выполняется в виде конуса. При одинаковых габаритах емкость пирамидальная немного выше. Однако такое свойства затрудняет очистку остатков бетона с внутренней поверхности.
Нижний лоток в емкостях небольших размеров обычно открывается вручную. В более крупных моделях задействованы замковые соединения.
Поворотные изделия отличаются более высокой стоимостью, что можно отнести к минусам. При подаче рабочего раствора «туфельку» необходимо зафиксировать под определенным углом к опорной поверхности. Такой прием помогает облегчить процесс работы засчет разворота и наклона бадьи. А также можно регулировать скорость подачи бетона из емкости. Такого типа конструкции считаются более универсальными. Однако для удобства необходимо, чтобы площадь поперечного сечения для воронки такой емкости была больше.
К минусам «туфельки» можно отнести загрузку смеси только горизонтально. Ее производят двумя способами: с помощью специального автотранспорта и самосвала.
Самостоятельное изготовление бадьи
При желании подобные емкости для подачи смесей можно сделать своими руками. Наиболее простыми в изготовлении являются бадьи для бетона в форме рюмки. Для производства понадобится только прокат достаточной толщины и качества, направляющие, сварочный аппарат и любой отрезной инструмент.
Подготовка чертежа
При самостоятельном изготовлении и домашнем использовании объем емкости лучше выбирать небольшой, около 0,5 м3. Именно поэтому нет необходимости выполнять верхнюю цилиндрическую часть корпуса, увеличивающую скорость загрузки бадьи.
Усеченный конус фактически при раскрытии фигуры представляет собой правильную призму, в основании которой лежат верхний и нижний диаметры. Рассчитав параметры конуса по заданному объему, можно получить характеристики призмы. Полученную деталь необходимо перенести на металлический прокат.
Резка заготовки и сварка конструкции
Изготавливая бадью своими руками, нужно помнить, что металл для емкости должен выдерживать агрессивное воздействие среды строительной смеси и постоянное увлажнение. Поэтому следует выбирать прокат из нержавеющей стали.
После переноса чертежа на материал, полученная заготовка вырезается и сваривается. С резкой металла может справиться обычная болгарка, а сварку лучше всего вести высокотемпературную или выбрать прокат, хорошо поддающийся обычной сварке.
Изготовление каркаса
Полученную емкость необходимо посадить в каркас, который усилит всю конструкцию. Для его создания можно использовать арматуру с диаметром прута 10 или 12 мм. Варится куб с основаниями в виде квадратов, сторона которых равна верхнему диаметру емкости. Длина направляющих соответствует высоте бадьи. В нижней плоскости куба выполняется квадрат, стороны которого равны нижнему диаметру конуса.
Для усиления емкости от углов верхнего основания к углам нижнего малого квадрата привариваются направляющие, на которые будет опираться конус. После изготовления всех элементов, емкость приваривается к каркасу, а также дополнительно выполняются петли для работы с краном.
Все строительные площадки не могут обойтись без бетонного раствора. Даже деревянные строения при создании фундамента требуют применения искусственного камня, чтобы обеспечить надежность и долговечность всего сооружения.
Помимо транспортировки нужного количества бетонной смеси, необходима разгрузка и подача ее к месту использования. Для этих целей применяется бадья для бетона. Статья знакомит с видами конструкций, их особенностями и способами изготовления.
