Банная печь из металла своими руками

Советы по монтажу

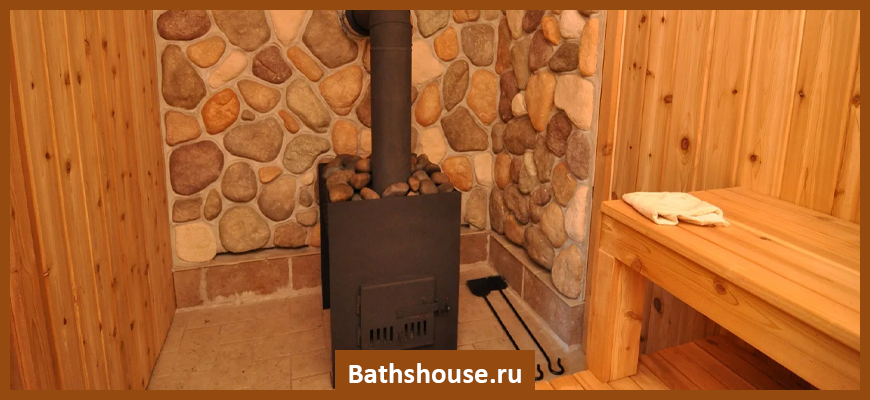

Печка облицована кирпичом

Правильная установка печи внутри помещения гарантирует то, что будет достигнута желаемая температура.

Если загрузка дров будет осуществляться в самой парилке, тогда отверстие топки должно смотреть в сторону двери

Это очень важно, чтобы был достаточный приток воздуха. Это правило неактуально, когда поленья подкидываются из комнаты отдыха.
Печь разогревается до больших температур, что может привести к порче отделочного материала, чтобы этого не произошло, необходимо защитить пространство вокруг отопительного прибора

Для этого по периметру можно уложить огнеупорный кирпич под расшивку, это улучшит внешний вид и будет препятствовать перегреву.
Внутреннюю часть дымохода можно сделать по технологии сэндвич (две трубы, одна находится внутри другой, а между ними уложен огнеупорный утеплитель). Это позволит предотвратить возможные ожоги.
Место, где труба проходит через потолок или стену, дополнительно обкладывается огнеупорным материалом, также можно закрепить листы из нержавеющей стали.
Печь должна находиться как можно ближе к полке для сиденья, но на достаточном расстоянии, чтобы можно было спокойно перемещаться без опасности получить ожог.

Инструкция по изготовлению печи-каменки из металлической трубы

Для создания в кустарных условиях металлической банной печки с диаметром 700 мм и высотой (вместе с баком) около 1600 мм нам будут нужны:

• · стальной лист толщиной более 10 мм (габаритами не менее 2,2×1 метр);
• · труба металлическая длиной 1600 мм с толщиной стенок от 7 до 10 мм;
• · труба для дымохода (диаметр произвольный от 100 мм, толщина стенок — около 5 мм);
• · металлический прут толщиной около 10 мм;
• · колосниковая решетка (продается в строительных магазинах, должна быть стальной или чугунной);
• · петли 8 штук и щеколды 3 штуки;
• · кран с вентилем.

В работе минимально потребуются следующие инструменты:

• · пила-болгарка;
• · сварочный аппарат;
• · ножницы по металлу;
• · измерительный инструмент.

Поэтапный план работ

1. Разрезаем трубу на два отрезка: 0,9 м и 0,7 м.

2. В нижней части трубы (под будущей топкой, с отступом от «дна» приблизительно на 7–10 см. Можно сделать поддувало и у самого дна, тогда будет проще убирать золу — нужно будет лишь подставить подходящую металлическую емкость под зольное отверстие) делаем прямоугольное отверстие 20×5 см — это будущее поддувало. Работать нужно аккуратно, чтобы впоследствии использовать полученный при вырезании кусочек в качестве дверцы. Выше поддувала вырезаем отверстие для загрузки топлива, также стараясь не повредить металл.

3. Приварив снаружи к трубе петли и ушки для защелок, а на сами дверцы — защелки, устанавливаем дверцы для поддувала и для загрузочной камеры.

4. Вырезаем из металлического листа круг диаметром 0,7 метра, а в его середине — отверстие размером с приобретенную колосниковую решетку. Если ее приобрести не удалось, можно соорудить ее самостоятельно из прочного стального прута. Полученный металлический круг привариваем внутри трубы чуть выше поддувала. Сооружение топки можно считать законченным.

5. Делаем сбоку (на 90° от загрузочной дверцы и поддувала) вырез для поливания камней. По вышеописанной технологии устанавливаем дверцу.

6. Теперь нужно соорудить площадку, на которую будут укладываться камни. Ее мы изготовим из металлических прутьев. Размеры ячейки берутся с учетом размеров камней, которые мы планируем засыпать в каменку.

7. Теперь можно засыпать камни. После этого вырезаем из металлического листа круг диаметром 0,7 метра. В нем делаем отверстие под дымоход, которое должно располагаться ближе к дальней стенке нашей печки. Привариваем трубу, после чего привариваем сверху нашего бункера для камней полученный круг с дымоходом. Можно переходить к изготовлению бака для воды.

8. Привариваем к нашему длинному куску большой трубы кусок длиной 0,7 метра.

9. Делаем в нашем баке для воды отверстие под кран и закрепляем его при помощи сварки.

10. Вырезаем из стального листа круг диаметром 0,7 метра, разрезаем его на две неравные части. В большей делаем отверстие под дымоход. Прилаживаем эту часть поверх всей конструкции, пропустив дымоход через отверстие. Завариваем отверстие вокруг дымохода.

11. Осталось только закрепить меньший кусок от стального круга при помощи петель — через этот люк будет заливаться вода. Все, наша самодельная металлическая печь-каменка готова!

Печь с баком для воды

Горизонтальная печь из трубы

Имея навыки резьбы по металлу и сварки можно по довольно простому чертежу изготовить печку для бани своими руками. Правда, это потребует некоторых временных и материальных расходов, но зато экономия будет очень существенной. А главное, такая печь будет работать ничуть не хуже, чем покупная.

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

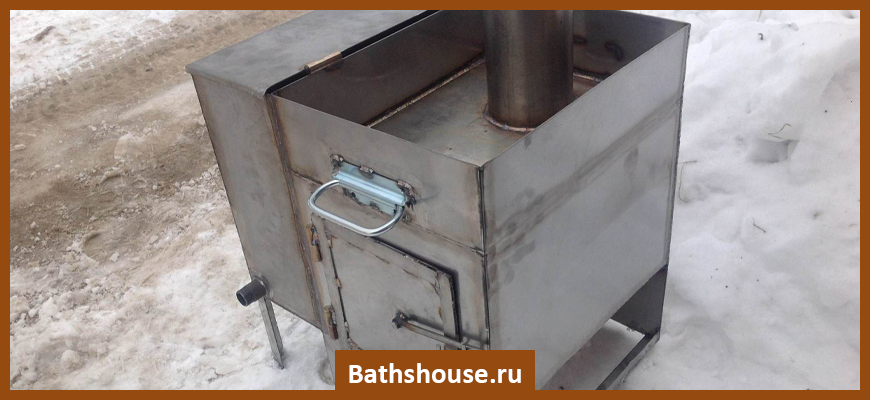

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

• площадь помещения — от нее зависят габариты устройства;
• наличие желаемых функций — нагрев воздуха, воды;
• присутствие каменки открытого или закрытого типа;
• теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка с отрезным диском по железу;
• емкость для замешивания раствора;
• печной молоток-кирка;
• мастерок;
• правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

• несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
• недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
• неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Простые варианты самодельных печей

Устройство, изготовленная из металла, способна выделять жесткое тепло. Поэтому многие решают делать печи из кирпича. При этом у металлических самодельных печей есть множество достоинств. Они связаны с высокой теплоотдачей материала, хорошей герметичностью конструкции, благодаря чем угарный газ будет вылетать непосредственно в трубу дымохода.

В зависимости от конструкции различают:

• Прямоугольные. Они обладают большей устойчивостью к перепадам температуры. Чтобы добавить ребра жесткости, при производстве таких печей следует усилить грани уголками.
• Цилиндрические. Отличаются большой механической прочностью.
• Горизонтальные. Неравномерно будут распределять тепло по помещению.

Выбор в пользу того или иного вида печи напрямую связан с предпочтениями владельца бани. Поэтому здесь следует исходить из своих целей и возможностей.

Как улучшить характеристики металлической печки

В соответствии с особенностями основного материала конструкции, печь из металла имеет некоторые особенности эксплуатации, которые можно несколько улучшить или нивелировать на этапе изготовления.

Предварительная подготовка металла

Чтобы избежать тепловой деформации готового изделия, заготовки для него можно предварительно закалить. Делают это в специальных мастерских или кузницах, в домашних условиях подобной работой заниматься не только опасно, но и бессмысленно. Для сборки печи можно заказать специальные закаленные листы стали, уже подогнанные под требуемые размеры и подрихтованные мастером. Для этого предоставьте мастерской выбранный для работы чертеж печки для бани из металла с указанными размерами деталей.

Особенности конструкции топки металлической печи

Изменив конфигурацию топки, можно добиться большей энергоэффективности от печи из металла. Для этого рекомендуется отказаться от установки колосников и сжигать топливо прямо на дне печного короба. Правда, это добавляет мороки с дровами – золу и угли во время горения придется убирать кочергой вручную.

Также можно уплотнить дверцу топки асбестовым шнуром. Это замедлит приток кислорода и сделает горение более равномерным. В самой дверке нужно сделать отверстия для притока кислорода и регулировать этот процесс по время протопки бани.

Цены на листовую сталь

Для сборки печи нужен лист стали, толщина металла в котором составляет 8 мм. Лист такого металла параметрами 2х6 метров обойдется примерно в 10-12 тысяч рублей без учета дополнительной обработки. Одного такого листа хватит для сбора компактной металлической печи.

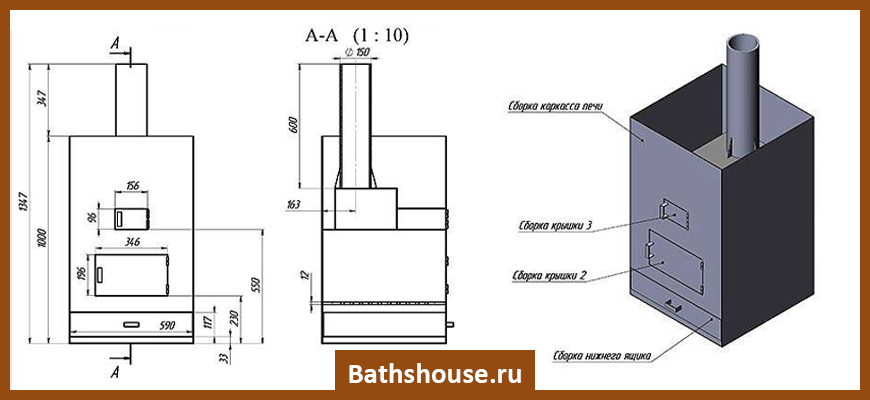

Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

• Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.Главное помнить, что ширина и высота топки должны быть одинаковы.
• На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
• Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
• Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело

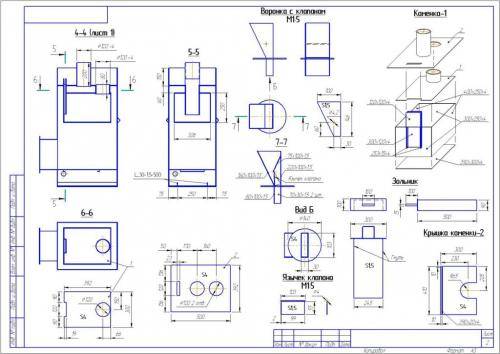

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

• Сразу над топкой делается емкость для засыпки камней.
• На некоторых чертежах емкость является открытой и вода поливается на камни сверху.
• На других чертежах печей можно встретить емкость для камней с дверцей, которую необходимо открывать для полива воды на камни. Так камни быстрее прогреваются в закрытой емкости и дольше сохраняют тепло.
• В каменке используются специальные камни для бани. Можно конечно использовать обычные речные, но эффект будет не тот.

Также не забудьте про то, что через каменку должен проходить дымоход.

Печь с открытой каменкой

Над каменкой устанавливается бак с водой. Через него также должна проходить труба, которая будет подогревать воду.
В бак с водой можно вмонтировать кран для набора горячей воды.

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Печь для бани своими руками, чертежи

Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см

Для печи нужно выделить место сообразно этим требованиям.

Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

Такая установка имеет ряд преимуществ.

• Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
• Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

Площадь плиты определяется с таким расчётом, чтобы на грунт оказывалось давление не более 200 кг на квадратный метр. Оно определяется исходя из веса печи, фундамента и дымовой трубы.

Подробнее про печь с фундаментом будет рассказано .

Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

• Составить чертеж.
• Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
• Вписать печь в общий план помещения.
• Найти исполнителя.

Если вы планируете делать всё сами – последнее не требуется. Если же вы можете сделать только часть работ – определитесь со специалистом, который способен выполнить остальное.

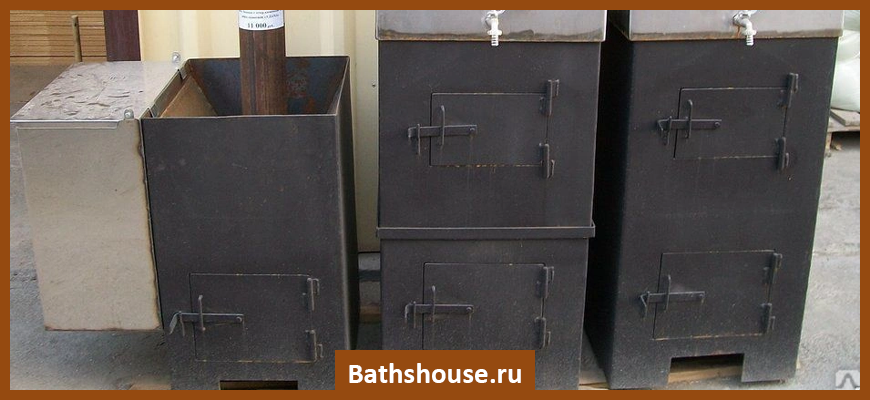

Выбор готовой металлической печи

Чтобы правильно выбрать готовую печь для бани из металла, рекомендуется учитывать ряд важных параметров, как:

• Диапазон рабочих температур.
• Скорость обогрева помещений.
• Общие габариты оборудования и объем топочной камеры.
• Материал для изготовления корпуса.
• Тип компоновки конструктивных элементов.
• Тип используемого топлива.
• Особенности эксплуатации и технического обслуживания.

Современный рынок представлен металлическими отопительными печами для бани следующих типоразмеров:

• Мини-устройства для обогрева помещений площадью от 10 до 12 кв. м.
• Стандартные печки для помещений площадью от 12 до 25 кв. м.
• Габаритные агрегаты для нагрева воздуха в помещениях площадью от 25 кв. м.

Многие модели печей оборудуются водонагревателем, установленным на задней панели конструкции.

В качестве декоративной отделки металлического корпуса используются жаростойкие и долговечные материалы – керамическая плитка, кирпич, изразцы и камень.

Изучив все эксплуатационные параметры печей для бани, можно легко подобрать подходящую модель устройства, учитывая конструктивные особенности строения, технические требования к отопительному оборудованию и финансовые возможности владельца.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Виды металлических печей

Самым простым вариантом печи из металла выступает буржуйка. В ее составе содержится кожуха с дверцей и ножками, а во внутрь устанавливают решетку. Именно на ней происходит сжигание дров. Также необходимо, чтобы на таком приспособлении для топки помещений был дымоход.

Чтобы уменьшить расходных материалов, которые требуются для работы подобной буржуйки, были разработаны иные конструкции. Это позволило создать условия, при которых расходы владельца уменьшаются.

Различают два ключевых металла, из которых принято делать печи самостоятельно в домашних условиях. Это чугун и сталь. (Читайте статью на тему «Искрогаситель для банной печи: принцип работы, монтаж»)

Чугунная печь

Именно чугунные варианты пользуются большой популярностью среди граждан. Среди ключевых достоинств такого варианта можно выделить:

• Использование качественного чугуна, толщина которого не менее 1 см;
• Высокая степень теплопроводности. КПД печи составляет порядка 84% при одной загрузке дров.
• Легкость в уходе. Если вы выбираете такую печь для бани, то вам не придется много и долго за ней ухаживать и устанавливать. Изделие не подвержено коррозии, его не приходится дополнительно покрывать термостойкой краской. За счет того, что отсутствует облицовка, то установка модели упрощается. Кроме того, ее легко будет переносить из одной комнаты в другое.
• Разновидность дизайна.
• Безопасность в ходе эксплуатации. У чугунных вариаций подобных устройств минимальный риск спровоцировать пожароопасную ситуацию;
• Долгий срок служб, которые ограничивается 30 годами.

Несмотря на большое количество достоинств чугунного варианты, у нее есть и ряд недостатков:

• Высокая стоимость;
• Сложность в самостоятельном выборе необходимой формы;
• Лучше всего обращаться за помощью к мастеру, а не делать печь самостоятельно.

Стальная печь

Если вы выбираете сталь для производства самодельной печи, то учтите следующую информацию о металле.

У конструкционной стали довольно высокий предел температурной прочности, а также они отличаются стойкостью к износу. При изготовлении печи требуется использовать не менее 4 мм стали.

Помните, что такая вариация самодельной печи не может быть использована на регулярной основе, особенно в регионах, которые отличаются сильными морозами. Стоит понять, что стальная разновидность не обеспечивает интенсивности топки. Единственное исключение – печь длительного горения, а также ряд конструкций из стали, в которых можно добиться длительного нагрева корпуса.

Именно поэтому, выбирая тот или иной вид металла для производства самодельного обогревательного прибора, следует учитывать функциональные характеристики, различные нюансы в резке металла и прочие особенности. Подобным образом вы сможете обеспечить легкость и простоту монтажа, а также высокий уровень безопасности в бане.

Нюансы изготовления

При монтаже следует опираться на строгие рекомендации:

• Изначально труба ставится вертикально и делится она две ровные части, используя горизонтальный блин. Его следует приварить герметичным сплошным швом (желательно с обеих сторон). Нижняя часть будет выступать в качестве топки. В нее затем установится решетка и будет сделана дверца для загрузки расходных материалов (преимущественно дров), а внизу необходимо вырезать поддувало.
• Сделать в горизонтальном блине отверстие, куда «зайдет» дымоходная труба. Вставить ее и приварить.
• В образовавшемся верхнем пространстве расположить камни. Они будут выполнять функцию каменки. Затем к основной трубе требуется приварить несколько отрезком арматуры из металла. Делается все по периметру. На них будет располагаться бак, в который вставят вертикальную трубу. Она выступает в качестве продолжения дымохода. Бак может быть съемным или сделан цельным, имеющим нагревательный прибор.
• После этого следует собрать печь и посмотреть ее в действие. Для этого в топку положить дрова, разжечь их. В каменку заложить камни, а в бак – залить воду. Примерно через два часа парилка и вода начнет нагреваться и достигнет необходимой температуры. Если вам все нравится, то можно устанавливать самодельную печь. Помните, что устройство из металла требует облицовки с использованием кирпича. Только так вы сможете уберечь себя от ожогов, обеспечить необходимую безопасность в бане, а тепло будет равномерно распределяться по всей комнате.

Помимо этого, взамен трубы могут быть использованы листы из металла. В этом случае печь будет обладать прямоугольным сечением. Вне зависимости от того, какой вариант вы выберете, внешние характеристики самодельной печи существенно уступают вариантам из магазина. Поэтому к этому факту следует быть готовым заранее.

Следует помнить, что у печки должен быть регулятор интенсивности горения. Самым простым вариантом выступает шибер, который устанавливают на дымовую трубу и выдвижной зольник. За счет такого регулятора можно увеличить или уменьшить подачу воздуха в топку, тем самым активизировать или сократить степени горения. Конечно, подобный регулятор не отличается удобством использования, но пользуется большим спросом среди производителей самодельный печей для личных нужд.

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

https://youtube.com/watch?v=YWmlBeKrXVY

Колосник для печи своими руками

Колосник – это устройство для ротации топлива и поддержания его стабильного горения. При помощи этой детали печи влажное топливо лучше просушивается и интенсивнее горит, выделяя тепло. Само устройство представляет собой решетку, с которой зола при прогорании ссыпается вниз, а верхний слой занимают несгоревшие дрова.

Для изготовления колосника используют жаропрочную сталь, либо чугун. В данном случае выбор чугунного колосника более предпочтителен, т.к. он обладает большей прочностью, более равномерно накапливает и отдает тепло в сравнении со сталью, которая раскаляется моментально и может привести к ускоренному сгоранию топлива.

В зависимости от конструкции колосники делят на монолитные и наборные. Первые подбираются в соответствии с параметрами печи – их нельзя разобрать и подогнать под размер, но сама по себе конструкция является более прочной и стабильной. Вторые, самодельные, собираются как своеобразный конструктор и предпочтительны в случае установки в печь нестандартного размера.

Для установки колосника в топке стесывают уступ, в который кромками укладывают решетки. Следует учитывать тепловое расширение металла, поэтому установку необходимо выполнять с зазором примерно в 5 мм со всех сторон от колосника.

Вмуровывать колосник нежелательно. При тепловой деформации металла вся конструкция печи может нарушиться и даже дать трещину. После укладки решетки в пазы, их плотно заполняют песком.

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

Положительные и отрицательные качества металлических печей для бани

Как и любое техническое решение, металлические печи для бани имеют свои недостатки и преимущества. С ними следует ознакомиться, прежде чем принять решение о том, как сварить печку для бани. Сначала о хорошем:

• Компактные размеры банных печей, которые подойдут для использования в скромных банных помещениях.
• Для самодельных печей нет нужды возводить массивное основание. Достаточно облегченного фундамента, а значит, строительство пойдет быстрее.
• Экономия средств. Металлическую печь сварить можно самостоятельно, используя недорогие строительные материалы.

К недостаткам относятся следующие факторы:

• Стальная печь не может долго хранить тепло. Любителям попариться придется постоянно поддерживать огонь, в противном случае баня быстро остынет.
• Не для больших помещений. Мощности и размеров печи для бани из металла не хватит на отопление большого объема воздуха и воды.
• Необходимость дополнительного монтажа двойных стенок смягчает высокую температуру печи в бане и предотвращает тепловой удар.
• Дополнительная защита обшивки. Железные печи для бани обладают повышенной опасностью возникновения пожара по сравнению с кирпичными аналогами – это требует соответствующих мер.

Принимая решение о постройке металлической печи для бани своими руками, следует ориентироваться на размер помещения, количество одновременно находящихся в бане людей, материал для растопки, а также экономическую целесообразность выбора именно такой конструкции банной печи.
