Болторез: виды, характеристики, возможности, выбор

Эксплуатационные возможности

Возможности устройства определяются размерами болтореза, а точнее, длиной ручек, конструкцией системы рычагов и формой лезвий. Принцип работы и механическая схема болтореза не меняется столетиями, поскольку была найдена оптимальная конструкция. Применение высококачественной стали для рукоятей позволяет несколько снизить механические потери на их изгиб и повысить полезное усилие болтореза. Основное же повышение возможностей идет за счет совершенствования формы лезвий. Сменные насадки, которыми снабжаются как ручные, так и гидравлические ножницы, бывают следующих видов:

Угловая. Режущая плоскость наклонена к на 24-35° к оси прутка. В месте захвата прутка ставится специальная пластина для упора, имеющая возможность скольжения. Ее можно закрепить штифтом после того, как пруток надежно захвачен. Для удобства реза в труднодоступных местах насадку можно разворачивать на 180° относительно продольной оси.
Плоская. Специализирована для раскроя металлических листов. Снабжена шаблоном для облегчения нарезки полос равной ширины.
Центробежная. Движение лезвий осуществляется симметрично и равноудаленно от поверхности прутка. Это типовая насадка, по такой же схеме делаются и болторезы с несменными лезвиями.

Универсальные насадки наиболее эффективны при нарезании арматуры.

Виды

Что такое напалм? состав и применение напалма

Наиболее часто используются следующие модификации болторезов.

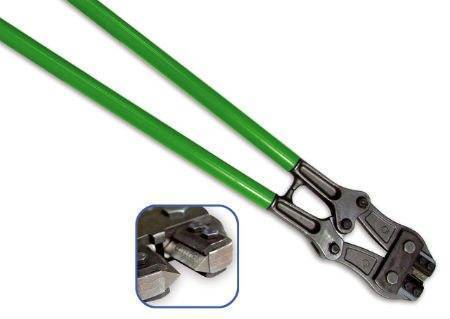

Ручной (механизированный) болторез, который представляет собой ножницы с рычажным приводом. Устройство позволяет объединить в конструкции два рычажных механизма (рис. 1, 2): головка кусачек с режущими кромками, соединенными шарнирным соединением с перекладиной, и ручки-плечи большой длины, соединенные окончаниями.

Из-за разницы плеч создается хороший показатель передаточного числа. При таком устройстве механизма усилие передаётся от ручек на режущую головку-кусачки, что определяет малый ход, но придает весомый передаточный момент на разрезаемый предмет.

Ручки этого инструмента изготовлены из стали и обычно защищены резиновыми накладками. Кусачки изготавливаются из стали, закалённой токами высокой частоты. Кромка режущих губок симметрично заточена под острым углом, так что правильнее назвать данный инструмент кусачками, нежели ножницами по арматуре.

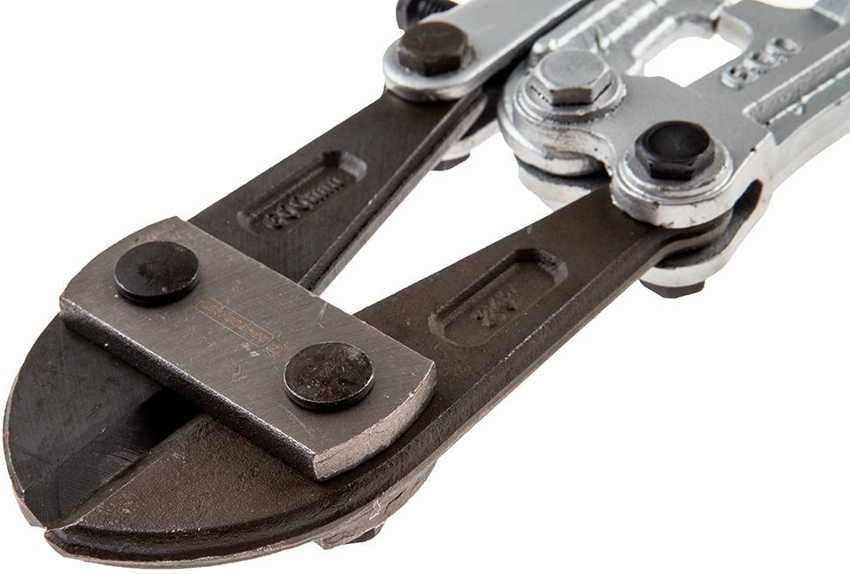

Режущая кромка (губки) может быть двух типов:

угловые, в которых ось головки распределена под относительным углом от оси ручек;
прямые, в которых ось головки совпадает с осью ручек.

Характеристики ручных болторезов определяются двумя показателями:

длинной ручек;
максимально допустимым сечением прута, который «берет» данный инструмент.

Длина ручек ручного болтореза может составлять от 200 до 1115 мм. В случае если длина ручек лежит до 200 мм, данный инструмент относят к категории карманных инструментов. Болторез длиной больше 350 мм относят к большим и делят по шкале дюймов. Так, подобный инструмент может иметь длину 14/18/24/30/36/42 дюйма.

При этом вид болтореза с общей длиной от 18 до 30 дюймов (600 мм, 750 мм, 900 мм), имеющий головку кусачек из легированной стали и специальное защитное покрытие для работы с породистыми видами стали, принято называть усиленным.

Ручной болторез с гидравлическим приводом (рис. 3) основан на действии того же рычажного принципа, что и механический, однако основное усилие при работе с ним нацелено на накачку гидравлического цилиндра, которым оснащен данный инструмент. После приведения в движение поршня цилиндра внутри него создается давление, которое приводит в движение поршень резака. Передаточное число, в отличие от обычного ручного болтореза с двухрычажным механизмом, в этом случае гораздо выше, в связи с чем данный вид болтореза не нуждается в длинных ручках-плечах.

Заточка нижней части головки кусачек выполнена по тому же принципу, что и на ножницах, т. е. подвижная часть головки заточена с одной стороны, а неподвижная выполнена в виде острогранной пластины. Расположение губок кусачек лежит в разных проекционных плоскостях, поэтому и работает гидравлический болторез, как ножницы, перерезая прут.

Гидравлические ножницы с подачей давления на поршень цилиндра ручным способом по праву могут называться усиленными, так как за счет гидравлики прилагаемые усилия уменьшатся до минимума. Дополнительное преимущество конструкции – относительно небольшой вес. Передача усилия производится посредством ручки инструмента, к которой прикреплен отвод поршня, расположенного внутри цилиндра. Ручной гидравлический болторез имеет заметное превосходство перед обычным двухрычажным, однако проигрывает в производительности инструменту, снабженному маслонасосом.

Для работы гидравлического болтреза с насосной станцией необходима дополнительная подача масла из насоса. Такой вид ножниц подключают к насосной станции при помощи шланга высокого давления. Особенностью комплектации гидравлического болтореза входят сменные головки кусачек разного типа, что делает данный инструмент универсальным. Принцип действия однотипен с работой ручного гидравлического болтореза, однако, основное усилие на перекусываемый материал создает давление, возникающее при накачке цилиндра с подачей масла из маслонасоса либо насосной станции.

Электрогидравлический болторез – максимально усовершенствованный вариант ножниц для резки металлической арматуры. В болторез этого типа встроен электрический маслонасос, который через шланг высоко давления осуществляет подачу масла в цилиндр. Для работы этим видом болтореза требуется электрическая сеть, хотя существует модификация для работы в местах, не оснащенных электропроводкой, которая снабжена аккумулятором. Электрогидравлический болторез так же, как и его более скромный собрат, снабжен сменными насадками для работы в различных условиях.

Виды болторезов

Среди людей, которые используют этот инструмент, принято выделять классификацию по области применения:

угловой;
торцевой.

По типу привода кусачки арматурные бывают:

ручными;
электрическими;
гидравлическими.

По стандартам болторезы разделяют на:

стандартные – 300-450 мм;
усиленные – 600-900 мм;
силовые – 1050-1200 мм.

По устройству губок разделение происходит на:

ножничные;
струбцинные.

Механический болторез

Второе название этого изделия – ручной болторез. Конструкция во многом схожа с кусачками для реза проволоки. Многие модели наделены возможностью замены губок. Повышение мощности устройства происходит благодаря использованию двухрычажного механизма. В продаже можно найти изделия длиной 200-1115 мм. С помощью ручного вида можно перерезать сталь толщиной 18 мм, легированный металл до 12 мм. Такие болторезы бывают разных видов:

прямые – можно работать в разных ситуациях;
угловые – дают возможность достать до труднодоступных мест.

Болторез для замков или других изделий наделен достоинствами:

независимостью от электроэнергии;
возможностью эксплуатации под водой;
невысокой ценой;
небольшим весом.

К недостаткам можно отнести:

потребность в использовании мускульной силы;
задействование в процессе сразу двух рук.

Гидравлический болторез

Другое название этого устройства – гидроножницы. Принцип работы заключается в создании давления благодаря гидравлической силе. Такие инструменты часто применяются при выполнении других сложных работ. Эти инструменты разделяются на виды:

ручные – перекусывают металл толщиной до 8-ми мм;
электрические – до 32-х мм;
с внешней помпой – до 30-ти мм.

Такие болторезы-ножницы наделены преимуществами:

потребностью в минимальной силе;
возможностью перекусывать большие прутья;
высокой производительностью.

К недостаткам можно отнести:

потребность в подключении в электроэнергии;
высокую стоимость изделий.

Как найти хорошие кусачки по металлу?

Подобрать качественный инструмент – значит, получить возможность для эффективного и легкого выполнения задачи по резке кабелей и других элементов. Определить, что инструмент, который вы решили приобрести, является качественным, можно по нескольким признакам.

Признаки качественных кусачек

На качественных кусачках нет вмятин. Заусенцы и другие дефекты должны отсутствовать. Режущие кромки этих щипцов должны плотно соприкасаться посередине.

Еще один важный момент заключается в том, что кромки для резки не должны выходить друг за друга. На кусачках может встречаться винтовой замок разъемного типа. Однако инструмент с такими замками — большая редкость. Чаще всего предлагаются кусачки с неразъемными замками.

Подбирая для домашнего использования качественный инструмент, внимание следует обращать и на замок этого инструмента. Он может быть одношарнирным и двухшарнирным. Инструмент, который снабжен двухшарнирным замком, позволяет специалисту уменьшать усилие, которое развивается на рукоятках инструмента

При выборе следует знать о том, что нелишним будет присутствие в составе инструмента возвратной листовой пружины. Благодаря ей обеспечивается автоматическое возвращение рабочих кромок в исходное положение. Это происходит сразу после завершения надавливания

Инструмент, который снабжен двухшарнирным замком, позволяет специалисту уменьшать усилие, которое развивается на рукоятках инструмента. При выборе следует знать о том, что нелишним будет присутствие в составе инструмента возвратной листовой пружины. Благодаря ей обеспечивается автоматическое возвращение рабочих кромок в исходное положение. Это происходит сразу после завершения надавливания.

Производители, специализирующиеся на изготовлении ручных кусачек, думают не только о безопасности этого инструмента, но и об удобстве пользования им. Для этого при изготовлении используют изоляционную обмотку. Это дает возможность применять этот инструмент не только для обрезки кабелей, но и в качестве электромонтажного при работах с кабелями под высоким напряжением.

Кусачки по такому критерию, как наличие изоляционных материалов, подразделяются на:

изолирующие;
изолируемые.

Характерной особенностью изолируемых рукояток является покрытие, благодаря которому обеспечивается безопасность при выполнении электромонтажных работ. Полностью из изоляционных материалов изготовлены ручки у изолирующих инструментов. Из металла в этом инструменте выполнены только вставки режущих кромок.

Требования к материалам для изготовления инструмента

При выборе этого инструмента внимание следует обращать на то, чтобы материал, из которого изготовлены кусачки:

был несминаемым;
обладал хорошей стойкостью к воздействию влаги;
был устойчивым к воздействию масла и бензина;
не скользил.

Производители этого ручного инструмента также следят за тем, чтобы кусачки, предназначенные для выполнения электромонтажных работ, имели хорошую степень электроизоляции и обеспечивали надежную защиту от поражения электрическим током в пределах, соответствующих используемым при изготовлении инструмента изоляционным материалам.

Правила и особенности эксплуатации

Болторез нельзя отнести к очень сложным или особо опасным инструментам. Но при его использовании нужно знать некоторые нюансы, которые не только продлят срок его службы, но и сделают работу более эффективной. Основных правил безопасности не слишком много:

Даже если ручки прорезиненные, работать стоит в перчатках;
Защитные очки и одежда с длинными рукавами обязательна. При работе могут возникать искры или даже отлетать частицы металла, как мелкие, так и крупные.
При работе болторез должен быть стабилизирован, он не должен сдвигаться. Поэтому и стоять нужно уверенно, а при высотных работах использовать страховку.
При разборе металлоконструкций, нужно учитывать возможность их падения после обрезки.
Резать нужно под правильным углом и только подходящий по всем параметрам материал.

Насчет последнего стоит сказать отдельно. Конечно, вполне возможно работать с металлом, который имеет несколько большую толщину, чем указано в характеристиках вашего инструмента. Однако это чревато его быстрой поломкой. Даже если говорить про дешевые модели, которые по понятным причинам не отличаются надежность, работа только с подходящими материалами все равно увеличивает срок их службы. После работы болторез стоит почистить, протереть от влаги. К загрязнениям крайне чувствительны гидравлические модели.

Инструкция по применению

Вне зависимости от того, какой тип инструмента вы используете, нужно соблюдать следующие правила:

Перед отрезанием, откусыванием прут или иной предмет нужно стабилизировать, чтобы он не сдвинулся при работе
Если конструкция находится на высоте, либо закрепите ее, либо проследите, чтобы под ней не было людей.
Можно использовать дополнительный инструмент, облегчающий основные работы, например, молоток.
Болторез должен быть отрегулирован.
Для того чтобы откусить болт, расположите его между лезвиями, разведите ручки в стороны, затем сомкните их.

Резка арматуры

Процедуру нужно проводить следующим образом:

Стабилизируйте положение прута, чтобы он не сдвинулся в момент резки.
Если конструкция может упасть, закрепите ее или проследите, чтобы под ней никого не было.
Разведите ручки инструмента в зазор вставьте прут, потом сведите рукоятки, откусывая таким образом прут.

НД3314Г ножницы гильотинные кривошипные для обработки листового металла. Назначение и область применения

Ножницы гильотинные НД3314Г разработаны в 1974 году и серийно выпускались с 1976 года. Разработчик .

Кривошипные листовые ножницы (гильотинные) с наклонным ножом НД3314Г предназначены для холодной резки листового материала с пределом прочности σ_BP ≤ 500 МПа (50 кгс/мм2) и с наибольшими размерами поперечного сечения 2,5х1600 мм. Поперечная резка листа толщиной и шириной в соответствии с технической характеристикой ножниц производится за один ход ножа, продольная резка — рядом повторных резов при продвижении листа вдоль линии реза.

Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.

Ножницы НД3314Г находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Отличие гильотинных ножниц серий НД, НК, Н

Стрыйский завод КПО выпускает ножницы листовые кривошипные с наклонным ножом (гильотина), с пневмо-муфтой серии ”НД” , “НК” и “Н” и на протяжении 30-ти лет и экспортирует свою продукцию в 52 страны мира.

В серии ножниц “НК”, “Н” установка необходимой величины зазора между ножами выставляется автоматически, в зависимости от толщины разрезаемого листового материала, что позволяет резать металл различной толщины без переналадки. Ножницы данной серии оснащены механизированным задним упором, предназначенным для установки разрезаемого листового материала в заданный размер. Длина отрезаемой заготовки устанавливается по счетчику, установленному на лицевой части ножниц через привод механизированного заднего упора.

В серии ножниц “НД” регулировка зазора между ножами осуществляется вручную путем перемещения стола ножниц, согласно диаграммы, в зависимости от толщины разрезаемого листа. Длина отрезаемой заготовки устанавливается маховичком заднего упора, по линейке расположенной на направляющих рейках механизма заднего упора.

Ножницы модели НК3418Р оснащены ручным задним упором, аналогичным ножницам серии ”НД”.

Основные параметры машины для резки листового металла НД3314Г:

Наибольшие размеры разрезаемого металла – 2,5 х 1600 мм
Частота хода ножа – 65 мин-1
Механическое перемещение заднего упора – 0..630 мм
Тип муфты – пневматическая фрикционная многодисковая
Тип тормоза – фрикционный однодисковый
Мощность электродвигателя – 3,2 кВт
Вес ножниц полный – 2340 кг

Электросхема обеспечивает работу ножниц в режимах:

Одиночный ход
Непрерывные (автоматические) ходы
Наладочный режим – толчковый ход

Станина ножниц сборно-cварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. На стойки и траверсу опирается стол. Регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью эксцентриков, расположенных с обеих сторон стола. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.

Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.

Механизм реза состоит из прижимной и ножевой балок. При совершении рабочего хода одновременно опускаются ножевая и прижимная балки.

Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.

Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Для резки тонкого листа на ножницах предусмотрен поддерживатель.

Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.

Режим работы:

автоматический
наладочный
одиночные ходы
ручной проворот

Управление кнопочное или педальное.

Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.

Лучшие модели ручных арматурных ножниц

Одним из лучших ручных болторезов считается модель Jonnesway P4314. Режущие кромки выполнены из закаленной стали, что обеспечивает им повышенную прочность и устойчивость к нагрузкам. Они имеют стопорные выступы, которые гасят удары при перекусывании неподатливых изделий, обеспечивая плавный рез. Нижняя часть головок содержит дополнительный резак, который используется для резки кабелей.

Эргономичные ручки выполнены из устойчивого к ударам полимера. В них имеются специальные углубления, которые способствуют удобному и надежному удержанию инструмента в руках. Длина болтореза составляет 350 мм. Инструмент предназначен для перекусывания стержней, кабеля, проволоки диаметром до 7 мм. Стоимость болтореза достигает 2,5 тыс. руб.

Хорошим помощником в быту станет болторез КВТ БР-600, который предназначен для перекусывания металлических элементов диаметром до 10 мм. Режущая часть оснащена лезвиями из хромомолибдена, которые отличаются повышенной твердостью, упругостью и стойкостью к образованию коррозии. Они заточены под углом 30 градусов. Благодаря тонким стальным ручкам с нескользящими накладками и встроенной обратной пружине, обеспечивается удобная работа с инструментом даже на протяжении длительного периода. Приобрести ручной болторез БР-600 можно за 2,2 тыс. руб.

Пользуется популярностью среди потребителей ручной болторез Tоpex 01A118. Рабочая часть выполнена из хромованадиевой стали, что обеспечивает ей повышенную прочность и устойчивость к высоким механическим нагрузкам. Режущие губки дополнительно подвержены индукционной закалке, что исключает вероятность образования коррозии. Благодаря эргономичной форме ручек, обеспечивается удобный их захват и удержание во время эксплуатации. Чтобы инструмент не выскользнул в процессе работы, их концы оснащены резиновыми накладками.

Особенности, назначение и конструкция

Задачи по резке арматуры, болтов или проволоки на стройке появляются постоянно (наравне с гибкой, для которой тоже используется специальный гибочный станок). Это очевидно, ведь работа многих рабочих, особенно монолитчиков, только и сводится к сборке каркасов для будущих железобетонных конструкций.

Сама сборка каркаса начинается с подбора стержней арматуры нужной длины и толщины. Арматуру привозят с завода с учетом определенного сортамента, следовательно, длина у нее практически одинаковая. Как правило, средняя длина стрежня – 3 метра. Для каркаса же нужны стержни длиной от 1,5 до 2,5 метра.

Вот и получается, что резкой надо заниматься основательно, готовя огромное количество материала для дальнейшей обработки.

Без наличия специального инструмента строители обращаются к болгаркам. Эти всемирно известные компактные электропилы неплохо справляются с поставленной задачей, однако делают это не так эффективно, как хотелось бы.

Конструкция

Рассмотрим базовую конструкцию, по которой болторезы или кусачки для арматуры производят.

Почти все ручные модели в этом плане мало чем друг от друга отличаются. Принцип действия у них всегда одинаков.

Кусачками для арматуры их называют не просто так. Все дело в способе резки стержней.

Ручные инструменты работают за счет человеческой силы. Они очень похожи на увеличенные кусачки для проволоки, с удлиненными прямыми ручками. Длина ручек может доходить до 500 мм.

Чем длиннее ручки, тем больше усилий развивают кусачки. Ведь длина рабочего плеча инструмента напрямую влияет на возможно передачи человеческих усилий. В месте соединения ручек образован своего рода узел передачи усилий. Большинство кусачек двухступенчатые.

Как правило, одна губа кусачек слегка затуплена, а вторая острая. К тому же, ее можно снимать и менять на другую, например, если нам нужны именно болторезы, а не кусачки для арматуры.

Вся конструктивная схема инструмента очень проста и выполнена полностью из железа. Ручки отделаны пластиком или резиной для удобства.

Что такое болторез?

Устройство представляет собой инструмент для разделения прутов из металла. Внешне он напоминает кусачки, принцип действия – механизм двойного рычага. Сегодня такой инструмент представлен на рынке в следующих видах:

кусачки с металлическим рычагом;
ножницы с приводом на гидравлике;
домашний торцевой болторез.

Чем больше длина орудия кусачек арматурных, тем толще проволоку они смогут разрезать. К преимуществам этого устройства можно отнести:

точность работ;
высокий уровень эргономики и безопасности;
удобство использования за счет рукояток инструмента;
простоту эксплуатации при высокой скорости работы;
небольшой вес.

Как выглядит болторез?

Почти все виды ручных инструментов обладают рычажным действием, что увеличивает прикладываемое усилие во много раз. Конструкция режущего инструмента включает:

две ручки;
рычажный двуплечий механизм;
возвратная пружина;
два ножевых элементов с острой кромкой.

Для чего нужен болторез?

При выполнении домашних дел или в промышленных масштабах ножницы для арматуры используют для таких задач:

при раскрое листового металла;
для разбора конструкций;
для разрезания арматуры;
при работе с деталями;
при перекусывании цепей или замков;
для заготовки болванок для холодной ковки;
для освобождения проходов во время операций спасения

Виды болторезов

Среди людей, которые используют этот инструмент, принято выделять классификацию по области применения:

угловой;
торцевой.

По типу привода кусачки арматурные бывают:

ручными;
электрическими;
гидравлическими.

По стандартам болторезы разделяют на:

стандартные – 300-450 мм;
усиленные – 600-900 мм;
силовые – 1050-1200 мм.

По устройству губок разделение происходит на:

ножничные;
струбцинные.
