Шланговое быстроразъёмное соединение

Шланги нашли широкое применение на различных предприятиях и в быту. Они производятся из различных материалов: поливинилхлорид (ПВХ), резина, силикон и т. д. С помощью шлангов подключают пневмоинструменты, также они используются для гидравлических конструкций. В быту с помощью шлангов проводят поливочные работы.

Быстросъёмный штуцер для шлангов позволяет подключить шланг, удлинить его или состыковать с насосом. Диаметры таких соединительных приспособлений варьируются от 12 до 150 мм.

Стоит запомнить, что надёжные изделия не всегда самые дорогостоящие. Конечно, лучше приобретать продукцию от известных производителей. Но от подделки или бракованной детали нельзя быть застрахованным на все сто. Поэтому при покупке быстроразъёмного соединения рекомендуется внимательно исследовать его визуально, а также изучить все прилагающиеся к нему сертификаты.

Материалы изготовления

Быстросъемный штуцер может быть изготовлен из нержавейки, углеродистой и легированной стали. После изготовления деталь может покрываться специальным цинком. Такое покрытие предотвращает появление ржавчины. Если штуцер используется в неагрессивной среде, то можно брать и без цинка. Каждый из материалов имеет свои особенности.

1. Нержавейка. Позволяет надежно и герметично соединить шланг с системой. Использоваться может как в стальном, так и в комбинированном трубопроводе. Элементы не боятся высоких температур и не поддаются коррозии. Нержавейка не вступает в химические реакции и стойко переносит механические воздействия.

2. Латунь. Обычно штуцер применяется в трубопроводах и инженерных системах. Такие детали не боятся воды и внешних воздействий, отличаются прочностью и износостойкостью. Латунные элементы позволяют экономить затраты энергии за счет низкой электропроводности. Штуцеры легко выдерживают давление в 16 бар и температуру 120°С.

3. Пластик. Такие штуцеры применяются в бытовых целях. Это хорошее решение при организации полива цветов или огорода. Пластик довольно прочный и легкий. Использовать такие штуцеры очень удобно. Однако при неаккуратном обращении есть риск, что пластиковый элемент сломается. Обычно это не пугает домашних мастеров, так как стоимость очень доступная.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

• нержавейка;
• легированная сталь;
• алюминий;
• бронзовый сплав;
• титан и его сплавы;
• сплавы других металлов;
• разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

• тип рабочей среды (вода, масло, кислота);
• давление в магистралях;
• максимальная и минимальная температуры носителя;
• окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

• хромирование;
• никелирование;
• гальванизация;
• разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

• со свободным проходом (не оснащены клапанами);
• с клапаном на одной стороне;
• с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС  для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

• БРС, оборудованные фиксирующим клином;
• кулачковые приспособления (Camlock);
• конструкции европейского производства(BAUER и Perrot);
• соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

• корпус;
• зажим-фиксатор;
• поворотный вентиль;
• стыковое кольцо;
• уплотняющее кольцо;
• соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

• корпус;
• полуоборотный вентиль;
• присоединительная деталь;
• уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

• разные варианты БС 1/2» из ПВХ;
• из ПВХ с оцинковкой;
• латунные;
• латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

Особенности

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

• Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
• Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
• Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
• Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
• Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Если автоматики в коннекторе нет, нужно осуществить следующие действия. Отожмите стопорную втулку на муфте. Выполните отжим в сторону адаптера. Зажимные шарики отойдут, а муфта вставляется в ниппель. Далее разожмите втулку. Это обеспечит надежную фиксацию втулки в ниппеле. После фиксации откроются обратные клапаны, что обеспечивает свободное поступление жидкости или воздуха по шлангам. Быстросъемные соединения могут быть и не оснащены клапанами. Также эта деталь может быть расположена с одной или обеих сторон БРС.

Особенности изделий предполагают широкий выбор быстросъемных соединений. Виды бывают следующими:

• БРС с клиновидным фиксатором;
• изделия кулачкового типа;
• европейские соединения, которые отличаются от отечественного стандарта;
• соединители с клапаном.

Типы пневмосоединений

Чаще других используют такие разновидности соединений:

• ерш с различными видами резьбы;
• переходники для разнообразных размеров труб;
• угловая стыковка труб с внутренней и наружной резьбой;
• угловые стыковки с комбинированной структурой резьбы;
• тройники разного размера с комбинированной системой резьбы;
• тройники со стандартной резьбой;
• Т- и Y- образные тройники с различными видами резьбы;
• крестообразные фитинговые соединения;
• муфты для перехода с размера на размер; Пневматические фитинги для аналогичных систем
• переходники с наружной резьбой;
• различные виды заглушек;
• клапаны сливные, быстроразъемные соединения с различной стандартной резьбой;
• фитинги для соединения шлангов;
• штуцеры быстроразъемные;
• краны шаровые.

В качестве надежных соединений используются пневматические трубки и фитинги:

• полиуретановые пневматические трубки. Они весьма устойчивы к любым механическим нагрузкам – скручиванию, сдавливанию, перегибам. Такие трубки быстро возвращаются к своему первоначальному виду, они устойчивы к воздействию масла, любых видов топлива, на них не размножаются микробы. Недостатком является неустойчивость к кислотной среде;
• пневматические трубки из полиамида отличаются высоким качеством полимера, они очень прочные и в то же время гибкие, могут использоваться при достаточно большом разбеге рабочих температур. Могут применяться для транспортировки газов, щелочей, масла, топлива.

Большой ассортимент таких изделий позволяет без труда выбрать деталь на любое промышленное оборудование.

Описание и виды

Быстросъемные соединения предназначаются для обеспечения быстрой стыковки шлангов, труб, рукавов и иных элементов. В состав стандартной БРС входят две части, которые называются муфта (иное название – «мама») и ниппель (иное название – «папа»).

Муфта состоит из следующих элементов конструкции:

• корпуса, изготовленного из различных материалов;
• фиксирующего механизма, в состав которого входят втулка и зажимные шарики;
• обратного клапана, используемого для предотвращения прохождения жидкости в обратном направлении;
• уплотнителей, обеспечивающих максимальный уровень герметизации соединения;
• адаптера для соединения со второй частью устройства.

В конструкции ниппеля имеются:

• корпус;
• запирающий клапан;
• уплотнительный элемент.

Составляющие элементы конструкции быстросъемного соединения

Быстросъемное соединение может иметь различные размеры. Кроме этого все виды БРС можно разделить на отдельные группы по следующим признакам:

• по рабочему давлению;
• по материалу изготовления.

Разновидности БРС в зависимости от рабочего давления

Основным критерием выбора БРС является рабочее давление, на которое рассчитано соединительное устройство. В зависимости от этого параметра все быстросъемные соединения подразделяются на следующие типы:

ISO-A. Соединения данного типа используются в системах с низким давлением, например, для шлангов. Для удобства обустройства стыка соединения выпускаются небольших размеров и конической формы;

БРС для сетей с низким показателем давления

Универсальные БРС дисковой формы, устанавливаются на сетях с рабочим давлением не более 300 – 350 Бар. Соединения полностью герметичны;

БРС для сетей с давлением до 350 Бар

Соединения данного типа рассчитаны на трубопроводные системы с давлением 300 – 1100 Бар. Как и прочие фитинги, БРС данного типа полностью герметичны. Отличительная особенность – способность выдерживать гидравлические удары;

БРС, способные выдерживать перепады давления в системе

Соединения данного типа рассчитаны на максимальное давление в 700 Бар. В комплект БРС могут входить дополнительные элементы, например, заглушки.

БРС дополненные заглушками

Не рекомендуется устанавливать быстросъемные соединения, не подходящие по давлению рабочей среды. При использовании БРС с малым запасом мощности соединение быстро выедет из строя, а использование БРС с заведомо большей мощностью не оправдано с экономической точки зрения.

Разновидности БРС в зависимости от материала

Для изготовления быстросъемных соединений используется множество различных материалов:

• металлы, такие как латунь, медь, алюминий, нержавеющая сталь и так далее;
• полимеры: полипропилен, полиимид, ПВДФ и так далее.

Пластиковое быстроразъемное соединение

Для придания фитингам дополнительной прочности и устойчивости к коррозии применяются такие способы обработки исходного материала, как хромирование, анодирование, гальванизация, никелирование и так далее.

Для изготовления уплотнителей, расположенных внутри быстросъемного фитинга применяются:

• эластомеры, изготовленные на основе каучука;
• фторэластомеры;
• EPDM (уплотнительные материалы, основой для которых является смесь этилена и пропилена).

Видео описание

Один из способов сборки профильных труб на болтах показан в этом видео: Когда от конструкции не требуется повышенная прочность, её собирают с помощью фитингов, сделанных из жесткого пластика. они бывают в виде муфт, тройников, уголков, крестовин, и вставляются в торцы труб в местах их сочленения.

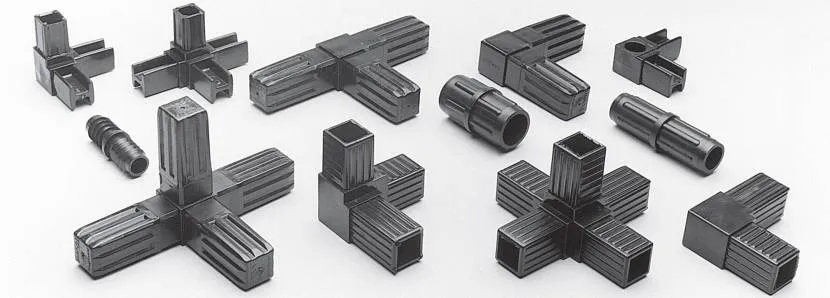

Пластиковые соединители для профтрубы Источник odstroy.ru

Элементы краб-системы – это накладные металлические детали, которыми конструкция фиксируется с помощью болтовых соединений. Они также могут соединять трубы по длине, формировать ответвления, перекрестия под прямыми углами. Прочность такого соединения не уступает сварному.

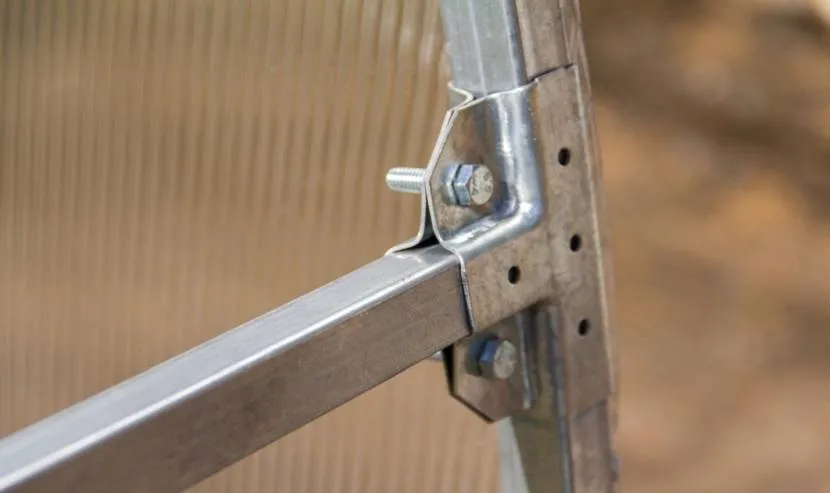

Краб-система – тройник Источник stpulscen.ru

Устройство и размеры

Самые популярные быстроразъемные соединения предназначаются для непосредственного подключения самых разных шлангов. Собственно поэтому выбор проходит по размеру.

Большинство соединительных изделий продемонстрировано обыкновенными трубками со ступенями разных диаметров. Такой способ выполнения иногда называют штуцерами. Очень современный вариант выполнения – воздушный затвор, который состоит из 2-ух некоторых частей.

В продаже можно встретить самые разные варианты выполнения переходников и иных элементов, которые могут использоваться для быстрого подсоединения шланга. Выбор проходит в зависимости от сфере использования устройства.

Сфера использования

На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы БРС:

• автомобильная промышленность;
• авиационная отрасль;
• подключение пневматических устройств;
• оборонная сфера;
• альтернативные источники энергообеспечения;
• судостроение;
• химическая промышленность;
• медицинская аппаратура;
• железнодорожный транспорт;
• полимерная отрасль;
• горнодобывающая отрасль;
• строительная сфера.

Быстросъемные соединения применяются во многих сферах, в том числе в быту

Типы быстроразъемных соединений для шлангов

Как правило, быстроразъемные соединения для шлангов можно разделить на три группы. БРС для шлангов типа ISO А и ISO B, Flat Face и резьбовые БРС. Разделение продукции на группы сделано специально – это позволяет покупателю лучше ориентироваться в ассортименте соединений и подобрать для себя БРС, которое максимально точно отвечает его требованиям.

Вы можете выбрать БРС для использования с низким или сверхвысоким давлением, БРС изготовленные из углеродной стали, нержавейки или латуни.

БРС для рукавов ISO A, ISO B – это самый простой тип быстроразъемных соединений, чаще всего встречается на сельскохозяйственной технике и в коммунальном хозяйстве, предназначены для легких условий эксплуатации, а также там, где нет высоких давлений. Имеет шарикоподшипниковый затвор и клапанную систему.

PUSH-PULL (для сельскохозяйственной техники)

• ISO B – промышленная сфера применения
• IRB (углеродистая сталь)
• IRBO (латунные БРС)
• IRBX (нержавеющая сталь)

БРС FLAT FACE – соединения с плоской присоединительной частью. Данная конструкция не позволяет при отсоединении вытекать маслу, также в случае падения БРС FF на землю, во внутреннюю часть не попадет грязь.

FIRG – быстроразъемное соединение с запорной площадкой (ISO 16028), используется в гидравлических системах, где необходимо исключить возможность внешних утечек масла и есть риск загрязнения жидкости. БРС FIRG обеспечивают сухой разъём при отсоединении.

• FIRG AX / FL (нержавеющая сталь) для агрессивных сред
• FIRG Q (углеродистая сталь с термической обработкой) для умеренно агрессивных сред (например: дистиллированная вода, водногликолевые смеси)
• FIRG A (наружная присоединительная часть – резьба)
• APM – ниппель для дренажа, имеет тройную клапанную систему (двойной внутренний клапан сброса и клапан с запорной площадкой), рассчитан на остаточное давление в гидравлической системе
• AHD – розетка для ниппеля APM
• A-HP – специальная конструкция БРС для РВД выдерживающая давление 700 bar

Резьбовые БРС – данный тип быстроразъемных соединений применяется при очень высоком, а также импульсном давлении. Наиболее часто используется на технике, работающей в карьерах.

• IV-HP – резьбовые БРС шарикового типа, предназначены для систем с высоким давлением до 700 bar, используются для цилиндров, гидромолотов и гидравлических домкратов
• VEP-P – применяются при высоком рабочем давлении и необходимости соединения при остаточном рабочем давлении в системе
• VP-P – данный тип рассчитан на остаточное давление в гидравлической системе, имеет кольцо безопасности, защищающее от произвольного размыкания при сильных вибрациях
• VEP-HD – данные БРС соединения рассчитаны на остаточное давление в гидравлической системе, имеют индикатор полного соединения и фланцевую присоединительную часть
• VLS – БРС соединение VLS было специально спроектировано для землеройной техники. Широко применяются при эксплуатации техники с частым импульсным давлением, гидроударами, в системах с повышенным режимом эксплуатации
• VD – БРС резьбового и седельного типа с уплотнением, изготовлены из углеродистой стали с высокотемпературной обработкой, предназначены для систем с импульсным давлением
• VR – БРС со специальным клапаном, который позволяет снизить потери масла при рассоединении (резьба только метрическая)

В ассортименте компании Stucchi S.p.A, также представлены блоки SATURN, мультиконнекторы (батарейное соединение), клапаны на 5 и 65 bar, заглушки, специальные БРС.

Шланговое быстросъемное соединение

Выделяют следующие типы соединений

• Быстросъемное соединение типа Камлок;
• Сухого типа DRYLOK;
• KAMVALOK;

DRYLOK

Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых  веществ по трубе. Одним движением рычага открывается вентиль.  Его  предназначением  является  безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты).  Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при  открывании клапана. Благодаря чему потери  сводятся до минимального  и снижаются риски  в  дальнейшей работе.

KAMVALOK

Предназначен для использования при транспортировке жидкостей для минимальных  потерь при разъединении трубопроводов. Данный тип  используется в  производстве  таких  продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.

Конструкция и размерная таблица

Две основные части — муфта и ниппель составляют быстросъемные соединения.

К сведению: Эти части еще носят название «мама» и «папа».

Конструкция обычной муфты или «мамы» состоит из таких элементов:

• корпуса;
• фиксирующий зажим;
• инверсного вентиля;
• компрессорного кольца для стыковой;
• уплотнительного кольца для стыковой запайки;
• присоединительного адаптера.

Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной  комплектации.

Ниппель состоит из:

• корпус;
• инверсный вентиль;
• присоединительного переходника;
• уплотнительного элемента.

В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом.  Распространенный размер 12-150 миллиметров в диаметре.

Принцип действия

Быстросъемное устройство соединяется в следующем порядке:

• Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку. Подготовленная ранее муфта встает в ниппель.
• Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная  фиксация муфты в ниппеле и открытие обратного клапана.

Группы быстросъемного соединения

БС подразделяются на 3 группы:

• без клапана;
• с односторонним клапаном;
• клапана расположены с двух сторон;

Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко  проходят работы по соединению таких устройств.

На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных  марок,  ISO с  цилиндрическим  вентилем  распределительного приспособления.

Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых  труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью  специального зажимного инструмента называемого цангой. С помощью цанговых соединений  осуществляется перехождение на резьбу.

Область применения

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности. Основные варианты:

• ПВХ;
• резина;
• силикон;
• латунь.

Если в быту шланги нужны для поливочных работ, то в производственных цехах с помощью быстросъемов присоединяют шланги к пневматическим инструментам, гидравлическим системам. Быстросъемным соединением для шланга можно удлинить гибкий элемент, тем самым сделать возможным перемещение оборудования на более удобное место. Быстроесъем в поливочной системе упрощает ее сборку, позволяя проводить работы без отключения подачи. Быстросъемы позволяют легко соединять шланги с насосами и другими элементами для полива (дождевателями, переходниками).

При этом если в таких сферах, как автопромышленность, авиастроение, оборонка, энергетика, медицина, горнодобывающее производство не допускается использование пластмассовых соединений, то в системах водоснабжения оно даже приветствуется. Надежные соединения деталей для воды не всегда должны быть дорогостоящими. Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали.

Если у вас в руках ниппель и муфта, соединить можно изделия только одинакового размера. При выборе стоит учитывать, что типы соединений могут быть снабжены как внутренней, так и наружной резьбой. Особенно внимательно нужно отнестись к выбору соединений для пневмоинструмента. Исполняются такие изделия из ударопрочной стали с защитой от коррозии. Быстросъемы обычно приобретаются в комплекте, который включает:

• специальную муфту;
• ниппели;
• переходники L-, X-, Y-, а также T-образные;
• штуцеры под хомут;
• резьбовые адаптеры.

При правильной сборке такой быстросъем будет функционировать как при минусовых, так и при плюсовых температурах. Быстросъемы для профессиональных сфер обычно имеют более длительную гарантию в сравнении с устройствами бытового назначения. Для сборки системы водоснабжения достаточно пластмассовых изделий. Такие соединители отличаются функциональными возможностями. Например, в изделиях может присутствовать запирающих механизм или функция «автостоп».

Быстросъемы хорошо агрегируют с поливочными насадками, имеют защиту от перегибов шланга. Цена изделий зависит от наличия дополнительных функций, но в целом она ниже, чем стоимость профессиональных латунных экземпляров. На рынке можно найти ударопрочные пластмассовые соединители, имеющие покрытие из оцинковки. Цена изделий выше предыдущих вариантов, но ниже стоимости экземпляров с дополнительным резиновым покрытием. Считается, что данные элементы удобнее в работе, так как менее скользкие в сравнении с пластиковыми или оцинкованными вариантами.

Особенности

Штуцер быстросъемный – фитинг для быстрого подключения и отключения шланга к какой-либо системе. Популярность детали связана с особенностями применения. Именно такой штуцер встречается в быту и промышленности примерно с одинаковой частотой.

Перечислим его ключевые особенности.

1. Компактность. Соединение получается легким, что значительно упрощает его использование.

2. В производстве используются материалы, которые не ржавеют.

3. Поверхность имеет несколько ступеней, что обеспечивает максимально надежную фиксацию шланга. Дополнительно можно использовать уплотнители для большей герметизации.

4. Строение штуцера позволяет быстро и без лишних усилий снять шланг и потом подключить обратно.

Быстросъемный соединительный элемент, как и любой другой, имеет свои преимущества и недостатки. Так, деталь можно найти практически в любом магазине, она распространенная и отличается дешевизной. При использовании такого штуцера стыки получаются максимально герметичными. Есть и другие преимущества.

• Собирать систему с таким штуцером довольно просто, времени потребуется мало. При необходимости и снять шланг очень легко.

• Изделие многоразовое. Его можно снять из одной системы и установить на другую.

• Даже после долгой эксплуатации соединительный элемент не теряет своих свойств.

Купить быстросъемные соединения для пневмоинструмента

Оформить заказ на быстросъемные пневморазъемы возможно следующим способом:

• Сделать заказ разъемных соединений рапид на сайте. После менеджеры нашего магазина свяжутся с Вами, согласуют детали заказа, способ оплаты и получения пневматических быстроразъемных фитингов;
• Позвонить по бесплатному телефону 8-800-500-13-97 и оставить заказ на фитинг быстросъемный пневматический;
• Написать на электронную почту или онлайн-консультанту в чат об интересующих пневматических БРС;
• Посетить розничные магазины AIST в Санкт-Петербурге и Москве, и купить брс для пневмоинструмента или быстрый разъем для компрессора. В контактах размещена вся информация по расположению и режиме работы магазинов.

Если Вас интересуют разъемные соединения рапид возможно оставить заявку на обратный звонок, который будет осуществлен в подходящее для клиента время.

Ведением заказов занимаются профессиональные сотрудники компании AIST, которые всегда готовы проконсультировать по характеристикам разъемных соединений рапид, способам оплаты и получения заказа.

Как стандарты влияют на БРС

Если БРС сделаны стандарту по ISO стандарту то можно менять его части, независимо от того, какого производителя БРС.

Это значит, что к любой муфте подойдёт любой ниппель. Это удобно тем, что при неисправности одного из элементов БРС, не обязательно заменять его элементом того же производителя. Но есть и недостаток — производитель практически в 100% случаев снимает гарантию, если один из элементов — не его.

Компания Вальтер-Прецизион за редким исключением (стандарт БРС для пневматики ISO 6150C) не производит и не поставляет стандартные БРС выполненных по какому-либо ISO.

БРС с уникальной конструкцией, когда муфта и ниппель подходят лишь друг к другу и не будут подходить к элементам, выполненным по стандарту ISO. У таких элементов, как правило, надёжность выше и действуют гарантии производителя.

Преимущества и недостатки БРС

Как и все изделия, быстроразъемные соединения для воды имеют свои плюсы и минусы. Вначале рассмотрим плюсы данных конструкций:

• широта распространения и выбора (быстроразъемные соединения можно без проблем купить практически в любом специализированном магазине);
• относительно небольшая цена позволяет покупать их для бытового использования;
• позволяют обеспечить высокие показатели герметичности стыка;
• БРС благодаря своим конструктивным особенностям легко монтировать и демонтировать;
• БРС многоразовые изделия;
• Сохраняют свои свойства в течение долгого использования.

К минусам можно отнести:

• при использовании комбинации деталей БРС от разных производителей, с конструкции снимается гарантия;
• 20% подобных конструкций делается без возможности взаимозамены.

Поэтому помните, что быстросъемные соединения тоже требуют тщательной проверки и отбора.
