Правила безопасности
Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:
- проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
- идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
- указанное расстояние заполняется негорючими материалами;
- отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
- труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
- максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
- дымоход не должен крепиться к перекрытию или кровле жестко.
В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.
Выбор теплоизоляционного материала
Теплоизолятором могут быть следующие материалы:
базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;
Базальтовая вата
керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;
Керамзит средней фракции
минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;
Утеплитель минерит
- асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
- песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.
Самым оптимальным утеплителем считается минерит.
Изоляция стыков труб
Для придания стыкам герметичности применяют:
- высокопрочные герметики, способные выдерживать большие перепады температур;
- специальные хомуты, изготовленные из такого же материала, как и дымоход.
Для обеспечения тяги в дымоходном канале не должно быть больше 3 – 4 соединений труб. Оптимальным считается дымоход, состоящий из 3-х колен.
Для чего нужно утеплять дымоход
В процессе эксплуатации по дымовому каналу транспортируется большое количество продуктов сгорания и горячего воздуха. Всё это снижает срок службы дымохода за счёт ускорения процессов коррозии и окисления внутренних стенок отводящего канала.
Среди наиболее распространённых проблем, которые приводят к повреждению дымовой трубы, можно выделить:
- наличие влаги — в трубе дымового канала наблюдается повышенное давление и постоянная влажность. Из-за разности температур внутри и снаружи дымохода на стенках канала частично конденсируется влага, что в итоге пагубно влияет на эксплуатационное состояние металла;
При отсутствии теплоизоляции в дымоходе скапливается большое количество конденсата
- химическая среда — при сгорании твёрдого или жидкого топлива образуется большое количество агрессивных веществ, опасных для здоровья человека. При правильной работе дымохода все образовавшиеся вещества выводятся наружу под действием естественной тяги. При снижении уровня тяги или в момент, когда дымоход не функционирует, вещества скапливаются на стенках дымового канала, что приводит к медленному, но поступательному разрушению трубы дымохода.
Утепление дымохода при помощи современных теплоизоляционных материалов позволяет снизить риск образования повреждений и уменьшает скорость протекания процессов коррозии. Например, утепление стальных дымоходов продлевает срок службы изделия в 2 и более раза.
Преимущества утеплённого дымохода
Своевременная теплоизоляция дымовой трубы снижает риск воздействия факторов, приводящих к образованию повреждений в металле, кирпиче или керамике. При правильно выбранной толщине утеплителя проблема с конденсатом решается практически полностью — точка росы сдвигается до участка трубы, расположенного выше уровня кровли. Это значительно увеличивает ресурс дымового канала и срок эксплуатации дымооводящей системы в целом.
Утепление дымохода увеличивает срок его службы в несколько раз
К другим преимуществам утеплённого дымохода можно отнести:
- Снижение уровня отложений — теплоизоляционные материалы способствуют уменьшению разности температур между продуктами горения и поверхностью дымовой трубы. Это снижает количество веществ, осевших на внутренней поверхности дымохода.
- Энергосбережение — в процесс работы утеплённый дымоход забирает меньше энергии, полученной от сжигания топлива. Это позволяет снизить расход топлива и энергии, затрачиваемой на поддержание постоянной температуры в топочной камере.
- Прочность и устойчивость — теплоизоляция, монтируемая вокруг дымовой трубы, играет роль каркаса и повышает прочность и устойчивость конструкции. Особенно это заметно при монтаже тонкостенных металлических дымоходов.
Современные утеплители повышают морозостойкость дымоотводящей системы. При соблюдении технологии утепления удаётся снизить или полностью устранить воздействие высокой температуры на участке вывода трубы через кровлю.
Как правильно утеплять дымоходы разной конструкции
Дымоходы отличаются не только разными конструкциями: печная труба существенно отличается от трубы газового котла, но и выполнены они из различных строительных материалов. Соответственно утепление газовых дымоходов несколько отличается от утепления печных конструкций.
Рассмотрим наиболее распространенные дымоходные трубы: кирпичные, асбестовые и металлические. Но для начала необходимо определиться с материалом, который используют для утепления дымоходных конструкций.
Чем утеплить дымоходную трубу снаружи
При утеплении дымоходов категорически запрещается использовать горючие материалы!
Выполнять работы по утеплению можно любым материалом, кроме вышеуказанного, это может быть стекловата, шлакобетонные плиты, волокнистые утеплители.
Для самостоятельного утепления дымоходной трубы рекомендуют материал, который можно закрепить в одиночку, в основном это удобные рулонные утеплители.
Нередко представление об утеплении дымохода заключается в обычной обертке трубы, чаще всего звучит вопрос: чем обмотать дымоход? Однако, не все так просто — монтаж каждого изоляционного материала предполагает конкретную технологию.
Дымоход зачастую утепляют снаружи, это обусловлено тем, что подобная работа не была предусмотрена при строительстве объекта, внутреннее утепление соответственно производят при монтаже дымохода или при его замене.
Как утеплить асбестовую дымоходную трубу
Асбестовую дымоходную трубу утепляют исключительно снаружи, используя для удержания теплоизолятора оцинкованный кожух, диаметр которого должен быть на 6-8см больше диаметра самой трубы.
Принцип этой работы — поэтапный монтаж отдельно каждой из частей кожуха и заполнение их утеплителем. Верхняя часть конструкции закрепляется под уклоном, а пустоты между трубой и кожухом необходимо залить цементным раствором.
При утеплении асбестовой трубы можно обойтись и без кожуха, просто обернув вокруг нее утеплитель и стянув его хомутами. Но при таком способе утепления необходимо использовать вдвое больше утеплителя, чтобы его слой был достаточным для защиты конструкции. Такое утепление будет малоэффективным и в случае, если в качестве утеплителя выбрана минеральная вата, ее паропроницаемость быстро даст о себе знать, сведя на нет все работы по утеплению.
Утепление кирпичных дымоходов
Утепление данной конструкции дымохода наиболее сложная задача, требующая определенных навыков.
Кирпичный дымоход можно утеплить несколькими способами:
Утепление минеральной ватой. По площади дымохода закрепляется минеральная вата (базальтовая или стекловата), это можно сделать при помощи обычного скотча. Теперь утеплитель необходимо «спрятать», для этого его закладывают кирпичом или, например, асбестоцементными или шлакобетонными плитами.
Утепление методом оштукатуривания. На выполнение этого способа утепления уйдет большее количество времени, дело в том, что после каждого этапа работы требуется определенное время, чтобы каждый слой конструкции имел возможность укрепиться на дымоходе:
- 1 слой – на армированную сетку набрасывается и разравнивается раствор (известь+мелкий шлак+цемент), толщина слоя не должна превышать 3 см. Набрасывать раствор необходимо сразу на всю площадь дымохода.
- 2 слой – минеральная вата, крепится на немного подсохший раствор.
- 3 слой – снова набрасывается раствор и продавливается стеклосеткой.
- 4 слой – после высыхания предыдущего слоя, поверхность выравнивается оставшимся раствором под покраску.
- 5 слой – грунтовка.
- 6 слой – декоративная покраска
Как и чем утеплить металлический дымоход
Металлический дымоход на сегодняшний день уже предполагает наличие внутреннего утепления, его конструкция состоит из двух стальных труб разного диаметра, между которыми размещен утеплитель.
При отсутствии такой конструкции изоляцию трубы дымохода из металла несложно сделать самостоятельно. Для этого необходимо приобрести стальную трубу, диаметр которой будет больше основного дымохода на 6-8см, «надеть» ее на дымоход и закрепить у основания. Заключительный этап работы – заполнение пространства между трубами утеплителем, в качестве которого можно использовать насыпной или же волокнистый материал.
Кроме того, с помощью проволоки и плоскогубцев можно утеплить металлический дымоход минеральной ватой.
Способы утепления дымовой трубы из металла
Дымоходы разных типов и конструкций требуют различных методов утепления. Существуют типы изоляции в зависимости от назначения дымохода.
Чем обмотать печные или каминные металлические трубы дымохода?
Стальные дымоходы могут использоваться для декоративных печей и каминов, не выполняющих функцию постоянного источника отопления. Изолировать такой дымоход достаточно слоем штукатурного раствора. Этот метод применяется в основном для утепления дымоходов из кирпичной кладки, но возможна и вариация, рассчитанная для металлических труб.
Смесь готовится из специальной смеси и воды. Технологически верным будет сначала влить воду в ёмкость для размешивания, а уже после добавить туда сухую смесь. После взбивания строительным миксером должна получиться однородная плотная масса.
Для утепления трубы камина или декоративной печи можно применить специальную штукатурку
Раствор наносится на изолируемую поверхность пятнами при помощи шпателя. Комки раствора необходимо распределить равномерно по всей площади трубы. Эти участки нужны для закрепления на них армирующего каркаса сетки из стекловолокна. Без каркаса толстый слой штукатурки может в скором времени растрескаться и прийти в негодность.
На армирующий каркас сначала наносится черновой слой штукатурки, прилегающий к воздуховоду. После наложения основной толщины штукатурки можно формировать чистовой отделочный слой.
Чем изолировать металлические трубы дымохода газового котла?
Утепление функциональных дымоходов своими руками можно осуществить с помощью конструкции типа «сендвич». Этот способ является наиболее популярным и эффективным в плане защиты конструкции от конденсата и экономии энергии. Конструкция сендвич-дымохода состоит из двух металлических труб и слоя минеральной ваты между ними. Причём труба с большим диаметром в данном случае является защитной гильзой, меньшая же труба и будет дымоотводом.
Утепленная таким способом труба для дымохода не является пожароопасной, так как слой обмотки защищён нержавеющей сталью или оцинкованным железом.
Минеральной ватой можно утеплить и внутреннюю, и наружную часть дымохода
Формирование конструкции сендвич-дымохода происходит в несколько этапов:
- в кровельных перекрытиях и самой кровле выполняются отверстия, диаметр которых будет на 25 см больше дымоходной трубы;
- металлический дымоход следует изолировать слоем базальтовой ваты (более практичной разновидности минеральной ваты) толщиной не менее 5 см. Обмотка происходит внахлёст;
- утеплитель фиксируется с помощью стальной проволоки, которую необходимо несколько раз обернуть вокруг трубы;
- надевается кожух из трубы большего размера. Если кожух был сделан из листа тонкого железа, он фиксируется с помощью адгезивной ленты и стяжных ремней.
Убедившись, что изоляция была проведена правильно и не осталось незафиксированных стыков, можно надевать утепленные трубы на патрубок печи через отверстие в кровле. После окончания монтажных работ по соединению дымохода с источником отопления, необходимо заполнить негорючим материалом лист металла, окружающий стояк. Для этого используется керамзит, асбест или глина.
На сегодняшний день существует немало вариантов, как утеплить трубу дымохода. Эти работы можно провести самостоятельно, выбрать утеплитель для дымоходных труб тоже достаточно просто. Главное, чтобы конструкция дымоотводной системы соответствовала всем необходимым требованиям. В противном случае теплоизоляция может стать абсолютно бессмысленной тратой средств.
Теплоизоляция кирпичного дымоотвода
Вопрос, как утеплить кирпичный дымоход, имеет два ответа — проведение утепления дымохода минватой или с помощью штукатурки. Рассмотрим оба варианта изоляции дымохода из кирпича. Скажем сразу, что утепление кирпичного дымохода снаружи с помощью оштукатуривания по сетке малоэффективно. Что при этом делают:
- Дымоотвод очищают снаружи;
- Арматурную сетку фиксируют.
Готовят раствор смешиванием цемента, извести и шлака. Добавляют воду. Можно использовать современную «теплую» штукатурку, которая славится своими теплоизоляционными качествами.
Раствор наносят на кирпич слоем в 2-3 см. После высыхания наносится следующий слой. Крайний выравнивается и затирается. Проверяются на наличие и устраняются недостатки. Труба окрашивается известью или мелом.
Более надежным является утепление трубы дымохода своими руками с помощью минеральной ваты. Вопрос утепления решается следующим образом:
- Поверхность очищается от грязи, устраняются неровности;
- Собирают каркас, в котором будет помещен изоляционный материал;
- Щели и зазоры не допускаются;
- Затем проводят утепление дымохода минватой, причем делают это с нахлесткой в 0,15-0,2 м;
- Стыки клеят с помощью строительного скотча;
- Чердачный участок трубы утепляют листами гипсокартона.
Можно ли вычислить вероятность возникновения конденсата
Конденсат образовывается при необоснованном превышении тепловой мощности газового котла и вызывает перегорание стенок дымохода. Чтобы мощность оборудования не влияла на образование излишков влаги, производят расчет оптимальной величины.
Для стандартных помещений нормальный показатель – 1кВт на 10 м2 помещения. В комнатах, высота потолков которых не достигает 3 метров, основой для подсчетов формулы мощности (МК, кВт) служат показатели:
- УМК – удельной мощности котла, связанные с климатической зоной проживания и в расчете на каждые 10 м2 помещения;
- S – площади помещения, в котором установлен котел (м2).
Сама формула выглядит как S х УМК/10 = МК. Показатель УМК стандартен и равен:
- 7-0.9 в южных зонах;
- 1-1.2 для средних широт;
- 2-1.5 для московского региона;
- 5-2.0 для северных регионов.

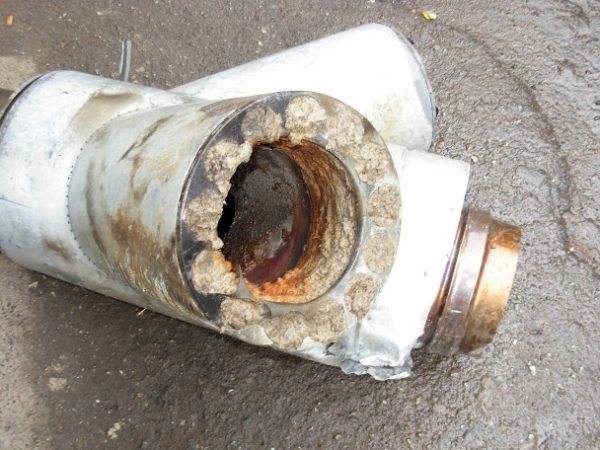

Перегоревшие стенки дымохода
Если котел 2-х контурный, то, чтобы не образовывался конденсат, полученный результат умножить на 25 %. При потолках выше 3 метров и нестандартной планировке помещения мощность котла (МК) вычисляется по формуле:
Показания к утеплению
Процесс газоотведения сопровождается накоплением частиц продуктов горения на стенках дымового канала и образованием конденсата, что негативно отражается на эксплуатационных качествах отопительного оборудования. Утепление асбестовой, керамической или металлической вытяжной трубы способствует нивелированию проблем со снижением эффективности устройства, поэтому рекомендуется выполнить качественную теплоизоляцию дымохода еще на этапе строительства. При необходимости утепляют канал газоотведения и в процессе эксплуатации, используя подходящий вариант материала с низким коэффициентом теплопроводности.
Что дает утепление дымовой трубы:
Снижается риск воздействия факторов, которые обуславливают образование повреждений на поверхностях металлических, керамических или асбестовых труб газоотведения. Так, наличие качественной теплозащиты способствует устранению проблем с конденсатом. При этом наблюдается существенное увеличение потенциала вытяжного канала.
Нивелируются проблемы с ухудшением тяги. При надежной теплоизоляции снижается уровень теплопроводности материала трубы. Этим объясняется уменьшение разницы температур между потоками продуктов горения и поверхностью дымоотводной магистрали. В результате значительно снижается уровень отложений на стенках, и нивелируется риск ухудшения тяги.
Оптимизируется энергоэффективность теплогенерирующего устройства. Утепленный дымоход предусматривает корректный расход топливных ресурсов, так как снижаются энергозатраты на поддержание требуемого уровня температуры в топочной камере.
Улучшаются характеристики прочности конструкции
С помощью теплоизоляционного каркаса выполняется своего рода армирование конструкции, что особенно важно при обустройстве участка дымохода над уровнем крыши. Усиленному надежным слоем теплозащитных материалов дымовому каналу не страшны существенные ветровые нагрузки, перепады температур и другие внешние факторы.
Качественная теплоизоляция важна не только при обустройстве тонкостенных стальных труб дымоудаления. Утепление материалами с низким коэффициентом теплопроводности способствует улучшению эффективности кирпичных дымоходов и прогонов из асбеста, металла и керамики.

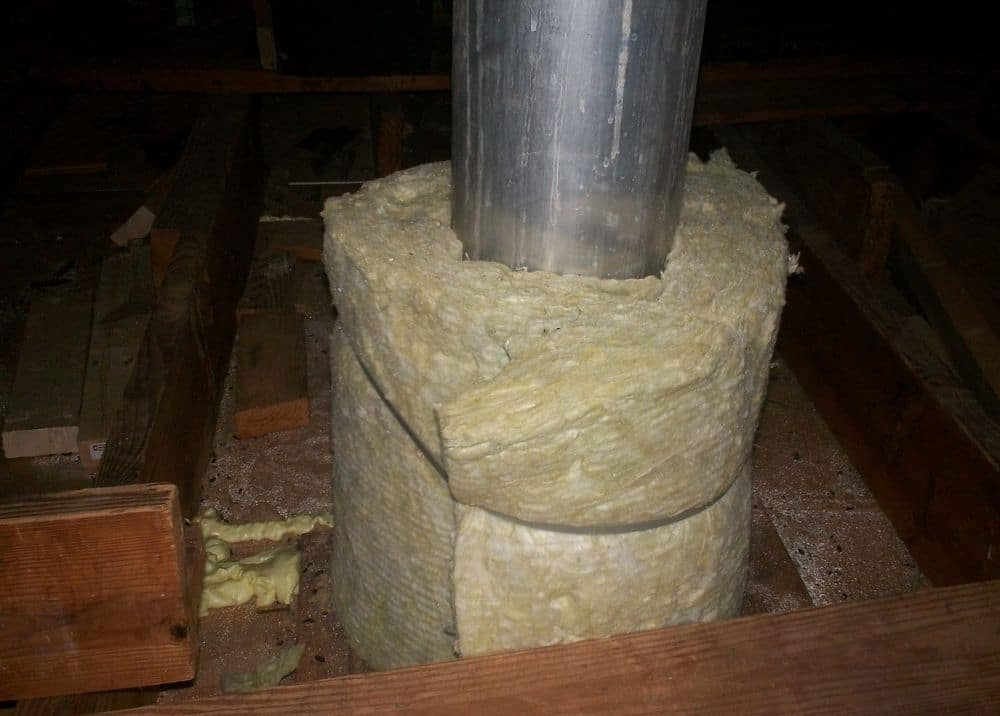

Утепление дымохода минеральной ватой
Причины порчи дымохода
Некачественная изоляция или полное её отсутствие приводит к преждевременному разрушению дымохода. Существует несколько причин, особенно сильно влияющих на целостность и функциональность дымовой трубы:
- Сырость. В системе дымохода наблюдается повышенная и, главное, постоянная влажность. В этом нет ничего удивительного, даже несмотря на то, что дымовая труба по факту является тёплым местом. Влага, переносящаяся вместе с парами тёплого воздуха, частично оседает на стенках дымохода, образуя конденсат.
- Влияние агрессивных химических веществ. В момент сгорания топлива выделяется огромное количество активных субстанций. Среди них опасные для жизни человека едкие кислоты: серная, угольная, азотная. Когда дымоход функционирует, практически все продукты распада выходят вместе с потоком воздуха. Во время бездействия дымоходной системы эти вещества накапливаются на стенках трубы, одинаково быстро разрушая и металл, и кирпич.
Посредством утепления трубы дымохода можно остановить или предотвратить необратимые химические процессы, происходящие под действием влаги и продуктов распада топлива.
Несвоевременно принятые меры по защите дымовой трубы могут стать причиной разрушения самой конструкции дома. Конденсат, насыщенный кислотами, способен медленно, но интенсивно разъедать строительные материалы. Особенно опасным конденсат становится во время оттаивания труб после холодного периода года.
Выходящий из трубы дым содержит вредные вещества, которые вызывают разрушение дымохода
Чем утеплить дымоходную трубу на улице — Трубы и сантехника
При проектировании системы отопления в частном доме может возникнуть такая потребность, как утепление дымохода. Оно необходимо для предотвращения выпадения конденсата, который приводит к повреждению труб и нарушению режима эксплуатации здания.
Утепление кирпичного дымохода
Существует два способа выполнения работы по защите трубы от промерзания и выпадения конденсата:
Чтобы защитить трубы своими руками первым способом, потребуется выполнить действия в следующем порядке:
- Фиксация арматурной сетки на поверхность стены. Перед этим конструкция очищается от пыли и грязи.
- Приготовление штукатурного раствора. Для этого смешивают известь, цемент и шлак с добавлением воды. Возможно применение современной «теплой» штукатурки, которая имеет хорошие теплоизоляционные характеристики.
- Нанесение раствора на поверхность. Толщина одного слоя составляет 20–30 мм. При необходимости состав наносится в несколько слоев. Каждый последующий укладывается после высыхания предыдущего. Самый последний слой штукатурного раствора выравнивают и затирают.
- После высыхания штукатурки поверхность проверяют на наличие трещин и неровностей. При необходимости их устраняют. Работа завершается окраской трубы известковой или меловой краской для защиты штукатурного слоя от негативных воздействий окружающей среды.
Нанесение штукатурного слоя
Этот способ малоэффективен.
Более надежно защитит трубу от холода минеральная вата. Если вы хотите все сделать своими руками, придерживайтесь следующей схемы:
- Производится очистка поверхности от загрязнений и отложений. Осмотр на наличие неровностей и устранение их при необходимости.
- Сбор каркаса, по которому будет смонтирован утеплитель. Обрешетка состоит из металлических направляющих профилей, которые закрепляются дюбелями. Шаг между направляющими подбирается так, чтобы было удобно укладывать утеплитель.
- Нельзя допускать появления зазоров и щелей. Они приведут к тепловым потерям и возникновениям мостиков холода.
- Закрепление пароизоляции с нахлестом 15–20 см. Места стыков проклеиваются строительным скотчем.
- Облицовка трубы выполняет декоративную и защитную функцию. При выполнении работ своими руками на холодном чердаке можно использовать листы гипсокартона.
Теплоизоляция с помощью минваты
Утепление труб из нержавейки и асбеста
Элементы, защищенные по такой технологии, состоят из внутреннего трубопровода, заключенного в кожух из утеплителя, и дополнительной защитной трубы. Внешний кожух изготавливается из оцинкованной стали.
При проведении работ важно соблюдать следующие требования:
- при утеплении дымохода из нержавейки, расположенного снаружи, толщина теплоизоляции должна составлять не более 100 мм;
- для участков, расположенных внутри здания максимальная толщина теплоизоляции – 40 мм.
Временная теплоизоляция
Работу по утеплению дымоходных труб из асбестобетона можно выполнить простейшим способом, который не требует серьезных трудовых затрат. Такой вариант подойдет в качестве временных мер по защите дымохода от холода и выпадения конденсата, т.к. он недолговечный. Работу делают следующим образом:
- подготавливают минеральную вату в рулонах;
- обматывают тубу этим материалом (при необходимости в несколько слоев – зависит от требуемой толщины теплоизоляции);
- стягивают и закрепляют материал скобами.
Способ подойдет только для применения в условиях холодного чердака. Материал без защитного слоя не сможет работать в наружных условиях, поскольку не устойчив к влаге и негативным воздействиям среды.
Чтобы выполнить полноценное утепление, потребуется провести следующий комплекс мероприятий:
Теплоизоляция стальной трубы
