Подробная инструкция как подключить автоматический выключатель

Характеристики и критерии выбора модульного автоматического выключателя

При выборе модульного автоматического выключателя в первую очередь надо учитывать следующие характеристики:

  • Максимум отключающей способности измеряется в кА (киллоАмперах) – это величина тока при которой автомат еще сохраняет работоспособность. Минимальное значение этого параметра на промышленных и бытовых сетях от 3кА до 10 кА;
  • Время – токовая характеристика, иногда эту величину называют чувствительность автоматического выключателя к токовым перегрузкам.
Класс чувствительностиНоминальный ток расцепления контактов
B3-5 от In Х 10;
C 5-10 от InХ10;
D 10-50 от InХ10.

По чувствительности выключатели имеют три класса, В – отключение автомата происходит при 3-5 кратном превышении номинального тока для определенного участка сети. С – 5 -10 крат и D 10 – 20 крат, при эксплуатации оборудования с электродвигателями вариант группы В не рекомендуется, кратковременные пусковые токи могут вызывать не обоснованные, частые отключения. Универсальным вариантом считается С, для электродвигателей D.

Рекомендуемые нагрузки для автоматов с различной категорией чувствительности

Bдля сетей с небольшими токами КЗ (ТЭНы, плиты);
Cдля участков сети с большими токами, самые востребованные;
Dс большими токами пуска (сварка, асинхронные электромоторы, трансформаторы)
  • Номинальный ток участка сети, когда происходит отключение, изготавливаются выключатели со значениями в интервале 0,5 – 125 А для модульных конструкций. Для промышленных вводных автоматических выключателей эта величина может достигать тысячи Ампер.
  • Число полюсов на выключателе может быть от 1 до 4, Ширина корпуса одиночного модуля в зависимости от серии изделия, 18мм, компактный вариант на половину меньше 9мм, расширенный 27мм.

Учитывая эти параметры, делается выбор выключателей для конкретного участка сети, после чего составляется или изучается схема их подключения.

Основные виды автоматических выключателей

Производители делают очень много разновидностей различных моделей, не смотря на их конструктивные отличия.

Внешний вид различных видов автоматических выключателейВсе они работают по одному принципу и предназначены для одной цели. При превышении установленного порога величины тока они отключают цепь от источника питания для сохранения аппаратуры от перегрузок.

По назначению автоматические выключатели можно разделить на следующие виды:

  • Для коммутации оборудования в осветительных, розеточных сетях, силовых линиях с бытовым оборудованием не большой мощности;
  • Для коммутации электропитания на электроустановки, которые эксплуатируются в экстремальных условиях, в взрывоопасной среде, повышенной влажности или запыленности;
  • Для многократной коммутации полупроводниковых приборов в различных электронных системах.

По конструктивным особенностям разделяют на три основных вида:

  • Воздушные выключатели имеют в конструкции корпуса отверстия, через которые происходит вентиляция элементов находящихся внутри. Такие модели используют в нормальных сухих условиях эксплуатации, без испарений и пыли;
  • Выключатели с литым корпусом применяют в экстремальных условиях эксплуатации;

Модульные выключатели это один из вариантов воздушного, особенность конструкции в том, что их размеры и механизм крепления стандартизированы.

Последний вариант у потребителей на бытовом и промышленном уровне пользуется самым большим спросом. Причиной такой популярности является универсальность этих моделей, простота установки и подключения. Поэтому мы рассмотрим детально, как подключаются эти автоматические выключатели.

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.


Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется (+)

Существует несколько способов запуска процесса расцепления:

  • ручное управление – включение/отключение с помощью небольшого рычага;
  • воздействие токов короткого замыкания;
  • избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

  • по материалу изготовления:
  • из алюминия;
  • из нержавеющей стали (встречаются чаще).

Как выбирать?

Желательно, чтобы купленные автоматы соответствовали таким параметрам:

  • току сети квартиры, дома – постоянный, переменный или комби;
  • способу работы. Управляться в ручном режиме или моторным приводом;
  • методу сбора в единый комплекс – вставными, выдвижными или постоянными;
  • типу расцепителя – читайте выше;
  • классности автовыключателей;
  • величине тока — максимум до 6,3 килоампер.

Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели

Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его. Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом, каким проводом лучше соединить автоматы и каким наилучшим способом.

В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.

Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

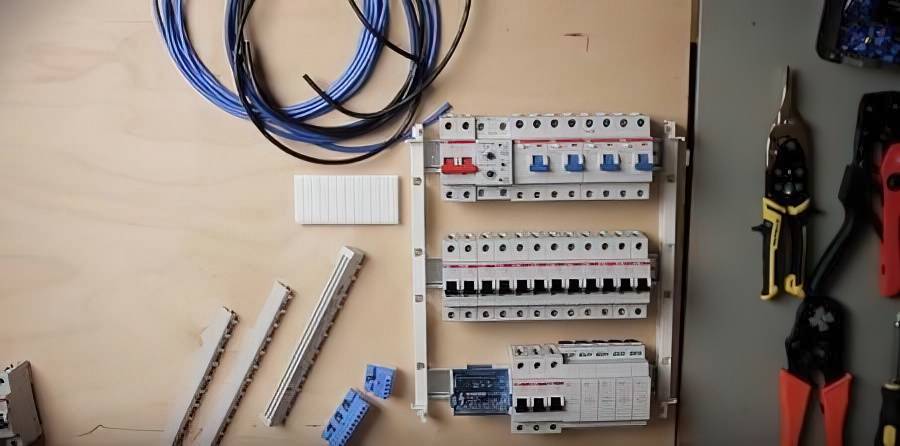

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

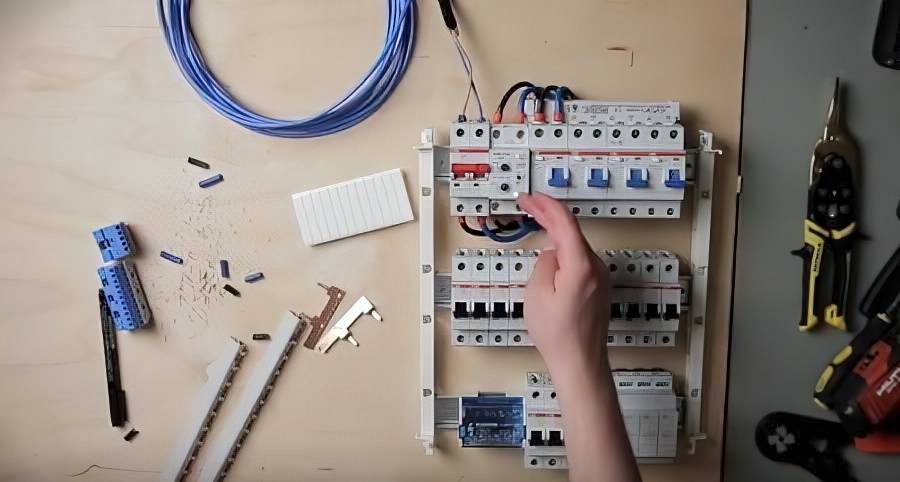

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

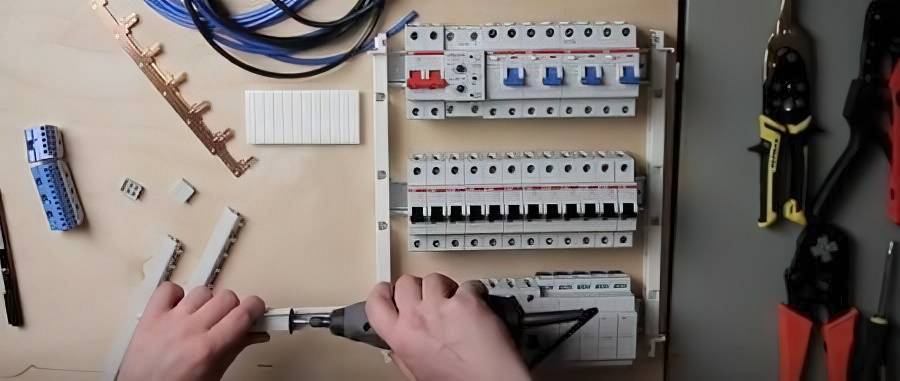

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая — варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья — розетки).

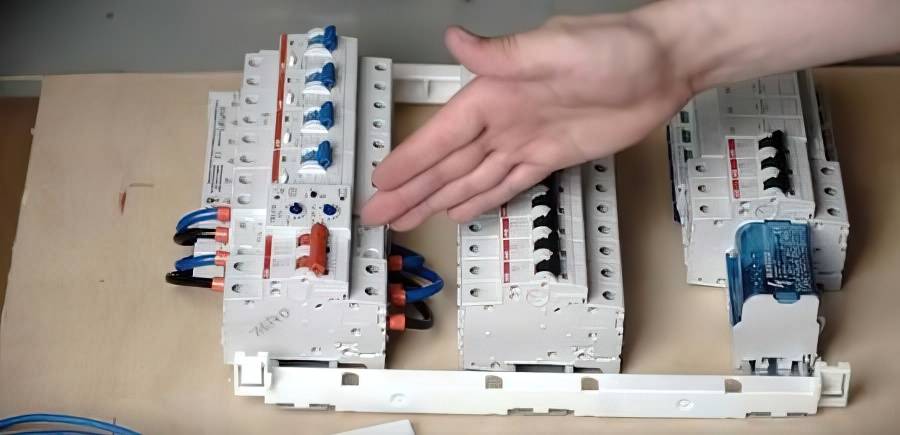

Устанавливаем гребенку на автоматы и переносим рейки в щиток

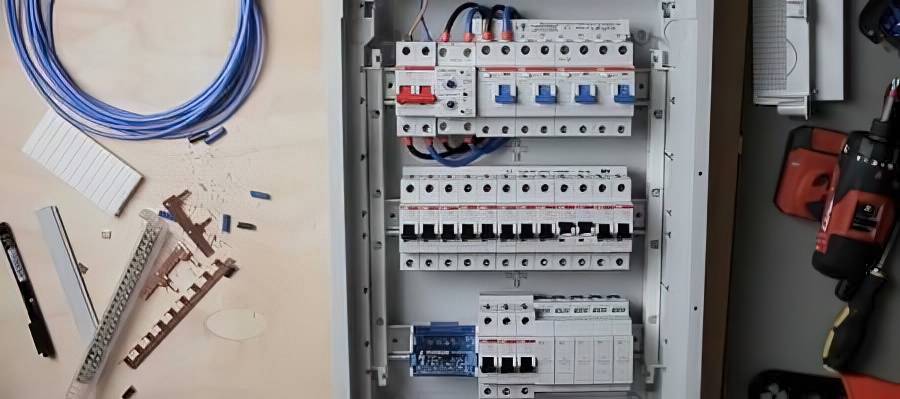

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

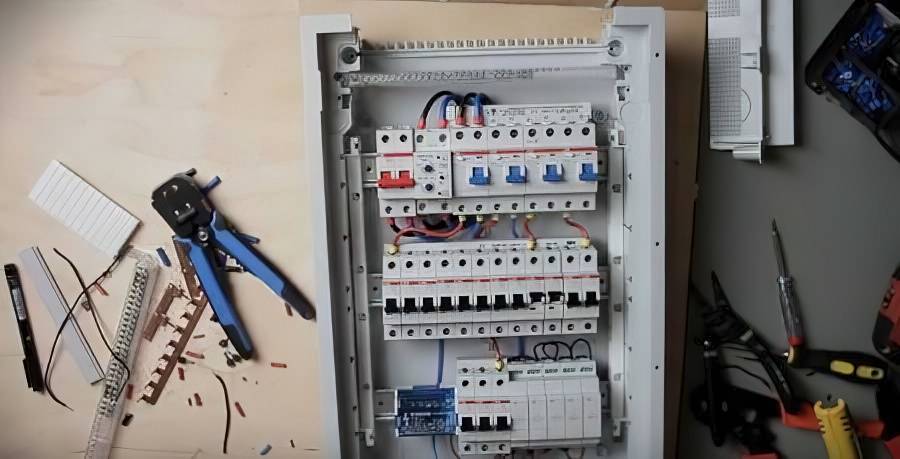

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

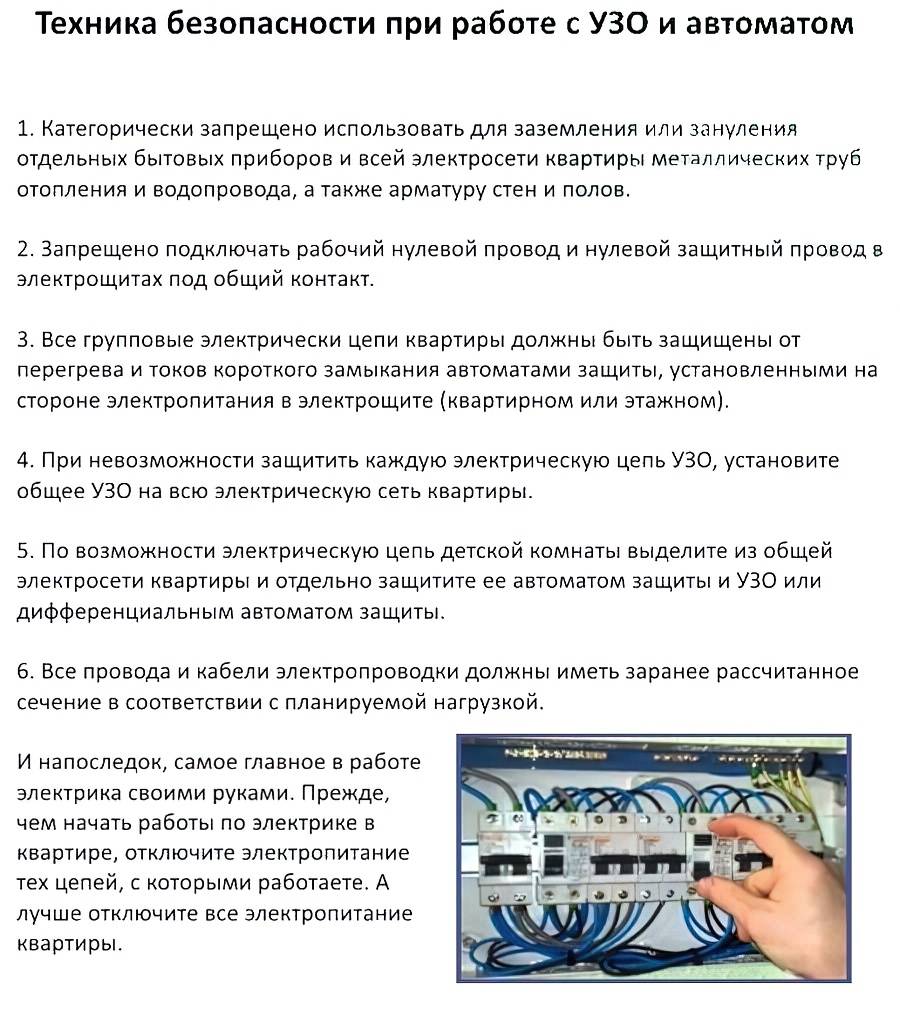

Техника безопасности при работе с УЗО и автоматом

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения . Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Как правильно подключить автомат — делаем все по порядку

В домах, построенных 25-30 лет назад, применялась система электроснабжения, в которой «нулевой» защитный проводник одновременно был и «нулевым» рабочим. В современном жилье функции защиты и рабочей проводки разделены. Европейские штепсели и розетки с заземлением делают процесс выбора автоматов зависящим от типа системы электроснабжения.

Автоматические выключатели могут крепиться на стандартную DIN-рейку или на панель, распределительные шкафы предусматривают оба варианта. Для первого способа на модульном АВ предусмотрены крепежные скоба и защелка. Для второго на корпусе воздушного выключателя предусмотрены монтажные отверстия — гнезда для крепления на болты. Модульный выключатель крепится одним нажатием руки: зацепил – нажал – защелка зафиксировалась. Для воздушного в панели нужно просверлить отверстия под болты. Крепления обязательно должны быть с резиновыми прокладками и уплотнительными шайбами. Для мощных воздушных выключателей можно резиновые прокладки сделать из пластика.

Одним из вариантов использования многотарифных приборов учета является установка электросчетчика «День-Ночь» belroselektro.by. Они позволяют контролировать расходы потребляемой электроэнергии и, следовательно, экономить на оплате коммунальных услуг.

В шкафу схема подключения автоматических выключателей выполняется по «иерархии». Кабель от внешнего источника заводится в электрощиток сверху, провода по территории разводятся через нижние выводные отверстия.

    1. Монтаж системы подключения и защиты начинается с вводного автомата.

Если система предусматривает несколько изолированных линий (по функциям или по помещениям), разделение начинается от вводного АВ. Мощность этого выключателя должна быть не меньше суммы мощностей всех «нижестоящих». Для выполнения такой задачи обычно выбираются двухполюсный или четырехполюсный варианты из группы D. Их не выбьет подключение мощной «болгарки» (из которой можно изготовить штроборез своими руками) или точильного станка на 3 кВт.

    1. «Однополюсники» являются самыми распространенными автоматами. Из них можно собрать любую схему электроснабжения квартиры или дома с гаражом. Установленные на DIN-рейке модульные АВ можно соединять отрезками провода с сечением, пропускная способность по току которого должна быть выше рабочего тока выключателя.

Соединительная шина делает выполнение соединений более удобным. Отрежьте кусок шины на требуемое количество контактов и закрепите в клеммах автоматов. Расстояние между контактами шины соответствует стандартной ширине модульного АВ. Установка автоматического выключателя производится на фазу. Нейтраль идет от вводного автомата к приборам напрямую.

    1. С помощью однополюсных выключателей монтируются системы освещения и розеток, но для подключения таких приборов, как бойлер, электроплита или душевая кабина, лучше применять двухполюсный АВ. Он гарантирует полный разрыв цепи. Схема подключения двухполюсного автоматического выключателя не имеет отличительных особенностей, но его рекомендуется устанавливать на отдельную линию.
    2. Установка трехполюсного автоматического выключателя имеет смысл, если будут подключаться электроприборы, требующие напряжение 380 В.

Нагрузка, подключенная по схеме «треугольник», исключает перекос между фазами. Нейтраль в случае такого подключения не требуется. В таких случаях на «потребителя» подключается индивидуальный выключатель.

    1. Четырехполюсный автомат можно использовать как вводной. Постарайтесь, чтобы на каждую фазу легла нагрузка равной мощности.

В случае подключения оборудования с трехфазной системой «звезда» или трех отдельных однофазных провода по четвертому – нейтрали — из системы будет удаляться излишний ток.

Если все нагрузки будут распределены равномерно, то на нейтраль ляжет функция защиты от непредвиденных перекосов мощности. Для правильного подключения автоматического выключателя рекомендуется пользоваться качественными материалами. Все соединения проводов должны быть тщательно затянуты в клеммах. При подключении нескольких кабедей их контакты должны быть зачищены и облужены. Для лучшего соединения рекомендуется запайка и изоляция (наконечники из пластика). Не экономьте на стоимости автоматов и изоляции.

Разводка проводов

В идеале, если автоматы стоят на DIN-рейке рядом, то можно отмерить эти расстояния просто приложив проводник так, чтобы переходная его часть от одного автомата к другому образовывала петлю. Она позволит проводу выходить из корпуса вертикально.

Зачищенное место должно иметь длину, вдвое большую, чем на конце провода, потому что нам придётся делать из него небольшую петельку, которой предстоит подключать автомат. На эту петельку надо будет надеть термоусадочную трубку или крепко обмотать изолентой то место, где заканчивается изоляция. Это даст нашему проводу жёсткость.

Затем петлю надо вставить в контактное отверстие автомата и крепко затянуть. Зачищенных мест должно быть по числу автоматических выключателей. Зато мы будем уверены, что фаза разведена правильно – одна и та же на квартиру.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый – на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на DIN-рейку и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

Установка УЗО

Указанные обозначения:

  • a – устанавливаемый автомат;
  • b – отвертка с плоским жалом;
  • c – защелка на автомате, при помощи которой он крепится к Din-рейке;
  • d – Din-рейка.

Установка производится следующим образом:

  • одним концом паза (там где нет защелки) автомат устанавливается на рейку;
  • жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
  • устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

  • с жилы кабеля снимается изоляционный слой (примерно 10мм);
  • зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

Проволочные перемычки

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

  • недостаточная прочность пайки;
  • при работе приборов происходит повышение переходного сопротивления;
  • остатки флюса провоцируют развитие коррозии;
  • снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.

{SOURCE}

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Способы установки УЗО

Возможны два способа установки устройства. Первый вариант предполагает установку общего УЗО в схему электропроводки, сразу за счетчиком и автоматом. При одном общем УЗО для квартиры или дома, очень трудно найти место утечки тока через изоляцию проводов. Такое нарушение изоляции нужно искать по всей квартире или коттеджу.

Вариант схемы электропроводки с общим УЗО и защитным заземлением в однофазной сети

В этом случае УЗО обесточит всю квартиры. Во другом варианте устанавливается несколько УЗО, отдельно для каждого направления электропроводки, в гостиную комнату, кухню, спальню комнату и детскую. Такая схема раздельной электропроводки по комнатам собирается в электрощитке в прихожей.

В этом же электрощитке устанавливается несколько УЗО. Такой вариант конечно затратный, но он имеет некоторые преимущества. Во – первых, при срабатывании УЗО, сеть будет выключена только в одном направлении, а в другой части квартиры напряжение сети сохранится. В одном помещении будет легче искать повреждение электропроводки.

Вариант схемы электропроводки с отдельным УЗО для розеток и защитным заземлением в однофазной сети

В детской комнате отдельно подключенное устройство УЗО защитит детей от прикосновения к опасной розетке быстрее, чем в варианте общего УЗО. Для варианта детской комнаты ставят УЗО с током отключения, менее 10 мА. В ванную, или на кухню, где стоит стиральная машина, нужно ставить УЗО с большим значением тока срабатывания (300мА – 500мА), потому что УЗО с током отключения в 10 мА будет постоянно отключать кухню.

УЗО выбирают по оптимальному току для всех нагрузок в амперах. Время срабатывания УЗО — качественного устройства — до 0,1 секунды, за это время не чувствуется удара током. Проверять на работоспособность устройство защиты нужно нажатием тестовой кнопки УЗО раз в месяц и после каждого аварийного срабатывания.

Перед монтажом

Необходимо произвести тщательный осмотр автомата на предмет возможных повреждений корпуса. Рекомендуется, также, несколько раз пощелкать выключателем, проверить, работу механизма «вкл-выкл». Сразу же перед установкой нужно проверить маркировку автомата, сравнить ее с параметрами подключаемой электрической сети.

Непосредственно к сети подсоединяется с помощью медной проволоки или шин. Подвод напряжения к устройству осуществляется только с верхней стороны. В- отдельных случаях допускается подводка напряжения снизу при условии соблюдения дополнительных мер электробезопасности. В соответствии с требованиями Правил устройства электроустановок автоматы подсоединяются к сети так, чтобы винтовая гильза была без напряжения при выкрученной пробке. При использовании одностороннего питания, токоподающий проводник подсоединяется к неподвижным контактам выключателя.

Как подключить группы УЗО с автоматами

В процессе эксплуатации сами устройства защитного отключения требуют защиты от перепадов напряжения, коротких замыканий и последствий их негативного воздействия. Решить эту проблему возможно путем установки в электрическую цепь автоматических выключателей. Поэтому вопрос, как подключить УЗО и автоматы в том числе в электрощитке, приобретает особую актуальность. Использование дополнительной защиты усиливает электробезопасность при пользовании мощной бытовой техникой и оборудованием.

Представленная схема вполне подходит для монтажа средств защиты в распределительном щитке. Заземляющий проводник РЕ обозначен линией желто-зеленого цвета. Пунктирные зеленые линии соответствуют заземляющим кабелям, используемым при подключении сложных бытовых устройств. Как правило с УЗО используется несколько автоматов. Поэтому сумма токов автоматических выключателей должна быть равной сумме токов защитных устройств.

Подключение УЗО и автоматов рекомендуется выполнять по определенным правилам:

  • УЗО следует устанавливать перед автоматическим выключателем.
  • При однофазном подключении провод питания всегда подводится к верхней клемме. Установка питающего провода снизу приведет к поломке устройства.
  • Подключение УЗО в двух- или трехфазную сеть осуществляется по отдельным схемам, используя варианты с заземлением и без заземления.
  • Во время подключения электрическая сеть должна быть полностью обесточена.
  • Узо с низкими номиналами, предназначенными для отдельных линий, нельзя устанавливать в общую сеть. Под влиянием перегрузок повышается вероятность утечек тока и коротких замыканий.
  • Подключенное защитное устройство нужно обязательно протестировать. С этой целью включается автомат, на котором создается определенная нагрузка. Если подключенный электроприбор не вызывает каких-либо изменений, значит электромонтажные работы выполнены правильно.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
