Детектор скрытой проводки. Рентген для стен

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

• Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
• Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
• Возникновения проблем с проводкой (обрыв или КЗ);

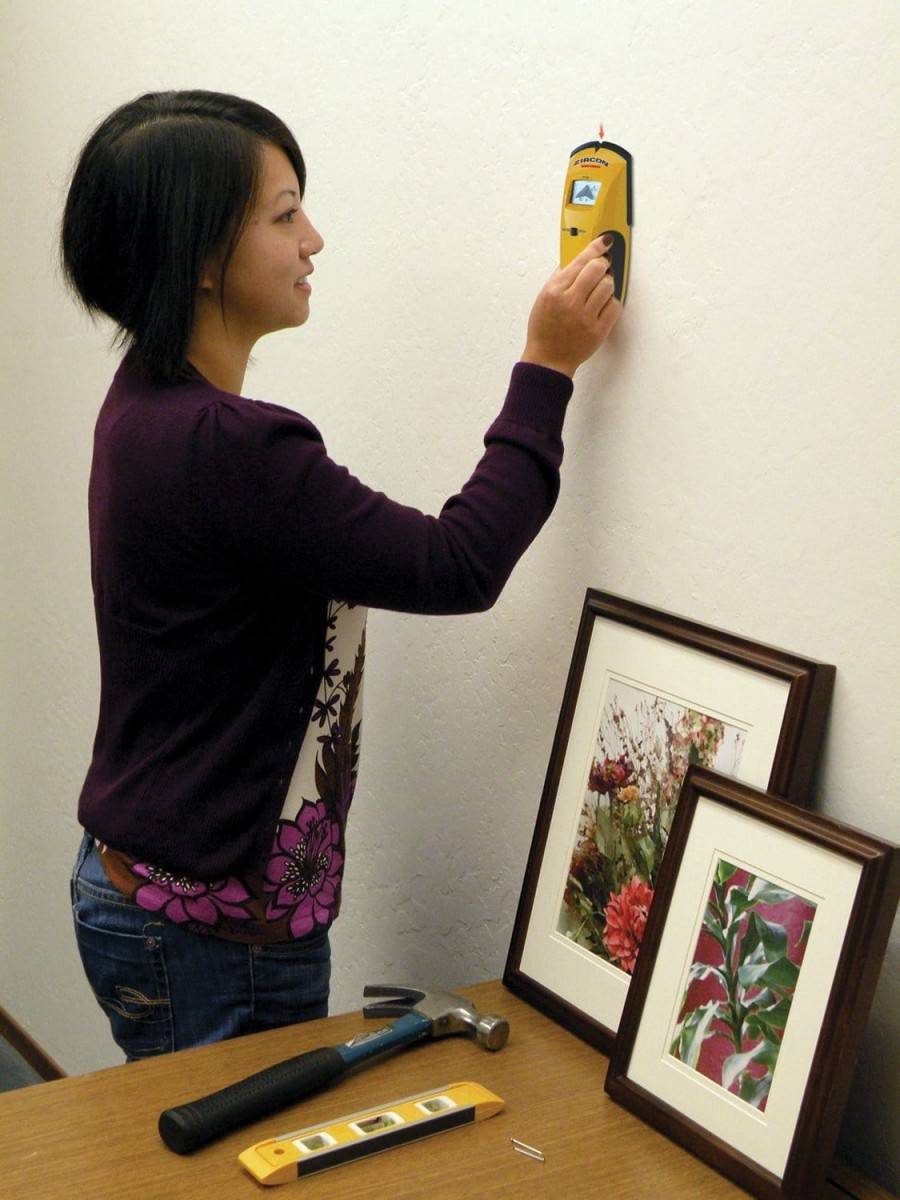

• Улучшения интерьера путем навески различных приборов и мебели на стены.

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

А далее уже владельцу решать, укладывать новый кабель в старые штробы или нарезать новые.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Далее рассмотрим, что можно сделать, чтобы определить, где проходят кабели в стене, если планировки помещения нет.

Лучшие высокоточные детекторы скрытой проводки

Если точность – это ваш основной параметр выбора, то рассмотрите следующие предложения. Они находятся в разных ценовых категориях, но неизменно качественные и предельно точные.

Mastech MS6818

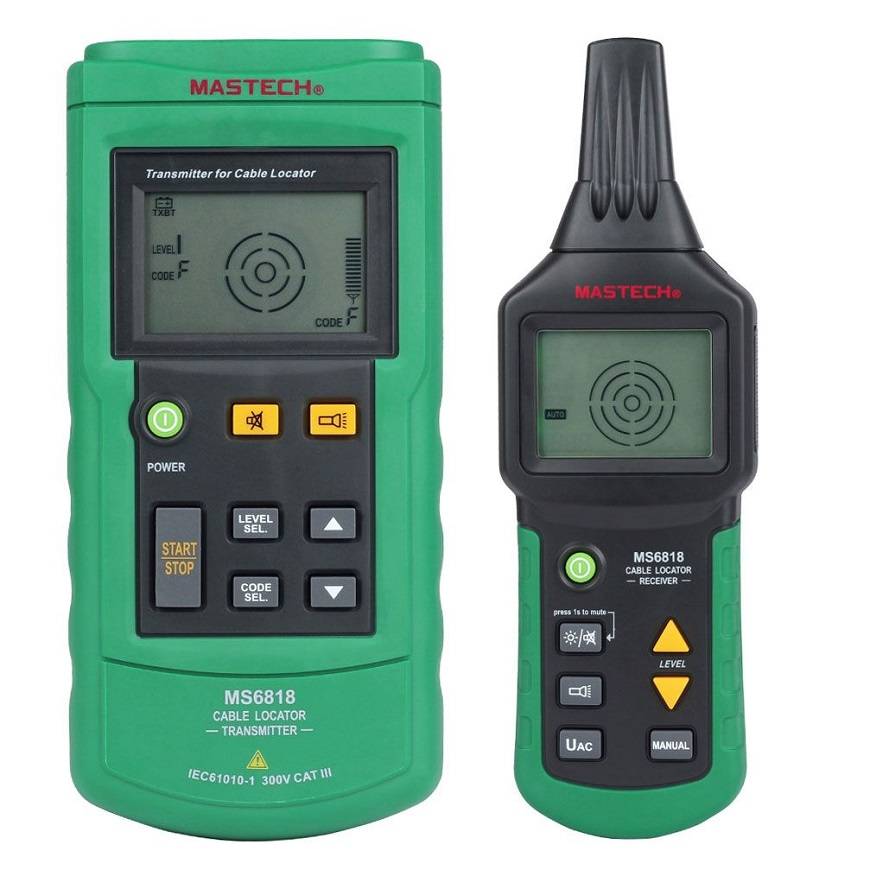

Компактный Mastech MS6818
Мне нравитсяНе нравится

Очень компактный и функциональный прибор, который подходит как профессионалам, так и обычным пользователям. Он предназначен для поиска проводки в стенах, труб в земле, а также обрывов на линии. Кроме того, устройство способно определить скрытые распределительные коробки и розетки. Сам производитель позиционирует его как универсальный вариант.

Характеристики:

• высокая точность;
• сканирование на глубину в 2 метра;
• информативный дисплей;
• кнопки, выведенные к экрану.

Плюсы и минусы

многофункциональность;
безупречная точность;
качество сборки;
эргономичный корпус;
определение типа материала.

высокая стоимость;
сложные настройки.

Стоимость прибора доходит до 20 000 рублей в регионах.

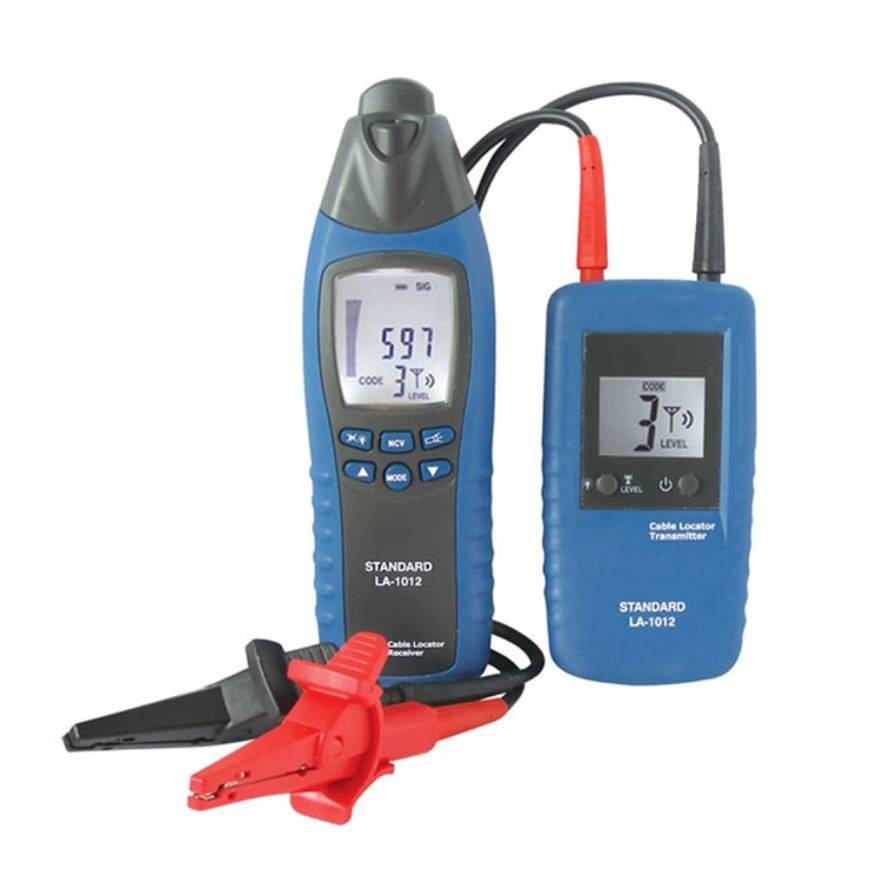

CEM LA-1012

Модель CEM LA-1012
Мне нравитсяНе нравится

Одна из самых точных моделей в сегменте. Она выполнена в приятном синем цвете и имеет эргономичную форму, которая даже при длительной работе не даёт ощущать усталости в руке. Корпус сделан из пластика с повышенными ударопрочными свойствами. Производитель позаботился о хранении прибора, обеспечив комплектацию кейсом. Работа ведётся от батареек, замена осуществляется максимально просто.

Характеристики:

• глубина сканирования до 2,5 метров;
• автоотключение;
• несколько диапазонов измерений;
• информативный дисплей;
• звуковая индикация;
• подсветка.

Плюсы и минусы

компактность;
наличие фонаря;
отключение через час бездействия;
режим экономии энергии;
функциональность;
удобство использования;
приятный дизайн.

высокая стоимость;
индикация уровня заряда не всегда корректна.

Средняя стоимость прибора 15 000 рублей.

Bosch D-tect 120 Professional

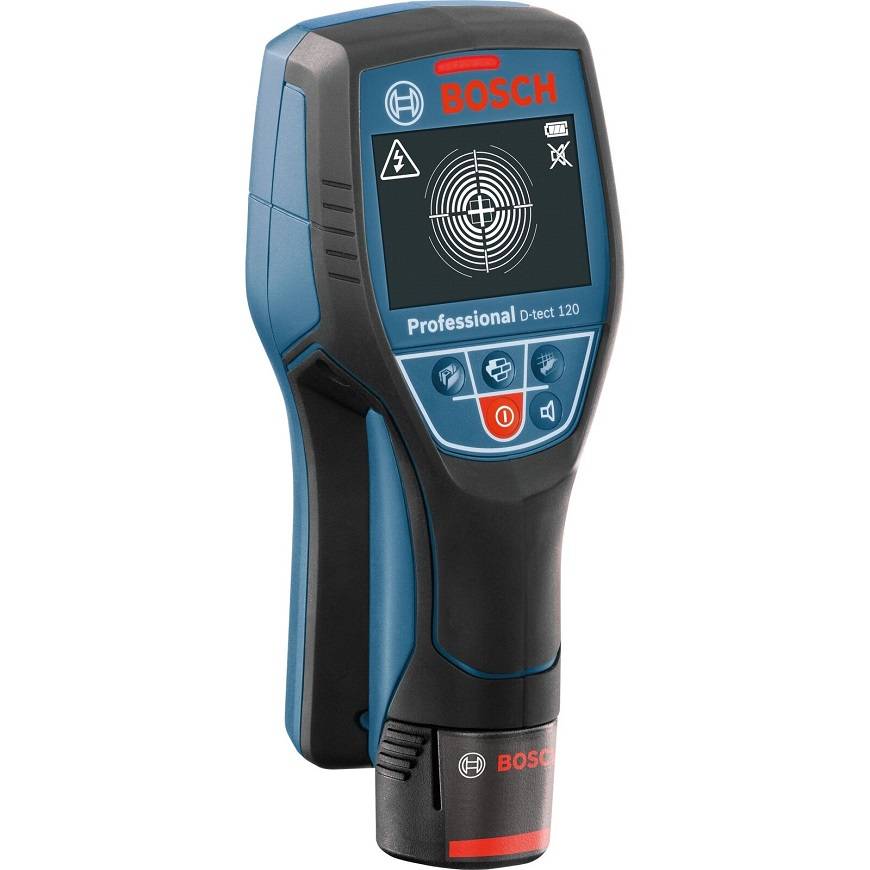

Прибор Bosch D-tect 120 Professional
Мне нравится1Не нравится

Прибор профессионального назначения пользуется большим спросом. Он выполнен в брендовых цветах и в стандартной для подобных устройств форме. Корпус из прочного пластика выдерживает разные виды воздействий. Производитель предусмотрел накладки из резины. Тестер определяет проводку под напряжением, металлические трубы, конструкции из дерева и не только. Небольшие габариты делают его очень удобным в эксплуатации и хранении.

Характеристики:

• сквозное отверстие для разметки;
• запасной аккумулятор;
• информативный дисплей;
• подсветка;
• звуковая индикация.

Плюсы и минусы

хорошая глубина сканирования;
удобно лежит в руке;
простота управления;
возможность отключить звук;
оптимальное расположение кнопок;
функциональность.

не самая доступная цена;
требует наличие некоторого опыта работы с такими приборами.

Стоимость прибора 9 000 рублей.

Bosch D-tect 150 SV Professional

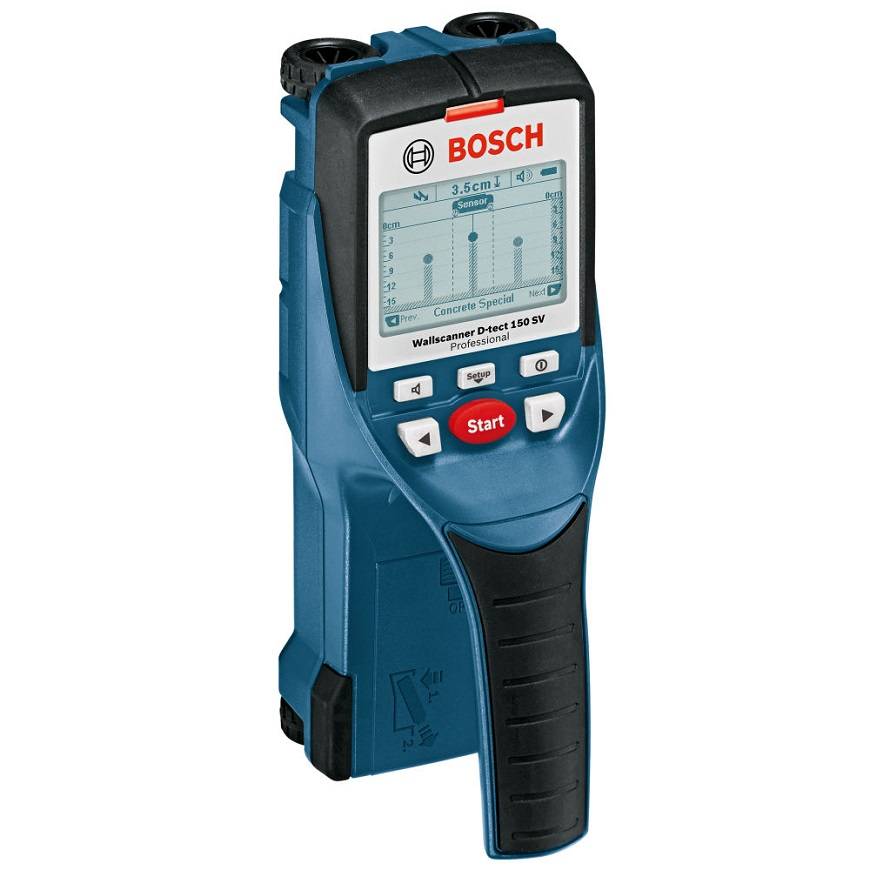

Вариант Bosch D-tect 150 SV Professional
Мне нравитсяНе нравится

Интересный вариант, который выпущен в рамках профессиональной линейки. Он устойчив и может находиться как в горизонтальной, так и в вертикальной плоскости. Прибор способен указывать не только глубину залегания проводки относительно стены, но и выдаёт точные показатели расстояния до ней. Производитель обеспечил систему встроенных подсказок, которая делает детектор оптимальным для новичков. Дисплей очень большой и информативный.

Характеристики:

• сканирование на глубину до 6 см;
• два датчика;
• роликовая опора;
• функция Signal View;
• графическая информация.

Плюсы и минусы

долговечность;
экономия энергии;
возможность поддерживать постоянное расстояние до поверхности;
радарный и индуктивный датчики;
простота настроек.

тяжёлый – более 1,5 килограммов;
очень высокая стоимость.

Купить прибор можно за 50 000 рублей.

Итоговая таблица рейтинга

Bosch D-tect 120 Professional
1

Индикаторная отвертка STAYER 4520-48

ЗУБР Профессионал DX-750

CEM LA-1012

Mastech MS6818

Laserliner MultiFinder Plus 080.965A

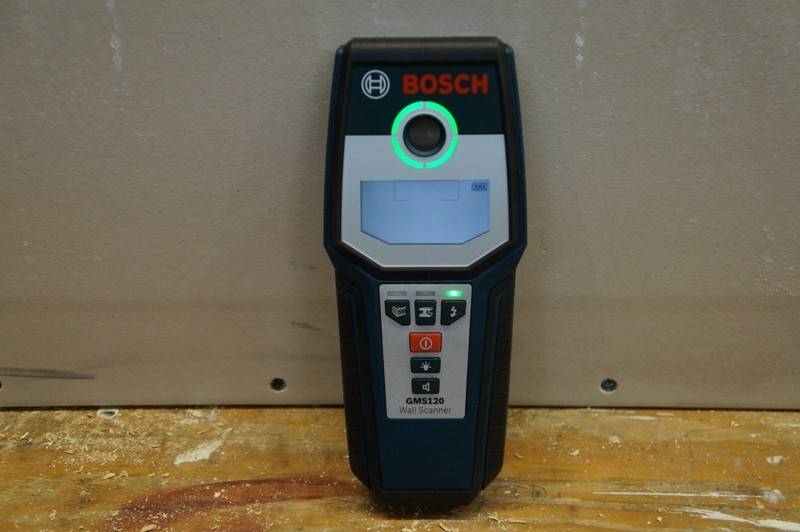

Bosch GMS 120 Professional

ELITECH Д 100

Bosch Universal Detect

Sparta 938225

ADA instruments Wall Scanner 80

ELITECH Д 80

ЗУБР Мастер DX-350 45265

Condtrol Drill Check

ADA instruments Wall Scanner 50

Bosch D-tect 150 SV Professional

ADA instruments Wall Scanner T
-1

Дедовские методы поиска скрытой проводки.

Наши деды и прадеды для поиска скрытой проводки обходились без всяких приборов, при этом с точностью находили без проблем под штукатуркой и обоями, линию электропроводки.

Самый простой способ, это когда делается капитальный ремонт в доме или квартире. То есть обдираются обои, и на стене бывают, видны следы, где проходит электропроводка. Вот как это примерно все выглядит.

Следующий способ, которым пользовались наши деды и прадеды, это нужно взять радиоприемник, настроить его на частоту 100 кгц, и медленно перемещать его вдоль стены. В том месте, где будет проложена электропроводка, в динамике приемника вы услышите характерные шумы и потрескивания.

Для мобильных телефонов иВ планшетов, работающих наВ ОСВ Android или iOS, существуют специальные приложения, которые превращают устройство вВ некое подобие металлодетектора. Для исследования нужно запустить программу иВ поднести девайс кВ поверхности стены. При помощи встроенного датчика онВ найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, иВ всеВ же этот способ имеет право наВ жизнь.

Лучше всего детекторы определяют объект, лежащий близко кВ поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

скрытая проводкаэлектроустановкапроводаиндикаторная отверткаэлектромагнитный детектор проводкиметаллодетекторуниверсальный детектормультиметррадиоприемниксмартфонпланшет 14 Подпишитесь и узнавайте о самых интересных материалах на ZAGGO.RU Нажимая кнопку подписаться, Вы даете согласие на обработку персональных данных <figu

Перепланировка квартиры, установка дополнительных розеток, перенос дверного проема — все это требует знания месторасположения старой проводки, которая «замурована» в стену. Есть несколько способов понять, где проходит проводка. Одни из них менее точны, но зато дешевы, другие определят место прохождения провода с точностью до сантиметра, но за них придется раскошелится. Обсудим действенные способы и развеем мифы в отношении некоторых.

Размеры и характеристики

Характеристики детекторов важны. Они помогут сделать правильный выбор при покупке:

• Локализация объекта. Эта особенность позволяет приблизительно и неточно определить расположение кабеля под стеной. Особенно, проблемы могут быть тогда, когда поверх кабеля нанесена мокрая штукатурка. Поэтому подобные механизмы, стоимостью до 1000 рублей, если и применяют, то для поиска крупных объектов.
• Поиск на глубине. Этот показатель напрямую зависит от плотности. В основном, дело имеют с бетонными стенами, плотность которых тем больше, чем лучше качество бетона. Соответственно, чем выше плотность, тем хуже проницаемость и ниже глубина обнаружения. В стенах из пеноблоках, напротив, всегда лучше находится кабель даже на 10 см. С другой стороны, средняя глубина залегания редко превышает 3-4 см. Но прибор нужно всегда брать с запасом мощности.
• Автоматическая подстройка. Эта возможность позволяет убирать помехи, а также повышать/понижать интенсивность образования магнитного поля, распространения ультразвука или работу электромагнита. В какой-то степени это экономить энергию батарей, что продлевает срок их службы без замены. Современные приборы позволяют изначально выставлять тип материала стен, чтобы увеличить точность подстройки при работе.
• Поиск поврежденного участка. Другими словами – это обрыв. С цепью на 220 и 380 вольт это получится разве что тогда, когда нет короткого замыкания. В остальном, такая функция удобна для того, чтобы находить обрыв в теплом полу. Это поможет с минимальным количеством затрат на ремонт локализовать проблему и устранить ее в короткие сроки.

Что касается размеров, то они сугубо индивидуальны и зависят от конкретного производителя. Зачастую они не превышают 10-15 см в длину, 5-7 в ширину, удобно лежат в руке, весят не более 500 грамм. Их удобно транспортировать в кармане куртки или возить с собой в багажнике автомобиля.

Проверка

Чтобы убедиться в исправности и точности выбранного прибора, следует проверить его еще в магазине.

1. Попробуйте найти с его помощью какой-нибудь провод с известным расположением. Например, кабель от светильника, телефонной линии или интернета.
2. Проверьте работу прибора на некотором отдалении от провода. Для моделирования реальных условий можно разместить перед ним доску или другой непроводящий ток материал (пенопласт, пластик и т.п.).
3. Если это предусмотрено функционалом детектора, аналогичным образом проверьте его работу с кабелями без напряжения.
4. Проверьте различные режимы индикации, и убедитесь, что аппарат не слишком чувствительный (так тоже бывает).

Если результаты обнаружения точно совпадают с расположением проводки и рабочие характеристики устройства совпадают с заявленными производителем, можно назвать его качественным и достойным своих денег.

Еще один хороший совет по покупке детектора скрытой проводки не связан с самим инструментом: обращайтесь в крупный специализированный магазин с хорошей репутацией, чтобы избежать проблем в случае необходимости гарантийного возврата или ремонта. Да и качество техники у таких продавцов закономерно выше, чем в переходе или на рынке. Вообще, это оборудование не очень дорогое, по этому экономить 100-500р. на покупке не стоит.

Виды приборов

Детекторы отличаются принципом реализации сканера. Основные их разновидности:

• Электростатические. Надёжные и простые в применении устройства. Работают благодаря электростатической технологии, что увеличивает радиус обнаружения металла. Важный недостаток прибора – он не реагирует на проводку без напряжения.
• Электромагнитные. Отличаются хорошей точностью определения проводки, погрешности их работы минимальны. Это достаточно надёжные устройства, которые служат долгие годы без ремонта и не требуют особого обслуживания. Могут точно находить кабель в стенах только при напряжении минимум 1 кВт. Сети с небольшими нагрузками или обесточенные провода не поддаются определению.
• Металлодетекторные. Приборы не ориентируются на электричество вовсе, они просто ищут любой металл, погруженный в бетон. Такой принцип действия приводит к сложности распознания проводки и арматуры, но обнаруживает обесточенные кабели.

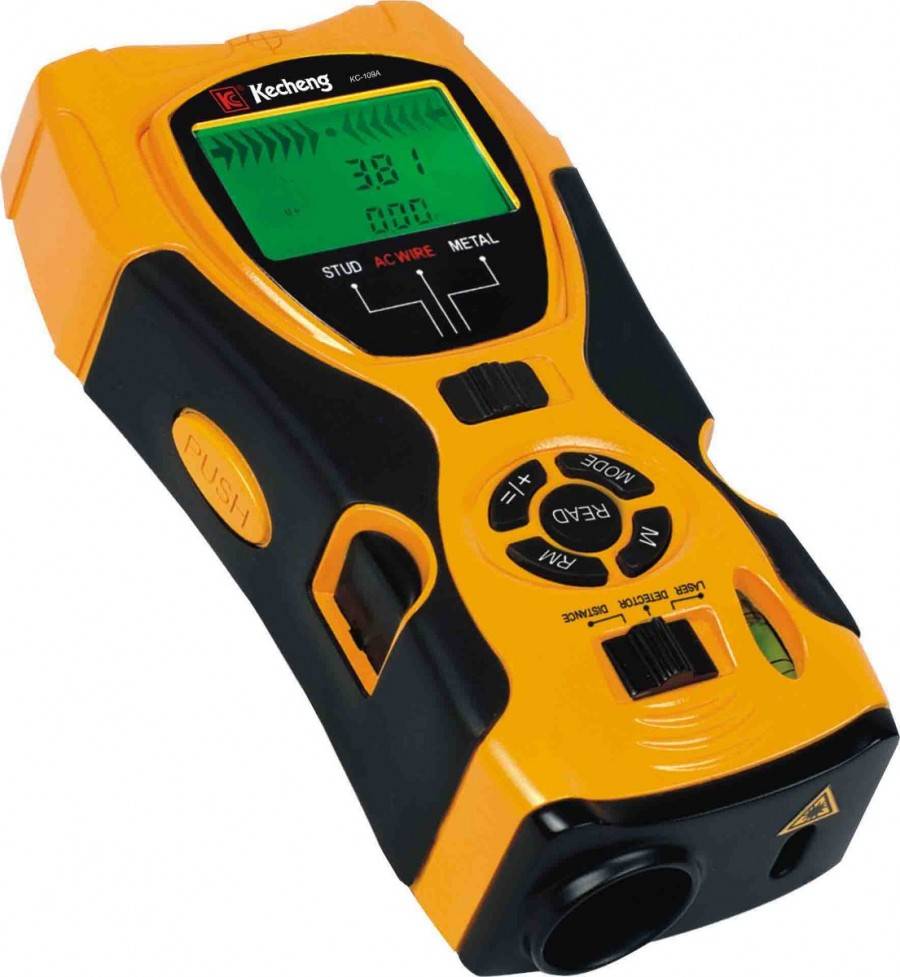

• Комбинированные. Самые точные устройства, но и стоят больше остальных. Прибор использует параллельно несколько методов поиска материала. Комбинированные детекторы легко находят нержавеющие трубы, проводку, сталь и прочий металл. Отлично работают даже с глубоко утопленными металлическими изделиями.

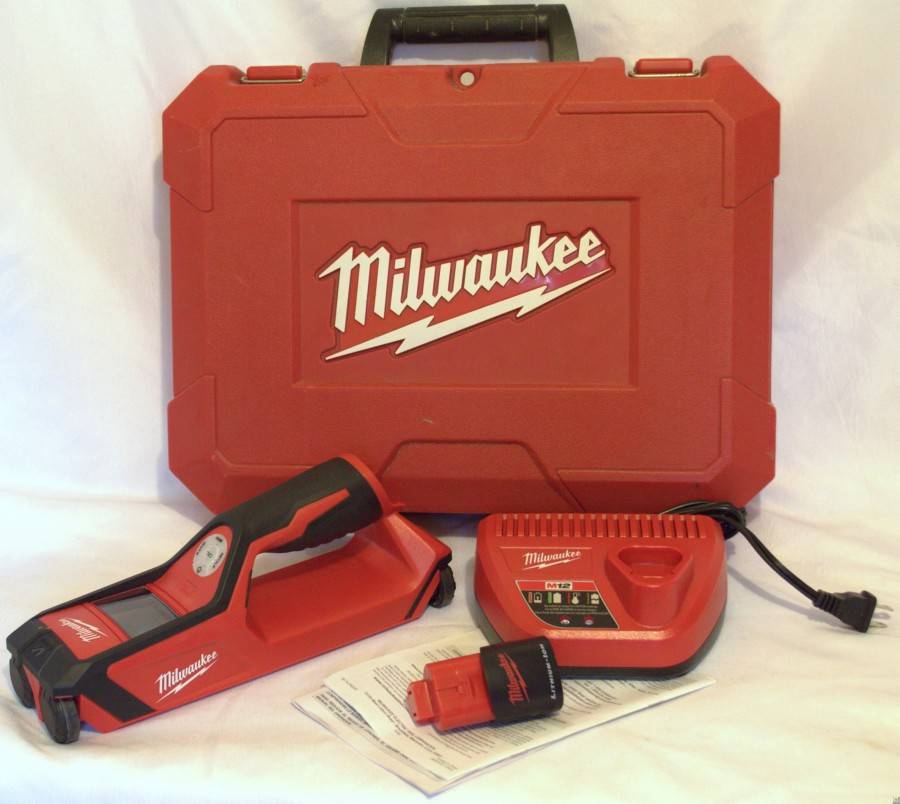

Комплектация Walabot DIY

Что входит в комплект поставки?

Размером он примерно с большинство современных смартфонов, но только раза в два толще. Он очень похож на внешний USB аккумулятор для телефонов. В нижней части находятся разъемы микро USB. Подключение к смартфону и компьютеру происходит через них. После первого соединения нужно пройти процесс установки приложения. На данный момент поддерживаются только смартфоны на базе Андроид.

Для обладателей iphone любой модели , данный сканер пока не доступен.

Само приложение можно скачать в Google Play.

Там же есть наглядная видеоинструкция по начальной установке устройства на телефон и его настройка.

Рекомендации по выбору детекторов скрытой проводки

Сначала рассмотрим основные и второстепенные функции данных приборов, так как их наличие или отсутствие существенно влияют на выбор необходимого устройства. К основным функциям индикаторов скрытой проводки можно отнести следующие возможности таких приборов:

• поиск и определение местонахождения скрытой электрической проводки;
• фиксация электромагнитного излучения электрических проводов и кабелей;
• контроль целостности проводки и определение места разрыва;
• определение полярности проводников в сетях с постоянным током.

Это не полный перечень, но самый основной, всех первостепенных опций детектора скрытой проводки, которыми он может быть наделен в зависимости от конструкции и технических характеристик. В современном комбинированном индикаторе закрытых кабелей и проводов часто реализуются следующие дополнительные функции:

• выявление пустот, элементов из пластика и дерева, встроенных в стены;
• обнаружение любых металлических изделий в строительной конструкции;
• точное определение глубины укладки всех выявленных элементов.

Исходя из наличия тех или иных опции в детекторе скрытой проводки, необходимых для проведения строительно-ремонтных работ, следует выбирать подходящее устройство. При выборе необходимо действовать по следующей схеме.

1. В первую очередь следует полностью определиться с теми задачами, которые вы будете решать в процессе работы. Исходя из этого и нужно выбирать индикатор скрытой проводки, обладающий всеми необходимыми функциями и свойствами. В том случае, если требуется просто найти, где расположен электрический провод, то достаточно будет купить недорогой прибор определенного вида. Для более серьезных исследований внутреннего состояния конструкций здания следует приобрести комбинированный индикатор или мультидетектор, которые позволяют искать не только электрические провода, но и другие скрытые элементы.
2. На втором этапе следует проверить работоспособность выбранного искателя скрытой электропроводки. Для этого следует выполнить тестирование прибора на открытой не обесточенной проводке. Если результат получился положительный, то необходимо перейти к поиску скрытой проводки, трассировка которой известна. Простые приборы, не оснащенные дисплеем, должны иметь хорошую световую и звуковую сигнализацию наличия провода. Сложные мультидетекторы следует проверять на способность обнаружения пустот и инородных включений в конструкции здания. Только после всех этих манипуляций можно сделать вывод о пригодности прибора для выполнения определенных работ.
3. В последнюю очередь необходимо проверить сопроводительную документацию, которая входит в комплект поставки прибора. Оригинальная продукция от известного производителя всегда имеет в комплекте полную инструкцию для пользователя. Следует сравнить заявленные технические характеристики детектора с полученными в результате тестирования. Для хорошего прибора они должны совпадать. В заключение, попросите у продавца показать сертификат качества изделия. На этом процедура выбора детектора скрытой проводки заканчивается. Если вы выполнили все этапы процедуры, то наверняка купленный прибор будет отличного качества!

Выбор промышленных образцов определителей месторасположения скрытой электропроводки не составит труда, если следовать элементарным правилам проверки прибора. Но для многих потребителей, приобретение детектора не является острой необходимостью, особенно когда он необходим для разовых работ. В этом случае лучше одолжить прибор у знакомого электрика, а если это невозможно то изготовить индикатор собственными руками. Но для этого вы должны обладать начальными знаниями в области радиотехники. Впрочем, иногда в этом и нет необходимости! Ниже мы рассмотрим три варианта изготовления детектора скрытой проводки для потребителей c минимальным уровнем познаний в сфере электронных устройств.

Простейшие схемы самодельных устройств

Чтобы сделать искатель скрытой проводки своими руками, потребуется схема устройства. Ее можно выбрать из перечисленных ниже.

Со звуковой индикацией

Такой прибор можно собрать, используя резистор, предохраняющий от наведенного напряжения, и медный провод длиной 50-150 мм, используемый в роли антенны. Направив последнюю на место нахождения проводки, пользователь услышит треск. Для регуляции уровня звука пьезоэлемент подсоединяют по модели моста.

Звуковая индикация в сочетании со световой

От предыдущей отличается наличием светодиода (нужно выбирать элемент без ограничителя сопротивления). Резисторный номинал требуется не менее 50 Мом.

На полевом транзисторе (первая схема)

Такие транзисторы широко используются в детекторах, благодаря восприимчивости к электрополю. Индуктивную катушку крепят на сердечник (его диаметр – 3 мм) с помощью провода в 0,3-0,5 мм. Число витков привязано к сечению провода (от 20 до 50; чем толще, тем больше витков).

На полевом транзисторе (вторая схема)

Используется  высокочувствительный транзистор серии КП103. При открытии затвора в месте обнаружения проводки сопротивление падает и тянет за собой остальные транзисторные элементы, светодиод загорается. Компактный прибор можно собрать даже в маркерном корпусе. Через дырочку сверху монтируют антенну длиной 50-100 мм.

Металлоискатель

Конструкция включает в себя детектор, индикаторные элементы и генератор частот (100 кГц), две катушки которого (число витков – 120 и 50) мотаются на сердечник из феррита проводом в 0,35 мм. Настройку производят вне досягаемости металлических объектов. Работают с резисторами подстройки для снижения яркости и эффекта угасания. Затем настраивают восприимчивость, используя металлический предмет и пару резисторных элементов.

Сигнализатор проводки без батареек

Прибор, питающийся от сети, можно сделать, используя высокоемкий конденсатор, который заряжают от сети. После зарядки напряжение этого элемента находится в диапазоне 6-10 Вт. Цифра не коррелирует с восприимчивостью, но чем она больше, тем ярче светит диод.

Детектор на микроконтроллере

Используя контроллер, можно сделать электромагнитный детектор с пьезоизлучателем (он издает треск при обнаружении проводки) или лампой со светодиодами. Поскольку детектор реагирует только на определенную частоту (50 Гц), ошибочные срабатывания такого устройства невозможны.

Двухэлементный индикатор

Его элементами являются светодиод и микросхема. Требуется проложить пути между выводами так, чтобы получилось три инвертора. Возможен такой вариант: 3-й вывод подсоединяют к 8-му, 10-й к 13-му, 1-й к 5-му и 12-му, 2-й к 11-му и 14-му, 4-й к 7-му и 9-му.

Выбираем детектор для поиска проводки

Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.

Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.

Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.

Отвечая на вопрос — как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:

• Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
• Следующий момент – под напряжением или нет проводка в помещение.
• Предполагаемая глубина залегания провода.

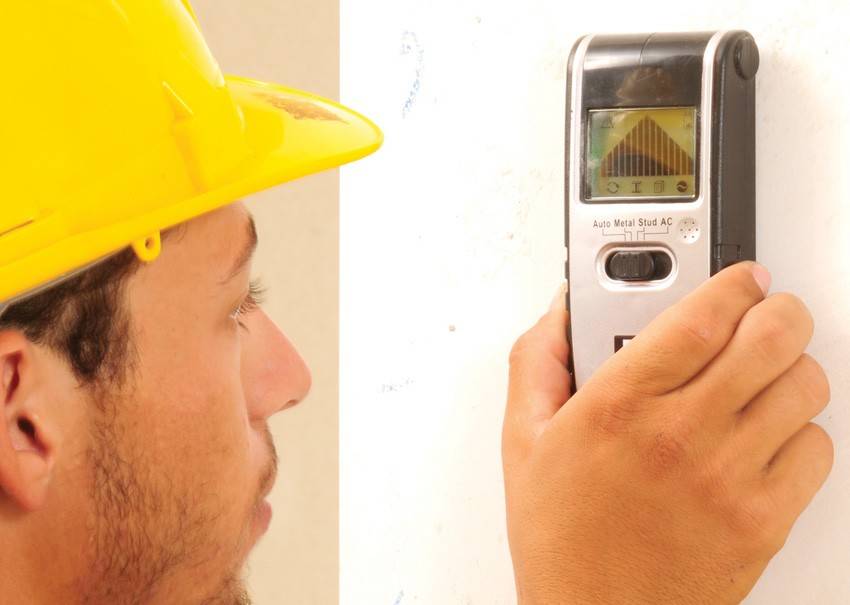

Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.

Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.

После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.

В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.

Индикатор-пробник IEK

Этот индикатор еще более экономичный по сравнению со всеми предыдущими. Корпус выполнен наподобие отвертки. Имеется переключатель чувствительности и доп. металлический контакт на боковой поверхности. Два светодиода: красный — для проверки наличия напряжения от 70 до 220В контактным способом (при этом не нужно прикасаться пальцем к металлической контактной пластине сбоку) и зеленый — для бесконтактных замеров.

Основной недостаток — очень большая чувствительность на всех режимах работы. Иногда может фонить буквально за метр до проводки. Некоторые «кулибины» сами дорабатывают пробник, путем заклейки скотчем металлической контактной пластины и оборачиванием фольги верхней части прибора.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

• индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• индикация точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

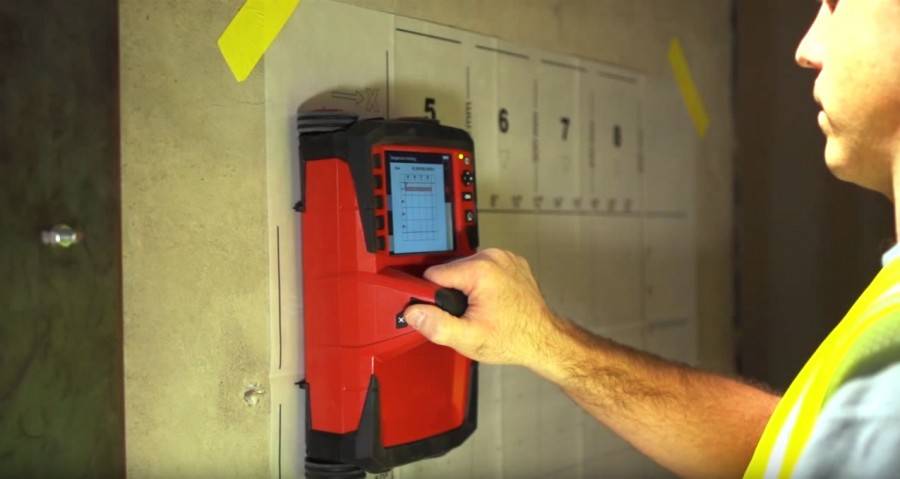

Использование специальных приборов

Вместо того чтобы гадать на кофейной гуще, на рынке существует множество различных устройств, которые могут сделать поиск настенных кабелей интересным и дорогостоящим. Их миссия одинакова, но принципы работы разные.

Есть только два способа обнаружить скрытую проводку (физически, попросив экстрасенса обработать ветви лозы).

1. Непосредственный метод основан на поиске главного компонента — металлического проводника. Это очень простой метод, тем более что существует множество металлоискателей, способных обнаружить даже маленькие шурупы в толще бетона и штукатурки. Это проблема. Стена может содержать арматуру, крепеж, те же шурупы и гвозди, оставшиеся от предыдущего модульного строительства. Все эти вещи обнаруживаются металлоискателями, особенно если это экономичная модель. Эту проблему можно решить, купив более дорогую модель, которая, по крайней мере, может распознать тип металла (сталь, медь или алюминий). В идеале на дисплее может отображаться контур или траектория кабеля.
2. Косвенный метод: обнаруживает скрытую проводку на основе поиска электромагнитных волн, создаваемых потоком электричества. Этот метод более точен (в отношении сортировки пассивных металлов), но геометрические ошибки очень высоки. Детекторы, улавливающие электромагнитные волны, проще и дешевле в производстве. Есть и некоторые недостатки. Кабели можно обнаружить, только если по ним течет электричество. Часто требуется включить не только лампочку, но и значительную нагрузку. Принцип прост. Чем больше ток, тем сильнее магнитное поле. Это означает, что в стенах с такими устройствами вы не найдете оборванных кабелей. Кроме того, приборы, излучающие электромагнитное излучение (мобильные телефоны, Wi-Fi роутеры, микроволновые печи), создают активные помехи, которые могут полностью блокировать ваш поиск. И эти устройства могут находиться в доме вашего соседа — вы должны обязательно выключить свои собственные устройства.
