Устройство и принцип работы гидравлических распределителей

Устройство

Этот узел имеет в своей конструкции корпус, пружинки, верхнюю и нижние крышки, фиксатор, полости и каналы для движения масла, различные клапана, винт для регулировки, три золотничка, гильзу, шарик, бустер и обойму фиксатора. Управляется распределитель рычагами, которые имеют опоры в виде сферы.

Золотнички распределителя имеют вид цилиндрообразных валиков, которые подверглись качественной обработке. В строго определённых точках есть специальные проточки. Их ставят в качественные и обработанные отверстия в корпусе. Они проходят сквозь предусмотренные каналы и полости. Золотнички передвигаются в них по направлению осей. Получается так, что, закрывая одни каналы, золотнички приоткрывают другие. Это меняет вектор перетекания жидкости. Золотнички приходят в движение под действием рычага, который имеет четыре позиции:

нейтраль, подъём, свободное плавание, вынужденное опускание.

Эти позиции имеют свою фиксацию. Только вынужденное опускание предполагает необходимость держать рычаг рукой. Золотнички имеют приспособления для автовозврата в позицию «нейтраль» из зафиксированных позиций «подъём» и «вынужденное опускание».

Описание способа действия механизма

В нейтральном положении золотнички остаются под воздействием пружинок. Они отсекают нагнетающий канал от полостей, масляная жидкость к цилиндрам попадать не в состоянии. Эти золотнички отсоединяют путь масла к сливным каналам. Действия приводят к тому, что поршень остаётся в строго фиксированном положении. Если масло начинает подаваться насосом в нагнетающий канал, происходит воздействие на нижний элемент перепускающего клапана. Возникает сила и клапан становится открытым. Масло начинает перемещаться в нижнюю часть гидравлического распределителя и отправляется на слив.

Управляющий канал остаётся приоткрытым. Немного масла уходит на слив и не мешает приоткрытию перепускающего клапана. При плавающем положении золотничка оба пространства могут сообщаться друг с другом благодаря сливающей магистрали. Жидкость от насоса легко перетекает через гидрораспределитель и попадает в бак по тем же канальцам, что и при позиции «нейтраль». А ещё в данном положении, благодаря сообщению двух цилиндров через гидрораспределитель, поршень способен передвигаться под воздействием нагрузки штока.

В позиции «подъём» или «вынужденное опускание» одна полость сообщается со сливной, другая — с нагнетательной. Управляющий канал блокируется поясом золотничка, масляное давление в нижней и верхней части поршня перепускающего клапана становится одинаковым. Клапан гидравлического перераспределителя под воздействием собственной пружинки уходит вниз. Вход масляной жидкости на сток прекращается.

При воздействии жидкости поршень в цилиндре начинает двигаться и приводить в эксплуатационное положение механизмы и рабочие части трактора. Машинальное возвращение золотничков из рабочего положения «подъём» получается благодаря создаваемому давлению. Величина данного давления практически равна величине давления при срабатывании предохраняющего клапана. Этот клапан воссоединяется с магистралью стока. Давление в нём немного уменьшается. Но в другом канале и пространстве оно остаётся сравнительно высоким. Ведь перепускающий клапан ещё закрыт.

За счёт разного давления в каналах гидрораспределителя происходит открытие отверстия. Масло начинает поступать под бустер. Фиксация золотника исчезает. Пружинка возвращает его в положение «нейтраль». В положении «вынужденное опускание» канал соединяется с каналом стока. Передвижение клапана и прекращение фиксации золотничка выполняется при маленьком давлении — 2 мегапаскаля.

Распределить гидравлический имеет сравнительно простую, надёжную конструкцию. Он не требует особых навыков при техническом обслуживании и мелком ремонте.

Гидравлические распределитель и его принцип работы

Гидросистема представляет собой устройство для преобразования небольшого усилия в значительное усилие с использованием для передачи энергии какой-либо жидкости. Популярность гидравлических систем объясняется прежде всего высокой эффективностью их работы, надежностью и относительной простой конструкцией.

Типы распределителей в гидравлике

В зависимости типа регулирующего элемента при открытии или закрытии в Мире существуют клапанные и золотниковые распределители.

Золотниковые и клапанные устройства различаются по типу прямого (ручное, механическое управление, электрическое, гидравлическое, пневматическое управление) и непрямого действия (электрогидравлическое управление).

В чем основная разница между золотниковым распределителем и клапанным

Клапанные распределители обеспечивают лучшую герметичность, а также они способны работать при большем давлении.

Золотниковые распределители – компактны, также они обеспечивают более плавное перекрытие рабочих зон, что особенно важно при наличии больших инерционных масс

Число положений гидравлического распределителя

Количество вариантов соединения гидравлических линий распределителемназывают числомихположения. Наибольшее распространение получили двух- и трехпозиционые распреды.

Количество подводимых гидролиний

Распределители могут различаться по количеству подводимых линий, наиболее часто применяются четырех линейные гидрораспределители, к ним подводится 4 линии:

• p – давление;
• t – слив;
• a — выход на линию А (например, подвод жидкости в поршневую полость домкраты);
• b — выход на линию В (например, подвод рабочей жидкости в штоковую полость домкрата).

Устройство и принцип работы гидрораспределителя

Гидравлический распределитель используется для перенаправления потоков рабочей жидкости.

Если следовать простой схеме, показанной на изображении №1, то гидравлическая жидкость поступает в распределитель через насос (Н) и направляется в цилиндр (Ц). В зависимости от стороны смещения запорно-регулирующего элемента (ЗРЭ), жидкость транспортируется в левую (1) или правую (2) полость цилиндра, в результате чего данный узел перемещается в разные стороны.

На изображении №1 гидрораспределитель (Р) находится в нейтральном положении, поэтому в данном случае цилиндр не двигается. В конструкции каждого устройства присутствует предохранительный клапан, блокирующий работу узла при достижении допустимого предела давления. При активации КП гидравлическая жидкость направляется в гидробак, минуя все компоненты распределителя.

Способы управления гидравлическими распределителями

По способу управления различают гидравлические распределители с механическим, ручным, электромагнитным, гидравлическим пневматическим управлением.

В ГОСТе 24679-81 указаны диаметры условных проходов гидравлических распределителей — 6, 10, 16, 20, 32 мм. Сочетания условных проходов и способов управления отмечены в таблице ниже.

Типы гидрораспределителей

На сегодняшний день существует несколько классификаций гидрораспределителей. Наиболее распространенная выделяет три типа – золотниковые, крановые и клапанные, отличие которых заключается в разной схеме запорно-регулирующего элемента.

Но также стоит выделить несколько других принципов классификации:

1. В зависимости от числа внешних гидролиний:

• двухлинейные;
• трехлинейные.

1. Зависимо от числа позиций запорного механизма – двух- и трехпозиционные;
2. Исходя из вида управления бывают:

• с ручным управлением;
• с электрическим;
• с механическим;
• с гидравлическим.

1. Зависимо от количества запорных элементов бывают одно- и двухступенчатые.

Золотниковые

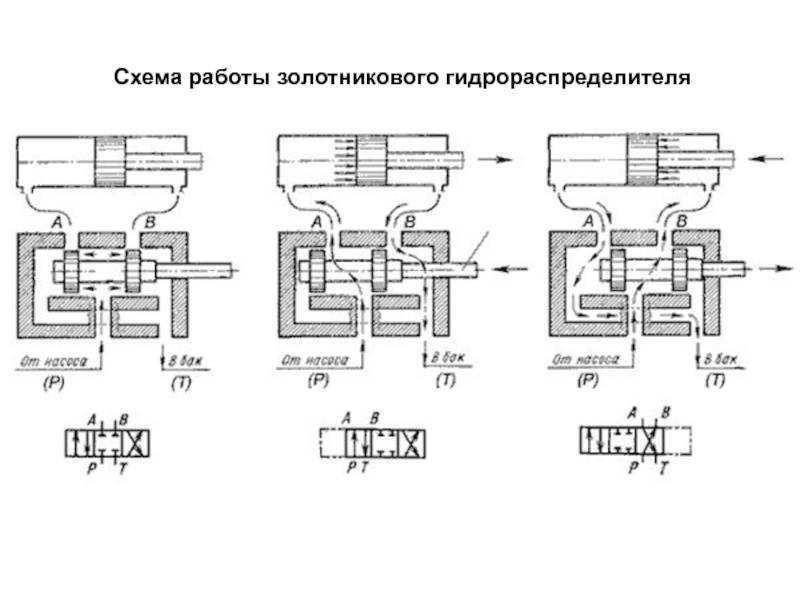

Один из наиболее популярных типов. Устройство золотникового распределителя простое, его отличие от остальных заключается в особом строении распределителя. В его качестве выступает цилиндрический золотник. Его движение провоцирует изменение направления жидкости. В спокойном положении он перекрывает каналы, но при смещении влево или вправо, происходит движение жидкости из рабочей полости, под давлением от насоса, или обратно в полость.

Такой тип распределителя обычно применяется для поршневых систем. Движение золотника провоцирует выдвижение поршня и его обратное втягивание. Среди золотниковых распределителей можно выделить двухходовые, трехходовые и многоходовые.

Управляться такой распределитель может вручную, гидравликой, электромагнитом или смешанной системой управления (электрогидравлической). Ручное управление применяется в простых механизмах и может выполняться с помощью рычага, педали, кнопки, рукоятки или другого простого привода. Механическое управление более сложное, в нем участвует пружина, толкатель или ролик.

В зависимости от сложности конструкции и целей использования, механизм может иметь несколько золотников. Исходя из этого распределители делят на секционные и моноблочные. Секционные обычно соединяются между собой с помощью болтов. Для моделей такого типа разработано несколько запорно-регулирующего механизма:

1. С положительным осевым перекрытием – позволяет фиксировать поршень в нужном положении, но точность фиксации небольшая из-за наличия области нечувствительности.
2. С нулевым перекрытием – более совершенный тип, которой не имеет подобной области, но отличается довольно высокой стоимостью, связанной со сложным процессом производства.
3. С минимальным – имеет небольшую зону нечувствительности, приемлемую стоимость, но надежность конструкции ниже из-за меньшей жесткости.

Клапанные

В основе конструкции таких распределителей лежит клапан, который более надежен, чем золотник, и позволяет работать при высоком давлении жидкости. Обычно клапанные распределители способны работать при давлении в три раза превышающим возможности золотниковых. Надежность работы достигается путем использования нескольких проходных клапанов, которые поочередно открываются и закрываются.

Закрытия и открытия клапанов происходит за счет движения стержня, на котором установлены выступы. В зависимости от направления стержня, открывается нужная пара клапанов и жидкость сливается в рабочую емкость или гидродвигатель.

Управление подобными распределителями может выполняться вручную, механическим или электрическим способом.

К недостаткам таких моделей можно отнести большие габариты. Это связанно с необходимостью обеспечения высокой надежности. При этом пропускная возможность клапанных распределителей может равняться показателям золотниковых, размером практически в два раза меньше. На срок эксплуатации такого распределителя может негативно повлиять гидравлический удар, возникающий во время посадки клапана на седло.

Как подключается

Принцип подключения оборудования зависит от задач, технических характеристик и сферы применения. В целом последовательность следующая:

1. Глушится перепускной клапан.
2. С помощью перепускного клапана соединяются каналы управления.
3. Открываются новые каналы по оси.

Подключение может быть осуществлено параллельным или последовательным методом. Отличаются они друг от друга особенностями заглушки клапана и соединения канала.

При подключении следует учитывать ряд факторов:

• Соблюдать герметичность соединительной арматуры;
• Заглушить все отверстия перед покраской устройства;
• Отказаться от мойки высокого давления во избежание попадания воды в корпус;
• Подключать распределитель с помощью монтажных отверстий;

Также перед соединением с гидросистемой следует демонтировать пластмассовые или резиновые пробки, использующиеся для заглушки отверстий в корпусе. Клапан может устанавливаться в любом положении.

Разновидности гидрораспределителей

По типу запорно-регулирующего элемента распределители бывают следующих типов:

Компания «Гидроник» осуществляет ремонт гидрораспределителей любых типов. У нас можно получить рекомендации и консультации по поводу установки и эксплуатации компонентов гидравлической системы. Мы также можем помочь подобрать модель в соответствии с вашими требованиями и условиями использования.

Теги

Золотниковые распределителии золотниковые распределители. Золотниковые Золотниковые распределителичем золотниковые.с золотником болеекотором золотник устанавливаетсяжидкости. Золотник устанавливается Золотник распределителяТипы гидрораспределителей работы гидрораспределителя Типы гидрораспределителей работы гидрораспределителя Дискретные гидрораспределители Гидрораспределители Гидрораспределитель 4WRZ Гидрораспределитель 3WE Гидрораспределитель 4WE Гидрораспределитель 4WE

ремонтлинийканалглавныетракторкомпаниимашинымеханическоепредохранительныйоборудованиядругиемтз

Применение

Гидрораспределители используют на гидростанциях, в тепловых сетях, на водоканалах, заводских линиях, где используется водная среда в качестве очистного ресурса, в канализационных системах.

Наиболее популярны на рынке устройства золотникового типа. Они просты в применении и часто востребованы в системах, где давление не превышает критических значений. Золотники помогают управлять валами и штоками на сельхозтехнике для сбора урожая, в конструкции экскаваторов или бульдозеров, грейдеров.

Распределители встречаются также в конструкции грузовых машин, встраиваются в станки и подъемники разных типов, манипуляторы кранового типа.

Основной критерий выбора механизма – это его способность справиться с давлением, которое должно соответствовать возможностям распределителя. При нагрузке выше 32 МПа сразу необходимо сделать выбор в пользу клапанного варианта, так как эти распределители спокойно работают при уровне давления до 80 МПа с соблюдением герметичности системы.

Низкая пропускная способность крановых типов распределителей не является их преимуществом, но они востребованы в системах, где требуется стабильная и качественная очистка до 10 литров в минуту. Они служат в качестве вспомогательных устройств, поддерживающих работу золотника или клапанного гидрораспределителя. В данном случае крановый прибор подает сигнал, управляющий рабочими процедурами.

Тип устройства «сопло-заслонка» встречается гораздо реже, он работает на принципах гидравлического делителя давления и качественно распределяет нагрузку в ходе поступления рабочей среды, но применение их слишком специфично. Струйные варианты отличаются пониженной чувствительностью к загрязнениям, это обеспечивается полным отсутствием подвижных элементов в устройстве, они необходимы для очистных станций.

Обслуживание гидрораспределителей

Наша компания предоставляет такие услуги, как ремонт гидрораспределителей и любых гидравлических устройств в Новочеркасске, Ростове-на-Дону, Батайске, Азове, Аксае и иных городах Ростовской области. Вы можете отправить заявку на ремонт и обслуживание вашей спецтехники прямой насайте или позвонить по указанному номеру телефона. Дежурный специалист ответит на все вопросы и рассчитает стоимость услуг. Мы обеспечиваем бесперебойную работу гидравлической спецтехники всех наших нынешних клиентов и всегда рады новым.

Гидрораспределитель р80 – схема подключения

Маркировка частично отображает информацию о характеристиках устройства. Число 80 говорит о количестве пропускаемой жидкости за минуту. Эта информация дополняется количеством золотников и рабочим давлением. В зависимости от модификации, технические характеристики могут незначительно отличаться:

• производительность – единая 80 л/мин;
• диаметр золотника – 2.5 см;
• количество золотников – 2 или 3;
• давление максимально допустимое – 20 МПа;
• предохранительный клапан – постоянного давления, дифференциальный;
• вес – в диапазоне 10-19 кг.

Устройство располагается между цилиндрами, насосом, накопительными резервуарами гидравлической системы транспортного средства. Схема подключения гидрораспределителя р80 зависит от типа установленного гидравлического цилиндра, и имеет различные вариации. Если жидкость будет удаляться из цилиндров под действием давления навесного оборудования, штуцер подсоединяют так, чтобы буртик золотника открывал сливной канал. Применение двухстороннего цилиндра предусматривает перемещение штока благодаря обратной подаче масла. Для жидкости, которая находится по другую сторону клапана, открывается сливной канал.

Схемы подключения распределителей Р80 принципиально похожи, за исключением небольших деталей. Наиболее распространенным вариантом прибора является устройство P80 3/4 -222. Он используется в работе с догружателем сцепного веса и является регулятором пахоты на пропашных тракторах МТЗ. Помимо этого, гидросистема выполняет ряд других функций, среди которых:

• контроль распределения потоков жидкостей, нагнетающихся гидронасосом, между потребителями;
• предохранение от перегруза системы;
• наличие каналов сообщения пустот со сливом для обеспечения быстрого оттока масла;
• снижение нагрузки на гидросистему при нейтральном положении золотника.

Схема подключения гидрораспределителя P80 подразумевает подсоединение золотников A1-C1 и A2-C2 потребителям в положениях подъема/опускания. Подвод масла осуществляется через отверстие P, а его отвод – при помощи отделения T. Регулятор пахоты подключается к отверстию D.

Принцип работы гидравлической системы трактора

Самой распространенной считается навесная раздельноагрегатная гидравлическая система трактора. Компоновка ее узлов настроена на обеспечение максимально широкой работы гидроцилиндра, который называют еще исполнительным звеном.

Гидроцилиндр находится в четырех состояниях:

• движение поршня в одну сторону;
• движение поршня в обратную сторону;
• блокировка поршня из-за перекрытия поступления масла;
• свободное вращение поршня в две стороны при соединении обеих полостей гидроцилиндра внутри него и со сливной магистралью.

За выбор состояния отвечает распределитель, который принимает на себя поток масла под давлением. Если на тракторе установлено несколько независимых гидроцилиндров, то к каждому из них от распределителя идет свой привод. Чтобы защитить эту часть гидравлической системы от чрезмерного давления, ставится предохранительный клапан, выдерживающий 20,5 МПа.

Эффективность работы гидропривода зависит от насоса. Чаще всего это одно- или двухсекционные шестеренные узлы типа НШ. Они обеспечивают скорость вращения поршня. Промышленные тракторы и техника тяжелого класса оснащается регулируемыми или нерегулируемыми аксиально-поршневыми насосами. Масло в насос поступает через всасывающую магистраль из бака, дополнительно проходя фильтрацию от посторонних примесей.

Общий принцип действия гидросистемы трактора заключается в том, что под воздействием разрежения, создающегося при вращении шестерней, масло поступает в насос. Далее оно идет в нагнетательное отверстие, которое находится между корпусом и зубьями шестерней. Требуемое давление создается из-за разницы диаметров всасывающего и нагнетательного отверстий.

Обозначения гидравлических распределителей

В обозначении распределителя через дробь указывается количество основных линий, подводимых к распределителю, и позиции. Например четырехлинейный трехпозиционный распределитель будет обозначаться 4/3. Также в обозначении распределителя указывается номер схемы (см. таблицу ниже).

Гидравлическая схема распределителя

На гидравлической схеме гидравлический распределитель обозначается рядом прямоугольников, каждый из которых обозначает отдельную позицию распределителя.

В каждом прямоугольнике линиями показано какие каналы соединит распределитель в данном положении.

Подробнее узнать том как читать гидросхемы с распределителем можно узнать в статье как читать гидравлические схемы.

Согласно ГОСТ 24679-81 выпускаются следующие схемы гидравлических распределителей.

Распределители 64, 44, 574, 34 схемы являются одними из самых распространенных. Распределитель 64 схемы в нейтральном положении позволяет разгрузить насосную станцию, отправляя рабочую жидкость на слив.

Основные исполнения распределителей по гидросхеме

Используя данные, представленные в таблице, можно сделать вывод о соответствии схем распределителей:

• 14 схеме по Российской классификации соответствуют распределители Atos 0710, Duplomatic S2, Parker 2C, Caproni 00, Rexrot H
• 24 схеме соответствуют распределители Atos 0718, Duplomatic S10, Parker 6С, Caproni 05, Rexrot M
• 34 схеме соответствуют распределители Atos 0713, Duplomatic S3, Parker 4C, Caproni 04, Rexroth J
• 44 схеме соответствуют распределители Atos 0711, Duplomatic S1, Parker 1C, Caproni 01, Rexroth EB
• 64 схеме соответствуют распределитли, Atos 0714, Duplomatic S4, Parker 9C, Caproni 02, Rexroth G и т.д
• 574 схеме соответствуют распределители Atos 0630/2, Duplomatic TA002, Parker 30B, Caproni 11, Rexroth C

Гидравлический распределитель – специальное устройство, применяемое в производственных механизмах, которое позволяет менять направление движения жидкости. Он необходим для контроля точности смены потоков, которые должны сменяться в определенной последовательности для включения механизмов. Распределитель может монтироваться к основному механизму с помощью различных креплений. Чаще всего применяется резьбовое, фланцевое и стыковое крепление. Для высокой точности работы обычно применяются электрогидравлические распределители, которые управляются электромагнитами.

Устройство и принцип работы

Гидрораспределители могут применяться при работе с различными типами жидкостей. Но чаще всего такой механизм можно встретить в гидравлических системах, для регулировки потока, уровня и давления масла.

Принцип работы электрораспределителя такой:

1. На корпусе установлен электромагнит постоянного тока, который при включении воздействует на палец и толкатель, к которому крепится с помощью рычага.
2. Толкатель воздействует на шариковый клапан, прижимая его к седлу;
3. Такое положение позволяет гидродвигателю включиться в работу, вытесняя жидкость из рабочей емкости в сливную магистраль.
4. Когда на электромагнит не поступает электричество, шариковый клапан прижимается к седлу.
5. Из-за этого с рабочей емкостью соединяется с нагнетательной полостью, что приводит к обратному движению жидкости, которая возвращается в полость двигателя.
6. Рабочая емкость закрывается обратным клапаном, который не позволяет жидкости двигаться в системе.
7. Для работы распределителя не требуется большой мощности, так как вся система уравновешена. Усилие пружины, которая воздействует на шариковый клапан, примерно равняется давлению со стороны толкателя, в полость которого нагнетается рабочая жидкость. Из-за этого даже малейшего усилия электромагнита достаточно для изменения направления и распределения потоков жидкости.

Практически все модели распределителей работают по одному принципу. Отличия могут быть незначительные и зависят от конструкционных особенностей.

Область применения

Область применения гидрораспределителей не ограничивается отдельными сферами деятельности. Практически в каждой гидравлической системе используется такой механизм. Наиболее распространенными являются золотниковые модели. Это связано с тем, что они простые в использовании, относительно дешевые и имеют небольшие размеры. С помощью таких распределителей обычно происходит управление движением компонентов двигателей.

Обычно встретить такие гидравлические распределители можно на:

• станках:
• крановых установках, подъемниках и манипуляторах;
• грузовых автомобилях;
• сельскохозяйственной технике;
• специальной технике, применяемой в строительстве и горнодобывающей промышленности.

Сфера применения таких моделей ограничивается лишь уровнем давления рабочей жидкости. При превышении дозволенных показателей система может не выдержать и выйти из строя из-за потери жидкости. При больших нагрузках стоит отдавать предпочтение клапанным устройствам.

Крановые модели редко применяются из-за небольшой пропускной способности. Они часто встречаются в комплексе с золотниковыми и клапанными устройствами в качестве дополнительного механизма.

При покупке распределителя следует изучить технические характеристики каждой модели. Иногда лучше всего посоветоваться со специалистом. От распределителя напрямую зависит надежность работы гидросистемы. Стоит отметить, что даже если правильно подобрать устройство, могут возникнуть проблемы, если неправильно его установить

Поэтому к такому важному этапу также стоит отнестись с особым вниманием
