Как развести зубья у ножовки по дереву правильно

Особенности электроножовки

Электроножовка – это довольно-таки новый агрегат на российском рынке, который не так хорошо распространен. Но успевший себя зарекомендовать, как полезное приспособление не только для производственных работ, но и частного применения.

Она вполне подойдет для разрезания дерева и металла. Причем делается это двумя вариантами.

Первый метод заключается в использовании возвратно-поступательных движений пилки.
И второй вариант– использование маятниковой пилки. Т.е. прибор с пильным полотном, когда возвращается в начальное положение, приподнимает пилку, что дает преимущество в уменьшении трения самого агрегата.

Процесс заточки

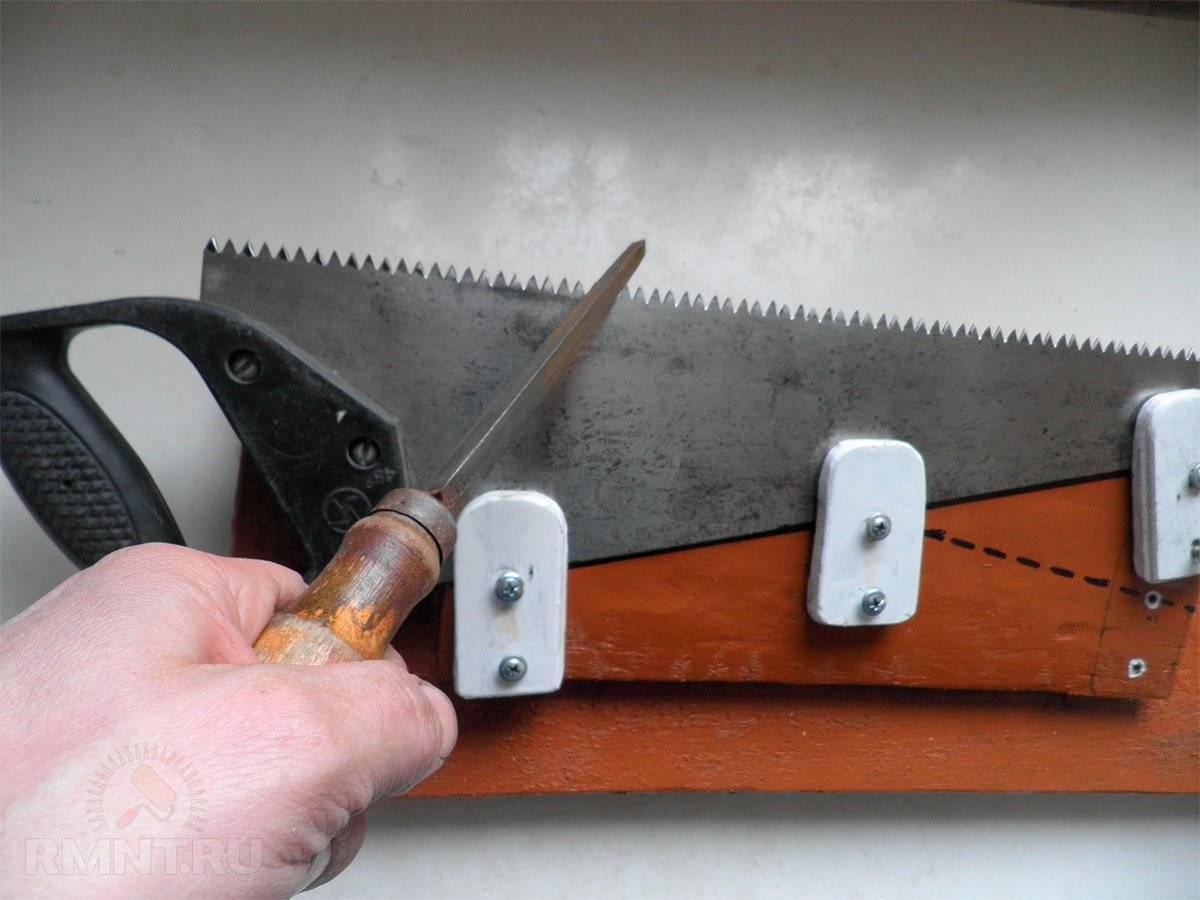

Для заточки пилу нужно жёстко зафиксировать, чтобы при воздействии на неё напильником она не вибрировала. Иначе качество работы будет низким.

Фиксируют полотно ножовки вертикально, часто в тисках, в самодельных струбцинах, но если нет ни того ни другого, то можно обойтись и без них.

Метод фиксации без специальных приспособлений — “на краю верстака”. Полотно ножовки укладывают так, чтобы с края стола свисали лишь зубья пилы. Однако ручки пилы всегда толще полотна, а потому место рядом с ней не получиться положить плотно к верстаку. Поэтому нужно использовать угол стола, и тогда рукоять пилы не будет мешать.

Фиксация пилы

Если есть струбцина, то зафиксировать можно так.

А это способ без струбцины, фиксация производиться только рукой заточника. Это вполне удобно и безопасно.

Фиксация пилы без струбцины

В правую руку берётся напильник или надфиль, и, прижимая левой рукой полотно ножовки, приступают к заточке.

Точиться зубья пилы через один. Движения напильника при таком способе производят сверзу вниз. Напильник прикладывается к затачиваемому зубу и поступательным движением вниз с усилием перемещают вниз.

Напильник нужно держать с наклоном в двух плоскостях. В горизонтальной – это около 30 градусов. В вертикальной – около 60 градусов. Углы наклона индивидуальны для каждой пилы, ведь они могут отличаться как по форме зуба, так и по его размеру.

Заточка левой грани зуба.

Заточка левой грани зуба

Заточка правой грани зуба.

Заточка правой грани зуба

Вот, что должно получаться: справа от указки-напильника – обработанные зубья, слева – нет.

Справа от указки-напильника – обработанные зубья, слева – нет

Используемый инструмент

Треугольный надфиль

Поскольку пилы отличаются по форме и по назначению, то и зубья у них разные. И чтобы качественно заточить ножовку, нужен разный инструмент.

Треугольный надфиль с одной рабочей стороной. Профиль этого инструмента не стандартен, если у обычного треугольного напильника все стороны равны и являются рабочими, то у этого надфиля рабочая сторона одна, а по форме является равнобедренным треугольником с очень большим основанием.

Таким треугольным надфилем с одной рабочей стороной удобно обрабатывать мелкие или косые зубья. При работе он воздействует только на обрабатываемую поверхность, по другим он лишь скользит. Отсутствует риск стачивания соседнего зуба.

Обычный треугольный надфиль. Компактный инструмент, которым удобно затачивать большинство стандартных ножовок по дереву.

Обычный треугольный надфиль

Треугольный напильник. Отлично подойдёт для заточки пил с большим зубом.

Треугольный напильник

Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

Как наточить зубья ножовки по дереву самостоятельно инструкция

Разводка и выравнивание высоты режущих зубцов — это подготовительный этап к заточке ножовки. Теперь, чтобы заточить ножовку по дереву, понадобится снова зафиксировать полотно в губках тисков. Как правильно наточить ножовку по дереву, знают не многие, поэтому часто можно встретить мастеров, которые покупают новые инструменты вместо того, чтобы восстановить работоспособность старых.

Работа выполняется в домашних условиях, а весь процесс занимает не более получаса времени. Для начала нужно взять надфили или треугольной формы напильники, которые имеют мелкую насечку. При выборе трехгранного напильника нужно учитывать его размер. Он должен быть небольшим, чтобы его грани доставали до углубления между зубцами. Использовать напильник с мелкой насечкой нужно обязательно, иначе достичь необходимой остроты заточки не удастся.

Выяснив все нюансы, разберемся с последовательностью действий — как правильно натачивается ножовка по дереву:

Полотно инструмента фиксируется в тисках. Чтобы оно не вибрировало в процессе, следует зажимать его как можно ближе к зубцам, но при этом, не задевая их, иначе нарушится разводка
В руки берется напильник — одной рукой нужно взять его за рукоятку, а второй за кончик
Угол заточки обычно составляет от 15 до 30 градусов, выявляется который исключительно на глаз. Если инструмент имеет не сильную стертость зубьев, то этот угол можно проследить
Принимаем соответствующую позу при выполнении работ. Для этого напильник нужно расположить по отношению к полотну под углом 30-45 градусов (в нижней точке соприкосновения)
Движения напильником должны быть равномерными, четкими и быстрыми. Перемещать напильник следует только в одном направлении — снизу вверх. Количество раз проходов напильником составляет 3-5 раз для каждого междузубия. Количество движений может быть и больше, что зависит от степени затупленности инструмента
Для начала требуется пройти инструментом с одной стороны полотна, а затем с другой

При заточке нужно учитывать также давление напильником на затачиваемые зубья. Оно должно быть средним, чтобы каждое последующее прохождение снимало металл, а не ерзало по зубцам. Процесс этот не трудный, однако, для прохождения между каждым зубцом напильником требуется время и терпение.

https://youtube.com/watch?v=WMeSw92zaqY%3F

Как понять, что зубья заточены достаточно? Для этого нужно посмотреть на зубья инструмента сквозь солнечный свет. Отблеск между каждым зубцом говорит о том, что процедура выполнена успешно, и инструмент готов к применению.

Рассматриваемый процесс не трудный, и если разобраться с его принципом, то заточка ножовки превратится в удовольствие. Многие не хотят тратить время на ручную работу напильником, поэтому применяют для заточки болгарку. Разберемся, как заточить ручную ножовку болгаркой, и реально ли это сделать.

https://youtube.com/watch?v=8dronwgDj5o%3F

Технология заточки ножовки по дереву

Заточка ножовки своими руками.

Прежде чем наточить ножовку своими, нужно хорошо укрепить ее. Следует применить напильник, а после зачистить грани зубчиков надфилем. Проделать последнюю процедуру можно с использованием напильника, который имеет мелкую бархатную насечку. Если предстоит использовать не новый напильник, его рабочую поверхность нужно почистить металлической щеткой, натерев после древесным углем, это позволит исключить затупление и забивку поверхности.

Заточка представляет процесс частичного снятия слоя металла

В ходе этого важно соблюдать определенный нажим на зубья. При этом рукоятку напильника нужно ухватить правой рукой, а конец придерживать левой, направляя инструмент на зубчики. Возвращая напильник в первоначальное положение, не следует допускать взаимодействия с зубчиками

Возвращая напильник в первоначальное положение, не следует допускать взаимодействия с зубчиками.

Заточка становится причиной появления заусенцев, избавиться от них можно с помощью напильника, который имеет бархатную насечку, тогда как с боковой грани рабочей поверхности можно убрать их мокрым оселком.

На последнем этапе нужно проанализировать остроту зубьев. Взглянув на кромку лезвия, вы не должны увидеть блеска, это указывает на качественную заточку. Если заметен блеск на некоторых зубчиках, то их нужно дополнительно подточить инструментом с бархатной насечкой.

Для того чтобы заточить зубчики поперечных инструментов, нужно применить трехгранные напильники с мелкой насечкой, угол при этом должен быть равен 60°. Для того чтобы начать работать над заточкой, инструмент нужно зажать под углом, ограниченным пределом 45-50° по отношению к поверхности стола. Напильник нужно направлять под углом от 60 до 75° к полотну, это позволит добиться остроты первого зуба, принадлежащего левой грани. На следующем этапе можно начать работать с правыми гранями нечетных зубчиков.Как только удалось заточить нечетные зубчики, можно перевернуть полотно, чтобы приступить к работе с четными зубьями

При этом важно, чтобы в каждом зубе были образованы острые кромки, угол которых равен 60-75°

https://youtube.com/watch?v=bYBaKJPi0Og

Точить ножовку, которая называется продольной, нужно с применением надфиля с грубой насечкой или ромбических напильников, которые имеют мелкую насечку. Перед заточкой рабочей поверхности продольной пилы ее нужно укрепить вертикально. Далее нужно определить, каким способом будут осуществляться работы. Первый метод называется прямым, это предполагает использование надфиля под углом в 90°, который нужно направлять горизонтально по отношению к полотну. Это позволит избавиться от незначительного количества металла, располагающегося на задней и передней гранях зуба. Теперь в устройстве нужно поменять положение инструмента, чтобы заточить зубчики в дальнем ряду другого ряда.

Второй метод называется косым и отличается от вышеописанного направлением инструмента к рабочей поверхности ножовки, угол заточки при этом равен пределу 80°. Данный метод позволяет получить боковые кромки, применяемые при работе с лучковыми пилами.

Как заточить ножовку

При различных работах с деревом активно используется такой инструмент как ножовка. С течением времени режущая поверхность инструмента изнашивается, и процесс распиловки дерева становится все тяжелее. Износ рабочей кромки заключается в следующем:

заостренные вершины зубьев закругляются;
их боковые режущие кромки притупляются.

Вследствие этого инструмент теряет функциональность и нуждается в заточке.

Как определить момент, когда ножовка нуждается в заточке?

Люди с большим опытом легко определяют этот момент звуку, издаваемому инструментом при работе, а также по изменению цвета зубьев. Новичкам нужно ориентироваться на следующие признаки:

работа ножовкой становится тяжелой и требует больших физических усилий;
становится очень сложно сделать перпендикулярный распил древесины;
становится сложно удерживать полотно по линии во время работы, он начинает отклоняться в разные стороны;
полотно ножовки часто заклинивает.

Разводка зубьев

Разводка пилы – это отклонение вершин зубьев от плоскости полотна. Зубья через один отклоняют в разные стороны: нечетные в одну сторону, четные – в другую.

Нужно знать, что качество разводки достаточно сильно влияет на процесс пиления. Поэтому все зубья должны быть отогнуты в разные стороны поочередно на одну и ту же величину, иначе:

если некоторые зубья отклонены на больший угол, чем остальные, то они будут мешать движению инструмента и быстрее изнашиваться;
если же отклонение меньше необходимого, то ширина пропила не позволит полотну свободно перемещаться.

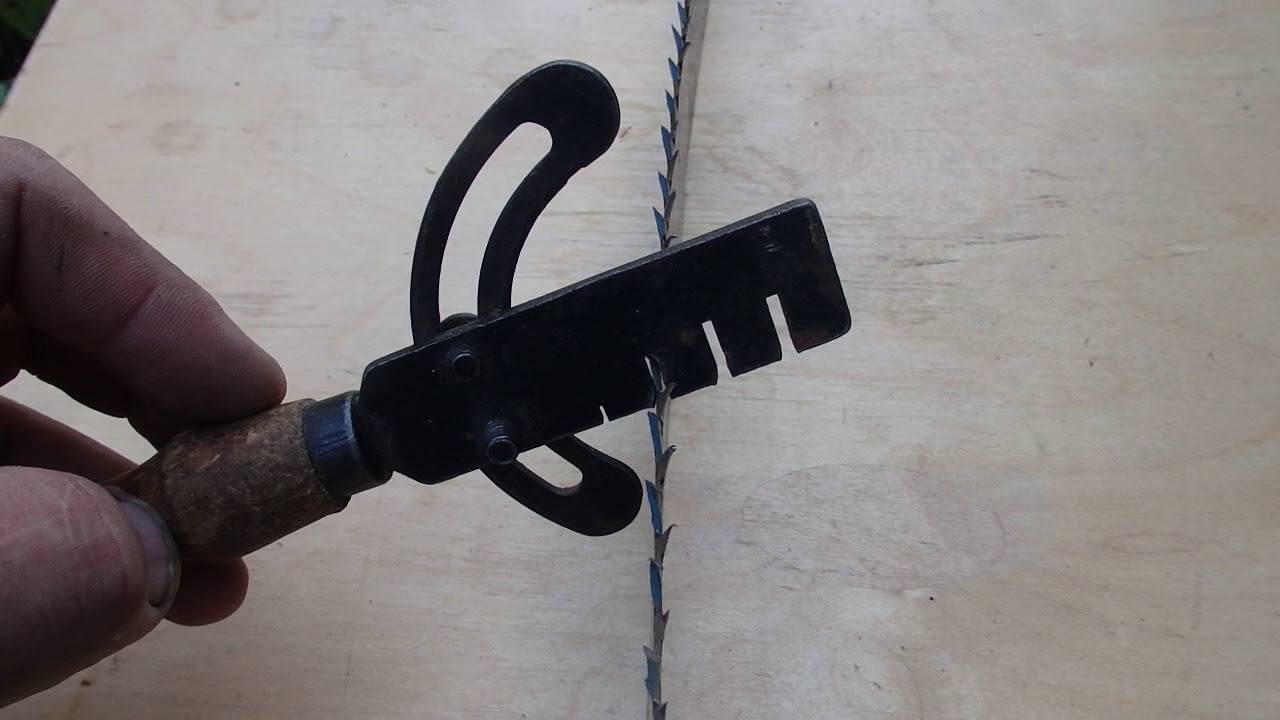

Для разводки зубьев пилы используют специальный инструмент – разводку. Простейшая разводка выглядит как небольшая металлическая пластинка с ручкой. В ней имеется прорезь, ширина которой немного больше, чем толщина полотна ножовки.Разведение зубьев происходит следующим образом:

пилу зажимают в тиски так, чтобы губки тисков заканчивались у основания зубьев;
затем зубья поочередно помещают в прорезь разводки и, изгибая в средней части, отводят в сторону на заданный угол;
периодически качество разводки проверяется визуально или при помощи штангенциркуля;
для проверки качества разводки губки тисков раздвигают на ширину разводки и протягивают между ними пилу (при этом излишний изгиб какого-либо зуба не даст свободно перемещать полотно между губками).

Проверка высоты зубьев ножовки

Поэтому перед заточкой ножовки нужно проверить высоту режущих элементов. Это делают следующим образом:

на ровную и гладкую поверхность укладывают лист бумаги и плотно прижимают к нему пилу;
профиль четко отпечатывается на бумаге, и становятся хорошо видны зубья;
если обнаруживаются более высокие по сравнению с остальными зубья, то пилу зажимают в тиски и их укорачивают до нужной высоты при помощи плоского напильника.

Заточка ножовки

Для заточки потребуется следующий инструмент:

тиски;
молоток;
штангенциркуль;
плоскогубцы;
брусок наждачный;
шкурка наждачная.

Также в арсенале необходимо иметь следующие виды напильников:

плоский и ромбический с насечкой среднего размера;
треугольный напильник;
треугольный с бархатной насечкой;
надфили с насечками разного калибра.

Для заточки используют специальное приспособление, позволяющее фиксировать полотно под углами в 45 и 90 градусов. Если нужно заточить поперечную ножовку, действуют следующим образом:

полотно закрепляют под углом 45 градусов;
заточку производят трехгранным напильником с углом при вершине 60 градусов;
напильник направляют на зуб ножовки под углом от 60 до 75 градусов;
сначала несколькими движениями напильника от себя обрабатывают левые грани нечетных зубьев;
после этого ножовка переворачивается и производится обработка левых граней четных зубьев.

При заточке продольной ножовки действуют следующим образом:

полотно фиксируют вертикально;
для заточки используется ромбический напильник с мелкой насечкой (можно использовать надфили);
во время заточки напильник направляется строго параллельно столу;
в остальном процесс аналогичен предыдущему.

Появляющиеся на гранях зубьев заусенцы нужно удалить при помощи наждачного бруска или напильника с бархатной насечкой.

Процесс заточки пилы в первый раз достаточно труден, поэтому лучше проводить его в полной тишине и с максимальной сосредоточенностью. Стоит сделать это несколько раз, а дальше дело станет привычным и пойдет «как по маслу».

Конструкция ножовки по дереву и зачем нужен инструмент

Ножовка по дереву — это узкоспециализированный режущий инструмент, главным назначением которого является распиливание деревянных материалов. Конструктивно ручная ножовка по дереву состоит из полотна с режущими зубьями, а также рукоятки. Полотно — это рабочая часть инструмента, на которой в нижней части расположены зубья для вгрызания и распила деревообрабатывающих материалов.

Различают много разных видов ножовок по дереву, но все они имеют одно назначение — это распиливание древесины. Причем не только сухих древесных материалов, но и сырых, например, при обрезке сада. Кроме древесины, обычная ножовка по дереву также применяется для распиливания таких материалов:

Ламинат
Брусья и лаги
ДСП
Пенобетон или газобетон — при работе инструментом с этими материалами нужно учитывать, что зубья не только быстро затупляются, но еще и истираются. Постоянное применение инструмента для резки газобетона и прочих материалов, которые содержат твердые вещества, способствует ускоренному снижению срока службы. Для таких материалов применяются ножовки с калеными зубьями
Ракушка
Пенопласт
Фанера

Не подходит ручная пила для распиливания металла, так как для таких задач применяется специализированный инструмент, который называется ножовка по металлу. Делится ручная ножовка для дерева на виды:

Классическая
Выкружная
Лучковая
Наградка
С обушком

Каждый вид предназначен для выполнения тех или иных действий. К примеру, классическая модель подходит для выполнения многих задач по распиливанию материалов, одно ею нельзя распилить материал в стусле. Для работы со стуслом применяются ножовки-наградки. Выкружные модели предназначены для вырезания фигурных отверстий в конструкции, что становится возможным за счет специальной конструкции полотна (увеличение ширины от носика к рукоятке).

Кроме видов рассматриваемого инструмента, они также отличаются по толщине полотен. Чем толще полотно, тем надежнее инструмент, а также удобнее им работать. Тонкие полотна по толщине имеют свои плюсы и минусы. Минусом является возможность переламывания полотна при прикладывании избыточного усилия, а вот их плюс в том, что за счет их малой толщины, они легко скользят в толще распиливаемых материалов (особенно сырых деревьев). Толщина полотна ножовки по дереву учитывается в зависимости от вида выполняемых и запланированных работ.

Ручную ножовку по дереву в отличие от электрических лобзиков, дисковых пил и прочих режущих электроинструментов, можно затачивать. Однако и здесь имеется некоторый нюанс — к затачиваемым ножовкам для распиливания древесины относятся только модели, которые при изготовлении не подвергались дополнительной обработке — термической. Если проще, то нельзя затачивать закаленные полотна на ручных пилках. Термическая обработка исключает возможность затачивания зубьев, поэтому такие инструменты считаются одноразовыми, но служат они достаточно долго.

Это интересно! Различить закаленное или каленое полотно от обычного просто — первый вариант имеет темный окрас. Причем обычно закалку проходят только зубья, но может закаляться и все полотно. Не закаленные имеют блестящий оттенок, что говорит о возможности затачивания зубьев полотна при их притуплении.

Приспособление для развода зубьев пилы

Ключом без ограничителя заводского изготовления (А) сложно сделать хороший развод зубьев у пилы. Что я придумал?

Взял кусочек стали (2 мм), вырезал (см. чертеж) детальку (Б), по косильной лески аа согнул под углом 90 град., в центре просверлил отверстие и сделал резьбу под болт на 6 мм. В пластинке и ключе просверлил по два отверстия диаметром 4 мм и склепал их. На фотографии — доработанный ключ. Болтом с контргайкой устанавливаю нужный наклон зуба пилы.

С таким приспособлением на разводку требуются считанные минуты.

Владимир Бабушкин По материалам газеты «Толока. Делаем сами»

Надежный захват для непослушных пробок Если вам когда-нибудь приходилось вытаскивать высверленную деревянную пробку из кольцевой пилы, то знаете, как непросто ее извлечь без повреждений.

Заточка и разводка пилы

Также следует выделить:

двуручные пилы;
одиночные пилы.

Двуручные пилы точатся и разводятся так же, как и обычные одиночные. Все различие такого инструмента в том, что с ним работает два человека сразу.

С помощью ленточных пил чаще всего распиливают древесину и разновидности этого материала. Дерево не требует слишком сильного воздействия, оно является мягким материалом, который легко пилится и сверлится. Однако в процессе работы желательно все-таки закреплять бревна и доски. Во время распиливания надо быть осторожным и не держать руку слишком близко к борозде распила. Это может привести к тяжелым травмам.

Подготовка пилы включает фугование, разведение и затачивание зубьев. На характер работы пилы влияют форма, размеры и наклон зубьев. Пилы с зубьями равнобедренной формы рекомендуется употреблять только для поперечного пиления, прямоугольной формы — для продольного и поперечного, с наклонными зубьями — только для продольного.

Фугование пилы (рис. 1) заключается в выравнивании вершин зубьев так, чтобы они находились на одной высоте. Для этого в тисках закрепляют напильник и по нему двигают вершинами зубьев. Качество фугования проверяют, приложив к вершинам линейку; при этом между вершинами зубьев и ребрами линейки не должно быть просветов.

Рис. 1. Фугование зубьев пилы: 1 — тиски; 2 — деревянный шаблон; 3 — полотно пилы; 4 — напильник.

Разводка зубьев пилы.

Разводка зубьев в домашних условиях

Сегодня в домашних условиях практически не встретишь специальные устройства, предназначенные для обслуживания ножовки по металлу. Однако даже при его отсутствии есть возможность провести работу подручными инструментами. Рекомендации следующие:

Для начала ножовка должна быть надежно закреплена в тисках. Это связано с тем, что для загиба нужно прикладывать большое усилие. Провести загиб можно при применении пассатижей. Для того чтобы выдерживать правильный угол следует предварительно создать шаблон. Нельзя пропускать не один элемент режущей кромки

При этом следует уделять внимание состоянию поверхности, так как выявленные дефекты указывают на то, что ножовка по дереву не может использоваться. Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву

Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву

При этом важно выдержать требуемый угол, так как слишком широкий распил становится причиной существенного снижения производительности, слишком узкий приводит к нагреву рабочей части и ее сильному износу

Некоторые фирмы предоставляют услуги, связанные с проведение подобной работы. Отметим, что стоимость специального механизма относительно небольшая, поэтому лучше всего его приобрести и процедуру можно будет проводить неоднократно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как и любой инструмент, ручные ножовки нуждаются в уходе и обслуживании. Обеспечить высокую точность и чистоту реза можно лишь при том условии, что зубья правильно заточены и разведены. Для этого не нужно специального оборудования, достаточно простейшего инструмента и базовых знаний.

Требования к разводке ножовки

Для того чтобы правильно провести разводку нужно уделить внимание основным требованиям. Они следующие:. Процедура проводится при фиксации инструмента

Должен строго выдерживаться требуемый угол, отклонение от него становится причиной снижения качества полученного среза. На момент работы уделяется внимание тому, чтобы поверхность не имела дефектов

Процедура проводится при фиксации инструмента. Должен строго выдерживаться требуемый угол, отклонение от него становится причиной снижения качества полученного среза

На момент работы уделяется внимание тому, чтобы поверхность не имела дефектов

Стоит учитывать, что слишком большой показатель становится причиной увеличения ширина распила, за счет чего снижается показатель производительности. Именно поэтому для развода зубьев должно применяться специальное приспособление.

Как выполняется разводка пилы и что это такое

Заточка ножовки — это не сложная процедура, которая начинается с такого процесса, как разводка зубьев. Проводится эта процедура с одной простой целью — это предоставить свободный ход полотну при работе инструментом. Отсутствие разводки приводит к тому, что инструмент будет застревать в толще распиливаемой заготовки, что вызовет неудобство в работе.

Разводка зубьев ножовки — это процедура, которая предусматривает разгибание зубьев в разные стороны. При этом главное, чтобы каждый зуб был отогнут на одинаковую величину с предыдущим. Чем больше величина отклонения зуба от плоскости полотна, тем больше ширина пропила. Чем больше ширина пропила, тем выше процесс выведения стружки из пропила, а значит, и быстрее происходит выполнение полезной работы.

От ширины разводки зубьев зависит возможность заклинивания полотна. Чем больше ширина разводки, тем меньше шансов на то, что полотно заклинит внутри распиливаемой заготовки. Какой должна быть величина развода зубьев, знают далеко не многие. Однако этот параметр нужно учитывать, так как от него зависит качество работы инструмента. Величина разводки зубьев, прежде всего, зависит от толщины стали полотна. Этот параметр составляет обычно от 0,5 до 2 мм. Все зависит еще и от типа древесины (сухая или сырая), с которой планируется работать:

Для сырой древесины величина разгиба должна быть в пределах от 0,5 до 1 мм. Чем толще полотно, тем больше должен быть разгиб
Для сухой древесины величина разгиба составляет от 0,3 до 0,5 мм

Для выявления величины разводки, применяется специальное устройство — шаблон, которое можно изготовить самостоятельно из кусочка бруса. Фото такого приспособления на изображении ниже.

Под номером 1 показан шаблон, а 2 — это величина развода зубьев, и 3 — это полотно ножовки.

Когда известна величина, на которую нужно разводить зубья, можно приступать к делу. Для реализации действия применяются специальные приспособления. Пользоваться этими приспособлениями не обязательно, так как подойдет обычная отвертка с широким жалом. Недостаток специального приспособления для разводки зубьев ножовки в том, что цена такого прибора в виде клещей достаточно высокая.

Вместо специальных клещей, можно использовать разводные пластины. В конструкции этого инструмента имеется ручная настройка и упор. Процесс разгибания начинается с того, что полотно нужно зафиксировать в губках тисков, а затем приступать к делу. Сначала нужно пройти по одной стороне, а затем повторить процедуру с другой. Причем изгибать зубья нужно не за сам резец (основание или острая часть), а с середины.

https://youtube.com/watch?v=BlEuTPhu0uI%3F

Это интересно! Как только зубья будут разогнуты на одинаковом расстоянии, потребуется еще провести процедуру выравнивания высоты режущих частей. Чтобы выявить, какие зубцы имеют большую высоту по отношению к другим, следует прижать полотно режущей частью к листу бумаги. На листке бумаге отобразится отпечаток, по которому не трудно выявить, какие зубцы нуждаются в укорачивании. Для их укорачивания можно воспользоваться плоским напильником.

Равнение режущей кромки

Следующий шаг проведения полной подготовки ножовки – выравнивание зубьев по высоте. Этот этап необходим по простой причине: только более высокие элементы режущей части практически участвуют в пилении дерева, выводя из процесса другие резцы, что существенно снижает эффективность всего инструмента.

Контроль и корректировку высоты элементов следует проводить до окончательной заточки полотна. Наиболее распространен элементарный метод оценки высоты резцов: ножовка плотно прижимается к бумажному листу на гладкой ровной поверхности, а ее зубчатая часть четко отпечатывается на листе. Получится наглядный эскиз, на котором можно сравнить размеры всех элементов.
