Причины поломки сверл по металлу
Фотография №1: сломанное сверло
К поломке сверл приводят следующие причины.
Сверление инструментами, изготовленными из меньших по твердости материалов. По этой причине сверла ломаются чаще всего.
Несоблюдение режима резания. При сверлении на мощностях, превышающих рекомендуемые, возникают перегревы и перегрузки.
Износ режущих кромок. К нему приводят длительное использование инструмента без заточки, превышение нагрузки и иные факторы.
Несоблюдение режима охлаждение. К поломкам приводит использование малого количества охлаждающей жидкости или неправильный ее состав. Возникает перегрев.
Кроме этого, проблемы могут возникнуть из-за неправильного подбора диаметра сверла.
Альтернативные способы выкрутить болт с сорванными гранями
Приваривание гайки, как способ выкрутить болт без граней
Этот старый испытанный способ выводил из тупика во время ремонта многих.
Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.
Суть приёма заключается в следующем.
Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим
Осторожно, без рывков, выкручиваем сломанный болт за гайку
Важно!
Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!
Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем
Высверливание — отличная возможность окрутить болт без граней
Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.
Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.
Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.
Выбивание остатков металла
Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.
Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.
Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.
Нагревание для того, чтобы вывернуть болт с сорванными гранями
Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?
Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.
https://youtube.com/watch?v=dC8kJmFPx-s
Как выкрутить шпильку или болт на колесе
Много неприятностей автовладельцам и трактористам доставляет ситуация, когда надо выкрутить шпильку или болт из ступицы колеса. Существует несколько механик крепления колес, и все они требуют точного соблюдения рекомендаций производителей (выдерживать определенное усилие, центровать диск, использовать проставочные кольца и т.д.). В противном случае нагрузка неравномерно распределяется на крепления колеса со всеми вытекающими последствиями.
Особых отличий в том, как выкрутить шпильку или болт колеса, нет. Единственное, что перед откручиванием шпилек нужно сначала снять гайки. Если они прикипели, достаточно обработать их 1-2 раза WD-40. Особых сложностей с ними обычно не возникает: они хоть и выглядят «страшно», в том плане что залеплены грязью, но откручиваются без проблем. А вот дальше начинается самое интересное.
Шпильки и болты очень часто трескаются и обламываются. Чтобы выкрутить сломанную шпильку из ступицы на легковом автомобиле, действуют следующим образом:
- Снимают колесо и тормозные диски.
- Если обломившийся болт из ступицы колеса слишком длинный и при выбивании будет упираться в поворотный кулак, его можно подпилить или сточить мешающую грань напильником.
- После всех приготовлений слизанный болт колеса выбивается молотком.
При повреждении шпильки колеса ее нужно сразу же заменить, поскольку согнутое крепление не может выдерживать запроектированные нагрузки. Также желательно при замене сразу выкрутить все шпильки из ступицы и заменить их новыми — метизы из одной партии будут максимально равномерно распределять нагрузку.
Чтобы выкрутить сломанную шпильку или болт из ступицы колеса на тракторе, грузовике или в особо тяжелых случаях на легковом авто, можно воспользоваться одним из следующих способов:
- Выкрутить болт или шпильку колеса при помощи «мясорубки». Это специальный редукторный гайковерт, служащий для усиления крутящего момента. Даже самый тугой крепеж, от которого гнутся обычные ключи, легко выкрутится мясорубкой. На нее можно устанавливать головки под гайки и болты разных размеров.
- Если специальных инструментов нет, то для того, чтобы выкрутить болт или шпильку из ступицы колеса, надо сначала ослабить крепления. Для этого надо обработать соединение WD-40. Если вэдэшка не помогла, можно несколько раз обработать закисшие места уксусной эссенцией или преобразователем ржавчины.
- В некоторых случаях крепеж надо дополнительно нагреть. Для этого подойдет горелка или паяльная лампа. Раскаленный металл охлаждается холодной водой. После этого можно приступать к выкручиванию.
- Чтобы увеличить плечо и легче выкрутить шпильку или болт из ступицы колеса, в ключ продевают лом и действуют им как рукояткой.
Способы удаления сломанных шпилек в теле детали
Данный случай является самым сложным для удаления сломанной части, так как возможности захвата нет, а обломанный край в лучшем случае может быть на уровне плоскости соединения основной детали или в худшем варианте – шпилька сломается внутри тела детали.
Если шпилька обломана заподлицо с плоскостью соединения можно попытаться провернуть шпильку лёгкими ударами бородка в торец слома под углом по окружности в сторону выворачивания. Если обломок не прикипел в теле детали есть шанс вывернуть часть резьбы наружу для последующего захвата и полного удаления.
В случаях, когда шпилька плотно сидит в теле можно применить сварку. Для этого подбирают шайбу с внутренним отверстием не больше диаметра торца шпильки. Подкладывают шайбу под гайку для исключения сваривания тела основной детали с гайкой и приваривают через внутренние отверстия гайку с торцом обломыша. После сваривания дают остыть деталям. Перед попыткой вращения можно обстучать сваренную часть в торец гайки для ослабления шпильки в теле детали. После осторожными качающими движениями гаечного ключа выворачивают обломок. Успех данного способа зависит от удачного сваривания гайки со шпилькой, что часто очень сложно выполнить с первого раза в условиях малоразмерности свариваемых деталей и возможных неудобных расположениях реставрируемых узлов.
При обломе шпильки в теле алюминиевой детали способ с привариванием гайки можно применить без шайбы. Даже, если облом пришёлся несколько ниже плоскости соединения в алюминиевой детали, гайку с торцом шпильки можно сварить постепенной наплавкой метала, так как чёрный метал с алюминием не варится.
Почему болты срываются?
Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются
В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

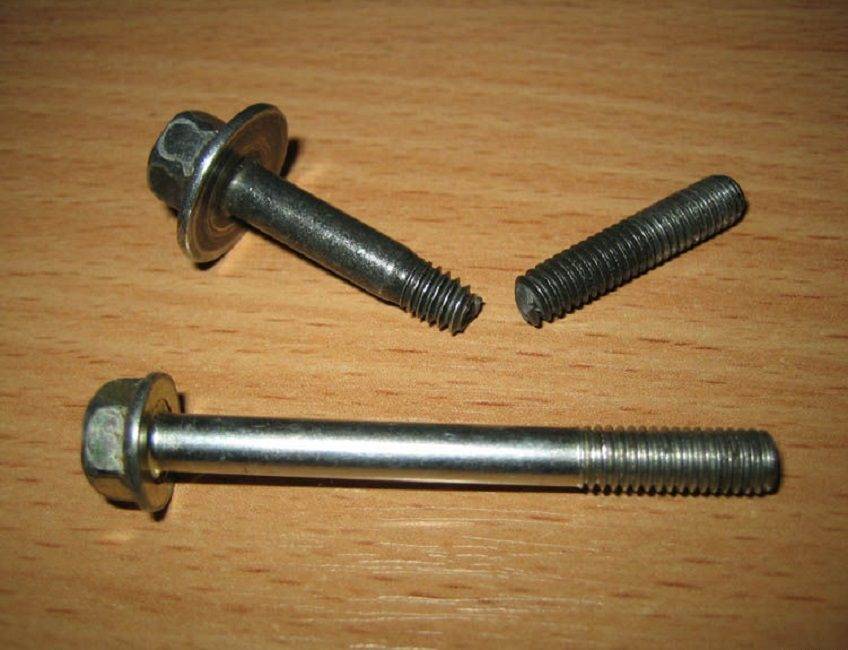

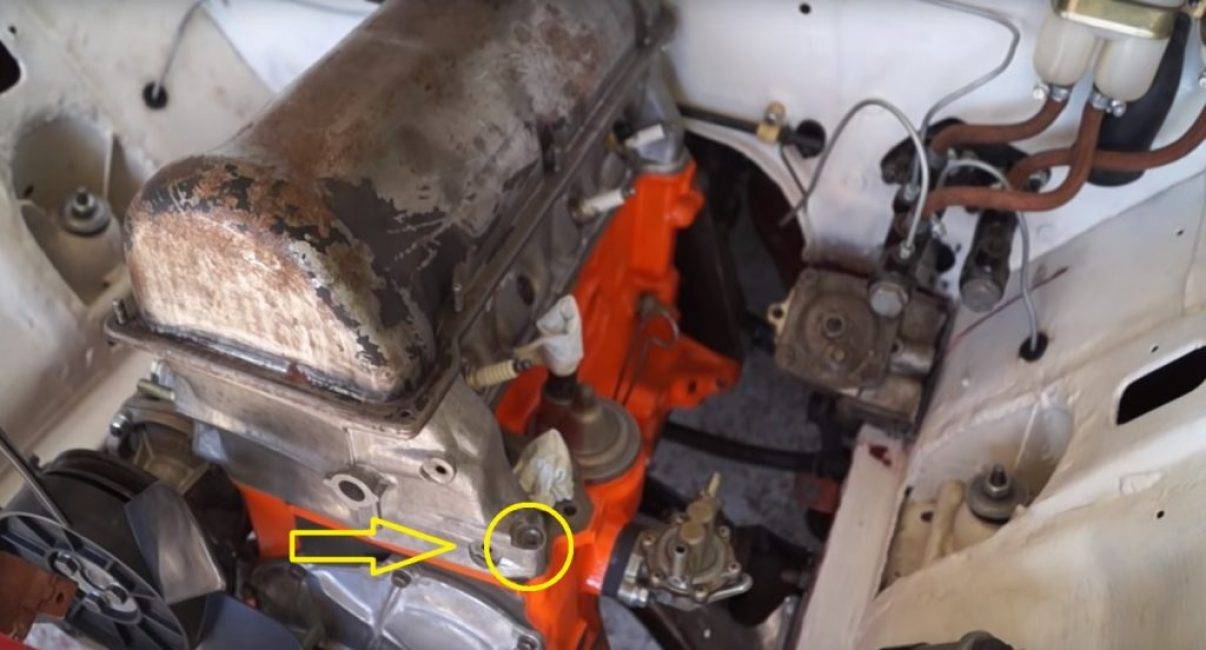

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично
В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.
Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания
Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.
При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке
Обычно, болт закручивают до его остановки, а потом производят докручивание.
Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.
Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

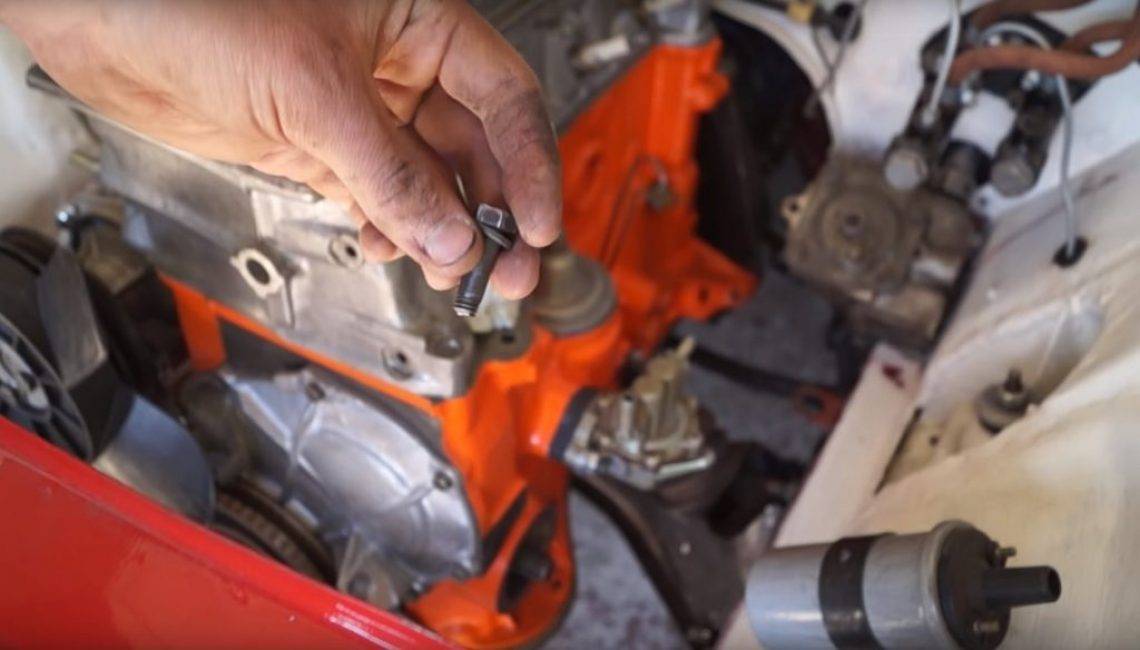

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке
Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.
То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.
При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.
Используем кондуктор
Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.
С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.
Способы выкручивания болта
Ниже приведены самые эффективные способы выкручивания поврежденных болтов и винтов.
С испорченными гранями
Определяясь с тем, как открутить болт с сорванными гранями, нужно учитывать, есть ли к нему доступ, месторасположение, а также какой инструмент вы можете использовать. Исходя из этих факторов, можно применить один из способов:
- Использование зубила. Метод подойдёт для больших болтов, к которым есть свободный доступ. Всё, что нужно — это молоток и зубило. Зубило прикладывают по касательной к головке и наносят по нему резкие удары. Способ простой, но он нечасто позволяет добиться желаемого результата. Применять его следует только тогда, когда под рукой нет другого инструмента.
- Если есть свободный доступ к месту расположения крепежа, можно использовать универсальный переставной ключ. Этот инструмент позволяет надёжно зажать даже круглую головку. Если использовать небольшие переставные ключи типа «кобра», у которых на рабочих поверхностях есть острые насечки, то можно открутить самые маленькие болтики. Такой инструмент может выручить во многих случаях, но он должен быть новым. У изношенного инструмента насечки уже не могут обеспечить надёжное сцепление с металлом, и ключ будет проскальзывать.
Если грани повреждены не сильно, то могут выручить головки для накидного ключа. Для этих целей профиль накидного ключа должен быть с 12 гранями (внутри головки звёздочка, а не шестигранник). Откручивание производят следующим образом. Выбирают головку на один размер меньше, чем размер болта, и с помощью молотка напрессовывают её на сорванные грани, затем откручивают обычным способом.
-
- Этот способ заключается в использовании ножовки по металлу, с помощью которой на головке болта делают пропил под плоскую отвёртку. Глубина пропила не должна быть больше 75% высоты головки болта, при большей глубине одна из половинок может обломиться.
- Если в вашем распоряжении есть напильник или болгарка, то можно восстановить грани под ключ меньшего размера. Если есть рожковый ключ, выпиливать шестигранник необязательно, достаточно сделать две параллельные грани.
- Если в месте расположения крепления можно пользоваться сваркой, то это значительно облегчит задачу. В этом случае можно на головку надеть гайку подходящего диаметра и сварить их вместе, а дальше использовать обычные ключи.
С сорванной головкой
Очень часто, разбирая старые резьбовые соединения, можно не только повредить грани болта, но и сорвать головку. Тогда встаёт вопрос: как открутить сорванный болт. Если вы разъединили детали, и сорванный болт выступает из тела детали, то вы можете использовать все вышеперечисленные способы.
А как выкрутить болт с сорванной головкой, если тело болта не выступает из детали? Есть несколько вариантов решения этой задачи.

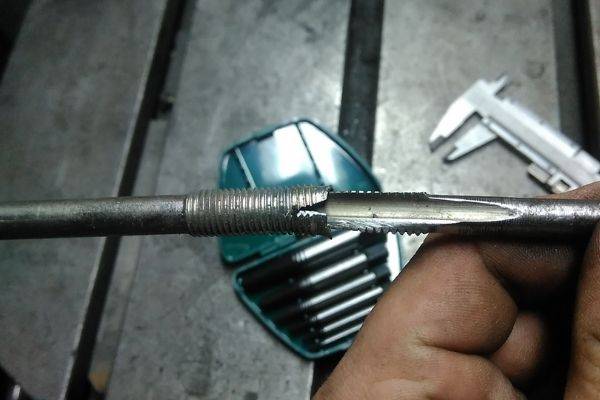

- Лучше всего применять специальный инструмент — экстрактор. Экстрактор изготавливается из металлического прута цилиндрической формы, на одном конце которого расположена конусная резьба противоположной нарезки, а на другом — хвостовик квадратного сечения. Для того чтобы его можно было использовать, в центре болта нужно просверлить отверстие. Диаметр отверстия — на 2−3 мм меньше диаметра резьбы. После этого нужно взять подходящий по размеру экстрактор и лёгким ударом забить его в отверстие. Вращая экстрактор за хвостовик, выкрутить остатки болта.
- Если есть метчик с левой резьбой, вы с успехом можете применить его в качестве экстрактора. Разница лишь в том, что диаметр отверстия должен быть таким, как для нарезания резьбы. Точное значение можно найти в соответствующих таблицах.
- Если выкрутить обломок всё же не вышло, можно попробовать удалить его таким способом. В болте сверлите отверстие максимально возможного диаметра, стараясь не повредить резьбовое соединение. Затем берёте соответствующий метчик и нарезаете в отверстии резьбу. Во время этого процесса прочищается резьба и удаляются остатки болта.
Пошаговая инструкция по выкручиванию болта
Представленные ниже методики помогут решить проблему выкручивания крепежей при различном характере повреждений.
С испорченными гранями
Опыт специалистов подскажет, как откручивать болты с сорванными гранями. Для этого используют сразу несколько эффективных методов. На скорость работы влияет месторасположение крепежа, наличие необходимых инструментов и доступность метиза. Рекомендуется применять каждый из следующих методов по очереди до полного демонтажа поврежденного метиза:
- Задействование острого зубила. Такой способ применим только в том случае, когда сломался большой болт. Весомым аргументом будет доступ к крепежу. Чтобы удалить деталь со сломанной гранью, понадобится зубило и молоток. К головке болта по касательной нужно приложить зубило и наносить по нему удары молотком. Этот подход можно назвать наиболее простым. Но такие действия подойдут далеко не во всех случаях.
- Более эффективным является способ применения переставного ключа. Если к метизу есть свободный доступ, универсальный ключ с большой вероятностью сможет сорвать элемент с места. Принцип действия заключается в использовании специальных насечек, которые располагаются на рабочей поверхности. Ключ надежно зажимает головку и позволяет откручивать болтики наименьшего размера. Обязательное условие – переставной ключ должен быть новым.
- Накидной ключ также может оказаться необходимым приспособлением. Головки для откручивания болтов с сорванными гранями довольно часто справляются с самыми сложными случаями. Профиль ключа должен состоять из 12 граней, а внутри – гнездо звездочка. Головка должна быть на один размер меньше болта. Деталь аккуратно надевают на крепеж при помощи молотка и начинают выкручивание метиза.
- Ножовка по металлу. Приспособление позволяет пропилить углубление для дальнейшего откручивания метиза плоской отверткой. При этом глубина должна быть на 25% меньше высоты головки метиза.
- С помощью болгарки или напильника можно сделать новые грани под меньший размер ключа. Располагая рожковым ключом, можно сделать всего 2 грани параллельные друг другу.
- Запасной вариант – воспользоваться сварочным аппаратом. В этом случае к болту нужно приварить дополнительную гайку.
Повреждение резьбы
Распространенной проблемой является повреждение резьбы. В результате болт прокручивается в посадочном месте и не извлекается наружу. Существует проверенный способ, как можно выкрутить болт с сорванной резьбой. С помощью плоской отвертки необходимо поднять крепеж. Для этого отвертку помещают между головкой метиза и основанием, после чего крепежный элемент с усилием поднимают вверх. Затем нужно начать откручивание до момента полного извлечения из посадочного места.
Специалисты также рекомендуют толкать крепеж с обратной стороны при условии, что отверстие сквозного образца. Если нет возможности демонтировать гайку по причине сорванной резьбы, данное место срезают болгаркой.
Под звездочку и шестигранник
Большое распространение получили крепежные материалы с головками под звездочку, а также шестигранник. Такие метизы надежны и удобны в эксплуатации. Однако подобные детали также могут выходить из строя.
При повреждении граней нужно действовать таким же образом, как и в случае с простыми болтами. Разница заключается только в том, что демонтаж выполняется при помощи специальных ключей с гранями характерной формы – шестигранника или звездочки.
Под отвертку
При ограниченном доступе можно сделать насечку на болте. На помощь придет зубило или болгарка. Сделав пропил, пробуют выкрутить метиз отверткой. Если такой способ не приносит желаемого результата, отвертку ставят под углом и наносят по ручке удары молотком. Перед тем как откручивать сорванные болты, рекомендуется нанести смазывающую жидкость. Прикладываемое усилие должно иметь направление против часовой стрелки.
Подробное видео о способах откручивания поврежденных болтов:
https://youtube.com/watch?v=LapWWacvEUg
Высверливаем обломанный болт
Этот способ принято считать наиболее кропотливым. Пользуются им лишь тогда, когда другие методы не дали положительного результата.
Давайте разберёмся почему:
- необходимость соблюдать точность при высверливании для предотвращения излома резьбы;
- использование разных по величине сверл для работы.
Если отсутствует подобный опыт, рекомендуется воспользоваться советами профессионалов для выкручивания сломанных болтов, взяв сначала тонкое сверло.
Итак, если при ремонте авто вдруг отломился болт, не отчаивайтесь. Используйте указанные выше методы по его извлечению. При работе не переусердствуйте, иначе можно поломать резьбу, а это только усугубит проблему.
Что нужно сделать в первую очередь
Прежде чем переходить к основным действиям, можно провести предварительные «операции» — это позволит увеличить шансы на успешное извлечение обломка, а, возможно, поможет избавиться от него сразу же.

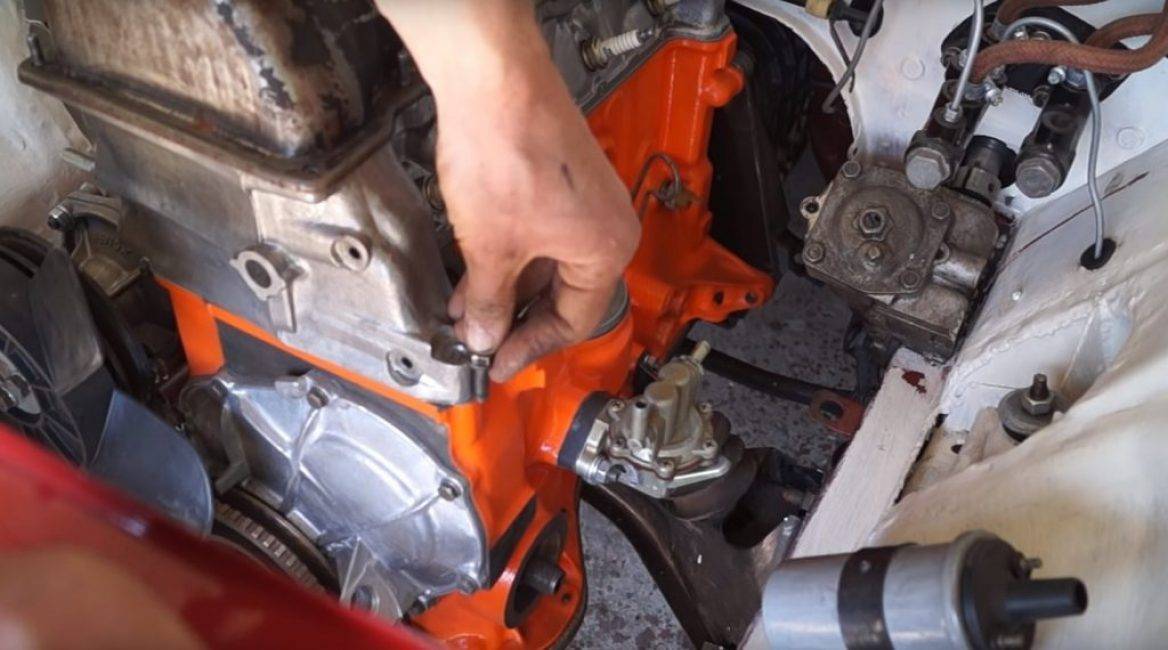

В первую очередь можно попробовать постучать по обломку, если это возможно, с помощью молотка. Не нужно бить сильно. Такие действия ослабят посадку болта, извлекать его будет проще.
Также можно попробовать хорошо прогреть деталь в том месте, где остался обломок. Для этого используют газовую горелку. Это позволит снять внутреннее напряжение
Помните: использовать горелку важно аккуратно в случае, если деталь выполнена из алюминия – она может просто его расплавить
Предварительно нужно прогреть деталь в том месте, где находится обломок
Делать это нужно крайне осторожно. Не будет лишним залить в отверстие немного жидкости типа W-40
Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта
Не будет лишним залить в отверстие немного жидкости типа W-40. Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта.
W-40
Если в процессе подготовительных мероприятий обломок еще не вышел, пора переходить к более радикальному методу. Рассмотрим его более подробно ниже.
Простой вариант
Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.
Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.
Извлечение сломанного болта
Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца
Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить
Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.
Первое правило работаем аккуратно
Итак, в большинстве случаев, если речь идет о современном пластиковом или металлическом трубопроводе проблем с выкручиванием эксцентриков возникнуть не должно. Однако в любом случае перед началом работ следует подготовить необходимый инструмент в виде специального разводного ключа.
Другое дело если нужно заменить старый эксцентрик, но при этом владелец не хочет снимать трубы
В таких ситуациях придется действовать особенно осторожно, чтобы не раздавить эксцентрик. Если же все-таки в процессе часть резьбы останется в трубе, то тогда следует воспользоваться рекомендациями специалистов
