Как выточить шар на токарном станке: видео, фото, инструкция

Как выточить конус на токарном станке

Токарные станки применяются для точения заготовок во время ее точения путем использования специальных резцов. При наличии определенного опыта выточить можно не только детали обычной формы, но и, к примеру, коническую поверхность. Для создания конуса следует иметь определенные навыки работы на токарном станке.

Точение конуса

Поворот верхних салазок суппорта

Провести процесс точения конуса можно, воспользовавшись следующей рекомендацией:

Берем заготовку и закрепляем ее в шпинделе, а также задней бабкой. Учитывая то, что изготовление конуса проводится с высокой точностью, диаметральный размер и угол могут иметь незначительно отклонение. Если заготовка изготовлена из твердого материала, следует подбирать твердосплавные резцы.
Обработка может проводиться только при соблюдении техники безопасности путем использования средств индивидуальной защиты.
Выбираем скорость резания на токарном станке. Обработка конических поверхностей может проводиться со скоростью, которая выбирается в зависимости от стойкости режущей кромки и твердости материала. Если точных данных, которые позволяют рассчитать скорость резания нет, следует идти испытательным путем – от меньших значений к большим.
Установленной заготовке нужно придать цилиндрическую форму. Для этого используется проходной резец, сначала ведется черновая обработка для снятия большого количества ненужного металла. Обработка возле кулачков проводится отогнутым резцом.
Изготовление точных деталей происходит в два прохода: черновая и чистовая обработка. На токарном станке чистовое точение проводится специальным режущим инструментом при определенной скорости и подачи.
Для создания небольших конических поверхностей верхняя часть суппорта поворачивается на определенный угол, который должен быть равен половине угла конуса у вершины.

Подобным образом можно провести создание конических поверхностей без использования специального приспособления.

Метод смещения относительно оси центров

Смещение центров позволяет также получить на токарном станке конус морзе. Однако в этом случае провести точение можно исключительно наружных конических поверхностей. К достоинствам рассматриваемого способа можно отнести:

Есть возможность сделать длинный конус морзе.
Используется механическая подача суппорта, что обуславливает возможность применения обычных моделей токарных станков.

Смещение оси центров

К существенным недостаткам можно отнести:

Невысокую точность, с которой можно сделать деталь.
В процессе получения конуса происходит перекос центровых отверстий.

Показатель величины смещения задней бабки во время создании конических поверхностей определяется при помощи прямоугольного треугольника.

Конусная линейка

Некоторые токарные станки оснащаются специальными конусными линейками. Подобное приспособление позволяет проводить обработку наружных и внутренних поверхностей, когда угол наклона не превышает 12 градусов. Сделать конусную форму в этом случае можно путем сочетания продольной и поперечной передачи.

https://youtube.com/watch?v=HysW_hx6pZ0

При использовании линейки можно подобрать угол, который будет создан при одновременном движении суппорта в продольном и поперечном направлении. Правильный угол выдерживать на протяжении всего времени позволяет специальная линейка.

Использование широкого углового резца

Довольно простым способом, при помощи которого на токарном станке можно получить конусную поверхность, является использование углового резца. При его помощи можно создать конус небольшой длины, режущая кромка должна быть прямой. Угол конуса можно корректировать путем заточки кромки или установки его под определенным углом к заготовке.

Точение конуса резцом

Все вышеприведенные способы требуют наличия определенных навыков работы на токарном станке. В некоторых случаях, для крупносерийного производства, изготавливают специальные копиры. Для мелкосерийного производства подойдет способ, в котором используется линейка или поворот салазок токарного станка, смещение бабки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

10 способов сделать круглую палочку

Соберу-ка я у себя несколько вариантов, как сделать круглую палочку, а то постоянно выискивать приходится и вспоминать, где видел. В своё время, когда еще до темы не добрался, так фрезой сколько мог углы срезал и потом на шлифовальном круге доводил нечто похожее на цилиндрическую форму. Потом уже плашкой делал, но шлифовки много после них, если надо гладкую. Поэтому вот вариант от Anatolii TTJ наиболее интересен для палочек, которые используются в видимых частях изделий. Промышленные способы изготовления тут не участвуют, если что

Вот 10 способов как сделать круглую палочку:

Наверное это не все способы, что возможны, если что — пополню коллекцию.

Как делают шар на токарном станке Спорт видео

ТОКАРНЫЕ РАБОТЫ КЕМЕРОВО — звоните 8 904 990 68 56. Как сделать шар на токарном станке по методу секущей проточки.

ТОКАРНЫЕ РАБОТЫ КЕМЕРОВО — звоните 8 904 990 68 56. Супер метод как выточить шар на токарном станке. Метод копира.

Мой канал/ My chanel https://www.youtube.com/channel/UCRMxcpgVb1Lo4r5tiRQkjkA Желающим поддержать канал http://www.donationalerts.ru/r/bruns …

В студию ток-шоу поступил вопрос от автора SuperCrastan Дани Крастера. Задача придумать приспособление для прост…

Канал Металлообработка больше не будет обновляться… Попробуйте посмотреть группу в ВК — Металлист-станочн…

Мой инстаграм: https://www.instagram.com/igor.negoda/ Самостоятельное изготовление шариковых ручек для токарного станка.

3 способа точения шаров из дерева на токарном станке. 3 ways of turning balls in wood on a lathe: 1 способ — Лекало 2 способ — лека…

Шар выточен с помощью приспособления, обеспечивающего движение резца по окружности.

Oh God make us advocates for good ……….. For anyone who wants alternative channels to the channels of songs please support you by all means …… First …

В этом видеоролике подробно показан процесс изготовления шара из листового металла в домашних условиях….

Изготовление металлического шара из железной пластины без станков,своими руками Готовые работы своими…

кто захочет делать себе что-то похожее, посмотрите ещё вот это: https://www.youtube.com/watch?v=FruFpKv3kyM.

Идея, на которую меня натолкнул Вадим Лазутин, специально, для большей наглядности я её воспроизвёл. Раньше…

токарь точит с помощью самодельного приспособления шар на ручку.

На токарном станке выточен шар, а внутри его выточено 9 шаров. Диаметр шара 39 мм. Внутренний шарик имеет диам…

Ответ на комментарии «Для чего его сверлить . https://www.youtube.com/watch?v=kFM6yw8sHqc Сверлим стальной шарик от подшипника…

Один из полезных навыков для любого токаря,настоятельно рекомендую тренироваться и желательно как раз…

Пошаговая инструкция

Данный способ изготовления подходит как при работе с металлом, так и с деревом. Дополнительное станочное оборудование и нестандартные конструкции не требуются. Понадобиться лишь образец. В качестве такового можно применить выточенный на станке шар со стержнем либо шарик от подшипника требуемого диаметра.

Для возможности установки последнего, к нему нужно жестко присоединить стержень-хвостовик нужного диаметра ровно по центру. Сделать это можно при помощи сварки либо резьбового соединения.

Выбор заготовки

В обоих случаях заготовка детали должна иметь цилиндрическую форму с запасом (примерно 1/10) длины для крепления в патроне и небольшим припуском на обработку по ширине. Если стальной пруток — это стандартизированный материал в металлургии, то для столярных работ чаще всего сырье поставляется в виде бруса. Прежде чем приступить к работе нужно придать материалу форму цилиндра, закрепив в поводковом патроне и обточить.

Важно!

Прежде чем приступить к работе, визуально проверьте заготовку на предмет кривизны, прокрутив в кулачковом патроне.

Создаем проточку

Диаметр шара равняется диаметру проточек и расстоянию между ними. Зажав заготовку в трех-кулачковом патроне, проточите будущую деталь на заданном расстоянии от торца. Созданная проточка послужит своеобразной меткой при обработке с использованием поперечной подачи. Также необходимо зенковать отверстие для последующей фиксации в жестком центре при обработке заготовки абразивом.

Провести фиксацию

Теперь, при помощи жесткого центра, установленного в заднюю бабку и патрона, проводим фиксацию. Расслабив патрон ключом, помещаем в него заготовку. Теперь нужно сделать отступ от проточки и надежно закрепить деталь в патроне. В задней бабке необходимо закрепить шаблон. Выверив необходимое расстояние и положение заготовки относительно образца можно приступать к следующему шагу.

Провести точение с помощью передней подачи

Для придания формы шара заготовке, необходимо использовать два одинаковых отрезных резца, как правило с округлой режущей кромкой. Закрепите резцы в держателе суппорта на одной стороне с одинаковым вылетом.

Суть способа заключается в ведении резца-копира касаясь окружности шарообразного образца, в то время как зеркально закрепленный проходной резец производит обтачивание заготовки повторяя вектор движения второго.

Точение производится прямой и поперечной подачей, в результате которой образуется поверхность в виде лесенки. После придания формы шара материалу, производится чистовой проход с малой толщиной снимаемого слоя и подачей. Снятие слоев материала производится в пределах проточки. После чего ее нужно убрать, совместив поперечную и переднюю подачу.

Сделать форму с помощью напильника

После обработки резцом образуется ступенчатая поверхность, которую необходимо обработать напильником. Для металла следует выбрать напильник с насечкой номер 0 или 1. Для дерева с простой одинарной насечкой. Инструмент с полукруглой формой рабочей части значительно упростит процесс, однако не является обязательным условием. В качестве упора желательно использовать суппорт без резца, он послужит надежной опорой и уменьшит вероятность травмирования.

Устанавливаем площадку суппорта на уровне детали перед операцией. Убрав образец, подводим жесткий центр к ранее созданному зенкером отверстию, переместив бабку вперед и фиксируем. Запускаем станок на минимальной скорости дожидаясь момента когда шпиндель наберет обороты. Упираем хвостовик или рукоять напильника в суппорт и плавным движением сверху вниз опускаем рабочую часть напильника к заготовке.

При этом нужно крепко держать его двумя руками по оба конца инструмента, чтобы исключить удар инструмента. В случае использования напильника плоского сечения необходимо плавно водить им от края до края для равномерной обработки.

Важно!

Ведите напильник противоположно движению шпинделя, чтобы не допустить отскок инструмента.

Провести чистку наждачной бумагой

При чистовой обработке воспользуйтесь наждачной бумагой. Для каждого материала понадобится различное зерно абразива. Для металла в районе Р800-Р1000, для дерева Р400-Р600. Существует два способа полировки поверхности с помощью абразивной ленты. В первом случае полотно растягивается двумя руками и натягивается на обрабатываемую поверхность, во втором наждачная бумага крепится в специальном бруске.

Необработанные концы, использованные для крепления, удаляются вручную. Как вы можете заметить изготовление детали в виде шара является вполне легкой и выполнимой задачей, не требуя при этом сверхсложных надстроек на текущем оборудовании.

Выточить шар Ø72мм на ток. станке с чпу реално?

Мыслил дома, там нет интернета, по этому писал по памяти и размеры немного не соответствуют, но смысел думаю должен быть ясен.

Технология приготуваня шарика.

Требуется изготовить шарик, одна штука.

1. Берем заготоуку диаметром 80мм и длиной 80мм. Жмякаем ее в кулачки (первый кулачок/установ) и точим резцом 35*. Опосля остается припуск, зажатый в кулачках. Примерно 13мм (выделен розовым цветом).

2. Устанавливаем в шпиндель станка, если эта возможность имеется, упор. Торец упора должен быть плоским без центровки, а так же без выпуклостей и впуклостей. Зная координаты упора, не трудно высчитать и центр шарика, а так же Z0.

Точим второй установ в кулачках.

Если вариант с упором невозможен, можно обойтись более изощренным способом. Для этого зажимаем в кулачки кольцо, диаметром примерно 70мм и точим требуемым резцом радиусную канавку(проточку). Канавка должна быть таким образом, чтобы шарик обхватывался как можно точнее. Т.е. радиус канавки 74/2=37мм, а максимальный диаметр 74мм. В эту канавку в последствии зажимаем наш полушарик.

Размеры и позицию канавки мы знаем, не трудно будет подсчитать и Z0.

Вобщем примерно в таком ритме и работаем. Должно все получиться.

P.s.

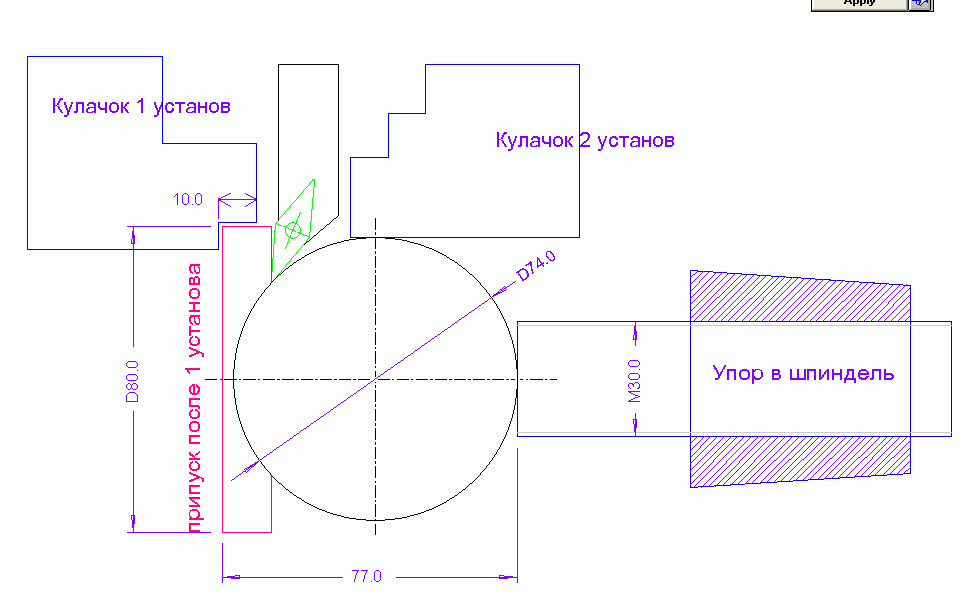

На рисунке схематишно указал как все должно происходить. Прошу не бить за корявость линий.

Я интересовался по поводу закалки не с проста. Зачем сложности с обработкой в центрах, если нет термики?

А какова партия этих изделий?

Принципы токарной обработки

Технология токарных работ по металлу предполагает использование специальных станков и режущего инструмента (резцы, сверла, развертки и др.), посредством которого с детали снимается слой металла требуемой величины. Токарная обработка выполняется за счет сочетания двух движений: главного (вращение заготовки, закрепленной в патроне или планшайбе) и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

За счет того, что существует множество приемов совмещения этих движений, на токарном оборудовании работают с деталями различной конфигурации, а также осуществляют целый перечень других технологических операций, к которым относятся:

нарезание резьбы различного типа;
сверление отверстий, их растачивание, развертывание, зенкерование;
отрезание части заготовки;
вытачивание на поверхности изделия канавок различной конфигурации.

Основные виды токарных работ по металлу

Благодаря такой широкой функциональности токарного оборудования на нем можно сделать очень многое. Например, с его помощью выполняют обработку таких изделий, как:

гайки;
валы различных конфигураций;
втулки;
шкивы;
кольца;
муфты;
зубчатые колеса.

Естественно, что токарная обработка предполагает получение готового изделия, которое соответствует определенным стандартам качества. Под качеством в данном случае подразумевается соблюдение требований к геометрическим размерам и форме деталей, а также степени шероховатости поверхностей и точности их взаимного расположения.

Для обеспечения контроля над качеством обработки на токарных станках применяют измерительные инструменты: на предприятиях, выпускающих свою продукцию крупными сериями, – предельные калибры; для условий единичного и мелкосерийного производства – штангенциркули, микрометры, нутрометры и другие измерительные устройства.

Измерительные инструменты, часто используемые в токарном деле

Первое, что рассматривают при обучении токарному делу, – это технология обработки металлов и принцип, по которому она осуществляется. Заключается этот принцип в том, что инструмент, врезаясь своей режущей кромкой в поверхность изделия, зажимает его. Чтобы снять слой металла, соответствующий величине такого врезания, инструменту надо преодолеть силы сцепления в металле обрабатываемой детали. В результате такого взаимодействия снимаемый слой металла формируется в стружку. Выделяют следующие разновидности металлической стружки.

Слитая

Такая стружка формируется тогда, когда на высоких скоростях обрабатываются заготовки, выполненные из мягкой стали, меди, олова, свинца и их сплавов, полимерных материалов.

Элементная

Образование такой стружки происходит, когда на небольшой скорости обрабатываются заготовки из маловязких и твердых материалов.

Стружка надлома

Стружка такого вида получается при обработке заготовок из материала, отличающегося невысокой пластичностью.

Ступенчатая

Формирование такой стружки свойственно для среднескоростной обработки заготовок из стали средней твердости, деталей из алюминиевых сплавов.

Виды стружки при токарной обработке

Точение по дереву: виды и способы художественной обработки. Основные приемы работы со станком

Дерево – это не только материал для изготовления брусьев, досок и прочих строительных элементов, это еще и простор для творчества, поскольку обрабатывается этот материал довольно легко, так что попробовать себя в роли скульптора может каждый. Художественная обработка древесины позволяет даже из обычной на первый взгляд деревяшки получить настоящий шедевр.

Вазы выточены на обычном токарном станке

Как работать со станком

В распоряжении человека несколько тел вращения (шар, конус, шар и цилиндр), комбинируя которые, он и создает свое творение на станке. Этого вполне достаточно, те же точеные балясины из дерева, как правило, используют лишь цилиндрическую поверхность, плавно изменяется только радиус.

Инструкция по работе будет выглядеть примерно так:

нежелательно в станке закреплять 4-угольную заготовку. Даже на низких оборотах удары по инструменты будут чувствительными. Лучше всего начерно топором обтесать углы и добиться формы, хотя бы отдаленно напоминающей цилиндрическую;

Ребро желательно стесать

при установке важно, чтобы заготовка не задевала сам станок. Для этого она просто проворачивается вручную на полный оборот;
снятие стружки нужно проводить аккуратно, за несколько проходов с легким нажатием на резец

Важно соблюдать правильный хват – правая рука лежит на рукояти, а левая надежно прижимает металлическую часть его к подручнику. Его нужно немного наклонить по ходу вращения (угол до 30ᵒ);

Порядок действий при точении

обработку начерно проводят до тех пор, пока величина припуска не станет равной 2-3 мм. После этого можно переходить к чистовой обработке, сменив резец;
если нужно выбрать полость, то это делается до наружной обработки с постоянным контролем толщины стенки;
после придания нужной формы уже готовое изделие отрезается отрезным резцом, шлифуется.

Выборка полости

Завершающим этапом можно считать пропитку защитными составами. Это позволяет достичь 2 цели – проявить текстуру и защитить дерево. Например, деревянные точеные лавочки будут подвергаться воздействию дождя, снега, отрицательных температур, так что пропитка антисептиками лишней не будет.

Альтернативные способы изготовления основы для топиария

Монтажная пена

В полиэтиленовый пакет выдавливаем монтажную пену, чтобы получилась заготовка — фигура, приближенная к форме сферы, но обязательно больше необходимого диаметра шара. Ждем, пока герметик полностью затвердеет, снимаем пакет, канцелярским ножом придаем массе нужную форму — не только шар.

Пенопластовый шар своими руками

Вместо монтажной пены можно использовать заготовку из пенопласта, например, упаковку от бытовой техники либо склеить несколько листов между собой — для получения необходимой толщины.

Но пенопласт неоднородный и сильно крошится: сделать шар для топиария правильной формы сложно, мусора остается очень много. Из пенопластового листа можно также вырезать основу для плоского топиария.

Техника папье-маше

Надуваем воздушный шарик до нужного размера, поверхность промазываем ПВА, клеим листы бумаги (можно туалетной), фрагменты старых газет или салфетки. Продолжаем наращивать массу, обильно промазывая каждый слой клеем, набираем толщину минимум 7-10 мм.

После полного высыхания заготовки воздушный шар аккуратно сдуваем и вытягиваем, каркас остается. Получился хрупкий, но оригинальный шар для топиария в технике папье-маше. Способ трудоемкий, основа долго сохнет.

Вязальные нитки

Способ в точности имитирует технику папье-маше, но вместо бумаги используются вязальные нитки: получается каркас, подходящий для легкой кроны. Не рекомендуем использовать бечевку вместо пряжи: материал дорогой и сильно впитывает клей.

Можно ли это сделать?

Создание сферической детали на токарном оборудовании более простой процесс, чем это кажется на первый взгляд. При этом можно воспользоваться, как вспомогательным оборудованием, если предусматривается производство небольшой партии, так и стандартной оснасткой станка в случае штучного изготовления. Самым доступным способом является точение по ранее заготовленному шаблону.

По металлу

Работа с металлом на порядок сложнее в сравнении с другими материалами ввиду более высокой твердости, однако более знакома и не имеет непривычных особенностей. Точение шара же займет не менее двух проходов и потребует работы на высоких оборотах для получения удовлетворительного результата. В целом процесс мало отличим от прочих токарных операций и не имеет определенной специфики.

По дереву

По сравнению с металлической, деревянная заготовка более податлива обработке, ввиду чего имеется возможность проводить обработку не только резцом токарного станка, но и ручными стамесками и коронками, предназначенными для этой операции.

При точении вместо привычной стружки остается древесная пыль, поэтому работать нужно строго в респираторе, включив вытяжку. Нелишним будет заранее убрать подтеки масла на станке и установить пылесос на резцедержатель, что упростит уборку после работы.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Для просмотра онлайн кликните на видео &cudarrr;

Большие деревянные шары своими руками Подробнее

Самодельное приспособление для точения деревянных шаров Подробнее

Как быстро сделать деревянные шарики. Приколюха с Алиэкспресс Подробнее

Самый простой способ точения шара The process of turning the sphere Подробнее

Первый шар на устройстве для вытачивания сфер – JIB WL 330 Подробнее

Релаксационные шары, на шароточке -JIB WL 330 Подробнее

3 способа выточить шар из дерева на токарном станке. 3 ways of turning balls in wood on a lathe Подробнее

Как сделать шар на токарном станке по дереву Подробнее

Как точить деревянные шары без патрона в центрах Подробнее

Как сделать деревянные шарики, просто(how to make wood balls) Подробнее

Как сделать шар для подтягиваний Подробнее

Как Сделать Шары Подробнее

Кунг-фу для Дани Крастера ШАР НА ТОКАРНОМ Подробнее

Dimsi14 /ПЛАФОН из веток ( DIY )деревянный шар Подробнее

Как изготовить шар из дерева на фрезерном станке.How to make a wooden ball on the miller Подробнее

Точение шара самодельным приспособлением. Подробнее

Как сделать красивые деревянные шарики для браслета Подробнее

Esferas de Madera / Wooden Spheres / Деревянные шары Подробнее

Как сделать идеальный деревянный шар на токарном станке

Как сделать идеальный шар из дерева на токарном станке? Какие самые необходимые и лаконичные действия нужны для этого? То есть как предварительно обрезать деревянную чурку, как мягко срезать слой за слоем и другие вопросы в этом видеуороке.

Основательный метод

Сначала он выравнивает поверхность в качестве черновой обработки. Удаляет неровности на скорости 1400 оборотов в минуту. Доводит чурку до нужной толщины, равной диаметру шара.

Следующий шаг — очерчиваем центр. Теперь эта маркировка центра должна быть сохранена до конца работы. Далее разметка диаметра будущего шара по бокам чурки. Далее вырезает по краям, оставляя размер немного больше нужного диаметра. Точную настройку можно сделать позже. Наконец, снимает слои, все время делая поверку диаметра. Шлифует, срезает края, которые закреплены в бабках. Окончательно проводит шлифовку.

Плохой метод

Чтобы сделать маленькие шарики примерно на один дюйм, я разрезал кубики, снял края с помощью ножа, а затем оставил их сидящими в перевернутом боксе, установленном поверх шлифовальной машины. Этот метод очень низок, он занимает много времени, и шары не выходят нигде рядом. Конечное зерно и длинное зерно куба изнашиваются с разной скоростью.

Лучший способ

После просмотра дорогостоящей установки токарного станка с ЧПУ с резаком, как дырокол, который вы используете на дрели. Я решил попробовать что-то подобное. Я сделал простые салазки с фиксированными бегунами, чтобы держать мою беспроводную дрель. С отверстием, установленным в патроне (снято пилотное сверло) и вращающимся токарным станком, я подал его в токарный станок. Результат — довольно хорошая сфера. Тем не менее, он оставляет грубую отделку и требует немного шлифования.

Эта установка звучит пугающе, и, хотя я очень легко справился с первой попыткой, это было не так уж плохо. До тех пор пока салазки не является безопасным, не играть в бегунов и коронка подается в медленно, то все должно быть в порядке. Но вы должны делать это только в том случае, если вам это нравится, и вы делаете это на свой страх и риск.

Требуется меньше минуты, чтобы сделать каждый шар, а затем несколько минут шлифования. Это должен быть самый простой способ сделать их, но у него есть ограничения. Я сделал два дюйма шариков, поскольку это был размер моих самых больших отверстий. Я не думаю, что ты мог бы пойти намного больше.

Я решил сделать некоторые из них, склеив чередующиеся цветные сегменты, чтобы сделать пустой. Когда я закончил, я вкрутил в проушину, затем привязал ленту, чтобы украсить елочку.

Так вот, это простой и быстрый способ сделать деревянные шары.

Умелец Расположение органов управления токарно-винторезным станком

Расположение органов управления токарно-винторезным станком Умелец

Умелец Спецификация органов управления токарно-винторезным станком

Рукоятка управления движением подачи (включение механической продольной подачи суппорта и включение подачи)
Рукоятка включения шпинделя (прямое — вращение шпинделя против часовой стрелки, обратное — вращение шпинделя по часовой стрелке)
Маховичок перемещения резцедержателя
Рукоятка зажима пиноли
Маховичок перемещения пиноли
Маховичок ручного продольного перемещения суппорта
Маховичок поперечного перемещения суппорта
Выключатель питания электрооборудования
Лампа, сигнализирующая о подключении станка к электросети

Методы выполнения токарных работ

На токарном станке производится точение деталей и сверление отверстий. Также выполняются комплексные работы, которая представляют собой выполнение точение и шлифование только на токарном станке. Для выполнения операции шлифования в этом случае может использоваться резцы высокой точности и притиры, если это отверстие. Подобная мера позволяет сократить время изготовления, а значит, и уменьшить стоимость деталей.

Проточки внутреннего диаметра выполняются при помощи сверла, зенкера и развертки, а также резцов. Помимо этого могут использовать метчики, которые нарезают резьбу внутри отверстия (для наружных поверхностей используется плашка).

Выверка размеров деталей происходит при помощи лимба (измерительной шкалы на суппорте), а также при помощи измерительных приборов (штангенциркулей, микрометров и т.д.).

Как выточить шар на токарном станке
