Пилорама из бензопилы своими руками: видео
чертеж или схема
Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.
Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.
Ход работы по изготовлению пилорамы своими руками
- старый сарай;
- ангар;
- гараж;
- навес.
При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.
После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.
Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:
Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:
- металлический уголок;
- профильная металлическая труба;
- швеллер.
Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.
Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.
Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.
Советы и рекомендации для создания пилорам из бензопил своими руками
Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.
Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.
Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.
Каретка для бензопилы своими руками. Чертежи
Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

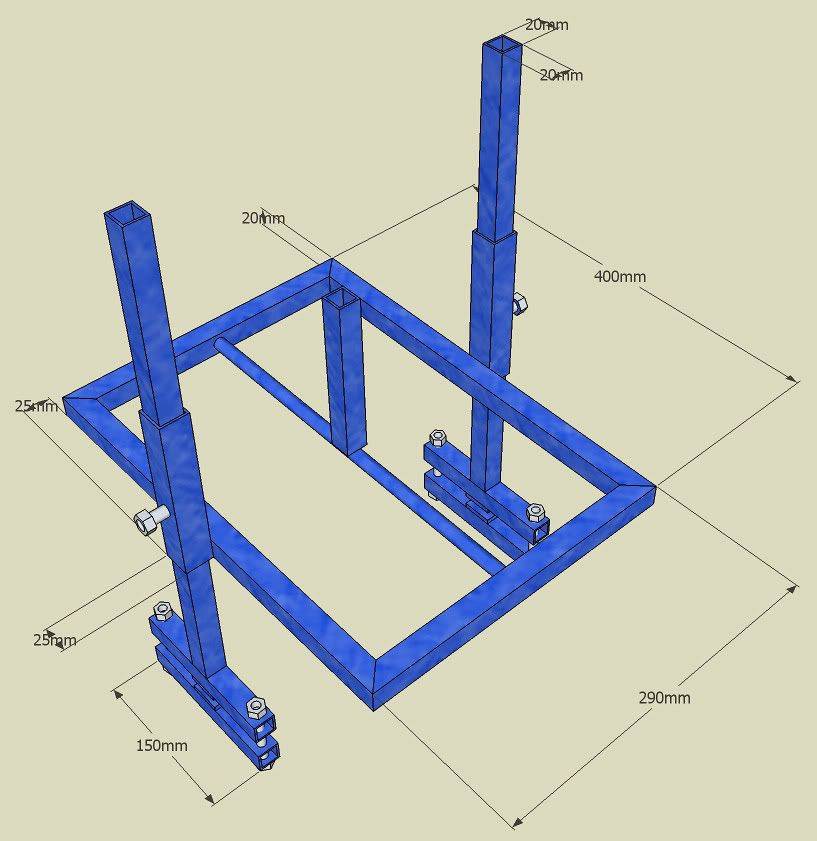

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.
Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.
Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.
Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.
Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.
Применение
С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать. Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.
Цепные мини-лесопилка с каретками модели F2 производятся из прочного алюминиевого сплава, которые имеет защитное покрытие. Предельная масса лесоматериала, который может обрабатываться с применением этих кареток, составляет 1000 кг., при наибольшей длине обрабатываемого бревна 3800 мм. При необходимости работ с брёвнами большой длины рама может наращиваться однотипными фрагментами, которые доступны по дополнительному заказу. Также на раме или рядом с ней могут устанавливаться несколько подъёмников для брёвен, что позволяет обрабатывать длинные брёвна с высокой производительностью, и при сохранении всех параметров точности.
Какие бывают пилорамы из бензопилы?
Портативная пилорама, переделанная из бензопилы, внешне выглядит, как тачка на колесиках , которую необходимо двигать руками. Передвигается приспособление по рельсам. Различают два вида конструкции, которые различаются использованием различных видов пил.
Вариант на основе цепи применяется для распиливания стволов деревьев на бруски. Недостатком применения такого варианта является множество опилок после работы, что свидетельствует о неэкономном использовании сырья.
Ленточные пилы приспособлены для распиливания бревен большого диаметра
Во время эксплуатации такого аппарата следует соблюдать максимальные меры предосторожности, так как радиус вылета опилок довольно большой. Для предотвращения травмирования желательно использовать стружкоотсос с гибким воздуховодом.
Подобные пилы используются в промышленности, а для бытового использования достаточно небольшой пилорамы. Малые габариты являются дополнительным плюсом, так как самоделка будет портативной и не займет много пространства в помещении, а в случае необходимости ее легко можно перетащить в другое место.
Цепи для продольного пиления
Форма зуба любого режущего полотна для продольной и поперечной резки древесины отличается. Тоже касается и цепей бензопил. У ножовки или двуручной пилы для обычного, поперечного пиления зуб расположен прямо, под 90 градусов (по своей оси) к полотну.
У полотен для продольного пиления зуб наклонен вперёд. У цепей бензопил для продольного пиления другой угол заточки. В продаже можно найти такие цепи. Но требуются они достаточно редко, поэтому большого выбора их в свободной продаже нет. Приходится искать. К тому же среди разнообразия цепей для разных моделей и брендов подобрать подходящую цепь ещё труднее.
Пилить вдоль волокон (продольно) цепи с обоими (30 и 5 градусов) углами заточки будут примерно с одинаковой скоростью. Но при более остром угле для поперечного пиления в 30 градусов цепь склонна находить в древесине места с наименьшим сопротивлением между волокон и непредсказуемо уводить пропил в эту сторону. В итоге шина может выгибаться, делать кривой срез или заклинить.
Вместо предисловия
- Бревна могут распиливаться с помощью ручного инструмента, либо на различном профессиональном оборудовании, применяемом в промышленных масштабах.
- Прямое влияние на стоимость готовых пиломатериалов оказывают их характеристики, а именно толщина материалов и количество отходов, оставшихся в результате производственного процесса.
Промышленный станок для распилки бревен на доски
- Чтобы сократить количество отходов, в промышленных масштабах распиловка бревен производится по специальным схемам.В бытовых условиях иногда возникает необходимость в самостоятельной распиловке бревна, поэтому первоначально следует ознакомиться с ними.
Какое оборудование применяется
В производственных условиях для распиливания бревен используют различный профессиональный инструмент и специальное оборудование, выбираемое в зависимости от:
- длины материала;
- его толщины;
- качества, предъявляемого к продукции.
В бытовых условиях обычно оно недоступно, но успешно заменяется обычной бензопилой, деревообрабатывающим станком с циркулярной пилой или же ручной ножовкой по дереву.
На предприятиях, занимающихся производством пиломатериалов, применяются линии по распиловке древесины. Данное оборудование высокопроизводительно и позволяет получить качественный продукт.
Пилорама – машина для резки бревен на доски
К одному из видов лесопильного оборудования относится пилорама – деревообрабатывающий станок, на котором установлены рамные пилы. После обработки получают в итоге брус и обрезную доску.
В качестве сырья могут применяться бревна лишь определенного размера:
- длина не должна превышать 7 м;
- диапазон размера диаметра намного шире и составляет от 150 до 800 мм.
Доска из боковой части бревна называется горбыль
Кругляк также распиливают на круглопильных станках, называемых циркулярками или дисковыми пилами. Такие станки подразделяются на:
| Однопильные | Применяют для работы с материалом небольшого размера и низкого качества. |
| Многопильные | Предназначены для работы с крупным материалом. |
Наиболее часто бревна обрабатываются на ленточных пилорамах, позволяющих распиливать кругляк как горизонтально, так и вертикально. Благодаря высокому качеству распиловки бревен, после получения конечного материала остается очень мало отходов.
Но это далеко не весь перечень оборудования, применяемого для масштабного изготовления пиломатериалов. Существуют и узкоспециализированные станки, которые используются лишь в определенных отраслях деревообработки.
Вагонка блок-хаус – доска под бревно
Основные виды и способы раскроя древесины
Метод пиления бревен выбирается в зависимости от породы древесины и того, какая в итоге заготовка должна получиться.
Учитывают:
- параметры, определяющие размер;
- форму;
- поверхностное качество;
- предъявляемые требования.
Бревна могут распиливаться относительно расположения годичных колец.
Всего же таких видов распиловки три:
- Радиальный – по радиусу годичных колец, при этом работа проводится с особой четкостью.
- Тангенциальный – бревно распиливается к годичным кольцам по касательной, параллельно одному из радиусов.
- Параллельно-образующий – раскраивание происходит параллельно направлению волокон.
Как распилить бревно на доски бензопилой самостоятельно
В зависимости от того, в каком направление распиливаются бревна, подразделяют и способы их распиловки:
- В развал– подразумевает пропиливание бревна в нескольких местах по всей его плоскости. Они, при этом, должны располагаться параллельно друг к другу. Это самый простой способ обработки, позволяющий в конечном итоге получить пару горбылей и необрезную доску.
- С брусовкой позволяет сначала получить боковые доски и брус, который при необходимости распиливается на одинаковые обрезные доски. Данный способ позволяет раскроить чуть больше половины всего сырья. Недостаток – обработка кругляков требует использования двух лесопильных станков.
- Сегментный – из центра бревна будет выпилен брус. Данное название обусловлено тем, что по бокам бревна остаются два сегмента, которые впоследствии раскраиваются на тангенциальные доски.
- Секторный – кругляк в этом случае распиливается на сектора. При этом их количество зависит от диаметра бревна и варьируется от 4 до 8. Далее полученные фрагменты распиливаются на радиальные или тангенциальные доски.
- Круговой – предназначен для индивидуального раскроя бревен. При этом производится отделение здоровой древесины от пораженной.
Следует заметить, что три последних способа, в отличие от двух предыдущих – основных, применяются достаточно редко.
Зачем бензопиле нужны насадки
Наибольшую ценность представляет привод бензопилы. Именно он позволяет модернизировать инструмент, наделяя его дополнительными функциями. На первый взгляд может показаться, что подобные приспособления излишни. Имея в обиходе бензопилу, можно:
- спиливать засохшие мертвые деревья;
- разрезать пни на небольшие фрагменты;
- аккуратно, ровно распиливать доски для строительства всевозможных конструкций: сарая, собачьей будки, теплицы.
Насадка на бензопилу для косых срезов Однако, используя насадку, можно в значительной степени расширить функциональные/эксплуатационные возможности бензопилы. Такие приспособления позволяют:
- просверливать прорубь (незаменимо для зимней рыбалки);
- заготавливать большое количество дров на зиму;
- использовать инструмент в качестве мотора для резиновой/деревянной/металлической лодки;
- распиливать бревна не поперек, а вдоль, заготавливая пиломатериалы нужных габаритов;
- разрезать натуральный, искусственный камень, керамическую плитку;
- шлифовать, обтачивать поверхности, торцы, неровные края;
- подстригать живую изгородь, создавая причудливые геометрические фигуры;
- делать лунки в почве для предстоящих посадок;
- обрабатывать брусья, доски, бревна (вырезать пазы, чашки);
- удалять кору с лесоматериалов тонким аккуратным слоем.
Приспособление для продольного распила бревна
Преимущества использования съемных насадок для бензопилы
Вдумайтесь: раньше для выполнения всех перечисленных работ потребовалось бы не меньше 5–6 инструментов. Это неизбежно привело бы к большим денежным затратам, постоянным поездкам в хозяйственный магазин и временным потерям. К тому же действительно качественный инструмент стоит дорого, а найти его непросто.
Теперь эта проблема решается покупкой дополнительных насадок. Необходимость приобретения целого комплекта инструментов канула в прошлое. Имея в хозяйстве качественную пилу известной марки (желательно немецкой, японской), можно оснастить ее дополнительными рабочими инструментами. К другим преимуществам этих изделий стоит отнести:
- Экономию места. Не потребуется выделять дополнительные полочки, пространство в кладовой, багажнике для хранения/перевозки нужных инструментов. Насадки компактны и легки.
- Простоту установки. Смена рабочего инструмента происходит быстро, не требует больших усилий. С развитием навыка замена одной насадки на другую будет занимать считанные минуты.
- Экономию денег. В среднем стоимость насадок в 2-3 раза ниже соответствующего инструмента/оборудования. Некоторые приспособления и вовсе заменяют станки (например, насадка для продольного распила).
- Качество. С технической точки зрения насадки ничем не уступают по характеристикам полноценному инструменту.
- Высокую мощность. Бензопилы изначально разрабатываются с учетом повышенных эксплуатационных нагрузок, а потому их привод выделяется отличной производительностью. Следовательно, любая используемая насадка наследует данный показатель.
Использование различных насадок позволяет сэкономить на инструменте Воспользовавшись насадками, можно решать широкий спектр задач — строительных, хозяйственных, бытовых, ремонтных. Народные умельцы и вовсе изготавливают подобные приспособления самостоятельно, создавая самые разные инструменты.
Почему не рекомендуется подключать насадки к бензопиле
Минусы тоже имеются, и стоит уделить им должное внимание. Если неправильно рассчитать эксплуатационную нагрузку и не делать паузу в работе, давая двигателю остыть, то можно повредить мотор. Замена или ремонт влетят в копеечку
Замена или ремонт влетят в копеечку.
Чтобы предотвратить износ основных компонентов, снизить затраты на обслуживание и ремонт, следует учитывать мощность привода, а точнее — вращательный момент. Существуют насадки, которые ускоряют износ инструмента:
- лодочный мотор;
- бур;
- штиль;
- болгарка.
Выполняя шлифовальные работы, нужно учитывать пыль, поднимающуюся в воздух. Она способна забить фильтры воздухозаборника, что ухудшает отток тепла, повышая риск поломки оборудования.
4 Пилим ствол поперек – сложностей не будет!
Как видим, продольное распиливание бензопилой представляет собой достаточно трудоемкий процесс. Если вы хотите получить чурбаки, распиливая ствол поперек, а потом из них сделать доски, операция будет нецелесообразной из-за больших затрат сил. Чаще всего поперечный раскрой используется при необходимости изготовления из древесины дачной уличной мебели – столов, лавочек, небольших скамеек. Также он рекомендован для заготовки дров и для декоративного оформления садовых дорожек с помощью распиленных чурбаков. В подобных ситуациях бревна разрезают на небольшие по толщине (до 15 см) диски.
Поперечный раскрой используется при изготовлении дачной мебели
Процесс поперечного раскроя выглядит следующим образом:
- 1. Размещаете ствол на 70–80-самнтиметровых по высоте козлах (они должны быть максимально устойчивыми).
- 2. Убираете с древесины кору, если таковая имеется.
- 3. Выполняете небольшой пропил. Он станет играть роль направляющей канавки.
- 4. Разворачиваете на 90° обрабатываемый ствол. Шина бензоинструмента обязана идти строго по намеченной канавке.
- 5. Если вам нужны чурбаки, поставьте топором насечки на дереве.
- 6. Распиливаете ствол.
Поперечный и продольный распил бревен нужно производить с соблюдением норм безопасности. Работы желательно выполнять в плотной одежде, перчатках, очках, наушниках. Заранее подготовьте медаптечку – бензопила потенциально небезопасной инструмент, способный нанести серьезные травмы человеку. Всегда перемещайте пилу по направляющей только вперед и не пытайтесь надавить на нее посильнее. Инструмент должен идти свободно.
Бензопилу запрещено поднимать выше плеч. Инструмент нужно запускать только на земле. При этом тормоз цепи обязан находиться в задействованном состоянии. Его отпуск выполняется перед самым началом раскроя бревен. Нельзя заполнять емкость для бензина, если пила недавно использовалась. Следует дождаться остывания инструмента и бака для топлива. Позаботьтесь о безопасном выполнении работ. И тогда самостоятельная распиловка стволов деревьев не приведет к печальным последствиям. Удачи.
Зачем делать самодельную болгарку из бензопилы?
Самая основная причина, почему мужчины прибегают к собственноручной переделке оборудования — желание сэкономить средства. Сегодня рынок инструментов для ремонта и сада насчитывает тысячи разных моделей и сотни марок и компаний.
Второй причиной, которая также объясняет сбор болгарки-самоделки своими руками — возможность превратить свою стандартную бензопилу в многофункциональный инструмент, который окажется хорошим помощником при выполнении различных задач. С таким самодельным приспособлением, на котором можно менять насадки, вы не будете складывать большое количество оборудования вместе, в гараже появится больше свободного места.
Ленточная пилорама
Данный механизм является одним из сложных типов. Для его изготовления потребуется приобрести дорогостоящие материалы, включая двигатель необходимой мощности, подготовить систему передвижения станка и провести полную отладку и настройку оборудования. Изготовление его в домашних условиях может оказаться чрезвычайно затруднительным и дорогостоящим.
Принцип работы ленточной пилорамы кроется в ее названии. Режущий элемент представляет собой длинное полотно пилы, свернутое в кольцо. Это кольцо устанавливается на шкивы. Чтобы лента при разогреве не слетала, в качестве шкива используют автомобильные или мотоциклетные колеса. Они дают необходимую упругость.
Основным элементом конструкции, которому необходимо уделять первоочередное внимание, является рама. Именно она будет удерживать режущие элементы, привод, двигатель. Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила
Сборку конструкции следует начинать с рамы. Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам. Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой
Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила. Сборку конструкции следует начинать с рамы. Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам. Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой.
[stextbox Подобные конструкции часто используются небольшими предприятиями. При относительно небольших затратах можно получить эффективный инструмент, способный провести продольную распиловку большого количества бревен. Однако для разового использования инструмент нельзя назвать эффективным – слишком большие затраты.
В данном видео изложен процесс распиловки древесины ленточной пилорамой. Это позволит оценить ее эффективность, а также заметить основные положительные и отрицательные стороны.
С помощью изложенных выше чертежей и описания, вы сможете сделать каретку для бензопилы своими руками. Необходимо помнить, что бензопила является чрезвычайно травмоопасным инструментом. Все части конструкции, особенно удерживающие шину пилы, должны быть надежными и крепкими. Части не должны «гулять» при подаче нагрузки. В противном случае можно получить серьезные порезы или травматические ампутации частей тела. Если вы не уверены в своих силах, рекомендуется доверить сборку механизма профессионалам или приобрести уже готовый комплект.
