Лазерный уровень своими руками

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

• обычная лазерная указка, которая продается в киосках и на рынке и стоит не дорого (показана на фото ниже);
• пузырьковый строительный уровень, можно купить в специализированном магазине;
• деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
• небольшой кусок резины;
• лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку или деревянный пол. Обычно ее применяют вне помещений. Чтобы решить эту проблему, можно со второго конца колышка также перпендикулярно прикрутить подставку из листа фанеры. Помимо этого, можно сделать опору особой конструкции, как у настоящего нивелира, однако изготовление треноги займет больше времени и сил.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю или ставится на пол, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости, и ставятся новые отметки. Все точки соединяются между собой и все – ровная линия на стене готова, можно приступать к и другого оборудования!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам без калибровки прибора. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас непредвиденным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами — проверить точность его работы).

Самому произвести юстировку можно так:

С помощью такого самодельного лазерного прибора можно самостоятельно расчертить горизонтальные линии, чтобы в доме. Однако не стоит полагаться на высокую точность измерений. Прибор самодельный и имеет некоторую погрешность, которую обязательно нужно учитывать.

Видеообзор более сложной саморегулирующейся модели типа крест

Как сделать нивелир своими руками

Создание лазерного уровня

Для конструирования лазерного уровня в этом случае важно заранее подготовить ёмкость для жидкости, кусок пластилина, а также пластырь, то есть материал, которым можно будет легко скрепить главную деталь устройства (электронный держатель). Конечно же, для этого нужно будет воспользоваться лазерной указкой и куском пенополистирола. Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:

Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:

Сначала берётся небольшая ёмкость и полностью наполняется жидкостью. Чаще всего в качестве резервуара используют крупную кастрюлю или же простое ведро. На пенопласт крепят указку. Лучше всего применять простую насадку, которая будет проецировать точку

Важно сделать так, чтобы указка крепилась на пенопласте как можно лучше. Её крепление лучше провести специальной резинкой, пластилином либо хомутом

Ёмкость с жидкостью крепится на нужной высоте — она будет выполнять роль стойки для лазерного уровня. Лазерная линейка с пенопластом кладётся внутрь ёмкости. Далее указка включается. Меняя местоположения пенопласта в сравнении с центральной осью на размечаемых поверхностях, отмечаются специальные точки

Все пометки будут находиться на одном уровне.

Несмотря на то что такой уровень нельзя назвать полностью идентичными, чёткость разметки в этом случае довольно высокая, поэтому самодельные конструкции вполне могут использоваться при строительстве.

https://youtube.com/watch?v=yml2f096hw4

Собственноручное изготовление уровня

Существует несколько способов производства уровней. Каждый из них предполагает определенное количество и вариант комплектующих. Это определяет общую стоимость готового прибора, а также время, затраченное на его изготовление. В частности выделяют:

• уровень из лазерной указки;
• прибор, изготовленный с использованием емкости и пенопласта;
• крестовой излучатель.

Чаще всего используется лазерная указка. Ее крепят к подставке, детским игрушкам или другим комплектующим. В структуру также входит электродвигатель и батарейки. В других случаях базовым элементом, также остается указка, но для баланса идет емкость с водой. Как вариант указок может быть две, что даст большую точность.

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

https://youtube.com/watch?v=wJ_uerPSmRQ%3F

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Заводской уровень или кустарная разработка

Если сравнивать уровень, изготовленный собственными руками и заводской нивелир, то по рабочим характеристикам, последний естественно обходит кустарный аналог. Преимущества, прежде всего, связаны с точностью и длиной линии. На этом они практически и исчерпываются. Самодельному прибору вполне по силам отметить на поверхности несколько точек. После чего оператору останется провести по ним линию.

Показатели уровней, выполненных из лазерных указок, превосходят водные аналоги. Само собой они лучше и точнее традиционного отвеса. Полученных параметров с избытком хватает для выполнения бытовых операций. При этом владелец экономит несколько тысяч рублей. К плюсам кустарных изделий, также относятся:

• Высокая скорость работы оператора;
• Сравнительно большая длина луча;
• Функциональность и простота применения.

Лазерные указки универсальны. Их применяют для разметки настенной, напольной, потолочной поверхности. Лучи проецируются как по горизонтали, так и в вертикальной проекции. Способы изготовления уровней, представленный выше, обеспечивают широкий простор для маневра. В одном случае потребуется дрель и деревянные брусья, в другом старый привод от плеера, самый простой вариант предполагает указку, кусок пенопласта и бадью с водой.

Ответ на вопрос покупать или не покупать зависит от целей и объема работы. Если разметка ведется эпизодически, тратить лишние деньги не нужно. Если же прибор нужен для профессиональной деятельности, его лучше купить, тем более что на кону и реноме исполнителя.

Резюмируя, каждый человек может сделать лазерный уровень и в домашних условиях . Для этого потребуется указка, минимум компонентов и лишний час времени.

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

1. Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
2. Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
3. Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

1. Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
2. Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
3. Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

1. В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
2. Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
3. Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
4. После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

1. Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
2. Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
3. По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

• деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
• строительный шнурок из шелка, синтетики;
• стержень из металла или дерева для опоры уровня;
• электрическая дрель;
• трубка по длине и сечению указки;
• простой моторчик от детского автомобиля;
• аккумулятор «крона»;
• клеммная колодка;
• выключатель;
• зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

• лазерный прибор;
• обрезок пенопласта;
• изолента, пластилин для крепления;
• сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

Крестовой уровень

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

• лазерные приборы (указки) 4 штуки;
• штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
• компакт-диски — 3 шт.;
• привод от компьютера, плеера;
• изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

• находят маятник от старого джойстика, или берут другое подобное устройство;
• лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
• делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

• палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
• угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
• вверху штанги крепят кронштейн с указкой.

Делаем лазерный нивелир

Несмотря на достаточно серьезную конструкцию профессиональных лазерных инструментов, простейший построитель лазерных лучей вполне под силу сделать и самим.

Итак, делаем нивелир в домашних условиях. Что потребуется:

небольшой лазерный модуль, в состав которого входит специальный светофильтр, отрисовывающий на поверхности перекрестие лучей. Регулируемая головка модуля позволяет сфокусировать луч до нужной резкости. Стоимость такого модуля составляет 250-300 руб.

Подойдет и простейшая китайская лазерная указка различной мощности (следует понимать, что от нее будет зависеть дальность качественного луча), которая может давать как простой луч, так и крест.

• в качестве основы можно взять ровную и плоскую пенопластовую стенку от упаковки любого бытового товара, толщина стенки составляет около 1-2 см;
• четыре небольших гвоздика и достаточно плотная проволока;
• стеклянная миска с водой или маслом.

Последовательность действий по конструированию заключается в следующем:

1. На лазерный модуль наматывается в виде пружинки проволока, следует оставить два достаточно длинных хвостика слева и справа для более надежной последующей фиксации излучателя.
2. Лазерный модуль кладется на пенопластовую основу и фиксируется с двух боков гвоздиками — по два с каждой стороны.
3. В прозрачную миску наливается вода, и пенопластовая платформа с излучателем аккуратно запускается в плавание: какой бы неровной не была поверхность, на которой стоит миска, жидкость всегда найдет и выровняет свой идеальный горизонт – отличный и достаточно точный природный уровень, который всегда под руками при наличии водопроводной системы или бутылки с водой.

Несомненным плюсом такого устройства является его простота, быстрота исполнения (не дольше 10 минут) и очевидная дешевизна – стоимость всего прибора равняется стоимости лазурной указки. Используя мощные лазерные указки можно существенно увеличить расстояние нивелирования.

Как правильно выставить столбы для забора

Чтобы ровно установить столбы, следует действовать с учетом пошаговой схемы, представленной ниже:

1. Первой ставим угловую стойку. Буром или лопатой делаем в почве отверстие глубиной 1,3 м. При бетонировании углубляться рекомендуется до уровня промерзания грунта. Иначе под воздействием низких температур почва будет выдавливать фундамент.
2. Дно отверстия на 10 см равномерно засыпаем щебнем.
3. Столб устанавливаем в лунку.
4. С помощью отвеса и строительного уровня выравниваем вертикальность опоры и фиксируем ее подпорками.
5. Замешиваем раствор в пропорциях: 3 части песка на 1 часть цемента.
6. Заливаем основание столба цементным раствором. Пока раствор не застынет, желательно сделать в нем отверстие, чтобы дать выйти воздуху. К опорам нельзя прикасаться 2–3 дня, пока раствор не затвердеет. После установки следующего столба, используя гидроуровень или лазерный нивелир, выравниваем его по высоте верхнего края относительно первого.

Схема воздействия нагрузок

На участке со склоном уровень столбов целесообразно мерить с помощью лазерного нивелира. По лучу, попадающему на стойки, они выставляются под один уровень. В местах, где луч пересекает верхний край столба, делают крючки либо скобы для фиксации сетчатого забора или лаг.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;
• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

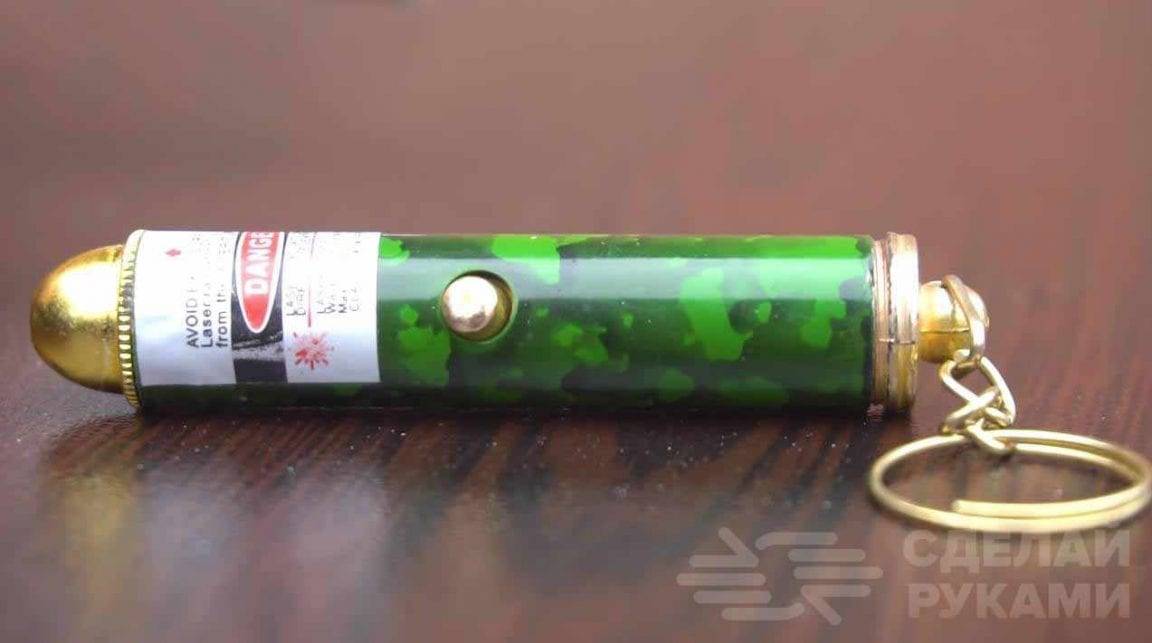

• обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
• пузырьковый строительный уровень;
• деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
• небольшой кусок резины;
• лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже. Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего. Вот и вся инструкция по изготовлению

Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).

Самому произвести юстировку можно так:

1. В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.
2. Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
3. Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
4. На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
5. Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
6. В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.

С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.

Видеообзор более сложной саморегулирующейся модели типа крест

Как сделать нивелир своими руками

Жирность лазерных линий

Качество самой проецируемой линии имеет большое значение: у хорошего прибора она тонкая, с четко различимыми границами. Чем жирнее и расплывчатее луч, тем сложнее будет производить разметку или производить монтаж, требующий высокой точности.

Также нужно обратить внимание на различие линий при разном удалении уровня — качественным признаком будет примерно одинаковая толщина на метровом и пятиметровом отдалении. Так или иначе, у любого прибора линии будут неизбежно толще при отдалении, различия у разных моделей будут в зависимости от расстояния проецирования: у хорошего лазера разница будет меньше

Юстировка нивелира

by echomeadmin

В случае выявления поверкой каких-либо отклонений в настройках или существенных погрешностей в измерениях нивелира следует произвести его юстировку, т.е. точное приведение к заявленным производителям технологическим и эксплуатационным характеристикам. Результатом удачной процедуры юстировки будет полностью работоспособный прибор, гарантирующий необходимую точность измерений.

Одним из основных пунктов поверки нивелира является определение положения уровневых пузырьков и сетки нитей. Несоответствие этих настроек требует обязательного проведения юстировки.

Поскольку регулировка прибора может быть нарушена в любой момент эксплуатации, во избежание появления в результатах измерений систематических ошибок в некоторых случаях поверки и юстировки нивелиров необходимо проводить достаточно часто, может быть даже ежедневно. В общем порядке нивелировочные средства измерения должны проходить метрологическую аттестацию ежегодно, а в случае проведения ремонтных работ, ударов, падений и прочих механических воздействий, повлекших за собой разъюстировку нивелира, – по ситуации, вне очередной проверки.

Перед поступлением измерителя в продажу производителем в обязательном порядке выполняется поверка и настройка прибора. В зависимости от типа нивелира – лазерного или оптического – юстировка выполняется различными способами.

Нивелир с компенсатором

Корректная работа нивелира с компенсатором характеризуется горизонтальностью визирного луча зрительной трубы уровенной поверхности земли (угол i) в пределах зоны действия компенсатора.

Если поверка обнаружила отклонение сетки нитей, то юстировка нивелира с компенсатором заключается в ослаблении винтовых крепежей сетки и приведении пластинки с сеткой нитей в корректное положение: горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира, а вертикальная – совпадать с отвесной линией. Исправность компенсатора рекомендуется проверять каждый раз перед началом работы.

Лазерный нивелир

Правильное расположение вертикальной и горизонтальной плоскостей контролируется поверкой и, в случае необходимости, выполняется юстировка лазерного нивелира. Положение плоскостей регулируется путем смещения центра масс маятника за счет вкручивания или выкручивания специальных винтов, отвечающих за расположение каждой плоскости и выставление правильных параметров.

Самостоятельная юстировка

Выполнить простейшую процедуру поверки и настройки лазерного нивелира можно самостоятельно, используя метод 180 градусов. Определенным образом выполняется разметка по траектории луча при различных положениях нивелира: нормальном и развернутом на 180°. Если края луча и выполненные разметки совпадают, то беспокоиться не о чем — прибор совершенно исправен. В противном случае, требуется его юстировка.

Всё, что можно сделать в плане самостоятельных настроек, это:

• вращением винта сместить центр тяжести нивелира;
• отрегулировать винтами платформы фронтальный и боковой крен плоскостей;
• с помощью отвеса регулировкой винта добиться идеального положения маятника.

Остальные, более точные настройки может выполнить только квалифицированные специалисты специализированных компаний.

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.

Результат юстировки

Результат настройки характеристик устройства не всегда может быть положительным. Если прибор на каком-либо этапе настроек не дает желательных результатов или приведение к ним в силу разных причин невозможно, нивелир признается негодным и выводится из эксплуатации с соответствующей отметкой в техническом паспорте.

Электронный уровень

Электронный уровень является усовершенствованной версией пузырькового. У него есть три привычные колбы для проверки горизонта по вертикали, горизонтали, под углом 45 градусов. В дополнение, у приспособления есть цифровой дисплей, на котором согласно показаниям датчиков положения отображаются значения угла поворота.

Черновую проверку при покупке в магазине делают так же, как в случае с пузырьковым уровнем. То есть ставят приспособление на ровную поверхность и поворачивают на 180 градусов. Если показания на дисплее не меняются, значит, все в порядке. Но так бывает редко.

Калибровка электронного уровня предусматривается производителем в обязательном порядке. Согласно рекомендациям, она делается:

• перед началом ответственных измерений;
• перед первым использованием;
• после падения приспособления на твердую поверхность;
• после действия ударов или вибраций при транспортировке;
• после перепада температуры, перехода из холодной зоны в теплую.

Процедура калибровки подробно описывается в инструкции по эксплуатации инструмента. В общем случае, одна из кнопок дисплея называется CAL. Чтобы откалибровать уровень, нужно:

• установить его на ровную поверхность;
• выжать 10 секунд;
• нажать кнопку калибровки, на дисплее при этом отображается 0;
• выждать еще 10 секунд и снова нажать кнопку;
• после появления на дисплее единицы, повернуть уровень на 180 градусов;
• подождать 10 секунд;
• нажать кнопку калибровки и убрать прибор с поверхности.

Использование емкости с водой

Сделать простую конструкцию с высокой степенью точности разметки можно из имеющихся в наличии дома материалов. Для этого потребуется подготовить бак для воды, кусок пенопласта (пенополистирола), указку, любой липкий материал – пластилин, пластырь.

• Вначале емкость, в качестве которой допускается использовать ведро, кастрюлю, до краев заполняется водой.
• Лазерный указатель устанавливают на пенопласте, стараясь разместить его ровнее, и крепят при помощи пластилина, пластыря, резинок.
• Емкость устанавливают на необходимой высоте.
• В баке помещают пенопласт с указкой.
• Переводят ее во включенное положение.
• Изменяя направление светового указателя, проворачивая его вокруг оси, луч проецируют на размечаемые поверхности и отмечают места проекции. Все точки относительно горизонта будут находиться строго в одной плоскости.

Самодельные лазерные устройства сложно назвать идеальными, но четкость наносимой разметки очень высокая. Еще одно преимущество в том, что собрать такой инструмент своими руками из имеющихся материалов по силам каждому, затратив на его изготовление немного средств и времени.

При проведении ремонтно-строительных работ внутри помещения очень удобно использовать для построения прямой горизонтальной или вертикальной линии лазерный уровень. Вот только ради 1-2 применений покупать этот прибор не имеет смысла. Дорого очень.

Однако есть альтернативный вариант – можно сделать лазерный уровень своими руками. Намного дешевле выйдет, и с построением осей на плоскости справится ничуть не хуже обычного линейного лазерного нивелира. Погрешность, конечно, может быть, но не критичная.

Для изготовления данной самоделки потребуется китайский лазерный фонарик, кусок профильной трубы, алюминиевая или стальная трубка, небольшой кусок зеркала и электромоторчик на 12V. Вот и весь набор материалов.
