Насадки на перфоратор или как расширить функционал инструмента

Как вставить и вытащить сверло или бур

Модели перфораторов могут оснащаться тремя видами патронов:

быстрозажимной;
кулачковый;
системы SDS.

Абсолютное большинство перфораторов оснащены патроном системы SDS, поэтому операция установки сверла рассмотрена на примере этого патрона.

Установка сверла

Патрон системы SDS является быстрозажимным патроном. Сверло (бур) с соответствующим хвостовиком устанавливается в такой патрон за три действия:

Оттянуть вниз муфту патрона.
Вставить режущий инструмент в гнездо.
Отпустить муфту патрона.

Механизм SDS надёжен, не даёт сверлу выпасть и экономит время на смену буров. Его используют для перфораторов промышленного и бытового назначения малой и средней мощности.

Для работы свёрлами с обычным цилиндрическим хвостовиком необходимо иметь специальный зажимной кулачковый патрон с хвостовиком системы SDS. Такой патрон-переходник позволяет работать перфоратором в режиме электродрели стандартными свёрлами. Тем не менее в продаже можно найти свёрла с хвостовиками SDS.

Кулачковый патрон с хвостовиком SDS для сверления стандартными сверлами

Снятие сверла

Для снятия сверла или бура с патрона системы SDS необходимо:

Дождаться полной остановки вращения патрона.
Зафиксировать нижнюю муфту патрона рукой.
Другой рукой открутить или стянуть верхнюю муфту.
Достать бур или сверло.

Как вставить / вытащить сверло или бур

Чтобы работа с перфоратором была безопасной, необходимо освоить несколько простых навыков. К обязательным умениям относятся установка и снятие сверла, бура или любой другой насадки.

Установка рабочего инструмента

На всех перфораторах установлен патрон типа SDS+, не требующий ключей. В отличие от кулачковых патронов установка сверла занимает секунды:

Оттянуть основание патрона вниз.
Вставить хвостовик сверла в отверстие.
Отпустить основание патрона, пружина вернёт патрон на место, механизм запорных шариков надёжно зажмёт бур в своих металлических объятиях.
Проверить надёжность крепления сверла, потянув его на себя. Режущий инструмент не должен выниматься.

Установка бура в перфоратор занимает секунды

Правильно установленный бур не должен выходить из гнезда более чем на 1 см при попытке вытянуть его руками.

Если в перфоратор установлен кулачковый патрон, закрепить бур можно традиционным методом — вращением корпуса патрона вокруг собственной оси до затягивания резьбы.

Снятие рабочего инструмента

Чтобы снять сверло или насадку после работы или для замены необходимо:

Дождаться полной остановки вращения патрона.
Оттянуть основание патрона вниз до упора.
Вынуть из патрона сверло.
Отпустить основание патрона.

Как правильно выбрать бур

Важным моментом является правильный выбор элемента для бурения. Ориентироваться необходимо на степень прочности поверхности. Важную роль в этом плане играет крутизна спирали. Чем больше показатели, тем глубже получается отверстие за минимально затраченное время. Секрет заключается в следующем. Благодаря большей крутизне отработанный материал удаляется более эффективно, что ускоряет процесс сверления.

Правильно определиться с выбором инструмента помогут советы профессионалов:

Отверстие с малым диаметральным сечением выполняют с помощью минибура с пологой спиралью. Именно такие имеют высокую степень прочности и длительность службы.
Следует учитывать марку производителя. Неизвестные модели часто являются некачественными, не всегда соответствуют размерам основанию перфоратора.

Причины заклинивания сверла

Дрель является неотъемлемым инструментов во время ремонтных работ. Она позволяет не только делать новые отверстия, но и производить демонтаж старых перегородок и других элементов без дополнительных приборов. Довольно часто происходят ситуации, при которых насадка может застрять в патроне инструмента.

Перед тем как вытащить сверло из перфоратора, необходимо понять причину, по которой произошёл сбой в работе. Обычно такие моменты возникают по нескольким причинам:

Бур застрял в патроне дрели или в патроне, который используется в качестве обычного сверла в перфораторе. В таком случае используют зажимной патрон, который необходимо вставить в зажимной механизм перфоратора. Он позволит использовать инструмент в качестве дрели. После выполнения работы сверло может заклинить. Это происходит из-за того, что зажимной механизм не был смазан или был сильно загрязнён.
Насадка также может застрять в патроне перфоратора. Это происходит по причине использования некачественных инструментов. В процессе работы хвостовик получает удары бойком, который непосредственно связан с работой перфоратора. Низкокачественные материалы имеют свойство расклёпываться и деформироваться под воздействием механизма. Именно поэтому происходит сбой в работе строительного инструмента.

Разновидности

Разновидности патронов Сверла подразделяются на применяемые по:

дереву,
металлу,
стеклу,
пластику,
плитке,
бетону.

Разновидности сверл Сверла могут быть:

Спиральными. Они являются универсальными и применяются для сверления самых разных материалов.
Корончатыми. Если нужна регулировка глубины, то используется данное сверло, которое может сделать отверстие большим.
Перовыми. Этими сверлами делают отверстия в деревянных изделиях.
Ступенчатыми. Их используют для сверления в ондулине, железе и металлочерепице.
Фрезерными.
Ружеными и так далее.

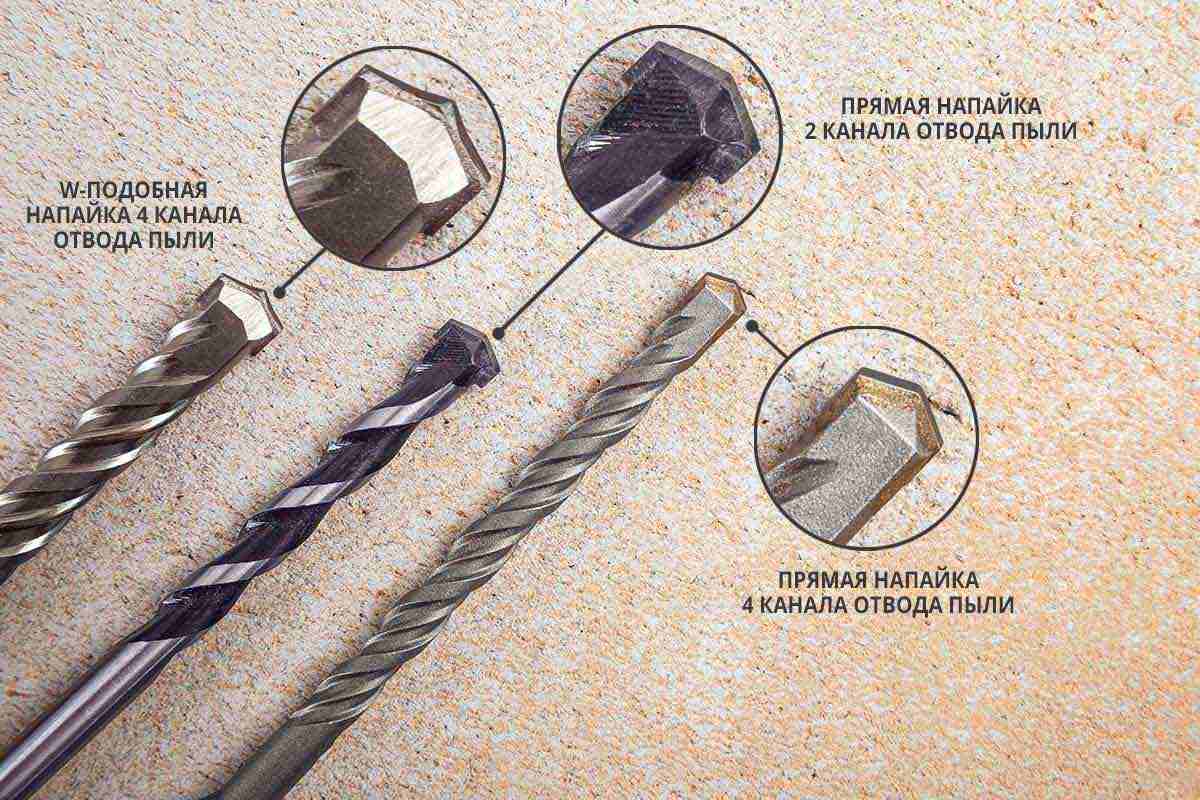

Также сверла отличаются и своим наконечником. Они специально изготавливаются для ударной и обычной дрели, а по форме напоминают цилиндр.

Что касается самих патронов, то здесь также имеются отличия. Например, некоторые используются для ударной дрели, а другие для обычной дрели или перфоратора. В каждом отдельном случае закрепить сверло можно по разному.

Патрон кулачковый для дрели Патроны в свою очередь также могут быть двух видов:

быстрозажимными,
ключевыми.

Ключевой патрон требует специального ключа для установки сверла. Патрон зажимается ключом, который вставляется в его отверстие и крутится по часовой стрелке. Так, сверло надежно закрепляется. Что касается быстрозажимного, то он подразделяется на два вида: одномуфтовый и двухмуфтовый.

Техника замены патрона представлена в видеоматериале:

Двухмуфтовый патрон имеет две муфты, одна из них зажимается, второй рукой крутится другая муфта. Если говорить об одномуфтовых патронах, то патрон зажимается одной рукой. Замена сверл в таком патроне происходит гораздо быстрее в отличие от ключевого. Но что касается фиксации сверла, то оно значительно слабее держится при таком варианте.

Извлечение застрявшего бура

Есть несколько способов, как достать сверло из перфоратора. Насадку необходимо закрепить в тиски верстака, а затем, расшатывая инструмент из стороны в сторону, потянуть его на себя. Есть второй вариант решения проблемы. Перед тем как вытащить бур из перфоратора с помощью газового ключа, инструмент фиксируют в тисках. Далее по зажатой ключом насадке необходимо произвести несколько ударов молотком из меди. Направление удара должно совпасть с вектором выхода бура из патрона.

Сверло может застрять и оттого, что оно провернулось в патроне. В таком случае элементы патрона необходимо снимать, но можно попробовать просто развернуть насадку в правильном направлении. Однако в таком случае потребуется замена деталей зажимающего механизма.

Originally posted 2018-07-04 07:44:52.

Зубила, пики и лопатки

При работе с перфоратором часто приходится пользоваться зубилом, пикой и лопаткой. Эти насадки представлены на фотографии ниже.

Зубило предназначено для долбления бетона. Конец у него незакален, поэтому требует периодического натачивания. Часто с помощью этой насадки выполняют снятие старого кафеля и штукатурки. Чтобы продолбить выемки под кабель, применяют канальное зубило. Ширина рабочей кромки у насадки разная (типичный вариант – 20 мм), а длина достигает 250 мм.

Чтобы пробить отверстие в стенах из кирпича или бетона с помощью перфоратора на него устанавливают пику. Ею также можно сделать канавку для штробы под электропроводку. Отверстия, полученные при работе с пикой, требуют последующей обработки, потому что аккуратно их сделать сложно.

При выборе насадок учитывают в первую очередь их размеры (длины, диаметры), которые должны способствовать выполнению требуемых работ с максимальной эффективностью. Качеству изделий также принадлежит ведущее место, потому что профессиональные сменные части приходят в негодность за очень продолжительный срок даже при интенсивном использовании. Несмотря на их большую цену, они рекомендуется специалистами для регулярного применения в работе. При этом повышается не только срок службы инструмента, но и скорость выполнения работ, а также их качественность.

Где ещё применим перфоратор

Сфера применения перфоратора не ограничивается лишь работой с бетоном или камнем. Везде, где требуется ударная техника, можно применять этот универсальный аппарат.

Забиваем в землю трубу

Тяжёлые перфораторы — массой свыше 8 кг и ударом до 20 кДж, применяют при забивании абиссинской скважины. Оцинкованную трубу с острым наконечником ставят вертикально и, используя режим молотка, загоняют в землю. Конечно, диаметр такой трубы не может быть большим (до 1 дюйма). Но и этого достаточно, чтобы обеспечить водой среднюю семью. Таким методом пользуются при устройстве водозабора в местах, недоступных тяжёлой бурильной технике.

В режиме удара перфоратор забивает трубу в землю

Трамбуем грунт в теплице

Неплохо зарекомендовало себя применение насадки на перфоратор для трамбовки грунта. Она представляет собой плоскую металлическую пластину, которой «утаптывают» площадку земли. Применяется в локальных масштабах при строительстве теплиц, обустройстве грядок.

С трамбовочной насадкой перфоратор пригодится в огороде

Мешаем цементные смеси

Главная часть перфоратора — вращающийся патрон. Этого достаточно, чтобы поручить перфоратору замешивание цементной стяжки или плиточного клея. Всё, что необходимо — приобрести насадку-миксер с хвостовиком SDS+.

С насадкой-миксером перфоратор замешивает цемент

Подводя итог, хотелось бы заметить, что данная статья носит ознакомительный характер. Полная информация изложена в руководстве по эксплуатации, которое каждый производитель прилагает к своей продукции.

У инструментов, произведённых различными компаниями, различаются рабочие показатели и характеристики, есть особенности эксплуатации. Это необходимо учитывать при использовании оборудования в процессе работы.

Ямобур для перфоратора что такое и зачем применяется

Всем известен такой инструмент, как ручной бур для бурения в грунте отверстий под установку столбиков. Чтобы автоматизировать этот процесс, производители выпускают специальные насадки, которые внешне напоминают проломной бур.

Отличаются они тем, что предназначены исключительно для того, чтобы получить отверстие в грунте. Сверлить перфоратором с насадкой ямобур нужно в режиме сверления

При этом немаловажно использовать агрегаты пистолетного типа высокой мощности. Маломощные перфораторы не смогут справиться с такими задачами

Теперь вы знаете, как называются насадки для перфораторов, и какими они бывают. Однако на вышеперечисленных видах приспособлений функционал инструмента не заканчивается. Еще очень много вариантов насадок, которые изготавливаются своими руками для облегчения работы по снятию лакокрасочного покрытия с бетонных поверхностей. В завершении нужно отметить, что чем мощнее инструмент, тем больше его спектр возможностей. Если вы до сих пор использовали перфоратор только для бурения бетона, то теперь можете существенно расширить его функционал, сэкономив на покупке разнообразных инструментов.

Тонкости работы с буром

Будет нелишним еще раз напомнить основные моменты, которые нужно соблюдать при работе с буром:

Буры следует использовать по назначению. Если бур предназначен для перфоратора по металлу, то используем его именно в перфораторе и именно для работы с металлическими поверхностями. Добросовестные производители всегда указывают предназначение на упаковках: для гранита, армированного бетона, кирпича и т. д. Они имеют разные вставки, наконечники и профили. Не пренебрегайте этой информацией.
Не пользуйтесь режущим элементом, если его хвостовик не вашего типа. Вы можете не только вывести из строя технику, но и испортить бур. Не говоря уже о том, что фиксация двух деталей будет ненадежной. Если все-таки есть необходимость работать буром SDS-plus на профессиональном перфораторе, используйте специальный переходник. Но не наоборот: работать бурами SDS-max на бытовых моделях категорически нельзя. У них разные требования по мощности.
Проломный бур Bosch SDS Мax 65х450 мм
Проверяйте исправность патрона ударного оборудования. Если вы заметили люфт или результат механического износа, замените патрон незамедлительно.
Не забывайте о смазке: ее следует наносить на хвостовик бура перед началом работы, чтобы снизить разогрев детали.
Перфоратор работает в условиях повышенной нагрузки, поэтому делайте регулярные перерывы. Каждые 10 секунд бур лучше извлекать из отверстия. Он будет не так сильно разогреваться и прослужит дольше.
Следите за прямолинейностью работы. Если вы устали, не работайте на износ. Дайте себе отдохнуть и отвлечься. Ведь при смещении перфоратора даже немного в сторону от рабочего отверстия бур может моментально сломаться.
Старайтесь не допускать контакта бура с арматурой или металлической сеткой. Это может создать на сверле стесы и задиры, которые выведут из строя режущий инструмент в самый неподходящий момент.

Соблюдая эти рекомендации по эксплуатации перфораторных буров, вы продлите работоспособный цикл техники и создадите максимально безопасные условия для ремонтных работ.

Виды

Что такое сверло и почему оно – не бур? Для правильного выбора инструмента стоит учитывать то, с помощью какого оборудования будет выполняться работа. По своей сути бур и сверло — это одно и то же:

сверла применяются в дрелях с различными функциями, создают углубления и отверстия в различных поверхностях;
бур работает с перфоратором, представляет собой длинное сверло, которое предназначено для работ с твёрдыми и плотными материалами, оно способно создавать глубокие отверстия.

Работа с деревом

Для создания отверстия в деревянных поверхностях используются спиралевидные свёрла, которые также можно использовать для работы с металлом. Но для достижения чистого и аккуратного углубления применяют сверла со специальной насадкой и выемкой. Они созданы из углеродистой или легированной стали и предназначены только для дерева.

Буры делятся на несколько типов.

Винтовой. Имеет всего одну спираль и отличается особо острой кромкой. Такая форма позволяет минимизировать разлет стружки во время работы перфоратора, позволяя чётко видеть место сверления. Края обработанной поверхности получаются гладкими по всей длине.
Спиральный. Предназначен для работы с поверхностью средней толщины, например, для создания отверстий для ручек шкафов.
Перьевой. Предназначен для неглубоких углублений (около 2 см).
Сверло Фостнера. Предназначено для отверстий крепёжного типа (например, для петлей-держателей навесных дверей). Отличительная черта – наличие острия для центрирования и подрезатель с заточенным краем.
Кольцевой. Внешне выглядит как коронка или стакан с уголками по краям. Используется для углублений, диаметр которых составляет 10 см и более.

Для металлических поверхностей

Эти буры отличаются следующими характеристиками:

перфораторное сверло из кобальтового сплава предназначено для работы с высокопрочной сталью;
мягкие металлы (алюминий, цветные материалы) обрабатываются спиралевидными свёрлами сверхдлинного типа;
сверла с цилиндрическим кончиком из твёрдых сплавов считаются универсальными.

Для бетона

При оснащении перфоратора сверлом необходимо учитывать материал, из которого изготовлен бур. Мягкие и некачественные свёрла могут сломаться во время обработки высокопрочного бетона.

Существует несколько категорий буров.

Шнековое сверло. Кончик этого бура оснащён либо насадкой, напоминающей лопатку, либо рабочими зубьями (чаще всего их четыре). Насадка обязательно подвергается закалке, при этом приобретая золотистый оттенок. Такие буры не требуют постоянной заточки и служат почти неограниченное количество времени.
Спиралевидное сверло. Такие сверла оснащены специальными выемками, которые обеспечивают быстрое удаление остатков материалов и имеют длину от 8 см и более. Такая конструкция позволяет создавать отверстия на большой глубине.
Корончатое сверло. Как и все сверла такого типа, корончатые сверла имеют большой диаметр режущей поверхности. Торцы кромки обработаны алмазным напылением или твёрдо сплавленными пластинами.

Ступенчатые сверла

Эта категория сверл отличается скоростью и качеством работы. Предназначены они для работы с различными материалами: дерево, пластик, трубы, любые мягкие и твердые поверхности. Острый кончик позволяет точно врезаться в обрабатываемый материал, а также он позволяет отказаться от центрирующего элемента, что значительно упрощает работу.

Ступенчатое сверло заменяет использование УШМ и надфилей, не требует ручной обработки шлифуемой поверхности. Конусная форма оформлена поступательными канавками различного диаметра, переход между каждым участком составляет 30-45 градусов. Такой силуэт сверла эффективно справляется с обработкой тонкого металла. Другая особенность этой насадки состоит в том, что она универсальна. Позволяет заменить набор свёрл начиная с диаметра в 4 мм и заканчивая 50 мм.

Центровочные сверла

Считаются профессиональными инструментами в связи с применением на промышленных предприятиях, оснащенных фрезеровочными и токарными станками. Эти сверла гарантируют полную перпендикулярность готового отверстия по отношению к поверхности материала, отсутствие скосов. При работе с деревом таким сверло удобно создать углубление для потайной головки.

Насадка для дерева

Для проделывания небольших отверстий в деревянных покрытиях можно использовать самое простое спиральное сверло, которое подходит и для металла. Но выемки, которые требуют более высокой точности, необходимо сверлить специальными насадками. Они предназначены для работы с поверхностями из дерева и производятся из легированной или углеродистой инструментальной стали. Такие буры также бывают нескольких типов:

Винтовой. Он отличается острой кромкой и имеет одну спираль. Удобная форма обеспечивает максимальное удаление лишней стружки во время работы перфоратора. Оно отлично подойдёт, если необходимо создать отверстие с гладкими краями и на большой глубине.
Спиральный. Подходит для производства средних и мелких отверстий. В некоторых случаях его можно заменить аналогом для металла, но результат в таком случае будет плохого качества.
Перьевой. Его применяют для создания углублений диаметром от 1 до 2,5 сантиметров.
Чтобы просверлить отверстие глухого вида с чёткими размерами, наилучшим вариантом станет сверло Форснера. Характерной его чертой является подрезатель с заточенным краем и остриё для центрирования. Прекрасно подходит для работы с мягкими породами деревьев.
Кольцевое сверло, которое выполнено в виде коронки с зазубринами по краям. Оно используется, когда диаметр необходимого отверстия доходит до 10 сантиметров. В комплекте предлагается сразу несколько насадок.

Правила безопасного использования инструмента

Использовать перфоратор допустимо только с применением личных средств защиты. К ним относятся защитные очки, наушники, перчатки, респиратор. Одежда должна быть без развевающихся длиннополых элементов. Волосы собраны под головным убором. Обувь должна быть сухой, удобной и нескользящей, желательно с носками, усиленными металлическими пластинами.

Уровень шума работающего инструмента колеблется в районе 100–110 дБ. Если обрабатываемая поверхность резонирует (например, бетонная стена), то шумность может достигать 140–150 дБ. Такая звуковая нагрузка может привести к возникновению соматических заболеваний или психических расстройств. Необходимо применять наушники или беруши.

Оснастка и комплектация перфоратора

Для перфоратора используются особые насадки. Их виды разнообразны – буры и сверла по бетону, долота и лопатки, сверла по металлу и алмазные коронки. Все они, как правило, имеют специальное напыление на режущей кромке для работы с особо твердыми поверхностями. А от остальных насадок для другого электрического инструмента, перфораторные отличаются хвостовым оперением.

На концах оснастки присутствуют по два открытых продольных углубления. Они располагаются на обеих сторонах, ближе к тыльной части. Еще есть два закрытых паза. Сделаны они для надежного закрепления в патроне. А он в перфораторе особенный. В 80-х годах прошлого века немецкие инженеры из компании Bosch разработали специальный зажим SDS. Аббревиатура переводится на русский язык, как – вставь, поверни, закреплено.

В отличии от муфтовых фиксаторов, СДС патрон не нужно никуда вращать. Благодаря пазам на оснастке, ее нужно только засунуть внутрь захвата. В полости последнего расположены шарики, которые по открытым пазам на сверле задают насадке правильное положение. Они же надежно фиксируют насадку на месте, входя в закрытые пазы хвостовика.

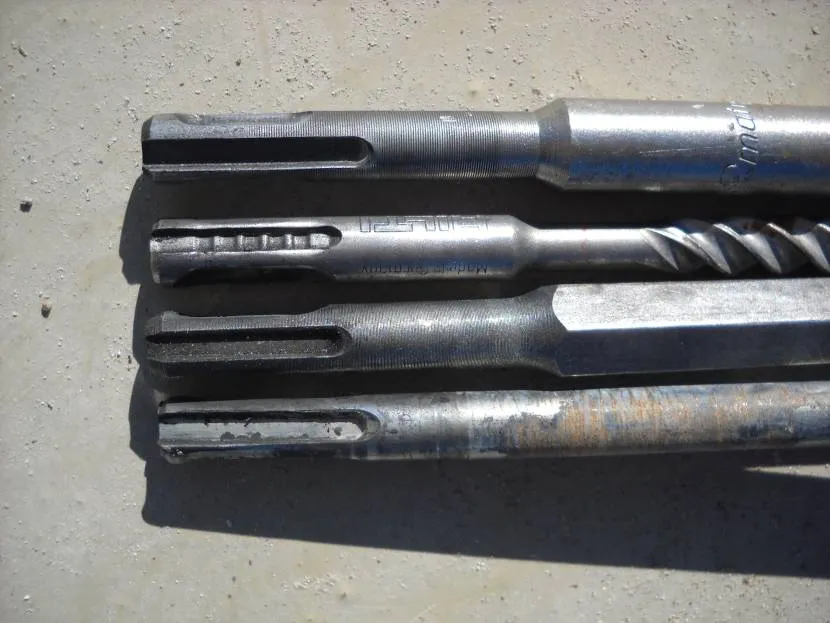

Хвостовики буров для перфоратораИсточник userapi.com

Поскольку перфоратор оснащен пневматическим блоком, рабочий инструмент подвержен биениям на холостом ходу. Но это никак не сказывается на последующую точность при выполнении работы. А небольшой люфт оснастки наоборот защищает патрон от ударных воздействий.

Угловая насадка на перфоратор

Если инструмент необходимо применить для того, чтобы пробурить отверстие в труднодоступном месте, тогда для таких целей применяется специальная угловая насадка. Эта приспособа крепится к патрону, и представляет собой продолжение исполнительного органа

Причем немаловажно отметить, что крепится насадка к наружной части патрона за счет специального фиксатора в виде пластикового хомута

Аналогичное приспособление выпускается для дрелей. Главное его назначение в том, чтобы иметь возможность произвести работы перфоратором в местах, к которым затруднен или ограничен доступ.

Правила заточки лопатки для перфоратора

Затачивание – процесс, создающий основное свойство зубила. Оно выполняется на производственном предприятии-изготовителе либо в домашних условиях (гораздо реже).

Качественные лопатки уже выпускаются заточенными

При этом можно обратить внимание на соответствие угла сфере применения:

35-45 градусов – мягкие металлы;
60 градусов – материалы средней прочности;
70 и более градусов – хрупкие материалы.

Если твердость материала не будет соответствовать углу, рабочая кромка быстро затупится. Во избежание самопроизвольного снижения остроты применяются способы металлургической и химической обработки.

В домашних условиях заточку возможно сделать на станке точильного типа. При этом необходимо учитывать следующее:

в процессе снятия слоя металла образуется летучая стружка – следует использовать СИЗ органов дыхания и зрения;
снятие слоя нужно проводить равномерно и проворачивая насадку;
нагрев лопатки не должен превышать 1100 градусов (визуально – темно-желтый цвет).

Оптимально запросить такую операцию у специалистов – они знают, что делать. Неопытный мастер может ухудшить лопатку и снизить вследствие этого продуктивность труда.

Виды насадок и сверл – какие производители лучше

Рекомендуется отдавать предпочтение брендовой рабочей оснастке Bosch, Metabo, Makita. Запчасти этих производителей не только прослужат длительный срок, но с меньшей вероятностью повредят инструмент и поверхности.

Разберем подробнее разновидности рабочих элементов электрических перфораторов.

Шнековые насадки

Применяются, когда требуется создавать глубокие отверстия. Спиральная конструкция обеспечивает эффективный отвод пыли, что сокращает время выполнения задачи.

Пологие сверла

Будут полезны, когда нужно создать отверстие небольших размеров. Долговечны, но неудобны при длительной эксплуатации: из-за слабого отвода мусора пользователю приходится вручную вычищать пыль из созданного отверстия.

Спиральные буры

Оптимально подойдут, если требуется пробурить толстую стену: строение обеспечит качественный и своевременный вывод строительных отходов.

Коронки

Используются в электромонтажных работах. Необходимы, когда нужно отверстие под розетку или выключатели. Бывают коронки с алмазным напылением или победитовыми зубцами.

Другие виды сверл

Есть разновидности насадок, полезные в определенных специфичных ситуациях:

Бур с большим наклоном канавок с высокой скоростью создает глубокие отверстия, быстро изнашиваясь, оказывая высокую нагрузку на электроинструмент.
Насадка с малым углом наклона канавок быстро просверлит большое число малых отверстий.

Пылесборники для работы перфоратором без шума и пыли

Если необходимо пробурить отверстие в бетоне, но при этом вы не хотите сорить в помещении, тогда имеются специальные насадки, которые предназначены для сбора пыли. Такое приспособление называется пылесборником. Работает оно в комплексе с пылесосом. От пылесоса к приспособлению подключается удлинитель, что позволяет проводить работы без создания пыли. Это очень удобно, когда после окончания ремонта и расстановки мебели возникает необходимость сделать отверстие в бетонной стене для того, чтобы повесить картину.

Приспособление для перфоратора от пыли состоит из гофрированного патрубка, который крепится на патрон инструмента (это разновидность приспособления). Длина такого патрубка составляет 5-10 см, что зависит от бура, который применяется в инструменте. Для пылеудаления необходимо надежно зафиксировать насадку к основанию

При этом важно учитывать, что крепится она не на патрон, который вращается, а на тыльную часть за исполнительным органом возле вспомогательной рукоятки

Есть насадки пылесборники, которые не имеют отвода для подключения пылесоса. Это упрощенная версия, которая позволяет произвести работы без пыли. Отличаются они тем, что в конструкции не имеют дополнительного отверстия для подключения пылесосов. Такие насадки обычно насаживаются на бур, установленный в патрон перфоратора.

Это интересно! Качество пылеудаления зависит от герметичности присоединения приспособления. Сразу включается пылесос, а затем в работу вступает перфоратор.
