Ленточнопильные станки по дереву

Технические характеристики

Вертикальный и горизонтальный ленточнопильные станки имеют очень хорошую производительность, что обеспечивается их универсальной комплектацией. Конструкция определяет удобство при выполнении функций, а также функционал. Запуск устройств осуществляется на скорости от 700 до 900 метров в минуту. Это позволяет проводить правильную распиловку древесины максимально быстро.

Вертикальный агрегат, как и горизонтальный, функционирует от сети бесперебойного питания, напряжение которого составляет 230 Вольт. Для того чтобы проводить правильные процессы по дереву необходимо, чтобы оборудование потребляло мощность от 800 Вт. Диаметр барабанов установки составляет от 250 миллиметров, что позволяет проводить обработку древесины различной толщины. Максимально удобное управление обеспечивается благодаря оптимальному размеру стола машины.

Установка стола может производиться под углом в 45 или 90 градусов. Последний способ применяется в том случае, если устанавливается вертикальный тип.

Установки могут иметь разнообразную скорость резки, что позволяет их использовать не только в домашнем хозяйстве, но и на производстве. Благодаря относительно небольшому весу машины его монтаж можно произвести без привлечения специальной техники. Установки характеризуются относительно небольшими габаритами и поэтому занимают мало места в помещении, что обеспечивает удобства во время выполнения ними своих функций.

Благодаря универсальности агрегатов предоставляется возможность регулировки положения плиты под необходимым углом, которая фиксирует заготовку. Это позволяет наиболее качественно проводить срез. Для того чтобы организовать систему вытяжки оборудование может оснащаться патрубком. С целью направления заготовки во время работ по дереву применяется штанга.

Ленточнопильные станки имеют отменные технические характеристики, что позволяет гарантировать высокую точность результата при выполнении работ по дереву.

Правила работы

При работе с ленточнопильными станками в первую очередь следует помнить о безопасности, так как любое электрическое оборудование является источником повышенной опасности. При этом, конечно же, главная цель заключается в получении точного и ровного распила.

Для этого должна соблюдаться инструкция по работе со станком, которая выглядит следующим образом:

• Вначале фиксируется деревянная заготовка, что позволяет максимально сократить вибрацию рабочего стола. Это скажется как на удобстве работы, так и на продуктивности данного процесса.
• Далее начинается резка по направляющей линии либо при помощи движимого упора. Если же нужно выполнить фигурную резку, то она осуществляется по нанесенной разметке либо с использованием специальных механизмов для подачи и фиксации заготовки.

Надо сказать, что при резке в автоматическом режиме процесс облегчается благодаря подающему съемному устройству. По конструкции автоподатчик напоминает кронштейн с роликами. Путем манипуляции данным приспособлением очень просто управлять резкой.

Устройство и принцип работы

Кроме полотна, в состав ленточных пил входят еще устанавливаемые поверх него режущие детали. Когда зубчатый аппарат начинает крутиться, заготовки разделяются на части. В узких пилах ширина рабочих зубцов не превышает 5 см. В широких она минимум на 3 см больше. Но значительную роль играет и геометрия режущих зубьев.

Если высота этих частей – свыше 20% по отношению к ширине рабочей зоны, велик риск поломки полотна из-за избыточной нагрузки

Внимание надо обращать, конечно, и на точность расстановки зубьев. Если промежутки, отделяющие их друг от друга, окажутся слишком малы, из-за накопления опилок инструмент выйдет из строя

Кроме режущей части и ее основания, ленточная пила всегда имеет стол для обрабатываемой заготовки и специальный двигатель. Рабочая поверхность в самодельных конструкциях изготавливается из толстого дерева.

Как выбрать ленточную пилу

При выборе ленточной пилы нужно обратить внимание на несколько ключевых параметров. Именно от их сочетания будут зависеть возможности пилы и задачи, которые она сможет выполнить

Мощность

Это одна из самых важных характеристик. От мощности ленточной пилы зависит то, какие задачи будут ей доступны. Маломощные ленточные пилы подходят только для использования в быту. Модели помощнее можно использовать в профессиональной сфере и на производствах. Помните, что мощные двигатели требуют большого количества электроэнергии.

Можно выделить следующие классы ленточных пил:

• Если нужна пила для бытового использования, хватит модели с мощностью 350-1000 Вт. Такой инструмент малотребовательный и получает питание от обычной однофазной сети (220 В). Он издает мало шума во время работы и отлично подходит для выполнения простых заданий или непродолжительной работы. Модели с низким уровнем мощности плохо справляются с твердыми сортами древесины.
• Для использования в мастерских или на небольших предприятиях нужны ленточные пилы с мощностью 1-3 кВт. Они способны обрабатывать около 10 кубических метров древесины на протяжении 1 рабочего дня, а также хорошо справляются с твердыми сортами дерева. Такие ленточные пилы также можно купить для домашнего использования.
• Самые мощные пилы (выше 3 кВт) необходимы для установки на специализированных предприятиях. Они легко справляются с твердой древесиной, мерзлыми бревнами и самыми толстыми заготовками. Модели такого класса требуют подключения к трехфазной электросети.

Глубина и ширина пропила

От глубины пропила зависит то, насколько толстое дерево сможет обработать инструмент. Чаще всего она составляет от 8 до 50 см. Глубина пропила связана с мощностью — слабый двигатель не осилит слишком большую толщину.

Ширина пропила влияет на максимальную ширину заготовок, которые способна обработать пила. Наиболее распространенные значения — от 300 до 600 мм.

Параметры пильного полотна

Полотна для ленточной пилы — рабочий инструмент ленточнопильного станка по дереву. Лучше всего, если оно изготовлено из углеродистой стали. Эта сталь проходит термообработку, после которой получает высокие параметры твердости и выносливости. Длина и ширина полотна влияют на производительность и скорость работы — широкое и длинное полотно может обрабатывать широкие и толстые заготовки. Если вам нужно выполнять фигурный рез или распиливать заготовки под углом, лучше всего выбрать среднюю длину и ширину полотна для резки.

Зубья пилы должны быть хорошо заточены — это сильно влияет на качество распила. Чем больше количество зубьев в пиле, тем ровнее будет распил. У пильного полотна должно быть количество зубьев кратное трем, так как у них идет поочередная разводка — прямо, в правую и в левую сторону. Оптимальным вариантом считаются 210 зубьев с шагом 3/4 дюйма или 180 зубьев с шагом 7/8.

Скорость пильного полотна

Для мягких пород дерева нужна высокая скорость движения пилы, а для твердых — относительно низкая. Лучше всего, если у пилы есть возможность регулировки скорости движения полотна — такой инструмент универсален и способен работать с разными породами.

Дополнительные функции ленточной пилы

Наличие дополнительных функций может сделать работу с пилой намного удобнее и сократить время работы:

• Быстрая натяжка полотна — позволяет обходиться без инструментов при смене расходного материала.
• Миллиметровая шкала — делает распил намного точнее.
• Наличие нескольких упоров также дает возможность повысить точность распила.
• Функции поворота и наклона рабочего стола помогают намного удобнее проводить фигурные распилы.
• Подсветка рабочей зоны позволяет комфортно работать в условиях недостаточного освещения.

Конструкция станка

Ленточный станок по дереву состоит из:

• С-образной станины.
• Верхнего и нижнего шкива.
• Направляющих элементов.
• Пилы.
• Рабочей платформы.
• Ограждающей заслонки.
• Электродвигателя.

Специальные тормозные механизмы устанавливают для моментальной остановки пиления. Фиксирующее устройство — на случай разрыва ленты. Направляющая линейка — для регулировки ширины реза.

При покупке станка следует уделить внимание расположению холостой части пилы: она может быть с левой или правой стороны относительно направления заготовок. Станина может быть литой или сварной

Расположение пилы

Ленточная пила на станках располагается вертикально или горизонтально. В некоторых станках для выполнения сложных операций встречается наклонное расположение пилы.

В больших станках пилы располагаются вертикально, и перемещение допускается только для консоли с рабочим элементом. Малогабаритный станок с вертикальным расположением пилы имеет только фиксацию пильной рамы с возможностью передвижения заготовки.

В зависимости от выбора модели можно применять станок для производства мебели или изготовления штучных конструкций из дерева. Более мощными считаются ленточные станки по дереву с горизонтальной установкой пилы. Модели с мощными двигателями способны к распиловке мерзлой древесины и твердых пород деревьев.

Как изготовить своими руками

Чтобы сделать ленточнопильный станок в бытовых условиях, необходимо приобрести опоры из листового металла, раму, направляющие полотна, подшипники, планки, хомут, кожух и крепежные элементы (винты и болты). Процедура изготовления самодельного прибора осуществляется в несколько этапов:

• Создание чертежа станка. На нем необходимо указать габариты всех деталей.
• Сварка рамы рабочего стола.
• Изготовление столешницы. Ее можно сделать из нескольких фанерных листов толщиной 2 см. Столешницу рекомендуется оклеить текстолитом.
• Монтаж несущей штанги при помощи швеллера.
• Изготовление верхнего и нижнего шкивов. Их нужно оклеить резиной.
• Шлифование деревянных поверхностей и нанесение эпоксидной смолы.
• Фиксирование нижнего шкива на оси при помощи 3 шурупов. Ось монтируется на 2 шарикоподшипника и прикрепляется к несущей штанге.
• Прикрепление верхнего шкива ко второму концу оси.
• Установка электродвигателя. Привод необходимо соединить с ведущим шкивом.
• Монтаж опоры с регулирующим винтом. Полученный механизм фиксируется на штанге. После этого шкивы ленты размещаются на одном уровне.
• Фиксирование кожуха на несущей штанге и поверхности рабочего стола.
• Сделать выключатель. Рекомендуется расположить его на раме. Выключатель оснащается проводом, соединяющим его электродвигателем.

После постройки ленточнопильного станка необходимо осуществить пробный запуск. Прибор не должен вибрировать и издавать лишних шумов.

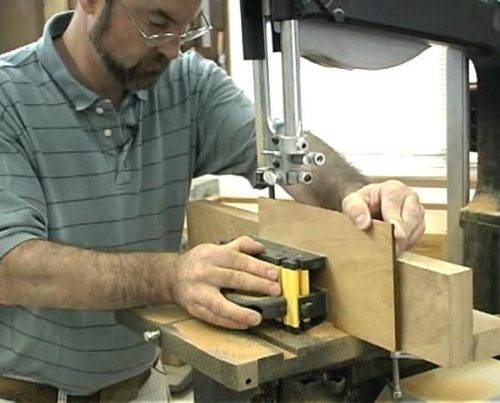

Техника работы с ленточнопильными станками

Первое, о чем нужно помнить при работе с подобными агрегатами – это соблюдение техники безопасности. Сам же процесс использования станка выглядит следующим образом:

1. Деревянную деталь кладут на распилочный стол и хорошо фиксируют. Фиксация необходима для того, чтоб рабочая поверхность не вибрировала, и спил получился ровным.
2. Затем заготовку делят по направляющей линии или с помощью перемещаемого упора.
3. Для криволинейной резки на деревянную деталь нужно предварительно нанести разметку. Вместо этого можно использовать специальные устройства для подачи и фиксации деревянного элемента.

На что надо обратить внимание

Замена быстроизнашивающихся деталей может доставить массу неудобств, поэтому при покупке нужно обязательно узнать ресурс угольных щеток, приводных ремней, направляющих и подающих резиновых роликов, подшипников, зубчатых ремней. А также есть ли надежные аналоги немецких или японских производителей.

Причиной преждевременной поломки ленточнопильных станков являются механические повреждения из-за халатности рабочего. Кроме того, на надежность отрицательно влияют:

• повышенная влажность;
• агрессивные среды;
• внутренние или внешние загрязнения оборудования;
• умышленное нарушение инструкции эксплуатации, например, для увеличения производительности;
• скачки напряжения в электросети;
• попадание в пильную раму посторонних предметов — например, песка, камней, насекомых;
• конструктивные изменения;
• нарушение правил смазки и охлаждения СОЖ.

Объявления по запросу «ленточные пилы по дереву» в Москве

Форматно-раскроечный станок Y45

ТАКЖЕ В НАЛИЧИИ СТАНКИ:

Форматно-раскроечный станок Y-45

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы Y 45-1

Е90 — цена 2780 USD Е45 — цена 2950 USD Е90-2000 — цена 2930 USD Е45-2000 — цена 3250 USD Y90 — цена 3440 USD Y45-1 — цена 3540 USD Y45 — цена 3970 USD F 90 — цена 3950 USD

В НАЛИЧИИ, ГОТОВ К ОТГРУЗКЕ

ГАРАНТИЯ 12 МЕСЯЦЕВ

️️️️ Характеристики оперативно на WhatsApp ️️️

Компания «ЛИОН-ДРЕВ» — один из крупнейших поставщиков станков для обработки дерева и металла. Доставку производим по всей России

️Гарантия 12 месяцев

Любая форма оплаты

Оперативно отвечаем в WhatsApp, а также присылаем более подробные фото, видео, тех.описания станков!

Макс. длина реза, мм 3200

Размеры основного стола, мм 1130х660

Размер подвижной каретки, мм 3200х370

Угол наклона пилы, град. 0-45

Диаметр основной пилы, мм 300/315х30

Диаметр подрезной пилы, мм 120 х 20

Макс. высота реза, мм 95

Макс. высота реза пилой 300 мм, 45 град. – 55 мм

Диаметр патрубков аспирации сети, мм 75

Частота вращения основной пилы, об./мин. 4000, 6000

Частота вращения подрезной пилы, об./мин. 8000

Мощность электродвигателя основной пилы, кВт 5,5

Мощность электродвигателя подрезной пилы, кВт 1.1

ПОХОЖИЕ СТАНКИ НА САЙТЕ: ЛИОН-ДРЕВ

Оборудование для бизнеса | Компания ЛИОН-ДРЕВ

Из истории

Известна ленточная пила довольно давно, с начала 19 столетия (первый патент — 1808 год). Сам принцип непрерывного движения пильного полотна (в отличие от возвратно-поступательного у ножовки) давно интересовал инженеров. Он более технологичен по многим причинам:

• Кольцевая пила охлаждается естественным путем — в контакте находится незначительная ее часть;
• Движение зубьев в одном направлении меньше повреждает область реза;
• Ленту легче затачивать;
• Механизм привода и натяжки максимально упрощен, как и механизм смазки.

Но на пути реализации возникли некоторые трудности, связанные с соединением пильной ленты в кольцо. Лента должна быть прочной, упругой и, в то же время, гибкой и достаточно эластичной. Сваривать такие металлы, чтобы не оставалось швов, которые мешали ее движению в теле материала и вызывали перегрев (в результате — разрыв в месте соединения).

Примерно так выглядели первые ленточные пилы

На ленточных станках по дереву эти сложности удавалось минимизировать, но на металлообрабатывающих станках все было иначе. Только к концу столетия во Франции удалось наладить производство приемлемых пильных полотен, которые сваривались контактной сваркой и затем швы тщательно шлифовались.

В настоящий момент производится несколько разновидностей пильных полотен кольцевого действия:

• зубчатые;
• пилы трения;
• электроискровые.

Самодельная ленточная пила по металлу, как правило, ориентируется на зубчатое полотно биметаллической конструкции. Это лента, изготовлена из прочной стали (пружинной или аналогичной по свойствам) с зубьями из особо прочной инструментальной стали твердостью М42-М71. Заточка зубьев различная для разных материалов.

Самое большое полотно для ленточной пилы

Например, для резки труб и швеллера потребуется лента с усиленными спинками зубьев, для нержавейки — с острой заточкой в 15 и увеличенным расстоянием между ними. Нержавейка образует при пилении вязкую стружку, мешающую движению пилы, застревая между рабочими кромками. Если приходится резать металл крупных размеров, то нужно полотно с периодической разводкой — узкая и широкая чередуются, для устранения угрозы застревания ленты в резу.

Конструкционные особенности ленточных станков

Станки, независимо от своей марки производителя делятся на несколько категорий.

Агрегаты консольного типа

Рама агрегата исполнена в виде консоли, а манипуляция происходит посредством ее вращения на шарнире.

Консольный ленточнопильный станок JAMP

Такое оборудование в большей степени используется для разреза труб разного профиля и проката. Для консольных станков характерно присутствие стола (поворотного или неповоротного). Такая особенность позволяет получить прямой или наклонный срез.

Портальное оборудование, станки с одной или двумя стойками

На станках с одной стойкой – колонных – рама двигается вверх и вниз по специальной направляющей, зафиксированной на одной из сторон. Станки с двумя стойками – двухколонные – сделаны по тому же принципу, только направляющих две и закреплены они с двух сторон рабочего стола. Поворотные столы обеспечивают получение резов под разными углами. В портальных аппаратах стол надежно зафиксирован для резки и обработки особо прочных материалов. Пильная рама размещена в подвижном портале, он производит все необходимые перемещения.

Горизонтальные станки

Рама устанавливается под разными углами по отношению к заготовке и движется по двум осям.

Горизонтальный ленточнопильный станок

А тиски и стол – подвижны и позволяют осуществлять распил под требуемым углом.

Вертикальные станки

Некоторые представители этой категории предусматривают раму, способную перемещаться как в поперечном, так и в продольном направлении. Такой вид преимущественно используется для обработки массивных заготовок. Управление режимами осуществляется через ЧПУ.

Ленточнопильное оборудование часто применяется для работы в различных условиях.

Классификация ленточнопильных станков

1 класс — Ленточнопильные станки 1 класса предназначены для пиления трудно обрабатываемых материалов, включая цветные сплавы, конструкционные и высоколегированные стали, никелевые и титановые сплавы. Для них характерна большая мощность.

2 класс — Ленточнопильные станки 2 класса используются для резки металлов и сплавов биметаллическими ленточными пилами — в том числе цветных металлов, легированной и нержавеющей стали, жаропрочной стали, легкообрабатываемых титановых сплавов.

3 класс — Ленточнопильные станки 3 класса предназначены для резки труб и профильного проката, хотя могут использоваться и для пиления сплошного проката. Характеризуются низкой производительностью.

4 класс — Ленточнопильные станки 4 класса не предназначены для производственных целей, но могут использоваться в мастерских для резки стальных листов толщиной до 1 мм.

Классификация ленточных пил

По конструктивным особенностям ленточные пилы бывают:

• Консольная (маятниковая) ленточная пила — при её изготовлении используется специальная пильная консоль, поднимающаяся и опускающаяся за счет вращательных действий шарнира. Данный вид применяют для пиления труб из нержавейки, фасованных профилей, проката.
• Одностоечные — в их основе лежит горизонтальная пила рама, опускающаяся вдоль вертикальной стойки. По конструктивным параметрам похожа на радиально-сверлильный станок. Главным преимуществом данного типа является возможность пиления металлических изделий под углом.
• Двухстоечные — также используют горизонтальную пильную раму, которая движется вдоль 2 вертикальных колонн. Соединение со станиной осуществляется с помощью жесткого замкнутого контура. Преимуществом двухстоечных пил считаются высокие показатели жесткости конкуренции, инструмент может применяться для резки любых металлов.
• Портальные станки — состоят из фиксированной рабочей зоны и подвижного портала для резки, на котором возможно обрабатывать материалы больших габаритов (плиты, отливки). Достоинством инструмента является компактность: так как портал движется вдоль линейных направляющих рабочего стола, для оборудования не требуется много свободного пространства.
• Вертикальная ленточная пила по металлу — предназначена как для прямолинейной или для криволинейной резки по наружному и внешнему контурам. Принцип работы: заготовку не зажимают в тисках, а удерживают в рабочей зоне вручную.
• Поворотные (угловые) — позволяют осуществлять пиление металла под различными углами к оси детали. В основе их конструкции лежит поворотная пильная рама, вращающаяся вокруг вертикальной оси. Это позволяет одним движением скорректировать угол отреза.

По степени автоматизации

Ручные (гравитационные) — пильная рама приводится в действие за счет применения физической силы рабочего, а также собственного веса.

Преимущества	Недостатки
1. Соотношение цена-качество (невысокая стоимость оборудования при высоких показателях производительности инструмента). 2. Возможность регулирования угла резки (до 60о).	1. Значительная вибрация при работе, что приводит к быстрому износу оборудования. 2. Отсутствие надежных механизмов автоматической очистки. 3. Необходимость ручного контроля уровня наклона шкивов. 4. Отсутствие автоматического контроля силы давления оборудования на заготовку.

• Полуавтоматические пилы — все операции (зажимание-раскрытие тисков, опускание-подъем пильной ленты) осуществляются автоматически с помощью гидравлического привода. Задачей рабочего является только контроль за движением металла. Обработка изделий возможна под углом от -60° до +60°. Подходят для резки тяжелых металлов, в том числе сплошных заготовок из чугуна, цветных сплавов, нержавеющей стали.
• Автоматическая ленточная пила по металлу — применяется на крупных промышленных производствах. Задачи оператора минимальны: ему необходимо только установить параметры обработки металла при помещении заготовки в тиски. Дальнейший процесс автоматизирован, процесс пиления управляется ЧПУ. Оборудование характеризуется наибольшей производительностью, а также высокими показателями точности.

По функциональным особенностям

• I класс — пилы используются на крупном промышленном производстве для обработки любых видов металла (металлургические заводы, производственные цеха, тяжелое машиностроение и т.д.). Ширина полотна — не менее 27 мм. Режущие поверхности характеризуются высокой прочностью, что обеспечивает низкие показатели износа, малую стоимость одного реза.
• II класс — популярный тип ленточных пил. Применяются на заготовительных производствах предприятий машиностроения для резки цветных металлов, легированной стали, жаропрочных сплавов, титана. Ширина ленточного полотна — от 20 мм.
• III класс — чаще всего представлены консольными пилами. Применяются на небольших производствах, занимающихся изготовлением труб, профильного проката. Инструмент с низкой производительностью и высокой степенью износа зубьев. Ширина полотна — от 17 мм.
• IV класс — малогабаритные, легкие устройства, используемые для распила деталей, диаметр которых не превышает 50 мм. Ленточные пилы IV класса не используются в промышленном производстве. Они востребованы в ремонтных мастерских и для частного применения. Ширина полотна не превышает 13-15 мм.

Ленточная пила по дереву своими руками

Самостоятельно изготовить ленточную пилу сложно. Деревянный каркас для станка собирается из подручных материалов, необходимый инструмент для сборки найдется у любого мастера. Процесс работы над самодельной ленточной пилой по дереву можно разделить на основные этапы:

1. Каркас для станка можно собрать из старой мебели, предварительный чертеж облегчит работу, и позволит собрать пилу по необходимым размерам.
2. Самый простой ленточный самодельный станок держится на каркасе, собранном из штанги и двух опор. Расстояние между опорами следует продумать заранее, оно не должно быть меньше размера обрабатываемых бревен, лучше сделать его немного больше.
3. Для рабочей поверхности можно использовать старый письменный стол, его тумбы могут служить контейнерами, в которых будут собираться опилки.
4. В зависимости от параметров двигателя необходимо рассчитать диаметр шкивов для ременного привода.
5. Для подъемного механизма, к которому крепится режущее полотно, подойдет массивная пружина, с помощью которой будет обеспечено необходимое давление станка.
6. Направляющие необходимы для того, чтобы распил осуществлялся по ровной линии.
7. Для того чтобы станок был безопасным, шкив лучше закрыть специальным кожухом.
8. Обработка лаком для дерева или покраска станка увеличит срок его службы.

Принцип работы ленточнопильных станков

Основной принцип работы ленточнопильных станков заключается в распиливании заготовок с помощью непрерывно двигающейся замкнутой стальной ленточной пилы.

Благодаря такому принципу, ленточнопильные станки имеют ряд преимуществ:

1. Резка выполнятся быстро, точно и чисто.
2. В работу берутся различные по твердости материалы, включая и особо прочные металлы.
3. Аппараты хорошо справляются с заготовками повышенной толщины.
4. Оборудование позволяет выполнять ряд достаточно сложных видов распиловки, включая и криволинейное пиление.
5. Движение полотна в станках осуществляется в сторону рабочего стола, поэтому отдача и выброс заготовки в сторону оператора исключается.
6. Пропил выполняется очень узкий, поэтому опилок здесь мало, чем достигается экономия изначального материала.
7. Многие ленточнопильные станки дешевле циркулярного оборудования, обладающего аналогичными функциями.
8. Агрегаты довольно компакты, для работы им нужна небольшая площадь. Существуют и настольные варианты.
9. При выполнении операций станки издаю мало шума, что позволяет использовать их в мастерских, находящихся, например, рядом с жилыми домами.

Производители ленточных пил

Один из самых важных критериев выбора строительного оборудования – репутация и надежность производителя. Vyborexperta.ru отобрал компании, продукции которых можно доверять:

• Jet – производит оборудование для работы с металлом или древесиной. Большая часть продукции предназначена для профессионалов – промышленных предприятий или творческих мастерских.Также в ассортименте компании представлено грузоподъемное оборудование ручного типа или с электроприводом.
• Proma – чешская компания, которая родилась в 1992 году. С 2003 года товары бренда представлены на российском рынке. Каталог марки насчитывает более 600 позиций строительных инструментов, оборудования для обработки дерева или металла. Они удовлетворяют самые разнообразные потребности малого и среднего бизнеса.
• Metabo – немецкий производитель электроинструмента, который востребован профессионалами и домашними мастерами во всем мире. Главные отличия его товаров – высокая мощность, прочность, эргономичность. Бренд дает расширенную гарантию на продукцию, а также обеспечивает клиентов отличной сервисной поддержкой.
• Энкор – компания, производящая инструменты с 1992 года. В каталоге бренда несколько тысяч наименований товаров, которые пригодятся при металло- и деревообработке. Марка известна тем, что обеспечивает послепродажное сопровождение, сервисную поддержку и оперативный ремонт по гарантии или после нее.
• Metalmaster – компания с производствами в России, Китае, Польше, которые позволяют сочетать высокое качество и доступные цены на товары. Основное направление бренда – оборудование для обработки металла и дерева. Каждая партия проходит тщательную предпродажную проверку.
• Stalex – компания, выпускающая оборудование для небольших мастерских или крупных заводов. Также в каталоге много дополнительных аксессуаров для работы машиностроительных, ремонтных, металлообрабатывающих, строительных и других компаний.
• Makita – японская компания, которая существует с 1915 года. Сначала она занималась производством электромоторов, затем в 1958 году перешла на ручной строительный инструмент. Сегодня в каталоге бренда около 1000 наименований, а производственные предприятия расположены в Великобритании, Германии, Румынии.

Устройство ленточной пилы по дереву

Конструкция ленточных пил довольно проста и похожа у всех подкатегорий инструмента. Хотя вес и габариты пил с высокой мощностью будут больше, чем у домашних моделей, основные детали механизма у них будут совпадать:

• Корпус пилы, который также называют рамой или станиной. На нем монтированы все остальные элементы.
• Рабочая поверхность, которая имеет измерительную линейку и упор. Эти детали позволяют добиваться высокой точности в работе.
• Двигатель — «сердце» ленточной пилы. Он превращает электричество во вращательное движение, которое затем передается шкиву.
• Полотно ленточной пилы надевается на шкив и вращается вместе с ним на высокой скорости, обеспечивая высокую чистоту распила.
• Управляющая часть, с помощью которой оператор взаимодействует с пилой.

Выбор полотна для ленточной пилы

Чтобы приобрести правильный инструмент, необходимо проверить его на соответствие ряду параметров. Такая предусмотрительность позволит добиться ровной линии среза, отсутствия трещин и сколов на заготовке. Для режущего инструмента выпускаются полотна нескольких типов, которые предназначены для работы:

1. с камнем;
2. металлом;
3. деревом;
4. синтетическими материалами.

Как выбрать ленточную пилу по металлу?

Для работы с различными металлическими заготовками требуются полотна определенных типов:

1. для резки высокоуглеродистых сталей подходят инструменты из композитных сплавов марки М-51;
2. низко- и среднеуглеродистых сталей — биметаллическое полотно для ленточной пилы марки М-42;
3. продолжительной резки жаростойких сталей — модели SP;
4. резки титановых заготовок и никелевых сплавов — инструменты типа ТСТ.

Как подобрать ширину полотна

Размеры полотен ленточных пил по дереву и металлу следует выбирать с учетом характера работ. Ширина инструмента варьируется в пределах 14–80 мм. Стандартными считаются режущие части на 31–41 мм.

Чем шире пила, тем ровнее получится пропил. Так что при отсутствии инструкции для обычной резки выбирайте максимально широкое полотно, которое подходит для ленточнопильного станка. В этом случае материал будет подаваться максимально быстро.

Для контурного распила выберите пилу настолько узкую, чтобы она могла использоваться для вырезания углов и фигур в материале.

Зубцы ленточной пилы: основные параметры

Количество зубцов

Первый момент, на который следует обратить внимание, — количество зубцов. При определении этого параметра учитывайте:

1. чем больше зубцов, тем ровнее распил толстостенных заготовок;
2. при небольшой плотности зубцов уменьшается нагрузка на площадь заготовки;
3. при большом количестве режущих кромок напряжение при выполнении операций распределяется на всю поверхность пилы.

Размер зубцов. При определении размеров зубцов учитывайте следующие рекомендации.

1. Зубцы стандартных размеров подходят для разделки тонкого материала и фигурной резки.
2. Крупные зубцы приспособлены для глубоких пропилов.
3. Режущие кромки малой высоты — оптимальный выбор для разделки тонкостенных листов.

Шаг зубцов полотна ленточной пилы должен совпадать с параметрами ответной части на станке. Наиболее рационально при выборе инструмента пользоваться такими рекомендациями:

1. крупный постоянный шаг подходит для разделки тонкостенных листов небольших размеров;
2. частые равномерно расположенные зубцы удачны при раскрое больших полотен обрабатываемого материала;
3. ленты с переменными зубцами подходят для обработки мягкого материала (пластика, цветного металла, древесины).

Изображение № 1: Определение шага зубцов ленточной пилы

Производители разрабатывают к номенклатуре изделий специальные руководства по подбору шага зубцов для различных типов проката (цельных заготовок, профилей, листов, труб).Разводка зубцов определяет качество разделки материала, уровень вибраций во время операции и скорость стачивания инструмента.

Изображение №2: схемы разводок зубцов ленточной пилы

По этому параметру все полотна делят на 3 группы.

1. Волнистый профиль. Зубцы расположены в виде волны по всей длине полотна ленточной пилы, имеют разный угол наклона. Волнистый профиль используют для резки тонких материалов и заготовок небольших размеров.
2. Стандартная разводка. Элементы кромки размещены попеременно в обе стороны, один зуб — в центре. Стандартная разводка подходит для пиления крупных металлических секций на горизонтальных станках, контурного пропила и обработки материалов на оборудовании с вертикальной подачей.
3. Групповая разводка. Зубцы на кромке расположены попарно с левой и правой сторон. Такие инструменты обеспечивают максимальную скорость и чистоту срезов при небольшой нагрузке на режущую деталь.

Качество заточки определяют на глаз, ориентируясь на такие критерии:

1. острота зубцов;
2. однородность материала режущей кромки;
3. ровность линии кромки.

Важно! Уточните при покупке, можно ли полотно затачивать и сколько допускается циклов обновления режущей кромки

Инструкция по работе ленточнопильных станков

При работе на ленточнопильных станках нужно учитывать определенные моменты:

1. Перед выполнением операций оператор задает на станке параметры по углу наклона, глубине и длине реза, по месту совершения операции, по скорости движения и натяжению полотна.
2. Под каждый вид обрабатываемого материала подбирается свое ленточное полотно, которое различается как по конструкции режущих элементов (зубьев), так и по материалу их изготовления.
3. Крупногабаритные станки устанавливаются на полу на цельную опору, а малогабаритные модели можно установить на столе, верстаке или на специальной подставке.
4. Ленточные полотна, которые периодически нуждаются в замене, продаются свернутыми с бухты. При установке на агрегат лента нужного размера спаивается в кольцо, а сварной шов на ней зашлифовывается.
5. Стоит учитывать, что с тонким полотном можно пилить быстрее, но более толстая лента реже рвется.
6. Все работы на ленточнопильном оборудовании должны выполняться в строгом соответствии с нормами безопасности, и оператор должен хорошо разбираться в технологии производственного процесса.
