Как выяснить качество бетона перед заливкой
Точно узнать определенные характеристики смеси можно только в лаборатории, которая работает на каждом крупном предприятии. Ведь бетоны М350 или М400 выглядят почти так же, как и М100. Заказывая партию, клиент вынужден доверять паспорту и документам на заказанную доставку, которые предъявляет водитель миксера. Для этого необходимо внимательно просмотреть предоставляемые сертификаты.
Далее следует обратить внимание на указанную производителем марку, а также время, когда выписаны накладные. Ведь за день машина совершает много рейсов, и предъявляемые документы на выгрузку могут не соответствовать фактически доставленной партии на стройплощадку
Также существуют признаки, по которым опытные мастера могут приблизительно оценить марку.
Деревянный молоток: для чего нужен?
Фото 4 — Киянка деревянная Stanley 1-57-046 Киянка – молоток из твердых пород дерева. Основной инструмент столяра, чаще всего, применяется с долотами и стамесками, на рукоятке которых имеется кольцо обжимное, поскольку удары деревянным молотком непосредственно по рукоятке режущего инструмента более мягкие, чем удары молотком металлическим, что предохраняет рукоятки от повреждений.
Предлагаются с деревянной ручкой или металлической.
Подразделяются на:
- столярные;
- слесарные;
- токарные.
Используются для кровельных работ, мебельной сборки, слесарных и монтажных работ.
| 200 гр | в основном для укладки плитки тротуарной, а также при работе с долотом или стамеской |
| 500 гр | киянка резиновая, имеет резиновую ударную головку, поэтому применяется для исправления разных дефектов на материалах, особо чувствительных к воздействию |
| TOPEX 500 г 02A050 | вес, кг: 0,49 габариты, мм: 45 x 125 x 315 деревянный молоток незаменим для подбивания другого инструмента, например, долота или стамесок, прямоугольная головка из древесины твердых пород гарантирует долговечность и прочность инструмента, удобная рукоятка, древесина защищена от впитывания влаги, благодаря чему инструмент всегда остается легким |
Кирочка
Молоток-кирочка применяется в печных, каменных и плиточных работах. Для каменщика просто незаменимая вещь. Различаются по весу и форме, но несущественно.
Фото 5 — Молоток-кирочка MATRIX 21826 500 г
Затыльник кирочки заостренный и плоский, слегка загнутый книзу, похожий на кирку, что и послужило названием.
При помощи кирочки аккуратно оббивают камни, разбивают кирпичи и плитки на разные части, нужной формы и размера, исправляют дефекты кладки, готовят под облицовку поверхность стены.
Урегулированы МКИ 1 ГОСТ 11042 90.
Молоток гвоздодер
Основное предназначение – слесарные, столярные работы, демонтаж. Надежный захват без проскальзывания обеспечивает мягкие накладки с отверстиями на рукоятках. При ударе эффективно гасит вибрацию.
Титановый гвоздодер – лидер по прочности и надежности.
Фото 6 — Титановый Stiletto MILWAUKEE TBM 14 TBM-RMC + SR
Стандарты инструмента оговорены ГОСТом 11042 90.
Срок службы гвоздодера продолжительный, поскольку при изготовлении применялась ковка.
Молоток может быть:
- с прямым гвоздодером для плотницких работ;
- цельнометаллическим, что выдерживает большие нагрузки;
- с магнитом (есть выемка под гвоздь с небольшим магнитом).
Лучшие модели Тruper
| Модель | Описание |
| 0.48 кг; используется как в домашнем быту, так и столярных мастерских. |
| 0,57 кг; в столярных мастерских; |
| 0,5 кг; для столярных работ; практичная и эргономичная рукоятка из ореха американского. |
TRUPER MOR-20X
Truper MOR-20F 16663
Truper MOR-20 16660Лучшие модели Матрикс
| Модель | Описание |
| 0, 45 кг. Для монтажных работ. Рукоятка из фибергласса. |
Matrix 10446Лучшая модель Энкор
| Модель | Описание |
| вес – 0,45 кг. Для монтажных работ. Рукоятка из фибергласса. Магнит, встроенный в боек, фиксирует гвоздь. |
Энкор 23022Что мне необходимо знать про молотки? Ключевые виды молотков, технические специфики
Бывают:
- слесарный;
- столярный;
- молот;
- киянка (древесный молоток);
- кувалда;
- молоток Физделя;
- молоток Кашкарова;
- скальный молоток;
- отбойный молоток.
Фото 1 — Кувалда GRAPHITE ROUND Stanley 1-54-924
Столярный молоток — инструмент с раздвоенным выступом-зубцом, что удобно для выдергивания гвоздей.
Долото применяют при облицовке кромок и углов в каменотесной работе. По нему бьют киянкой. Сделана она из древесины, а с двух сторон у нее имеются бойки.
Порой ударная часть инструмента из мягкого материала — меди, резины, свинца. Их применяют для щадящего удара, чтобы не повредить деталь.
В невесомости применяется инструмент, что не отскакивает при ударе. Его полый боёк заполнен металлической тяжёлой дробью.
Делают инструменты разных видов, форм, размеров, оговоренные по ГОСТу 11042-90.
| Вес | Молоток |
| 400 г и 500 г | Слесарные |
| 600 г и 800 г | Строительные |
| 4-16 кг | Кувалды |
Конструкция инструмента
Основная часть – целостный кусочек стали с содержанием углерода. Рукоять древесная, в основном, из бука, березы, ясеня, дуба, граба, клена или рябины.
Главное! Для рукояти не подходит сосна, осина, ель и ольха.
Модели с фиберглассовой ручкой считаются хорошими — крепкие, не боятся сырости, превосходно гасят удар, никогда не соскакивают с ручки. Фиберглассовые рукояти и снаружи красивы, и держать их удобнее в руке.
Фото 2 — Зубр цельнокованый, с фиберглассовой ручкой, 500 г
Модель с цельной ручкой из металла комфортный, но его стоит при приобретении выверить: ударить таким же молотком по поверхности — хороший инструмент и рукоять не оставляют следов.
Вопрос №1: как подобрать молоток и какой предпочтительнее?
Ответ: необходимо следовать целями и сферой использования.
| Наименование | Размеры | Усреднённый вес | Использование |
| Молот | Высота молота в мм зависит от веса бабы и бывает от 1830 мм до 3500 мм | От 0,5 кг до девяти килограмм, в больших кузницах – от 40 до 100 кг, на сталелитейных и металлических заводах до 50 тонн | Для нанесения ударов при разбивании камней, кованные изделия металлов |
| Слесарный молоток | Вес в граммах | 300-500 г – для домашнего и бытового использования, более крупный – 2 кг | Работы с изделиями из металла, производство ударов по рубящему инструменту или по керну |
| Столярный молоток | Длина ручки – от 20-30 см | 250-450 г | Для забивания либо извлечения гвоздей в столярном или плотничном ремесле |
| Киянка (древесный молоток) | 130х90х60мм | 300 г | Установка, демонтаж, формовка материалов и конструкций |
| Кувалда | Вес в кг | От 3 до 15 кг | Демонтажные и установочные работы (разбивание стен, вбивания столбиков и труб в землю) |
| Молоток Физделя | Ударная часть молотка завершается стальным шариком O17,5 мм | 250 г | Проверка прочности бетона |
| Молоток Кашкарова | 253х40х53мм | 1,5 кг | Проверка прочности бетона на сжатие ударным способом |
| Скальный молоток | 290 мм | 600 г | В скалолазании, альпинизме, спелеологии, для набивки и снятия скальных крючьев, отделки краев скальных выступов, пробивки шлямбурных дырок |
| Отбойный молоток | Усреднённый размер хвостовика O 24 мм, длина 70 мм | От 3 до тридцати килограмм | Вырубка в стенках проемов и ниш, демонтаж кирпично-бетонных сооружений капитального типа, разрушение замерзшего или тяжёлого грунта, убирание старого полотна дороги |
| Молотки кровельные | МКР-1 – 300х118х50 мм МКР-2 – 340х160х67 мм | Не больше 0,6 — 0,75 кг | Для работ связанных с кровлей, разравнивание и уплотнение фальцев |
молоток шмидта инструкция по применению .
| Молоток Шмидта – проверяем бетон на прочность без лаборатории. |
Нажми для просмотра |
| ||||||||||
| Молоток Шмидта 225А для измерения прочности бетона. Склерометр – краткая инструкция |
Нажми для просмотра |
| ||||||||||
| Автоматический измеритель прочности бетона ОНИКС-1.ОС.060Э |
Нажми для просмотра |
| ||||||||||
| Измеритель прочности бетона ОНИКС-1.ОС |
Нажми для просмотра |
| ||||||||||
| Видеоотчёт №8. Молоток Шмидта ОМШ-1Э |
Нажми для просмотра |
| ||||||||||
| Проверка прочности бетона, склерометр. Молоток Шмидта |
Нажми для просмотра |
| ||||||||||
| Применение измерителя прочности бетона(склерометр) ИПС-МГ4.04 |
Нажми для просмотра |
| ||||||||||
| Для контроля набора прочности бетона в ПСК ЭНЕРГИЯ используют Молоток Кашкарова |
Нажми для просмотра |
| ||||||||||
| Применение измерителя прочности бетона ПОС-50МГ4 |
Нажми для просмотра |
| ||||||||||
| Как измерить прочность бетона? Как проверить прочность бетона фундамента? Молоток Шмидта |
Нажми для просмотра |
| ||||||||||
| Склерометр RGK SK 60 |
Нажми для просмотра |
| ||||||||||
| Молоток Шмидта Original SCHMIDT Тип L |
| BM: Марка и класс бетона – в чем разница? |
Нажми для просмотра |
| ||||||||||
| Как проверить качество бетона? |
Нажми для просмотра |
| ||||||||||
| Concrete Test Hammers: Schmidt Rebound Hammer Portfolio from Proceq |
Нажми для просмотра |
| ||||||||||
| Original Schmidt Live Молоток для контроля прочности бетона обзор отзывы |
Нажми для просмотра |
| ||||||||||
| Склерометр RGK SK-60 (обзор) |
Нажми для просмотра |
| ||||||||||
| Измеритель прочности бетона ударно-импульсный (склерометр) ОНИКС-2 |
Нажми для просмотра |
| ||||||||||
| Молоток для контроля бетона SilverSchmidt/молоток Шмидта |
Нажми для просмотра |
| ||||||||||
| Молоток Кашкарова у студентов |
Нажми для просмотра |
| ||||||||||
| Замер прочности бетона. Молоток Шмидта . Измеритель прочности бетона Проверка бетона. Русский Дворъ. |
Нажми для просмотра |
| ||||||||||
| Проверка бетона на набор прочности прибором |
Нажми для просмотра |
| ||||||||||
| Молоток Шмидта SilverSchmidt PC N для испытания бетона |
Молоток Шмидта: инструкция по применению
Начинают испытание с выбора подходящего участка на поверхности объекта. Затем прибор ударным механизмом прижимается к участку исследуемого объекта.
Плавный нажим выполняют сразу двумя руками — до появления звука удара бойка о поверхность.
После удара на шкале появляется числовое значение показателя твёрдости.
Взаимосвязь между силой сжатия на бетон и его прочностью следующая:
- наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
- обычный, застывший, бетон — от 10 до 70 Мпа;
- отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
- сверхпрочный выдерживает сжатие более 100Мпа.
Чтобы ручной измеритель показал достоверный результат, выполните не менее 9 измерений с минимальным расстоянием между пробами в 25 мм.
«Технические хитрости»
Чтобы случайно не протестировать один участок дважды, поверхность бетона маркируют — например, рисуют 9 квадратов.
Каждый бетонный квадрат замеряют, фиксируя результат для последующего анализа. Измерение не засчитывается (подлежит повтору на другом участке), если боек ударил по поверхности, скрывающей пустоту.
Все 9 проб могут быть идентичными по величинам или немного расходиться. Анализ данных строится на выведении среднего арифметического из результатов по 9 ударам.
Не применяйте прибор в сложных условиях, изменяющих характеристики материала (повышенные / пониженные температуры, воздействие механических, термических или химических агентов).
Отрывок, характеризующий Молоток Физделя
– И где нам, князь, воевать с французами! – сказал граф Ростопчин. – Разве мы против наших учителей и богов можем ополчиться? Посмотрите на нашу молодежь, посмотрите на наших барынь. Наши боги – французы, наше царство небесное – Париж. Он стал говорить громче, очевидно для того, чтобы его слышали все. – Костюмы французские, мысли французские, чувства французские! Вы вот Метивье в зашей выгнали, потому что он француз и негодяй, а наши барыни за ним ползком ползают. Вчера я на вечере был, так из пяти барынь три католички и, по разрешенью папы, в воскресенье по канве шьют. А сами чуть не голые сидят, как вывески торговых бань, с позволенья сказать. Эх, поглядишь на нашу молодежь, князь, взял бы старую дубину Петра Великого из кунсткамеры, да по русски бы обломал бока, вся бы дурь соскочила! Все замолчали. Старый князь с улыбкой на лице смотрел на Ростопчина и одобрительно покачивал головой. – Ну, прощайте, ваше сиятельство, не хворайте, – сказал Ростопчин, с свойственными ему быстрыми движениями поднимаясь и протягивая руку князю.
Механические методы исследования показателей бетонной смеси
Таблица видов бетона.
Самый старый и популярный способ определения прочности материала на сжатие называется методом стандартных образцов. Для проведения исследования из бетонной смеси изготавливаются контрольные образцы, представляющие собой кубы с длиной сторон в 20 см. Для проведения испытаний кубы должны иметь срок выдержки не менее 28 дней. Затем готовые образцы устанавливаются под пресс и сжимаются до полного разрушения. Показатели нагрузки, при которых произошло разрушение, фиксируются, а затем с их помощью осуществляется расчет прочности монолита.
Неразрушающий контроль бетона производится специальными механическими приспособлениями. При этом используются методы, определяющие свойства монолита при воздействии на него определенными инструментами. Учитываются показания приборов при таких манипуляциях, как скалывание, отрыв, пластическая деформация и некоторые другие.
Методы проверки бетона при помощи молотков Физделя и Кашкарова
Принцип действия испытательных механизмов основан на показателях глубины попадания прибора в толщу поверхностного слоя бетонного монолита. В качестве примера можно рассмотреть молоток Физделя, при ударах которым на поверхности материала остаются лунки. Диаметры лунок и определяют прочностные характеристики бетона.

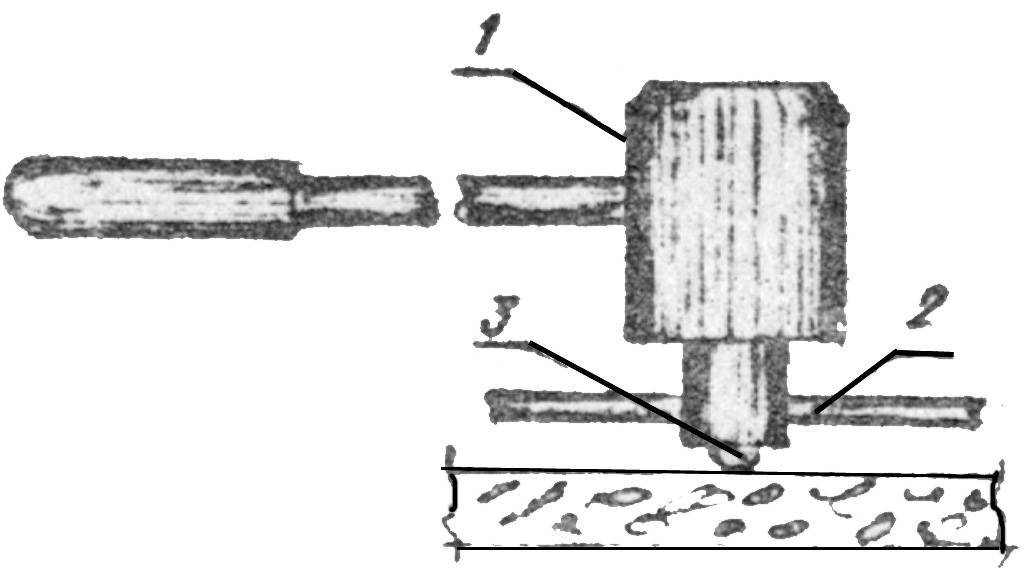

Устройство молотка Кашкарова.
Затем осуществляются 10-12 средних по силе ударов по поверхности участка, выбранного для испытания. Отпечатки от молотка должны находиться на расстоянии не менее 3 см друг от друга.
После этого при помощи штангенциркуля и специальной линейки производятся измерения диаметров лунок. Каждое измерение производится с точностью до десятых долей миллиметра сначала в одном направлении лунки, затем в строго перпендикулярном. На основании полученных сведений и данных о диаметре отпечатков лабораторных образцов, взятых за стандарт, составляется тарировочная кривая, позволяющая произвести определение прочности бетона на сжатие.
Кроме того, определить прочностные характеристики монолита можно и при помощи молотка Кашкарова. Принцип действия данного инструмента так же, как и молотка Физделя, основан на свойствах пластической деформации. Конструкционно молоток Кашкарова представляет собой прибор, в который, кроме рабочего органа, введен и контрольный стержень. За счет этого прибор оставляет не одинарный, а двойной отпечаток. Один располагается на поверхности исследуемого объекта, а другой — на контрольном стержне. Анализ отпечатков и оставленных диаметров лунок позволяет произвести расчеты прочности бетона на сжатие.
Исследования свойства бетона при помощи склерометра и пистолетов
Таблица соотношения прочности бетона.
Инструменты, которые применяются для определения прочностных характеристик бетонного монолита на основании свойств упругого отскока, оснащены стержневым ударником, или бойком. Примером таким инструментов могут служить пистолеты Борового и ЦНИИСКа, склерометр КМ и молоток Шмидта.
Исследования определяют величину силы отскока ударника, которая при испытаниях отражается на шкале механизма. Как правило, сила энергии пружины при опыте должна иметь постоянное значение.
Спуск стержневого ударника производится самостоятельно при соприкосновении инструмента с поверхностью. В склерометр КМ встроен боек, имеющий определенное значение массы. При помощи пружины, которой задана жесткость, производится удар по ударнику из металла, прижатому к испытываемой поверхности.
Методы контроля прочности бетона, основанные на показателях отрыва со скалыванием, позволяют определить характеристики монолита не на поверхности, а в теле элемента. Для исследований используются участки, лишенные металлической арматуры.
Методы установления прочности бетона.
В толщу бетона устанавливаются специальные анкеры, при помощи которых затем производится исследование прочностных характеристик бетона неразрушающим способом.
На сегодняшний день описанные методы неразрушающего контроля прочности бетона считаются самыми точными, так как используют для расчетов зависимость, в которой могут изменяться всего лишь 2 параметра: величину фракций наполнителя бетонного раствора и его тип. При этом недостатками неразрушающего контроля прочности бетона является высокая трудоемкость в комплексе с невозможностью использования данных методов при высокой армированности материала. Кроме того, при испытаниях происходит частичное повреждение поверхности исследуемого монолита.
Обзор лучших марок молотков от ЭтотДом
При приобретении всегда начинаешь обращать внимание, какая фирма изготовила и кто изготовитель. Фаворитами остаются:. Фаворитами остаются:
Фаворитами остаются:
- Зубр;
- Тruper (особенно Truper MOR-20F 166634).
| Марка | Страна-производитель | Специфики |
|---|---|---|
| FATMAX XTREME WELDED FRAMING | Мексика | Запатентованный боек с увеличенной на 25% площадью. Вес головки – 453 гр. Длина 320 мм. Антивибрационная накладка на ручке. Хороший баланс головки молотка. |
| Stanley FATMAX -51276 | Мексика | Запатентованный боек с увеличенной на 25% площадью. Вес головки – 453 гр. Длина 320 мм. Антивибрационная накладка на ручке. Хороший баланс головки молотка. |
| GROSS | Тайвань | Слесарные молотки с фиберглассовой ручкой. Молотки — гвоздодеры. |
| Kraftool | Германия | Квалифицированные инструменты для слесарных (большие нагрузки). |
| Picard | Германия | Не дешёвые и недорогие квалифицированные молотки. |
| Кобальт | Российская Федерация | Слесарный цельнокованный молоток из закаленного стального бойка и двухкомпонентной рукояти. |
| Aist Aist | Испания, Чехия | Рихтовочные молотки с круглой формой бойка и древесной ручкой. |
| Kraftool | Германия | Молотки из цельнокованной стали для столярных и слесарных работ, молотки-гвоздодеры. |
| FIT | КНР | Квалифицированный молоток для слесарных и столярных работ. |
Как подобрать инструмент правильно?
https://youtube.com/watch?v=yMRG9X-vSM4
Как визуально определить марку бетона?
Обратить внимание на оттенок смеси. Светло-коричневый говорит об избытке песка, рыжеватый – о шлаковых добавках или наличии глины. Раствор должен быть равномерного, серого оттенка
Впрочем, изменение цвета смеси может зависеть от присутствия различных добавок. Определить качество бетона можно, если отлить часть в отдельную емкость (ведро, смоченную форму). На растворе не должны появляться лужицы воды. При заливке на поверхности не должны образовываться расслоения и трещины. Если бетон падает «лепешкой», а отдельно льется цементное молочко, это можно считать признаком низкого качества предоставленной смеси
Раствор должен быть равномерного, серого оттенка. Впрочем, изменение цвета смеси может зависеть от присутствия различных добавок. Определить качество бетона можно, если отлить часть в отдельную емкость (ведро, смоченную форму). На растворе не должны появляться лужицы воды. При заливке на поверхности не должны образовываться расслоения и трещины. Если бетон падает «лепешкой», а отдельно льется цементное молочко, это можно считать признаком низкого качества предоставленной смеси.
Но точно проверить бетонную смесь можно только в условиях специализированной лаборатории, и чаще всего – после набора прочности. Поэтому при заливе основного фундамента необходимо отлить кубики размером 100х100х100 мм и оставить для затвердения в стандартных условиях. После полного созревания (28 суток) образцы следует отправить для проведения испытаний в лабораторию.
Обратные (инерционные) молотки
Обратными молотками (инерционными молотками, съемниками) называются приспособления для правки металлических изделий в тех ситуациях, когда доступ к их тыльной стороне затруднен или вовсе невозможен. В простейшем случает такой молоток состоит из стержня с верхней неподвижной рукояткой (упором), на котором расположена тяжелая подвижная рукоятка (скользящий груз). В нижней части стержня монтируется зажим или патрон для рабочего инструмента — рихтовочного крюка, съемника и т.д.
Работает данный молоток просто: рабочая часть инструмента крепится к нуждающемуся в правке листу или детали, а подвижной рукояткой ритмично наносятся удары по неподвижному упору — возникающие при этом импульсы, направленные вверх, заставляют металл деформироваться.
Сегодня существует большое разнообразие ударных молотков, которые находят применение для рихтовки кузовов автомобилей и в автомастерских.
Как визуально определить марку бетона?
Обратить внимание на оттенок смеси. Светло-коричневый говорит об избытке песка, рыжеватый – о шлаковых добавках или наличии глины
Раствор должен быть равномерного, серого оттенка. Впрочем, изменение цвета смеси может зависеть от присутствия различных добавок.
Определить качество бетона можно, если отлить часть в отдельную емкость (ведро, смоченную форму). На растворе не должны появляться лужицы воды.
При заливке на поверхности не должны образовываться расслоения и трещины.
Если бетон падает «лепешкой», а отдельно льется цементное молочко, это можно считать признаком низкого качества предоставленной смеси.
Но точно проверить бетонную смесь можно только в условиях специализированной лаборатории, и чаще всего – после набора прочности. Поэтому при заливе основного фундамента необходимо отлить кубики размером 100х100х100 мм и оставить для затвердения в стандартных условиях. После полного созревания (28 суток) образцы следует отправить для проведения испытаний в лабораторию.
Устройство и принцип работы
Конструкции большинства склерометров состоят из следующих элементов:
- плунжер ударного типа, индентор;
- корпус;
- ползунки, что оснащены стержнями для направления;
- конус в основе;
- кнопки стопора;
- штоки, что обеспечивает направленность функционирования молотка;
- колпачки;
- кольца разъема;
- задняя крышка прибора;
- пружина со сжимающими свойствами;
- предохраняющие элементы конструкций;
- бойки с определенным весом;
- пружины с фиксирующими свойствами;
- ударяющие элементы пружин;
- втулка, что направляет функционирование склерометра;
- войлочные кольца;
- индикаторы шкалы;
- винты, что осуществляют процесс сцепки;
- гайки контроля;
- штифты;
- пружины предохранения.
Функционирование склерометра имеет основу в виде отскока, характеризующегося упругостью, что формируется при измерениях импульса удара, который возникает в конструкциях при их нагрузке. Устройство измерителя произведено так, что после осуществления ударных действий об бетон пружинная система дает ударнику возможность сделать свободный отскок. Градуированная шкала, вмонтированная на приборе, вычисляет искомый показатель.
Устройство

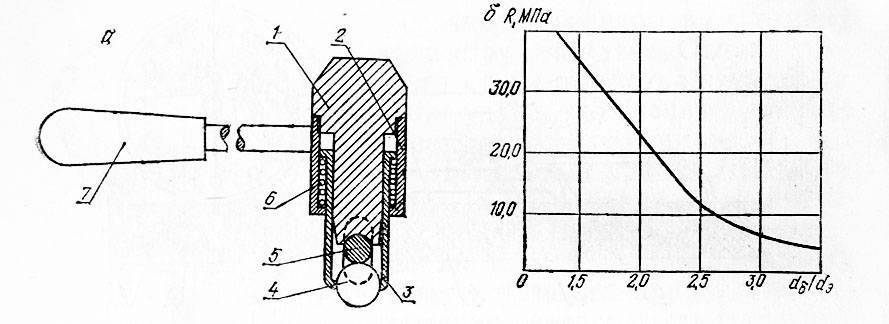

Молоток с шариковой головкой, изобретённый И.А. Физделем, представляет собой инструмент, в боёк которого завальцован шарик из закалённой стали (используются шарики от соответствующих подшипников). Сам инструмент предельно прост и состоит из следующих частей:
- Блока/носика.
- Деревянной ручки длиной 300 мм.
- Корпуса бойка.
- Посадочного гнезда под шарик.
- Шарика.
Молоток Физделя требователен к размерам и массе отдельных элементов. Так, масса молотка должна составлять 250 г, а диаметр шарика – 17,483 мм. Это существенно, ибо на вторичном рынке нередко встречаются б/у молотки Физделя, которые ранее использовались, например, для наклёпывания автомобильных рессор (твёрдость шарика, изготовленного из сталей типа ШХ15, достигает 62…64 HRC). Естественно, что рабочие характеристики такого инструмента не отвечают эталонным (в частности, шарик часто заклинивается), а потому и полученными результатами невозможно воспользоваться.
Механические методы исследования показателей бетонной смеси
Самый старый и популярный способ определения прочности материала на сжатие называется методом стандартных образцов. Для проведения исследования из бетонной смеси изготавливаются контрольные образцы, представляющие собой кубы с длиной сторон в 20 см. Для проведения испытаний кубы должны иметь срок выдержки не менее 28 дней. Затем готовые образцы устанавливаются под пресс и сжимаются до полного разрушения. Показатели нагрузки, при которых произошло разрушение, фиксируются, а затем с их помощью осуществляется расчет прочности монолита.
Неразрушающий контроль бетона производится специальными механическими приспособлениями. При этом используются методы, определяющие свойства монолита при воздействии на него определенными инструментами. Учитываются показания приборов при таких манипуляциях, как скалывание, отрыв, пластическая деформация и некоторые другие.
Методы проверки бетона при помощи молотков Физделя и Кашкарова
Принцип действия испытательных механизмов основан на показателях глубины попадания прибора в толщу поверхностного слоя бетонного монолита. В качестве примера можно рассмотреть молоток Физделя, при ударах которым на поверхности материала остаются лунки. Диаметры лунок и определяют прочностные характеристики бетона.
Устройство молотка Кашкарова.
Затем осуществляются 10-12 средних по силе ударов по поверхности участка, выбранного для испытания. Отпечатки от молотка должны находиться на расстоянии не менее 3 см друг от друга.
После этого при помощи штангенциркуля и специальной линейки производятся измерения диаметров лунок. Каждое измерение производится с точностью до десятых долей миллиметра сначала в одном направлении лунки, затем в строго перпендикулярном. На основании полученных сведений и данных о диаметре отпечатков лабораторных образцов, взятых за стандарт, составляется тарировочная кривая, позволяющая произвести определение прочности бетона на сжатие.
Кроме того, определить прочностные характеристики монолита можно и при помощи молотка Кашкарова. Принцип действия данного инструмента так же, как и молотка Физделя, основан на свойствах пластической деформации. Конструкционно молоток Кашкарова представляет собой прибор, в который, кроме рабочего органа, введен и контрольный стержень. За счет этого прибор оставляет не одинарный, а двойной отпечаток. Один располагается на поверхности исследуемого объекта, а другой — на контрольном стержне. Анализ отпечатков и оставленных диаметров лунок позволяет произвести расчеты прочности бетона на сжатие.
Исследования свойства бетона при помощи склерометра и пистолетов
Таблица соотношения прочности бетона.
Инструменты, которые применяются для определения прочностных характеристик бетонного монолита на основании свойств упругого отскока, оснащены стержневым ударником, или бойком. Примером таким инструментов могут служить пистолеты Борового и ЦНИИСКа, склерометр КМ и молоток Шмидта.
Исследования определяют величину силы отскока ударника, которая при испытаниях отражается на шкале механизма. Как правило, сила энергии пружины при опыте должна иметь постоянное значение.
Спуск стержневого ударника производится самостоятельно при соприкосновении инструмента с поверхностью. В склерометр КМ встроен боек, имеющий определенное значение массы. При помощи пружины, которой задана жесткость, производится удар по ударнику из металла, прижатому к испытываемой поверхности.
Методы контроля прочности бетона, основанные на показателях отрыва со скалыванием, позволяют определить характеристики монолита не на поверхности, а в теле элемента. Для исследований используются участки, лишенные металлической арматуры.
Методы установления прочности бетона.
В толщу бетона устанавливаются специальные анкеры, при помощи которых затем производится исследование прочностных характеристик бетона неразрушающим способом.
На сегодняшний день описанные методы неразрушающего контроля прочности бетона считаются самыми точными, так как используют для расчетов зависимость, в которой могут изменяться всего лишь 2 параметра: величину фракций наполнителя бетонного раствора и его тип. При этом недостатками неразрушающего контроля прочности бетона является высокая трудоемкость в комплексе с невозможностью использования данных методов при высокой армированности материала. Кроме того, при испытаниях происходит частичное повреждение поверхности исследуемого монолита.
Как сделать молоток своими руками
Сделать инструмент для личного пользования можно и самостоятельно. Процесс изготовления достаточно трудоемкий, так как нужно правильно подготовить металлическую составляющую, ручку и произвести качественную сборку.
Самым популярным видом молотка является слесарный, который активно используется в быту и обладает многофункциональностью. Изготовить такой вариант намного сложнее, чем, например, киянок из дерева.
Как сделать молоток своими руками в домашних условиях:
- В первую очередь, нужно подобрать «правильную» сталь. А потом приступить к формированию чертежей и самому изготовлению. Идеальным материалом для изготовления головки станет инструментальная высокоуглеродистая сталь. Лучше сразу найти брусочек нужных параметров. А потом правильно обработать заготовку.
- Далее нужно подготовить чертеж молотка с размерами. Такой эскиз поможет точно следовать плану и сделать головку максимально правильно.
- На токарном станке обточить кусок стали в соответствии с указанными параметрами в чертеже. Это поможет сделать металлическую часть молотка максимально гладкой. Придерживаясь точных параметров из чертежа, удастся получить точный и эффективный вариант вершины.
- В готовом основании головки нужно просверлить отверстие, в котором будет фиксироваться рукоятка. Чтобы не сделать дырку слишком большой, стоит заранее хотя бы продумать поперечное сечение ручки.
- Следующим этапом станет изготовление ручки. Для этого изначально изготавливается чертеж для ручки молотка. Можно выбрать наиболее подходящий и удобный вариант рукоятки.
- На столярном станке изготавливается рукоять из твердой породы дерева. В некоторых случаях можно сделать металлическую ручку, но придется применить все мастерство и навыки, чтобы сделать подходящую фигуру. После изготовления базовой формы, нужно зашлифовать поверхность, чтобы убрать малейшие сколы и торчащие волокна древесины.
- Потом нужно насадить головку на готовую рукоятку. Ручка должна плотно войти в отверстие металлической детали. Дополнительным креплением станет клин, который вбивается в середину поперечного сечения деревянной ручки. Вгоняется клинок через верхнее отверстие в головке молотка.
- Далее нужно нанести защитное покрытие на металлическую составляющую инструмента и обработать само дерево. После этого инструмент будет полностью готов к работе.
Сделанный своими руками молоток должен хотя бы приблизительно соответствовать требованиям ГОСТ. Если даже и будут присутствовать отличия, то для бытового использования инструмент точно сгодится. Главное, чтобы он был крепким и надежным.
Молотки могут иметь разную форму, массу, устройство и величину, но основной функцией инструмента остается усиление удара человека на другой предмет. Чаще всего инструмент используется для вколачивания или забивания гвоздей, свай, соединения пазов и выравнивания плитки. Принцип строения и другие характеристики зависят от вида приспособления. Также нужно умело обращаться с приспособлением, так как это весьма серьезный инструмент, который может нанести значительные увечья.
