Обратный клапан

Обратный клапан поддержки давления

Существует несколько конструкций обратных клапанов для трубопроводов с общим принципом работы. Все они должны обеспечивать однонаправленное движение рабочей жидкости, для чего внутри имеют запорный механизм. Он открывается по направлению потока, не препятствуя ему, а при попытке обратного тока воды незамедлительно закрывается.

Обычный обратный клапан состоит из:

• корпуса;
• запорно-регулирующего элемента (рабочего органа);
• пружины (в ряде моделей она отсутствует).

Энергия напора воды, текущей в прямом направлении, отжимает запорный элемент от седла, создавая тем самым рабочее окно для беспрепятственного движения жидкости. А при изменении тока на обратный этот затвор под действием пружины и водного давления возвращается на исходное место, перекрывая трубопровод.

Изделия данного вида трубной арматуры различаются конструктивно, используемыми при штамповке материалами, а также способом крепежа к трубам. При этом практически все разновидности обратных клапанов могут использоваться при монтаже насосных станций, но не всегда это бывает практично и целесообразно.

Конструктивные разновидности изделий

Запорный элемент может передвигаться параллельно, перпендикулярно и под углом к оси трубопровода. Чаще всего при сухих трубах он в седло опускается под собственным весом. Устройство обеспечивает нормальное давление в водопроводе, предотвращая обратный ток поставляемой к водоразбору воды.

Поэтому при монтаже отдельных моделей обратных клапанов необходимо следить не только за стрелкой направления потока, но и за правильностью расположения крышки, где размещена направляющая для движущейся запорной детали.

Внутренний запор в обратном клапане может быть выполнен в виде:

• золотника, состоящего из штока и запирающих тарелок;
• цельного либо разделенного на две створки диска;
• шарика с пружинящим механизмом и уплотняющими прокладками.

В клапанах с диаметром больше 400 мм диск при возвращении в седло достаточно сильно ударяется о корпус, что неизбежно ведет к поломке устройства. Чтобы избежать преждевременно износа арматуры, подобные затворы оснащают гидравлическими демпферами, которые делают ход диска плавным.

Однако в быту такие безударные обратные клапана не используются. В продаже есть более простые и дешевые аналоги.

Если обратный клапан нужен небольшого размера, то модель стоит выбирать либо шаровую, либо двустворчатую. В первом случае внутри перемещается небольшой шарик по и обратно движению воды, а во втором – перекрытие трубы производится за счет двух половинок диска закрепленных на одном стержне. Корпус обоих изделий получается малогабаритным из-за отсутствия внутри движущегося золотника с широким шагом перемещения.

Также существуют конструкции невозвратного типа с принудительным открытием/закрытием затвора. Управление потоком в этом случае производится за счет механических либо ручных устройств. Однако подобная обратно-запорная арматура в быту с насосными станциями не применяется. Она попросту для насосов не нужна.

Классификация по типу крепления

Помимо конструктивных различий в рабочем элементе обратные клапана, используемые для установки с насосными станциями, различаются и по способу крепления. Выбор здесь зависит от материала трубопроводов и технологии их соединения.

По способу соединения с трубами обратные клапана подразделяются на:

1. Муфтовые.
2. Фланцевые.
3. Межфланцевые.
4. Наварные (под сварку).

Первая разновидность с трубопроводами соединяется посредством резьбового перехода, а вторая подключается благодаря фланцам с уплотнителями. Межфланцевые обратные клапана вовсе не имеют собственных креплений, их фиксируют между фланцами других элементов водопровода с помощью длинных шпилек.

источник

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Рекомендации по выбору

В продаже можно встретить столько видов, типов и разновидностей шлепанцев, что можно впасть в ступор: что купить? Знание критериев выбора поможет вам принять решение:

• для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: диафрагменные или гравитационные с одной лопастью;
• Производительность демпфера (обозначается Kvs, измеряется в м3 /ч) должна составлять
• материал, из которого изготовлено оборудование. Для бытовых целей оптимальным вариантом является пластик. Металл покупают только в двух случаях: стоит диафрагма или заслонка с электрическим или ручным управлением;
• по форме и размеру устройство должно свободно помещаться в существующее вентиляционное отверстие (воздуховод). Поэтому, прежде чем отправиться в торговую точку, необходимо произвести соответствующие замеры вытяжки: определить диаметр, если воздуховод круглый, и ширину вместе с высотой, если он прямоугольный или квадратный;
• При плохой тяге эффективный воздухообмен возможен только при принудительной вентиляции. Вентилятор может быть установлен как на приток – положительное давление в частном доме или квартире будет нагнетаться в вытяжной канал, так и на вытяжку. Однако во втором случае необходимо, во-первых, установить запорные вентили на оставшиеся вытяжные окна, а во-вторых, определить возможности вытяжного канала в управляющей компании, чтобы избыточный поток воздуха – не появился в квартирах выше. Например, если вы установите обратный клапан с электроприводом для вентиляции на кухне, то повышается вероятность обратного потока в туалет и ванную комнату не только из вентиляционной шахты, но и из воздуха, используемого на кухне в вашей собственной квартире;

1. для кухни – 60-90 м3/ч;
2. ванная комната – 25 м3/ч;
3. WC – 25 м3/ч;
4. совмещенный санузел – 50 м3/ч. Данные о количестве приточного воздуха при естественной тяге указываются в паспорте.

Место установки – многие приборы при отрицательных температурах не работают, например, “бабочка”.

Изготовление и установка обратного клапана своими руками

Цена на приборы для бытовых нужд довольно низкая, купить их может человек с любым уровнем достатка. Но его можно изготовить и самому из обычных фитингов для соединения трубопроводных систем.

Необходимые инструменты и материалы

Чтобы смастерить клапан своими руками понадобиться предварительно заготовить следующие материалы:

• стандартную муфту с внешней резьбой — послужит седлом для затвора;
• тройник с резьбой на внутренней поверхности для формирования корпуса;
• стальную пружину достаточной жёсткости;
• стальной шарик диаметром чуть меньше условного прохода тройника;
• пробку — заглушку с резьбой;
• ленту ФУМ.

Под рукой должны быть и такие инструменты, как:

• набор сантехнических ключей;
• рулетки;
• ножовки по металлу;
• плашки для нарезания резьбы.

Ход работ

Сборка клапана осуществляется таким образом:

• вкручивается муфта в один из патрубков тройника, расположенного сбоку его корпуса. Она должна перекрыть центральное отверстие на 2 мм, чтобы при работе изделия в него не выскакивал шарик;
• в боковое отверстие с обратной стороны вставляется шарик, затем пружина;
• этот патрубок наглухо закупоривается заглушкой на ленте ФУМ.

Важный момент в изготовлении — пружина должна быть правильно отрегулирована, чтобы она не отклонялась при уменьшении напора, но и не была чрезмерно тугой и не становилась препятствием для нормального функционирования системы.

Проведение монтажа как самодельных, так и заводских изделий выполняется в одинаковой последовательности:

• прекращение подачи транспортируемой среды в водопроводную систему в целом с помощью задвижки, либо отключение определённого участка, где будет выполняться монтаж;
• вырезание части трубы, соответствующую по размеру купленному прибору;
• нарезка резьбы на концах труб или присоединение фланцев (межфланцевый тип соединения);
• вкручивание изделия в резьбу на трубах или зажим клапана между фланцами с установкой герметизирующих прокладок;
• проверка герметичности соединений, неподвижности положения корпуса.

Правила монтажа и эксплуатации прибора

Общими правилами установки и эксплуатации для всех разновидностей обратных клапанов являются:

• необходимость учитывать движение рабочей жидкости и правильно размещать прибор так, чтобы стрелка на корпуса была направлена в ту же сторону, что и поток;
• место установки устройство должно быть со свободным доступом на случай ремонта, технического обслуживания или замены;
• подъёмные поворотные механизмы правильно ставить только в горизонтальном положении;
• для резьбовых соединений требуется дополнительная герметизация с применением ленты ФУМ, мотка льна или силикон;
• если прибор работает с грязными жидкостями, то на входе следует установить фильтр грубой очистки, так как среда с крупными включениями может повредить исполнительный механизм водного клапана;
• перед началом монтажа прибор должен быть проверен на герметичность.

Схема подключения

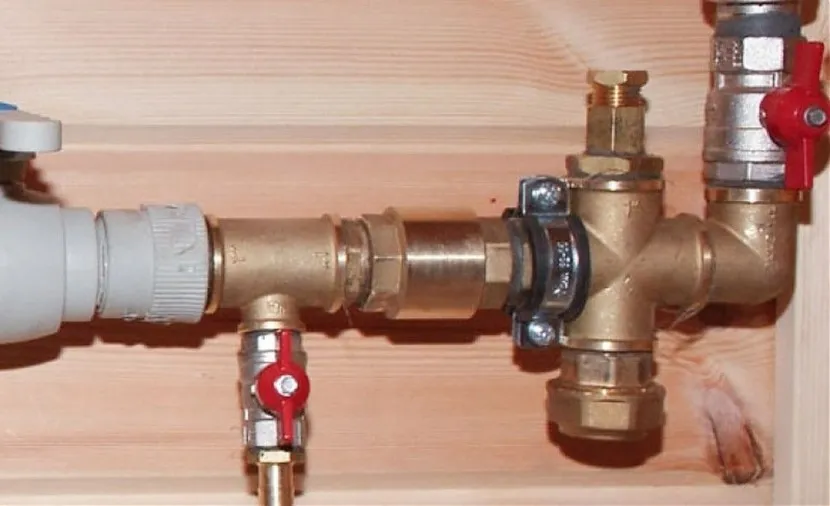

Варианты размещения обратного клапана представлены на фото:

Для защиты водомера

Для корректировки работы насосного оборудования

Основные детали

Устройство регулирующего клапана Устройство регулирующих клапанов включает: корпус, крышку (головку), седло, затвор (заслонка) и шток (шпиндель) с маховиком. Иногда маховик может быть заменен на автоматическое приспособление. Все составляющие объединены посредством корпуса. Рабочая материя подается вовнутрь устройства через корпус. Шпиндель, находящийся в головке (здесь же расположен уплотняющий сальник), заставляет затвор передвигаться, в результате чего открывается или закрывается отверстие, имеющееся в седле. Рабочий состав, поступая сквозь него, выходит с другой стороны. Поток может быть прямым или заворачивать.

Советы экспертов по выбору изделия

Выбрать обратный клапан для канализации, системы водоснабжения или отопления лучше в специализированном магазине, а не на рынке. Имеет значение качество, надежность, герметичность, длительность срока эксплуатации.

Установленный клапан на трубе. Источник osn.by

Необходимо поинтересоваться о гарантии безаварийной работы на изделие от завода-производителя. Качественные изделия всегда будут ее иметь.

К металлопластиковым трубам подходит дисковый клапан с муфтовым креплением, а для отопительной системы – поворотный тип изделия. Подбирать клапан для воды необходимо в соответствии с параметрами установленной системы, загрязненностью пропускаемой среды, способа крепления и требуемого размера.

Размещение устройства должно проходить с учетом направления потока. Особые требования должны быть к герметичности, чтобы не было пропуска жидкости, когда затвор будет закрыт.

Клапан с большим диаметром может стучать при работе. Если изделие имеет неподходящий или слишком большой диаметр, при монтаже около насоса будет периодически появляться дребезжащий звук.

Корпус клапана необходимо предохранять от механических повреждений в виде растяжений, изгибов, царапин и сжатия. Лакокрасочное корпусное покрытие защищает устройство от коррозии.

Фланцы при монтаже должны быть параллельны друг к другу. Соединительные болты должны устанавливаться со стороны фланцев крест на крест, по диагонали.

Заводская стрелка на корпусе должна совпадать с направлением потока воды, согласно технологической схемы.

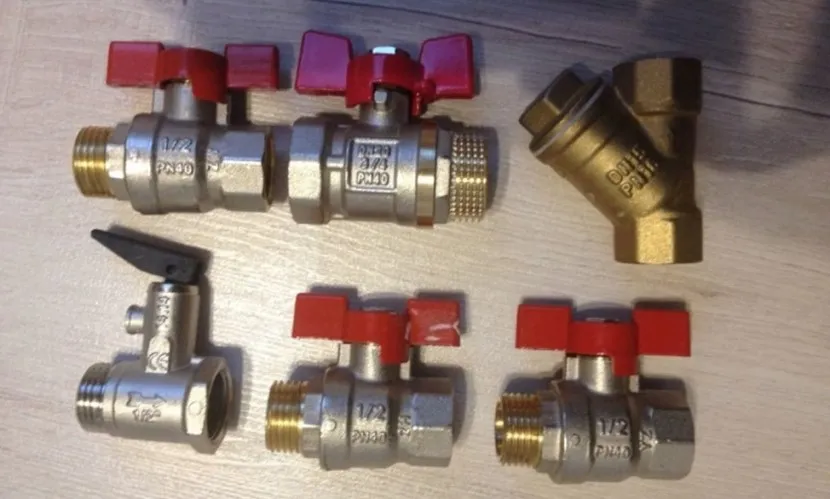

Клапаны для воды Источник chastnyjdom.ru

Если перед клапаном установить сетчатый фильтр – это продлит срок его эксплуатации.

Обратный клапан для воды

Механизм работает благодаря циркуляции воды в одну сторону. Он обеспечивает стабильность в работе водопровода, поддерживает требуемое давление и защищает систему от возможных аварий. Чаще всего, для водяных труб используют клапаны подъемного типа, чтобы впоследствии менять пружину.

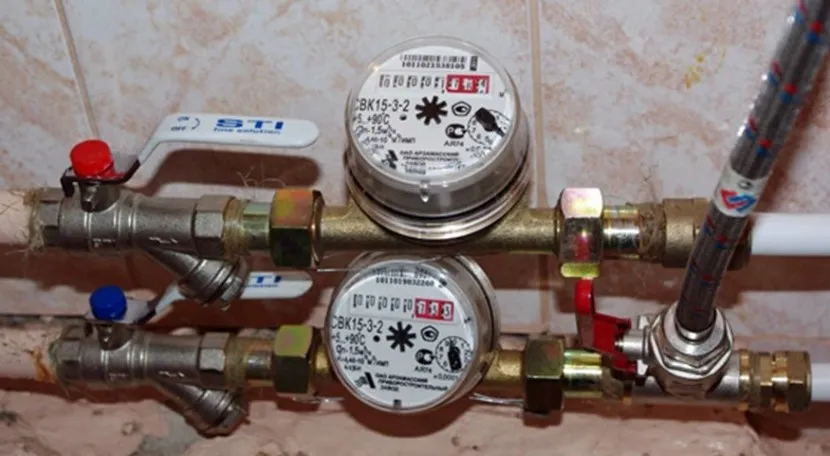

Вид установленных клапанов около счетчиков. Источник market.sakh.com

Обратный клапан на воду имеет скромные размеры. Наибольшее его бытовое применение рекомендовано в таких случаях:

1. Трубы водяной системы. При подаче горячей и холодной воды, идущей по разным трубам, затвор выравнивает разницу в давлении каждого потока до нормальных показателей.
2. Водонагреватель. Запорный элемент у входа при заполнении бака водой не дает нагретой жидкости циркулировать в другую сторону.
3. Индивидуальное отопление. Затвор выравнивает давление в полу, батареях, бойлере.
4. Прибор учета. Защищает счетчик от аварийных гидравлических ударов, нормализует работу турбинных показателей.
5. Автономная система. Предотвращает вытекание воды в скважину в случае выключения погружного насоса.

Клапаны обратного хода различаются по размерам. Специалисты отмечают размер в дюймах, где 1 дюйм равен 2, 5 см. Наиболее востребованы такие устройства:

• 1 дюйм (высокая пропуск воды, подходит всем трубам);
• 1/2 дюйма (слабая способность пропускать воду);
• 3/4 дюйма (качественна для труб маленького диаметра).

Устанавливают затворное устройство на трубе с водой в наиболее подходящем муфтовом варианте (двумя резьбовыми переходами). Иногда используют фланцевые и межфланцевые крепления. Выбор зависит от диаметра труб.

Латунный клапан Источник serviceyard.net

Регулировка и настройка

Процесс регулирования параметров вентиляционной системы сводится к обеспечению на всех участках сети указанного в проекте уровня притока и оттока воздуха. Это довольно сложно выполнить без специализированного оборудования и опыта.

Тем не менее, вы можете попытаться внести коррективы, основываясь на следующих рекомендациях:

• Имеет смысл отводить избыточный воздух на участки сети с пропускной способностью ниже расчетных значений.
• Допустимый допуск для расхода воздуха в приточных и вытяжных установках составляет 10%.
• В первую очередь регулируются заслонки, расположенные ближе всего к вентилятору. Необходимый уровень сопротивления воздушному потоку устанавливается плавным поворотом заслонки.
• Мощность вентилятора регулируется путем изменения скорости вращения лопастей.

Демпферы и вентиляционные клапаны позволяют быстро и эффективно регулировать параметры вентиляционной системы. Управление может осуществляться вручную или автоматически, что позволяет построить климатическую систему любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей больших зданий или промышленных объектов.

Глушитель собственного производства:

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Выбор места установки

Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:

• при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
• при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;

Клапан-жалюзи для установки на выходе вентиляции.

• в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
• ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.

Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой

Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

• корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
• запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
• пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

• Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
• При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
• При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.
