Подшивка карниза крыши своими руками, как и каким материалом обшить

Технология работ при подшивке свесов кровли

Схема работ зависит от угла наклона кровли и типа подшиваемого участка. При подшивке карнизов возможны два варианта действий:

• Крепление карнизов к обрешетке, прикрученной или прибитой к нижней части стропил. При выборе этого способа свесы размещаются под углом (диагонально), совпадающим с плоскостью стропил как в продольном, так и поперечном направлении. Такая технология возможна при выносе свеса не более 40-50 см и малом угле наклона кровли. При уклоне свыше 30° работы по монтажу существенно усложняются, а расход материалов – неоправданно растет.

• Горизонтальное крепление свесов к каркасу, набиваемому к стенам дома, нижней и верхней части стропил. Этот способ ценится на простоту и является оптимальным при обустройстве крутых кровель. При его реализации наружную часть карниза защищает и удерживает лобная доска, а края примыкания к фасаду вставляются в стартовую планку. Ориентация софитов может быть любой, перпендикулярные стенам ламели при горизонтальном способе выглядят более аккуратно и привлекательно. К обязательным условиям технологии относят размещение промежуточных опор крепления в каркасе при длине карниза более 45 см.

Фронтонные свесы подшиваются к обрешетке вне зависимости от угла наклона кровли и способа отделки карнизов. Места стыка с кровельными материалами таких свесов надежно защищаются от попадания наружной влаги фасками, сама подшивка выполняется исключительно из сплошных материалов. Вентиляцию свеса обеспечивает только небольшой зазор между ним и наружными стенами дома.

К общим требованиям технологии монтажа относят:

Подшив карнизов крыши – зачем это нужно

Грамотно спроектированный карнизный свес способствует циркуляции воздуха в чердачном пространстве. В случае, если свес плотно забить доской и не оставить пространства для поступления воздуха, вентиляция крыши осуществляться не будет.

Если же подшивку не делать – под кровлю беспрепятственно залетят птицы, насекомые, проникнут мыши, а стропила постоянно будут находиться под воздействием влаги от атмосферных осадков. Кроме того, ветер, при отсутствии защиты кровли, может сорвать кровельный материал при сильных порывах (при открытых карнизах крыша будет играть роль паруса).

Кроме функциональных преимуществ, подшитые свесы придают кровле законченный внешний вид, а правильно подобранный материал и цвет софитов будет подчеркивать красоту строения.

Подшивка карниза своими руками

Этот элемент конструкции здания может быть выполнен несколькими способами:

Подшивка по стропиле

Такой способ чаще всего применяется на крышах с небольшим уклоном. Работы выполняются в таком порядке:

Выровнять концов стропил. Эту операцию нужно выполнять перед настилкой полиэтиленовой плёнки. Нужно натянуть шнур между крайними концами стропильных ног таким образом, чтобы под него попадали все оконцовки. Расстояние до стены определяется по самому короткому выступу. Необходимо проверить, чтобы расстояние до стен на крайних стропилах было одинаковым.

Расстояние до стены определяется по самому короткому выступу стропильной ноги

Указанная последовательность используется при установке досок параллельно стене. Если подшивка производится перпендикулярно, короткими обрезками, нужно предварительно закрепить опорные планки. Их устанавливают на стропилах в месте примыкания к стенам и по концам ног. Крепление планок подшивки производится саморезами.

По окончании выравнивания можно продолжать кровельные работы, а подшивку завершить уже после установки финишного покрытия.

Перед тем как сделать подшивку по стропилам, их концы нужно обязательно выровнять

Видео: как правильно торцевать стропила

Подшивка свеса по коробу

Такой способ замыкания подкровельного пространства применяется при крутых скатах крыши. Для этого производятся следующие операции:

Концы стропил торцуются по шнуру, как описано выше.
Для формирования каркаса коробчатой формы к стропильным ногам крепятся планки из бруска 50х50 миллиметров перпендикулярно стене. Второй брусок устанавливается вертикально по стене между первым и стропилом.

Каркас под обшивку свесов формируется из бруска 50х50 мм

Подшивку свесов по коробу можно производить обрезной доской или любыми другими материалами

Видео: металлическая подшивка свесов по коробу

Установка софитов

При таком способе подшивки свесов и карнизов используются доборные элементы, поставляемые вместе с софитами. Из них формируется крепление, в которое поочерёдно вставляются детали подшивки. У разных производителей система крепления софитов может быть различной. Перед началом работ нужно внимательно ознакомиться с инструкцией.

Обязательным элементом подшивки карнизных свесов являются вентиляционные отверстия в них. Они нужны для проветривания подкровельного пространства. Если её не будет, конденсат от финишного покрытия повредит кровельный пирог вплоть до его полного разрушения.

Схема устройства опорных элементов для подшивки софитами

Для свесов любой конструкции существует единое соотношение вентиляционной поверхности. Оно не должно быть меньше, чем 1:50000, то есть суммарная площадь вентиляционных отверстий в подшивке должна соответствовать приведённому соотношению к площади крыши.

Нужно отметить, что ни о каком утеплении свесов речь идти не может, поскольку по ним формируется вентиляционное пространство, а утепление требует герметичности.

Видео: монтаж софитов

Подшивка свесов кровли является одной из завершающих операций при строительстве дома. Нельзя легкомысленно относиться к этой процедуре, потому что от неё во многом зависит не только внешний вид строения, но и правильное его функционирование. Неразумная экономия средств на этот элемент может впоследствии обернуться значительно большими непредвиденными затратами. Успехов вам!

Подшивка карнизов крыши софитом – пошаговая инструкция

В самом процессе отделки свесов нет ничего сложного и требующего специальных знаний. Крепеж может производиться как по стропилам, так и по уровню горизонта. При подшивке по стропилам главное условие — наличие общей ровной плоскости у нижних концов стропил для ровного крепления софит. Этот способ прекрасно подходит для крыш, имеющих малый уклон и вынос не более 0,5 м, например, для односкатных крыш. Материал крепится на обрешетку из досок, прикрепленным к стропилам.

Горизонтальный вариант уместен для крыш с крутым скатом. Монтаж при этом производится быстро, а также экономится материал. Этот способ является наиболее распространенным, осуществляемым в несколько этапов

Изготовление каркаса. Для этого подойдет деревянный брус или же металлический профиль. Для подшивки свесов крыши софитом каркас крепится к нижней части стропил и к стене, усиливаясь перемычками в случае, если ширина между брусьями больше 0,5 м
Крепление стартовых профилей, служащих для удерживания на требуемом месте материала обшивки. В комплектацию софитов входят специальные планки, имеющие форму букв F и J, которые крепятся параллельно, для чего вначале следует осуществить разметку.
Монтаж софитов. Сначала нарезаются планки длинной на 5 мм меньше ширины карнизного свеса, что необходимо для компенсации теплового расширения материала. После этого они заводятся в стартовые профили и прикручиваются к каркасу саморезами.
При подшиве карнизов крыши софитом на углах необходимо постепенно уменьшать длину планок, для чего одна из сторон отрезается под углом в 45 градусов.

Для наглядной демонтстрации подшивки карнизов кровли предлагаем посмотреть небольшую подборку роликов:

Карнизный и фронтонный свесы и их назначение

В зависимости от формы крыши у дома могут быть реализованы выпуски кровли как в карнизной области (вальмовая и шатровая конструкция), так и со стороны фронтона (щипцовые крыши).

Карнизный свес образован стропильной системой, выступающей относительно стен дома на определенное расстояние. Его значение определяется проектом или может быть задано по желанию застройщика. При наличии дополнительных вертикальных опор карнизный выпуск может выполнять функции навеса над крыльцом или небольшой веранды.

Фронтонный свес выполняется с торцевой (боковой) стороны здания. Его оптимальная ширина 60-70 см, минимальная — 30, максимальная не более 100 см. Несущей для выпуска является кровельная обрешетка, поэтому не рекомендуется делать его слишком широким.

Варианты выноса крыши: слева — карнизный, справа — фронтонный

И в том и другом случае свесы служат не только декоративным финишным элементом отделки дома, но и оберегает стены, цоколь и фундамент здания от чрезмерного намокания. Этот момент особенно важен при использовании в качестве фасадного материала штукатурки, которая более прихотлива к влаге. Поэтому подшивать фронтоны и карнизы под крышей обязательно. В противном случае выступающая часть кровельного «пирога» становится уязвима к дождю и ветру. Открытая деревянная конструкция и теплоизоляция могут прийти в негодность. Сильные порывы ветра в незащищенном месте могут ослабить крепеж кровли или вовсе сорвать материал. Правильная отделка выступающей части крыши не требует дальнейшего обслуживания в течение длительного периода эксплуатации.

Варианты подшивки свесов

Существует очень много вариантов подшивки свесов, но самыми распространёнными являются следующие:

Подшивка свеса по стропилам. Такой способ самый лёгкий из всех возможных, но для него требуется чтобы все стропилы лежали строго на одном уровне и в одной плоскости. Подходит он для крыш с уклоном не более 30 градусов и выступом до 50 сантиметров. Подшивочный материал крепится к обрешётке, которая в свою очередь опирается на каркас крыши. Лучше и удобнее будет, если подшивочные планки набиты перпендикулярно стропилам.
Горизонтальная подшивка. Очень быстрый и экономичный в плане материала подшив крыши. Для того, чтобы выполнить данный вариант, нужно сначала собрать коробку из двух досок, а уже потом прикрепить её к стропилам. Доска, прикрывающая торец, должна заканчиваться чуть ниже, чем вертикальная, для того, чтобы вода, попадающая на неё, легко скатывалась вниз. Если ширина свеса около 50 сантиметров, то в его середине необходима будет ещё одна продольная доска. Это готовый каркас для монтажа кровельных материалов. Такой способ хорошо подходит для крыш с большим углом наклона.

Важный момент, каркас всегда собирается из брусьев и досок, а уже к ним крепятся подшивочные материалы.

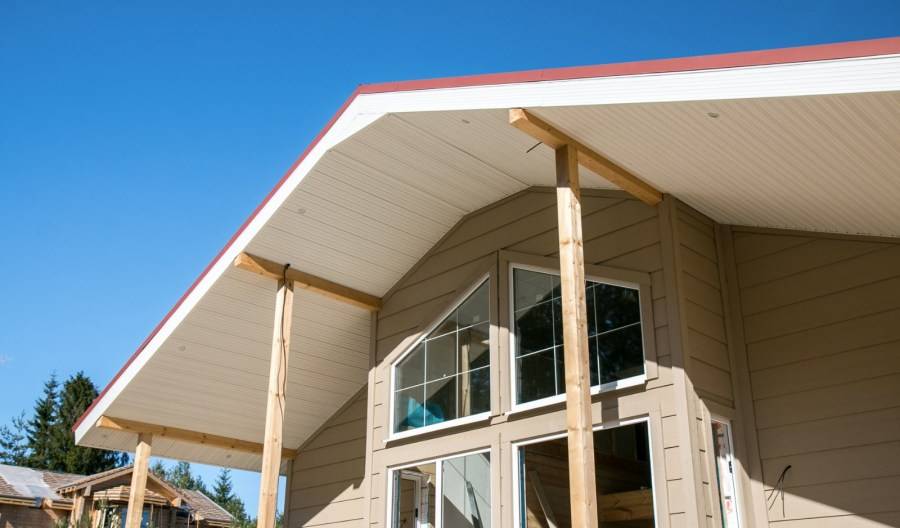

На каркас кровли крепятся обшивочные материалы Источник amwd.ca

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

Сначала подготавливают сам карнизный узел. Для этого нужно:

Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
Поставить капельник.
Уложить гидроизоляцию.
Сделать обрешетку, контробрешетку.
Закрепить вентиляционную ленту на торцах брусков обрешетки.
Установить крюки водостока.
Прикрепить карнизную планку.
Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

Лобовая планка с загнутым в форме буквы «Г» фальцем.
Деревянный брусок или обрезная доска шириной от 40 мм.
J-профиль.
Профилированный лист.
Ножницы по металлу или любой другой инструмент для резки профлиста.
Саморезы по металлу с резиновыми шайбами.
Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
Шуруповерт.
Дюбели или саморезы по дереву.
Строительный уровень.
Линейка.
Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
Профлист разрезается на прямоугольники нужной длины.
Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.

Расчет софитов

Длина софитов обычно превышает ширину свеса (элементы крепятся от стены к краю свеса, чтобы крепежные отверстия попадали на обрешетку кровли), поэтому планки потребуется нарезать под конкретный размер. Чтобы правильно рассчитать общую потребность, необходимо замерить площадь свеса. При раскройке софитов учитывайте вспомогательные элементы и зазор 1-2 мм.

В качестве вспомогательных крепежных элементов могут использоваться молдинги, J-фаски или два J-профиля. Расчет этих элементов производится по измерению периметра кровли. При подшивке карнизов отдельно рассчитывается количество перфорированных планок, стандартное соотношение составляет 1 к 2. Общая площадь вентиляционных отверстия на софитах должна быть равно 1/150 от вентилируемого объема с учетом уже существующих вентиляционных отверстий.

Варианты крепления софитов с различными доборными элементами.

Установка карнизов

Любая кровля требует установки и отделки карниза той или иной конструкции, так как он не только украшает, но и защищает стены дома от атмосферных осадков. Карнизы образуют нависающие над стенами дома свесы кровли. Их минимальная ширина должна составлять 50-70 см. Низ карниза подшивается доской. Обшивка карниза должна плотно присоединяться к стене дома без щелей, исключая сквозняки и выстуживание пространства. От тщательности заделки карниза зависит как срок службы кровли, так и температура в доме.

Отделка карниза должна осуществляться, если предусмотрено утепление стен. Если не соблюсти последовательность, то стена начнет мокнуть и нарушится термоизоляция карниза.

Технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Виниловые софиты особенно ценны тем, что подходят для труднодоступных мест. Для их монтажа не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте инструкции:

Шаг 1. К первой с нижней стороны прикручивают J-паз.
Шаг 2. Далее софиты нарезают по длине свеса.
Шаг 3. В угол вставляют J-профиль и фиксируют его саморезами.
Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
Шаг 5. Теперь переходим к облицовке ветровой доски.
Шаг 6. Между собой закрепите такую облицовку в замок.
Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытой перфорацией:

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее отмерьте расстояние между желобами и профилями и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний край J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно если воспользуетесь специальными для этой цели инструментами.

Так, просекатели Freund 360020 и Малко NHP1R легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, нужно лишь вычесть 6 мм на термическое расширение и, если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способе будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

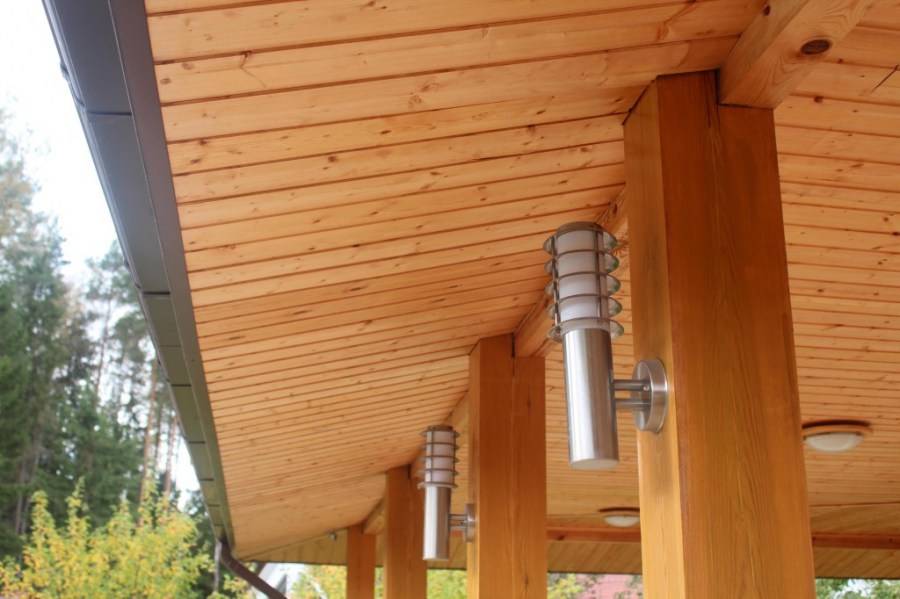

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

Ошибки во время подшивкикрыши.

Работа с софитами доставляет истинное удовольствие мастерам своего дела. Простота сборки привлекает многих непрофессионалов к процессу активного их использования. На основе популярных ошибок, совершаемых ими дадим ряд полезных рекомендаций:

Соблюдаем процесс монтажа, добиваемся аккуратности в оформлении.
Надежно фиксируем софитные панели. Не экономим на крепежных деталях. Иначе – сильный ветер сорвет всю конструкцию;
Подшивку выполняем после установки водостоков, по окончанию оформления, утепления внешних стен;
Используем нержавеющие крепежные элементы, чтобы пятна ржавчины не испортили эстетический вид.
Соблюдаем технологический зазор – крепим панели с отступами.

Таким образом, оформляя свой дом, делая косметический ремонт, нужно разумно подойти к выбору строительного материала. Не покупать, например, слишком тонкую вагонку или неподходящую по техническим параметрам струганую доску.

При отсутствии опыта лучше не учиться на своих ошибках самому, привлекать к процессу оформления специалистов своего дела – строителей, архитекторов, дизайнеров. Только так можно сделать своё жилище модным, стильным, элегантным, а не испортить дорогой строительный материал.
