Припой для пайки

Основные характеристики и область применения припоев

МаркаСостав,
%
Температур
плавления, °С
Прочность
при растяжении, кг/мм
Применение
ПОС-90Олово – 80…91, свинец – остальное2204,9Для пайки пищевой посуды и медицинских инструментов
ПОС-61Олово – 60… 62, свинец – остальное1904,3Для лужения и пайки в аппаратуре, где недопустим
перегрев
ПОС-40Олово – 39…41, свинец – остальное2383,8Для пайки в электроаппаратуре и деталей из оцинкованной
стали
ПОС-ЗООлово – 29…31, свинец – остальное2563,3Для лужения и пайки деталей из меди и ее сплавов и стали
ПОС-10Олово – 9.. .11, свинец – остальное2993,2Для лужения и пайки контактных поверхностей в
электроаппаратуре
ПОС-61МОлово – 60…62, медь – 1,2..
.2, свинец
– остальное
1924,5Для лужения и пайки электропаяльником тонких медных
проводов, печатных проводников и фольги
ПОСК 50-18Олово – 49.. .51, кадмий – 17… 19,свинец
– остальное
1456,7Для пайки чувствительных к перегреву деталей
ПОССр-15Олово – 15, цинк – 0,6, свинец – 83, 1 5, серебро – 1,25276Для пайки деталей из цинка и оцинкованной стали
Авиа-1Олово – 55, цинк – 25, кадмий – 20200Для пайки тонкостенных деталей из алюминия и его сплавов
Авиа-2Олово – 40, цинк – 25, кадмий – 20, алюминий – 1 5250То же
34АМедь – 27…29, кремний – 5…7, алюминий – остальное525Для пайки деталей из меди и ее сплавов при высоких
требованиях к прочности соединения
МФ1Фосфор – 8,5.. .10, медь – остальное800Для пайки деталей из меди и сталей при невысоких
требованиях к прочности
ПСр-25Медь – 40, серебро – 25, цинк – 3578028Для пайки деталей из сталей, меди и ее спагвов при
высоких требованиях к
прочности и антикоррозийной стойкости
Сплав ВудаОлово – 12,5, свинец – 25, кадмий – 12,5, висмут – 5060,5_Для пайки в тех случаях, когда требуется очень
низкая температура плавления
припоя
Сплав д’АрсеОлово – 9,6, свинец – 45,1, висмут – 45,379То же

Примечание. В припоях марок ПОС допускаются следующие примеси (%): висмут – 0,1. мышьяк – 0,05, железо, никель, сера – до 0,02, цинк, алюминий – до 0,002, медь – до 0,05. В припое марки ПСр-25 допускается не более 0,5% примеси, в том числе не более 0,15 % свинца.

ФЛЮС — это вещество или смесь, предназначенная для растворения и удаления оксидов с поверхности спаиваемых деталей. Он должен надежно защищать поверхности деталей и припоя от окисления в процессе пайки. Выбор флюса зависит от соединяемых пайкой металлов или сплавов и применяемого припоя, а также от вида монтажно-сборочных работ. Температура плавления флюса должна быть ниже температуры плавления припоя. Флюсы разделяют на активные (кислотные), бескислотные, активированные и антикоррозионные.

Активные флюсы интенсивно растворяют оксидные пленки на поверхности металла, чем достигается высокая механическая прочность соединения. Такие флюсы используют, когда можно полностью удалить их остатки с поверхности соединяемых деталей и места пайки. При монтаже и ремонте бытовой электронной технике и радиоаппаратуры активные флюсы применять нельзя.

Бескислотные флюсы изготовляются на основе канифоли, которая при пайке очищает поверхность от оксидов и защищает ее от окисления. Их широко используют при монтаже радиоаппаратуры. Удаление этих флюсов после пайки не обязательно.

Активированные флюсы изготовляют на основе канифоли с добавкой активизаторов. Они пригодны для соединения металлов и сплавов, плохо поддающихся пайке (сталь, никель, нихром и др.).

Антикоррозионные флюсы не вызывают коррозии после пайки. Некоторые из них можно не удалять с места пайки.
Состав и область применения некоторых флюсов приведены в таблице ниже. При пайке медными и латунными припоями, которые отличаются высокой температурой плавления, в качестве флюссв используют главным образом буру (Na2B4O7) и смеси ее с борной кислотой (Н3ВO3) и некоторыми другими солями.

Бессвинцовые припои

Самым простейшим и понятным нам бессвинцовым припоем является обычное олово. Проволока из этого металла находится почти в каждом доме, где есть паяльник. Часто при производстве проволоки из олова в качестве флюса внутрь внедряют дополнительно производную смолы хвойных деревьев, которая называется канифоль. Такое решение практично помогает в работе и сокращает время спаивания.

Однако обычное олово очень ограниченно в сфере применения. Например, это пайка различной аппаратуры. В основном применение оловянного припоя невозможно, несмотря на его отличную электропроводность.

Всему виной оловянная чума, рост «усов» и другие факторы риска при пайке оловом. Решить эту проблему помогает внедрение других металлов. Оловом часто смешивают с серебром, медью и даже золотом. Однако в таком случае образуются твердые паяльные сплавы, имеющие значительно высокие температурные характеристики. Поэтому с целью улучшения текучести используют флюсы.

К сожалению, в настоящее время припои без содержания свинца, несмотря на положительную экологическую составляющую и безопасный труд, не являются полноценной альтернативой оловянно — свинцовых.

Второй важный компонент пайки

Как и при выборе паяльного флюса, припой также виляет на результат, долговечность и надежность контакта.

От чего зависит качество и почему это важно

Качество припоя зависит от количества примесей и шлаков. Если производитель нарушает технологию изготовления, то припой получается неудовлетворительного качества. Например, при производстве дешевого припоя, производитель может добавлять примеси для увеличения массы продукта. После пайки таким припоем на контакте остаются микротрещины, которые не смогли расплавиться с оловом. Такой контакт ненадежен априори, и не соответствует стандартам пайки. С течением времени контакт полностью разрушится

Поэтому, так важно читать отзывы о производителе и его продукции, особенно новичкам. Начинающие не могут сразу отличить хороший припой от плохого по причине недостаточного опыта работы

Даже если делать пайку по правилам, с плохим припоем не получится ничего хорошего.

Процесс деградации контакта

Рассмотрим схематично несколько примеров.
Хороший контакт блестит и не имеет никаких трещин и разводов.

А если контакт плохо спаян или припой некачественный, на нем сразу же после пайки появляется небольшие разводы. На фото ниже показан припой с большим содержанием примесей.

Это микротрещины, которые со временем начинают окисляться, повышать сопротивление контакта.

Флюс для пайки паяльником

Флюс это вспомогательное вещество, необходимое для освобождения поверхностей спаиваемых деталей от окислов и лучшему растеканию припоя по поверхности металла при пайке. Без применения флюса выполнить паяльником качественную пайку практически не возможно.

При приготовлении наиболее популярных флюсов для пайки электрическим паяльником, применяется канифоль. Ее получают из древесины деревьев хвойных пород, в основном сосны. При температуре около 50 °С канифоль размягчается, а при 250 °С начинает кипеть.

Канифоль не устойчива к воздействию атмосферной влаги – гидролизуется. Она состоит на 85-90% из абиетиновой кислоты. Если не удалить остатки канифоли после пайки то происходит окисление места пайки. Многие этого не знают и считают, что канифоль для металла безвредна. Кроме того, впитывая воду из атмосферы, канифоль увеличивает свою проводимость и может нарушать работу электронных устройств, особенно высоковольтных их цепей.

Популярные флюсы для пайки электрическим паяльником

Наименование флюсаСостав % от общего объемаОбласть применения флюсаСпособ приготовления флюсаУдаление остатков флюса
Канифольные не активные флюсы
Канифоль светлаяКанифоль светлая – 100Пайка меди и ее сплавов легкоплавкими припоямиГотов к использованиюСпиртом или ацетоном, кистью
Спирто-канифольныйКанифоль – 20 Спирт – 80Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местахРастворить в этиловом спирте порошок канифоли
Глицерино-канифольныйКанифоль – 6 Глицерин -14 Спирт – 80Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местахРастворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковыйКанифоль – 24 Хлористый цинк – 1 Спирт – 75Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металловРастворить в этиловом спирте смешанные порошки канифоли и хлористого цинкаАцетоном, кистью
Канифольный хлористо-цинковый (флюс паста)Канифоль – 16 Хлористый цинк – 4 Вазелин – 80Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металловСмешать порошки канифоли и хлористого цинка с техническим вазелином
Кислотные активные флюсы.
Хлористо-цинковыйХлористый цинк – 25 Соляная кислота – 1 Вода – 75Пайка деталей из чёрных и цветных металловКислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готовПромывка водой или раствором питьевой соды в воде, кистью
Канифоль – 16 Хлористый цинк – 4 Вазелин – 80Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металловСмешать порошки канифоли и хлористого цинка с техническим вазелином
Канифоль – 24 Хлористый цинк – 1 Спирт – 75Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металловРастворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМОртофосфорная кислота (плотность 1,7) – 16 Спирит этиловый – 1,6 Вода – остальноеПайка меди, серебра, константана, платины, нержавеющей стали, черных и других металловКислоту медленно вливают в посуду и затем добавляют спиртПромывка водой, кистью

Флюс на основе спирта и растворителей требуется хранить в герметичной таре, иначе жидкость быстро испарится. Очень удобна для этих целей бутылочка от маникюрного лака. Всегда и кисточка под рукой, которой удобно наносить флюс на место пайки. Такую бутылочку практически в любом доме можно найти. Еще ее достоинство, кисточка и закрутка не растворяются спиртом и растворителем. Перед наполнением флюсом обязательно нужно тщательно вымыть бутылочку и кисточку от лака. Если лак сильно застыл, то налить ацетона и оставить. Через время лак растворится.

В бутылочке я и приготавливаю спирто-канифольный флюс. Сначала через воронку из бумаги насыпаю порошок канифоли и затем заливаю спиртом. Легко налить спирт в узкое горлышко бутылочки, если прикоснуться горлышком бутылки со спиртом к кисточке, предварительно смоченной в спирте. Лить нужно очень медленно и ни одной капли не прольете. Со временем спирт испаряется и флюс становится густым. Тогда нужно его разбавить спиртом до требуемой консистенции.

В качестве флюса я часто использую не документированный флюс аспирин (ацетил салициловая кислота), который применяют в качестве лекарства. С помощью его, можно без предварительной подготовки, залудить медные и стальные поверхности. На основе аспирина легко готовится и жидкий флюс для пайки паяльником, достаточно таблетку растворить в небольшом количестве спирта, ацетона или воды.

Состав и теплопроводность припоев и баббитов при различных температурах

В таблице представлен состав и значение коэффициента теплопроводности алюминиевых антифрикционных сплавов, баббитов и припоев при температуре от 4 до 300 К (от -269 до 27°С).

Рассмотрены следующие припои и подшипниковые материалы: АН2,5, АО6-1, БКА, Б16, Б83, Б88, ПОС61, ПОС18, ПОССу18-2, ПОССу40-2, сплав Вуда, сплав Розе, ПСр25, ПСр44, ПСр70.

Наиболее теплопроводным антифрикционным сплавом, по данным таблицы, является сплав АО6-1 — его теплопроводность равна 180 Вт/(м·град). Наибольшую теплопроводность среди рассмотренных припоев имеет серебряный припой ПСр70 (на основе серебра и меди) — теплопроводность этого припоя равна 170 Вт/(м·град).

  1. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.:Энергоатомиздат, 1991. — 1232 с.
  2. Чиркин В.С. Теплофизические свойства материалов ядерной техники.
  3. Таблицы физических величин. Справочник. Под ред. акад. И.К. Кикоина. М.: Атомиздат, 1976. — 1008 с.
  4. Цветные металлы. Справочник. — Нижний Новгород: «Вента-2», 2001. — 279 с.

Читать также: Контактная сварка на конденсаторах своими руками

Припо́й

— материал , применяемый при пайке для соединения заготовок и имеющий температуру плавления ниже, чем соединяемые металлы. Применяют сплавы на основе олова, свинца, кадмия, меди, никеля, серебра и другие.

Существуют неметаллические припои .

Срок службы паяного соединения зависит от правильности технологии пайки и параметров окружающей среды в эксплуатации.

Оловянная чума

Серое и белое олово

При температуре ниже 13,2 °C происходит увеличение удельного объёма чистого олова на 25,6 %, и оно спонтанно переходит в другое фазовое состояние — серое олово (α-Sn), в кристаллической решётке которого атомы располагаются менее плотно. Одна модификация переходит в другую тем быстрее, чем ниже температура окружающей среды. При −33 °C скорость превращений становится максимальной. Олово трескается и превращается в порошок. Причём соприкосновение серого олова и белого приводит к «заражению» последнего. Совокупность этих явлений называется «оловянной чумой». Нынешнее название этому процессу в 1911 году дал Г. Коэн. Начало научного изучения этого фазового перехода было положено в 1870 году работами петербургского учёного, академика Ю. Фрицше. Установлено, что это есть процесс аллотропического превращения белого олова в серое со структурой типа алмаза. Много ценных наблюдений и мыслей об этом процессе высказано Д. И. Менделеевым в его «Основах химии».

Белое олово — серебристо-белый, блестящий металл со специфической тетрагональной структурой и электронным s2p2-состоянием — β-фазой. Серое олово — ковалентный кристалл со структурой алмаза и электронным sp3-состоянием — α-фазой. Фазовые переходы олова из белого в серое и обратно сопровождаются перестройкой электронной структуры и сильным (25,6 %) объёмным эффектом. Белое олово можно переохладить до гелиевых температур (температура фазового α-β-равновесия около +13,2 °C).

Одним из средств предотвращения «оловянной чумы» является добавление в олово стабилизатора, например, висмута. С другой стороны, ускоряет процесс перехода белого олова в серое при не очень низких температурах катализатор хлорстаннат аммония (NH4)2SnCl6.

Любопытные факты:

  • «Оловянная чума» — одна из причин гибели экспедиции Скотта к Южному полюсу в 1912 г. Она осталась без горючего из-за того, что топливо просочилось из запаянных оловом баков, поражённых «оловянной чумой».
  • Некоторые историки указывают на «оловянную чуму» как на одно из обстоятельств поражения армии Наполеона в России в 1812 г. — сильные морозы привели к превращению оловянных пуговиц на мундирах солдат в порошок.
  • «Оловянная чума» погубила многие ценнейшие коллекции оловянных солдатиков. Например, в запасниках петербургского музея Александра Суворова превратились в труху десятки фигурок — в подвале, где они хранились, лопнули зимой батареи отопления.

Колофонская смола

Именно так называется общеизвестная канифоль — аморфное вещество с характерным изломом и стеклянным блеском сколов. Кроме того, что она обладает природным свойством диэлектрика, известны и такие особенности:

  • хорошо растворяется в бензине, спирте, эфире и ацетоне, но остаётся безразличной к воздействию воды;
  • температура плавления варьируется в пределах 50—70 градусов, но иногда повышается до 130 C;
  • в химическом составе присутствует до 90% смоляных кислот, основой является абиетиновая кислота;
  • легко разрушается при незначительном механическом воздействии.

Цвет изменяется от светло-жёлтого до тёмно-бурого оттенков, что зависит от степени очистки и указывает на количество посторонних примесей. Отличные электроизоляционные свойства принадлежат смоле с лимонным окрасом.

Какой припой выбрать

Для радиолюбителей подойдет ПОС с флюсом (канифолью) в виде прутка от 0,2 мм до 1 мм. Такой припой легче всего брать на паяльник благодаря наличию канифоли. А небольшое сечение прутка позволяет точно дозировать нужное количество припоя. Если требуется на паяльник больше брать припоя, то достаточно скрутить несколько прутков вместе, и с 1 мм прутка получим 2 мм.

Также обращайте внимание на массу припоя. Она не должна отличаться от указанной на упаковке

Если масса отличается, то скорее всего катушку с припоем перематывали, и вам достался некачественный товар.


Читайте отзывы с обзорами и проверяете полученный товар.

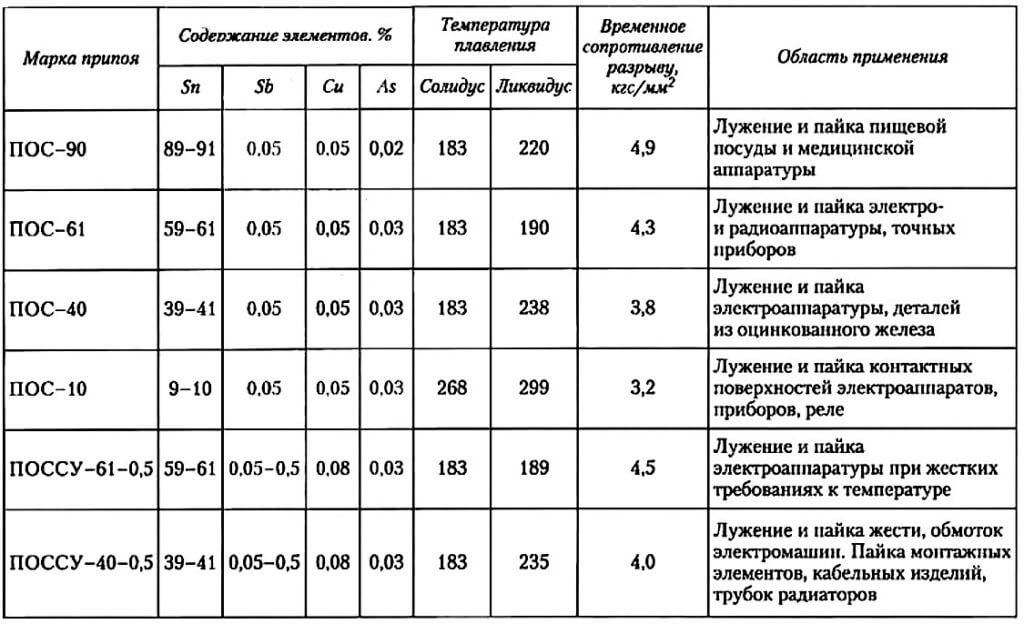

Виды припоев ПОС

Для начала вспомним, какие бывают припои из сплавов оловянно-свинцовой группы. Самые популярные — это бессурьмянистые припои ПОС-10, ПОС-40, ПОС-61 и ПОС-90. Припой ПОС с содержанием сурьмы называется ПОССУ. Сурьма в составе припоя добавляет ему несколько процентов по прочности.

Когда мы говорим про плавление смеси олова и свинца, нужно помнить про определения солидуса и ликвидуса. При нагревании любой смеси двух и более металлов происходит сначала расплавление (преобразование из твердой в жидкую фазу) самых легкоплавных частиц. Эта температурная отметка называется солидусом сплава.

При дальнейшем росте температуры начинают плавиться более тугоплавкие компоненты. Как только они расплавятся, наступает точка ликвидуса. Теперь припой ПОС полностью расплавлен. Подробнее этот процесс поясняет картинка, выдранная из презентации на тему сплавов.

Между этими двумя точками находится состояние повышенной пластичности припоя. В этом состоянии припой можно тянуть и деформировать без потери целостности.

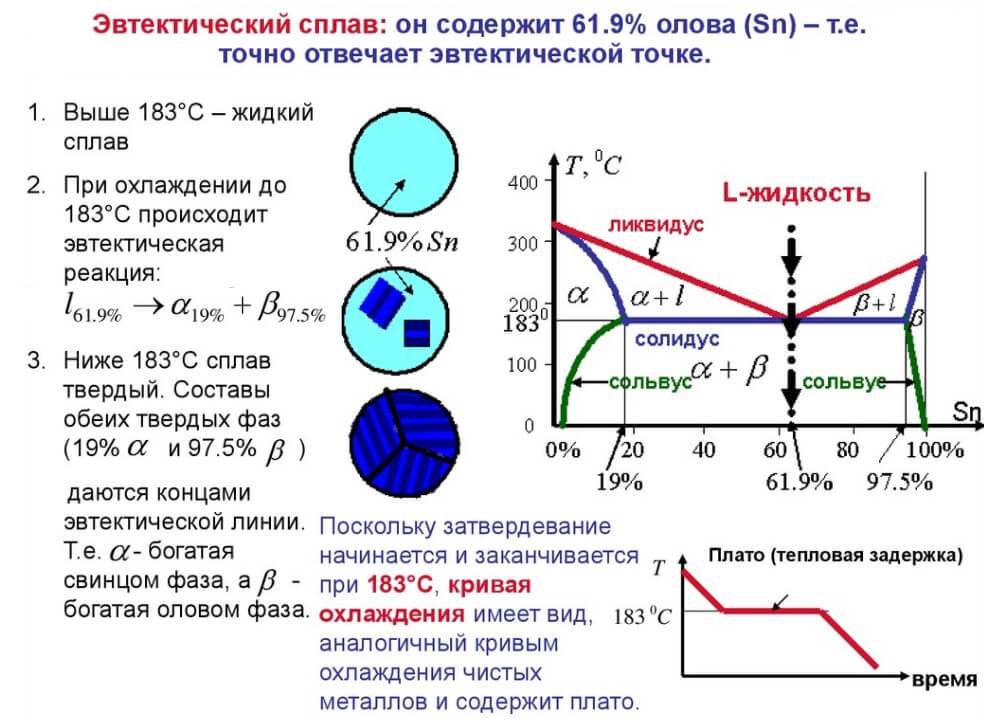

Существуют эвтектические сплавы — припои, у которых точка солидуса и ликвидуса совпадает. Это очень удобно при пайке и говорит о высоком качестве припоя.

Характеристики отдельных марок

Все представители категории относятся к легкоплавким припоям. Оловянно-свинцовые сплавы при любом соотношении исходных металлов плавятся при температуре до 450 °С. ПОС регламентированы ГОСТом.

Производители поставляют припойную продукцию:

  • в литых чушках;
  • в виде проволочных изделий;
  • лентообразной фольги;
  • трубчатой продукции с флюсами внутри;
  • порошков или пастообразной массы.

Больше половины олова

В сплаве, содержащем 90 % олова, остальную часть массы составляет свинец. Припой ПОС-90 имеет температуру плавления 220 ℃.

Применяется для пайки изделий, которые впоследствии будут подвергаться гальванической обработке золотом или серебром.

Оловянно-свинцовый припой с 61 % олова имеет более доступную температуру плавления, равную 191 °С. ПОС-61 используется для изготовления тонких контактов деталей из медных и стальных сплавов в различных измерительных приборах. Места нанесения сплава не должны подвергаться сильному нагреванию.

Припой модно применять для пайки проводов, имеющих толщину до 0,08 мм, в обмотке. Он может подвергаться действию токов высокой частоты.

Припой используют во всех ситуациях, требующих большой прочности и надежности соединения радиоэлементов, компонентов микросхем. Им можно паять провода, защищенные оболочкой из поливинилхлорида.

Оловянно-свинцовый припой, содержащий равные доли двух металлов, обозначается как ПОС-50. Он плавится при температуре 222 ℃. Применим во всех ситуациях, где может использоваться ПОС-61.

Отличие сводится к тому, что данный припой имеет более высокую температуру плавления. Если контакт может нагреваться это качество будет полезным.

Меньше половины олова

Швы, для которых велика вероятность нагрева до еще более высоких температур, следует паять посредством припоя ПОС-40. Температура плавления оловянно-свинцового сплава, содержащего от 39 % до 41 % олова, составляет 238 °С.

Обращаем внимание на то, что представленные показатели характерны для окончательного плавления сплава. Начинается процесс при несколько более низких температурах. Сплав предназначен для работы с проводами, деталями из разных металлов

Образующийся шов имеет меньший запас прочности, чем соединения, полученные сплавами с большей массовой долей олова. Припой используют для получения соединений, не подвергающихся большой механической нагрузке

Сплав предназначен для работы с проводами, деталями из разных металлов. Образующийся шов имеет меньший запас прочности, чем соединения, полученные сплавами с большей массовой долей олова. Припой используют для получения соединений, не подвергающихся большой механической нагрузке.

Еще большую температуру окончательного расплавления имеет сплав ПОС-30. Она равна 256 ℃.

Этот оловянно-свинцовый припой используется для пайки швов, не подлежащих нагрузке, из медных и стальных материалов.

Припой ПОС-18 окончательно расплавляется при 277 ℃. Образующийся шов имеет небольшую механическую устойчивость.

Представленный оловянно-свинцовый сплав можно применять для лужения, пайки ненагружаемых медных деталей, изделий из оцинкованного железа.

Оловянно-свинцовый сплав, содержащий всего 10 % олова, имеет максимальную в этом ряду температуру плавления, равную 299 ℃, и минимальную прочность.

ПОС-10 может использоваться для пайки, лужения контактов на поверхности приборов реле. ГОСТ позволяет применять состав для обработки контрольных точек в топках паровозов. В настоящее время паровозы остались уже только в музеях, иногда их приходится ремонтировать, реставрировать.
