Как установить массу конструкции особо сложной формы
Решение этой задачи возможно двумя способами. Согласно первому из них устанавливают значение так называемого коэффициента заполнения (способ применяется для габаритных узлов, разборка которых либо затруднительна, либо вовсе невозможна). Например, для ползунов кривошипных машин коэффициент заполнения принимают равным 0,3…0,35. Тогда считают массу узла G в предположении, что она сплошная, а затем умножают полученный результат на коэффициент заполнения.
Примерно такую же точность даёт эмпирическая формула Нистратова:
Оригинально можно установить массу небольших неразъёмных конструкций по объёму вытесненной ими воды. Для этого в тарированную ёмкость наливают до краёв воду. Устанавливают ёмкость в другую со значительно большим объёмом, а затем в первую ёмкость помещают данную конструкцию. Вытесненный ею объём воды взвешивают. Этот объём и будет равен объёму конструкции.
Рассчитываем вес листа металла
M=S*7,85
, где
- M – масса стального листа, кг;
- S – площадь вычисляемого листа, в метрах квадратных;
- 7,85 – вес листа толщиной 1 мм и площадью 1 метр квадратный, в килограммах
Так можно рассчитать вес листа металла любого размера, у которого Вы можете вычислить площадь. Точность расчетов по такой формуле выше, чем теоретическая масса в справочниках, т.к. в сортаменте при расчете массы металла программа округляет значения. Ну а как узнать площадь листа (любой формы – квадрата, прямоугольника, параллелепипеда, трапеции, ромба и т.д. ) – должен знать каждый человек, окончивший среднюю школу.
Расчет массы стали по формуле
Когда нет в наличии под рукой справочника сортамента металлопроката, электронного калькулятора металла, а нужно произвести соответствующие расчёты массы по габаритам, площади сечения стальных заготовок, то мы научим вас как рассчитать вес по формуле. Если с собой есть только рулетка для замеров ММ, СМ, М, и калькулятор на телефоне-андроид, все вычисления можно сделать самому, и несложные геометрические формулы не будут препятствием для вычисления веса металла самостоятельно.
Формула для определения массы любого металлического изделия, независимо от его сечения:
m = pV, где p – плотность металла, а V – объем.
В расчётах тоннажа металла базовой величиной будет усреднённая плотность стали 7 850 кг/м3 (удельный вес) умноженная на объем металлоконструкции. Эту простую формулу вычисления массы через плотность и объем из учебника по физике за 7 класс все знают. Как правильно посчитать объем металла, узнаете вспомнив школьную геометрию (несколько формул представлено в таблице ниже). Например, для листового проката вычисляют площадь поверхности и умножают на толщину листа. Точные результаты с таким арсеналом получить сложно, но приблизительно определиться с весом некоторых металлоизделий – вполне реально. Когда же есть доступ к интернету, тогда расчёты массы металлической детали не составят никакого труда.
У каждого пользователя Интернета бывают моменты, когда необходимо высчитать некоторые детали по работе и определить сколько нужно металла для изготовления металлоизделия, посчитать его цену. Например, требуется перевести массу в объем (площадь м2), перевести метры в килограммы металлопроката, когда нужно сделать расчет массы металлоконструкций, найти массу стальной детали, посчитать площадь поверхности покраски
И не важно, собираетесь вы строить из металлоконструкций дом или вложить деньги в металл, вам потребуется рассчитать стоимость металлопроката онлайн, тогда вам нужны формулы расчета массы металла через объем и плотность.
Как найти массу без весов, вычислить вес по формуле?
Например, нам нужно найти вес металлоконструкций, рассчитать массу металлической фермы, железной двери, ворот из листового металла, нержавеющей бочки или другого изделия из цветного металла. Для этого металлическая конструкция разделяется на составные элементы заготовок и рассчитывается вес металла по формуле (см. примеры формул площади и объема простых тел) или на программе-калькуляторе. Масса металлоконструкции состоит из веса всех элементов конструкций и массы наплавленного металла (1,5%). Определив вес изделия и зная цену за тонну изготовления, можно самому посчитать стоимость по формуле.
Продажа металлических изделий в Украине с каждым годом является все более востребованной услугой, сегодня осуществить покупку проката можно и через Интернет. Но приобрести продукцию металлургических заводов не всегда просто в плане ее технических данных и других характеристик. Главная задача этих формул – помочь покупателю сделать действительно правильный расчет объема заказа металла в Украине, для размещения заявок металлопроката на металлобазах и складах металла.
Калькулятор сортового проката позволяет автоматизировать расчет веса металлических конструкций. Расчет сортамента металлургической промышленности Украины на калькуляторе металла осуществляется в соответствии с заполненными параметрами профиля сортовой прокатной стали. Специальная программа “МЕТАЛЛОКАЛЬКУЛЯТОР online” дает возможность быстро и легко определить длину и вес металлопродукции. Расчет проводится для нужных наименований металлических изделий из черной стали, нержавеющего проката, цветного металла. Здесь можно скачать металлокалькулятор трубы профильной (прямоугольной трубы, квадратной), стальной арматуры (круга), металлокалькулятор двутавра (балка), металлокалькулятор листа (полосы), стальной уголок, гнутый швеллер и горячекатанный, квадрат и шестигранник из цветного металла.
Если Вы не нашли нужного профиля стали в калькуляторе, или хотите узнать удельный вес проката (теор вес), то воспользуйтесь переводными таблицами веса металлопроката из тонн в м, таблицами перевода из м в килограммы, представленными на нашем сайте в таблицах сортамента металла. Будьте с нами, и мы поможем определить вес любой детали!
Как узнать массу шестигранного профиля?
Часто применяются сплошные металлические прутки, имеющие шестигранное сечение. Методика расчёта таких изделий сохраняется прежней. Необходимо вспомнить из школьного курса геометрии, как вычисляется объём правильного шестигранного параллелепипеда.
Задача значительно упрощается, зная размер или номер, такого проката. Все номера приводятся стандартизованной таблицей.
Шестигранный профиль
В основу вычислений положена формула расчёта объёма правильной шестигранной призмы. Вычислив этот объём, его умножают на плотность металла. Получают массу шестигранного изделия.
Следует помнить, что применение упрощённых методик даёт приближённые результаты. Их используют, проводя экспресс оценки. При детальной разработке проектной документации применяются более точные показатели.
Давление, сила давления
Прилагая одну и ту же силу к предмету, можно получить разный результат в зависимости от того, на какую площадь эта сила распределена. Объясняют этот феномен в программе 7 класса физические термины «давление» и «сила давления».
| Давление — это величина, равная отношению силы, действующей на поверхность, к площади этой поверхности. Сила давления направлена перпендикулярно поверхности. |
Формула давления:
p = F / S, где F — модуль силы, S — площадь поверхности.
Единица измерения давления в СИ: паскаль (Па).
1 Па = 1 Н/м2
Понятно, что при одной и той же силе воздействия более высокое давление испытает та поверхность, площадь которой меньше.
Формулу для расчета силы давления вывести несложно:
F = p × S
В задачах по физике за 7 класс сила давления, как правило, равна весу тела.
Объем и площадь поверхности
Как можно заметить из вышесказанного, цилиндр определяется двумя параметрами: высотой h и радиусом его основания r. Зная эти параметры, можно рассчитать все другие характеристики рассматриваемого тела. Ниже приводятся основные из них:
- Площадь оснований. Эта величина рассчитывается по формуле: S1 = 2*pi*r 2 , где pi – число пи, равное 3,14. Цифра 2 в формуле появляется потому, что цилиндр имеет два одинаковых основания.
- Площадь цилиндрической поверхности. Ее можно рассчитать так: S2 = 2*pi*r*h. Понять эту формулу просто: если цилиндрическую поверхность разрезать вертикально от одного основания к другому и развернуть, то получится прямоугольник, высота которого будет равна высоте цилиндра, а ширина будет соответствовать длине окружности основания объемной фигуры. Поскольку площадь полученного прямоугольника – это произведение его сторон, которые равны h и 2*pi*r, то получается представленная выше формула.
- Площадь поверхности цилиндра. Она равна сумме площадей S1 и S2, получаем: S3 = S1 + S2 = 2*pi*r 2 + 2*pi*r*h = 2*pi*r*(r+h).
- Объем. Эта величина находится просто, необходимо лишь умножить площадь одного основания на высоту фигуры: V = (S1/2)*h = pi*r 2 *h.
Как посчитать площадь листа металла — Справочник металлиста
Вопрос подсчёта веса металлопроката актуален не только для специалистов, но и частных застройщиков и домашних умельцев.
При наличии под рукой справочника и, тем более, он-лайн металлокалькулятора произвести соответствующие расчёты несложно.
А если у вас с собой есть только рулетка и калькулятор на телефоне? Точные результаты с таким арсеналом получить сложно, но приблизительно определиться с весом некоторых металлоизделий – вполне реально.
Считаем вес листового проката
Самый простой вариант – листовой стальной прокат.
Определение! Во всех наших расчётах базовой величиной является усреднённая плотность стали – 7 850 кг/м3 по системе СИ.
Проведём для начала несложное действие – узнаем массу квадратного метра стального листа толщиной 1 мм. Выглядит это так – 1 м х 1 м х 0,001 м х 7850 кг/м3.
То есть, мы перемножили длину, ширину и толщину листа (все величины взяли в метрах), и получили объём изделия. Произведение объёма и плотности даёт массу – 7,85 кг.
Таким образом, мы выяснили, что метр квадратный стального листа толщиной 1 мм весит 7,85 кг.
А далее все вычисления производят умножением величины 7,85 кг на площадь и толщину реального листа. Например, вам надо купить лист толщиной 4 мм и площадью 2 м2. Массу такого изделия определяют по формуле 7,85х4х2= 62,8 кг. Лист такого же размера, но толщиной 2 мм весит 7,85х2х2=31,4 кг.
Если вас устраивает приблизительный расчёт – округлите значение 7,85 кг до 8 кг. Тогда вычисления можно проводить даже в уме без калькулятора, а погрешность составит менее 2%.
Приведём веса стальных листов наиболее популярных размеров.
| Толщина листа, мм | Размеры листа, м | Вес листа, кг | Вес 1 м2, кг |
| 0,35 | 1,0х2,0 | 5,5 | 2,75 |
| 0,35 | 1,25х2,5 | 8,59 | |
| 0,5 | 1,0х2,0 | 7,85 | 3,93 |
| 0,5 | 1,25х2,5 | 12,27 | |
| 0,8 | 1,0х2,0 | 12,56 | 6,28 |
| 0,8 | 1,25х2,5 | 19,63 | |
| 1,0 | 1,0х2,0 | 15,7 | 7,85 |
| 1,0 | 1,25х2,5 | 24,53 | |
| 1,5 | 1,0х2,0 | 23,55 | 11,78 |
| 1,5 | 1,25х2,5 | 36,8 | |
| 2,0 | 1,0х2,0 | 31,4 | 15,7 |
| 2,0 | 1,25х2,5 | 49,06 | |
| 2,5 | 1,0х2,0 | 39,25 | 19,63 |
| 2,5 | 1,25х2,5 | 61,33 | |
| 3,0 | 1,0х2,0 | 47,1 | 23,55 |
| 3,0 | 1,25х2,5 | 73,59 | |
| 3,5 | 1,25х2,5 | 85,86 | 27,48 |
| 4,0 | 1,5х6,0 | 282,6 | 31,4 |
| 5,0 | 1,5х6,0 | 353,25 | 39,25 |
Что такое переводной коэффициент
Усложним задачу. Предположим, вам надо купить лист из цветного металла. Воспользуемся переводным коэффициентом, который представляет собой отношение плотности конкретного металла или сплава к усреднённому значению плотности стали. Путём умножения веса стального изделия определённого сортамента и размера на коэффициент нужного металла или сплава получаем вес детали.
| Наименование металла или сплава | Коэффициент |
| Алюминий | 0,34 |
| Медь | 1,14 |
| Латунь ЛС59 | 1,08 |
| Бронза ОЦС 5-5-5 | 1,12 |
| Чугун серый | 0,9 |
Пример – рассчитаем массу бронзового листа толщиной 2 мм и площадью 2 м2.
7,85х2х2х1,12 = 35,2 кг
Внимание! Этот же простой алгоритм можно применять и для неметаллических листовых материалов, для которых также существуют переводные коэффициенты. Например, для резины – 0,17-0,23, органического стекла – 0,15, капролона – 0,15, текстолита – 0,18, резины – 0,17-0,23
Как узнать массу трубы
Для определения массы труб оптимально воспользоваться таблицами.
| Условный проход, дюйм/мм | Толщина стенки, мм | Вес, кг | Условный проход, дюйм/мм | Толщина стенки, мм | Вес, кг |
| 1/4 (8) | 2,35 | 0,65 | 11/4 (32) | 3,25 | 3,14 |
| 1/2 (15) | 2,65 | 1,22 | 11/2 (40) | 3,25 | 3,61 |
| 3/4 (20) | 2,65 | 1,58 | 2 (50) | 3,65 | 5,1 |
| 1 (25) | 3,25 | 2,44 | 21/2 (65) | 3,65 | 6,51 |
Если же доступа к справочным материалам нет, а несложные геометрические формулы не являются для вас препятствием, вычислите вес самостоятельно. Для этого находим разницу площади круга по внешнему радиусу и площади по внутреннему радиусу. Полученную разность умножаем на длину трубы и плотность стали – 7 850 кг/м3.
Для труб из цветных металлов применяют переводные коэффициенты, о которых мы говорили выше.
Как узнать массу цилиндра при помощи таблиц для прутка круглого сечения
Если у вас есть доступ к таблицам подсчёта массы кругляка, то очень просто определить массу цилиндра с любой толщиной стенки. Для этого найдите вес 1 м прутка по внешнему диаметру цилиндра и вычитайте из него вес 1 м прутка по внутреннему диаметру. Полученный результат умножьте на высоту цилиндра (в метрах). Масса цилиндра найдена.
4 Как узнать массу шестигранного профиля?
Может случиться так, что вам придется столкнуться с профилем нестандартной формы сечения. К примеру, мы привыкли видеть на строительной площадке обычную круглую арматуру. Но иногда возникает необходимость в шестигранном прутке, который, надо отметить, используется крайне редко, ввиду специфической формы и, зачастую, как заготовка для производства различных изделий.
В частности, многие могут помнить, как в школе на уроках труда из коротких срезов этого прутка изготавливались гайки. Проще всего найти массу такого профиля, зная его размер (номер), с помощью следующей таблицы:
размер | вес (кг) | размер | вес (кг) | размер | вес (кг) | размер | вес (кг) |
№10 | 0,68 | №20 | 2,72 | №32 | 6,96 | №48 | 15,66 |
№11 | 0,82 | №21 | 3 | №34 | 7,86 | №50 | 16,98 |
№12 | 0,98 | №22 | 3,29 | №36 | 8,81 | №52 | 18,4 |
№13 | 11,15 | №24 | 3,92 | №38 | 9,82 | №55 | 20,58 |
№14 | 1,33 | №25 | 4,25 | №40 | 10,86 | №57 | 22,35 |
№15 | 1,53 | №26 | 4,59 | №41 | 11,54 | №60 | 24,5 |
№16 | 1,74 | №27 | 4,96 | №42 | 11,99 | ||
№17 | 1,96 | №28 | 5,33 | №43 | 12,71 | ||
№18 | 2,2 | №29 | 5,27 | №46 | 14,53 | ||
№19 | 2,45 | №30 | 6,12 | №47 | 14,95 |
Размер или, иначе говоря, номер шестигранника определяется по диаметру окружности, вписанной в сечение профиля, имеющее форму шестиугольника, то есть это расстояние между его противоположными сторонами. Готовых данных может не оказаться под рукой, и на этот случай лучше всего знать формулу, с помощью которой можно достаточно легко рассчитать массу шестигранного прутка. Как всегда, за основу принимаем m = pV.
Для получения объема нам нужно узнать площадь сечения, которое имеет форму шестиугольника. Именно здесь мы сталкиваемся с основной сложностью, поскольку нужно будет высчитывать корни. Формула имеет следующий вид S = (3√3 . A2)/2, где А – ширина грани. Остается результат умножить на длину, и мы получаем объем, произведение которого с плотностью металла и даст нам массу, что в итоге будет выглядеть как m = ((3√3 . A2)/2)Lp.
3 Определяем вес профиля круглого сечения
Очень часто для строительных работ приходится закупать пруток, арматуру и, конечно, трубы, без которых невозможно обеспечить снабжение дома холодной и горячей водой. Но предварительно нужно рассчитать массу металлического изделия, чтобы правильно организовать транспортировку.
Если вы приобретаете пруток или арматуру, все довольно просто, берем все ту же общую формулу для определения массы профиля m = pV, и все, что нам остается сделать – это найти объем.
Начинаем с вычисления площади сечения, которое, впрочем, отличается от расчетов для квадратного профиля. В данном случае формула будет выглядеть так: S = πD2/4. Результат умножаем на длину и получаем объем V = SL. В итоге m = (πD2/4)Lp. Так можно рассчитать любой вес стального круга: хоть проволоки, хоть арматуры. Массу последней можно узнать и из таблицы:
Диаметр арматуры | Вес 1 метра арматуры | Погонных метров в тонне |
d 6 | 0,222 | 4504,5 |
d 8 | 0,395 | 2531,65 |
d 10 | 0,617 | 1620,75 |
d 12 | 0,888 | 1126,13 |
d 14 | 1,21 | 826,45 |
d 16 | 1,58 | 632,91 |
d 18 | 2 | 500 |
d 20 | 2,47 | 404,86 |
d 22 | 2,98 | 335,57 |
d 25 | 3,85 | 259,74 |
d 28 | 4,83 | 207,04 |
d 32 | 6,31 | 158,48 |
d 36 | 7,99 | 125,16 |
d 40 | 9,87 | 101,32 |
d 45 | 12,48 | 80,13 |
d 50 | 15,41 | 64,89 |
d 55 | 18,65 | 53,62 |
d 60 | 22,19 | 45,07 |
d 70 | 30,21 | 33,1 |
d 80 | 39,46 | 25,34 |
Другое дело, если вам нужно рассчитать трубу круглого профиля. Здесь дело придется иметь уже с внутренним и внешним диаметром, а также с толщиной стенки. В основе всего будет лежать все та же формула массы, определяемой по произведению объема и плотности. Объем же, как вы помните, можно найти, перемножив площадь сечения и длину изделия.
Второе значение определяется путем простейших измерений, а первое, то есть площадь сечения, находим по формуле S = π(D2 – d2)/4. Здесь D – внешний диаметр, а d – внутренний диаметр, которые мы определяем по формуле d = D – 2b, где b – толщина стенки профиля. В итоге формула массы трубы с круглым сечением будет выглядеть следующим образом: m = (π(D2 – (D – 2b)2)/4)Lp.

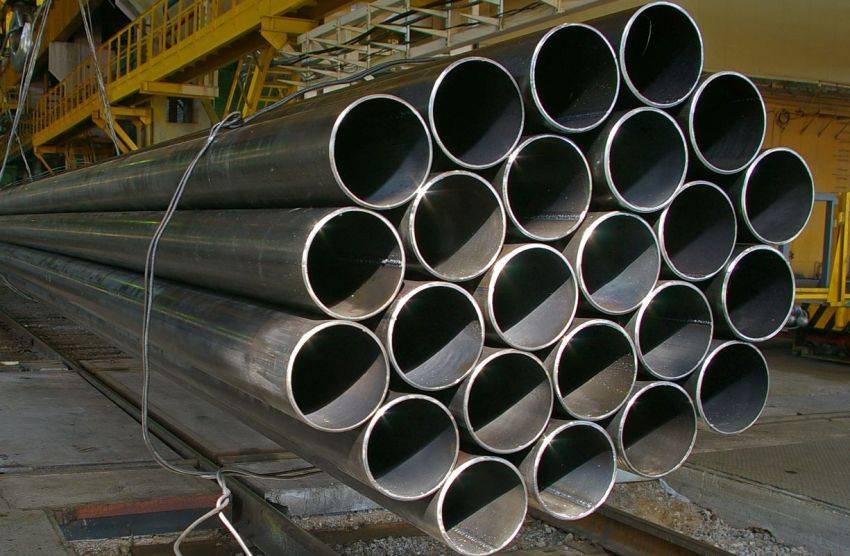

Способы определения веса стальных электросварных труб
Масса электросварной детали зависит от нескольких факторов. В первую очередь стоит отметить такой показатель, как удельная плотность материала. Безусловно, важную роль играют и геометрические параметры детали. Наиболее важные из них:
- диаметр (для круглых деталей);
- ширина и высота (для профилированного проката);
- толщина;
Универсальный метод определения массы электросварной трубы – использование формул
длина.
Плотность данного материала – постоянная величина, соответствующая числу 7850 м³. Для определения веса электросварных труб применяются такие методы:
- формулы;
- таблицы;
- онлайн-калькуляторы.
Каждый из вышеуказанных способов предполагает получение значения, которое не является идеальным. На итоговый результат, являющийся приблизительным, оказывают влияние некоторые факторы. Например, фиксированная величина плотности (7850 м³) используется для вычисления удельной массы всех разновидностей стальных труб. Однако для каждого типа деталей применяются различные марки стали. Таким образом, фиксированная величина оказывает влияние на конечный результат, который отличается от фактического.
Масса электросварной трубы напрямую зависит от удельной плотности материала
Разница в плотности разных марок стали не сильно ощущается при расчете, если объем партии недостаточно большой. В таблицах стальных электросварных труб вес также является приблизительным. К тому же итоговые результаты, содержащиеся в таблицах, нередко округляются (для удобства).
Еще одна причина приблизительности расчетов заключается в том, что для проведения вычислений применяют идеальные габаритные параметры. Они, как правило, отличаются от фактических, так как не учитывают закруглений в углах труб. Закругление как параметр может присутствовать у профильных труб. Сколько весит такое изделие? Лучше всего для ответа на этот вопрос воспользоваться таблицей или онлайн-калькулятором. Это позволит сэкономить время.
Реальная деталь отличается аккуратностью сварочных швов. Такие швы могут иметь разные наплывы металла. Еще один фактор, оказывающий влияние на неточность расчетов, – производственные допуски. Универсальный метод определения массы – использование формул. Но чаще всего этот вариант не оправдывает себя, так как не каждый человек сможет провести сложный расчет, учитывающий применение множества вспомогательных геометрических и физических параметров.
Для проведения вычислений массы электросварной трубы применяют идеальные габаритные параметры
Общие подходы или немного скучной теории
Для определения веса любого предмета достаточно умножить его объём на удельный вес. Если с удельным весом всё более-менее понятно, то объём определить труднее (если не рассматривать такие простые формы как куб). Наиболее общим принципом расчёта объёма считается принцип Гюльдена, когда площадь поперечного сечения какого-либо предмета умножают на его высоту. С высотой металлоконструкции проблем также обычно не возникает, её легко (либо почти легко) замерить непосредственно, особенно, если сечение по высоте постоянно. Так можно поступить в отношении стальных труб любого сечения и профиля, двутавров, швеллеров, уголков и т.д. Метод определения массы металлических предметов сложных и непостоянных по высоте форм рассмотрим позднее.

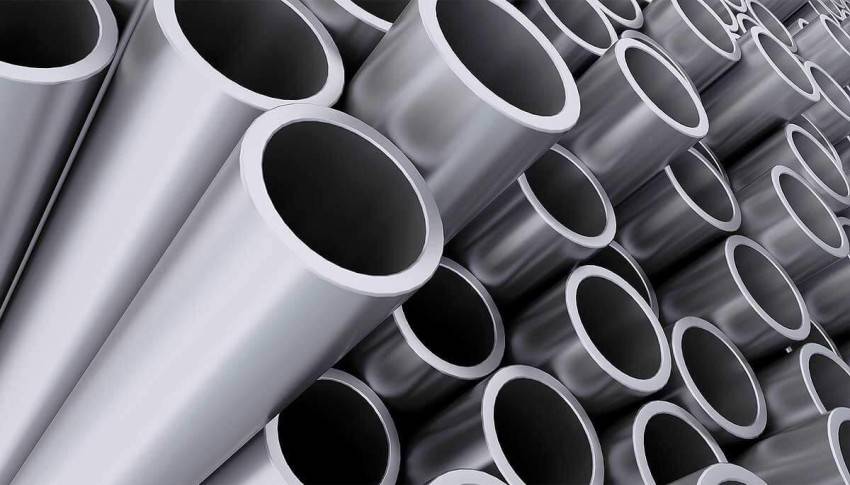

Расчет веса стальной трубы
Если вы не профессионал по трубам, но вам потребовалось узнать, сколько будет весить стальная труба, то не стоит отчаиваться. Вы сможете произвести расчет веса трубы стальной прямоугольной или какой-либо другой с применением современных технологий в виде всемирной Сети, где вы сможете использовать онлайн-программы, в которых имеются таблицы расчета веса разных стальных труб.
Узнаем вес трубы по формуле
Если у вас выхода в Интернет нет, то для расчета удельного веса труб имеются формулы. Нужно знать, что принято считать вес одного метра трубы из стали в килограммах. Есть две формулы расчетов и практика показывает, что обе они эффективны и выдают результаты, которые мало чем друг от друга отличны. По формулам проводится расчет большего числа из типоразмеров труб, к примеру, вес круглой трубы стальной электросварной от трубы бесшовной ничем не отличается и зависит лишь от толщины стенки.
1. Вариант первой формулы: Мп = ((Ду – Тс)/40,5)*Тс. Ду – это диаметр трубы, указанный в миллиметрах, Тс – толщина ее стенки в миллиметрах, а Mn и будет итогом. Итог покажет вам, сколько весит в килограммах один метр трубы.
2. Вариант второй формулы: Мп = (Ду – Тс)*Тс*0,0246615. В этом случае Ду будет также само диаметром трубы в миллиметрах, Тс – толщиной стенки трубы в миллиметрах. Итог Mn покажет вес в килограммах одного метра погонного трубы.
Узнаем вес трубы с калькулятором по Интернету
В настоящее время насчитывается довольно большой сортамент стального металлопроката. Иногда возникают определенные трудности, если нужно узнать, к примеру, вес стальной трубы профильной. Приведенные выше формулы тут не подойдут, так как для того, чтобы узнать вес трубы квадратной стальной или той же профильной, потребуется учесть и сечение труб: прямоугольное или же квадратное. Для этого и есть программы, позволяющие легко вычислить нужный вес трубы. Калькулятор легко можно скачать из Интернета и у вас всегда будут при себе цифры по характеристикам труб с разными размерами. Чтобы воспользоваться калькулятором, нужно знать толщину стенки трубы и ее сечение. Найти такой калькулятор совсем нетрудно, для этого просто воспользуйтесь любым поисковиком.
Когда необходимы расчеты веса труб?
Основные причины тут следующие:
— чтобы высчитать прочность возведенной конструкции. Если из профильной или круглой трубы, к примеру, монтируется каркас модульного здания, то на основу будет давить и вес нагрузки полезной – проемов окон, людей в доме, мебели и тому подобное. Сюда также входит и вес верхних уровней каркаса. Довольно часто несущий скелет постройки весит намного больше, чем все, что находится в здании,
— по весу осуществляется закупка труб и другого металлопроката. Если не будете знать вес, то кладовщик никогда не согласится отмерять для вас рулеткой полтора километра труб магистральных,
— может возникнуть сложность при погрузке труб на автотранспорт, если вы не знаете их вес. С пластиковыми трубами намного легче, достаточно знать кубатуру и соизмерить ее с вместимостью автотранспорта, на котором будет проводиться перевозка. А вот при перевозке труб из стали все по-другому. Тут нужно рассчитать все точно, так как такие трубы весят раз в десять больше, и автотранспорт просто не сдвинется с места от перезагрузки.
Расчет веса стальной трубы Если вы не профессионал по трубам, но вам потребовалось узнать, сколько будет весить стальная труба, то не стоит отчаиваться. Вы сможете произвести расчет веса
Таблица веса металлопроката
Формула расчета определяет вес 1 мм проката, умноженного на длину (если вес рассчитывается исходя из значения длины). В случае, когда исходными данными является вес и требуется таблица металлопроката из тонны в метры, сначала определяется площадь сечения проката, умноженная на удельный вес, после чего, вес делится на полученное путем умножения значение и мы получаем требуемую длину по весу.
Необходимо заметить, что весовая таблица металлопроката зависит от показателя температуры рассчитываемого проката, так, при различных значения температуры стали, существенно меняется его плотность. Исходя из этого, при расчете используется универсальная температура стали равная 20 °С
Для цветного металлопроката могут применяться другие температурные значения, обращайте на это внимание
В реальной жизни, размеры отпускаемого проката, особенно в партиях большого объема, могут существенно отличаться от рассчитанных значений. Это связано с тем, что таблица массы металлопроката не учитывает отклонения от точных геометрических параметров продукции, которые существуют в обязательном порядке, особенно при больших объемах.
Как рассчитать массу равнополочного уголка, швеллера, двутавра
Масса метра погонного углового металлопроката зависит от ширины и толщины полок.
Внимание! Рассчитанный по геометрической формуле или определённый по таблице вес уголка может сильно отличаться от фактического. Это связано с тем, что некоторые производители в целях удешевления продукции снижают толщину полки уголка в местах, где не предусматриваются проверочные замеры
Такая разница может значительно превышать допуски, предусмотренные ГОСТом.
Вес погонного метра наиболее распространённого сортамента равнополочного уголка
| Ширина полки, мм | Толщина полки, мм | Вес 1 м уголка, кг | Ширина полки, мм | Толщина полки, мм | Вес 1 м уголка, кг |
| 20 | 3 | 0,89 | 40 | 3 | 1,85 |
| 20 | 4 | 1,15 | 40 | 4 | 2,42 |
| 25 | 3 | 1,12 | 45 | 3 | 2,08 |
| 25 | 4 | 1,46 | 45 | 4 | 2,73 |
| 32 | 3 | 1,46 | 50 | 3 | 2,32 |
| 32 | 4 | 1,91 | 50 | 4 | 3,05 |
| 36 | 3 | 1,65 | 63 | 4 | 3,9 |
| 36 | 4 | 2,16 | 63 | 5 | 4,81 |
Самостоятельно просчитать массу швеллера и двутавра затруднительно из-за сложной формы сечения. В данном случае пользуются таблицами.
Таблица весов швеллера
| Номер профиля | Вес 1 м, кг | Номер профиля | Вес 1 м, кг | Номер профиля | Вес 1 м, кг |
| 5 | 4,84 | 12 | 10,4 | 20 | 18,4 |
| 6,5 | 5,9 | 14 | 12,3 | 22 | 21,0 |
| 8 | 7,05 | 16 | 14,2 | 24 | 24 ,0 |
| 10 | 8,59 | 18 | 16,3 | 27 | 27,7 |
Таблица весов двутавра
| Номер профиля | Вес 1 м, кг | Номер профиля | Вес 1 м, кг | Номер профиля | Вес 1 м, кг |
| 10 | 9,46 | 18 | 18,4 | 27 | 31,5 |
| 12 | 11,5 | 20 | 21,0 | 30 | 36,5 |
| 14 | 13,7 | 22 | 24,0 | 33 | 42,2 |
| 16 | 15,9 | 24 | 27,3 | 36 | 48,6 |
Определение массы 1 пм металлопроката
| Определение теоретической массы 1 погонного метра трубы |
| Для нерж.трубы: m = ?*(d — s)*s*?/1000 Для «черной» трубы: m = (d — s)*s/40,55 где: m — теор. масса одного погонного метра трубы в кг, ? = 3,14 (постоянная величина), d — наружный диаметр в мм, s — толщина стенки в мм, ? — плотность в г/куб. см. |
| Определение теоретической массы 1 погонного метра круга |
| m = ?*d2*?/4000 где: m — теор. масса 1 п/ м круга в кг, ? = 3,14 (постоянная величина), d — наружный диаметр в мм, ? — плотность стали в г/куб. см. |
| Определение теоретической массы одного листа |
| m = V* ?/ 1E 6 где: m — теор. масса 1 п/ м листа в кг, V — объем листа = Толщина х Ширина х Длина, мм, ? — плотность стали в г/куб. см, 1Е6 — число 10 в 6-й степени. |
| Определение примерного количества листов в одной тонне |
| n = 1Е 9 / V*? где: ? — плотность стали в г/куб. см. V — объем листа = Толщина х Ширина х Длина, мм, |
Плотность разных марок сталей (по данным ГОСТ 9941-81)
| Марка стали | Плотность, ?, г/см3 | Марка стали | Плотность, ?, г/см3 |
| 04Х18Н10 | 7,90 | 08Х18Н10 | 7,90 |
| 08Х20Н14С2 | 7,70 | 08Х17Т | 7,70 |
| 10Х17Н13М2Т | 8,00 | 08Х13 | 7,70 |
| 08Х18Н12Б | 7,90 | 12Х13 | 7,70 |
| 10Х23Н18 | 7,95 | 12Х17 | 7,70 |
| 08Х18Н10Т | 7,90 | 15Х25Т | 7,60 |
| 08Х18Н12Т | 7,95 | 12Х18Н9 | 7,90 |
