Обзор популярных неисправностей электролобзика и их ремонт, а также почему лобзик пилит криво и как это исправить

Некоторые особенности процесса

Изначально необходимо выбрать правильную пилку для лобзика. Разнообразие пилок позволяет остановиться на том варианте, который будет соответствовать как материалу исходной заготовки, так и конечному необходимому результату.

Вообще, лобзик может быть с маятниковым и с обычным ходом. Во втором варианте для ровного распила полотно нужно двигать четко вертикально, разрезая материал движением вверх. Благодаря высокой создаваемой скорости, полотно изнашивается медленнее.

При работе с инструментом маятникового хода принцип, по сути, тот же, только предпочтительный материал для обработки – мягкое дерево или пластик, со сталью могут возникнуть сложности.

Для того чтобы сделать прямой распил, необходимо выбирать широкое полотно, лучше, если у лобзика при этом будет функция «Плавный пуск», которая позволит избежать резких движении именно на начальной стадии. При необходимости выпиливания круглого отверстия сначала нужно просверлить исходный вариант, внутрь которого вводится необходимая пилка. Сам распил осуществляется по разметке. Если исходный вариант выпилить не получается, то требуется врезной способ пиления. Для этого лобзик наклоняется под углом до соприкосновения с материалом, это позволяет проделать сквозное отверстие, после чего по разметке сделать уже необходимое.

При необходимости частого кругового пиления целесообразно приобрести дополнительное приспособление, именуемое кругорезом.

Допускается распил по кромке заготовки, но нужно обязательно убедиться в ее изначальной ровности, без этого электролобзик пилит криво. Если кромка неровная, то исправить это может только правильная разметка.

При работе с деревянными листами небольшой толщины существует риск появления сколов. Чтобы это предотвратить, лист следует расположить вниз лицевой стороной.

Для ровного пиления панелей существуют специальные приспособления, так называемые станки. Они могут быть вертикальными или горизонтальными.

Названия говорят сами за себя. В первом случае панели устанавливают вертикально, балка, установленная на направляющие, выполняет роль кронштейна. Возможность ее поворота до прямого угла позволяет отпилить материал в любой плоскости. Горизонтальный вариант предполагает наличие стола для пиления, самого механизма и каретки, обеспечивающей движение пилки вдоль.

Устройство и принцип работы электролобзика

Рисунок 1 – Устройство электролобзика

Электролобзик — это универсальный инструмент для резки разных, преимущественно листовых, материалов:

• фанера;
• МДФ, ДСП или ДВП;
• гипсокартон;
• пластик;
• массив дерева (толщиной до 9 см, в зависимости от рабочей длины пилки).

Кроме этих материалов, электролобзик способен резать алюминиевые или стальные листы, надо только установить специальную пилку с мелким зубом. В отличие от дисковых пил, лобзик выполняет криволинейный рез, позволяя мастеру вырезать контуры различных геометрических фигур. Устройство несколько сложнее, чем у других электроинструментов, поскольку для работы необходимо преобразовать осевое вращение электродвигателя в возвратно-поступательное движение в направлении, перпендикулярном оси вращения ротора. Эту задачу решает специальный механизм, расположенный в передней части инструмента. Он обеспечивает движение штока вверх-вниз.

Для удобства и безопасности работы имеется опорная плита, скользящая по поверхности обрабатываемого материала. Пилка крепится к нижней части штока с помощью зажимного винта. Все элементы установлены в пластиковый корпус, верхняя часть которого является рукояткой с нажимной кнопкой и регулятором частоты вращения. Кроме основных функций имеется регулятор маятникового движения пилки, облегчающий резку плотных и твердых материалов. Опилки частично сдуваются с помощью крыльчатки, установленной на валу двигателя и выполняющей функции вентилятора.

Лобзик криво пилит как исправить поломку и где ее искать

Головоломка — это инструмент, основное назначение которого — резать металл, дерево, пластик и камень. Инструмент предназначен для выполнения прямых, диагональных и круговых резов. Одним из дефектов, который может возникнуть во время работы, является неровный срез пазла. Выясните, почему головоломка неправильная и что нужно сделать, чтобы исправить неисправный инструмент.

При использовании инструментов часто возникают ситуации, когда пазл разрезается неправильно. Такие дефекты могут быть связаны с неисправным электроинструментом. Тем не менее, к причинам, по которым можно согнуть пазлы, относятся

1. Неопытность в решении головоломки.
2. Дефекты на лезвиях. Пазлы могут быть оснащены лезвиями разной длины, так как они могут разрезать листы материала разной толщины. Удлиненные изогнутые пильные полотна встречаются чаще, а дефекты в виде кривизны в коротких полотнах встречаются очень редко.
3. Роликовая игра отвертки — этот элемент в инструменте является регулируемым (положение регулируется). Существует два типа отказа цилиндра головоломки — износ крепежных отверстий, удерживающих цилиндр на месте. Второй тип повреждения вызван трением внутри цилиндра, что приводит к снижению контактного давления.
4. Повреждение корпуса — чрезмерный люфт возникает при износе корпуса. Это также отрицательно сказывается на выравнивании среза и пазла.

Чтобы выяснить, почему головоломка неправильная, нужно начать все с самого начала. Для этого еще раз проверьте, правильно ли вы эксплуатируете электроинструмент.

Обратите внимание на скорость, с которой вы перемещаете устройство. Если вы нажмете на головоломку, чтобы быстро выполнить задание, лезвие не успеет разрезать материал, и пила будет раскачиваться из стороны в сторону.
Наклон головоломки может быть вызван при резке материала толщиной более 40 мм.. Для выявления причины погнутого пиления, связанного со скоростью и чрезмерным резанием мастера, необходимо предпринять следующие действия

Для выявления причины погнутого пиления, связанного со скоростью и чрезмерным резанием мастера, необходимо предпринять следующие действия

1. Уменьшите усилие — слегка направляйте пазл, не толкая его вперед.
2. В зависимости от прочности и толщины распиливаемого материала отрегулируйте скорость пиления в соответствии с распиливаемым материалом с помощью регулятора.
3. Положите пазл на распиливаемый материал и прижмите его, чтобы избежать вибрации о распиливаемый материал. Опорная плита должна быть прочно закреплена на разрезаемой поверхности.
4. Подтяните деталь для хорошего среза.

Если после обработки вы обнаружите, что пазл по-прежнему неправильный, перейдите к следующему методу выявления и устранения неисправности.

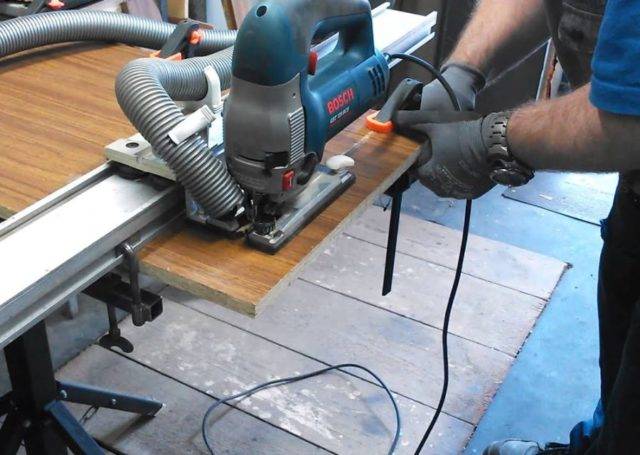

Правила ровного пила электролобзиком

• Для идеально ровного пила необходимо использовать приспособление с увеличенной частотой движения полотна. Лучше выбрать большую пилку. В качестве направляющей подойдет доска. Предварительно подготавливают 2 струбцины с заготовкой и направляющей. Чтобы лобзик был свободно расположен, его кладут на возвышение. Рулеткой измеряют ширину материала, рисуют пометки, делают из них одну черту с помощью линейки.
• Направляющую кладут в нескольких сантиметрах от отреза. Ее прикрепляют струбцинами. Лобзик приставляют режущей частью к линии распила. Соединяют его с направляющей, прикрепляют ее струбциной. Нужно следить, чтобы она не двигалась.
• Те же манипуляции проделывают со другой стороны. Чтобы на дереве не осталось дефектов, зажимать нужно несильно.
• Следующий этап – переход к первой струбцине, проверка ее устойчивости и зажим. После этого включают электролобзик, выставляя самую большую скорость. На маятнике выставляют цифру 2. Пилку устанавливают по линии отреза. Направляющую придавливают к боку платформы и начинают пилить.
• Контролируя положение платформы, инструмент двигают вперед. Когда до конца останется совсем чуть-чуть, отпиленное нужно поддержать, чтобы оно не отломалось. Отрезанные части будут идеально ровными.
• Чтобы пила скользила плавно и легко, некоторые используют сменную пластину. Она бывает из разных материалов. Ее фиксируют на опорной подошве пилы. Шина и адаптер обеспечивают ровный распил.
• Некоторые материалы требуют дополнительного охлаждения. При работе с ними нужно держать возле себя миску с прохладной водой. Ее можно установить на опорной подошве.

Электролобзик – универсальный инструмент, незаменимый в хозяйстве. Знающие люди утверждают: сноровка в обращении с ним приходит с опытом. Чем больше тренироваться, тем лучшим будет результат.

Неисправности держателя полотна

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций, как:

• Быстрый зажим , который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
• Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

Топливная система

Если на корпусе бензопилы периодически появляются бензиновые капли, то необходимо проверить герметичность топливного бака. Со временем, он может рассохнуться. Или же прокладка «задубела» и она уже не может выполнять свою прямую функцию.

Если появились полноценные бензиновые ручейки, то велика вероятность, что придется менять лопнувший шланг, соединяющий карбюратор и топливный бак.

Причин, по которым топливная смесь перестала поступать в цилиндр несколько:

• Воздушный фильтр засорился.
• Настройки работы карбюратора слетели.
• Мембрана карбюратора перестала быть целостной.
• Каналы, по которым транспортируется бензин, засорились.

В этом случае следует начать искать неисправность с фильтрующих элементов. В большинстве своем, именно из-за снижения пропускной способности воздушного и бензинового фильтров обороты на холостом ходу начинают «плавать».

Если с фильтрами все в порядке, то необходимо проверить составляющие бензопроводной системы, а также удостовериться в отсутствии самопроизвольного изменения настроек карбюратора.

В некоторых случаях пользователи бензопил отмечают другие проблемы, которые существенно не влияют на работу инструмента.

Чаще всего излишний дым появляется при чрезмерном добавлении масла в топливную смесь, которое не успевает до конца сгореть. Также следует проверить, не сбились ли настройки карбюратора.

Замена штока

Рисунок 5 – Шток Шток лобзика — это деталь, к которой крепится пилка.

Во время работы он совершает возвратно-поступательные движения, испытывая максимальную нагрузку.

Для ремонта электролобзика своими руками потребуется извлечь неисправный шток, разобрав лобзик (снять переднюю крышку или боковую, если корпус состоит только из двух половин).

Надо извлечь неисправный шток и установить на его место новый элемент, следя за положением металлических деталей.

Перед извлечением следует внимательно осмотреть положение штока, запомнить, какие элементы входят в соприкосновение или взаимодействие, чтобы при установке нового штока ничего не изменить. Установленную деталь надо обильно смазать литолом, чтобы снизить износ и продлить ресурс.

Требования

Самое первое – это надежно и прочно закрепить материал, на котором будут вестись работы. Случается и так, что происходит ошибка, и лобзик начинает пилить неровно. Стоит выяснять причину, иначе не получится достичь нужного распила. Это устойчивость стола, а также надежность закрепления материала. Ровные срезы делать таким инструментом не так сложно, но если выбрать направление вдоль волокон, ничего не получится. Хотя люди с опытом могут справиться даже с такой задачей.

Как ровно пилить лобзиком? Если требуется такая необходимость человеку без опыта, то нужно выполнять следующие действия – это параллельный упор. Для этого с одной стороны выполняется крепление к электролобзику, а вторая сторона – упор в край дерева. Именно так получится сделать прорез ровным и без остатков волокон.

Каждый может узнать устройство этого агрегата в инструкции. При покупке много рекомендаций дают менеджеры. Каждый производитель вкладывает инструкцию, это не менее полезная информация, и ее стоит изучать. Все должно происходить поэтапно, если возникают вопросы, то их нужно решать, а не продолжать работу «на авось».

Устройство электролобзика – механическая часть

Механическая часть лобзика представлена четырьмя элементами:

1. Движущимся штоком;
2. Редуктором;
3. Вентилятором;
4. Крепежом режущей пилки.

Основным механическим узлом инструмента является редуктор. За счет редуктора обеспечивается необходимое движущее усилие. Если говорить «механическим» языком: основное предназначение редуктора – уменьшение оборотов двигателя для повышения величины крутящего момента. В большинстве современных электролобзиков используется шестеренчатый редуктор, имеющий одну передачу. Хотя встречаются и модели с несколькими передачами – например, с двумя.

Необходимо отметить, современный рынок предлагает модели лобзиков с маятниковым ходом (например, электролобзик Макита 4329), благодаря которому улучшается соприкосновение пилки с обрабатываемым материалом, а соответственно ускоряется процесс распиливания. Механическая часть таких инструментов гораздо сложнее той, которую рассматриваем мы.

Какой пилкой для лобзика пилить ДСП, ЛДСП

Качество распила доски во многом определяется типом полотна. Прежде всего, требуется правильно выбрать лезвие по размеру зубьев. Пилки делятся на несколько видов:

• А и В — такие полотна обладают наименьшими зубчиками с небольшим шагом;
• С — зубья у оснастки средние по размеру;
• D — насадки обладают максимально длинными зубчиками.

Быстро и грубо пилить ДСП и дерево можно полотнами последнего типа. Но если необходимо выполнить рез максимально ровно, лучше взять размер зубчиков С, А или В — они позволяют работать с материалом более аккуратно. Шаг должен составлять 2-3 мм, а длина пилки — около 75 мм.

Стандартная оснастка для электролобзика обладает прямыми зубцами, направленными в одну и ту же сторону. Чтобы пилить ЛДСП ровно, лучше отдавать предпочтение реверсным лезвиям. У них часть зубцов направлена вверх. При обратном движении они подрезают материал, что позволяет обходиться без сколов по краям.

Пилить ЛДСП необходимо лобзиком с насадками из стали марок BM, CV и HCS

Перед тем как пилить ДСП лобзиком, выбранное лезвие необходимо внимательно осмотреть. Хорошее полотно не должно иметь следов коррозии и дефектов. О высоком качестве насадки говорят четкие надписи и эмблемы на поверхности, а также идеально ровная обточка со всех сторон. Если оснастка обладает слегка закругленными гранями, косыми или расплывающимися печатями, то сделана она из контрафактного материала.

Адреса сервисных центров:

Морская набережная 35 к.1с 10.00 до 20.00 (без выходных)+7 (812) 648-01-00ул. Тверская, 60, КолпиноПН-ВС 08:00-22:00+7 (812) 665-99-85Ленинский проспект, 72к1пн-пт: с 11.00 до 20.00; сб: с 11.00 до 18.00; вс: выходной+7 (812) 748-2206ул. Будапештская, 87-3Будни: с 10:00 до 20:00; сб, вс: выходной+7 (812) 648-01-00проспект Космонавтов, 38к4с 10.00 до 20.00 (без выходных)+7 (812) 648-01-00Пионерская ул., 21пн-пт c 10:00 до 20:00, сб-вс с 11:00 до 19:00+7 (812) 648-01-00проспект Мечникова, 14с 10.00 до 20.00+7 (812) 648-01-00Руставели 66с 10.00 до 20.00 (без выходных)+7 (812) 648-01-00Антонова-Овсеенко 20пн-сб: с 9.30 до 20.00; вс: выходной+7 (812) 648-01-00Белы Куна, 24к1Пн-Пт 10:00 до 20:00; Сб 10:00 до 19:00; Вс – выходной+7 (812) 648-01-00пр. Энгельса 113к1пн-пт: c 10:00 до 20:00, сб-вс: с 10:00 до 19:00+7 (812) 614-04-01Всеволожск, Христиновский проспект, 28открытие с 14 июня 2021+7 (812) 648-01-00Проспект Науки, 21к1с 10.30 до 20.00 (без выходных)+7 (812) 603-40-95пр. Наставников 35с 10.00 до 20.00 (без выходных) +7 (812) 996-5539пр. Маршала Жукова 35-1с 10.00 до 20.00 (без выходных)+7 (812) 648-01-00ул. Харченко, 12c 10:00 до 20:00 (без выходных)+7 (812) 565-05-28Комендантский проспект, 4к2c 11:00 до 21:00+7 (812) 648-01-00пр. Авиаконструкторов 5-2с 10:00 до 20:00 (Без выходных)+7 (812) 648-01-00

Оставьте свой отзыв если не держит пилку. Или задайте вопрос. Мы обязательно ответим!

Уже чинили аппарат у нас? Оставьте свой рейтинг!

Ваша оценка: Текущий рейтинг: 4.72 (Проголосовало: 13)

Замена штока

Рисунок 5 – Шток

Шток лобзика — это деталь, к которой крепится пилка.

Во время работы он совершает возвратно-поступательные движения, испытывая максимальную нагрузку.

Для ремонта электролобзика своими руками потребуется извлечь неисправный шток, разобрав лобзик (снять переднюю крышку или боковую, если корпус состоит только из двух половин).

Надо извлечь неисправный шток и установить на его место новый элемент, следя за положением металлических деталей.

Перед извлечением следует внимательно осмотреть положение штока, запомнить, какие элементы входят в соприкосновение или взаимодействие, чтобы при установке нового штока ничего не изменить. Установленную деталь надо обильно смазать литолом, чтобы снизить износ и продлить ресурс.

Инструменты, приспособления

1. Основные инструменты — ручной лобзик, лучковая пила, пилки, шило, нож, надфили.

Ручной лобзик — по конструкции простой инструмент. Лобзики бывают с плоскими и трубчатыми рамами. Трубчатая рама обеспечивает равномерное натягивание пилки, зажимы такой рамы не искривляют пилку в местах зажатия. Длина трубчатой рамы больше плоской. Поэтому лобзиком с трубчатой рамой выпиливают детали большого размера. Ручки у рам изготавливают либо из пластмассы, либо из дерева. Рама лобзика должна быть упругой в противном случае она не сможет обеспечить нужного натяжения пилки.

Зажимы подгоняются плотно друг к другу. Ось ручки должна проходить в плоскости рамы (чтобы кромки выпиленного орнамента были перпендикулярны к плоскости выпиливания).

Рис. 1. Лобзик. Простой П-образный лобзик: а — внешний вид; б — пильные полотна; 1 — рамка; 2 — пильное полотно; 3 — рукоятка; 4 — крепежные винты

Лучковая пила — узкое стальное полотно с зубьями по одной из кромок, натянутое на деревянный или металлический станок-лучок. Применяется для раскроя чурака на тонкие дощечки, пропил у лучковой пилы уже и требует меньших усилий. Зубья пилы могут быть треугольными, разводка зубьев не более 0,3 мм. Затачивать зубья необходимо перпендикулярно плоскости полотна, несимметрия заточки влияет на качество работы.

Ножовка с широким полотном — применяется для распиловки капов. Широкое полотно обеспечивает прямолинейность распила и точность направления. Ручки у ножовок полузакрытые и закрытые. Кромка полотна с зубьями может быть прямолинейной, выпуклой, вогнутой.

Выкрутная пила — основной инструмент в пропильной резьбе. В выпиловке применяется для выпиливания в толстой фанере, разрезания больших листов фанеры.

Пилки — различаются по толщине и размерам зубчиков. Необходимо иметь 2 вида пилок: с мелкими и крупными зубчиками. Мелкий орнамент выпиливается лобзиком с пилкой с мелкими зубчиками. Для крупного орнамента подходит лобзик с крупнозубчатой пилкой.

Шило — для проделывания отверстий в фанере.

Для выполнения ажурных работ понадобится несколько шильев с диаметром иглы от 1 до 3 мм. Шило при вращении выполняет роль дрели, т.е. подрезать и выворачивать волокна древесины; это предотвращает раскалывания рубашки фанеры.

Сапожный нож — предназначен для разрезания рельсов (т.е. изготовленный из обломка широкого полотна пилы по металлу). Применение ножа — для подгонки деталей изделия друг к другу перед сборкой.

Надфили — для выравнивания и исправления прорезей в фанере.

Рис. 2. Инструменты. 1 — шило; 2 — нож; 3 — надфили; 4 — лучковая пила; 5 — ножовки с широким полотном; 6 — выкрутная пила

Рис. 3. Инструменты для первичной обработки древесины. а — рубанок; б — стамески; в — цикля

2.Приспособления для выпиливания.

Контур орнамента выпиливают на специальном станке. Съемный станок прикрепляют к столу при помощи струбцины.

Причины — почему лобзик пилит криво

При эксплуатации инструмента приходится сталкиваться с ситуацией криволинейного пиления лобзиком. Такой дефект можно отнести к неисправностям электроинструмента. Однако причинами того, что лобзик пилит криво, являются такие факторы:

1. Отсутствие достаточного опыта при работе с лобзиком
2. Наличие дефекта полотна. На лобзик можно закреплять полотна разной длины, что обусловлено возможностью распила листового материала разной толщины. Если с полотнами малой длины дефекты в виде искривления встречаются крайне редко, то длинные пилки с кривизной встречаются чаще
3. Люфт направляющего ролика — этот элемент на инструменте регулируется (настраивается его положение). Различают два вида поломок роликов на лобзиках — износ посадочных отверстий, за счет которых фиксируется ролик. Вторая неисправность связана с истиранием внутренней части ролика, посредством чего снижается качество прижима
4. Неисправность штока — при износе возникает избыточный люфт, который также негативно отражается на прямолинейности распиливания материала лобзиком

Чтобы выявить, почему лобзик пилит криво, необходимо поиск неисправности начинать с самого начала. Для этого еще раз убедитесь в том, что правильно управляете электроинструментом:

Обратите внимание на скорость перемещения прибора. Если прижимать лобзик в попытке скорее завершить работу, то полотно не будет успевать разрезать материал, и потому пилка будет вилять из стороны в сторону Криволинейный распил лобзиком может быть связан с обработкой толстого материала от 40 мм

Чтобы выявить причину кривого распила, которая связана со скоростью и избыточным усилием, прилагаемым мастером, следует выполнить такие манипуляции:

Чтобы выявить причину кривого распила, которая связана со скоростью и избыточным усилием, прилагаемым мастером, следует выполнить такие манипуляции:

1. Прилагать меньше усилий — вести лобзик необходимо легко и без прижимания его вперед
2. Установить соответствующую скорость возвратно-поступательных движений посредством регулятора, что зависит от прочности и толщины распиливаемого материала
3. Прижимать лобзик к обрабатываемой поверхности подошвой, и исключить его вибрацию относительно распиливаемой поверхности. Подошва должна плотно прилегать к поверхности
4. Закрепить хорошо распиливаемую заготовку

Если после проведенных манипуляций наблюдается, что лобзик продолжает пилить криво, тогда приступаем к следующему способу выявления и устранения неисправности.

Это интересно!Для соответствующих типов материалов необходимо правильно выбирать режущие полотна.

https://youtube.com/watch?v=heYgysyMCU8%3F

Как сделать, чтобы бензопила работала тихо?

Перед тем, как найти ответы на этот вопрос, нужно разобраться, почему бензоинструмент стал работать громче.

К признакам и причинам этой проблемы относятся:

• резкие стреляющие звуки или стабильное увеличение громкости при наборе оборотов штатным двигателем – проблема с карбюратором;
• периодический стучащий звук – контакт расположенных рядом деталей;
• воющий звук со стороны привода – чрезмерный износ ведущей звезды;
• громкие свистящие шумы – проблемы с инерционным тормозом.

Если ни одной из этих неисправностей нет и оператор просто хочет снизить шум работающего мотора, то это можно сделать при помощи замены штатного глушителя.

Для этого лучше всего подойдут сборные узлы от профессиональных бензопил. Они рассчитаны на глушение самых громких звуков, поэтому эффективно справятся с нормализацией громкости ДВС менее мощных бензопил.
