Ручной опрессовочный насос. Проверка систем на герметичность

Как выбрать опрессовочный аппарат

На сегодняшний день существует огромное множество разных моделей опрессовщиков. Выпускаются ручные гидравлические опрессовщики многими известными компаниями

При их выборе рекомендуется обратить внимание на два важных фактора:

объём испытуемой коммуникации;
насколько часто будут производиться проверки.

Ручные модели гидравлических прессов гораздо проще, с конструктивной точки зрения, а также стоят на порядок дешевле электрических аналогов. Однако простота конструкции и ручное управление влияет и на скорость нагнетания давления в системе. В сравнении с электроопрессовщиками, ручные модели нагнетают нужные показатели давления гораздо дольше.

Для бытового использования достаточно насоса, способного пропускать 2-3 литра воды в минуту

Эксплуатационное время аппарата, а также точность результатов проверки зависит от мощности модели. Устройства с небольшой мощностью растягивают проверочное время, а если в системе присутствует протечка — это будет влиять на точность результата. Поэтому для систем с большим объёмом жидкости рекомендуются применять мощные устройства, которые способны за небольшой промежуток времени выполнить необходимую работу, что позволит получить максимально верные результаты.

Для домашнего трубопровода будет вполне достаточно прибора, который сможет пропустить через себя 2–3 литра жидкости в минуту. А гидравлические испытания магистральных трубопроводов требуют применения циркуляционных насосов.

Как работает насос при проверке на прочность системы?

У опрессовочного насоса одна единственная задача – создать максимальное давление, подобное гидравлическому удару. Говоря более простым языком, ему требуется совершить резкий перепад давления. Для этого в заполненную до краев систему присоединяется насос, который нагнетает жидкость на протяжении всего трубопровода на определенном периоде времени. Весь процесс происходит с ежеминутным снятием значений манометра. Если будет малейшая неисправность, стрелка манометра опустится вниз.

В качестве рабочего материала зачастую выступает антифриз, нередко масло. Каждая модель опрессовочного насоса оснащена специальными ограничителями давления, которые помогают избежать переизбытка. Для того чтобы проверить систему отопления на прочность, используют компрессор. Однако в этом случае разгерметизация соединительных элементов проверяется при помощи обыкновенного мыла. Под воздействием воздуха, подаваемого из компрессора, мыльный раствор движется по трубам и его утечка в случае неисправности сразу становится заметной.

Но в обоих случаях, гидроудар является незаменимым помощником. При его помощи можно проводить не только коммуникационные испытания, но и инженерные, сантехнические. Вся эта машина подключается к контуру, благодаря которому давление постепенно повышается до необходимого уровня.

На полноценную проверку требуется не менее 2 часов, в течение которых показания манометра будут сниматься неоднократно. Резкое или незначительное снижение давления будет означать разгерметизацию системы. В таком случае необходимо остановить проверки, выявить местоположения утечки и ликвидировать ее, после чего продолжить работу с опрессовочным насосом. Если же значения на всем протяжении стабильны, значит, все работает в штатном режиме.

Особое внимание просим обратить на то, что в оборудовании такого типа решающим фактором является не производительность, а максимально допустимый показатель давления, которое он может создать. Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические

Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Выбрать конкретный насос из сотен существующих довольно сложно

Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы.

Особенности ручного опрессовщика

Практически все модели опрессовочных устройств являются самовсасывающими. Это означает, что они могут всасывать жидкость. Для этого шланг, который входит в конструкцию опрессовщика, опускают в закачиваемую жидкость. Для того, чтобы максимально упростить этот процесс, многие модели оснащаются специальной ёмкостью.

Самые компактные ручные модели используются для быстрой проверки давления, а также герметичности в различных системах. Кроме этого, существуют ручные опрессовщики, которые используются на различных производствах. Ими осуществляют проверку разного промышленного оборудования (например, котлов). Такие проверки проводятся в три этапа:

На первом этапе выполняется предварительное заполнение проверяемого трубопровода или другого объекта.
Далее ручным гидравлическим прессом для опрессовки труб выполняется нагнетание давления.
На последнем этапе производится наблюдение за снижением давления в трубопроводе. Контроль давления осуществляется с помощью манометра или же визуально (если есть видимые протечки).

Ручные модели являются довольно популярными, так как их использование практически не ограничено. Они могут применяться для организации испытаний хозяйственных сетей, а также для проверки коммуникации в многоэтажном доме.

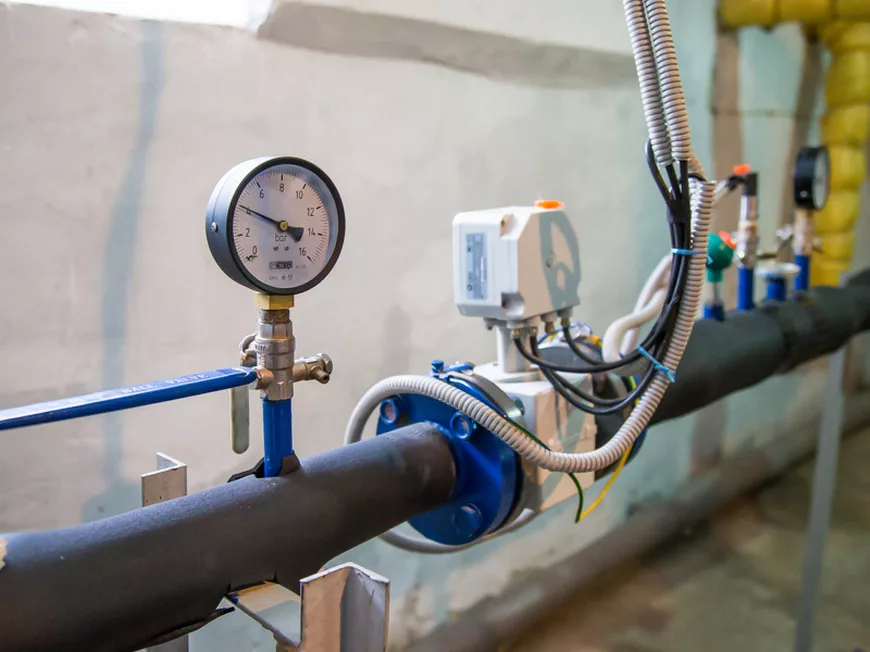

Прибор оснащен манометром, при помощи которого осуществляется контроль давления, нагнетаемого в трубопровод

Стоит отметить одно важное преимущество использования ручного пресса — это низкий уровень погрешности. Это преимущество обусловлено тем, что оператор пресса сам регулирует показатель давления во время испытания трубопровода

Шланги таких приборов на стадии производства оснащаются защитной оплёткой, которая исключает возможность расширения шланга под давлением.

Где подобное оборудование используется

Зачастую такое оборудование, как опрессовочный насос, необходимо для проверки герметичности сантехнической, водоснабжающей и отопительной систем. Его принято использовать:

После окончания ремонтных работ в установленном порядке производится повторная проверка системы для того, чтобы определить полное отсутствие неисправностей. При замене таких элементов как трубы и стояки система также проверяется в условиях повышенного давления.
Непосредственно перед сдачей системы в эксплуатацию (начало отопительного сезона). Для соединения полипропиленовых труб используются низкотемпературные пайки. В случае применения металлопластиковых и полиэтиленовых – фитинги. Каждое место соединения спустя какое-то время может стать местом образования утечки. Для проверки их наличия устройство создает внутри системы определенное давление, которое и позволяет выявить неисправность. Для этого в течение нескольких часов давление повышается в два раза (по сравнению с рабочим) и если трубы выдерживают его, то их работоспособность находится на оптимальном уровне.
Периодическая проверка систем позволяет выявить возможные слабые места, в первую очередь касающиеся износа и коррозии.

Особое внимание всегда уделяется проведению проверок труб, которые относятся к канализационной системе. При наличии самотечной системы небольшие протечки возможны (не более нескольких капель), но все они будут находиться на стыках. После того, как в систему подается такой объем жидкости, который приравнивается к показателю водоразбора, небольшие капельки могут превратиться в ручейки

При повышении давления будут постепенно выявляться все слабые места и проблемные участки, которые нуждаются в дальнейшем ремонте. Отопление в доме должно быть выполнено максимально качественно, так как от этого будет зависеть уровень комфорта всех жильцов

После того, как в систему подается такой объем жидкости, который приравнивается к показателю водоразбора, небольшие капельки могут превратиться в ручейки. При повышении давления будут постепенно выявляться все слабые места и проблемные участки, которые нуждаются в дальнейшем ремонте. Отопление в доме должно быть выполнено максимально качественно, так как от этого будет зависеть уровень комфорта всех жильцов.

Схема проведения необходимых работ не должна вызвать никаких сложностей даже у новичка, а некоторые виды ремонтных работ можно провести и самостоятельно, не привлекая посторонних. Схема работы отопительных систем может отличаться в зависимости от этажности дома и количества квартир, однако основной принцип работы все же остается неизменным. Осенью, перед плановым включением, система отопления должны быть проверена методом опрессовки, что позволит выявиться даже малейшие поломки уже на ранних стадиях. Нет необходимости в приобретении дорогостоящего оборудования, так как в большинстве случаев пригодится маленький и такой удобный ручной опрессовочный насос для отопления.

Принцип действия опрессовочного насоса

Суть работы опрессовочного насоса сводится к следующему:

собранную трубопроводную систему максимально наполняют рабочей жидкостью. Из нее нужно удалить даже мельчайшие пузырьки атмосферного воздуха.

к системе подключается устройство и им создается избыточное давление (путем работы рукояткой или мотора)

При проверке трубопровода нужно создавать давление в 2 или 3 раза большее расчетного рабочего. Это позволит застраховаться от неожиданных аварий и прорывов трубопровода в ходе его будущей эксплуатации

Стабильность созданного давления контролируется нужное время по встроенному в опрессовщик высокоточному манометру. Если давление остается стабильным, то трубопровод годен для эксплуатации.

При поднятии давления в опрессовщике нужно выставить загодя его ограничитель (имеется на моделях ручных опрессовочных насосов Candan и Rothenberger). Это убережет от риска перекачки (особенно это актуально в случае применения электрических устройств)

Виды опрессовщиков и характеристики

Опрессовочные насосы по типу привода делятся на ручные и электрические. Первые приводятся в действие мускульной силой человека посредством рычага, а вторые — электромотором.

По типу насосной установки все опрессовщики делятся на три группы:

Поршневые — они всегда оснащаются ручным приводом, позволяют работать с широким спектром жидкостей, мобильны, точны и надежны.
Пластинчато-роторные — высокопроизводительны, но их рабочая часть контактирует с жидкостью, что создает проблемы при техническом обслуживании и ограничивает возможность работы только с водой (без включений более 1 мм).
Мембранные — их преимущество состоит в отсутствии прямого контакта большинства деталей с перекачиваемой жидкостью. Это делает удобной и эффективной работу с маслами или при проверке канализационных трубопроводов.

Ручной насос для опрессовки

Оптимальным инструментом для точной и быстрой проверки небольших трубопроводных систем является насос опрессовочный ручной. Практически всегда это небольшие модели, чье рабочее давление не превышает 60 бар. Нагнетание давления происходит с помощью мускульной силы оператора особым рычагом. Его же можно зафиксировать и использовать как рукоятку прибора во время транспортировки.

Простота и точность, которые имеет насос опрессовочный ручной, дополняются его небольшой стоимостью. Это делает его применение как любителями, так и ведущими малый бизнес

Насос опрессовочный ручной способен работать не только с водой, но и с маслами и антифризами. Это достигается оснащением его высокопрочными и химически стойкими шлангами, фитингами и баком. Плюсом ручного опрессовщика является высокая точность и отсутствие нужды в частых поверках. Им удобно пользоваться в стесненных условиях и на выезде.

Упростить работу используя насос гидравлический опрессовочный ручной можно следующим образом: подключив опрессовщик к проверяемой системе нагнетать давление изначально не им, а циркуляционным насосом. И лишь когда оно станет достаточно высоко — задействовать опрессовщик для его максимального повышения и проведения контрольных измерений

Опрессовочный насос ROTHENBERGER RP 50/ RP 50 INOX (видео)

Ознакомившись с предлагаемым здесь видео, можно наглядно изучить работу с типичным ручным насосом для опрессовки. В качестве него выбрано изделие популярной марки ROTHENBERGER — ручной опрессовочный насос ROTHENBERGER RP50/RP50 INOX.

Электрический опрессовщик

Опрессовщики этого типа более габаритны. Но их положительной стороной является высокая производительность. По устройству он чаще всего или пластинчато-роторный или мембранный. Реже он может быть поршневым.

Практически все электрические опрессовщики работают от обычной бытовой электросети (220 или 120 В). Кроме этого положительной их стороной является возможность самовсасывания. Это означает что не нужно вручную заполнять насосный объем жидкостью перед пуском. Устройство делает это само — нужно лишь опустить всасывающий шланг в емкость с жидкостью (вода, масло, антифриз).

Для точных и быстрых измерений и поверок в больших трубопроводных системах лучше всего размещать электрические опрессовочники стационарно. Лишний раз перемещать их не стоит

Виды насосов для опрессовки теплосети

В настоящее время существует множество видов насосов для пресса, проверяющих герметичность отопительного контура. Их следует разделить на два основных вида – электрические и ручные. Конструкция оборудования способна различаться по принципу действия.

Виды опрессовочных насосов

Различают несколько видов насосов.

Пластинчатые роторно-поступательные – в роли рабочего органа у них выступают плоские пластины, вращающиеся вместе с ротором.

Мембранные – опрессовочные насосы объемного действия. Жидкая среда перекачивается при помощи мембраны, приводимой в движение сжатым воздухом. Их преимуществом мастера считают отсутствие трущихся деталей и способность работы с агрессивными средами.

Поршневые насосы для опрессовки работают под воздействием возвратно-поступательного движения поршня – плунжера. Он всасывает рабочую среду через один клапан, нагнетает ее в трубопровод, при возвратном движении, через другой клапан. Подобное оборудование имеет высокий КПД и срок службы.

Ручные нагнетатели

Рабочее давление отопления многоэтажных построек, малоэтажных и частных домов часто отличается из-за различной протяженности трубопроводов, обеспечивающих подачу теплоносителя. Оно регламентируется согласно ГОСТу.

Для обычных домов времен Хрущева оно должно быть около 9 атмосфер, но не всегда в системе существует такое давление. Очень часто оно немного ниже из-за изношенности трубопроводов и регистров в квартирах жильцов.

Ручные насосы чаще используются в частных домах и на небольших участках теплосети, вводимых в эксплуатацию после ремонта.

Ручной опрессовщик имеет ряд преимуществ:

относительно небольшая цена агрегата;
дешевизна и простота в обслуживании;
мобильность;
эксплуатация в условиях отсутствия электроэнергии.

Ручной агрегат снабжен емкостью до 15 литров в зависимости от модификации

насоса для рабочей жидкости, рукавом длиной 2 метра и более, который

соединяет трубопровод с насосом и манометром. По мере проведения испытания, работник нагнетает жидкость с помощью специального рычага, постоянно следя за показаниями манометра. Соединительные шланги покрыты оплеткой, защищающей их от расширения.

Достоинством этого опрессовочного оборудования является небольшая себестоимость, надежность, легкость конструкции и простота эксплуатации. Среди недостатков необходимо отметить невысокое давление нагнетания, сложность проведения гидроиспытаний для линий большой протяженности. Максимальное рабочее давление ручных опрессовщиков доходит до 25 атмосфер, в зависимости от модели агрегата.

Для испытания теплосетей с большой протяженностью трубопроводов – многоэтажные дома, большие промышленные помещения – целесообразнее использовать электронасосы.

Насосы с электроприводом

Электрический опрессовыватель используется на профессиональном уровне при вводе в эксплуатацию отопительного контура нового здания и для профилактики, особенно перед ежегодным включением теплосети.

Электрический насос способен поддерживать давление до 60 атмосфер. Существуют агрегаты, работающие с давлением до 500 атмосфер в высоконапорных сооружениях, а также обслуживающие длинные отопительные магистрали с поддержанием постоянных параметров.

Часто в комплект электрического насоса для опрессовки входит:

Емкость 20 литров.
Глицериновый манометр.
Два шланга – всасывающий и нагнетательный, а в некоторых моделях есть дренажный шланг, их длина может варьироваться от 2 до 10 метров и более.
Трубка байпасного клапана для выставления нужного давления во избежание разбалансировки системы нагнетания.

Скорость подачи рабочей среды от 2,9 до 25 л/мин и более.

Среди положительных моментов работы с этим оборудованием является:

большая производительность;
уменьшение физического труда работников, обслуживающих сети;
автоматизация всего процесса опрессовки;
возможность постоянно поддерживать давление в теплосетях.

Недостатком надо считать высокую себестоимость опрессовочного насоса и громоздкость при транспортировке.

Как запустить теплый пол

После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.

Есть три метода проверки работоспособности системы и выявления недочетов монтажа:

вывести на рабочие температуры и оставить в работе на несколько дней;
на холодном теплоносителе протестировать на повышенном давлении;
провести опрессовку теплых полов воздухом.
Перед заливкой стяжки или укладки плит жесткого основания систему теплых полов тестируют под давлением — опрессовывают

Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора.

Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.

Теперь о том, как тестировать систему каждым из методов.

Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности, снова заполнять и тестировать.

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола

Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.

Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом.

Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.

Автоматический опрессовщик все делает сам вам лишь нужно контролировать

Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.

Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади.

Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

горячим теплоносителем;
холодной водой;
воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

На коллекторном узле закрываются краны обратки.

Устанавливается давление в районе 2,5 атмосфер.

Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи

Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

????Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Как и в первом случае, неполадки устраняются и проверка повторяется.

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

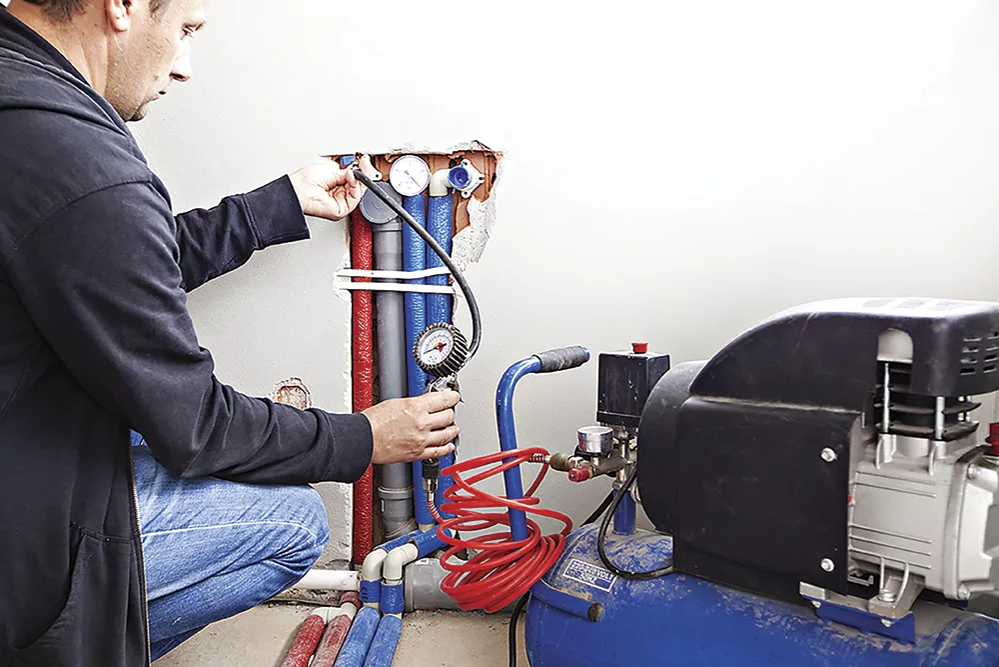

Опрессовка воздухом системы водяных теплых полов

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.
