Складной верстак

Рекомендации

Для более чёткого контакта места соприкосновения деталей промазываются столярным клеем. Усиливайте клееные соединения при помощи готовых мебельных уголков или отрезного уголкового профиля. Угловые соединения, где нет соприкосновения с ящиками, усильте при помощи треугольных проставок.

Складной верстак вряд ли предназначен для тяжёлых работ вроде сборки окон и дверей. На нём затруднительны токарные работы по изготовлению массивных деталей, весящих не один десяток килограммов. Для «тяжеловесных» работ лучше собрать стационарный деревянный верстак, выдерживающий вес не в одну сотню килограммов.

Вне зависимости от того, насколько верстак длинный, он может быть складным (в том числе и трансформер). Однокомнатная квартира или небольшой дачный дом в 20-30 квадратных метров вряд ли позволит разместить стационарный верстак, который невозможно сложить. Ориентируйтесь прежде всего по метражу жилплощади. Тот же совет относится к подсобке вне дома или гаражу.

Не используйте для столешницы фанеру толщиной менее 15 мм и из мягких сортов дерева. Такой верстак сгодится разве что для швейных работ или видов деятельности, где не требуется применение грубой физической силы.

Не работайте на верстаке с сильными реактивами, особенно если имеют место частые их брызги. Для химически активных работ используются специальные столы и подставки, например, из стекла.

В видео ниже представлена пошаговая инструкция одного из вариантов складного верстака, изготовленного своими руками.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.

6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.

8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

9. Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.

10. Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Сборка слесарного стола

После наброска эскиза будущей конструкции переходят к сборке. На этом этапе понадобятся болты, саморезы по металлу или дереву, шуруповерт, электродрель, сварочный аппарат, рубанок или лобзик. Список нужного инструмента зависит от выбранного материала компонентов верстака. В качестве материала выбираются металлические уголки, трубы, полосы, листы, доски, брус.

После завершения работ по сборке каркаса, параллелепипед переворачивается, а к основанию крепятся поворотные колеса при помощи болтов. Затем каркас возвращают «на ноги» и крепят столешницу. После этого в тумбах монтируются ящики и полки, навешивается настольная лампа и работы заканчиваются.

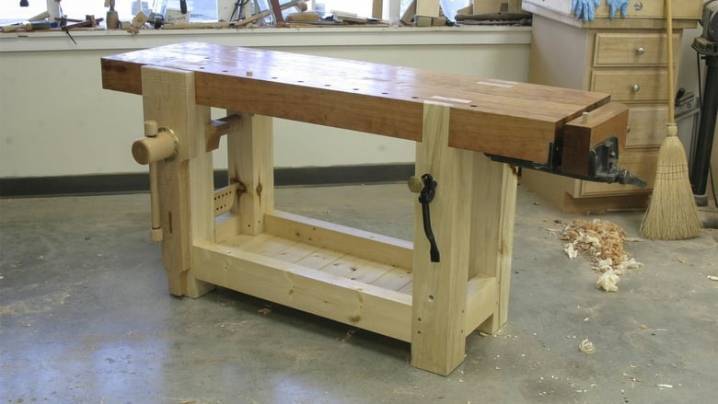

Особенности самостоятельного изготовления верстака

Изготавливая стол для проведения столярных или слесарных работ, следует учитывать, что он должен обладать высокой устойчивостью к механическому воздействию. Размер конструкции выбирается с учетом площади домашней мастерской и величины обрабатываемых заготовок. При создании изделия следует прислушаться к советам профессионалов:

1. Для изготовления рабочей поверхности рекомендуется использовать бук, дуб или граб. Эти породы дерева могут выдерживать существенное механическое воздействие и способны прослужить долго. В качестве рабочей поверхности рекомендуется использовать цельное полотно, к примеру, применяемое при изготовлении межкомнатных дверей. Если используются отдельные доски, то их следует плотно прижимать друг к другу.
2. Высота стола выбирается в зависимости от роста мастера. Промышленные модели имеют высоту не более 80 см, поэтому за ними крайне неудобно работать людям высокого роста.
3. При ширине 80 см длина рабочей поверхности составляет 2 м. Для хранения различных вещей можно снабдить конструкцию выдвижными ящиками.

Все проекты по созданию самодельных конструкций можно разделить на три группы: стационарные, мобильные и составные. Их отличительные характеристики:

1. Стационарные столы получили наибольшее распространение, так как позволяют проводить обработку практически всех заготовок. Их отличительными чертами можно назвать высокую прочность и надежность. Для установки в домашней мастерской приобретаются только в том случае, если есть свободное пространство.
2. Мобильные конструкции имеют металлический каркас и небольшие размеры. Приобретаются исключительно для обработки небольших заготовок.
3. Составные устройства соединяются с помощью резьбового соединения. За счет этого отдельные элементы поддаются замене, при необходимости конструкцию можно легко и быстро разобрать, а составные части транспортировать. Однако резьбовое соединение отличается низкой жесткостью и прочностью, поэтому конструкция может применяться только для проведения отдельных видов работ.

Рейтинг столярных верстаков

На самом деле без такого инструмента ни в одной столярной мастерской не обойдешься. Основной задачей верстака является надежно фиксировать деревянные заготовки, пока мастер занимается их обработкой или же сборкой изделия. Данным требованиям способны ответить ниже представленные варианты, которые уместны к покупке, по мнению владельцев.

ЗУБР МАСТЕР

Российская компания ЗУБР, производство которой находится на территории КНР, предлагает действительно хороший столярный верстак, стоимость его в районе 2400 рублей.

Отличается инструмент решением производителя сделать его складным по конструкции. В этих целях транспортировка изделия является удобной, как и его хранение. По габаритам это небольшое предложение. В сложенном состоянии – 605х945х170 мм.

С таким инструментом можно работать до 150 кг нагрузки. Этого вполне достаточно, если необходимо заняться обработкой древесины. Выполнен инструмент на основе 2-х частей. За счет этого удается отрегулировать его стол в соответствии с показателями ширины.

Настройка осуществляется за счет ручек, которые удобно вращаются. Есть еще и ряд отверстий и фиксаторов. Все это позволяет удерживать заготовки, какой бы конфигурации они не были. У верстака есть наклонные створки, они могут быть установлены под углом в 90 и 45 градусов. Многие покупатели отмечают, что данное устройство является лучшим в целях применения в домашней столярне. Да и удобно его переносить с места на место за счет складного механизма.

KETER FOLDING WORK TABLE

Производством занимается израильская марка. На самом деле данный верстак является одним из самых легким в нашем ТОПе. Его цена варьируется в районе 9300 рублей. Данная конструкция легкая и очень удобная. Она выполнена из материала полипропилен, который отличается не только легкостью в весе, но и отличными показателями устойчивости к УФ-лучам.

Оснащено устройство ножками телескопического типа. За счет этого удается отрегулировать высоту 75-85 см. Немаловажным будет заметить наличие нижней столешницы, которая позволяет достаточно удобно хранить материалы и инструменты, чтобы выполнять заданные цели.

Пусть вес и является небольшим, в районе 13 кг, ему удается выдерживать нагрузку в 453 кг. Производитель дополнил верстак 2 прижимами. За их счет есть возможность фиксировать заготовки для обработки. На самом деле это отличное устройство, которое представлено удобным мобильным столом. Он устойчив во время работы. Покупатели отмечают, что довольны и тем, какие материалы выбрал производитель для изготовления устройства.

Но есть в отзывах и место для минусов. Связано оно с небольшим количеством отверстий в области столешницы, а также показателями высокой цены, что не по карману каждому, кто захочет купить подобный инструмент.

WOLFCRAFT MASTER 600

Производителем является германский бренд, который в очередной раз подтверждает, что немцы знают толк в качестве. По стоимости этот вариант средний. Верстак можно купить за 7700 рублей в среднем.

Удобно и то, что настройка высоты достаточно тонкая. Верстак позволяет работать с ним комфортно мастеру, как в положении сидя, так и стоя. В средней части столешницы есть держатель универсального типа. Он предназначается в целях крепления электрического провода. За счет этого удается увеличить показатели площади рабочей поверхности. Также уместной в этом случае оказалась МДФ панель.

При сочетании с 4 кулачками из пластика, на верстак могут быть установлены заготовки широкого типа. Фиксация осуществляется за счет круглых деталей, что удобно за счет 2 дополнительных кулачков. Но основная задача связана с тем, чтобы не переборщить с весом. Верстак выдержит 120 кг.

Столешница представлена и надежными магнитами, за счет которых удается удерживать на верстаке детали для крепления. Это гвозди и саморезы. На самом деле такое устройство для столярных работ нравится многим потребителям. В своих отзывах они делятся, что оно удобно тем, что имеет регулировки, да и сборка на высшем уровне. Угол наклона является весьма широким. Столешница по наклону плоскости может меняться от 0 до 64 градусов.

Говоря о минусах, стоит заметить, что стоимость высокая, а потому даже те, кто желают купить верстак от немецкого производителя, не могут себе порой позволить.

Особенности

Складной верстак – переносной вариант рабочего места. Главным отличием этой разновидности инструмента от стационарного аналога является возможность компактно сложить и без помех перенести конструкцию для хранения, освободив пространство. Эти приспособления можно без помех хранить в кладовке или на балконе. Еще одной важнейшей особенностью является возможность транспортировки складного верстака. Вес, как правило, вполне приемлем для переноски в одиночку, а габариты в сложенном виде позволяют поместить такой верстак вместе с другими инструментами в багажнике автомобиля.

В зависимости от назначения рабочая поверхность складных верстаков выполняется из металла или древесины, нередко применяются и современные материалы, сочетающие достоинства традиционных. Складные опоры обычно выполнены из металла: алюминия или стали. Часто на них закрепляются специальные резиновые башмаки, предотвращающие скольжение. В большинстве случаев опоры имеют регулировки, позволяющие установить верстак даже на не идеально ровной поверхности.

Особенности

Складной верстак в сложенном состоянии занимает до 10 раз меньше места, чем в рабочем.

Переносной – версия, по принципу действия похожая на складное кресло или обычный раздвижной стол, который легко переносить. Недостатком является почти полное отсутствие ящиков, заметно утяжеляющих конструкцию: вместо них – одна-две полки без задних стенок, сам верстак напоминает стеллаж.

Универсальный – конструкция, прикрепляющаяся к стене, но в отличие от обычного пристенного у такого стола присутствуют все четыре ножки. Схема усложняется выдвижными колёсиками, позволяющими воспользоваться верстаком, как тележкой. Данная версия напоминает передвижной стол для приготовления хот-догов, популярный у продавцов фастфуда в 90-х годах прошлого века: присутствуют полки с задними стенками (или полноценные ящики). Его можно и сложить у стены, подняв и зафиксировав, и перекатить в другое место. Переноска требует помощи ещё двух человек: вес значителен – десятки килограммов.

Раскладной пристенный верстак используется в домашнем «рабочем кабинете» или подсобке – вне дома. Стилизуется под общее оформление домашнего интерьера, может быть выполнен в качестве мини-трансформера, по виду которого гости не сразу догадаются, что это именно верстак. Для подверстачья может использоваться профильная труба.

Процесс изготовления

В качестве основного материала может подойти и фанера из твёрдых сортов дерева – например, берёзовая, с толщиной не менее 1,5 см.

Основание

Изготовление короба-основания включает ряд шагов.

1. Разметьте и распилите фанерный лист (или несколько листов) по чертежу.
2. В качестве основы – короб с ящиками. К примеру, его габариты – 2х1х0,25 м. Соедините боковины, заднюю стенку и перегородки для ящиков с подверстачьем (нижней стенкой несущего короба).
3. Для получившихся ящичных отсеков соберите выдвижные ящики – желательно сделать это заранее. Внешний размер ящиков чуть меньше внутренних размеров отсеков для них – это необходимо, чтобы они задвигались и выдвигались без усилий. Если необходимо, то установите проставки-направляющие. Заранее также установите на ящики ручки (можно использовать ручки для дверей, шкафов, деревянных окон или другие).
4. Установите на короб верхнюю стенку. Это ещё не столешница, а основа, на которой она установится.
5. Скруглите при помощи лобзика и шлифмашины детали для ножек – в том месте, где каждая ножка образует колено.
6. Установите планки ножек по центру несущей конструкции, не отклоняясь от симметрии. Например, если длина ножек – 1 м, то их основные и ответные части могут быть в длину по полметра (не считая роликовых механизмов). Ширина ножек может доходить до 15 см, толщина – по числу слоёв фанеры.
7. На дно основного короба прикрепите поворачивающиеся ролики от мебельного конструктора марки Joker. Они размещаются на болтах 10-го размера и придают конструкции функционал трансформера.
8. Установите ответные части ножек на мебельных болтах. Выполните пробную сборку, проверьте их чёткое срабатывание. Для предотвращения разбалтывания каждого «колена» проставляются большие шайбы (можно использовать гроверные).
9. Чтобы при раскладывании не возникало трудностей, на подвижные части устанавливаются синхронизирующие перекладины – вроде тех, что ставятся на верхние и нижние пассажирские места, откидные столики в вагонах поездов. Они дают возможность быстро сложить и разложить верстак без лишних движений.

Верстак готов к дальнейшей доработке.

Столешница

После изготовления короба и «ходовой части» разметьте и выпилите из нового листа фанеры столешницу. Она должна быть чуть больше по длине и ширине, чем короб. Например, если размер короба (вид сверху) 2х1 м, то столешница обладает площадью в 2,1х1,1 м. Разница в размере короба и столешницы придаст последней дополнительную устойчивость.

Некоторые электроинструменты, к примеру, пильный станок, потребуют раздвижной столешницы, выполненной из двух расходящихся половинок. Дисковая пила выставляется так, чтобы распиливаемая деталь не двигалась поперёк хода пильного диска. В этом случае потребуются направляющие (в том числе и металлический профиль), не дающие половинкам столешницы разойтись в другой плоскости. Здесь используются специальным образом гнутые пары профилей (типа шип-паз), где шип и паз идут по всей длине профиля (и столешницы в целом).

В простейшем случае применяют обычный уголковый профиль: верхняя часть уголка скользит по несущей конструкции, нижняя – не даёт расходящимся половинкам столешницы двигаться поперёк. Такая крышка стола работает чётко, как тиски. Здесь раздвижная столешница отчасти и заменяет тиски без прижимных губок.

Короб с ящиками в таком верстаке отсутствует – он бы мешал работать, зажать столешницей обрабатываемые детали было бы нельзя. Для фиксации половинок столешницы на выбранном расстоянии друг от друга применяют продольные ходовые винты со стопорными и ходовыми гайками, как в настоящих тисках, либо струбцины.

Производители

Одним из лидеров в этом сегменте является компания Bosch, под брендом которой выпускаются многофункциональные, крепкие и эргономичные верстаки. Например, есть целая линейка моделей с лобзиками, фрезерами и циркулярными пилами. Это, в частности, модификации PLS и Wolfcraft. Достойный пример совмещения пильных станций, крепежей и рабочей площадки показывает и продукция DeWalt – например, модель DE 7023. Интересные варианты с полками демонстрирует компания Sivik. Хотя установки этого производителя скорее рассчитаны не на силовые нагрузки, а на эффективную организацию рабочего пространства. Также и в семействах отечественных производителей можно найти качественный складной верстак. Отзывы высоко оценивают и упомянутую модель от , и продукцию менее известных , «Мастер» и «Верстакофф».

Лучшие складные верстаки 2020 года

Sparta 257055

Это совсем недорогой складной верстак для мелких ремонтных работ и сборки мебели. Он способен выдерживать максимально до 100 кг. Конечно, такая грузоподъемность меньше, чем у остальных, но для самой простой столярки подойдет. Столешница выполнена из плиты МДФ.

Половинки стола здесь раздвижные, с пластиковыми упорами, поэтому при необходимости можно зажать заготовку. Некоторые пользователи используют верстак в качестве стола для переносной швейной машинки. Вес всего стола — 4,8 кг.

Зубр Мастер М5

Верстак отечественного производства отлично подойдет для тех, у кого в гараже нет стола для столярных работ, но есть достаточно свободного места. Максимальная нагрузка, которую выдерживает верстак, составляет 150 кг. Особенностью стола является возможность менять углы створок. Они могут стоять под углами 45° и 90°.

Максимальная ширина стола — 365 мм, а его длина — 605 мм, это средние размеры для складных верстаков. Толщина столешницы составляет 18 мм. Как и у предыдущей модели, здесь есть зажимы для крепления заготовки. Пользователи, правда, советуют после покупки заменить обычные гайки на гроверные, чтобы не раскручивались в процессе эксплуатации.

Ryobi RWB01

Еще один недорогой верстак для мелких домашних работ. Хоть сборка у него и китайская, но все равно качественная. Выдерживает он нагрузку до 100 кг — для сборки мебели как раз подойдет. Деревянные половинки стола оснащены четырьмя зажимами для фиксации заготовки. При необходимости их можно переставлять местами (в столешнице есть дополнительные отверстия).

Стальная конструкция стола оснащена раздвижными регуляторами, которые позволяют увеличить ширину стола или зафиксировать между его половинками доску. Высота стола — 795 мм, а его ширина — 605 мм. Неплохой вариант за свои деньги.

Black & Decker WM301-XJ

Данный верстак подойдет тем, кто хочет купить модель известного бренда, но за небольшие деньги. Оснащен устойчивой стальной конструкцией с двумя плитами из бамбука. Благодаря этому материалу верстак довольно легкий, но при этом прочный. В отличие от предыдущих, Black & Decker WM301-XJ выдерживает до 160 кг нагрузки, поэтому ремонтировать на нем какие-то крупногабаритные приборы довольно комфортно и безопасно.

Длина стола — 610 мм, а высота — 760 мм. На деревянных половинках стола нанесена разметка, благодаря которой можно легко отмерять нужную величину деревянных заготовок. Кстати, заготовку легко зафиксировать с помощью прижимных элементов. Правда, не всем удается с первого раза собрать такой верстак: инструкция малоинформативна.

Keter 17182239

Это уже не просто обычный верстак, а многофункциональное изделие для различных ремонтных работ. Модель израильского происхождения оснащена столешницей из полипропилена, который, по заявлениям производителя, способен выдерживать целых 453 кг. При этом сам он весит всего 11,5 кг. Складывается и раскладывается верстак всего за 3 секунды — такого нет практически ни у одного конкурента.

В комплекте со столом идут две струбцины, которые позволяют фиксировать заготовки как в вертикальном, так и в горизонтальном положении. В отличие от предыдущих моделей длина стола здесь целых 850 мм, а ширина 550 мм. При желании на нем можно зафиксировать и отремонтировать велосипед или даже электроскутер. Конечно, такие «фишки» повлияли на его цену, но она должна окупиться комфортом работы и долговечностью верстака.

Bosch BWB 600

Не могли мы обойти стороной одну из самых популярных моделей складных верстаков Bosch BWB 600. Это творение немецких мастеров имеет не тяжелый стальной, а легкий алюминиевый каркас. Но при этом он очень прочный и выдерживает нагрузку до 200 кг. Одна из особенностей верстака — его большая ширина (может регулироваться) 680 мм, что почти в два раза больше, чем у большинства конкурентов.

Длина стола составляет 680 мм, так что в полностью разложенном виде он имеет квадратную форму. В комплекте со столом идут четыре прижимные колодки, которые можно надежно зафиксировать заготовку на столешнице. Стоимость такого удовольствия немалая, но профессионалы такой верстак, определенно, оценят.

Что еще купить в дом:

• Не ножовкой единой: 5 необычных пил, о которых многие не знают

Плюсы приспособления

Универсальный стол — это небольшое рабочее место, позволяющее совершать многофункциональные действия с заготовками (строгание, пиление, резка). Основным материалом при формировании корпуса подобных верстаков является металл. Столешница создаётся из древесно-волокнистой плиты средней толщины, которая обладает достаточным сопротивлением к влаге и парам.

Конструкция универсальных верстаков предполагает специальные установочные места для электрических инструментов от разных производителей. Эта функция расширяет рабочий спектр приспособления. Стол дополняется следующими оборудованиями:

• «Циркулярка» для распила досок, гипсокартона, ламината и мягкого металла.
• Шлифовальные машины, полирующие поверхности разнообразных материалов.
• Бормашины для высокоточной обработки небольших деталей.
• Свёрла, с помощью которых формируют отверстия в конструкциях.
• Электролобзик для распиливания разнообразных материалов.

Наличие необходимого инструментария и универсального верстака позволяет мастеру осуществлять столярные работы, по точности не уступающие производственным. Людям, имеющим желание и навыки в изготовлении предметов мебели, это устройство необходимо. В ремонтных мастерских такие столы позволяют экономить пространство и получать плодотворные результаты собственного труда.

• Имея компактные размеры, универсальные верстаки наделены надёжными закрепляющими элементами, обладают необходимой прочностью и позволяют проводить обработку деталей, даже больших. Некоторые модели выдерживают нагрузку в 200 кг.
• Струбницы (вспомогательные инструменты для фиксации) расположены в отверстиях универсальных верстаков, что существенно облегчает труд мастера. Они входят в комплект, но при необходимости имеется возможность купить дополнительные.
• Прочная металлическая рама верстака позволяет без опасений применять разнообразные ручные инструменты.
• На столах разрешается использовать слесарные тиски, если не преодолевать максимальную нагрузку.

Важно. Для рубки или гибки чрезмерно толстых металлических листов подобные складные верстаки не подходят
