Маркировка
Чтобы проинформировать потребителя об особых свойствах металлопродукции, производители дополнительно маркируют её.
- А – прокат арматурный.
- Ап – прокат для предварительно напряжённых конструкций.
- Н – повышенная категория пластичности.
- Е – высокая пластичность для сейсмоопасных районов.
- К – коррозионностойкая, с нанесением защитного покрытия (оцинкованием, гальваническим способом).
- У – выносливая по отношению к циклическим нагрузкам.
- С – свариваемая.
- Т – уплотнённая термическим или механическим способами.
Буквенное обозначение дополнительных характеристик следует за цифрами-показателями предела текучести.
Маркировка присутствует на каждом прутке. Каждому классу присвоен номер (3)
Таблица 3
На одной из сторон между профильными рёбрами увеличенной толщины или рёбрами с изменённым направлением считаются рёбра нормального размера. Их количество – в соответствии с таблицей 2 – означает класс арматуры.
Рис. 2
Рис. 3
Такое зашифрованное обозначение стандарт рекомендует, т. е на практике будет встречаться другое: отлитые цифры.
Рис. 4
В сопровождаемой документации арматура обозначается набором цифр и букв. Рассмотрим несколько примеров.
- 10-А240 ГОСТ 34028-2016. Гладкий арматурный прокат в мотках или прутками диаметром 10 мм, класс А240.
- 1ф-12-А500 ГОСТ 34028-2016. Периодический профиль формы 1ф класс А500, в прутках или мотками.
- 1ф-12-А500СН. То же, свариваемая, повышенной пластичности.
В маркировке может присутствовать мерная (МД) или другая длина, способ производства.
Композитная арматура
Вес арматуры
При выборе между или стальной и композитной арматурой надо помнить, что монолитность конструкции зависит от адгезии (сцепляемости) стержней с бетоном. Для стали это 0,18, композитных материалов – 0,03 МПа.
На практике это означает, что переменные нагрузки на конструкцию рано или поздно приведут к отрыву бетона от пластика.
Арматура с минеральной и органической (арамид) основами производятся по ГОСТ 31938-2012. В составе арматуры композитной полимерной (АКП) такие непрерывные волокна.
- Стеклянное.
- Базальтовое.
- Углеродное.
- Арамидное (кевларовое).
Обозначается вид соответственно: АСК, АБК, АУК, ААК. Есть и АКК – комбинированная композитная. Связаны они в прочную структуру термореактивными (полиэфирными, эпоксидными, фенольными) смолами.
Профиль периодический. Стандартные диаметры – от 4 до 32 мм, длина 0,5 – 12м. Она не гнётся, не сваривается. Но коррозионностойкая, не проводит электричество, не магнитная.
Специалисты относятся к ней с недоверием. Прежде всего, потому, что её производство можно организовать в гараже. Чёткого соблюдения технологических режимов в таких условиях добиться сложно.
В частном строительстве её применяют для армирования кладки. Особенно если раствор агрессивен: в нём есть сульфаты, хлориды (противоморозные добавки, ускорители). В неответственных конструкциях: ленточные фундаменты, опорные стенки, отмостки. Для армирования стяжки пола.
В продаже имеются готовые пространственные композитные каркасы. Типовые или на заказ по индивидуальным размерам.
Армирование АКП перекрытий, ригелей, ростверков требует серьёзного проектного расчёта. Выполнить его самостоятельно, на колене, вряд ли получится.
Но если есть желание попробовать, вам сюда: СП 295.1325800.2017 Конструкции бетонные, армированные АКП. Правила проектирования.
Арматура ГОСТ
Стержневая арматура подразделяется на классы:
- Арматура А1 (гладкий профиль);
- Арматура A2, Арматура A3, Арматура A4, Арматура A5, Арматура A6 (периодический профиль).
К индексу добавляется «т» — для термически упрочненной арматурной стали, «в» — для упрочненной вытяжкой.
| Класс | Диаметр, мм | Марка стали |
| Арматура А1 (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
| Арматура А2 (А300) | 10-40,40-80 | Ст5сп, Ст5пс, 8Г2С |
| Арматура А3 (А400) | 6-40, 6-22 | 35ГС, 25Г2С, 32Г2Рпс |
| Арматура А4 (А600) | 10-18(6-8), 10-32(36-40) | 80C, 20ХГ2Ц |
| Арматура А5 (А800) | 10-32(6-8), (36-40) | 23в2Г2Т |
| Номер профиля | Площадь поперечного сечения, см2 | Масса 1 метра в кг | Метров в тонне |
| 6 | 0,283 | 0,222 | 4504,50 |
| 8 | 0,503 | 0,395 | 2531,65 |
| 10 | 0,785 | 0,617 | 1620,75 |
| 12 | 1,131 | 0,888 | 1126,13 |
| 14 | 1,540 | 1,210 | 826,45 |
| 16 | 2,540 | 1,580 | 632,91 |
| 18 | 3,140 | 2,000 | 500,00 |
| 20 | 3,800 | 2,470 | 404,86 |
| 22 | 4,910 | 2,980 | 335,57 |
| 25 | 6,160 | 3,850 | 259,84 |
| 28 | 8,040 | 4,830 | 207,04 |
| 32 | 10,180 | 6,310 | 158,48 |
| 36 | 12,570 | 7,990 | 125,16 |
| 40 | 15,000 | 9,870 | 101,32 |

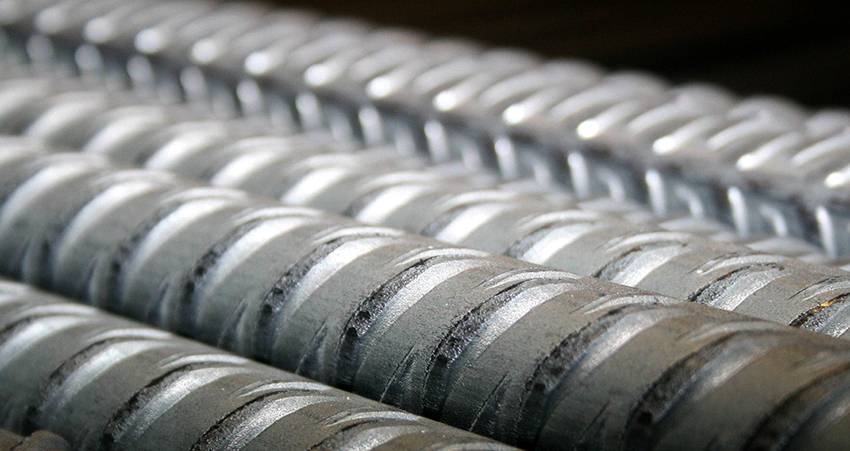

Стержневая арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.
Арматурная сталь класса А-II (А300) изготовленная в обычном исполнении профилем, приведенным на рисунке a, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.
Арматурная сталь класса A-III (A400) и классов A-IV (A600), A-V (A800), А-VI (А 1000) изготовленная профилем, приведенным на рисунке b, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.
Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируются. Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.
| Номер профиля | d | h | d1 | h1 | t | b | b1 | r | ||
| номин. | пред. откл. | номин. | пред. откл. | |||||||
| 6 | 5,75 | +0,3 -0,5 | 0,5 | ±0,25 | 6,75 | 0,5 | 5 | 0,5 | 1,0 | 0,75 |
| 8 | 7,5 | 0,75 | ±0,25 | 9,0 | 0,75 | 5 | 0,75 | 1,25 | 1,1 | |
| 10 | 9,3 | 1,0 | ±0,5 | 11,3 | 1,0 | 7 | 1,0 | 1,5 | 1,5 | |
| 12 | 11,0 | 1,25 | ±0,5 | 13,5 | 1,25 | 7 | 1,0 | 2,0 | 1,9 | |
| 14 | 13,0 | 1,25 | ±0,5 | 15,5 | 1,25 | 7 | 1,0 | 2,0 | 1,9 | |
| 16 | 15,0 | 1,5 | ±0,5 | 18,0 | 1,5 | 8 | 1,5 | 2,0 | 2,2 | |
| 18 | 17,0 | 1,5 | ±0,5 | 20,0 | 1,5 | 8 | 1,5 | 2,0 | 2,2 | |
| 20 | 19,0 | 1,5 | ±0,5 | 22,0 | 1,5 | 8 | 1,5 | 2,0 | 2,2 | |
| 22 | 21,0 | +0,4 -0,5 | 1,5 | ±0,5 | 24,0 | 1,5 | 8 | 1,5 | 2,0 | 2,2 |
| 25 | 24,0 | 1,5 | ±0,5 | 27,0 | 1,5 | 8 | 1,5 | 2,0 | 2,2 | |
| 28 | 26,5 | +0,4 -0,7 | 2,0 | ±0,7 | 30,5 | 2,0 | 9 | 2,5 | 2,5 | 3,0 |
| 32 | 30,5 | 2,0 | ±0,7 | 34,5 | 2,0 | 10 | 2,0 | 3,0 | 3,0 | |
| 36 | 34,5 | 2,5 | ±0,7 | 39,5 | 2,5 | 12 | 2,0 | 3,0 | 3,5 | |
| 40 | 38,5 | 2,5 | ±0,7 | 43,5 | 2,5 | 12 | 2,0 | 3,0 | 3,5 |
Технические требования:

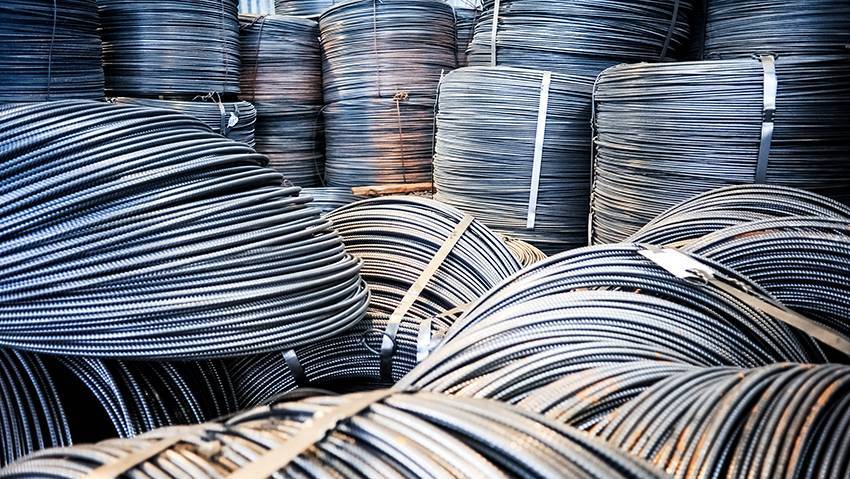

Стержни диаметром менее 10 мм поставляются в мотках, диаметром 10 мм и более — в прутках длиной от 6 до 12 м или мерной длины. Допускается поставка стержней класса A-I диаметром до 12 мм в мотках. Арматурная сталь класса A-IV поставляется только в прутках. При мерной длине стержней 6 м допускаются отклонения до +50 мм, при большей длине — до +70 мм.
Арматуру подразделяют на классы в зависимости:
- от механических свойств — класса прочности (установленного стандартом нормируемого значения условного или физического предела текучести в ньютонах на квадратный миллиметр);
- от эксплуатационных характеристик:
- свариваемую (индекс С),
- стойкую против коррозионного растрескивания (индекс К).
Арматуру изготовляют классов Ат400С, Ат500С, Ат600, Ат600С, Ат600К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200.
По согласованию изготовителя с потребителем арматуру класса прочности Ат800 и выше допускается изготовлять гладкой.
Маркировка:
При отсутствии прокатной маркировки концы стержней или связки арматуры соответствующего класса должны быть окрашены несмываемой краской следующих цветов:
- Ат400С — белой;
- Ат500С — белой и синей;
- Ат600 — желтой;
- Ат600С — желтой и белой;
- Ат600К — желтой и красной;
- Ат800 — зеленой;
- Ат800К — зеленой и красной;
- Ат1000 — синей;
- Ат1000К — синей и красной;
- Ат1200 — черной.
Несколько слов о запорной арматуре
Помимо строительной существует также запорная арматура
Важно понимать, что между этими запчастями нет ничего общего:
- Строительная арматура представляет собой длинные металлические прутки, которые используются для армирования металлических, бетонных и железнобетонных конструкций.
- Запорная арматура — это запчасти особой категории, которые используются для регулирования потока жидкости в трубопроводных системах.
Основные примеры запорных деталей — краны, клапаны, вентили, задвижки, заслонки, поворотные затворы. Запорные запчасти также делают из металлов, хотя разброс сплавов здесь несколько больше. Детали могут быть не только из стали или чугуна, но и из алюминия, меди, титана, композитных сплавов. Сегодня в продаже появились запорные детали на основе сверхпрочного пластика. Технические особенности запчастей этого типа — высокая прочность, устойчивость к воздействию механической деформации, химическая инертность, антикоррозийные свойства.
По ГОСТ все запчасти должны иметь упаковку, на которую в обязательном порядке должна быть нанесена маркировка. Обязательные сведения — название, товарный знак, диаметр сечения в миллиметрах, марка материала корпуса. Классификация запорной арматуры:
- Непосредственно запорные детали. Применяются для включения или отключения водяного потока, а также регулируют уровень подачи жидкости. Примеры — краны, вентили, задвижки, затворы.
- Регулирующие запчасти. Используются для регуляции уровня подачи жидкости в крупных водосборных системах и резервуарах. Примеры — дроссельные вентили, клапаны, редукторы уровня перелива.
- Предохранительные детали. Защищают водосборники от избыточного давления + предотвращают незапланированное истекание жидкости во внешнюю среду. Примеры — клапаны различных категорий (импульсные, электрические, аварийные, обратные).
- Защитные запчасти. Применяются для отключения нагревательных элементов и/или источников высокого давления. Примеры — клапаны различных типов (впускные, обратные, автоматические, аварийные).
- Контрольные детали. Контролируют уровень жидкости в системе, а также удаляют лишний конденсат. Примеры — водоуказательные приборы, счетчики, горшки-конденсаторы, клапаны отвода жидкости.
Классификация и сортамент
1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы А-I(А240), А-II (А300), А-III (А400); А-IV (А600), А-V (А800), А-VI (А1000).
1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса А-I(А240) изготовляют гладкой, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI(А1000) – периодического профиля.
По требованию потребителя сталь классов А-II (А300), А-III (А400), А-IV (А600) и А-V (А800) изготовляют гладкой.
1.1; 1.2. (Измененная редакция, Изм. № 5).

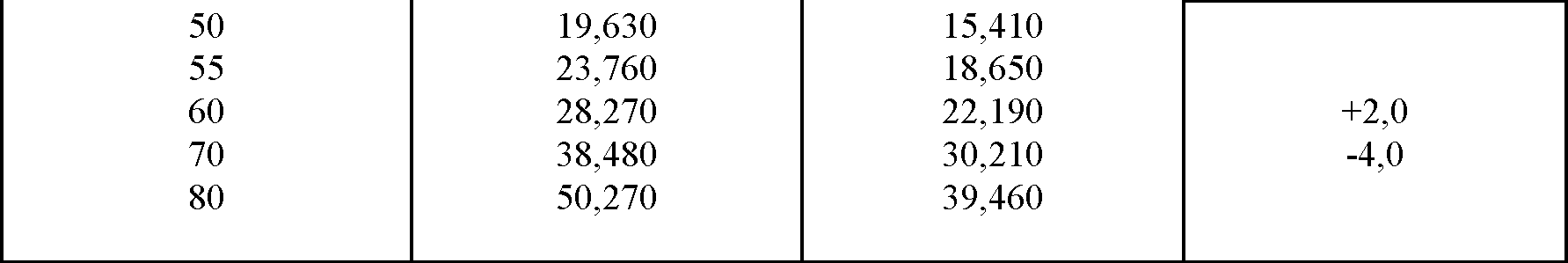

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной сталигладкого и периодического профиля, а также предельные отклонения по массе дляпериодических профилей должны соответствовать указанным в табл. 1.
1.4. Номинальные диаметры периодических профилей должны соответствоватьноминальным диаметрам равновеликих по площади поперечного сечения гладких профилей.
Таблица 1
(Измененная редакция, Изм. № 3).
1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85 • 103 кг/м3 . Вероятность обеспечения массы 1 м должна быть не менее 0,9.
(Измененная редакция, Изм. № 3).
1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ2590-88 для обычной точности прокатки.

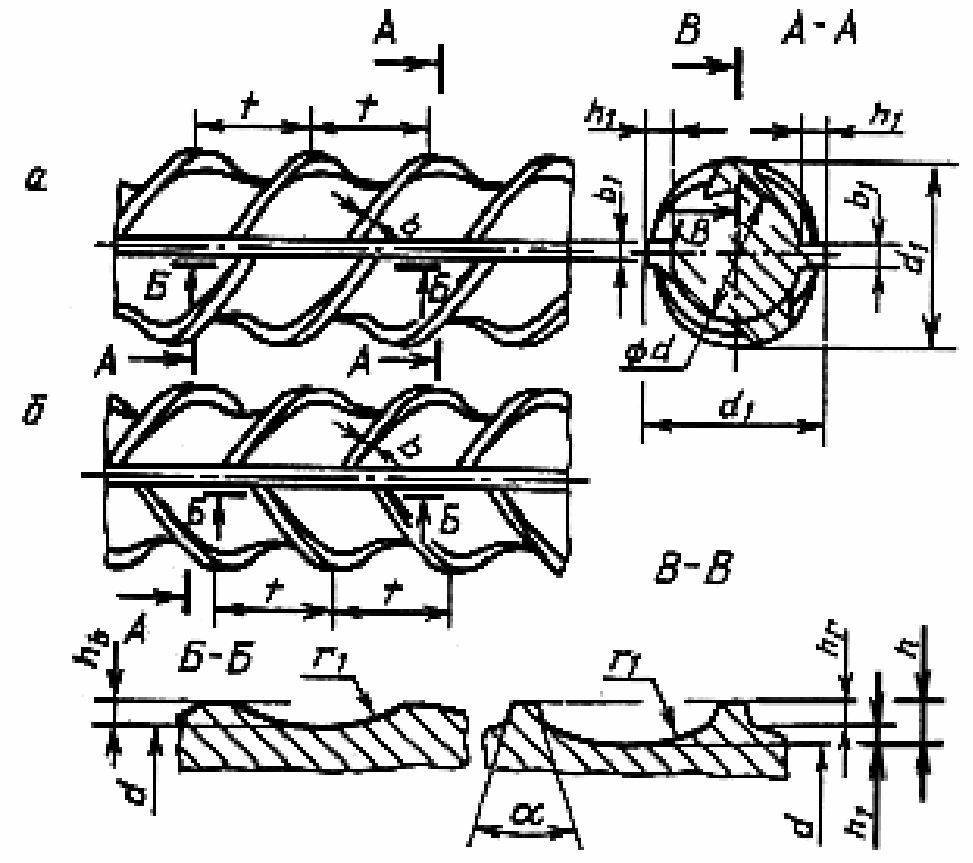

1.7. Арматурная сталь периодического профиля представляет собой круглые профили сдвумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовойлинии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходнойвинтовой линии, диаметром 8 мм – по двухзаходной винтовой линии.
1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1а, и специального назначения Ас-II (Ас300) профилем, приведенным начерт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеихсторонах профиля.
Сталь класса А-III (А400), изготовляемая профилем, приведенным на черт. 1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой – левыйзаходы.
Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1а или 2а.
Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

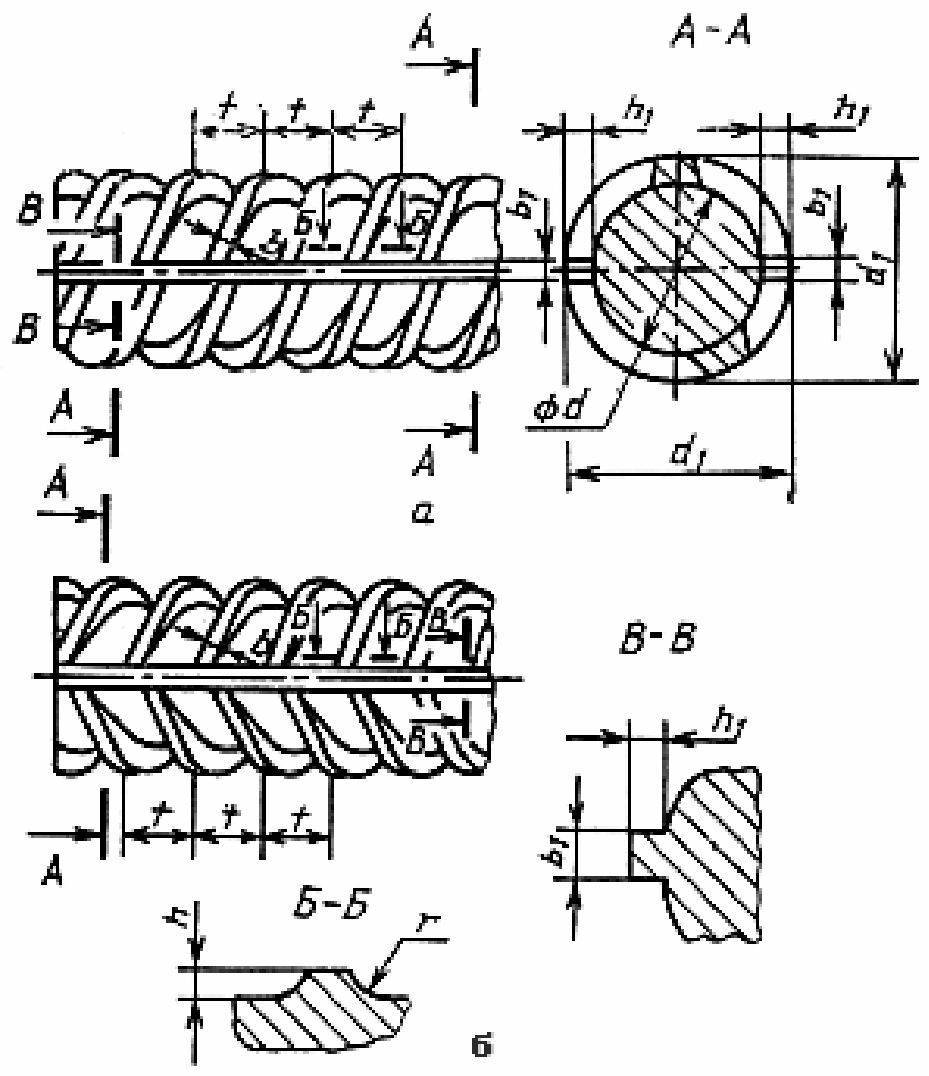

Черт. 1
Черт. 2

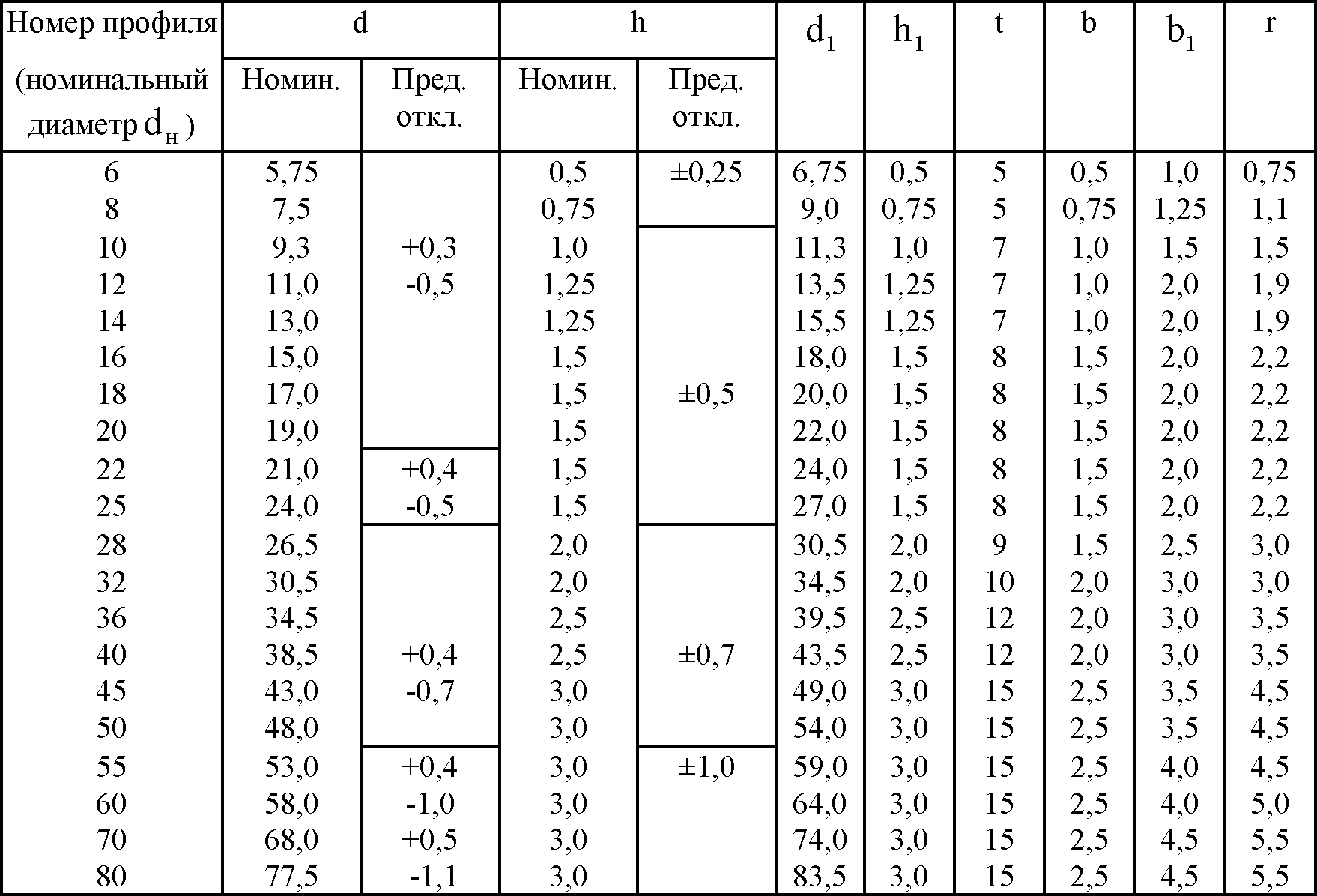

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля,изготавливаемого по черт. 1а и б, должны соответствовать приведенным в табл. 2, а по черт. 2аи б – приведенным в табл. 3.
Таблица 2
Размеры, мм
Примечание. По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений d плюс удвоенные предельные отклонения h.

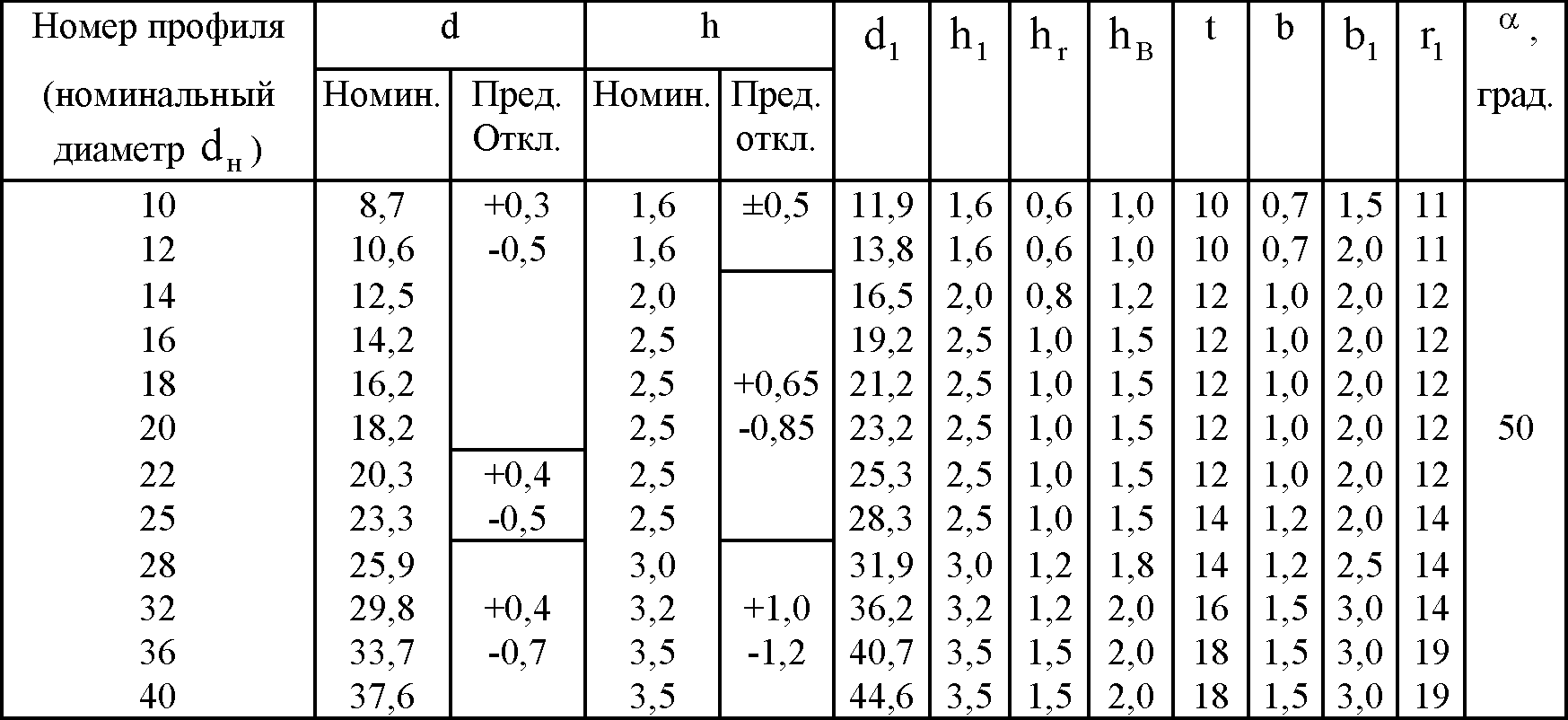

Таблица 3
Размеры, мм
1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемыхпродольными ребрами, не нормируются.
Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.
1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров водном сечении) не должна превышать суммы плюсового и минусового предельных отклоненийпо диаметру.
1.9. – 1.11. (Измененная редакция. Изм. № 3).
1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, большихдиаметров – в стержнях. Арматурную сталь классов MV (А600), А-V (А800) и А-VI (А1000)всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованиюизготовителя с потребителем в мотках.
1.13. Стержни изготовляют длиной от 6 до 12 м:
мерной длины;
мерной длины с немерными отрезками длиной не менее 2 м не более 15% от массы партии;
немерной длины.
В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м не более 7% от массы партии.
По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.
1.14. Предельные отклонения по длине мерных стержней должны соответствоватьприведенным в табл. 4.
Таблица 4
Стержни повышенной точности изготовляют по требованию потребителя.
1.15. Кривизна стержней не должна превышать 0,6% измеряемой длины.
Примеры условных обозначений.
Арматурная сталь диаметром 20 мм, класса А-II (А300):
20-А-11 ГОСТ 5781-82
Арматурная сталь диаметром 18 мм, класса А-I (А240):
18-А-1 ГОСТ 5781-82
В обозначении стержней класса А-II (А300) специального назначения добавляется индекс с: Ас-II (Ас300).
(Измененная редакция, Изм. №4).
Арматура для частного домостроения
Из 15 позиций (таблица 1) индивидуальному застройщику достаточно четырёх.
- А240 (В обиходе АI). Горячекатаная гладкая. Распределительная, анкерная для закладных деталей, диаметр 6-8 мм. Бухта.
- А400 (АIII). Горячекатаная, периодического профиля. Рабочая, диаметром 10-12 мм. Пруты длиной 12 м.
- А500 (АIII). См. пункт 2.
- В500 (ВрI). Проволока для кладочных, армирующих сеток. Диаметр 3-5 мм. В виде готовых сеток.
Приобретать арматуру рекомендуется метражом. Это затратно по времени. Но гарантирует, что оплачен именно тот метраж, который необходим.
При сгибании стержней рекомендуется придерживаться радиусов и углов, указанных в таблице 4 для арматуры свариваемой (С) со специальной насечкой.
Таблица 4
Данные таблицы помогут отличить некачественную арматуру. Стержни, изготовленные из переплавленных рельсов, ломаются при меньших углах. Это относится к классу 500.
Стержни класса А400 не свариваются, угол изгиба не должен превышать 90°.
Универсальный класс
А500С – самая популярная арматура. Она, за счёт меньшего содержания углерода, отлично сваривается между собой (в том числе дуговой сваркой), что упрочняет каркасы для бетонной конструкции.
Уменьшенное количество легирующих добавок повысило пластичность, хрупкость ей не присуща. Это понятно по αmax, который составляет 180°. Что дополнительно даёт возможность применять этот класс в качестве анкерной арматуры.
А500 может заменить А400 без перерасчёта проектных нагрузок. В то же время обратная замена только с новым расчётом. За счёт повышенной прочности А500 на арматуре можно сэкономить до 10% материала. Это существенная величина для любого проекта.
Немаловажно и то, что А500 эксплуатируется при -55 ° C, что на 10° ниже, чем А400. Свариваемая арматура на 15% дороже обычной, этого же класса
Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше
Свариваемая арматура на 15% дороже обычной, этого же класса. Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше.
Функциональность
Для армирования сборного железобетона используется арматура до класса А600. Классы выше этого закладываются в напряжённые ЖБ конструкции.
Виды арматуры по назначению.
- Рабочая (продольная и поперечная): принимает основные типы нагрузок в железобетонном изделии, диаметр определяется расчётами.
- Монтажная (распределительная и конструктивная): для формирования объёмных каркасов, сеток.
- Распределительная: обеспечивает правильное расположение рабочих стержней.
- Конструкционная: не рассчитывается; устанавливается в местах, которые могут подвергаться случайным нагрузкам.
- Анкерная: для формирования закладных элементов, в том числе захватных петель.
Расход арматуры всех видов в железобетонных конструкциях составляет от 50 до 80 кг на кубометр бетона, но не менее 8 кг. Расчёт необходимого количества для ленточного фундамента приведён ниже.
ПРИЛОЖЕНИЕ 2 Обязательное
Настоящая методика распространяется на горячекатаный, ускоренно-охлажденный, термомеханически и термически упрочненный прокат периодического профиля, изготовленного в мотках или стержнях.
Методику применяют при оценке надежности механических свойств в каждой партии-плавке и стали в целом, контроля стабильности технологического процесса.
1. Для определения статистических показателей механических свойств (предела текучести физического sт или условного s0,2, временного сопротивления разрыву sв) используют контрольные результаты испытаний, называемые генеральными совокупностями.
2. Соответствие механических свойств проката требованиям нормативно-технической документации определяют на основании статистической обработки результатов испытаний, образующих выборку из генеральной совокупности. Все выводы, результаты и заключения, сделанные на основании выборки, относят ко всей генеральной совокупности.
3. Выборка – совокупность результатов контрольных испытаний, образующих информационный массив, подлежащий обработке.
В выборку входят результаты сдаточных испытаний проката одного класса, одной марки и способа выплавки, прокатанного на один или группы близких профилеразмеров.
4. Выборка, на основании которой производится расчет статистических показателей, должна быть представительной и охватывать достаточно длительный промежуток времени, но не менее трех месяцев, в течение которого технологический процесс не изменяют. При необходимости промежуток времени для выборки можно увеличить. Проверка однородности выборки – по нормативно-технической документации.
5. Количество партий-плавок в каждой выборке должно быть не менее 50.
6. При формировании выборки должно соблюдаться условие случайного отбора проб от партии-плавки. Оценку анормальности результатов испытаний проводят по нормативно-технической документации.
7. При статистической обработке определяют среднее значение , среднеквадратическое отклонение S каждой выборки (генеральной совокупности), среднеквадратическое отклонение внутри партии-плавки S, а также среднеквадратическое отклонение плавочных средних S1. Величина S1 определяют по формуле
Величины , S определяют по нормативно-технической документации.
8. Проверку стабильности характеристик и S проводят в соответствии с ОСТ 14-34.
9. Величина S определяется для ускоренно-охлажденной, термомеханически и термически упрочненной арматурной стали только экспериментальным методом, для горячекатаной – экспериментальным методом и методом размаха по формуле , где и Sw – соответственно среднее значение и среднеквадратическое отклонение распределения размаха по двум испытаниям от партии.
Минимальное значение S равно 1.
10. Определение величины S экспериментальным методом производят не менее чем на двух плавках для каждой марки стали, класса и профилеразмера проката путем случайного отбора не менее 100 проб от каждой плавки.
11. Величину минимального среднего значения прочностных характеристик sт (s0,2), sв) в каждой партии-плавке определяется из условия где t – величина квантиля 1,64 для вероятности 0,95.
12. Минимальное значение результатов испытаний на растяжение двух образцов (n = 2) каждой партии, подвергаемой контролю, должно быть не менее Хmin, определяемого по формуле
13. Для обеспечения гарантии потребителю механических свойств должны удовлетворяться следующие условия:
где Хiбр – браковочное значение sт (s0,2) и sв, указанное в соответствующей нормативно-технической документации.
(Введено дополнительно, Изм № 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, Госстроем СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.12. № 4800
3. ВЗАМЕН ГОСТ 5.1459-72, ГОСТ 5781-75
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение ИТД, на который дана ссылка | Номер пункта | Обозначение ИТД, на который дана ссылка | Номер пункта |
, | |||
, , | |||
ОСТ 14-34-78 | Приложение |
5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
6. ИЗДАНИЕ (ноябрь 2005 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1984 г., июне 1987 г., декабре 1987 г., октябре 1989 г, декабре 1990 г. (5-84, 11-87, 3-88, 1-90, 3-91).
Цена арматуры за тонну и за метр: составляющие стоимости
На формирование цены любого изделия влияет несколько факторов. Это касается и арматуры. Различную стоимость имеют гладкие и рифленые стержни, ведь производство последних предполагает более трудоемкий и длительный процесс. Чем сложнее технология, тем выше и цена готового изделия.

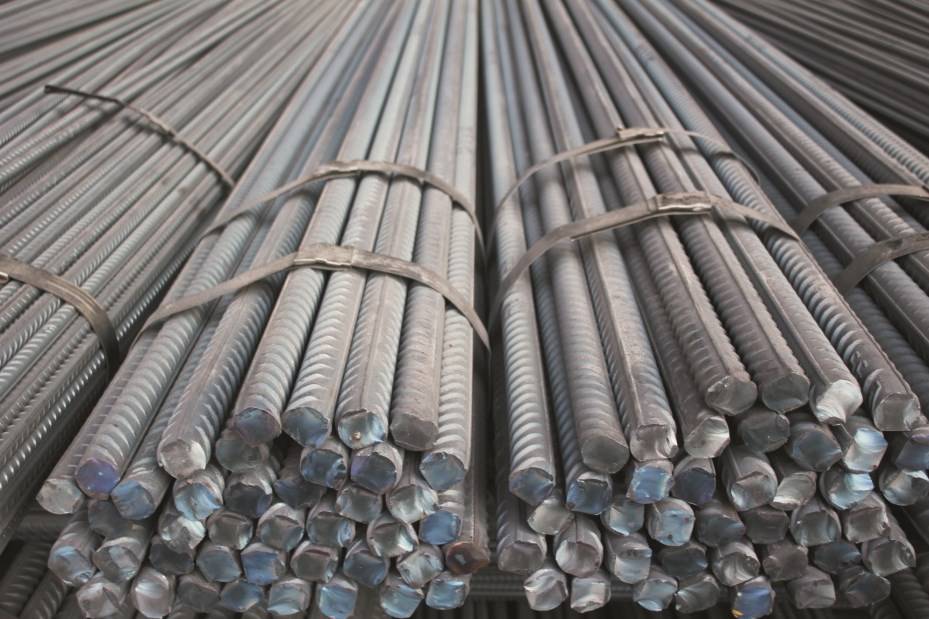

Стоимость арматуры зависит от ее вида, прочности, пластичности и качества
На формирование стоимости также оказывают влияние прочность и пластичность материала. Для повышения этих показателей в сплав добавляют кремний или хром, а для гибкости – марганец. Текучесть стали тоже имеет значение.
Помимо этого, формирование цены зависит от качеств, указанных в маркировке. Например, дополнительно придется заплатить за арматуру с меткой Т, обозначающей термоупрочнение, или К, что свидетельствует об устойчивости к коррозии.
Чем больший объем приобретаемой продукции, тем выгодней цена
Производители действуют по такому принципу: чем выше продажи, тем лучше. Именно поэтому объем приобретаемой продукции существенно влияет на ее стоимость. Соответственно, цена арматуры за 1 метр будет намного выше, чем товар, приобретенный в тоннах.
На тот факт, сколько стоит метр арматуры, влияет и сезонность проведения работ, так как любая стройка зависит от погодных условий. Поэтому в осенне-зимний период цена на арматуру, как и на другие виды строительных материалов, значительно падает. Именно этот период считается наиболее оптимальным для приобретения товара, но при этом следует побеспокоиться о соответствующем его хранении.
Арматура является важным материалом в современном капитальном строительстве. Это вид металлопроката имеет ряд серьезных качественных характеристик и эксплуатационных требований, регламентированных ГОСТом. Они отображаются в специальных таблицах и нормативах, именуемых сортамент арматуры. Знание его основных показателей и умение проводить правильные расчеты помогут не только приобрести качественный товар, но и значительно сократить затраты на его покупку.
Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу
Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

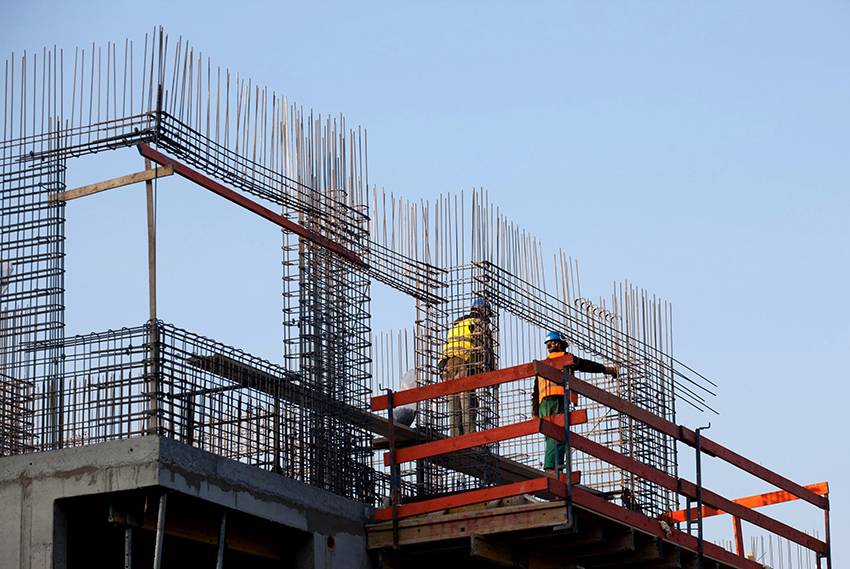

Арматуру применяют в строительстве на различных этапах возведения конструкций
Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.
Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.
Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.
Классы арматуры: сортамент продукции по прочности и механическим параметрам
Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:
Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления
- материал, используемый для изготовления продукции;
- габариты арматуры, такие как размер, диаметр, тип поверхности;
- профиль.
Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.
Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу
Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.
Арматура делится на несколько классов, каждый из которых имеет собственную характеристику
Сортамент арматуры-таблица
В соответствии с ГОСТом 5781-81 выделяют 20 основных диаметров арматуры
| Диаметр арматуры, мм | Площадь сечения, см2 | Вес арматуры, кг/м |
| 3 | 0,071 | 0,055 |
| 4 | 0,126 | 0,098 |
| 5 | 0,196 | 0,154 |
| 6 | 0,283 | 0,222 |
| 7 | 0,385 | 0,302 |
| 8 | 0,503 | 0,395 |
| 9 | 0,636 | 0,499 |
| 10 | 0,785 | 0,617 |
| 12 | 1,131 | 0,888 |
| 14 | 1,539 | 1,208 |
| 16 | 2,011 | 1,578 |
| 18 | 2,545 | 1,998 |
| 20 | 3,142 | 2,466 |
| 22 | 3,801 | 2,984 |
| 25 | 4,909 | 3,853 |
| 28 | 6,158 | 4,834 |
| 32 | 8,042 | 6,313 |
| 36 | 10,18 | 7,99 |
| 40 | 12,56 | 9,87 |
Классификация арматуры
Классы и их габариты:
ГОСТ 5781-81, исходя из эластичности, разделяет их на разновидности:
- A 400 (A-3). Диаметр от 6-40 мм, сталь – 35 ГС, 25 Г2С, 32Г2Рпс
- A 240 (A-1). Размер от 6-40 мм, сплав – Ст3кп, Ст3пс, Ст3сп.
- A-600 (A-4). Диаметр от 6-40 мм, сталь – 80С, 20ХГ2Ц
- A-800 (A-5). Диаметр от 6-40 мм, сплав – 23Х2Г2Т
- A 1000 (A-6). Размер от 6-40 мм, сталь – 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР
- А 300 (A-2). Диаметр от 10-80 мм, сталь – Ст5сп, Ст5пс, 18Г2С, 10 ГТ
Еще есть 2 переходных упрочненных варианта:
- A500C. Диаметр 6-40 мм, горячекатаная сталь
- B-500C. Размер 6-12 мм, холоднодеформированный
В соответствии с назначением:
- Рабочая арматура. Обычно стыкуется вдоль, для препятствия растягиванию и сжимания конструкции
- Анкерная арматура. Вдалбливаются в основание постройки, для последующей связывания с основным каркасом
- Запорная арматура. Разграничивает трудовую среду от герметичной сферы.
- Монтажная арматура. Объединяет детали всего каркаса в единичную конструктивную сеть
- Действующая арматура. Устанавливается поперчено или в вертикальном положении, подобно хомутов или сварных стержней. Воспринимает усилие по вертикальной линии, немного осуществляет роль строительно-монтажных стержней
По ориентации:
- Поперечная – увеличение усиления постройки от косых щелей
- Продольная – воспрепятствует сжатию и растяжению скелета сооружения и предупреждает от отвесных щелей.
По использованию:
- Напрягаемая – предварительно подвергается изменению, благодаря чему становится более восприимчива к перегрузкам. Употребляется для высокопрочных построек
- Не напрягаемая – менее долговечная, может использоваться для построек, где нет огромных нагрузок на арматурную сетку.
В таблице представлен сортамент арматуры А500С ГОСТ 52544-2006
| Диметр арматуры, мм | Площадь сечения, мм2 | Масса 1 метра, кг |
| 6 | 28,3 | 0,222 |
| 8 | 50,3 | 0,395 |
| 10 | 78,3 | 0,617 |
| 12 | 113 | 0,888 |
| 14 | 154 | 1,210 |
| 16 | 201 | 1,580 |
| 18 | 254 | 2,000 |
| 20 | 314 | 2,470 |
| 22 | 380 | 2,980 |
| 25 | 491 | 3,850 |
| 28 | 616 | 4,830 |
| 32 | 804 | 6,310 |
| 36 | 1018 | 7,990 |
| 40 | 1257 | 9,870 |
5 методик применения арматуры.
Благодаря технологичности монтирование и низкой стоимости, арматуру повсеместно используют в разнообразных элементах строительного производства.
- Вязаная арматурная сетка. Употребляется при использовании небольших площадях армирования, в ситуациях, когда нельзя соединить участки сетки электросваркой, при срочных работах, или при армировании железными нитями из не поддающимся сварке металлов.
- Усиленная кладка несущих стен зданий. Применяется арматура сварочная (вязаная), сетка малого диаметра, или используются единичные прутья, которые помещаются в раствор промеж рядами кладки.
- Петли, хомуты. Используются с целью сборки ключевых частей строительной конструкции в больших каркасах для амортизации и перераспределения нагрузки.
- Усиленный арматурный каркас. Стержни связывают сварочными швами, с помощью которых возводится «остов», обеспечивающий жесткость, устойчивость и гибкость несущих опор.
- Фундамент объекта. Для увеличения усиления плиты фундамента применяют поперченное и продольное расположение прутьев в пару рядов (при небольшом – допускается и один ряд). Примерно, на один метр арматуры продольного армирования, устанавливается 1 поперечный хомут или стержень.
Купить арматуру в Краснодаре
Заказать арматуру по доступным ценам сможете на нашем сайте. В прайс-листах фирмы «ДорСтройМеталл» можно найти полный состав существующего металлопроката и его наиболее подробную характеристику.
Для нашей фирмы каждый клиент – самый ценный!
Таблица веса арматуры
Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:
- масса одного погонного м изделия;
- количество метров проката в одной тонне;
- диаметр проката в миллиметрах;
- площадь сечения прутков в сантиметрах квадратных;
- класс стали, используемой в производстве.
| Сортамент | Масса 1 метра | |
| Масса (теоретич.), кг. | Предельн. отклонения, % | |
| 6 | 0,222 | +9 / -7 |
| 8 | 0,395 | |
| 10 | 0,617 | +5 / -6 |
| 12 | 0,888 | |
| 14 | 1,21 | |
| 16 | 1,58 | +3 / -5 |
| 18 | 2,0 | |
| 20 | 2,470 | |
| 22 | 2,980 | |
| 25 | 3,850 | |
| 28 | 4,830 | |
| 32 | 6,310 | +3 / -4 |
| 36 | 7,990 | |
| 40 | 9,870 | |
| 45 | 12,480 | |
| 50 | 15,410 | +2 / -4 |
| 55 | 18,650 | |
| 60 | 22,190 | |
| 70 | 30,210 | |
| 80 | 39,460 |
В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.
