Как сделать стол для циркулярной пилы с использованием ручной дисковой циркулярки — нюансы изготовления своими руками

Видео циркулярный стол из ручной циркулярной пилы

1

Конструкция стола для циркулярной пилы – предъявляемые требования

В изделии всего 2 главных элемента – основание (сплошное или в виде ножек) и гладкая рабочая поверхность. Циркулярную пилу прикрепляют к ней снизу, перевернув вверх ногами. Для диска в столешнице выполняют прорезь, которая на 1–2 мм шире его толщины. Больше делать не нужно – на инструмент будет попадать много стружки и пыли, что сократит срок его службы.

Подключенный пылесос продлит работоспособность

Конструкция должна отвечать ряду обязательных требований:

быть жесткой и устойчивой;стол с гладкой и ровной поверхностью;надежное крепление диска;ограждение для режущего инструмента;наличие кнопки для пуска и быстрой остановки.

Некоторые умельцы снимают кожух, вместо фабричной платформы устанавливают самодельную. Если нет необходимости в обработке под углом, убирают детали для регулирования наклона. Для качественной продольной и поперечной резки устанавливают дополнительные приспособления. Выбирают распиловочный диск с максимально возможным диаметром – часть скрывается в столешнице.

Собственноручно сделанное приспособление подстраивают под индивидуальные особенности работника, особенно важный параметр – высота стола. Для левшей удобно располагают кнопку управления, обеспечивают подход к инструменту с нужной стороны, что в заводских изделиях не учитывается.

Рекомендуем

Собираем бетономешалку – инструкции по изготовлению с чертежамиСобираем бетономешалку – инструкции по изготовлению с чертежамиКак сделать стол-подоконник своими руками

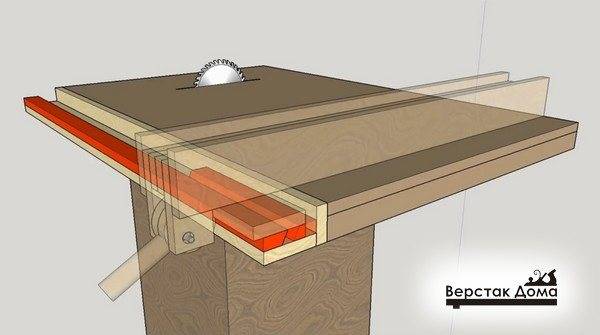

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

1. Поперечная часть

• Основание поперечной части;
• Верхняя поперечная прижимная планка (с косым торцом);
• Нижняя поперечная прижимная планка (с косым торцом);
• Торцевая (фиксирующая) планка поперечной части.

1. Продольная часть

• Плоскостной элемент скольжения (ЛДСП, 2шт.);
• Основание продольной части;

1. Зажим

• Эксцентрик
• Рукоятка эксцентрика

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилыбудет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Что необходимо купить?

Теперь зарождается процесс изготовления самого стола. Ценовая политика довольно скромная из-за относительной дешевизны используемых материалов. Вы, конечно, можете купить и намного дороже, но в этом нет необходимости по причине быстрого износа данной рабочей области. Будет большим плюсом, если вы хорошо умеете работать с деревом. Для создания самодельного стола вам понадобятся:

фанерный лист (примерно 800 на 800 мм, толщиною в 10 мм);деревянные бруски длиной от 100 см (50 на 50 мм);необходимое оборудование (дрель, шуруповерт, лобзик и т.д.)4 шт. листового материала из дерева (для корпуса) 400 на 784 миллиметра;линейка и карандаш;зажимы для работы с деревом;саморезы, шурупы и болты;пластмассовые стяжки;2 металлических уголка.

Возможно, вам придется докупить дополнительные стройматериалы (если захотите добавить что-то свое или модернизировать свой будущий самодельный стол).

Стол для торцовочной пилы своими руками

Опорный стол, на котором можно выполнять торцовку различных материалов посредством установки торцовочной пилы, можно прибрести в магазинах строительного инструмента, где представлен широкий ассортимент подобных изделий. Но иногда бываю случаи, что нет возможности купить то, что именно нужно для процесса выполнения работ, тогда встает вопрос, а как сделать его самостоятельно.

Изначально нужно ответить на несколько вопросов, от которых зависят параметры сооружаемого изделия и материал, который будет использован, это:

1. Где он будет установлен.
2. Каким образом будет выполнено закрепление на полу или иной поверхности.
3. Какой материал и каких геометрических размеров предстоит обрабатывать.
4. Какой тип, способ крепления и геометрические размеры у торцовой пилы, которую предстоит устанавливать на изготавливаемый стол.

Из каких материалов можно сделать

Такой станок можно собрать из самых разных материалов.

На каркас идут:

• легкий металлический профиль (уголок, швеллер, прямоугольник, труба);
• сухой брус или доска без суков;
• толстая фанера, другой прочный листовой материал.

На рабочий стол достаточно прочный листовой материал:

• фанера толщиной от 10 мм;
• качественное, лучше ламинированное ДСП, ОСБ;
• стеклотекстолит;
• алюминиевый лист и т.д.

Иногда применяются комбинированные варианты. Например, каркас или рама для крепления пилы из уголка, остальное дерево или фанера и т.д.

Поскольку такие станки собирают для столярных мастерских, чаще всего выбирается именно вариант без металла, или с минимум металла для крепления самой пилы. Если станок собирается не для мастерской, комплектующейся «с нуля», то основной инструмент для такой сборки у владельца уже есть. Как минимум – сама ручная электропила.

Техника безопасности при работе ручной дисковой пилой с деревом

Техника безопасности при работе с ручным инструментом включает в себя целый комплекс мероприятий, который состоит из проверки оборудования, его подготовки, пробного пуска, а также обеспечения себя безопасным рабочим местом.

Подготовка инструмента

Подготовка ручной циркулярной пилы включает в себя следующие мероприятия, кстати, данные действия актуальны и для стационарной циркулярки:

1. Диск надежно крепится к посадочному шпинделю и затягивается плоской гайкой. Для этого используется специальный ключ, который поставляется в комплекте к устройству. Как правило, резьба гайки имеет противоположное направление к вращению диска включенной циркулярки. Таким образом гайка идет «в затяг» при работе.
2. На диск одевается специальный кожух, который закрывает его верхнюю – нерабочую или «мертвую» часть и оставляет открытой низ диска.
3. Теперь можно включить циркулярку, надежно удерживая ее в руках. Дается пробное вращение. Циркулярка не должна вибрировать и издавать посторонние звуки.

Если все-таки при пробном пуске возникает вибрация и посторонние шумы, то циркулярка останавливается, проверяется затяжка диска. Если после повторной протяжки признаки неудовлетворительной работы повторились, значит проблема в механизме циркулярной пилы. Работать таким инструментом категорически запрещается.

Подготовка рабочего места

Прежде всего рабочее место не должно быть захламлено. Распилы производятся на удобном и устойчивом верстаке или столе. Заготовка должна равномерно лежать на поверхности стола.

Толщина стола должна позволять закрепление дерева под распил с помощью струбцин или тисков. Запрещается самостоятельно или при помощи посторонних лиц удерживать заготовку руками. Исключение составляет только метод работы на стационарной циркулярке, когда заготовка вручную подается к диску.

Кроме того, рабочее место должно быть достаточно освещено, проветриваться и позволять свободное перемещение мастера вокруг верстака.

Заготовки, какие должны быть, что можно пилить, а что категорически нельзя?

Ручная циркулярная пила предназначена для распила листового дерева, фанеры, бруса и отдельных досок, но при этом существует ряд ограничений.

Нельзя распиливать:

• Сборные панели, типа сколоченной вагонки. Так как в месте смыкания при распиле заготовка будет подхвачена и выброшена диском пилы.
• Деревянные листы с металлическими штифтами.

Что касается металла, то используя специальное оснащение – диски с мелкими зубцами, можно распиливать алюминиевый профиль. Но категорически запрещается распиливать сталь, чугун и другие прочные металлы.

Допускается распил металлической проволоки «катанки», тонкого арматурного прутка и керамической плитки. Но при этом сменный диск быстро придет в негодность. Лучше всего использовать для резки металла болгарку с отрезным диском или электросварку.

Как правильно держать?

Есть конкретный регламент при работе с ручным пильным инструментом, он полностью отражает методику работы.

Для работы с ручной циркулярной пилой существует ряд обязательных правил:

• Инструмент крепко и надежно удерживается. При этом есть один важный нюанс – ручная циркулярка имеет всего одну рукоять для правой руки, левая рука ладонью ложится на верх защитного кожуха. Правой рукой инструмент подается по направлению реза, а левой центруется и прижимается к заготовке. Держать циркулярку одной рукой запрещается. Более крупные модели циркулярок оснащены боковой направляющей рукоятью.
• Стоять нужно сбоку от пропила. Категорически запрещается вести циркулярную пилу на себя. Все движения делаются вперед от себя, а сам мастер стоит сбоку от заготовки.

Что потребуется и в какую цену обойдется изготовление

Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.

Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.

Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.

Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.

Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.

Необходимые инструменты и материалы

Сначала подбирается материал для рабочей поверхности стола. Чаще всего это фанерные или ЛДСП плиты, или другие разновидности древесного материала. Они после монтажа требуют дополнительной обработки для защиты от влаги и последующих разрушений. Некоторые умельцы применяют и металл, такой стол будет прочнее и надежнее. А вот использовать пластмассы в этом деле не стоит, они не подходят для подобных целей.

Итак, чтобы соорудить самодельный стол для циркулярной пилы, понадобится:

1. Материал для рабочей поверхности. Если используется древесина, то столяры рекомендуют брать вариант, толщиной от 20 мм.
2. Брус для конструкции каркаса. В большинстве случаев используется дерево. Нужно подготовить 5 брусков.
3. Деревянные шканты для крепления. Лучше взять с запасом, они недорогие.
4. Металлические крепления. Минимум – 4 шт.
5. Металлические уголки. 10 шт.
6. Самонарезные болты.

Все материалы нужно заранее приобрести и оставить на месте выполнения работ, чтобы потом не бегать лишний раз в магазин.

Конечно, голыми руками изготовить стол не получится. В идеале, надо иметь следующий набор инструментов:

1. Для измерения и чертежей (рулетка, линейка, простой карандаш, маркер).
2. Для порезки (электрический лобзик).
3. Для обработки дерева (фрезер, рубанок, шлифовочный аппарат, наждачная бумага с мелкой зернистостью).
4. Для крепления (дрель, шуруповерт).

Расширение функционала

В заключение коснёмся темы расширения функциональных возможностей изготавливаемой вами рабочей конструкции. При наличии свободного места на операционной поверхности может быть смонтировано дополнительное деревообрабатывающее оборудование (электрический рубанок или фрезер, например). Наличие рубанка и фрезера по дереву позволит вам расширить функциональные возможности станка и превратить его в полноценный деревообрабатывающий центр.

В дополнение к этому, такой фрезер может быть оснащён специальным механизмом регулировки положения его рабочей части, изменяемой в заданных пределах (так называемым лифтом).

Установка пилы в самодельный стол

Чтобы установить циркулярку от Интерскол или любого другого производителя, необходимо заранее сделать в столешнице крепежные отверстия. После этого надо перевернуть стол, чтобы не пришлось заниматься подъемом пилы и креплении на весу. Когда конструкция будет перевернута, нужно положить пилу на столешницу таким образом, чтобы совпали крепежные отверстия. Теперь можно прикрутить инструмент к столу.

Людям, которые регулярно работают с древесиной, рано или поздно понадобится столки для циркулярки. Некоторые предпочитают изготавливать его самостоятельно. Однако прежде чем сделать это, надо разобраться с нюансами создания таких изделий.

Сборка стола для пилы

Рисунок 2. Чертеж конструкции с ременной передачей.

Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».

С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.

С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.

После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.

Сборка каркаса станины

Схема каркаса станины.

Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.

Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.

Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.

Установка ножек станины

Устройство круглопильного станка.

Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.

Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.

Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

1. Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
2. Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
3. Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Важно!Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Устройство рабочего стола

Стол для ручной режущей циркулярной пилы должен стать удобным, надежным и безопасным рабочим местом. Для этого он должен отвечать таким требованиям:

• Устойчивая и жесткая конструкция;
• ровная и гладкая поверхность;
• фиксация ножек в земле;
• обладать местом для отходов древесины;
• оснащаться защитными щитками.

Если распиловочный стол для пилы циркулярной будет отвечать этим простым пятью требованиям, то конструкция действительно будет выполнять все свои функции.

Также определенным требованиям должен отвечать и станок (после установки пилы в стол):

• Качественное закрепление пильного диска;
• наличие защитных стенок, которые закрывают режущую часть;
• удобное расположение кнопки включения-выключения.

Чем больше столярный опыт, тем лучше конструкцию можно соорудить. Правильно подобрав габариты стола, в будущем можно будет лучше выполнять задачи на нем. Получится ли резать длинные доски и обрабатывать заготовки – зависит лишь от чертежей и выполнения работ.

Материалы изготовления

От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?

Таблица. Виды столов по материалу изготовления

Вид стола для фрезера	Краткое описание физических и эксплуатационных характеристик
Фанерный	Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика.
Металлический	Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании.
Комбинированный	Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях.

Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

Столешница из досок для изготовления фрезерного станка не подходит

Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество

Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ

Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора

Устройство рабочего стола

Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

https://youtube.com/watch?v=w6RRIT-3jIQ

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Но есть и положительные стороны — корпус редуктора болгарки имеет  готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку,  внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Общие требования к конструкции

К числу обязательных требований относятся:

• жесткость (устойчивость) конструкции;
• гладкая, ровная поверхность стола;
• безопасное крепление пилы;
• наличие ограждения от режущего диска;
• беспрепятственный доступ к кнопкам пуска и остановки работы.

Наличие дополнительных функций зависит от требований работы и пожеланий мастера. К ним относится способность выполнять качественный продольный и поперечный распилы.

Желательно, чтобы станина стола включала ножки, а не сплошные листы фанеры или ДСП

. В последнем случае удобство работы попадает под сомнение, поскольку оператору стоять у станка неудобно.

Стандартные изделия, коих в магазинах сотни, изготовлены из нержавеющей стали. Это отличный материал, однако далее рассматривается производство стола под циркулярную пилу из древесины.

Устройство рабочего стола

Стол для ручной режущей циркулярной пилы должен стать удобным, надежным и безопасным рабочим местом. Для этого он должен отвечать таким требованиям:

• Устойчивая и жесткая конструкция;
• ровная и гладкая поверхность;
• фиксация ножек в земле;
• обладать местом для отходов древесины;
• оснащаться защитными щитками.

Если распиловочный стол для пилы циркулярной будет отвечать этим простым пятью требованиям, то конструкция действительно будет выполнять все свои функции.

Также определенным требованиям должен отвечать и станок (после установки пилы в стол):

• Качественное закрепление пильного диска;
• наличие защитных стенок, которые закрывают режущую часть;
• удобное расположение кнопки включения-выключения.

Чем больше столярный опыт, тем лучше конструкцию можно соорудить. Правильно подобрав габариты стола, в будущем можно будет лучше выполнять задачи на нем. Получится ли резать длинные доски и обрабатывать заготовки – зависит лишь от чертежей и выполнения работ.

Подготовка к изготовлению стола

Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

• выбор удобного свободного места для установки стола;
• обязательная установка крепления для стационарного размещения инструмента;
• размеры обрабатываемых материалов для удачного их размещения;
• тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.
