Сушильная камера для древесины своими руками

Типы сушильных камер


схема сушильной камеры

Высушивание древесины в промышленных масштабах производится в специальных камерах. Влага выводится из пиломатериалов нагретым воздухом и выносится на улицу. В устройстве происходит полный цикл высушивания древесины. Помещение может быть:

  • сборным металлическим;
  • возведенным из стройматериалов.

Вторые устанавливаются прямо в столярных цехах либо как строения, стоящие отдельно. Стены делают из армированного бетона или кирпича. На крупных предприятиях обустраивают несколько камер, объединенных в модуль с общей системой контроля и подводкой коммуникаций. Воздух циркулирует в сушилке горизонтально или вертикально-поперечно. Древесина в промышленные сушилки может подвозиться по рельсам на тележках, выкладываться вилочными погрузчиками.

Источники тепла в сушилке:

  • горячий пар;
  • дым;
  • лучистое тепло из специальных устройств;
  • нагретые полки стеллажей;
  • электроток, хорошо проходящий через мокрые бревна;
  • электромагнитное поле высокой частоты.

Камера оснащается основным и дополнительным оборудованием. Основное состоит из систем:

  • вентиляции приточно-вытяжного типа;
  • теплоснабжения;
  • увлажнения.

Дополнительное оборудование это утепление стен и дверей, тележки для укладки материала, психометрическое оборудование, электропривод.

Промышленные сушки управляются автоматически, маленькие самодельные — вручную. Влажность регулируется приточно-вытяжной вентиляцией и увлажнителями. Для измерения влажности в помещении установлен влагомер, собирающий данные одновременно в нескольких местах.

В качестве энергоносителя для нагрева воздуха можно использовать: электричество, отходы обработки дерева, жидкое, твердое топливо.

Виды сушильных камер

Сушилка – это сложное промышленное оборудование. Оно реализует выбранный метод обработки. Современные производители предлагают следующие виды сушильных камер:

  • конвективные;
  • с ИК излучателями;
  • вакуумные;
  • аэродинамические;
  • сушилки, работающие в СВЧ диапазоне.

Первый тип основан на создании горячего потока воздуха с помощью мощных нагревательных элементов (калориферов). Изделия укладываются в штабеля с созданием циркуляции горячего воздуха вдоль поверхности каждого слоя.

В инфракрасных системах применяют излучатели, которые направлены на обрабатываемую поверхность.

В вакуумных агрегатах создание требуемой температуры производится благодаря электрическим или гидродинамическим нагревателям. Они расположены вдоль боковых стенок или прокладываются между слоями. С помощью насоса откачивается воздух и внутри создаётся вакуум.

В аэродинамических аппаратах технологический процесс происходит благодаря созданию принудительной циркуляции горячего воздуха вдоль уложенных штабелей.

В СВЧ устройствах применяют специальные элементы нагрева, которые прогревают древесину на всю её толщину. Влага удаляется с помощью организованной системы вентиляции.

Конвекторные сушилки

В камерах такого типа для удаления избыточной влаги применяется нагретый до высокой температуры воздух, пар или топочный газ. Благодаря принудительной конвекции он перемещается над поверхностью уложенными в штабели пиломатериалами. Температура нагрева протекающего потока достигает двухсот градусов Цельсия. Такая методика позволяет понизить влажность до 14%.

Конструктивно она представляет металлический ящик в форме прямоугольного параллелепипеда. В стенках расположены: система нагрева, вентиляторы, выходные (выпускные) клапаны. Наиболее распространёнными вариантами являются системы, рассчитанные на обработку 20 кубических метров древесины естественной влажности. Эти сушильные камеры для пиломатериалов способны проводить обработку любых видов древесины.

Вакуумная сушилка

Такие системы применяются для обработки лесоматериалов из ценных пород. В них создаётся нагрев воздушного потока с последующим вакуумным удалением избыточной влаги. Благодаря созданию внутри пониженного давления близкого к вакууму 0,09 МПа температура выпаривания воды из древесины снижается примерно до 45,5 градусов Цельсия. Этот технологический процесс протекает на основании известных физических законов гидродинамики. Снижение температуры нагрева позволяет уменьшить необходимые энергетические затраты.

Вакуумное оборудование для сушки исключает создание внутреннего высокого напряжения в верхних слоях пиломатериала. Применение этого метода позволяет получить показатели влажность от четырёх до шести процентов. К основным недостаткам этого метода относятся:

  • невысокая разовая загрузка (не более 8 куб. метров);
  • большие энергозатраты;
  • технологические трудности при создании вакуумной камеры;
  • высокая конечная стоимость.

Аэродинамическая сушилка

Это наиболее распространённая и дешёвая система сушки. Принцип работы сушильной камеры основан на использовании энергии создаваемой аэродинамическим движением тёплого воздуха под действием вентилятора.

При сжатии воздуха внутри повышается давление. Следовательно, растёт температура. Контакт с внешней средой происходит только после завершения цикла обработки. Этот способ позволяет высушить пиломатериалы до уровня 8% влажности.

Сушка в СВЧ камере

Выпаривание происходит за счёт прогрева воды во внутренних слоях древесины под воздействием СВЧ излучения. Оно вырабатывается высокочастотными приборами (обычно применяют магнетрон). Облучение приводит к увеличению частоты колебательного процесса молекул воды, что вызывает повышение температуры и последующее испарение. Созданная избыточная влажность у поверхности пиломатериалов удаляется потоком воздуха, нагнетаемого специальными вентиляторами.

Сушильные камеры для пиломатериалов с СВЧ генераторами применяются достаточно редко. Это связано с высокой стоимостью самих генераторов и большими энергетическими затратами.

Обустройство самодельной сушилки

Для того чтобы сделать своими руками сушилку, можно обойтись без чертежей. Необходимо предусмотреть:

  • помещение камеры;
  • утеплитель;
  • источник тепла;
  • вентилятор.

Площадь сушилки, возведенной своими руками, обычно не превышает 9 кв. метров. В помещении квадратной формы проще обеспечить оптимальное движение теплого воздуха. Желательно, чтобы одна стена камеры была выполнена из бетонных плит, другие из дерева. Все стены утепляются изнутри в два слоя: пенополистиролом и фольгированной доской. Прекрасный и бесплатный утеплитель — стружка дерева. А фольгу можно заменить пенофолом, отлично отражающим тепло.

Отдельное помещение сушилки своими руками можно соорудить из алюминия, такое строение прослужит долго. Каркас выполняется из профиля, он обшивается листовым металлом, который снаружи утепляют. Толщина утеплителя не менее 15 см. Пол застилается рубероидом, поверх в качестве теплоизоляции насыпают толстый слой стружки.

Излучатель тепла можно сделать в виде труб или радиаторов отопления. Температура воды должна быть 65-95 градусов. Нагревается она электробойлером, дровяной печью, газовым котлом. Для небольшой камеры достаточно даже двухкомфорочной электроплиты. Если печь находится непосредственно в помещении, нужно обложить ее кирпичом. Кирпич будет аккумулировать тепло и постепенно излучать его в сушилку. Своими руками оборудовать конвективную камеру легко, установив в качестве источника тепла тепловентилятор.

Важна постоянная циркуляция теплой воды, которая обеспечивается насосом. Чтобы тепло равномерно распределялось по помещению, устанавливается вентилятор. Рабочее помещение оснащается влажным и сухим термометром.

Для удобства загрузки доски в камеру можно использовать тележку на рельсах. А чтобы увеличить полезную площадь на стенах выстраивают стеллажи.

Пошаговая инструкция выглядит следующим образом:

  1. Сооружаем фундамент.
  2. Возводим каркас.
  3. Обшиваем каркас листами металла.
  4. Установка теплоизоляции.
  5. Застилаем пол пленкой и опилками.
  6. Установка опор из брусков.
  7. Установка нагревателей и вентиляторов.

Конструкция самодельной камеры для сушки пиломатериалов в видеоролике:

От правильно выполненного процесса просушивания древесного материала напрямую будет зависеть качество производимой продукции из данного материала. Вакуумная сушка древесины своими руками позволяет значительно сэкономить временные отрезки, затраченные на просушку древесного сырья.

При таком методе высыхания древесины в значительной мере исключаются возможности разнообразного деформирования высушиваемого дерева.

Процесс просушивания дерева в вакуумной среде имеет свои положительные стороны:

  • значительное ускорение процессов высыхания древесного сырья;
  • меньшие денежные расходы на затрачиваемую энергию;
  • более равномерные методы просушивания древесины.

Данное оборудование является довольно простым по своему управлению, не требует особой подготовки персонала.

Мини вакуумная сушилка

Вакуумный способ высушивания обладает также некоторыми отрицательными параметрами:

  • большие габаритные размеры самого оборудования;
  • нет способов по управлению для просушки разных пород древесины;
  • характерно для больших производств.

Подключение проводов и термодатчика

Если вы не разбираетесь в электрических схемах, можете регулировать нагрев и температуру встроенным термостатом на самом обогревателе, выкручивая ручку в минимальное и максимальное положение.

Но можно сделать гораздо удобнее и функциональнее. Покупаете в ближайшем магазине электроники или в Китае выносной датчик температуры и внешний термостат.

Просверливаете два отверстия примерно посередине задней стенки и вставляете туда контролирующие датчики.

Провода припаиваются вместо встроенного термостата обогревателя, а наружу выводится цифровой термометр.

Температуру сушки выставляете самостоятельно в зависимости от продукта – овощи, фрукты, мясо, рыба и т.д.

Для растений и ягод таким вентилятором на первом положении оптимально нагнетают температуру в 40С. При этом старайтесь поменьше открывать дверцу шкафа.

Для остальных продуктов переключайте обогрев в положение II.

Выносной термостат с проводами — это хорошо, но не у всех получается разобраться со схемой подключения. Если и у вас с этим проблемы, а контролировать сушку вы все-таки хотите именно таким образом, воспользуйтесь терморегулятором-розеткой.

Его вставляете в ближайшую розетку, заводите датчик во внутрь шкафа и программируете верхний и нижний пороги температуры.

Подробнее

При этом вилка тепловентилятора просто втыкается в сам терморегулятор. Получается как бы конструкция розетка в розетке.

Вам ничего не нужно мудрить с электрической схемой. Дошла температура внутри сушки до 40С, дуйчик отключился. Остыла до 38С – включился.

Хотите все это автоматизировать и выставить заданное время сушки, дабы не испортить продукты – к вашим услугам таймер-розетки (механические или электронные).

Особенно это важно при сушке рыбы, когда по технологии требуется делать определенную паузу, после непрерывной многочасовой работы агрегата

Влажность древесины, способы измерения

Очень давно для постройки домов люди использовали только дерево. В домах можно било встретить деревянную посуду. Поэтому нужно было придумывать способы качественной просушки бревна, как основного строительного материала. На то время люди пользовались несколькими способами просушки.

Выпаривание древесины

Для этого способа брали необходимый кусок древесины, воду и опилки. Воду нагревали до 70 градусов, помещали в нее заготовку, после засыпали опилками и оставляли на определенное время, чтобы материал пропарился.

Парафинирование

Парафинирование — это еще один способ, широко применявшийся очень давно. Здесь деревянные заготовки опускали в нагретый до 40 градусов парафин и оставляли на несколько часов

Важно было поддерживать одинаковую температуру вещества

После процедуры древесина должна сохнуть несколько дней. Свойства материала после высыхания меняются. Заготовка не трескается, не подвергается гниению и приобретает оригинальный тонированный оттенок.

Мастера использовали такой способ сушки для изготовления деревянной посуды, потом готовое изделие искусно расписывали.

Есть множество способов определить влажность. Для точного определения влажности древесины используются специальные приборы. Электрические влагомеры способны определить влажность с точностью 2-3 %. Основной принцип таких приборов основан на том, что древесина разной влажности имеет разное электрическое сопротивление.

Есть еще много «народных» способов определения влажности, но их используют только профессионалы:

  • По массе, взвешивая одинаковые кусочки древесины одной породы в руке или на весах поочередно.
  • Опытные специалисты определяют влажность «на глаз», по наличию трещин и разломов.
  • По стружке. При обработке пиломатериала, мелкую стружку сжимают в кулаке. Если она легко сминается, то материал влажный. На сухую древесину указывает ломкость стружки, но если стружка рассыпается, то скорее всего дерево пересушили.
  • По резанию. Если при обработке древесины стамеской отмечается влажный след, и материал легко, плавно режется, то она не просушена. Лучше не делать резьбу на такой поверхности, так как при высыхании появятся трещины и изъяны.

Влажность древесины

Для определения режима обработки необходимо проверить пиломатериалы по основным показателям. К таким относятся порода, толщина доски и влажность. Свежий лес высушивать сложнее. Кроме высокой влажности у хвойных пород происходит выделение смолы и значительный коэффициент усадки. В таких случаях операцию проводят в два этапа с разными режимами. Предварительная сушка до 20%, затем последующая до нужного значения, обычно 8-12%. Столько влаги в процессе изготовления изделия считается допустимой нормой.

Доводить заготовку до меньших значений влажности нельзя, за исключением особых случаев подготовки древесины со специальными качествами. Пересушенное дерево начинает впитывать влагу из воздуха, изделие набухает, изменяет свою геометрию вплоть до частичного или полного разрушения готовой конструкции. Рекомендовано прекращать процесс по достижении рекомендованных значений. Сушилка древесины обязательно оборудуется приборами контроля влажности.

Режимы сушки

В процессе проведения сушки печь может работать в низкотемпературном, нормальном или высокотемпературном режиме.

Низкотемпературный и нормальный режим

Обработка древесины низкотемпературным способом осуществляется при 45°. Это наиболее мягкий метод, он сохраняет все первоначальные свойства дерева до мельчайших нюансов и считается технологией высокого качества. В конце процесса влажность древесины составляет порядка 20%, то есть такую сушку можно считать предварительной.

Что касается нормального режима, то он протекает при температуре до 90°. После сушки материал не меняет форм и размеров, слегка снижается яркость цвета, прочность. Это наиболее распространенная технология, применяемая для различных пород древесины.

Режим высоких температур

В этом режиме сушка происходит за счет действия перегретого пара (температура более 100°) или горячего воздуха. Высокотемпературный процесс сушки уменьшает прочность дерева, придает более темный оттенок, поэтому материал используется для создания второстепенных строительных и мебельных узлов. При этом сушка перегретым паром будет более щадящей, чем с применением воздуха.

Режимы работы сушильной камеры

Схема инфракрасной сушки древесины.

Камеру нельзя сразу разогревать до высокой температуры. В обычном режиме она работает так:

  1. В течение 15-20 часов идет разогрев воздуха в камере примерно до 45°C. Система вентиляции пока не работает. На стенах камеры должна появиться влага.
  2. При достижении температуры 45°C следует на треть открыть приточную и вытяжную системы вентиляции. Примерно за 2 суток температура вырастает до 50°C.
  3. Заслонки нужно полностью открыть и довести температуру до 55°C. Этого обычно бывает достаточно для нормального процесса сушки. Как только влажность достигнет примерно 8%, все заслонки нужно полностью закрыть, отключить подачу тепла. Вентиляторы продолжают работать еще в течение суток. После падения температуры до 40°C должен получиться сухой пиломатериал, готовый к использованию.

Вакуумные камеры для сушки древесины

В вакуумных камерах лесоматериалы сушатся в условиях высокого давления 700 мм рт. ст., но низкой температуры 45 С. В этих устройствах специально создается вакуум, что влечет за собой большие затраты электроэнергии.

Вакуумная сушка является крайне дорогим методом сушения лесоматериалов по ряду причин:

  • дорогостоящие вакуумные камерыогромное количество мощности электроэнергии для правильной работынебольшая загрузка, примерно 5-8 м3.

В подобных устройствах лесоматериалы сушатся на протяжении одного-двух дней. Например, чтобы высушить 40 м3доски понадобится примерно от 8-16 дней. А если осуществляется вакуумная сушка бруса, то времени понадобится еще больше.

Вследствие дороговизны процесса вакуумная сушка древесины осуществляется, преимущественно, для дорогостоящих сортов лесоматериалов, таких как дуб, ясень, бук, кедр. В таких случаях требуется высушить не большое количество пиломатериала. Для массового изготовления пиломатериалов применяют конвективные сушильные камеры, потому что они более доступны и имеют низкую себестоимость.

Несколько примеров вакуумной сушки:

  • дубовые доски толщиной 52 мм с уровнем влажности 50 % высохнут до уровня влажности 4-5 % примерно за 28 – 35 днейдубовые доски толщиной 52 мм с уровнем влажности 30 % высохнут до уровня влажности 4-5 % за 16 – 18 днейдубовые доски толщиной 25 мм с уровнем влажности 50 % высохнут до уровня влажности 4-5 % примерно за 15 днейдубовые доски толщиной 25 мм с уровнем влажности 30 % высохнут до уровня влажности 4-5 % за 9 днейсосновые доски толщиной 55 мм с уровнем влажности 50 % высохнут до уровня влажности 5 -6 % примерно за 8 днейсосновые доски толщиной 55 мм с уровнем влажности 30 % высохнут до уровня влажности 5-6 % за 6 днейстроительный брус 100 х 100 мм и 150 х 200 мм с уровнем влажности 65 % высохнет до уровня влажности 6 % на протяжении 8 – 12 дней. Брусу 200 х 300 мм для достижения таких же параметров понадобится 22 дня.

В условиях вакуума сушка древесины происходит более мягко. Однако и при таком методе сушения возможно растрескивание. Дерево – это живое сырье.

Древесины присущи разные виды напряжений. Эти напряжения зависят от местности, в которой выросло дерево, от метода распила, от возраста. Во время сушки древесины даже в таких камерах не все напряжения снимаются равномерно.

Виды сушилок

По способу движения воздуха камеры делятся на:

  • с естественным;
  • с принудительным воздухообменом.

Камеры с естественным воздухообменом малопроизводительны, процесс в них невозможно контролировать. Поэтому используются они все меньше.

По принципу действия выделяются:

  • конвективные;
  • конденсационные сушилки.


Конвективная сушилка


Конденсационная сушилка

В конвективных камерах древесина обдувается потоками горячего воздуха, тепло передается методом конвекции. Они могут быть глубокими туннельными или камерными. В туннельные камеры бревна загружаются с одного конца и выгружаются из другого, продвигаясь по камере, материал постепенно высушивается. Продолжительность цикла составляет от 4 до 12 часов. Такие камеры устанавливают на крупных лесопилках. Камерные сушилки более компактны, по всему объему поддерживается единый микроклимат. Позволяют подготовить любые типы древесины до необходимой кондиции. Поэтому большинство промышленных сушилок камерного типа.

По технологии конденсационной сушки влага, выделяемая из материала, осаждается на охладителях, скапливается в емкостях и сливается наружу. КПД такого устройства очень велик, но процесс длительный, сопровождается высокими потерями тепла. Технология хороша для подготовки твердых пиломатериалов малыми партиями. Цена оборудования и себестоимость конденсационной сушки ниже, чем конвективной.

Сушилка для дерева своими руками

На запрос в поисковике «сушилка для дерева» есть много материалов, но все они связаны с промышленными сушильными камерами, которые применяются на больших предприятиях и стоят неподъемных денег для частного мастера или человека, для которого поделки из дерева — хобби.

Длительность сушки древисины в естественных условиях может длиться от года до двух лет, а для дуба так и больше. Время же сушки древисины с применением нагревательных элементов для мягких пород древесины составляет от 3 до 7 дней до 8% влажности, а для твердых пород древа две — три недели до 10% влажности.

Естественно, что на скорость сушки древесины оказывают влияние ткакие факторы как порода, первоначальная влажность и температура при которой происходит просесс высушивания.

В связи с тем, что на нашем сайте представлена инфракрасная пленка, в том числе и повышенной мощности Marpe Рower 305-200 (400 Вт/м.кв.) и Marpe Рower 305-300 (600 Втм.кв.), то к нам поступают запросы по возможности её применения для изготовления сушилки древесины.

Изготовить сушилку для дерева своими руками не так сложно, как может показаться резчику дерева, человеку, творческому и не всегда обладающему знаниями электрического обогрева.

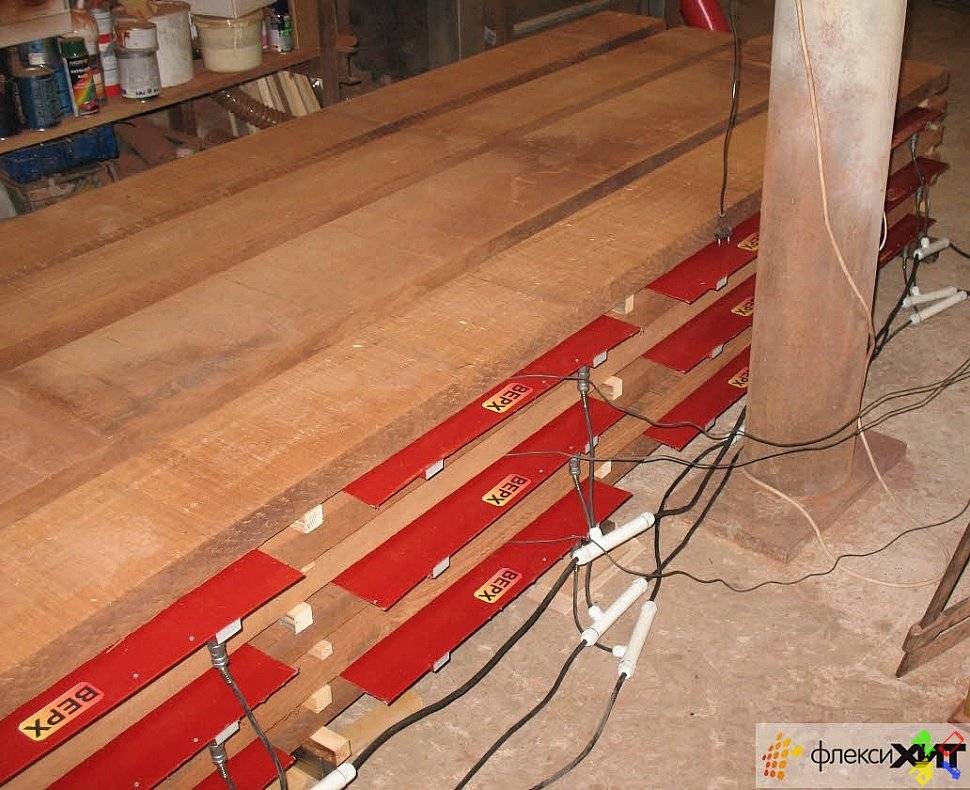

Всего-то нужно уложить доски штабелями с зазором, между ними разместить греющие элементы и при помощи терморегулятора управлять процессом. Но, чтобы это все работало и было безопасно необходимо соблюдать определенные правила.

1. Сделать правильный выбор греющего элемента.

При сушке древесины необходимо определиться с температурным режимом, который напрямую влияет на время сушки.

От температурного режима зависит также и выбор пленки, чем больше нужна температура, тем мощнее пленку следует использовать. Для примера инфракрасная пленка Марпе.

  • мощностью 220 Вт/м.кв. способна разогреть до 40 градусов,
  • мощностью 400 Вт/м.кв. способна разогреть до 60 — 70 градусов,
  • мощностью 600 Вт/м.кв. способна разогреть от 60 до 80 градусов.

При этом следует учитывать, что температура может отличаться в зависимости от тепловых потерь и температуры окружающей среды. При сушке на открытом воздухе она будет ниже, а при сушке в закрытом шкафу выше.

2. Способ размещения греющего элемента.

Если в качестве греющего элемента для сушки дерева выбирается инфракрасная пленка, то она может располагаться как в открытом состоянии (фото слева), так и помещаться между защитными слоями (фото справа), например, жести. Рассмотрим немного поподробнее.

Способ размещения греющего элемента

При первом способе инфракрасная пленка крепится на рамке или просо укладывается между досками. Для измерения температуры используются терморегуляторы с выносными датчиками измерения температуры. Их количество в идеале должно быть равно количеству греющих элементов, но на практике используются 2 – 3 шт. на сушилку.

Во втором случае (кассетном) греющая пленка размещается между двумя листами жести. Кассета по периметру герметизируется силиконовым герметиком для избегания контакта инфракрасной греющей пленки с парами и оснащается ограничителем температуры. Поверхность кассеты является радиатором для греющей пленки и защищает её от механического повреждения.

Вывод. Первый способ дешевле, второй безопаснее, но и цена у него гораздо выше.

3. Контроль температуры.

Для контроля температуры в промышленных установках используются специальные контроллеры с несколькими датчиками, что могут позволить себе не все при сушке дерева в бытовых условиях.

Для небольших сушилок древесины чаще всего используют обычные терморегуляторы с расширенным диапазоном температуры, например, терморегулятор Е 51.716 (фото слева) или биметаллические ограничители температуры, например, KSD (фото справа), которые стоят недорого и их для повышения надежности и безопасности устанавливают на каждый греющий элемент.

4. Пожарная безопасность.

Это важный пункт, так как выбор места размещения сушилки для дерева, его оборудование автоматическими огнетушителями, соблюдение правил эксплуатации электрических установок и техники пожарной безопасности позволят Вам получить высушенную древесину готовую к созданию шедевров зодчества и изделий из дерева.

Влажность древесины, способы измерения

Очень давно для постройки домов люди использовали только дерево. В домах можно било встретить деревянную посуду. Поэтому нужно было придумывать способы качественной просушки бревна, как основного строительного материала. На то время люди пользовались несколькими способами просушки.

Выпаривание древесины

Для этого способа брали необходимый кусок древесины, воду и опилки. Воду нагревали до 70 градусов, помещали в нее заготовку, после засыпали опилками и оставляли на определенное время, чтобы материал пропарился.

Парафинирование

Парафинирование — это еще один способ, широко применявшийся очень давно. Здесь деревянные заготовки опускали в нагретый до 40 градусов парафин и оставляли на несколько часов

Важно было поддерживать одинаковую температуру вещества

После процедуры древесина должна сохнуть несколько дней. Свойства материала после высыхания меняются. Заготовка не трескается, не подвергается гниению и приобретает оригинальный тонированный оттенок.

Мастера использовали такой способ сушки для изготовления деревянной посуды, потом готовое изделие искусно расписывали.

Есть множество способов определить влажность. Для точного определения влажности древесины используются специальные приборы. Электрические влагомеры способны определить влажность с точностью 2-3 %. Основной принцип таких приборов основан на том, что древесина разной влажности имеет разное электрическое сопротивление.

Есть еще много «народных» способов определения влажности, но их используют только профессионалы:

  • По массе, взвешивая одинаковые кусочки древесины одной породы в руке или на весах поочередно.
  • Опытные специалисты определяют влажность «на глаз», по наличию трещин и разломов.
  • По стружке. При обработке пиломатериала, мелкую стружку сжимают в кулаке. Если она легко сминается, то материал влажный. На сухую древесину указывает ломкость стружки, но если стружка рассыпается, то скорее всего дерево пересушили.
  • По резанию. Если при обработке древесины стамеской отмечается влажный след, и материал легко, плавно режется, то она не просушена. Лучше не делать резьбу на такой поверхности, так как при высыхании появятся трещины и изъяны.

Обустройство самодельной сушилки

камера сушки древесины на солнечной энергии

Для того чтобы сделать своими руками сушилку, можно обойтись без чертежей. Необходимо предусмотреть:

  • помещение камеры;
  • утеплитель;
  • источник тепла;
  • вентилятор.

Площадь сушилки, возведенной своими руками, обычно не превышает 9 кв. метров. В помещении квадратной формы проще обеспечить оптимальное движение теплого воздуха. Желательно, чтобы одна стена камеры была выполнена из бетонных плит, другие из дерева. Все стены утепляются изнутри в два слоя: пенополистиролом и фольгированной доской. Прекрасный и бесплатный утеплитель — стружка дерева. А фольгу можно заменить пенофолом, отлично отражающим тепло.

Отдельное помещение сушилки своими руками можно соорудить из алюминия, такое строение прослужит долго. Каркас выполняется из профиля, он обшивается листовым металлом, который снаружи утепляют. Толщина утеплителя не менее 15 см. Пол застилается рубероидом, поверх в качестве теплоизоляции насыпают толстый слой стружки.

Излучатель тепла можно сделать в виде труб или радиаторов отопления. Температура воды должна быть 65-95 градусов. Нагревается она электробойлером, дровяной печью, газовым котлом. Для небольшой камеры достаточно даже двухкомфорочной электроплиты. Если печь находится непосредственно в помещении, нужно обложить ее кирпичом. Кирпич будет аккумулировать тепло и постепенно излучать его в сушилку. Своими руками оборудовать конвективную камеру легко, установив в качестве источника тепла тепловентилятор.

Важна постоянная циркуляция теплой воды, которая обеспечивается насосом. Чтобы тепло равномерно распределялось по помещению, устанавливается вентилятор. Рабочее помещение оснащается влажным и сухим термометром.

Для удобства загрузки доски в камеру можно использовать тележку на рельсах. А чтобы увеличить полезную площадь на стенах выстраивают стеллажи.

Пошаговая инструкция выглядит следующим образом:

  1. Сооружаем фундамент.
  2. Возводим каркас.
  3. Обшиваем каркас листами металла.
  4. Установка теплоизоляции.
  5. Застилаем пол пленкой и опилками.
  6. Установка опор из брусков.
  7. Установка нагревателей и вентиляторов.

Конструкция самодельной камеры для сушки пиломатериалов в видеоролике:

Вакуумные камеры для сушки древесины

В вакуумных камерах лесоматериалы сушатся в условиях высокого давления 700 мм рт. ст., но низкой температуры 45 С. В этих устройствах специально создается вакуум, что влечет за собой большие затраты электроэнергии.

Вакуумная сушка является крайне дорогим методом сушения лесоматериалов по ряду причин:

дорогостоящие вакуумные камерыогромное количество мощности электроэнергии для правильной работынебольшая загрузка, примерно 5-8 м3.

В подобных устройствах лесоматериалы сушатся на протяжении одного-двух дней. Например, чтобы высушить 40 м3доски понадобится примерно от 8-16 дней. А если осуществляется вакуумная сушка бруса, то времени понадобится еще больше.

Вследствие дороговизны процесса вакуумная сушка древесины осуществляется, преимущественно, для дорогостоящих сортов лесоматериалов, таких как дуб, ясень, бук, кедр. В таких случаях требуется высушить не большое количество пиломатериала. Для массового изготовления пиломатериалов применяют конвективные сушильные камеры, потому что они более доступны и имеют низкую себестоимость.

Несколько примеров вакуумной сушки:

дубовые доски толщиной 52 мм с уровнем влажности 50 % высохнут до уровня влажности 4-5 % примерно за 28 – 35 днейдубовые доски толщиной 52 мм с уровнем влажности 30 % высохнут до уровня влажности 4-5 % за 16 – 18 днейдубовые доски толщиной 25 мм с уровнем влажности 50 % высохнут до уровня влажности 4-5 % примерно за 15 днейдубовые доски толщиной 25 мм с уровнем влажности 30 % высохнут до уровня влажности 4-5 % за 9 днейсосновые доски толщиной 55 мм с уровнем влажности 50 % высохнут до уровня влажности 5 -6 % примерно за 8 днейсосновые доски толщиной 55 мм с уровнем влажности 30 % высохнут до уровня влажности 5-6 % за 6 днейстроительный брус 100 х 100 мм и 150 х 200 мм с уровнем влажности 65 % высохнет до уровня влажности 6 % на протяжении 8 – 12 дней. Брусу 200 х 300 мм для достижения таких же параметров понадобится 22 дня.

В условиях вакуума сушка древесины происходит более мягко. Однако и при таком методе сушения возможно растрескивание. Дерево – это живое сырье.

Древесины присущи разные виды напряжений. Эти напряжения зависят от местности, в которой выросло дерево, от метода распила, от возраста. Во время сушки древесины даже в таких камерах не все напряжения снимаются равномерно.

Сушка древесины своими руками

При необходимости заготовить древесину в домашних условиях, рекомендуется действовать в таком порядке:

  • выбрать место для проведения сушки. Лучше всего предусмотреть не навес с крышей, а постройку с плотными стенами, которые препятствуют проникновению осадков;
  • оборудовать основание для будущей укладки, под которым будет свободно проходить воздух;
  • уложить пиломатериал крест-накрест в несколько рядов, как показано на рисунке;
  • получившиеся штабеля в верхней части закрыть от случайных капель воды, пыли и мусора;
  • скрепить деревянные доски или брусья между собой. Лучше всего использовать для этого полимерные материалы – резиновые затяжки или нейлоновые шнуры;
  • выдержать штабеля время, рекомендуемое для конкретной климатической зоны (обычно несколько месяцев).

Самостоятельным приготовлением пиломатериала можно заниматься при наличии времени и необходимости заготовить большое количество древесины. Получаемый материал пригоден для использования в строительных целях, однако плохо подходит для изготовления мебельных изделий. Чтобы получить сухое дерево для отделочных и декоративных работ, следует применять комплекс методов подготовки древесины, таких как склеивание, очистка и окраска, браширование.

Сушилка для дерева своими руками:

Заключение

Главное помнить, о невозможности допущения резких смен температурных границ внутри помещений, во время сушки пиловочника, иначе это приводит к порче материала, короблению дерева и возникновению трещин. При строительстве сушильной конструкции необходимо выполнять противопожарные нормативы. Рядом с печью обязательно должны быть установлены огнетушители.

Утепление стен сушильной печи своими руками возможно деревянной стружкой. Как вариант, воспользоваться вместо фольги в камере пенофолом, который может создать неплохое отражение от поверхности теплоты. В подобной конструкции дерево сушится в течение 1-2 недель.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
