Физический процесс застывания
Бетонирования является одним из самых распространенных технологических процессов при ведении строительства. Он применяется не только для создания фундаментов, но и различных перекрытий, опор и капитальных стен. Затвердевание цементно-песчаной или цементно-гравийной смеси происходит в ходе химической реакции гидратации, когда молекулы воды и вещества, в ней растворенные, создают новое химическое соединение.
Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных внешних температурах поддерживает взаимодействие веществ в течение первых семи суток после заливки бетона в опалубку.
Однако его может быть недостаточно, если строительство ведется в демисезонный и тем более в зимний период, когда наружные температуры опускаются значительно ниже нуля. В этом случае часть веществ в химическую реакцию не вступает, что значительно снижает фактическую прочность бетонных конструкций.
Кроме того, неизрасходованная вода замерзает и расширяется, разрушая их изнутри. Чтобы такого не происходило, применяются различные способы прогрева залитой массы. Самым простым и эффективным является укладка внутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.
Популярные виды станций для прогрева бетона и их характеристики
ООО «ЭТА» производит станции с трансформаторами сухого типа, имеющие аббревиатуру «СПБ». Это оборудование можно встретить на строительных площадках большинства регионов РФ. Их популярность обеспечивает не только приемлемая цена на трансформаторы для прогрева бетона, но и другие характеристики:
- Повышенный эксплуатационный ресурс. Такие станции неприхотливы к условиям эксплуатации и требуют небольших затрат на их обслуживание.
- Способность выдерживать жесткие эксплуатационные условия. Некоторые модели рассчитаны на работу с перегрузом до 140%.
- Наличие фазных амперметров, контролирующих величину нагрузки.
- Наличие устройств защиты на базе магнитных пускателей, защищающих трансформаторное оборудование от перегруза.
- Удобное переключение режимов работы с помощью переключателей.
Модели станций прогрева бетона марки СПБ:
- СПБ-20. Эта модель имеет наименьшую мощность в этой серии – 20 кВт. Отличается скромными габаритами и мобильностью. Используется во всех видах строительства небольших зданий по монолитной технологии. Выпускается с алюминиевыми обмотками.
- СПБ-40, СПБ-63, СПБ-80. Модели средней мощности. Обеспечивают прогрев бетона при температурах +10…-40°C. Востребованы в массовом строительстве.
- СПБ-100. Самое мощное оборудование. Выпускается с алюминиевыми и медными обмотками.
Ремонт трансформаторов
Ремонт и перемотка электротрансформаторов производится в определенном порядке:
- Разобрать магнитопровод. Железо сложить отдельно, по пластинам.
- Размотать сгоревшую катушку, считая число витков. Замерять микрометром диаметр провода.
- Намотать новые обмотки. Между слоями намотки и катушками проложить изоляционный материал. Его толщина зависит от диаметра провода.
- Собрать аппарат. Пластины трансформаторного железа необходимо плотно прижать, а при необходимости расклинить деревянными клиньями в катушке.
Для намотки необходимо использовать специальный станок. Намотать катушку руками, особенно с большим количеством витков из тонкого провода практически невозможно.
Совет! Если сгорела только одна из вторичных обмоток, то остальные не перематываются.
Частичная перемотка трансформатора
Для перемотки одной из вторичных катушек необходимо:
- разобрать устройство – вынуть сердечник и размотать сгоревшую катушку;
- снова собрать устройство, подключить его к сети и проверить работу в режиме холостого хода;
- после проверки снова разобрать прибор, намотать недостающие обмотки и произвести окончательную сборку и проверку в работе аппарата.
Способы прогрева конструкций из бетона
Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.
Трансформатором

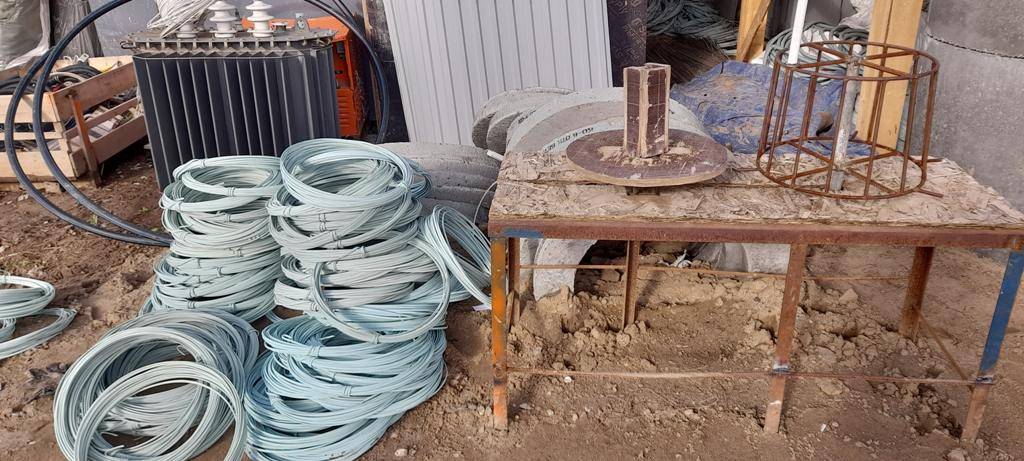

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.
Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.
Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:
- ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
- ВЕТ (предназначенный для работы напрямую от электрической сети);
- ПТПЖ (токопроводящий с параллельными оцинкованными жилами).
Жилы проводов могут быть диаметром 1,2-3 мм.
Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:
- полосовые;
- струнные;
- стержневые;
- пластинчатые.
Инфракрасным излучением
Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

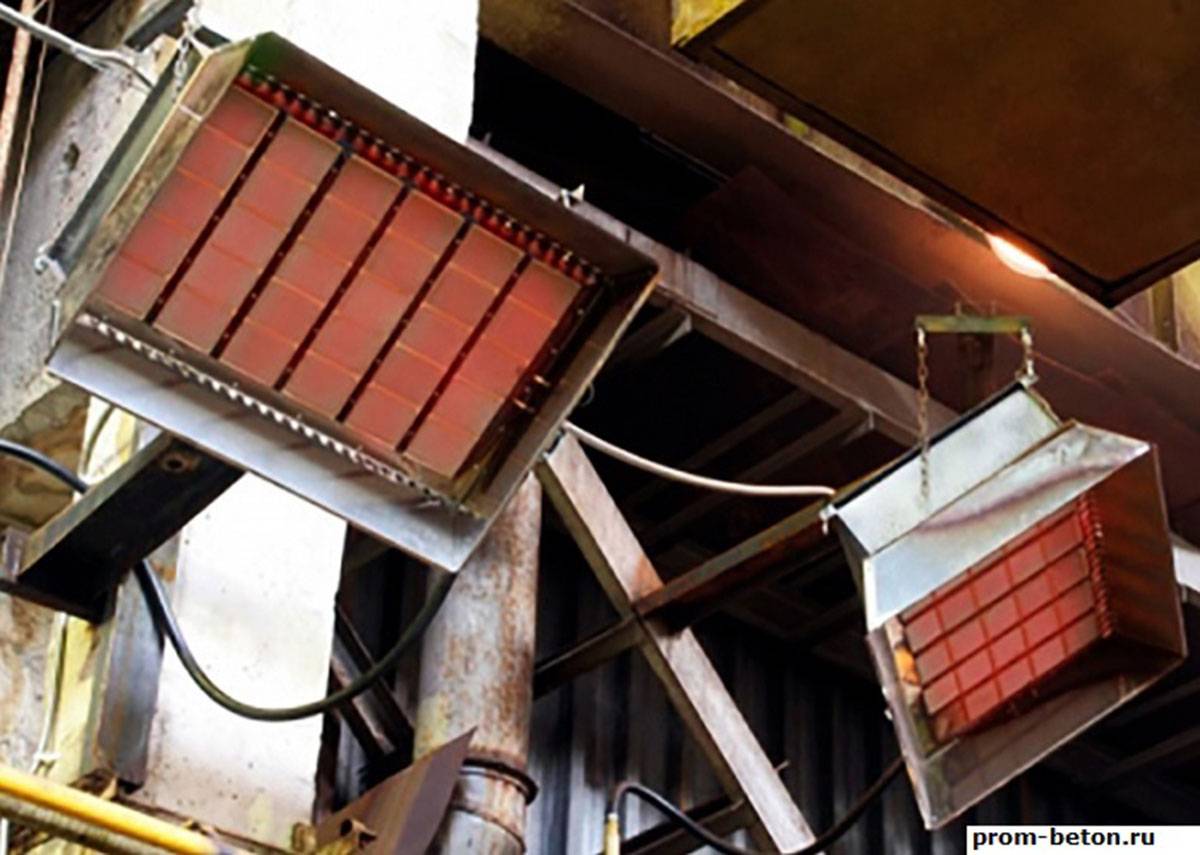

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.
Инфракрасный аппарат имеет следующие компоненты:
- излучатель;
- отражатель;
- подвес либо держатель.
Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.
Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.
Прогрев бетона своими силами
Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

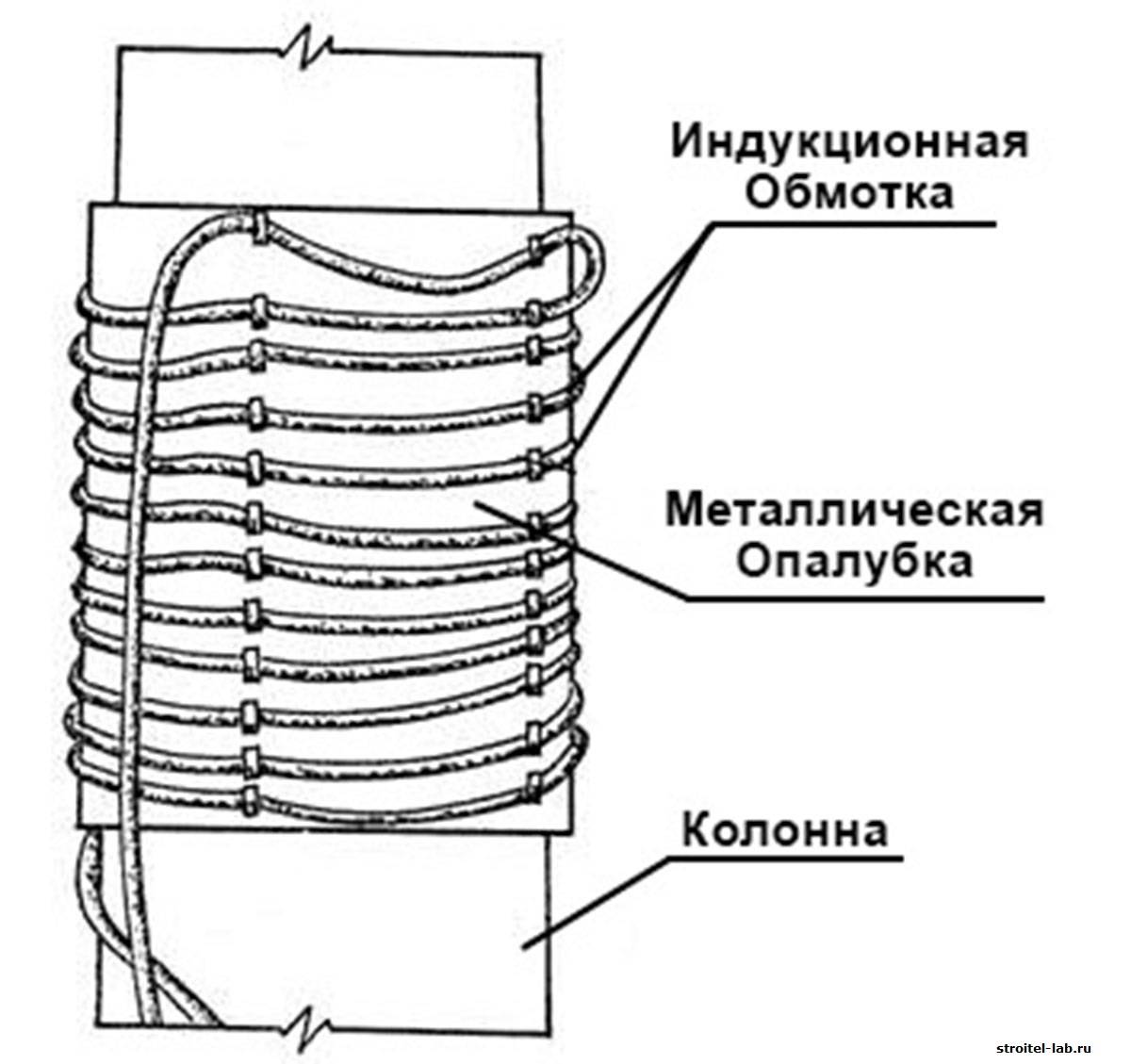

Методом магнитной индукции
Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника. Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.
Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.
Греющей опалубкой
В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.
В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.

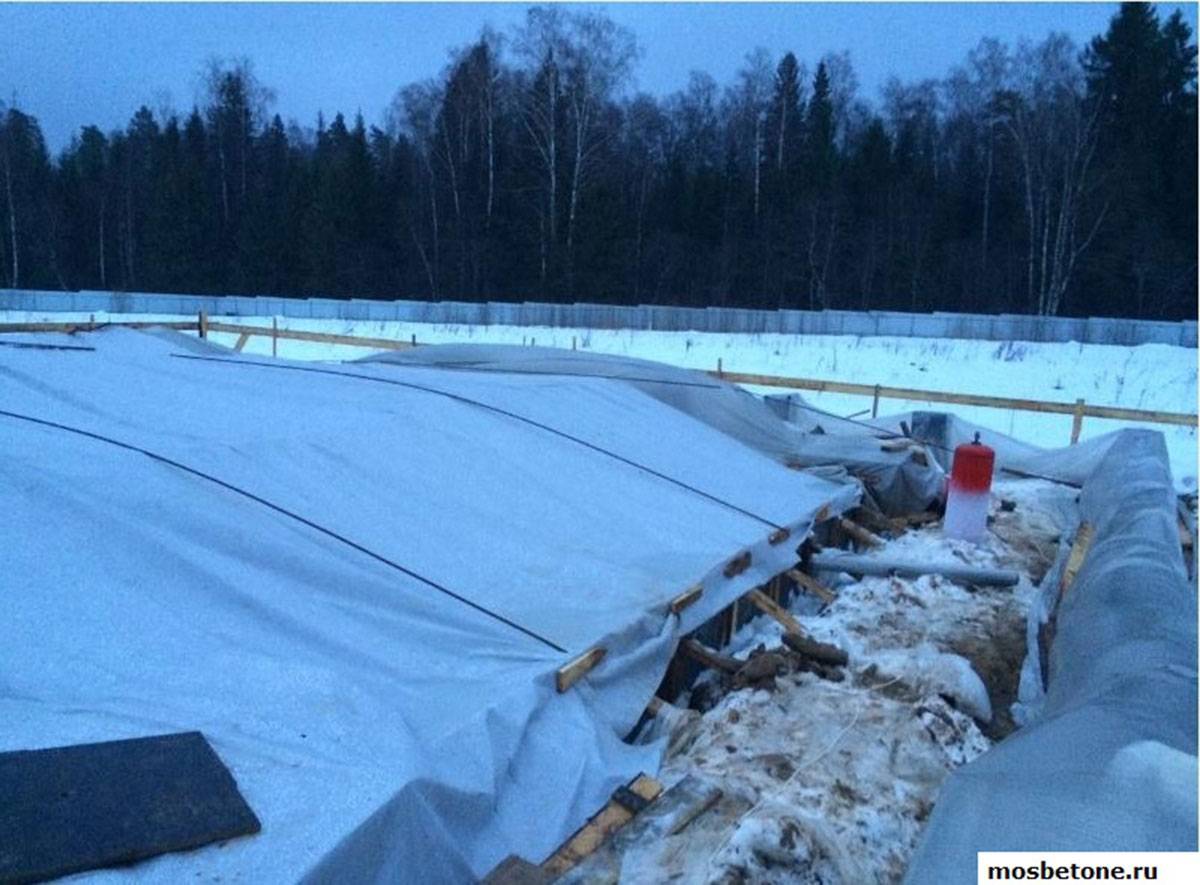

Тепляком
Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.
Критерии выбора
При выборе трансформатора для прогрева бетона необходимо принять во внимание размер возводимой конструкции. Кроме того, немалое значение имеет степень утепления и температура окружающего воздуха
Скажем, если строительные работы планируется проводить во время не очень большого мороза, то можно воспользоваться менее мощным, и, следовательно, более дешевым устройством.
Выбирая трансформатор, в первую очередь следует обратить внимание на его мощность. Ведь от этой характеристики зависит время, которое понадобится на выполнение определенного объема работы
В том случае, если необходимость прогревать бетон возникает достаточно редко (например, не чаще одного раза в год), выгоднее не покупать трансформаторную станцию, а брать ее в аренду. В этом случае можно не только хорошо сэкономить, но и подобрать нужную мощность, а также определиться с другими техническими параметрами устройства для реализации конкретного строительного проекта. Аппаратуру можно взять на сутки, заплатив за это определенную сумму (обычно около 15 долларов). Разумеется, можно арендовать устройство и на большее количество времени, но тогда суммарная стоимость будет увеличиваться.
Трансформатор ТСДЗ-63
У этого устройства имеется 3 различных значения низкого напряжения. Подключаться оно должно в сеть напряжением 380 В и частотой 50 Гц. Работать без перерыва оно может достаточно долго как при 45-градусном морозе, так и при температуре в плюс 20 градусов.
К преимуществам этой трансформаторной станции относятся также ее небольшой вес и малые размеры. Автомат предотвращает выход из строя из-за резких скачков напряжения и из-за коротких замыканий в сети. Прежде чем подключать установку в сеть, необходимо выполнить заземление.
Модель КТПТО-80
Эта конструкция представляет собой масляный 3-фазный трансформатор. У нее есть 5 ступеней переключения напряжения (минимальное — 55 В, а максимальное — 95 В). Подключать оборудование можно в сеть с напряжением в 380 В и в 42 В.
Станция КТПТО-80 широко используется строительными организациями. К ее основным преимуществам относятся надежность, низка цена и высокое качество работы.
Трансформаторы для нагрева бетона многим людям помогли возвести прочные и долговечные бетонные конструкции во время суровой зимы. Ведь если при небольшом морозе всего в минус 5 или в минус 10 градусов выручить еще могут специальные компоненты, добавленные в смесь, то когда столбики термометров упадут ниже отметки в 25 градусов, единственное, на что можно будет положиться — это трансформаторная станция.
Особенности методик
Прогрев бетона с помощью сварочного аппарата обладает своими особенностями:
- время нагрева бетонной конструкции серьезно зависит от температуры окружающей среды;
- залитую цементно-песчаную смесь следует накрывать тонким слоем опилок, дабы избежать чрезмерного испарения воды из толщи цементно-песчаной смеси;
- следует избегать чрезмерного перегрева конструкции.
Технология прогрева бетона электродами включает два вида:
- Сквозной.
Подобный вид нагрева применяется для бетонных конструкций, имеющий сложную форму или большую толщину. Как правило, при таком методе прогрева все электроды устанавливаются на расстоянии не менее 30 миллиметров от опалубки. - Периферийный.
Электроды устанавливаются на поверхности конструкции. Метод позволяет извлечь нагревающие элементы после застывания залитой бетоном площадки.
При осуществлении прогрева электродами следует учитывать следующие факторы:
- испарение влаги, вследствие которого необходимо все время регулировать подаваемый на электроды ток;
- нагреваемая поверхность должна быть полностью накрыта теплоизоляционным материалом, чтобы повысить КПД электродов и уменьшить тепловые потери;
- при стержневом прогреве все электроды следует располагать на одинаковых расстояниях, во избежание перегревов отдельных участков;
- неэффективность электродного прогрева для малых конструкций;
- необходимость замера текущей температуры цементно-песчаной смеси через определенные промежутки времени;
- схема подключения токопроводящих элементов для прогрева бетона электродами должна быть разработана для каждого случая индивидуально.
Прогрев бетона с помощью сварочного аппарата во многом похож с методом электродов.
Прогрев бетона сварочным аппаратом.
При использовании сварочного устройства специалисты рекомендуют:
- изолировать поверхность прогреваемой конструкции для избегания серьезных тепловых потерь;
- стараться ограничить потерю воды при применении сварочного устройства для прогрева железобетонного сооружения;
- подключать к сварочному аппарату только подходящие для текущих работ электроды;
- устанавливать контрольную лампу накаливания, для проверки напряжения;
- постоянно следить за температурой конструкции и не допускать перегревов;
- не замыкать сварочную цепь на внутрибетонную арматуру, поскольку такой метод невероятно энергозатратен.
Прогрев бетонных конструкций при помощи специальных кабелей обладает серьезными преимуществами, перед нагревом с использованием трансформаторного сварочного устройства:
- питание от бытовой электрической сети 220 вольт;
- существенное сокращение времени застывания бетона;
- высокая экономность;
- сравнительно простая конструкция;
- возможность автоматической поддержки температуры в монолитной конструкции.
Зачем прогревать бетон
Для нормативного застывания бетона требуется температура на уровне +20°С. При затвердевании смеси используется понятие критической прочности, которая достигается при нормальных условиях за 24 часа.
При этом, материал затвердевает на 70%, а окончательное испарение воды происходит только через 28 суток. Отклонение температуры воздуха в сторону снижения оказывает негативное влияние на скорость застывания бетона (как до критического уровня, так и до полного затвердевания).
Дополнительный прогрев обеспечивает набор критической прочности при любой температуре воздуха в регламентные сроки.
Функциональные особенности
Климатические условия в нашей стране славятся особой суровостью, поэтому строителям часто приходится работать во время мороза. Именно для тех случаев, когда срочно необходимо соорудить бетонную конструкцию, но температура воздуха на улице никак не поднимается выше нуля, были созданы специальные устройства, основная задача которых — обеспечивать те самые условия, необходимые для нормального застывания бетона.
Принцип работы устройства
Трансформатор для обогрева бетона работает от электричества. Такие устройства широко используются строителями, в результате чего возведение различных конструкций из бетона значительно ускоряется и упрощается, особенно в холодное время года.
После приготовления бетонная смесь подогревается посредством электричества, причем сам бетон, будучи включенным в электрическую сеть, играет роль проводника. При этом энергия из электрической превращается в тепловую. Это может происходить прямо в цементной смеси или на ее поверхности. Все зависит от разновидности использующихся проводов и электродов.
С помощью трансформатора бетон можно нагреть до определенной температуры за определенный промежуток времени. Главное — правильно подобрать необходимую мощность тока. У того, кто пользуется таким оборудованием, разумеется, есть возможность выбирать один из нескольких режимов подогрева, что также повышает производительность и делает работу более эффективной.
Такой трансформатор годится для прогрева большого объема бетонной смеси. Если же из бетона нужно возвести какую-нибудь небольшую конструкцию, то применение этого оборудования считается нецелесообразным.
Технология прогрева пошаговое руководство
Произведя расчет длины кабеля, укладку материала и разобравшись, как подключить прогревочное оборудование, можно приступать к непосредственному процессу нагнетания температуры. Работу мастеров можно описать так:
На первых стадия важно следить за набором температуры, оптимальными показателями считают 10 градусов в час. Максимальная допустимая температура равна 60-80 градусам, важно не упустить этот момент при подключении мощного агрегата
Когда фундамент будет достаточно прогрет, этот результат нужно закрепить. Оборудование не перестает работать вплоть до набора основанием критической прочности.
На стадии выключения устройств потребуется следить за степенью остывания монолита, 5 градусов в час будет достаточно, чтобы получить хорошие результаты.
Расположение и фиксация проводов
Выполняя монтаж секций или прокладку кабеля для прогрева бетона, нужно опускать материал ниже верхней точки защитного слоя. В основном прогрев вяжут к нижнему слою армирования, а в холодное время, добавочно вторым рядом к верхнему армированию.
Изгибы должны быть плавными, только в таком случае получится избежать изломов, а также наличия трещин на проводах.
Для фиксации следует покупать только профессиональные клипсы или зажимы, чтобы минимизировать короткие замыкания, а также риск возникновения пожаров. Без хорошего закрепления кабеля обойтись сложно, бетон достаточно тяжелая смесь, она запросто сместит провода при заполнении опалубки, что сведет к нулю все труды по организации качественного прогрева основания.
Обработка бетона после прогрева
Сразу после набора фундаментом критической прочности, пусть даже она будет отличаться по показателям от марочной, можно начинать сверлить или резать поверхность
Важно избегать ударных манипуляций, а на стадии обработки использовать насадки с алмазным напылением
Эксперты советуют не экономить на утеплительных материалах создавая опалубку, такой подход к делу поможет быстро и без лишних трат нагреть бетон до нужной температуры.
Цель подогрева бетона
Оптимальные параметры для набора бетоном марочной прочности – температура +15..+20°C, относительная влажность – 95% и более. Срок набора нормативной прочности в таких условиях – 28 суток. При других характеристиках окружающего воздуха химические процессы в смеси замедляются, что приводит к росту периода схватывания и твердения бетона, снижению его прочности.
Во время бетонирования при пониженных температурах создать нормальные условия для схватывания и твердения смеси можно с помощью специальных присадок. Ведение бетонных работ при температурах ниже -5°C требует применения других способов, и лучшим из них является обогрев бетонной смеси с помощью трансформатора.
Технология прогрева с использованием пнсв
Используя пнсв кабель для прогрева бетона, нужно четко придерживаться конкретной технологии, которая будет разбираться ниже максимально подробно. Стоит затронуть вопрос определения длины специализированного провода, привести схему, по которой зачастую работают профессионалы.
А также выделить основные моменты монтажа материала в зимнее время, приведенные плюсы и минусы помогут понять, насколько практичным будет применение кабеля на объекте.
Как рассчитать обогрев конструкции
Для этого этапа строительства были разработаны онлайн калькуляторы и несколько типов схем прогрева бетона, следует воспользоваться уже готовыми материалами. Пытаясь самостоятельно рассчитать все моменты, нужно помнить о нескольких правилах.
Изгибов кабеля, которые будут превышать радиус в 25 сантиметров, потребуется избегать. Минимальное расстояние между витками составляет 1,5 см, в противном случае схема работать продуктивно перестанет. Все размеры подгоняются с учетом температуры окружающей среды, влажности и возможных порывов ветра.
Расчет расстояния между витками
Метраж материала зависит от погоды, которая будет зафиксирована в момент заливки бетонной смеси. Оптимальным показателем при стабильных значениях на термометре считают шаг с длиной от 28 до 36 см. Если температура будет -5 градусов, то расстояние между жилами снизится до 20 см. С каждым понижением температуры на 5 градусов, следует уменьшать размер петель на 4 см. Для примера: при показателях термометра в -15 градусов, шаг нужно создавать с петлями в 12 см.
Схема прогрева бетона зимой с помощью кабеля пнсв
Рассчитывая организовать качественный прогрев бетона проводом пнсв, лучше выбирать популярную схему подключения. Речь идет про «змейку», этот подход к выполнению работ уже дал результаты на системе теплый пол, поэтому заслуживает внимания.
Подобная технология прогрева и схема укладки считается довольно простой, поэтому подойдет под реализацию для новичков. А греющего кабеля потребуется не так много, что положительно отразится на бюджете семьи.
Монтаж ПНСВ
Разбирая работы профессиональных строителей можно подчеркнуть несколько важных моментов, алгоритм их действий зачастую выглядит так:

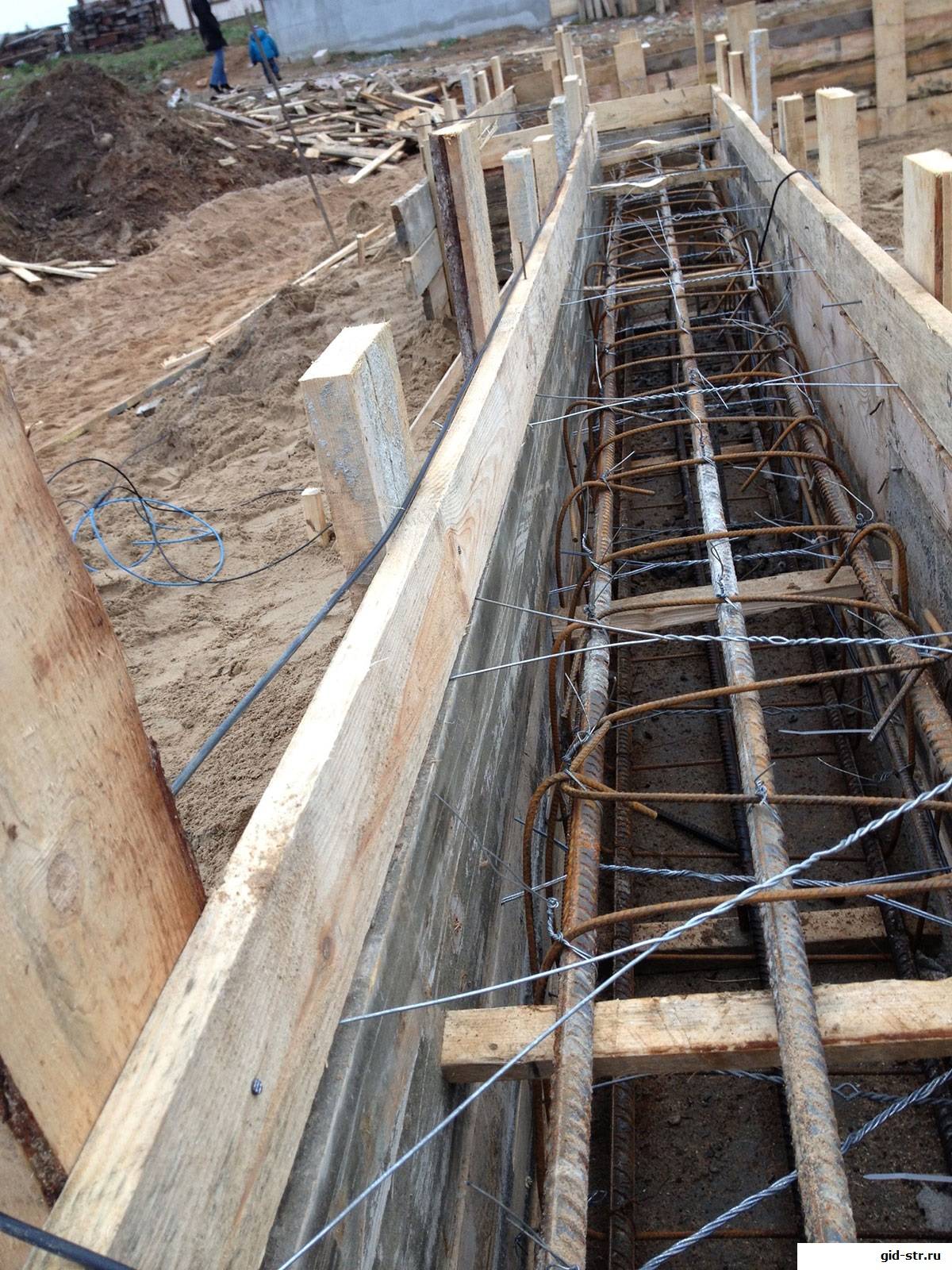

Возводится опалубка. Внутрь помещают арматурный каркас. На материал заводят конец кабеля ПНСВ. Создаются петли в зависимости от температурного режима
Формируя изгиб важно следить за целостностью провода. Провод крепится к металлу защелками, клипсами, кусочками этого же провода, чтобы избежать смещения петель
Не нужно забывать про холодные концы, которые будут идти к месту подачи электроэнергии, их нужно защитить от повреждения.
Плюсы и минусы пнсв
Приведенная ниже информация касается всех типов кабелей, ведь разбирая особенности нагревающих проводов пнсв можно убедиться, что приспособления работают по схожему принципу. Из слабых сторон следует отметить сложность в обращении с проводами, без предварительных точных расчетов справиться не получится. А к плюсам ПНСВ относится:
- предсказуемое поведение, регулировка подачи тепла;
- плавное застывание смеси;
- изоляция препятствует возгоранию;
- можно применять в суровых условиях;
- кабель устойчив к воздействию кислот, щелочей;
Прежде чем отдавать предпочтение разбираемому типу стройматериала, нужно сравнить все плюсы и минусы, опираясь на погодные условия, цены в магазинах, а также особенности объекта.

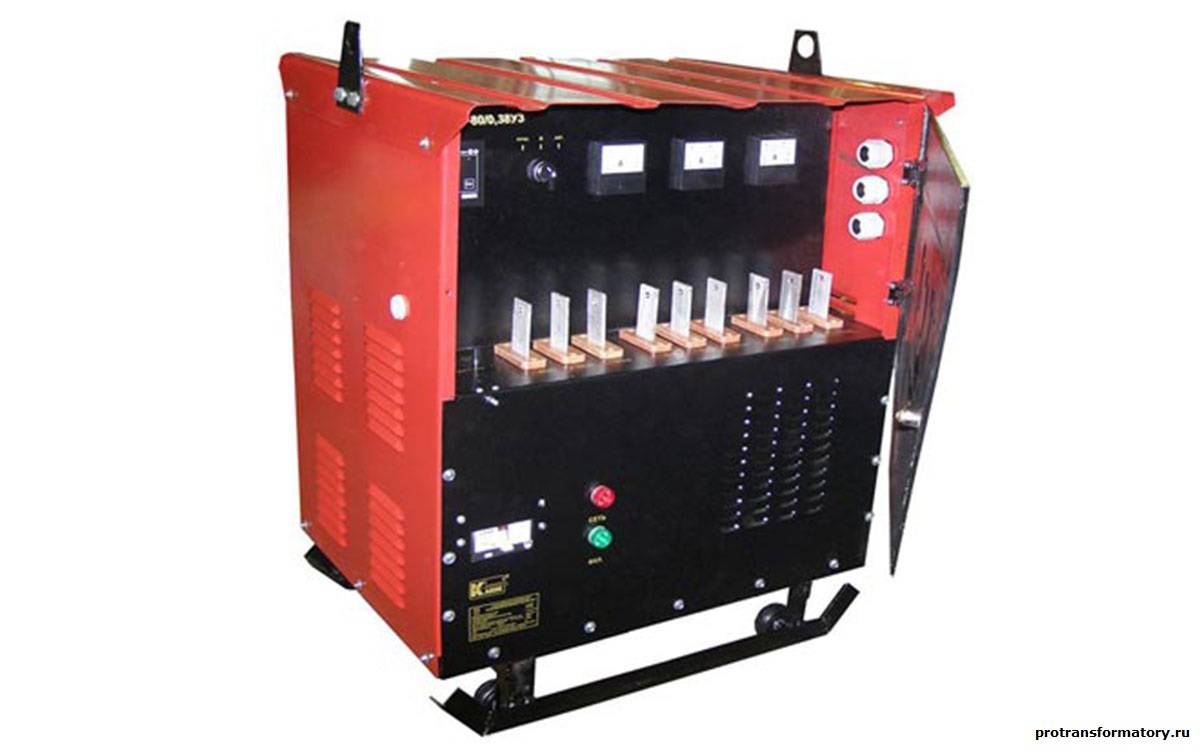

Устройство станции
Типовой трансформатор для прогрева бетона – это мобильная однокорпусная установка, оснащенная системой вентилирования. Данный агрегат помогает преобразовывать электрическую энергию сети в электроэнергию, которая необходима для термической обработки бетонной массы.
Агрегат для обогрева бетона включает в себя активную часть, которая представляет собой магнитопровод стержневого типа с обмоткой двух типов: НН и ВН, ярмовых балок и отводов низкого напряжения.
Также установка оборудована автоматическим выключателем, который позволяет предотвратить возможные перегрузки и скачки напряжения, пультом управления и кожухом с выводами НН.
Помимо этого, трансформаторы прогрева оснащены сигнальными лампами, установленными в цепях управления.
Если говорить о выборе модели, то сегодня на рынке представлено много подстанций. Однако по техническому регламенту, работы рекомендуется выполнять с использованием станции для прогрева бетона КТПТО 80 или СПБ-20.
Монтаж и правила транспортировки
На корпусе трансформаторной подстанции расположены кронштейны и полозья, обеспечивающие удобство транспортировки грузоподъемным оборудованием.
Габариты ТП соответствуют требованиям, установленным правилами ПДД стандартов габаритов и это позволяет свободно перевозить подстанцию автотранспортом.
Чтобы погрузить, выгрузить и установить ТП на месте использования и в дальнейшем проводить работы с эксплуатацией данного аппарата достаточно иметь стандартный допуск, специальное оборудование и квалификация рабочих не обязательна.
За подключение и пуск прибора должен отвечать штатный энергетик, ознакомившийся с прилагающимся к подстанции паспортом и всей остальной документацией.
Прочность корпуса позволяет выдержать любые перепады напряжения. При этом важную роль играют провода, которые применяются при укладке.
Всё о прогреве
Какие применяют способы для прогрева
Самый примитивный способ заливки раствора в зимнее время, это обустройство над площадкой самого обычного шатра из целлофановой плёнки своими руками, где в средине можно установить горящую паяльную лампу или тепловую пушку. Метод предельно прост, только его можно применять только на объектах с небольшой площадью, да и над вертикальными конструкциями сложно соорудить такой купол.
Несколько проще в такой ситуации использовать электрические маты, которыми просто накрывают площадь заливки, установив регулятор в нужном режиме, в зависимости от температуры воздуха на улице. Но и здесь есть серьёзный недостаток — электроматы неудобно использовать при заливке больших площадей, к тому же матами можно накрывать только горизонтально расположенные ЖБК, но никак не стены, опоры или колонны.
Ультрафиолетовая установка прогрева бетона, пожалуй, наиболее удобная из всех существующих, так как не предполагает контакта с самим раствором, а тепловая интенсивность прибора просто регулируется расстоянием между УФ излучателем и объектом. Ещё одно преимущество такого способа, это возможность греть конструкции любой конфигурации и в любом положении (как в горизонтальном, так и в вертикальном), при этом опалубка не является препятствием. Тем не менее, такой метод используется достаточно редко — для него нужно большое количество обогревателей.
Опалубка с подогревом
Ещё один метод создания монолитных железобетонных конструкций в зимнее время, это применение опалубки с подогревом, только применим он исключительно для вертикальных ЖБК (стен, перегородок, опор). Это очень удобно, так как щиты здесь многоразового использования, а нагревательные элементы на них подлежат замене, причём сделать это достаточно просто. Главный недостаток такой опалубки, это очень высокая цена, что, впрочем, окупается при её частом использовании.
Для электродного прогрева железобетонных конструкций используется арматура или проволока катанка с сечением от 8 до 10 мм и понижающего трансформатора, но такой метод больше подходит для вертикально стоящих ЖБК. Здесь греются не сами электроды, а влага между ними (кипятильник из двух лезвий работает по тому же принципу), только здесь расстояние между штырями составляет от 60 до 100 см — всё зависит от температуры воздуха. Основным недостатком, несмотря на всю простоту, является очень большое потребление электроэнергии (один электрод потребляет порядка 45-50А), следовательно, стоимость строительства при этом возрастает.
t?C во время заливки Напряжение (В) Расстояние между штырями-электродами (см) Получаемая мощность (кВт/м3) 1 2 3 4 -5 55 20 25 63 30 75 50 -10 55 10 3,0 65 25 75 40 85 50 -15 65 15 3,5 75 30 85 45 95 55 -20 75 20 4,5 85 30 95 40
В данном случае, чтобы выдерживать нужную температуру, её проверяют каждые два часа и для этого заранее изготавливают специальные скважины. Во время разогрева раствора такое тестирование производится каждый час. Во время прохождения всего процесса необходимо постоянно следить за состоянием паек и контактов.
ТИПЫ ТРАНСФОРМАТОРОВ ДЛЯ ПРОГРЕВА БЕТОНА.
Трансформаторы для прогрева бетона бывают сухими и масляными. Сухие имеют наименование – ТСДЗ или СПБ, а Масляные – КТПТО.
| Трансформатор для прогрева бетона ТСДЗ/ СПБ | Трансформатор для прогрева бетона КТПТО |
|
|
При осуществлении выбора трансформатора для прогрева бетона, в первую очередь нужно обратить внимание на его мощность, так как именно от нее зависит скорость нагрева бетонного раствора. Обратите внимание:
Обратите внимание:
Скорость нагрева оператор может регулировать по своему усмотрению: при увеличении мощности тока нагрев бетона будет проходить быстрее; а если, наоборот, уменьшить мощность трансформатора, процесс нагревания будет длиться дольше.
Трансформаторы для прогрева бетона используются для прогрева большого объема бетонной смеси. Если же из бетона нужно возвести какую-нибудь небольшую конструкцию, то применение этого оборудования считается нецелесообразным.
Провод ПНСВ
Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.
Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.
После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:
Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.
Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:
- сопротивление 0,15 Ом/м;
- рабочий ток погруженного в раствор 14-16 ампер;
- температура укладки от -25 до 50 °C.
Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:
Обогрев фундамента проводом
Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:
Принцип работы трансформаторной подстанции
Трансформаторная подстанция (ТП) – это передвижной шкаф из стали, в котором есть панель управления и автоматическая регулировка.
Внутри корпуса расположена активная часть, состоящая из магнитопровода с обмотками низкого напряжения (НН) и высокого напряжения (ВН).
ТП преобразует входящий ток с помощью внутреннего сопротивления провода в тепловую энергию.
Чтобы присоединиться к греющим проводам с пониженным напряжением и к питающим кабелям от внешней электрической сети на внешнюю часть корпуса выводятся контактные зажимы (2 пары).
Блок управления отвечает за регулировку тепловой мощности кабелей ПНСВ когда изменяются температурные значения воздуха снаружи.
А также есть возможность задать необходимую производительность строительству методом установки оптимального режима прогрева.
Амперметр контролирует низкое напряжение.
Сигнальные лампы показывают уровень напряжения в цепях трансформатора и управления, и на вводе.
Автоматический прерыватель является защитой от перепадов в сети и от короткого замыкания. Он расположен на вводе трансформатора.
Необходимо помнить, что до ремонта и обслуживания ТП может быть допущен только обученный персонал, который прошел инструктаж по технике безопасности и умеет оказывать первую мед.помощь при поражении электрическим током.
