Вакуумный насос своими руками: пошаговое описание разных вариантов изготовления устройств для откачки воздуха

Принцип действия

Принцип работы аппаратов заключается в вытеснении. Принцип работы разбивается на два основных этапа:

• понижение давления в закрытом пространстве;
• лимит времени, за который должно выполниться понижение давления.

Читать также: Сож на масляной основе

Применение

Назначение агрегатов этого вида в откачивании воздуха, то есть создании вакуума внутри определенной емкости.

Вакуумные помпы используются в таких сферах:

1. Упаковочные агрегаты. Для упаковочных лент, производства мешков.
2. Химия. Для постоянной перегонки химических веществ, сжатие газов и сушка химических препаратов.
3. Продукты питания. Для очистки рыбы и овощей, переработки молока, птицы, фруктов.
4. Полиграфия. В печатных и обрабатывающих устройствах применяются компрессоры.
5. Окружающая среда. В этой сфере аппараты применяются для аэрации сооружений, очистных конструкций, фильтрации.
6. Медицина. Дыхательные аппараты и стоматологическое оборудование.

Устройства классифицируются по видам рабочего колеса: делятся на пластинчато-роторные и вихревые агрегаты. Пластинчато-роторные, в свою очередь, делятся на сухой и масляный вид.

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства

Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.

Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.

Данное руководство покажет как сделать вакуумный насос своими руками.

Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.

Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.

Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).

Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.

Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.

Также потребуется:

• Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
• Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
• Эпоксидная смола (холодная сварка).

Все эти материалы легкодоступны и могут быть приобретены в магазине.

Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.

ПРИМЕЧАНИЯ.

Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.

Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.

Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.

Вот несколько советов по использованию насоса и ограничениях в использовании:

Для вакуумного упаковывания:

• Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
• Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
• Отключайте время от времени насос, чтобы охладить его.
• Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.

Для вакуумного формования:

• Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.
• Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
• Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.

Особенности насоса для откачки воздуха

В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:

• объем воздуха, который насос откачивает за определенное время при допустимом давлении;
• объем входного (заборного) отверстия, который влияет на скорость работы;
• уровень давления при входе и выходе воздуха (максимально допустимый);
• рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
• остаточный уровень давления без выпуска воздуха (минимальный показатель);
• уровень минимального рабочего давления;
• энергозатратность за единицу времени;
• объем антифриза, необходимый для охлаждения системы;
• время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).

Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .

Особенности выбора вакуумных насосов

Чтобы выбрать правильный вакуумный насос, нужно определиться с задачами, которые предстоит ему выполнять на конкретном производстве. Не стоит выбирать самый мощный агрегат, который будет работать только на 40-50%, так как это приведёт к излишнему расходу электроэнергии, что приведёт к повышению себестоимости готовой продукции или к повышению стоимости каких-либо работ.

При выборе вакуумных насосов нужно определиться со следующими параметрами:

1. Надёжность устройства;
2. Гарантия производителя;
3. Высокий уровень КПД агрегата;
4. Простота обслуживания и эксплуатации;
5. Уровень эксплуатационных затрат;
6. Мощность двигателя вакуумного насоса;
7. Для каких целей он предназначается.

Определившись с данными параметрами, можно будет сразу отбросить большинство устройств, сосредоточив свой выбор на нескольких наиболее подходящих по всем вышеперечисленным параметрам. Определившись с выбором производителя, нужно тщательно осмотреть вакуумный насос на предмет визуального наличия заводского брака. Бывает так, что, несмотря на именитость производителя, случаются заводские браки, из-за чего покупатель теряет множество времени и средств, которые уйдут на монтаж и демонтаж бракованного агрегата.

Чтобы избежать проблем, связанных с заводскими браками, при покупке вакуумных насосов в Москве нужно выбирать только проверенных поставщиков. В нашей компании все вакуумные насосы тщательно проверяются на наличие заводского брака, а в случае обнаружения скрытого дефекта, наши специалисты исправят его в кратчайшие сроки.

Простейшие самодельные ручные помпы

Но самое широкое распространение вакуумные насосы получили на приусадебных участках. Народные умельцы с успехом применяют полезные свойства создания безвоздушного пространства в небольших камерах для полива своих огородов. Ручные помпы заменили электрические аналоги, тем самым ощутимо сохраняя семейные бюджеты.

Для перелива жидкости

Самую простую помпу для откачки воды можно собрать из пластиковых бутылок. Понадобится клапан, который делается из горлышка и крышки. Также будет нужна еще одна бутылка, кусок пластиковый трубы (не более метра) и гибкий резиновый шланг.

Помпа из пластиковых бутылок Источник usamodelkina.ru

Процесс изготовления следующий:

• Из крышки удаляется пластиковая прокладка.
• Диаметр последней уменьшают на 3 мм, но оставляют нетронутым небольшой выступ (лепесток).
• В самой крышке по центру просверливается отверстие диаметром 8 мм.
• У одной из бутылок срезается горлышко.
• Последнее закручивается в подготовленную крышку. При этом не забыв установить обрезанную прокладку. Она должна прижиматься к внутренней стороне пробки оставленным лепестком. Остальная же часть остается подвижной.
• Готовый клапан одевается на один конец пластиковой трубы, подходящей по диаметру.
• От второй бутылки отрезается верхняя часть, в виде воронки.
• Она плотно насаживается на трубу, чтобы конец с клапаном оказался внутри конуса.
• На другой конец трубы насаживается гибкий шланг произвольной длины.

Для начала работы нужно поместить конец с клапаном в воду, и резкими движениями вверх-вниз нагнетать жидкость в трубу. Когда она польется из шланга, то необходимо опустить конец последнего, чтобы он находился ниже клапана. После этого вода будет поступать из источника самотеком.

2 Как сделать вакуумный насос из больничного шприца?

Составляющие, что необходимы для сборки вакуумного насоса из обычного шприца

Ручной насос из больничного шприца имеет достаточно простую конструкцию, и создать его можно даже не имея инженерных навыков. Такой механизм можно использовать в условиях, где необходимо откачивать воздух из какой-либо емкости.

Для того чтобы создать такой ручной насос из больничного шприца понадобятся:

Для начала необходимо в одно из трех отверстий тройника вставить изготовленное предварительно из трубы сопло. Следующим шагом нужно штуцер накрутить аккуратно и медленно на кран с резьбой, а затем натянуть его уже на кусок шланга, длина которого не должна превышать десяти сантиметров.

В оставшийся свободный конец шланга затем следует вставить ядро насоса. С противоположной его стороны нужно состыковать короткий шланг, по которому соответственно и будет происходить вывод воды в канализационную или любую другую подобную систему.

Далее необходимо к главному отводу тройника прикрепить шланг, который затем нужно опустить в аквариум

Важно помнить, что при всей этой процедуре необходимо не забыть о том, что на конце шлага должен быть закреплен аквариумный сифон. Это необходимо для того, чтобы грунт из аквариума не затягивало в устройство насоса

Собственно, на этом производство вакуумного насоса из больничного шприца можно назвать оконченным. Когда откроется кран и пойдет подача воды в произведенную систему в шланге создастся разряжение. За счет такой системы и будет достигнуто откачивание воды из необходимой емкости.

Как только работа насосного механизма окончится — необходимо перекрыть подачу воды из крана. Следует вытащить сифон из аквариума, что приведет к опустению шланга. Сам шланг необходимо скрутить и хранить в скрученном виде до следующего его использования.

Если у вас есть любознательный ребенок, который постоянно пытается открыть изобретения, то помогите ему в этом. Предложите сделать небольшой вакуумный насос из подручных материалов, а потом вместе проводите познавательные эксперименты.

https://youtube.com/watch?v=4wda-VL2gTY

Для изготовления вакуумного насоса нам потребуется:– 3 ПВХ трубки, 4 мм в диаметре;– 2 клапана для аквариума, стоимостью примерно 15 рублей;– тройничек, стоимостью 10 рублей;– шприц, желательно использовать на 5 кубиков.

Для изготовления вакуумного насоса мы берем 3 ПВХ трубки диаметром 4 мм и присоединяем их к тройничку. Трубка должна плотно сидеть на тройнике и не выскальзывать даже при очень большом давлении.

Третья трубка у нас будет соединять шприц и тройник. Чем больше шприц, тем больше будет эффект. Как ранее говорилось, предпочтительней использовать шприц на 50 кубиков, а если найдете на 100 кубиков, то это будет еще лучше.

Следующая очередь за клапанами. На них должны быть нарисованы стрелочки и написано in out. Сторону, на которую показывает нам стрелочка мы и должны вставить в силиконовую трубку.

Второй клапан должен уже вставляться не стрелкой в трубочку, а стрелкой из трубочки. Получается, что стрелки на двух клапанах не должны смотреть друг на друга.

Вот у нас и собран простой вакуумный насос, теперь можно попробовать перекачать с одной в другую чашку обычную воду.

Для этого нам нужно поместить один клапан в чашку с водой, а второй клапан в пустую чашку и теперь поступательными движениями мы перекачиваем воду. Чем меньше шприц, тем больше вам придется делать поступательных движений.

Вакуумным насосом можно не только перекачивать воду, но и откачать воздух из обычной пластиковой бутылки (пустой, конечно же). Для этого мы в крышечке бутылки проделываем небольшое отверстие и вставляем туда клапан, который всасывает воздух.

Поступательными движениями туда – обратно, мы выкачиваем воздух из бутылки. Если вы хотите наоборот, чтобы воздух туда подавался, то просто поменяйте клапан и делайте такие же поступательные движения, продолжая накачивать туда воздух.

Поршневая самодельная конструкция для скважины

Вакуумный насос для откачки воды из скважины прост по своей конструкции, но требует навыка в изготовлении. Понадобятся сварочные работы, поскольку помпу лучше делать из гильзы двигателя грузового автомобиля. Потому что ее внутренние стенки идеально гладкие и ровные.

Снизу приваривается днище, которое перекроет оголовок скважины. В его центре устанавливается обратный клапан. Последний можно изготовить самостоятельно, но лучше купить в магазине заводского производства.

Поршневая помпа для скважины Источник ytimg.com

Для штока нужно подобрать два стальных диска, диаметром чуть меньше гильзы. Между ними прокладывается резина толщиной в 1 см, и конструкция стягивается болтом с гайкой. Смысл в том, чтобы резина, немного выступая за края дисков, создавала уплотнение в гильзе. К болту приваривается сам шток. Для него можно взять подходящий стальной пруток.

Для удобства профилактических работ оголовок скважины и днище гильзы снабжаются резьбой. Она не только облегчит демонтаж конструкции по необходимости, но и сделает все соединение герметичным. В верхней части гильзы высверливается отверстие и к нему приваривается стальной патрубок для сброса воды.

Шток вставляется в гильзу и сверху закрывается крышкой с отверстием для скольжения. Для удобства стержень оборудуется ручкой. Устройство способно легко поднять воду с глубины в 7 метров.

Из компрессора от холодильника

Для изготовления более мощного устройства, чем вакуумный насос из автомобильного компрессора, можно использовать компрессорный узел от холодильника. Холодильный агрегат необходимо освободить от конденсатора и испарителя, просто перерезав медные трубки, при помощи которых такие приборы соединяются с компрессором. Кроме того, решив изготовить насос вакуумного типа из компрессора холодильника, следует иметь в виду, что его необходимо будет оснастить ресивером и отстойником для сбора конденсата.

Компрессорный узел от старого холодильника

Подключается и подготавливается к запуску вакуумная установка, изготавливаемая из компрессора от холодильника, следующим образом.

1. В компрессор через специальную трубку заливается обычное масло.
2. На трубку устройства, через которую в него будет поступать воздух, устанавливается пылеулавливающий фильтр.
3. Трубка нагнетания воздуха через разветвитель подключается к ресиверу.

Самодельное устройство на базе компрессора от холодильника можно использовать как приспособление для откачки масла из двигателя через отверстие под щуп

Использовать такое устройство можно и как обычный компрессор, и как вакуумный насос, для этого достаточно соответствующим образом подключить шланги устройства к ресиверу и к магистрали, по которой осуществляется забор воздуха.

Виды вакуумных насосов

Принцип работы зависит во многом от типа устройства, поэтому целесообразным считаем рассмотреть существующие виды насосов, производящих выкачивание воздуха.Самодельный вакуумный насос для откачки воздуха

Наиболее распространенная классификация выглядит следующим образом. Для получения среднего и низкого вакуума используют механический тип насосов. К ним относятся двухроторные, жидкостно-кольцевые, пластинчато-роторные, пластинчато-статорные, турбомолекулярные, поршневые.

Пластинчато-роторные насосы

Пластинчато-роторные в своей основе имеют ротор, вращающий 2 пластинки, которые прижаты пружиной к краям камеры. Они делятся на одно, – и двухступенчатые. Разница кроется в количественном оснащении камерами, в которые поступает удаляемый воздух. Двухступенчатые устройства, в отличие от одноступенчатых, создают разряженное давление повышенного значения. (Предельное остаточное давление одноступенчатого – 1,33 Па, двухступенчатого – 0,133 Па).

Смазочным веществом выступает масло, использование которого значительно продлевает срок эксплуатации механизма, предотвращая рабочие органы от перегрева. Скорость откачки колеблется от 0,21-3 л/с. Производительность 4-1600 куб. м в час.Простейший механический вакуумный насос

Пластинчато-статорные применяются для создания начального форвакуумного давления на входе насоса, предварительного разрежения в системе.

Турбомолекулярные изделия

Чтобы получить «безмасляный» высокий вакуум были сконструированы турбомолекулярные насосы, получившие широкое распространение. Они представляет собой осевой многоступенчатый компрессор с такими элементами, как статорные диски, жестко укрепленные на корпусе, вращающиеся диски, помещенные на роторе. Диски с радиальными пазами составляют рабочий механизм насоса.

Вращение ротора со скоростью свыше 1000 об/мин. обеспечивается электродвигателем. В их арсенале – ряд преимуществ: откачка конденсируемых паров, устойчивость к резкому повышению давления; быстрый запуск, высокая степень сжатия воздуха, высокое предельное разрежение (достигает вплоть до 10-7 Па). Однако есть и недостатки – это сложность устройства, необходимость разбора всей конструкции при очистке, большие габариты, высокая цена.

Жидкостно-кольцевые механизмы

Жидкостно-кольцевые механизмы считаются самым старым видом вакуумных насосов. В конструкцию вошли: барабан, наполненный частично водой, ротор с лопатками. При его вращении на жидкость воздействует центробежная сила, в результате чего вода прижимается к внутренним стенкам барабана. Водокольцевые электронасосы проверены временем, но расходуют много энергии, поэтому теряют свою популярность. Плюс – простота функционирования и конструкции.

Производительность равна 300 куб.м в час, производимый вакуум находится в диапазоне 33-1013 мБар. Установки способны откачивать загрязненные и опасные потоки.

Из автомобильного насоса

Изготовить простой, но достаточно эффективный ручной вакуумный насос можно из автомобильного или даже велосипедного манжетного насоса. Для того чтобы такой насос превратить в полноценный вакуумный, не потребуется использование специального оборудования и сложных манипуляций, все выполняется очень просто.

Лучше всего подходит классический и проверенный не одним поколением ручной автомобильный насос

Из автомобильного насоса вакуумная помпа делается по следующему алгоритму.

1. Автомобильный насос разбирается на отдельные комплектующие.
2. Манжета насоса снимается со штока и разворачивается на 180°, в результате при перемещении этого элемента по рабочей камере устройства воздух будет не выталкиваться из патрубка, а всасываться в него.
3. Осуществляется сборка насоса в обратной последовательности.
4. На патрубок устройства устанавливается обратный клапан для вакуумного насоса. Задача такого клапана заключается в том, чтобы пропускать воздух от емкости к насосу, но не давать ему двигаться в обратном направлении.

Постарайтесь не повредить резиновую манжету при съемке

Так как манжета будет устанавливаться наоборот, нужно снять фаску на поршне, чтобы выровнять диаметры

Манжета одевается на поршень юбкой в противоположную сторону и смазывается

Подсоединив к обратному клапану шланг, можно начинать пользоваться таким вакуумным насосом. Если все действия по разборке автомобильного насоса, его переделке и последующей сборке выполнены правильно и аккуратно, самодельный вакуумный насос, оснащенный качественным обратным клапаном, в состоянии откачивать 75–85 % всего объема воздуха, содержащегося в резервуаре или емкости.

Подсоединятся штуцер с обратным клапаном и вакуумный насос готов

Как сделать самому

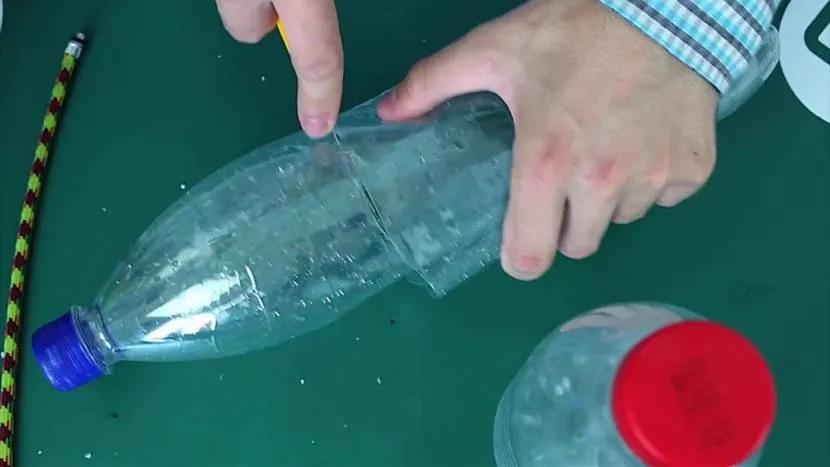

Ручной вакуумный насос своими руками для воды можно изготовить, воспользовавшись пластмассовыми бутылками разного диаметра. Ручное самодельное устройство будет представлять собой примитивный аналог вакуумной помпы.

Вакуумный насос своими руками

Для производства потребуется:

• Несколько бутылок, которые легко помещаются одна в другую. Первая будет выполнять функцию поршня, поэтому нужно выбирать изделия, не имеющие существенного отличия в диаметре. Если разница в размерах присутствует, придется оборудовать уплотнитель.
• Потребуется шланг от насоса.

На большой бутылке отрезается верх. В днище меньшей бутылки нужно оборудовать отверстие. Нужно вставлять изделия одно в другое, на внутреннем элементе при помощи скотча делается уплотняющая прослойка при необходимости. В большую бутылку вкручивается шланг от насоса. Если вкручивать его в обратном направлении, воздух в процессе движения поршня, будет откачиваться из меньшей бутылки.

Вакуумные насосы в бытовом применении необходимы для образования разреженного пространства в определенных объемах. Для образования вакуума могут применяться полиэтиленовые пакеты, необходимые для хранения пищи, либо сплит-системы, устанавливаемые в кондиционерах.

Чтобы изготовить подобные устройства самостоятельно, достаточно взять за основу любой манжетный насос. Для таких целей подходят даже приспособления для подкачки автомобильных колес.

Чтобы модернизировать устройство, нужно выполнить такую последовательность действий:

• Разобрать автомобильный насос.
• Демонтировать манжет и развернуть его в обратном направлении.
• После этого насос снова собирают.
• Обратный клапан нужно присоединить на входе в насос. Этот элемент может функционировать таким образом, что воздух не будет поступать обратно в емкость, из которой он выкачивается при помощи насоса.

Подобные устройства недостаточно мощные для того, чтобы работать с какими-то крупными объемами, но в бытовом применении они могут оказаться достаточно эффективными.

Как сделать экстендер для увеличения члена своими руками

Сжимайте тремя пальцами!Увеличить член дома на 5 см за 3 дня! Для этого нужно перед …ОтзывыВажные фактыogromniy.ru Надёжный метод роста члена!Уролог: Чтобы увеличить член на 5 см, надо 5 дней на голодный желудок…Описание методаАрхив видеозаписиtarzan.ru

Лучший способ увеличения члена на +5см! Всего за 7 дней!Перейти на сайт программыЧитать подробнее

При изготовлении собственного аналога необходимо опираться на конструкции фабричных экстендеров

На данный момент существует целый ряд способов изготовления экстендера своими руками, но при этом следует помнить главное правило: всегда нужно брать за основу заводскую конструкцию. Фабричные экстендеры прошли тщательные исследования и при правильном применении не способны навредить организму человека. Поэтому именно на их конструкции следует опираться при изготовлении собственного аналога.

Мощнейшие средства для УВЕЛИЧЕНИЯ ЧЛЕНА

Парень немного переборщил со средством…

Нарастить массу

Узнать подробности

dominator.ru

В домашних условиях можно сделать любой из описанных приборов. Процесс изготовления более подробно описан ниже.

Ремешковый и петлевой экстендеры

Эти конструкции можно объединить в одну группу, поскольку они практически ничем не отличаются друг от друга. Разница в данном случае лишь в материале фиксатора. Изготавливают такие приборы из подручных средств, и они значительно отличаются от заводских. Основными элементами конструкции механического экстендера являются:

• фиксатор головки;
• упорное кольцо, прилегающее к лобковой зоне;
• распорный механизм.

Перед тем как сделать экстендер своими руками дома, необходимо подобрать следующие материалы:

Две подвижные штанги (можно использовать металлические спицы или плашки). Фиксационная петля. Для данного элемента следует подыскать какой-нибудь очень мягкий материал, поскольку фиксатор будет непосредственно контактировать с нежной кожей головки. Если же не удалось найти нужный материал, то придется предусмотреть мягкую прокладку под петлю

Это очень важно, ведь в противном случае возможно возникновение травмы. Для упорного кольца следует подобрать пластик или кусок плотного картона. Данная конструкция должна иметь больший диаметр, нежели половой орган

Данная конструкция должна иметь больший диаметр, нежели половой орган.

Для экстендера необходимо выбирать гипоаллергенные материалы, поскольку он будет контактировать с кожей в течение длительного времени. Сборка прибора осуществляется в соответствии с внешним видом его фабричной версии: с одной стороны устанавливают упорное кольцо, а с другой – фиксационную петлю. Между ними размещают подвижные штанги распорного механизма.

Как сделать экстендер с вакуумной фиксацией своими руками

Изготовить своими руками такой прибор будет несколько сложнее. Его отличием от механического аналога является наличие вакуумной камеры, посредством которой и осуществляется удержание головки пениса. При условии правильного изготовления и использования такой прибор будет отличаться комфортом в носке, гарантируя при этом высокие результаты увеличения члена. Для его изготовления потребуется следующее:

• оси с регулируемой длиной, какие использовались при создании механического аппарата;
• упорное кольцо;
• пластинка для поддержания камеры;
• вакуумная камера, посредством которой головка пениса будет надежно фиксироваться в приборе;
• груша, с помощью которой будет создаваться вакуум (можно использовать деталь от тонометра).

Процесс сборки конструкции предполагает следующие этапы:

1. Вакуумная камера является самым сложным элементом данной конструкции. Проще всего будет изготовить ее из пластиковой емкости, имеющей отверстие для выхода воздуха, латексных перчаток и шлюзного кольца.
2. Регулирующие оси соединятся с упорным кольцом и вакуумной камерой, которые устанавливают на концах изделия.
3. Еще один важный компонент системы – трубочка, оснащенная механизмом перекрытия воздуха. Именно посредством нее вакуум будет сохраняться в камере. Для этого можно использовать колесико, предназначенное для спуска воздуха в тонометре.

Таким образом, имея старый прибор для измерения давления и несколько подручных средств, можно изготовить аналог дорогого и функционального аппарата для увеличения члена.

Купить вакуумный насос (BUSCH, KNF, TELSTAR, ERRECOM, CPS, VALUE, ZENSEN, Refco, Favorcool)

Для того чтобы выбрать подходящую модель насоса, нужно обратить внимание на следующие характеристики:

1. Номинальная производительность. Чем она больше, тем крупнее, тяжелее и мощнее сам аппарат. Измеряется в объемных единицах (кубические метры, литры), которые насос способен перекачать в течение часа или минуты.
2. Остаточное давление. Это тот уровень вакуума, которое может обеспечить прибор в рабочей камере. Измеряется в Па, количестве атмосфер, барах и т.п.

Далее следует определиться с задачами, которые должен выполнять компрессор. Например, для полиграфии следует приобретать безмаслянные варианты, которые гарантируют отсутствие масляных частиц и прочих элементов загрязнения. В случае же откачки загрязненных потоков оптимальным вариантом будет водокольцевой тип насоса.

На российском рынке можно купить вакуумный насос различного ценового диапазона и производителей:

• BUSCH – немецкий лидер, производит модели среднего и высокого класса;
• KNF (Германия) – поставляет малогабаритные насосы;
• Refco (Швейцария), TELSTAR (Испания), ERRECOM (Италия) – насосы для вакуумизации кондиционеров;
• CPS (США) – насосы для установки климатической техники;
• VALUE, ZENSEN, Favorcool (Китай) – поставка насосов по демократичной цене.

Отечественные , НПО им. Фрунзе и др.

Из медицинского шприца

Узнав о том, как сделать насос из шприца, можно, используя очень недорогие расходные материалы, изготовить устройство для откачивания небольших объемов газа или жидкостей. Для того чтобы сделать такое устройство, которое может оказаться полезным во многих ситуациях, потребуются следующие расходные материалы и комплектующие:

• тройник, изготовленный из пластика;
• трубка из гибкого полимерного материала, диаметр которой должен совпадать с диаметрами отверстий в шприце и тройнике;
• два обратных клапана (в этом качестве можно использовать устройства, которыми оснащают аквариумные компрессоры);
• медицинский шприц, от объема которого будет зависеть мощность изготавливаемого вакуумного насоса.

Полимерная трубка должна плотно сидеть на тройнике

Из медицинского шприца вакууматор своими руками изготавливается в следующей последовательности.

1. Гибкая полимерная трубка нарезается на отрезки длиной примерно 10 см, каждый из которых подсоединяется к тройнику таким образом, чтобы они максимально плотно облегали его носики. После соединения трубок с тройником к одной из них, располагающейся под прямым углом к двум остальным, также максимально плотно подсоединяется носик шприца.
2. Концы двух трубок, расположенных друг напротив друга, соединяются с обратными клапанами, один из которых должен пропускать воду только по направлению к тройнику, а второй – только от него. Ориентироваться при установке обратных клапанов следует на стрелки, нанесенные на корпуса таких устройств.

Стрелки на клапанах не должны смотреть друг на друга

Использовать простейшую вакуумную помпу, изготовленную из медицинского шприца, можно для перекачивания воды из одного сосуда в другой. При этом в перекачиваемую жидкость погружается обратный клапан, который пропускает воду только к тройнику, а в пустую емкость тот, который обеспечивает движение жидкой среды только от тройника. Чтобы привести такой вакуумный ручной насос в действие, достаточно начать перемещать поршень шприца.

Чтобы проверить работу насоса, попробуйте перекачать воду из одной чашки в другую

Принцип работы вакуумных насосов

Вакуум создается при механическом удалении вещества из замкнутого пространства. Технически это реализуется различными способами. Принцип работы вакуумного насоса струйного типа основан на уносе молекул газа потоком воды или пара, вылетающим с высокой скоростью из сопла эжектора. Его схема предусматривает подключение бокового патрубка, в котором создается разрежение.

В технике наибольшее распространение получили механические агрегаты. Работа вакуумного насоса с вращающейся или движущейся возвратно-поступательно основной деталью заключается в периодическом создании внутри корпуса расширяющегося пространства, заполнении его газом из приемного патрубка с последующим выталкиванием через выходное отверстие. Конструктивное устройство вакуумного насоса при этом может быть самым разнообразным.
