Воздушный клапан для вентиляции в квартире: принцип действия и модели

Конструктивные типы и их особенности

По конструктивным особенностям различают 4 типа обратных клапанов для вентиляции:

1. мембранные;
2. однолепестковые;
3. «бабочки»;
4. решетки.

Рассмотрим каждый из них.

Мембранного типа

Конструкция мембранного обратного клапана идеально подходит для вентсистем естественного типа.

Это обусловлено конструктивными его особенностями, а именно: тонкая шторка клапана способна реагировать на незначительные передвижения воздуха, что является важнейшим критерием для естественной вентиляции.

Подобие мембранного затворного устройства можно сделать из подручных средств, разместив в вентиляции за декоративной решеткой пленку из легкого эластичного материала, например, из лавсана.

Лепестковый

В отличие от мембранного устройства, в однолепестковом смонтирована заслонка из жесткого материала, которая крепится к одной оси. Створка открывается однонаправленно и пропускает необходимый объем воздуха, в зависимости от интенсивности его подачи.

Отсутствие воздушного напора приводит к закрытию лепестка, тем самым блокируется прохождение воздуха обратно в комнату.

Данного типа устройства в основном применяются в принудительных системах вентиляции и могут оснащаться возвратными пружинами или электроприводом.

В обоих случаях сигналом для открывания створки является включение вентилятора, который нагнетает воздух. Соответственно, когда вентилятор отключается, и напор воздуха снижается, затвор устройства закрывается.

Регулировка угла поворота заслонки напрямую будет зависеть от величины давления, оказываемого на нее.

Лепестковые модели также нашли применение в приточных вентиляциях. Регулировка проходного сечения прибора осуществляется вручную, путем изменения положения заслонки.

Клапан «бабочка»

Обратный клапан «бабочка» для вентиляции конструктивно ничем не отличается от предыдущего типа, за исключением наличия двух лепестков вместо одного. Название «бабочка» прибор получил за свое сходство во время работы с крыльями бабочки.

Ось крепления створок находится в центре, а одинаковые по размеру шторки открываются одновременно под напором воздуха, создаваемого вентилятором. Закрытие лепестков происходит за счет возвратных пружин.

Установка клапанного механизма «бабочка» оправдана при диаметре вентшахты от 300 мм.

Решетка

Достаточно популярным решением является монтаж в системе вентилирования так называемых инерционных (гравитационных) решеток. Жалюзийный принцип работы шторок клапана данного типа отличает его от других.

Гравитационный обратный клапан принято монтировать на выходном отверстии венттрубы. Решетки имеют декоративное оформление, поэтому не испортят внешний вид стены, а может быть, даже смогут украсить.

Инерционные решетки применяются в нагнетательных системах и не подойдут для естественной вентиляции, т.к. для их работы необходим сильный поток воздуха.

Как установить клапан обратный на вентиляцию?

Сначала необходимо сформироваться с количеством клапанов, которые мы станем ставить.

Если система забора воздуха примитивная

Итак, если у вас только одно место воздухозабора, и он дальше поступает в шахту, то устранить обратную тягу можно с помощью одного клапана в данной системе.

Если система забора воздуха трудная

Если система вентиляции

трудная и подразумевает пару отверстий вытяжек для проветривания, то необходимо использовать правило, которое изменяет кол-во и размещение обратных клапанов.

• Первое, клапан ставится на любую ветку, которая соединяет воздухозабор и главную магистраль. Это необходимо для того, дабы воздушные потоки не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
• Второе. Клапан обратный следует устанавливать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не нужно делать, но по опыту и практика, наличие клапана в аналогичных местах в первую очередь.

Обратный клапан

необходимо ставить в легкодоступных местах, дабы можно было его удобно и быстро обслужить и очистить.

Сейчас изготовители вентиляторов и вытяжек уже предполагают в собственных конструкциях обратные клапаны. Благодаря этому монтаж добавочных клапанов нерационален.

Монтаж клапана обратного типа с улицы

прост, приобретаем клапан Если учитывать форму и размер отверстия, прикладуем его и размечаем места под высверливания. Сверлим, прикладуем и крепим, заранее промазав края клапана герметиками.

Нужно сказать, что для улиц прекраснее всего приобретать клапана с элементами из металла. Если ни с того ни с сего на них появится лед их легко можно механически отчистить, а пластик вполне возможно поломается.

Монтаж клапана обратного типа в середине помещения

Если вы монтируете накладной обратный

клапан перед вентилятором в середине помещения, то процесс похож с описанием выше.

А если вам необходимо провести монтаж клапана обратного типа в середине шахты вентиляции, то вам понадобится сделать снос вентиляционного устройства.

1. Собираем клапан обратный в середину корпуса камеры вентиляции и выполняем разметку для крепежа.
2. Потом достаем сам корпус и просверливаем отверстия в размеченных местах.
3. Потом устанавливаем корпус на место и размечаем отверстия на кирпичных или стенках колодца сделанных из бетона.
4. Сверлим шлямбуром отверстия в бетоне.
5. После устанавливаем дюбеля, и собираем всю конструкцию вместе, все тщательно скрепляем, смотрим, дабы не было щелей между клапаном и корпусом.
6. Если щели присутствуют, то их необходимо обработать герметикам на основе силикона.
7. После этого устанавливаем вентилятор.

Сейчас вы можете не бояться о проникновении лишних ароматов в ваше помещение.

В заключение нужно упомянуть, что сейчас на рынке есть очень большой ассортимент моделей, габаритов и форм обратных клапанов для проветривания.

Однако следует знать, что приобретать следует у добросовестных изготовителей и вот тогда вы получите приспособление с соответствующими качествами и гарантией качества.

Классификация клапанов

По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

• Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;

Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.

Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.

Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.

По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.

По методу управления механизмы бывают:

• Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.
• Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.

По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.

Оконные

Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:

• Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
• Высокая стоимость. Качественное изделие стоит как половина всего окна.
• Невозможность монтажа в уже установленный стеклопакет.
• Необходимость в помощи квалифицированных специалистов.

Стенные

Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.

К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:

• Пропадает необходимость в частом открывании/закрывании окна.
• Возможность регулировки качества поступающего воздуха.
• Практически незаметный либо, не портящий интерьера, внешний вид.
• Доступная стоимость.

Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов

При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени

Плюсы использования устройства

Перед тем как установить клапан воздушного типа на воду или отопление, необходимо разобраться в основных плюсах всех моделей. Главным достоинством применения изделий будет своевременное предупреждение поломки системы, ведь конструкция не даст воздуху нарушить нормальное функционирование трубопровода. Еще один бонус – предотвращение запахов из канализационной трубы, однако для этого также необходима организация нормальной приточной вентиляции в квартире.

Комплектующие детали приспособления

Монтаж аэратора позволяет сэкономить на возможном последующем ремонте и разрешает не выводить на улицу вентиляционный стояк. Использовать такие клапана можно на системе отопления и водопроводе. Устройство обеспечивает стабильную бесперебойную работу всех систем.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно.
Ход работ:

1. Снимаем вентиляционную решетку.
2. На тонком картоне делаем ее выкройку и вырезаем.
3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
5. На скотч прикрепляем эти створки к картонной раме по бокам.
6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Нюансы монтажа

В зависимости от выбранной модели и места монтажа приточного клапана, отличается его установка. Наиболее актуальны и востребованы стеновые модели, монтируемые следующим образом:

Подбор места, в котором будет монтироваться вентиляционное устройство. Если диаметр трубы 5-6 см, то наиболее подходящее место – между батареей и подоконником, если высота зазора позволяет. Заходящий холодный воздух будет сразу прогреваться, обеспечивая комфортный микроклимат и в зимнее время. Для приточных клапанов диаметром более 10 см лучше выбрать место сбоку от оконного проема, отступив 30 см в сторону, или между окном и потолком.

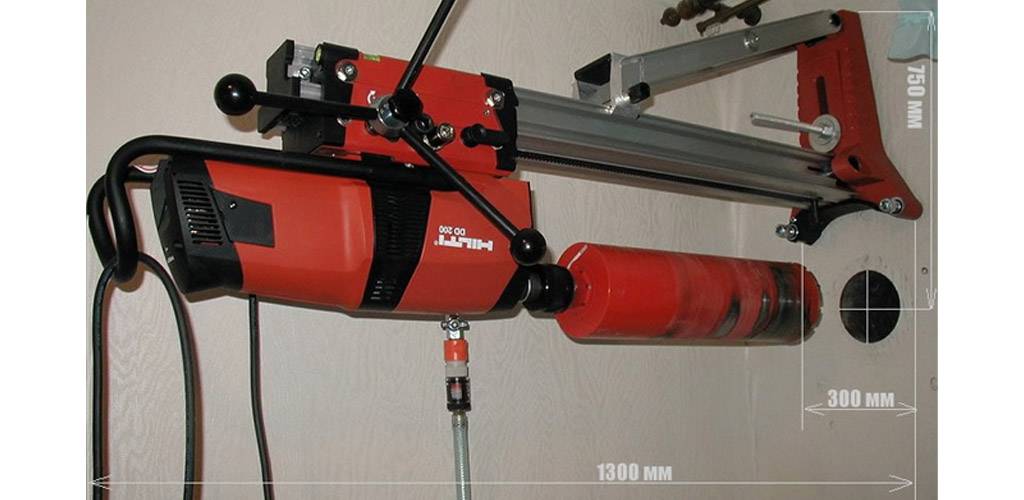

Бурение в стене отверстия нужного размера для установки вентиляционного устройства. Диаметр отверстия должен быть чуть больше трубы для его надежной фиксации

Просверливая дырку в стене, важно предусмотреть небольшой наклон до 4 градусов от внешней стены, предупредив скопления влаги.

Примерка приточного клапана, во время которой отмечается нужная длина, а излишки отрезаются.

Установка шумоизолятора во внутреннюю часть трубы.

Окончательный монтаж трубы в отверстие. Для надежной фиксации в стене используются саморезы или строительная пена.

Крепление решетки со стороны улицы и надевание оголовка с внутренней части.

Важно! Для исправной работы приточного клапана и получения чистого воздуха после монтажа устройство необходимо периодически чистить во избежание скопления на фильтре копоти и грязи.

Установка разных моделей может отличаться, поскольку некоторые клапаны идут уже с утеплителем. Для бюджетных моделей утеплитель требуется вставлять самостоятельно, используя специальный материал с теплоизоляционными свойствами (минеральную вату или полиуретан). Также некоторые приточные клапаны могут иметь внешнюю декоративную решетку, которая не фиксируется на стене, а устанавливается в торчащий конец цилиндра по типу крышки.

Конструкция и принцип действия

Принцип действия вентиляционного клапана

Клапан вентиляции — это довольно простое устройство, работающее в автономном режиме. Принцип действия заключается в его открывании под давлением воздуха, движущегося под влиянием силы тяги. Когда она исчезает, клапан закрывается, предотвращая попадание в помещение загрязненных масс снаружи строения или из вытяжной шахты.

Стандартный приточно-вытяжной клапан имеет такую конструкцию:

• Канал из пластика или металла. Труба может иметь круглое или квадратное сечение и различный размер. Длина канала составляет до 100 см из расчета на прокладку в толстой кирпичной стене.
• Пластина, полностью перекрывающая воздуховод. Это и есть рабочая часть изделия. Она должна открываться максимально свободно, а в закрытом состоянии полностью перекрывать проем. Заслонка может быть цельной и иметь форму круга, квадрата или сделана в виде бабочки, поворачивающейся в обе стороны.
• Фильтр. Применяется для задержки уличного мусора, предотвращения образования загрязнений внутри канала, на приводе и заслонке, а также вытяжки при установке принудительной вентиляции.
• Крепежный механизм. Он представляет собой ось, на которой крепятся лепестки или заслонка. Другим вариантом являются петли. Клапан свободно подвешивается к ним или изделия оборудуются слабой пружиной. Некоторые модели оборудуются электроприводом для открывания и закрывания канала при слабой естественной тяге.

Принцип действия

Чтобы понять принцип действия аэратора, надо знать его устройство. Воздушные клапаны, отличаясь в механизме крепления, имеют одинаковую конструкцию:

• корпус из жестких полимеров, герметичен, верхняя крышка съемная, чтобы устройство можно было осмотреть и почистить, есть резиновая прокладка для плотного прилегания крышки;
• входное отверстие на корпусе, через которое подается воздух;
• клапан, снабженный механизмом открывания-закрывания – мембраной или штоком одностороннего действия.

Когда давление в трубах нормальное (равно и больше атмосферного), оно держит клапан закрытым, придавливая его изнутри так, что канализационные газы не попадают в квартиру.

Когда вода спускается, то возникает разрежение (давление ниже атмосферного), клапан открывается, пропуская внутрь воздух, а воздух выравнивает давление. После этого клапан на аэраторе закрывается автоматически.

Рекомендации по монтажу

Если вы решили установить приточный клапан в стену своими руками, то должны учесть, что не все модели предназначены для установки в произвольное место наружной стены. Наиболее удачными всё же являются участки:

• на уровне трети от высоты окна;
• рядом с радиатором, под подоконником.

В последнем случае воздух, попадающий внутрь, будет нагреваться. В первом он будет смешиваться с тёплым воздухом. Оба варианта хороши, ведь расположение позволяет скрыть устройство за шторами. В качестве единственного правила, которое необходимо учитывать в первом случае, выступает соблюдение расстояния в 30 см от клапана до оконного откоса. В ином случае участок может промерзать при понижении температуры за окном.

Особенности эксплуатации

Проблемы в эксплуатации воздушного клапана возникают, когда шток или мембрана застревают в одном положении. И если это положение «открыто» — в квартире или доме появится канализационный запах, а если «закрыто» — возрастает риск срыва гидрозатворов.

Чтобы избежать такой ситуации, клапан нужно регулярно осматривать на предмет нарушений работы, при этом важно обращать внимание на то, чтобы мембраны и штоки прилегали герметично, и не стали местом скопления мусора. Конструкция аэраторов проста, поэтому легкий ремонт всегда можно провести самостоятельно

Если в канализационной системе появился новый элемент (например, стиральная машина, которая сливает воду под напором), на нее надо ставить дополнительный клапан

Скорость потока воды от стиральной машины резко изменяет давление в трубопроводе, и старый воздушный клапан, даже если он без сбоев работал несколько лет, может не справиться

Если в канализационной системе появился новый элемент (например, стиральная машина, которая сливает воду под напором), на нее надо ставить дополнительный клапан. Скорость потока воды от стиральной машины резко изменяет давление в трубопроводе, и старый воздушный клапан, даже если он без сбоев работал несколько лет, может не справиться.

Очистка воздуха

Уровень очистки является очень важным фактором, который также следует продумать при обустройстве вентиляционных систем.

Мы не станем отделять процесс рекуперации от очистки и укажем, что большинство рекуператоров оснащаются фильтрующими элементами с разными опциями:

• Отделение крупных частиц – фильтры грубой очистки с показателем G2-G4.
• Отделение мелких и мелкодисперсных частиц – фильтры тонкой очистки с показателем F5-F7.
• Фильтры высокой очистки с показателем Н10—Н14.

Фильтры очистки золей и жидкостных взвесей с показателями U15—U17.

Важно! Есть также НЕРА-фильтры для тончайшей очистки, они используются в операционных медучреждений, могут быть смонтированы в вентсистемах квартир и частных домов, но это не рентабельно.

Класс фильтра напрямую влияет на цену, чем более тонкая фильтрация осуществляется, тем дороже устройство.

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Основные виды воздухоотводчиков

Автоматические воздушные клапаны позволяют удалить скопившиеся газы в трубах, не давая им прийти в неисправность. В продаже есть 3 вида воздухоотводчиков – рычажные, мембранные и цилиндрические.

Рычажные

Расположенный внутри конструкции рычажный механизм более чувствителен к загрязнению рабочей среды. Устройство считается производительным, применяется на трубопроводах и системах отопления, использующих воду.

Традиционный рычажный воздухоотводчик состоит из:

• латунного корпуса;
• полого пластикового поплавка, перемещающегося внутри;
• коромысла, которое шарнирно связано с поплавком;
• эластомерного золотника, расположенного в конце коромысла;
• подпружиненной пружины;
• фиксируемой обоймы;
• рычажного механизма.

Модель с боковым подключением Вместе со снижением уровня воды, поплавок начинает опускаться и тянет за собой рычаг. Тот, в свою очередь, открывает овальное выпускное отверстие. Благодаря такому процессу лишний воздух выходит наружу. Такие приспособления считаются распространенными и подойдут для системы водоснабжения или отопления.

Мембранный

Аэраторы мембранного типа производят из поливинилхлорида. Наиболее частый случай использования – вход в систему, там, где необходимо избавиться от излишков воздуха и воздушных карманов, а также предупредить перепады давления. Некоторые мастера предлагают использовать перепускной клапан, который поддерживает давление среды на требуемом уровне. Происходит это благодаря перепуску через ответвление трубопровода. Образовавшийся воздух не сможет снова поступить в систему из-за закрытия отверстия мембраной.

Цилиндрический

Воздухоотводчик цилиндрической конструкции имеет продолговатую форму. Такие модели зачастую производятся автоматическими, в их устройстве находится поплавок в виде цилиндра. Модели имеют боковое или прямое подключение, в их строении имеется корпус с крышкой, поплавок, жиклер и золотник. Внизу расположен отсекающий клапан, через него происходит подключение изделия к системе водопровода или отопления. В конструкции обязательно должно присутствовать уплотнительное кольцо, защищающее его от протечек.

Пошаговая инструкция изготовления клапана

Сделать обратный клапан для вентиляции своими руками можно изучив аналогичные заводские модели. Следуя инструкции, не сложно изготовить самодельный клапан мембранного типа, который по своим характеристикам не будет уступать промышленным моделям.

Инструкция по самостоятельному изготовлению клапана:

1. Сначала необходимо сделать пластину, которая будет являться основным элементом клапана, на ней будут устанавливаться створки. Пластина выпиливается по размеру и форме канала вентиляции. Для изготовления пластины можно применять прочный пластик или текстолит толщиной от 3 до 5 мм.
2. Для соединения с вентилятором и фиксации пластины в канале вытяжной вентиляции, по краям ее просверливаются отверстия. Также сверлятся отверстия в центральной части, чтобы обеспечить свободный пропуск воздушного потока. От количества отверстий будет зависеть способность системы пропускать воздух.
3. Далее, с помощью уплотнительной прокладки и герметического средства производится крепление пластины в трубе вытяжки. В местах крепления пластины с помощью винтов рекомендуется установить прокладки из мягкого материала или резины, это позволит уменьшить вибрацию и уровень шума в системе вентиляции.
4. Следующим этапом будет изготовление створок для обратного клапана. Для этого из плотной пленки вырезается кусок, по размерам и форме соответствующий размеру пластины. Пленка приклеивается по краям пластины. Именно из этой пленки в дальнейшем и будут сделаны две створки клапана.
5. Разрезаем пленку на две равные части, это и будут створки клапана. Разрез необходимо сделать ровным.
6. Трубу с пластиной и пленкой устанавливаем в вентиляционный канал и крепим с помощью дюбелей.
7. Производим герметизацию зазоров между трубой вытяжки и стенками вентиляционного канала.

Принцип работы клапана мембранного типа довольно прост:

• воздушному потоку в прямом направлении ничего не мешает, так как створки открыты;
• при изменении направления тяги створки закрываются, препятствуя проникновению воздуха снаружи, тем самым защищая помещение от посторонних запахов и пыли.
