Высота розеток на кухне: на каком расстоянии над столешницей устанавливать

Этап второй: монтаж разъемных устройств на рабочей стене

После составления схемы и проведения расчетов начинается самый ответственный этап – установка розеток. Чтобы определиться, на какой высоте розетки на кухне смогут наиболее эффективно и безопасно эксплуатироваться, нужно учесть возможность попадания на них воды, которая может быть разлита, например, на столешнице или полу. Поэтому необходимо располагать их на некотором удалении от горизонтальной плоскости.

Монтаж нижнего уровня

Проводку нижнего ряда электрических разъемов проще всего провести в каналах плинтуса.

Располагать точки питания нужно недалеко от потребителей, ввиду небольшой длины шнуров у многих моделей, но, ни в коем случае не напротив их задней стенки. Желательно также исключить возможность случайного контакта с источниками тока, поэтому лучший вариант их расположения – сбоку от техники. Оптимальная высота розетки для холодильника, посудомоечной машины и электроплиты – от 10 до15 см от уровня пола.

Монтаж среднего уровня

Решая, на какой высоте от столешницы делать розетки, нужно предусмотреть вероятность касания рукой (протирая покрытие) токоведущих частей, а также их контакта с водой. Средний уровень располагается над рабочей поверхностью и предполагает подключение большого количества агрегатов средней мощности. Таким образом, высота розеток над столешницей на кухне должна быть порядка 10–15 см или 105-115 см от пола.

Стоит присмотреться к вариантам встраиваемых в мебель выдвижных систем, которые могут выдвигаться из навесных шкафов сверху вниз, либо из столешницы снизу вверх. Монтируются они очень просто, а в рабочем состоянии обеспечивают удобную и безопасную высоту розеток на кухне от столешницы. Кроме того выдвижные блоки одновременно являются сетевыми фильтрами и помимо коммутации электроприборов могут обеспечить и их защиту от сетевых изменений.

Устройство верхнего уровня

Этот уровень предполагает подключение маломощных потребителей, которые к тому же будут очень редко отключаться от источника напряжения. Будет нелогично тянуть шнур от вытяжки вдоль рабочей стены или занимать вилкой от светодиодной подсветки точку питания среднего уровня. Поэтому правильным решением будет расположение разъемов для этих приборов над полками кухонного гарнитура.

Получается, что высота розетки для вытяжки на кухне составляет около 2 метров. Производить ее частые включения и отключения не понадобится, зато расположение точки не будет бросаться в глаза.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

• Крупной техники:
  • электрическая духовка – от 2500 Вт;
  • варочная поверхность – 1000-1500 Вт;
  • посудомоечная машина – от 1000 Вт;
  • стиральная машина – от 1500 Вт;
  • водонагреватель – от 1500 Вт;
  • холодильник – 200-1000 Вт;
  • морозильная камера – 300 Вт.
• Мелкой кухонной техники:
  • микроволновая печь – от 800 Вт;
  • чайник электрический – от 500 Вт;
  • блендер – до 300 Вт;
  • кухонный комбайн – 1200-1500 Вт;
  • кофеварка – от 900 Вт.
• Дополнительной техники, которая может присутствовать на кухне:
  • телевизор – 200-330 Вт;
  • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

   – Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

   – Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте – 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

   – Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

   – в длинном коридоре или на лестнице, удобнее установить в начале и в конце

   – в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

 Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

Особенности использования кухонных розеток

Блок розеток на кухонном фартуке

Кухня — это помещение, где создаются условия, требующие особого подхода к выбору электрических приборов.

Установка и эксплуатация розеток осуществляется с учетом воздействия таких факторов:

• повышенная влажность, возможность образования конденсата на контактах и клеммах;
• выделение жировых испарений, оседающих внутри колодок и ухудшающих качество соединений;
• опасность разливания и разбрызгивания жидкостей, которые могут вызвать короткое замыкание;
• прохождение газовых труб, вблизи которых нельзя устанавливать электроприборы;
• вероятность прорыва отопления и водопровода;
• большое количество потребителей, имеющих различную мощность, продолжительность и периодичность эксплуатации;
• необходимость иметь резерв для подключения дополнительных устройств.

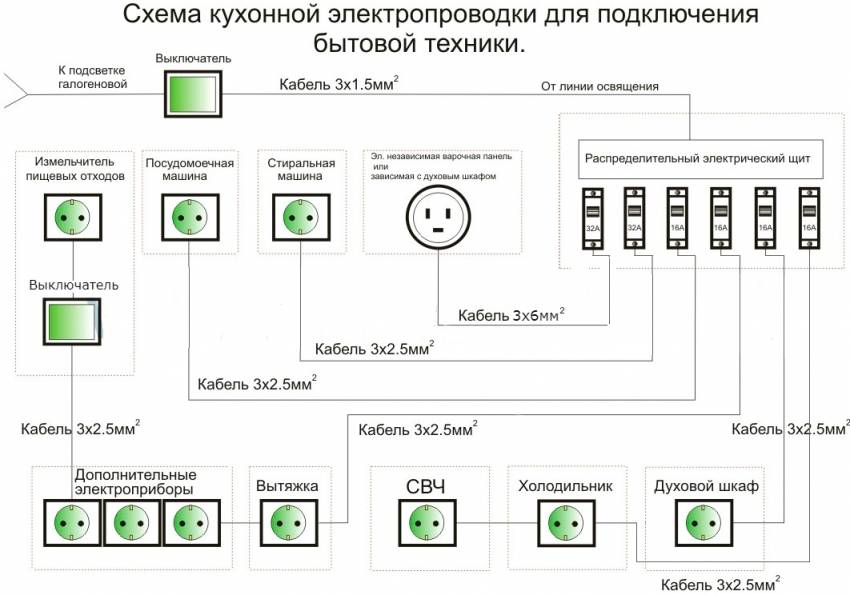

Схемы размещения розеток на кухне

Из-за вероятности коммутации токов большой силы рекомендуется установка нескольких групп розеток, оснащенных индивидуальной проводкой и автоматом защиты.

Исходя из мест установки оборудования на кухне, следует разработать схему, которая позволит правильно размещать розетки и рассчитать количество в каждом блоке.

Для создания схемы монтажа розеток необходимо:

1. Нарисовать план помещения и схематично расставить мебель и потребителей энергии.
2. Обозначить места, куда ставить розетки.
3. Определить количество. Для расчета рекомендуется использовать правило — каждая стационарная единица техники требует индивидуальной розетки, плюс требуется установка запасных блоков на 2-3 места. Блоки размещаются возле торцевых поверхностей столешницы кухонного гарнитура и один блок ставится возле места установки обеденного стола.
4. Предусмотреть дополнительную розетку, расположенную рядом с выключателем освещения.
5. Запланировать установку двух блоков розеток на фартуке, которые расположены в зонах по бокам от плиты или варочной панели. Блоки состоят из 2-3 розеток.
6. Определить расстояние монтажа от пола и оборудования. Для этого рисуется развертка стен с установленной мебелью. На этом этапе требуется производить точные замеры помещения, стационарной бытовой техники и элементов кухонного гарнитура.

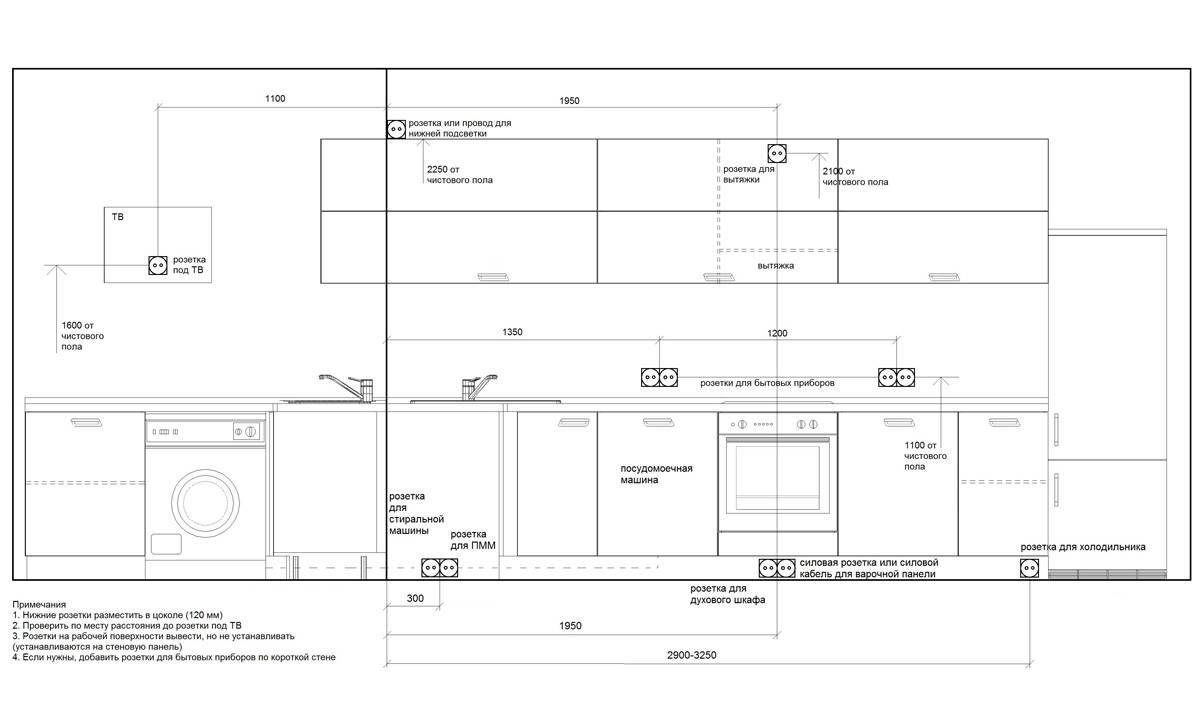

Один из вариантов схемы установки розеток

Процесс установки

Стандартный алгоритм установки следующий:

1. Помещение обязательно обесточивается.
2. На подготовленные отверстия в стене с подрозетником и сформированной проводкой монтируется облицовочный материал фартука.
3. Устанавливаются розеточные коробки.
4. Проводка укладывается в штробу и фиксируется.
5. Розетка подключается к проводке таким образом, чтобы одинаковые по цвету провода были подключены с одной стороны к розетке, а с другой, при помощи соединительных экспресс-клемм, к коробке распределения питания.
6. Выполняется проверка соединений.
7. Штробы заделываются строительным раствором, а поверхность выравнивается шпатлёвкой.
8. Прикручиваются розетки.
9. Включается питание помещения.

Виды розеток для кухни

Существует три основных разновидности розеток для кухни. Их разделяют по типу установки:

• накладные;
• угловые;
• встраиваемые (скрытые).

Накладные – самые распространенные для использования в комнатах, но не очень удобны для кухни. Они просты в монтаже, во время установки не нужно штробить стену. Это экономит время, а также бюджет. Однако накладные розетки на кухне выглядят не эстетично, могут испортить внешний вид гарнитура.

Угловые отличаются особым удобством. Их можно монтировать на стыке поверхностей, например между стеной и столешницей, стеной и навесным шкафом, между двумя стенами. Это решение очень удобно, так как позволяет пользоваться пустующим пространством. Чаще всего их изготавливают из пластика. Они бывают одинарные, двойные или модульные, состоящие из нескольких частей. Монтаж не отличается от обычных электророзеток, но оригинальный внешний вид привносит новизну в интерьер. Основные производители – Германия, Польша. Цена может доходить до нескольких тысяч.

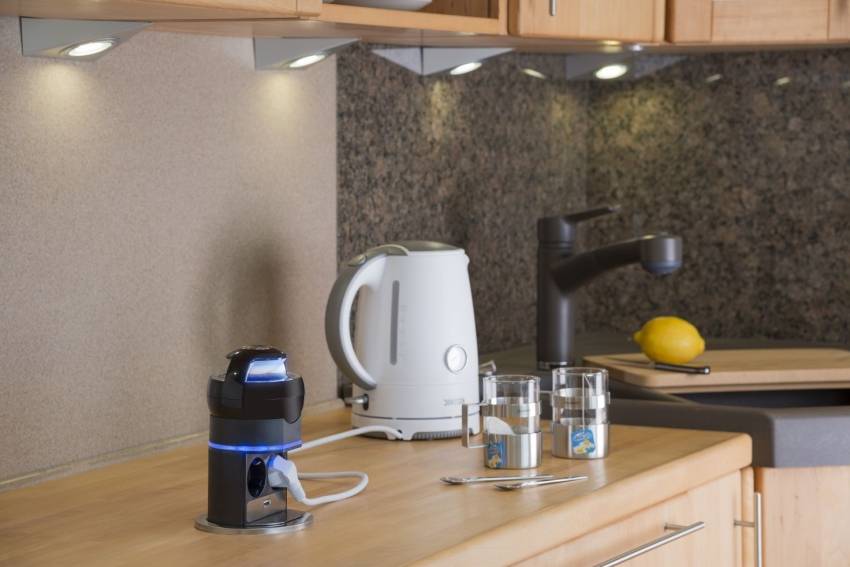

Встраиваемые выдвижные розетки для кухни – наиболее удачный вид из всех вышеперечисленных. Выделяют вертикальные и горизонтальные. Достоинство вида заключается в их компактности, они не занимают рабочее пространство, скрыты в столешницы. Блок с разъемами появляется от нажатия на крышку. На корпусе блока расположены разъемы для подключения гаджетов (телефона, плеера и других), это позволяет заряжать устройство, не используя дополнительную электророзетку.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А (только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт 7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5) 7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 А отдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Источники:

• https://www.otdelochnik24.ru/2011/11/22/razmeshheniya-ehlektricheskih-rozetok-na-kuhne-obshhie-sovety/
• https://elektrika.expert/rozetki/vysota-rozetok.html
• https://elektrikclub.ru/kak-pravilno-razmestit-rozetki-na-kuhne/
• https://remont-volot.ru/787-rozetki-na-kuhne.html
• https://vplate.ru/kuhnya/dizajn-i-dekor/fartuk/rozetki/
• https://dizainexpert.ru/kuxnya/rozetki-v-interere-sovremennoj-kuxni-gde-razmestit/
• https://zharovnya.club/remont/elektrika/raspolagaem-rozetki-pravilno.html
• https://remontkit.ru/ehlektrika/ustanovka-rozetki-dlja-ehlektroplity.html
• https://FB.ru/article/396764/vyisota-rozetok-ot-pola-na-kuhne-normyi-i-trebovaniya-standartyi-i-pravila-sovetyi-masterov
• https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/vysota-rozetki-dlya-plity-60
• https://electrikmaster.ru/rozetki-na-kuxne/

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Этап первый: планирование

Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.

После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.

Составление электрической схемы

Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:

• Точки электрического питания по индивидуально проложенной линии;
• Количество обычных розеток;
• Количество автоматических выключателей;
• Способы укладки электрической проводки;
• Электрическая схема коммутации.

Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.

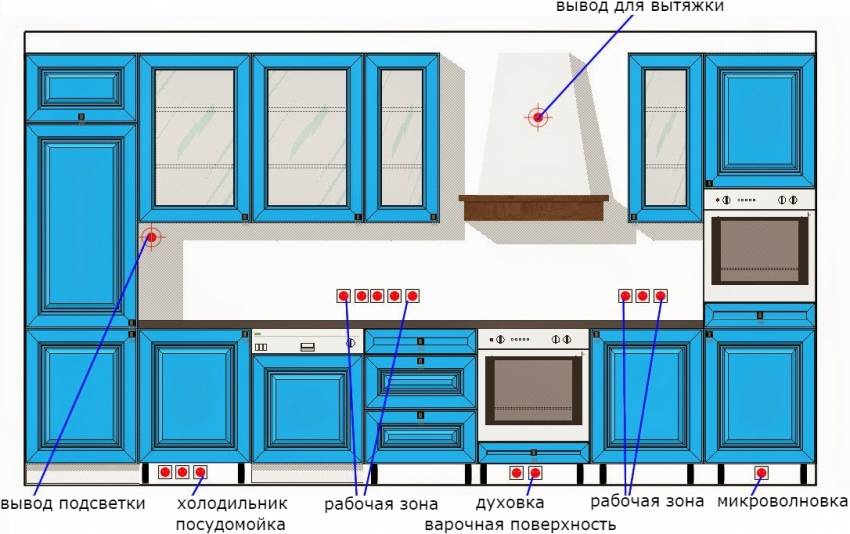

Уровни расположения электрических точек

Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:

• Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
• Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
• Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.

Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.

Расчет подготовительных работ по укладке проводов

Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:

• В каналах плинтуса;
• С помощью пластиковых коробов;
• Через канавки, проделанные непосредственно в стене.

Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.

Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

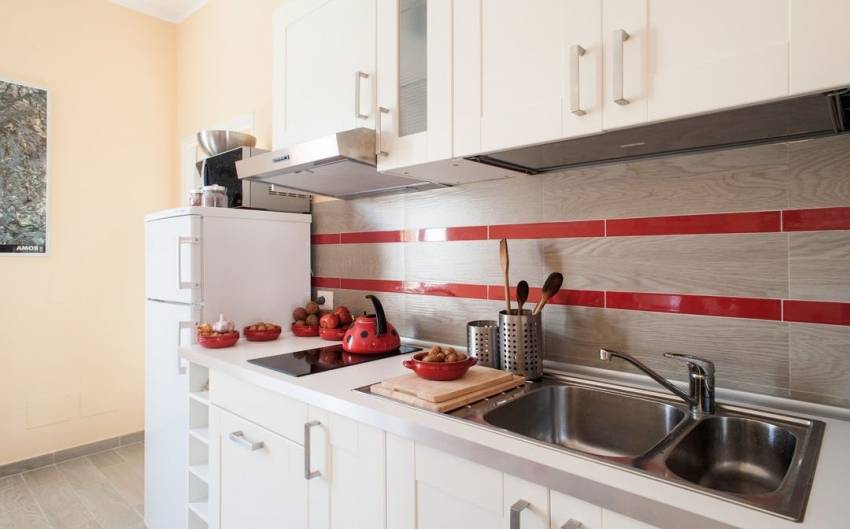

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

На какой высоте лучше размещать

Холодильник и микроволновка. Определенного правила здесь нет. Мастер делает все по своему усмотрению. Заранее знайте, куда вы поставите холодильник, так как у нынешних моделей шнур в длину составляет полтора метра.

Не устанавливайте розетку далеко от прибора, иначе проводу либо розетке потребуется замена.

Оптимальный вариант – 20 см от пола, иначе туда попадет жидкость. Если расстояние выше указанного, изолируйте провода. Наилучший вариант – 30-90 см. И жидкость не попадет, и подход свободный

Примите во внимание и разморозку холодильника, в тот момент он отключается от розетки и отодвигается. Вот почему источник тока не должен располагаться за прибором, особенно если холодильник встроенный

Микроволновая печь может подключаться вместе с холодильником, однако необходимо верно выбрать изделие. Вспомогательная техника для разогрева и готовки пищи устанавливается на уровне глаз.

Розетку можно установить внизу гарнитура в 20-75 см от уровня пола.

Вытяжка. Сегодня трудно представить кухню без вытяжки. Розетку устанавливают в верхней части комнаты. Если имеется гарнитур, электроточку устанавливают выше. Оптимально – от уровня потолка 15 см, от пола – 1 м 90 см, 1 м от уровня столешницы.

Кондиционер. Подключение производится непосредственно от отдельного автомата и кабеля, поэтому розетка не требуется. Так как этот способ применяется крайне редко, то ее монтируют около прибора – 30 см от уровня потолка.

Стиральная машина. Многие ее устанавливают на кухне, поскольку метраж ванной комнаты не всегда не позволяет это сделать, а место подсоединения воды имеется только в данных комнатах. Лучше ее установить возле мойки. Розетку лучше разместить внутри шкафа у мойки, так влага не попадет туда.

Оптимальная дистанция – 10-20 см, от уровня пола – 20-40 см.

Посудомоечная машина. Розетку размещают по бокам от прибора внутри шкафа, с наибольшим расстоянием от труб. Это увеличивает уровень защищенности. Расстояние от пола – 70 см.

Телевизор. Приобретая телевизор для кухни, предварительно определите его местоположение. В основном его просмотр осуществляется, когда готовится пища. Идеальное место для него – в углу кухни либо на уровне глаз. Для него используют силовые розетки.

Плита. Панель для варки и духовка должны иметь разные розетки. Обычно духовка прилегает к стене, в связи с чем розетку размещают в 20 см от пола. Опираясь на мощность техники, устанавливают силовые розетки, которые переносят значительную нагрузку: для духовки – 16А, для плиты – 32-40А. Около духовки часто ставят мебель, где можно скрыть провода и розетку, ее монтируют в шкафу на задней стенке. Встраиваемая духовка должна быть на уровне груди, на этом же уровне монтируют и электроточку.

Для плиты розетку размещают в 60-70 см от пола.

Наиболее правильно устанавливать ее по бокам или под техникой. Помните о том, что допустимая длина от плиты или водопровода до розетки – 50 см или больше.

Особенности установки и подключения

Если подключаемые устройства будут встроенными, то наиболее удачным местом установки встроенного блока розеток будут тумбочки или столешницы, расположенные около приборов. Высота установки варьируется в широких пределах – от 3 до 60 сантиметров от уровня плинтуса.

Установка скрытых блоков розеток – процесс относительно простой. Выполнить монтаж можно своими руками, обязательно руководствуясь паспортом изделия.

1. Сначала нужно сделать отверстие необходимого диаметра в том месте, куда будет установлена несущая часть розетки (речь идет о вертикальном варианте).
2. После установки изделие нужно закрепить при помощи гайки.
3. Затем выполняется подключение к сети (в случае большой длины кабеля его имеет смысл спрятать в корпусе выбранного основания).

Схема аналогична и для монтажа «в потолок», то есть так, чтобы готовый блок выдвигался сверху вниз, из дна навесного шкафчика.

Производя монтаж скрытых розеток, необходимо руководствоваться некоторыми правилами.

• Как и в обычном блоке розеток, каждая будет подключена к другой параллельным соединением. Следовательно, нужно грамотно рассчитать общую нагрузку на блок и убедиться, что она не превышает допустимый предел, указанный в паспорте. Также это поможет в выборе необходимого сечения кабеля.
• Подключать блок к сети также рекомендуется под отдельный автоматический выключатель в электрощите.
• Поверхность, в которую будет установлена скрытое устройство, должна иметь толщину от 2,5 до 5,2 сантиметров.

Выдвижные и поворотные розетки

Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:

• Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
• Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
• Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
• Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
• В случае поломки может быть проблематичным поиск и монтаж нового устройства.

Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.
