Монтаж лестничных площадок и маршей.

Лестничные марши и площадки монтируют по мере возведения здания.

Прочность и надёжность сопряжений сборных железобетонных конструкций лестниц достигается сваркой закладных деталей, которые располагают в соединяемых элементах соответственно один против другого.

Связь между элементами лестниц выполняется сваркой закладных деталей, с заделкой стыков цементным раствором.

2.1. Монтаж лестничных площадок.

Промежуточную лестничную площадку и первый лестничный марш устанавливают по ходу кладки внутренних стен лестничной клетки.

Вторую этажную площадку и второй лестничный марш – по окончании кладки данного этажа.

Монтаж лестничных площадок и маршей в процессе строительства кирпичного дома показан на рис.3.

Монтаж лестничных площадок и маршей.

1- входной цокольный марш; 2- межэтажный лестничный марш; 3- этажная лестничная площадка; 4- промежуточная лестничная площадка.

До начала монтажа лестничных площадок проверяют их размеры. Затем размечают места установки, наносят на место опирания слой раствора и устанавливают лестничную площадку.

Сразу же после выверки площадки монтируют очередной лестничный марш.

Это позволяет отрегулировать взаимное положение марша и площадки до схватывания раствора.

Методы установки лестничных площадок не отличаются от приёмов монтажа плит перекрытий. Положение лестничной площадки выверяют по вертикали и в плане.

Если отметка верха лестничной площадки окажется выше проектной, то соответственно придётся затем повышать отметку покрытия пола, а это потребует дополнительных затрат и материалов.

Выверка положения лестничных площадок при монтаже с помощью шаблона показана на рис.4.

Выверка положения лестничных площадок при монтаже.

1- плита перекрытия; 2- промежуточная лестничная площадка; 3- шаблон профиля лестничного марша; 4- этажная площадка; 5- внутренние стены дом 6- наружная стена.

Для выверки положения лестничных площадок в плане используют шаблон, копирующий профиль опорной части марша.

2.2. Монтаж лестничного марша.

Лестничный марш подают краном с помощью вилочного захвата и 2-х или 4-хветвевого стропа с 2 укороченными ветвями, которые при подъёме придают маршу наклон немного больше проектного.

Монтаж лестничного марша с помощью вилочного захвата показан на рис.5.

Монтаж лестничного марша с помощью вилочного захвата.

1- лестничный марш; 2- вилочный захват; 3- стропы захвата.

При установке маршей один монтажник находится на нижней площадке, другой – на вышележащем перекрытии или на подмостках рядом с лестничной клеткой.

Перед установкой марша монтажники устраивают на опорных местах лестничных площадок постель из раствора, набрасывая и заравнивая его кельмами.

При установке лестничного марша его сначала опирают на нижнюю площадку, а затем на верхнюю.

Если сделать наоборот, марш может сорваться с верхней площадки. При такой посадке марш может также заклиниться между верхней и нижней площадками.

Первый монтажник принимает марш и направляет его в лестничную клетку, двигаясь одновременно к верхней площадке.

На высоте 300…400 мм от места посадки марша оба монтажника прижимают его к стенке.

Затем дают машинисту крана сигнал и устанавливают на нижнюю площадку сначала нижний конец марша, затем на верхнюю площадку верхний конец марша.

Установка марша на лестничные площадки показана на рис.6.

Установка марша на лестничные площадки.

1- лестничный марш; 2- нижняя лестная площадка; 3- верхняя лестная площадка; 4- раствор для постели марша; 5- ломик монтажника.

Неточность установки исправляют ломиками.

После чего открепляют стропы, замоноличивают стыки между маршей и площадками цементным раствором и устанавливают инвентарные ограждения.

Допустимые отклонения от проектного положения сборных лестничных маршей и площадок:

• отклонение отметки верха лестничной площадки от проектной- 5 мм;
• отклонение площадок от горизонтали- 5 мм;
• разность отметок верхней поверхности смежных ступеней- 3 мм;
• отклонение от горизонтали проступей лестничного марша- 5 мм.

Варианты крепежа деревянных ступеней к металлическому каркасу

Закрепить ступени к металлокаркасу можно несколькими способами в зависимости от специфики используемой конструкции и предпочтений владельца дома.

Мебельными болтами

Наиболее простой и доступный метод крепления ступеней к каркасу. Процесс включает в себя высверливание необходимых отверстий в ступени с последующим использованием соответствующих болтов.

При монтаже затягивать гайку важно умеренно, поскольку слишком сильное воздействие может нарушить целостность деревянной детали. В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы

В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию

В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы. В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию.

Саморезами

Если нежелательно портить внешнюю поверхность ступеней, можно прикрутить их саморезами. В данном случае подойдут мощные модели с крестообразными или шестигранными пазами. Оптимальным вариантом оказываются кровельные саморезы с шестигранной головкой и острым кончиком в виде сверла

Важно подбирать саморезы именно для дерева, поскольку аналогичные модели для металла могут не обеспечить необходимой площади зацепления

Футоркой

Футорка представляет собой металлическую втулку с внешней и внутренней резьбой. Подобный метод крепления отличается незаметностью и удобством. К тому же с демонтажем ступеней никаких проблем не возникает.

Для осуществления монтажа потребуется стационарная подготовка, а также точно проработанные чертежи. Крепление ступеней может проводиться как снизу, так и с торца.

Крепежом Фишер

Данный способ крепления деревянных ступеней к металлическому каркасу появился относительно недавно. Основывается на применении специального полимерного крепления Фишер. Оно включает в себя втулку большого диаметра с одной стороны и раскрывающуюся в процессе вкручивания самореза небольшую втулку с другой стороны.

Непосредственно перед монтажом в отверстия на каркасе устанавливаются керны, а ступени затем продавливают метки. Крепления устанавливаются в соответствующие гнезда, после чего расширяются при помощи саморезов. За счет этого ступенька будет надежно крепиться на своем месте, не соскальзывая даже при нагрузках. Дополнительно усилить конструкцию можно при помощи клея.

Почитал ответы ДиД, поразмыслил Купил по 6 винтов из нержавейки М6 с потайной головкой и резьбовые заклепки

Думаю так сделать После покраски выложить полоски силикона на посадочных местах и дать ему высохнуть Для демфирования и плотной посадки Сделаю 6 дырок сквозь ступень по две с боков и две на перекладине Сверху в металлокаркас установлю заклепки и через ступень притяну болтами

саморезы spax притянут как надо, и засверливать не предварительно нужно

Так здесь столько было криков про то, чтобы крепить как можно крепче Против саморезов тоже были голоса Что может быть прочнее болта насквозь?

Болты с потайными головками, разве что в углубление под шестигранник забьется грязь

Прочнее болта может быть сварная ступень из листа металла. Или камень. Уличная лестница,да? Вот и не ипи мозг,делай из того,что на улице под ногами живет.

Дерево,на улице,под ногами — ни разу не живет. Потому,если принципиально дерево,то делать так,чтобы поменять ступень было делом на 2 часа — саморезами снизу каркаса. Каркас снизу зашить тоже на саморезах.

Ща хочу сделать экскримент — деревяшки оьрещки вагонки утопить в 50% раствор горячего жидкого стекла,полежит в ем часок,потом сушу и закопаю в самом мокром месте участка и несколько просто брошу,в говно и жижу. По весне посмотрю.

Тож стоит задача уличная лестница. Каркас металл,тут без обсуждений. Думал ступени из листа с насечками,но на участке бывают дети. Покалечатся,непоседы. Вот тоже мозг надулся.

Экологичный и популярный материал уступает полимерному композиту во многом. Доска может производиться из лиственницы и разных видов сосны. Первый вариант более прочный, но и он проигрывает ДПК. Натуральная древесина требует выбраковки во время покупки. Монтаж лестницы с этим материалом требует немалых затрат и усилий. Перед установкой на каркас натуральная доска требует дополнительной обработки специальными составами. Также древесина повышает риск травматизма и получения заноз.

Основные характеристики

Все устройство лестничных площадок и маршей рассчитывается из потребностей среднестатистических данных человека, который будет подниматься или спускаться по ним. Так оптимальным наклоном при проектировании принят угол в 30-35°.

Он является удобным для передвижения обычного человека и не составляет трудностей в подъеме по лестнице детям и инвалидам.Но когда для увеличения полезной площади помещения установка лестничных маршей производится под углом в 45° и более, то это уже может вызывать трудности в передвижении по ним.

Количество ступеней и их высота также планируются, исходя из размеров шага обычного человека. Оптимальной высотой принято считать 15-20 см, а количество ступеней на пролет — 9-12 штук, но не более 15. В зависимости от высоты помещения.

Пример устройства лестницы.

Лестницы почти всегда состоят из:

• подступеньки;
• проступи;
• косоура.

Косоур — основная, несущая часть лестничного марша. Изготавливается из особо прочного материала или толстой древесины в виде балки с выемками прямоугольной формы для установки составляющих ступеней. При изготовлении лестничного марша используется 2 косоура, если ширина одного более 120 см, то добавляется даже третий. На косоуры монтируются перила, высота и форма которых выбираются в соответствии с оформлением дома и вкусом хозяина.

Проступь — часть ступени, которая располагающаяся горизонтально и служащая опорой при постановке ноги. Исходя из этого рассчитывают ее ширину (0,25 м и более). При изготовлении ее из древесины толщина материала должна составлять не менее 0,025 м.

Схема двухмаршевой лестницы с лестничными площадками.

Подступенька — часть ступени, устанавливаемая вертикально и поддерживающая горизонтальную часть. При устройстве некоторых лестничных маршей, согласно задуманному дизайну помещения, эта часть может и не использоваться, что делает всю конструкцию лестницы легче и придает ей визуальный эффект воздушности.

Ширина ступенек марша должна быть такой, чтобы до каждого края проступи было не менее 30 см, т.е. минимальный ее размер составляет 60 см. Данная величина установлена практическим путем. Это тот размер, который позволяет спокойно установить перильное ограждение и делает проход человека по маршу комфортным.

Установка ограждений

Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.

Монтаж опор с балясинами из дерева – задачка достаточно непростая, требующая выполнения точной разметки и подгона.

Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.

Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части. Чтобы состыковать перила со стойками на обрезе высверливаются отверстия. Установка деревянных перил производится на шкант, вставленный в опорную стойку.

Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Разновидности

Устройство лестницы в частном доме чаще всего предполагает использование двух вариаций:

• Маршевые.
• Винтовые.

Каждая из них имеет по несколько подкатегорий, различающихся строением, формой, размерами и особенностями применения. Разберем их более детально.

Маршевые

Главная особенность маршевой лестницы – наличие одного или нескольких объединенных групп ступеней. Это наиболее популярная и самая разнообразная категория лестничных конструкций, разделяющаяся на следующие 7 конфигураций:

Стандартные с одним маршем.

Отличается простотой устройства. Устанавливается посередине или у стены помещения.

Одномаршевые криволинейные.

Предназначена для просторных помещений. Широту пространства особенно подчеркивают ступени с плавно переходящим поворотом и увеличенной шириной внешней части.

С наличием только нижних поворотных ступеней.

Такая модификация наиболее часто предусмотрена планировкой комнат, а также может усилить ту или иную особенность конкретного вида интерьера.

Лестница с нижними забежными ступенями Источник olestnicah.ru

Обычная двухмаршевая.

В состав системы входят пара маршей и переходная площадка посередине, расположенная, например, над входной дверью для экономии пространства.

С двумя маршами, расположенными друг относительно друга под прямым углом.

Такая конструкция предназначена для монтажа в помещении прямоугольной формы. Экономит полезную площадь при размещении относительно стенок, перпендикулярно расположенных друг ко другу.

Два марша, развернутые на 180 °.

Один марш ведет снизу к промежуточной площадке, другой от нее на верхний этаж. Конструкция предназначена для обустройства домов с пространным холлом.

Три марша с двумя площадками.

Основное назначение данной вариации – экономия места. Однако возвести ее можно только при наличии достаточно высокого потолка.

Удобная лестница в два марша Источник gidlestnic.ru

Использование лестниц

Если говорить о случаях, когда используются одномаршевые лестницы, то самым распространенным вариантом применения будет ситуация, при которой нужно соединить между собой две плоскости (уровня), а между ними отмечается незначительное расстояние. В том случае, когда общая численность ступеней превышает 10, лестничный марш разделяют специальной площадкой, которую называют промежуточной. Чаще всего эти плоскости являются поворотными, однако, так бывает не всегда. В некоторых случаях не строят площадки, а возводят на лестнице в таких местах ступени, внутренний край которых значительно уже внешней поверхности.

Лестничный марш поворотного типа занимает немного места и остается при этом по-прежнему высоким. Сконструированные подобным образом, они размещаются между двумя параллельными стенами. В образовавшейся нише, под лестницей, обычно устраивают подвал. Это очень удобно как с точки зрения проектирования, так и с позиции комфортабельного проживания граждан.

Когда в основе лестницы находится три марша, она напоминает цифру «три» и имеет две площадки. Интересным вариантом элемента является распашная конструкция. Этот вариант предусматривает наличие трех лестничных маршей и одной площадки. При этом те, что располагаются сверху, разветвляются в разные стороны. Подобные лестницы характеризуются как торжественные, располагающиеся в парадной части здания.

Виды маршей

Лестничные марши бывают нескольких видов:

• Одинарный. Подобные варианты являются базовыми и максимально простыми. Они сооружаются из последовательного комплекта ступеней. В этой лестнице в роли точек опоры выступает площадка 1 этажа и пол 2 этажа.
• Сложный. Подобные конструкции имеют 2 (или более) марша. В таких сооружениях начало и конец обозначаются площадью 1 и 2 этажа. В промежуточных участках ставятся лишние площадки. Они дают возможность сделать поворот, а также принимают на себя нагрузку, упрощая переход по лестнице.
• Прямой. Незамысловатый и большой марш собран из ряда аналогичных ступеней. Чем значительней уклон, тем скромнее площадь понадобится для сооружения марша.

• Забежный поворотный. В рамках такого марша удастся сделать поворот во время движения. Так есть возможность сэкономить свободное место под установку конструкции. К рядовым ступенькам на выделенных участках примыкают забежные детали. Есть возможность повернуть направление движения от 45 до 180 градусов.
• Поворотный с площадкой. Этот вид марша является сложным. При нем допустимо сделать поворот на выделенной территории подъема. Как правило, градус изменения направления передвижения может составить 90 либо 180 градусов. Иногда выполняются произвольные марши, оснащенные ответвлениями – подобные сооружения начинаются с марша, отличающегося большей шириной, а дальше расходятся по разным направлениям.

Выбор материала для изготовления лестниц

Металлический каркас для лестницы обычно отделывают деревом

Нередко конструкцию делают из того же материала, из которого изготовлены стены здания. Каждый вид сырья имеет определенные ограничения по использованию.

Дерево

Монтаж деревянной лестницы рекомендован для двухэтажных частных домов. Это также хороший вариант конструкции для спуска в подвальное помещение (при условии, что воздух в нем не отличается высокой влажностью). Правила пожарной безопасности не рекомендуют производить установку деревянной лестницы в домах с числом этажей больше двух. Это связано с тем, что при аварийных инцидентах жильцам должно быть легко спуститься вниз до того, как конструкция прогорит. Рекомендуется выполнять все элементы изделия из древесины одного и того же сорта и степени обработки – это снизит вероятность скрипа и деформаций в процессе эксплуатации. Используемое сырье должно быть хорошо просушено. Чтобы конструкция служила долго, возле нее не стоит помещать обогреватели

Также важно беречь ее от обильного попадания влаги

Металл

Полностью деревянная винтовая лестница

Наиболее подходящее сырье для лестницы – толстая нержавейка. Используют и другие типы металлов, но они имеют недостатки: чугун тяжел, а хромированная сталь служит не столь долго, хотя и обладает выразительной фактурой. Иногда поверхность отделывают под мрамор, используя специальный порошковый состав.

Бетон

Конструкции из железобетона обычно монтируют в зданиях, построенных из того же материала. Поверхность такой лестницы можно отделать натуральным или искусственным камнем. Однако некоторые виды таких покрытий отличаются скользкостью. В таком случае на ступени монтируют пленку, нивелирующую этот эффект.

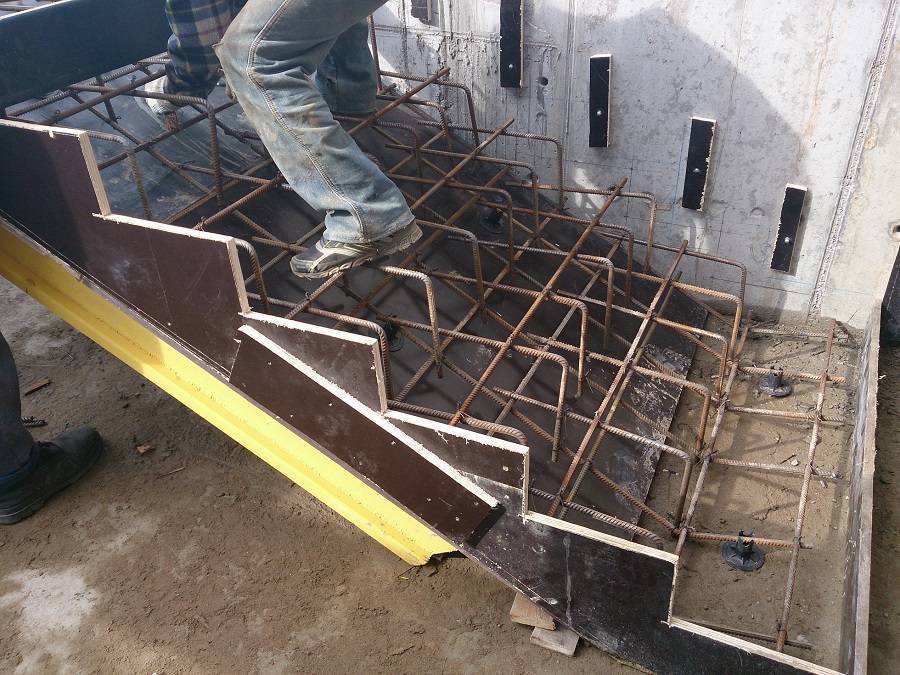

Особенности расчёта армирования лестницы

В процессе расчёта армирования следует учитывать множество параметров, попробуем понять главные из них.

Задачи армирования

Лестница из бетона без армирования постепенно разрушится под действием изгибающих и растягивающих нагрузок, крутящих моментов.

Наибольшим растягивающим нагрузкам подвергаются нижняя часть и опорная площадка лестничной конструкции. Её усиление осуществляется устройством внутреннего силового каркаса из арматурной стали.

• предотвращение возникновения трещин;
• продление срока эксплуатации конструкции;
• обеспечение безопасности перемещения по лестнице.

Схему армирования можно составить самостоятельно, — с максимальным учётом базисных нормативов и стандартов. Вряд ли такой проект получится качественней, чем выполненный профессионалами, но поможет сэкономить значительные средства на разработку проекта.

Угол подъёма

Разумеется, подобный пример нельзя считать определяющим для выбора угла подъёма лестницы, но поиск оптимального решения может значительно снизить расходы. На практике принято ориентироваться на угол подъёма в 30°.

Место расположения

Лестницы могут размещаться как внутри дома, так и снаружи. Место установки не приводит к существенным изменениям схемы армирования. Но следует учитывать, что установленный снаружи лестничный марш должен опираться на фундамент с соответствующим армированием. Ещё один важный момент: стена здания и расположенная вдоль неё лестница должны соединяться арматурными стержнями. Для лестничных площадок это обязательно, для маршей – желательно.

Связка стены и лестницы производится с помощью арматуры, запущенной на максимально возможную глубину в стены и соединённой с армокаркасом лестницы. Диаметр и характеристики соединительных элементов идентичны параметрам рабочих стержней лестницы.

Фиксация лестницы со стеной увеличивает общую жёсткость и прочность совместной конструкции.

Размеры ступеней

При устройстве обычных монолитных лестничных пролётов их армирование выполняется по аналогии с плитами таких же размеров. Это значит, что в сами ступени, независимо от их количества и параметров, арматура не закладывается.

Для домашних мастеров свойственно стремление к перестраховке. Например, застройщик затрудняется с уверенностью заявить, что бетон, замешанный вручную, точно соответствует высокой марке прочности. Поэтому, «на всякий случай», выполняет армирование ступеней металлической сеткой. Задача такого решения – избежать сколов наружных рёбер при передвижении по лестнице.

С профессиональной точки зрения – это лишние расходы. Логика специалистов проста и понятна: защитный слой бетона над арматурой должен быть примерно 3 см. Но это как раз те сантиметры, что откалываются при интенсивном передвижении по лестнице. Арматура располагается ниже, а значит, не выполняет никаких функций против сколов.

Ступени могут армироваться для лестниц винтовых либо иных нестандартных видов и типов. В этом случае необходимо профессиональное проектирование железобетонных лестничных конструкций.

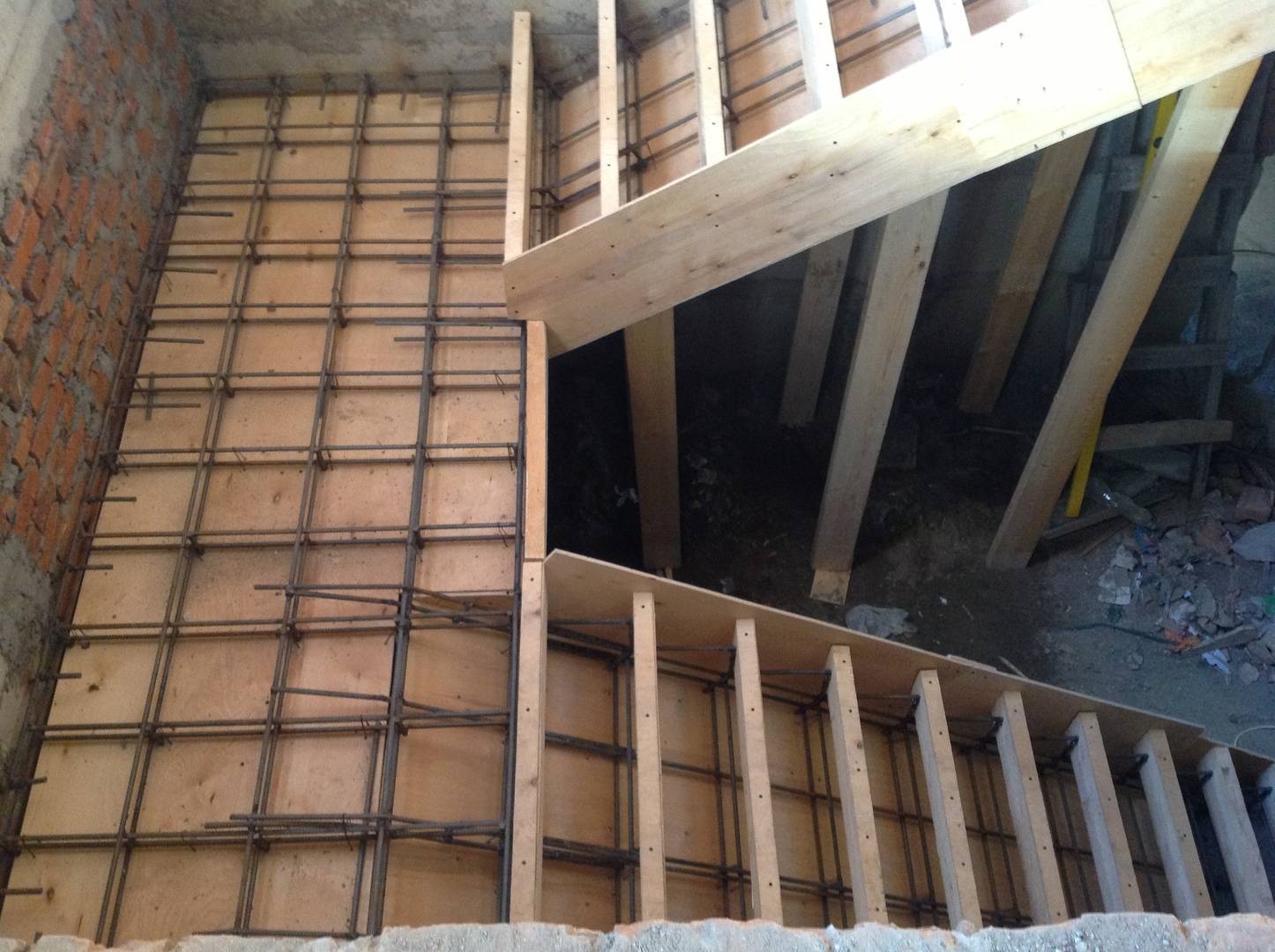

Наличие лестничных площадок

Монолитные площадки лестниц армируются из стержней тех же марок и диаметров, которые используются в маршах, являются их продолжением.

Устраиваются в два уровня, фиксируются между собой.

Верхний ряд арматуры продолжается в следующем марше при его наличии.

Площадки испытывают большие (в сравнении с маршами) нагрузки. Если лестница состоит из двух и более маршей, площадки закрепляются в стене специальным узлом – железобетонным венцом сечением 20х20 см. Он заглубляется в несущую стену из бетона или кирпича и армируется продолжением верхней и нижней арматуры площадки.

Если вы решили самостоятельно соорудить лестницу в доме, вам не обойтись без знания норм проектирования лестницы.

Ниже приведены основные нормы проектирования лестниц, и правила, которые следует соблюдать при строительстве и проектировании лестниц, требования к лестницам, а также к проектированию маршевых лестниц, проектированию винтовых лестниц и других сооружений:

Рис. 12. Диаграмма углов подъема

Перечисленные нормы строительства (нормы проектирования лестниц по СНиП) необходимо соблюдать при проектировании винтовых лестниц, проектировании маршевых лестниц и лестниц любых других видов из различных типов материалов.

Крепление опорных столбов к полу

Опорные столбы – это вертикально расположенные несущие элементы, которые являются основой каркаса нижней части лестницы. Они обеспечивают поддержку забежных ступеней (лестничной площадки) и косоура (тетивы).

Особых требований к древесине детали не предъявляется – главное, чтобы она была однородна, без косослоя и крупных сучков. Обычно изготавливается из той же породы дерева, что и остальная лестница.

Для того чтобы будущая конструкция была прочной и надежной требуется прочно закрепить столбы. Сделать это можно с помощью стальных уголков, шпилек, зип-болтов, столярного клея и прочих приспособлений – вариантов очень много.

Напоследок рекомендуется соединить между собой колонны опорными балками жесткости.

Конечно же к этому времени, в конструкции столба уже должны быть проделаны все технологические отверстия и пазы под другие элементы лестницы.

Варианты оформления

Привлекательность ДПК для строительства лестниц обусловлена тем, что этот материал позволяет реализовывать любые дизайнерские решения. Из декинга можно изготовить стандартную прямоугольную лестницу для крыльца к дому или сделать витую композицию, которая будет грациозно уходить на второй этаж.

Примечательно, но подступенники для лестниц из террасной доски не являются обязательным условием. Свободное пространство между ступеньками придаёт конструкции оригинальный внешний вид.

В качестве ограждения можно использовать традиционные вертикальные балясины из цельного дерева с фигурной резкой и деревянные либо пластиковые перила. Если позволяют средства, можно заказать ограждение из металла, например художественную ковку.

Особенности конструкции

Лесенка трансформер состоит из 4 секций и может свободно использоваться во многих строительных сферах. Каждая секция длиною 1 м имеет 4 ступеньки. Материалом для изготовления являются сталь, дюралюминий и пластик. Главной особенностью такой конструкции считается возможность практически мгновенно изменить свою форму и превратиться:

Кроме того, существует еще один аналог широко используемой лестницы 4Х4 — это универсальная алюминиевая лестница-трансформер 4Х6.

Технические характеристики

Лестница 4Х4, собранная из четырех секций, является универсальной, многоцелевой системой, заменяющей одновременно несколько конструкций для выполнения определенных строительных работ на высоте. Основные эксплуатационные свойства:

1. Максимальная нагрузка на ступеньку — 150−260 кг.
2. Высота подмости для работы — 1,2 м. В комплект может входить настил для материала, инструмента и рабочего.
3. Длина в форме приставной лестницы составляет 4−4,4 м.
4. Высота стремянки — 2,2 м. Может комплектоваться полкой для мелкого инструмента.
5. Ширина лестниц — 500−700 мм.
6. Расстояние между ступеньками — 300 мм.
7. Лестница может изготавливаться из стеклопластика (для бытовых нужд), дюралюминия и стали.

Вспомогательное оборудование

Трансформирующуюся универсальную лестницу можно легко усовершенствовать, отдельно приобретая дополнительные элементы, предназначенные специально для нее. Как показывает практика, о таких деталях могут знать не все профессиональные строители, а тем более обычные потребители. Вот только несколько главных элементов:

Для производства работ на мягком грунте лестница трансформер 4Х4 может комплектоваться широкими опорными пластинами с острыми шипами.

Преимущества и безопасность

Раскладывающиеся лесенки, по сравнению с другими конструкциями, предназначенными только для каких-либо конкретных действий, имеют перед ними следующие преимущества:

Но все же при всех достоинствах трансформирующейся лестницы, работая с ней, рекомендуется соблюдать необходимые меры безопасности:

1. Лестницу нельзя опирать при работе на трубы, столбы и практически на все предметы с округлой формой.
2. С целью увеличения высоты нельзя подставлять под стойки какие-либо посторонние предметы.
3. Не рекомендуется становиться на верхнюю площадку трансформеров, собранных литерой Г.
4. Нельзя превышать расчетную нагрузку ступенек.

Сфера использования

Область, где используется универсальная лестница 4Х4, довольно обширная. Она применяется при ремонтных и строительных работах. Используя ее в виде строительных подмостей, можно вести оштукатуривание и малярные работы внутри дома, а также отделку наружных фасадов и мойку окон.

Требования к межэтажным лестницам

Чтобы лестница была удобной и безопасной, ее конструкцию необходимо рассчитать перед монтажом

Прежде чем начать монтажные работы, нужно подготовить чертеж будущего сооружения. На нем изображаются все конструктивные элементы с их габаритами. К размерам отдельных частей предъявляются следующие требования:

1. Ширина ступени не должна быть меньше 25-27 см, иначе перемещение по конструкции становится травмоопасным.
2. Минимальная ширина межэтажной лестницы – 0,9 м. Лучше, если она будет больше, особенно если домовладелец планирует переносить в верхнее помещение крупные предметы.
3. Ступени должны иметь высоту 15-20 см.
4. В жилых помещениях уклон может равняться 40-45 градусов, для мансардных и чердачных он бывает более выраженным (60-70).

Конструкция

В комплект входят канатные стропы типа 4СК длиной 2,5м и дополнительные стропы 1СК длиной 1,0м, с помощью которых выставляется угол монтажа марша. Конструкция захватов позволяет быстро производить их установку и съем, при этом обеспечивается надлежащий уровень безопасности и надежности фиксации груза. Дополнительно регулировать угол наклона лестничного марша можно устанавливая захваты на ту или иную ступень.

Почему не безопасно производить монтаж лестничного марша используя только стропы 4СК? Так как панель марша находится в горизонтальном положении, при опускании она сначала опирается на верхний пролет. При этом две ветви стропа провисают и не несут нагрузки, поэтому вес груза распределется между оставшимися ветвями, которые могут быть не расчитаны на такую нагрузку.

Также лестничный марш ложится ребром, что при контакте может привести к повреждению панели перекрытия или самого марша. Поэтому монтаж панели лестничного марша целесообразнее производить с наклоном панели, в этом случае данные риски будут минимальны.

Обозначение	г/п,т	А	В	С	Захваты	Вес, кг
КГП 04-1,6-820	1,6	820	200	600	ЗЛМ-1,0-820-200	100
КГП 04-1,6-1050	1,6	1050	200	700	ЗЛМ-1,0-1050-200	125
КГП 04-1,6-1200	1,6	1200	220	800	ЗЛМ-1,0-1200-220	145
КГП 04-1,6-1350	1,6	1350	220	900	ЗЛМ-1,0-1350-220	174
КГП 04-1,6-1500	1,6	1500	220	1000	ЗЛМ-1,0-1500-220	190
КГП 04-2,0-820	2,0	820	200	600	ЗЛМ-1,25-820-200	125
КГП 04-2,0-1050	2,0	1050	200	700	ЗЛМ-1,25-1050-200	145
КГП 04-2,0-1200	2,0	1200	220	800	ЗЛМ-1,25-1200-220	175
КГП 04-2,0-1350	2,0	1350	220	900	ЗЛМ-1,25-1350-220	190
КГП 04-2,0-1500	2,0	1500	220	1000	ЗЛМ-1,25-1500-220	210
КГП 04-2,5-820	2,5	820	200	600	ЗЛМ-1,6-820-200	155
КГП 04-2,5-1050	2,5	1050	200	700	ЗЛМ-1,6-1050-200	185
КГП 04-2,5-1200	2,5	1200	220	800	ЗЛМ-1,6-1200-220	215
КГП 04-2,5-1350	2,5	1350	220	900	ЗЛМ-1,6-1350-220	245
КГП 04-2,5-1500	2,5	1500	220	1000	ЗЛМ-1,6-1500-220	275
КГП 04-3,2-820	3,2	820	200	600	ЗЛМ-2,0-820-200	125
КГП 04-3,2-1050	3,2	1050	200	700	ЗЛМ-2,0-1050-200	145
КГП 04-3,2-1200	3,2	1200	220	800	ЗЛМ-2,0-1200-220	175
КГП 04-3,2-1350	3,2	1350	220	900	ЗЛМ-2,0-1350-220	190
КГП 04-3,2-1500	3,2	1500	220	1000	ЗЛМ-2,0-1500-220	210

Особенности подготовки

Как сделать простую деревянную лестницу своими руками, если ты новичок? С этим вопросом, в той или иной степени сталкиваются все начинающие мастера. Так вот, сначала разбираемся в том, какая конструкция нужна, потом рассчитывает элементы и параллельно изучаем профессиональную терминологию.

Перед тем как самому сделать деревянную лестницу, убедитесь, что вам это сооружение по плечу, а главное по карману

Виды деревянных лестниц

Винтовая лестница – как при расчетах, так и в процессе возведения для любителя винтовая конструкция считается самой сложной, если вы абсолютный новичок, то здесь лучше пригласить профессионала;

Винтовая деревянная лестница считается самой сложной в сборке

Маршевая лестница – здесь мы имеем дело с прямолинейным маршем, эти конструкции еще называют лестничными пролетами. Высота и ширина марша зависят от индивидуальных особенностей помещения, но сам по себе он прямой, без поворотов и изгибов. Для любителя, самый лучший вариант;

Самым доступным вариантом для любителя считается сооружение одномаршевой конструкции

Поворотные лестницы – в данном случае имеются в виду прямолинейные конструкции с одним или несколькими поворотами. С виду они кажутся сложными, но в действительности, если вы разберетесь, как сделать деревянную лестницу с одним маршем, то соединить несколько маршей через площадки будет несложно.

Любителю лучше монтировать поворотные конструкции через площадку

Профессиональная терминология

Без знания специальных терминов вам будет очень тяжело получить совет от мастера или объяснить продавцу в магазине, что именно вам нужно.

Расчет деревянной лестницы

В сети сейчас достаточно калькуляторов для расчета лестниц, но если доступа к интернету под рукой не оказалось, можно все прикинуть своими руками. Как рассчитать деревянную лестницу мы рассмотрим на примере.

Таблица соотношения величин ступеней, подступенков и наклона конструкции

• Замеряем расстояние между чистовым полом первого и второго этажей, предположим у нас получилось 2850 мм;
• Для расчета ступеней нам необходима высота подступенка. По правилам она составляет 15 – 20 см, мы возьмет 17 см. После чего делим 285 см, на 17 и у нас выходит 16,76;

• Для расчета глубины ступени существует 2 формулы – 2а+в= 64см, или другой вариант а+в= 47см. ( а – высота подступенка, в – глубина проступи);
• По нормам глубина проступи составляет 22 – 40 см. Подставляем наши 17 см подступенка и по формулам высчитываем. В нашем случае глубина проступи получится 30 см (с округлением);

Ориентировочные величины наклонов лестниц в разных помещениях

Замечено, что определенные соотношения величин конструкции дают весьма комфортную в эксплуатации лестницу
