Зубчатая муфта

Область применения

Определенные эксплуатационные характеристики во многом влияют на область применения устройства. Зубчатая муфта получила широкое распространение в машиностроительной области. Среди особенностей применения отметим следующее:

  1. Устанавливается для связи горизонтальных валов, расположенных на одной оси.
  2. Основное предназначение заключается в передаче крутящего момента, который варьирует в пределе от 1000 до 6300 Нм.
  3. Смещение может быть угловым или радиальным, а также осевым.
  4. Рекомендуемая рабочая температура составляет не более 120 градусов Цельсия. При этом в продаже встречаются различные климатические варианты исполнения, что также нужно учитывать.
  5. При производстве учитываются установленные стандарты в ГОСТ.

В машиностроительной отрасли требуются различные варианты исполнения зубчатой муфты, рассматриваемый характеризуется определенными эксплуатационными свойствами. Зубчатая муфта производится с учетом установленных стандартов в технической документации.

Основные параметры и размеры

Расчет зубчатой муфты выполняется в соответствии с тем, каких результатов нужно достигнуть в случае создания механизма. Встречаются следующие варианты этой детали:

  1. С промежуточным элементом.
  2. С разъемной обоймой.
  3. Не разъемной обоймой.

Рассматривая зубчатая муфта чертеж уделяется внимание также тому, каких видов изготавливается втулка. Наибольшее распространение получили следующие варианты исполнения:

  1. С отверстием цилиндрического типа при коротком конце вала.
  2. С отверстием конической формы для короткого вала.

Некоторые производители также изготавливают рассматриваемую деталь под заказ для других форму валов. Именно поэтому не возникает трудностей с подбором наиболее подходящего варианта исполнения. Размеры ГОСТ стандартизированы, что существенно упрощает поставленную задачу по выбору наиболее подходящей зубчатой муфты.

Основными параметрами, которые указываются в технической документации, считаются следующие:

Номинальный крутящий момент

Эта характеристика считается наиболее важной, она указывается для всех вариантов исполнения, так как она определяет возможность эксплуатации зубчатой муфты в тех или иных условиях. Расчет показателя проводится исключительно с учетом постоянной эксплуатации под высокой нагрузкой.
Диаметральные размеры также являются определяющими. Они могут варьировать в достаточно большом диапазоне, что позволяет подобрать наиболее подходящий вариант исполнения

При изготовлении учитывается то, насколько размеры могут отклоняться от установленных значений, после закалки ТВЧ он составляет 0,03 мм.
Линейные размеры учитываются при проведении самых различных расчетов. Они указываются в нормативной документации.
Частота вращения вала считается определяющей характеристикой. Все механизмы и устройства создаются с учетом допустимой частоты вращения.
При расчетах учитывается динамический момент.
Указывается масса всех зубчатых муфт. Она может зависеть от размеров, а также типа применяемого материала при изготовлении.

Они могут варьировать в достаточно большом диапазоне, что позволяет подобрать наиболее подходящий вариант исполнения. При изготовлении учитывается то, насколько размеры могут отклоняться от установленных значений, после закалки ТВЧ он составляет 0,03 мм.
Линейные размеры учитываются при проведении самых различных расчетов. Они указываются в нормативной документации.
Частота вращения вала считается определяющей характеристикой. Все механизмы и устройства создаются с учетом допустимой частоты вращения.
При расчетах учитывается динамический момент.
Указывается масса всех зубчатых муфт. Она может зависеть от размеров, а также типа применяемого материала при изготовлении.

Все приведенные выше параметры можно встретить в специальных таблицах, что существенно упрощает задачу по выбору наиболее подходящей зубчатой муфты.

Муфты зубчатые тип МЗ ГОСТ 5006-55 (50895-96)

Муфты зубчатые (МЗ) –представляют собой механический узел, который предназначен для компенсации разных типов смещений валов, а также для передачи энергии вращения от одного вала к другому. Такой результат возможен благодаря использованию зубчатого зацепления,имеющего боковой зазор, а также возможности смещения по своей оси сопряженных зубьев. При этом зубья имеют сферическую внешнюю поверхность и бочкобразную форму.

Функции зубчатых муфт частично такие же как у карданных передач, но муфта, обычно, может компенсировать не большие углы (4-5 градусов) смещения, по сравнению с передачейкарданной. Кроме этого, указанные муфты могут обеспечивать передачу большего вращающего момента чем карданные передачи, но при этом им присуща повышенная вибрация.

Для применения зубчатых муфт общего машиностроительного применения, которые изготавливаются с целью соединения угловых валов с соосными, существуют государственные стандарты, предусмотренные ГОСТом 5006-94 и ГОСТом Р 50895-96. Такой стандарт применяется только для муфт, что используются для компенсации осевых и радиальных смещений при передаче вращения в рамках 1000-63000 Н*м.

Практика эксплуатации муфт зубчатых показывает, что основной причиной выхода из строя таких узлов является износ зубьев.

Поэтому для увеличения износостойкости и получения их большей твердости зубья муфт подвергают термической обработки. Степень обработки зависит от функциональных особенностей составляющих частей муфты, а также ее назначения.

Копейский механический завод «Горняк» изготовляет муфты зубчатые, что характеризуются стойкостью к высоким нагрузкам, применяются в широких диапазонах вращающих моментов и угловых скоростей.

Производимые на КМЗ «Горняк» зубчатые муфты имеют максимальный допустимый перекос осей втулок, что не превышает 130º (при нулевом смещении осей)

Копейский механический завод «Горняк» также выпускает и другие типы муфт зубчатых, таких как МЗП и МУВП.

Муфты МЗП полностью соответствуют ГОСТу 50895-69.МЗПиспользуются в случае, когда предусмотрено наличие промежуточного вала, с целью соединения горизонтальных одноосных валов. Их отличием является то, что полумуфта,что состоит из втулки и зубчатой обоймы, заменена на фланцевую полумуфту с запрессованным валом.

Муфты МУВП полностью соответствуют ГОСТу 21424 и применяютсяприсоединенияходноосных валов. Они используются при необходимости передачивращающего момента в диапазоне 6,3 – 16000 Нхм. Благодаря таким муфтам уменьшаются динамические нагрузки, при радиальных, угловых и осевых смещениях валов.Подобные муфты имеют очень мягкий пуск, что обеспечивается прорезиненными пальцами. Кроме этого, МУВП муфты способны заменить муфты ЗМ в механических устройствах, которые предназначены для подъема и перемещенияразнообразныхгрузов.

Зубчатые муфты всех видов, производимые на КМЗ «Горняк», изготавливаются с высококачественного сырья и заготовок, поэтому мы наш завод гарантирует долгую и надежную работу наших изделий.

Чтобы заказать зубчатые муфты на нашем заводе или узнать более детальную информацию о нашей продукции, а также по вопросам доставки, звоните по телефону, указанному на сайте.

Муфты зубчатые тип МЗ ГОСТР 50895-96 (5006-83):

В продаже встречается просто огромное количество вариантов исполнения различных муфт, все они характеризуются своими определенными достоинствами и недостатками. Специфическим предложением можно назвать зубчатую муфту. Был разработан целый набор технической документации, который должен учитываться.

10 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

10.1 Перед монтажом муфту необходимо расконсервировать. Монтаж муфты следует производить с использованием монтажных приспособлений в условиях, когда исключено загрязнение, повреждение деталей муфт. Точность установки соединяемых валов в соответствии с требованиями 4.5 настоящего стандарта и требованиями конструкторской документации на устанавливаемые муфты.

10.2 При монтаже муфты следует обеспечить свободный доступ для залива смазки, возможность сбора сливаемой смазки, контроль смазки и затяжки гаек.

10.3 При монтаже втулки с валом сопрягаемые поверхности следует смазывать солидолом по ГОСТ 4366.

10.4 При монтаже контрольные метки на парных втулках и обоймах должны совпадать.

10.5 В муфту следует заливать смазку в объеме, указанном в паспорте. Смазка должна при работе муфт покрывать полную высоту зубьев.

10.6 Марку смазки в зависимости от температурного режима следует выбирать по таблице 3.Допускаются другие марки смазки с характеристиками не ниже, чем у приведенных в таблице 4.

Таблица 4

Диапазон температур, °С

Марка смазки

Примерные сроки замены смазки

основная

заменяющая

От минус 40 до плюс 20

ТС-10 по ГОСТ 23652

В новых муфтах первую замену масла производят через 100-150 ч работы; последующие замены масла производят через 2000-2500 ч работы

От плюс 20 до плюс 80

ИТП-300 ИГП-38 по ГОСТ 26191

И-50А по ГОСТ 20799 с присадкой ДФ-11 (3…5%), при температуре выше 50 °С допускается применение смазки УНИОЛ-2 ГОСТ 23510

От плюс 80 до плюс 120

ИПП-20 по ГОСТ 26191

ИТП-300 по ГОСТ 26191

Купить муфты МЗ и МЗП в компании «Эл-Кран»

Если Ваш специалист, после тщательного осмотра вышедшей из строя муфты, квалифицирует, что она не подлежит ремонту, а требует полной замены, наша компания готова в срок до 10-ти рабочих дней произвести поставку данной запчасти. Гарантийный срок эксплуатации муфты — один год со дня ввода в эксплуатацию. Порядок исчисления гарантийного срока — по ГОСТ 22352-77.

Если есть сведения об условном обозначении муфты, требующей замены, — это поможет купить муфту зубчатую, ускоряя процесс подборки новой.

То же, типа 2, с диаметром посадочных отверстий во фланцевых полумуфтах 55 мм:Муфта 2-4000-50-55-1У2 ГОСТ Р 50895-96

То же, типа 3 с индексом С:Муфта ЗС-4000-50-1У2 ГОСТ Р 50895-96

Устройство и принцип работы некоторых муфт

Примером нерасцепляемых муфт являются так называемые глухие муфты. По характеру работы их относят к жестким муфтам. Глухие муфты соединяют соосные валы в одну жесткую линию. Наиболее распространенными глухими муфтами являются втулочные и фланцевые муфты.

Рис. 32. Втулочные муфты: а – крепление втулки 1 штифтами 2; б – крепление втулки 1 шпонками 3 и фиксация винтом 2

Втулочная муфта представляет собой втулку, надеваемую на концы валов и закрепляемую на них штифтами (рис. 32 а), шпонками (рис. 32 б) или шлицами. Эти втулки имеют простую конструкцию, малые габариты и низкую стоимость. Прочность таких муфт определяется прочностью штифтов и шпонок.

Фланцевая муфта (рис. 33) состоит из двух полумуфт с фланцами, стянутыми болтами. Фланцевые муфты могут передавать большие моменты, достаточно надежны в работе.

Жесткие компенсирующие муфты предназначены для соединения валов с компенсацией различного рода смещений (рис. 34 а — радиальных, б — осевых, в — угловых), появляющихся вследствие неточности изготовления и монтажа.

В качестве примера таких муфт рассмотрим зубчатую компенсирующую муфту. Она состоит (рис. 35) из двух обойм 1 с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок 2, насаживаемых на концы валов. Обоймы соединены между собой болтами.

Рис. 35 Зубчатая муфта

Основная часть упругих муфт — упругий элемент (неметаллический или металлический), смягчающий толчки и удары, защищающий от крутильных колебаний.

Наиболее широко применяемая упругаявтулочно-пальцевая муфта (МУВП) состоит из двух полумуфт (рис. 36), в одной из которых в конических отверстиях закреплены соединенные пальцы с надетыми гофрированными резиновыми втулками.

Рис. 36. Втулочно-пальцевая Рис. 37. Муфта упругая с

муфта торообразной оболочкой

Упругая муфта с горообразной оболочкой состоит из двух полумуфт (рис. 37), упругой оболочки, по форме напоминающий автомобильную шину, и двух колец, зажимающих с помощью винтов оболочку. Эта муфта обладает высокими упругими и демпфирующими свойствами, обеспечивает шумо- и электроизоляцию узлов привода.

Примером сцепных (управляемых) муфт могут служить кулачковые (рис. 38) и фрикционные (рис. 39) муфты.

Рис. 38. Схема кулачковой муфты

Кулачковая муфта состоит из двух полумуфт с кулачками на торцевых поверхностях. Для переключения муфты одна полумуфта передвигается вдоль вала на направляющей шпонке или шлицах с помощью механизма управления муфтой. При включении кулачки одной полумуфты входят во впадины другой, создавая жесткое сцепление.

Рис. 39. Схемы фрикционных муфт

Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу при любых скоростях. Передача крутящего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения фрикционные муфты делятся на дисковые (рис.39 а), конусные (рис. 39 б) и цилиндрические (рис. 39 в)

Самоуправляемые муфты предназначены для автоматического сцепления и расцепления валов при изменении заданного режима работы машины. Примером самоуправляемых муфт могут служить предохранительные муфты.

Предохранительная пружинно-кулачковая муфта по конструкции аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной с помощью пружины. При перегрузке сила на гранях кулачков становится больше прижимного усилия пружины и муфта многократно прощелкивает кулачками, подавая звуковой сигнал о перегрузке.

Рис. 40 Предохранительная

муфта со срезным штифтом

Существуют такжепредохранительные муфты с разрушающимся штифтом. На рис. 40 изображена такая предохранительная муфта. В ней при перегрузке штифт 3 срезается кромками стальных закаленных втулок 4, установленных в полумуфтах 1 и 2. Для возобновления работы машины вывинчивают пробку и срезанный штифт заменяют новым. Иногда в муфте ставится два срезных штифта.

Дата добавления: 2016-12-16 ; просмотров: 5327 ;

Самодельная соединительная муфта

Для существенного снижения затрат рассматривается возможность использования самодельной конструкции. Среди особенностей выделим следующие моменты:

  1. Для создания самодельной конструкции требуется звездочка, которая может быть снята с коленчатого вала двигателя внутреннего сгорания.
  2. Передача вращения осуществляется при помощи цепи. За счет применения стали при изготовлении этого изделия существенно повышается прочность.
  3. Подключение осуществляется за счет двух полумуфт. При этом звездочка должна распиливаться пополам. На каждую полумуфту будет навариваться обрезанная часть звездочки.
  4. Крепление полумуфты осуществляется при помощи болтов. Однако, подобный способ соединения не рекомендуется в случае, если оказываемая нагрузка существенная. Фиксация разъемных элементов обеспечвается за счет шпонки при передаче большого усилия.

Приведенная выше информация указывает на то, что подобное изделие может быть изготовлена при применении подручных материалов. При этом полученное устройство устанавливается для передачи высокого крутящего момента.

Зубчатая муфта.

Простейшая зубчатая муфта показана на (рис. 2, а). Полумуфты ее представляют собой зубчатые колеса с зубьями эвольвентного зацепления и одинаковым числом зубьев; одна из полумуфт — с наружными зубьями, другая — с внутренними. Так же как и в кулачковой, одна из полумуфт соединена с валом неподвижно (на рис. 2, а — правая), а другая полумуфта (левая) с помощью отводки может перемещаться вдоль вала, в результате чего полумуфты и соответствующие валы сцепляются или расцепляются.

Рис. 2

Зубчатая муфта более сложной конструкции представлена на (рис. 2, б). Муфта предназначена для поочередного включения шестерен 1 и 6. Она состоит из

  • подвижной обоймы 3 с внутренними зубьями, управляемой с помощью отводки;
  • неподвижной полумуфты 4 с наружными зубьями, которая находится в постоянном сцеплении с обоймой и соединена с валом шлицами;
  • двух одинаковых неподвижных полумуфт 2 и 5 с наружными зубьями, каждая из которых изготовлена как одно целое со своей шестерней.

синхронизаторыфрикционные муфты

Синхронизатор простейшей конструкции для зубчатой муфты (рис. 2, б) состоит из двух конусных муфт. Наружные подвижные полумуфты 10 и 8 этих муфт соединены с обоймой 3, а внутренние неподвижные полумуфты 11 и 7 выполнены как одно целое с полумуфтами 2 и 5 зубчатой муфты. При осевом перемещении в ту или другую сторону обоймы 3 через шестерню 4 передает от отводки осевую силу конусной полумуфте 11 или 7. А так как полное включение фрикционной муфты происходит не сразу, а плавно, то происходит выравнивание угловых скоростей полумуфт зубчатой муфты.

После преодоления сопротивления пружины фиксатора обоймы и смещения фиксирующих шариков 9 внутрь муфты при дальнейшем перемещении обоймы включается зубчатая муфта.

Основные параметры и размеры

Расчет зубчатой муфты выполняется в соответствии с тем, каких результатов нужно достигнуть в случае создания механизма. Встречаются следующие варианты этой детали:

Рассматривая зубчатая муфта чертеж уделяется внимание также тому, каких видов изготавливается втулка. Наибольшее распространение получили следующие варианты исполнения:

  1. С отверстием цилиндрического типа при коротком конце вала.
  2. С отверстием конической формы для короткого вала.

Некоторые производители также изготавливают рассматриваемую деталь под заказ для других форму валов. Именно поэтому не возникает трудностей с подбором наиболее подходящего варианта исполнения. Размеры ГОСТ стандартизированы, что существенно упрощает поставленную задачу по выбору наиболее подходящей зубчатой муфты.

Основными параметрами, которые указываются в технической документации, считаются следующие:

Номинальный крутящий момент

Эта характеристика считается наиболее важной, она указывается для всех вариантов исполнения, так как она определяет возможность эксплуатации зубчатой муфты в тех или иных условиях. Расчет показателя проводится исключительно с учетом постоянной эксплуатации под высокой нагрузкой. Диаметральные размеры также являются определяющими

Они могут варьировать в достаточно большом диапазоне, что позволяет подобрать наиболее подходящий вариант исполнения. При изготовлении учитывается то, насколько размеры могут отклоняться от установленных значений, после закалки ТВЧ он составляет 0,03 мм. Линейные размеры учитываются при проведении самых различных расчетов. Они указываются в нормативной документации. Частота вращения вала считается определяющей характеристикой. Все механизмы и устройства создаются с учетом допустимой частоты вращения. При расчетах учитывается динамический момент. Указывается масса всех зубчатых муфт. Она может зависеть от размеров, а также типа применяемого материала при изготовлении

Диаметральные размеры также являются определяющими. Они могут варьировать в достаточно большом диапазоне, что позволяет подобрать наиболее подходящий вариант исполнения. При изготовлении учитывается то, насколько размеры могут отклоняться от установленных значений, после закалки ТВЧ он составляет 0,03 мм. Линейные размеры учитываются при проведении самых различных расчетов. Они указываются в нормативной документации. Частота вращения вала считается определяющей характеристикой. Все механизмы и устройства создаются с учетом допустимой частоты вращения. При расчетах учитывается динамический момент. Указывается масса всех зубчатых муфт. Она может зависеть от размеров, а также типа применяемого материала при изготовлении.

Все приведенные выше параметры можно встретить в специальных таблицах, что существенно упрощает задачу по выбору наиболее подходящей зубчатой муфты.

Требования безопасности и охраны окружающей среды

Муфта зубчатая, как и другие варианты исполнения, должна эксплуатироваться исключительно с учетом определенных правил безопасности. Они следующие:

  1. Трещины на поверхности втулки или обоймы считаются недопустимым дефектом. Кроме этого, не должны разрушаться крепежные изделия.
  2. Если частота вращения более 50% указанного в таблице стандарта, то должны устанавливаться варианты исполнения версии с индексом С. Этот момент считается обязательным.
  3. Рассматриваемый элемент механизма защищается при помощи кожуха. При этом исключается вероятность контакта с человеком.
  4. Непосредственное обслуживание проводится только при снятой нагрузке и отключении привода.

Кроме этого, не допускается вытеснения смазывающего вещества на момент эксплуатации. Это связано с тем, что при работе без смазки поверхность быстро изнашивается.

6 КОМПЛЕКТНОСТЬ

6.1 Муфты комплектуют в соответствии с таблицей 3.

Таблица 3

Элемент, входящий в комплект

Количество элементов, входящих в комплект, для муфт типов

1

2

3

Втулка

2

2

2

Обойма

2

2

1

Фланцевая полумуфта

2

Уплотнение

2

2

2

Пробка

2

2

1

Болты, шайбы, гайки

По числу отверстий в обоймах

6.2 К муфте должен прилагаться паспорт, в котором указывают наименование (товарный знак) предприятия-изготовителя, почтовый адрес и номер телефона, условное обозначение муфты по настоящему стандарту, порядковый номер муфты, месяц и год выпуска, объем вводимой в муфту смазки. К паспорту прилагают свидетельство о приемке и консервации муфт.

7 ПРАВИЛА ПРИЕМКИ

7.1 Муфты подвергают следующим видам испытаний: приемо-сдаточным, периодическим, типовым, сертификационным.

7.2 Приемо-сдаточные испытания

7.2.1 Каждую муфту подвергают внешнему осмотру на соответствие требованиям 4.2, 4.5, 4.22. Измерению размеров по требованиям 3.4, 4.3, 4.4, 4.14, 4.16, 4.17, 4.18 (в части угла конусности поверхности А), 4.19, проверке на соответствие требованиям 5.6 (после заливки смазки) подвергают 10% муфт от партии, но не менее пяти штук.

7.2.2 Каждую муфту с индексом С подвергают испытанию на соответствие требованиям безопасности 5.2 без нагрузки при частоте вращения не менее 130% от допускаемой частоты вращения в течение не менее 2 мин в каждую сторону вращения. Далее муфту подвергают испытанию под нагрузкой номинальным крутящим моментом при том же значении частоты вращения не менее 5 мин в каждую сторону вращения (требования пункта являются обязательными с 01.01.98).После испытаний муфту вновь подвергают внешнему осмотру на соответствие требованиям 4.22, 4.25, 5.6 и измерению размеров по требованиям 3.4 (только размеры и ), 4.16.

7.3 Периодические испытания

7.3.1 Периодические испытания проводят не реже одного раза в три года.

7.3.2 Количество муфт каждого типоразмера, подвергаемых испытаниям, должно быть не менее пяти.При выпуске нескольких однотипных различных размеров муфт допускается подвергать испытаниям отдельные несоседние типоразмеры, представляющие весь ряд, но не менее 25% от общего числа типоразмеров, входящих в ряд.При применении единых материалов и единого технологического процесса для изготовления муфт допускается испытание по 7.3.3 проводить на одном типоразмере-представителе всего ряда муфт по стандарту.Допускается указанные испытания проводить в эксплуатации при соблюдении предусмотренных стандартом условий эксплуатации.

7.3.3 При периодических испытаниях проверяют:обеспечение передачи номинального крутящего момента при длительной работе с постоянной нагрузкой одного направления при наибольшей допустимой частоте вращения муфты в течение срока не менее 10% от 90%-ного ресурса, указанного в 4.23, при этом проверяют обеспечение требований 5.2 и 5.6;обеспечение требований ГОСТ 15150 для соответствующих климатических исполнений и категорий муфт.

7.4 Типовые испытания

7.4.1 Типовые испытания проводят при изменении конструкции, материалов или технологии, если эти изменения могут оказать влияние на изменение основных параметров и эксплуатационных показателей муфт.

7.4.2 Испытаниям должно быть подвергнуто не менее десяти муфт проверяемого типоразмера.

7.4.3 Испытания проводят по 7.2.2 и 7.3.3.

7.5 Если при периодических и типовых испытаниях хотя бы одна муфта оказалась не соответствующей установленным требованиям, то следует проводить повторные испытания на удвоенном количестве муфт.Результаты повторных испытаний являются окончательными.

7.6 При контрольной проверке качества полумуфт и соответствия их показателей требованиям настоящего стандарта должны применяться следующие правила отбора проб: внешний осмотр – вся партия; проверка основных размеров – 5% от партии, но не менее 5 шт.

7.7 Сертификационные испытания

7.7.1 Сертификационные испытания проводят с целью установления соответствия характеристик муфт требованиям настоящего стандарта или других нормативных документов.

7.7.2 Муфты, подвергаемые испытаниям, должны соответствовать чертежам и вышеуказанным нормативным документам.

7.7.3 Сертификационные испытания должны проводиться испытательной лабораторией, аккредитованной на право проведения сертификационных испытаний муфт данного типа по требуемому набору параметров.

7.7.4 Основными видами сертификационных испытаний муфт данного типа являются испытания по требованиям безопасности 5.2 и 5.6, осуществляемые по 7.2.2, 7.3.3.

7.7.5 Объем и порядок выборки муфт каждого типоразмера, продолжительность, условия сертификационных испытаний, не установленные настоящим стандартом, устанавливает орган по сертификации с учетом отраслевых и заводских нормативных документов.

Шлицы — госты, обозначения

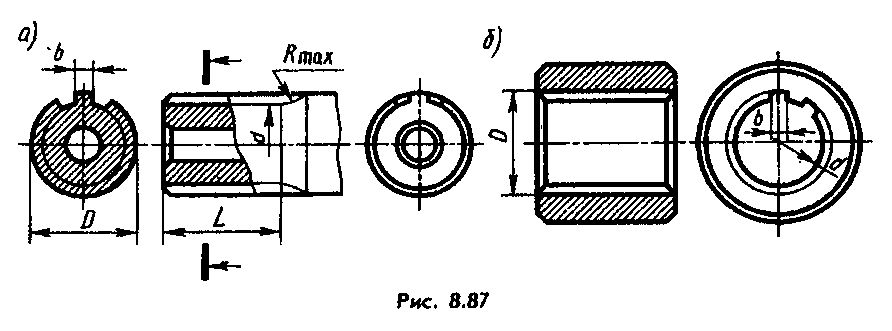

Шлицевые соединения называют многошпоночными, в нем шпонки выполнены как одно целое с валом, что позволяет передавать большие крутящие моменты по сравнению со шпоночным соединением

Кроме того, шлицевое соединение хорошо обеспечивает взаимное центрирование втулки (колеса) и вала, что очень важно для валов с большим числом оборотов

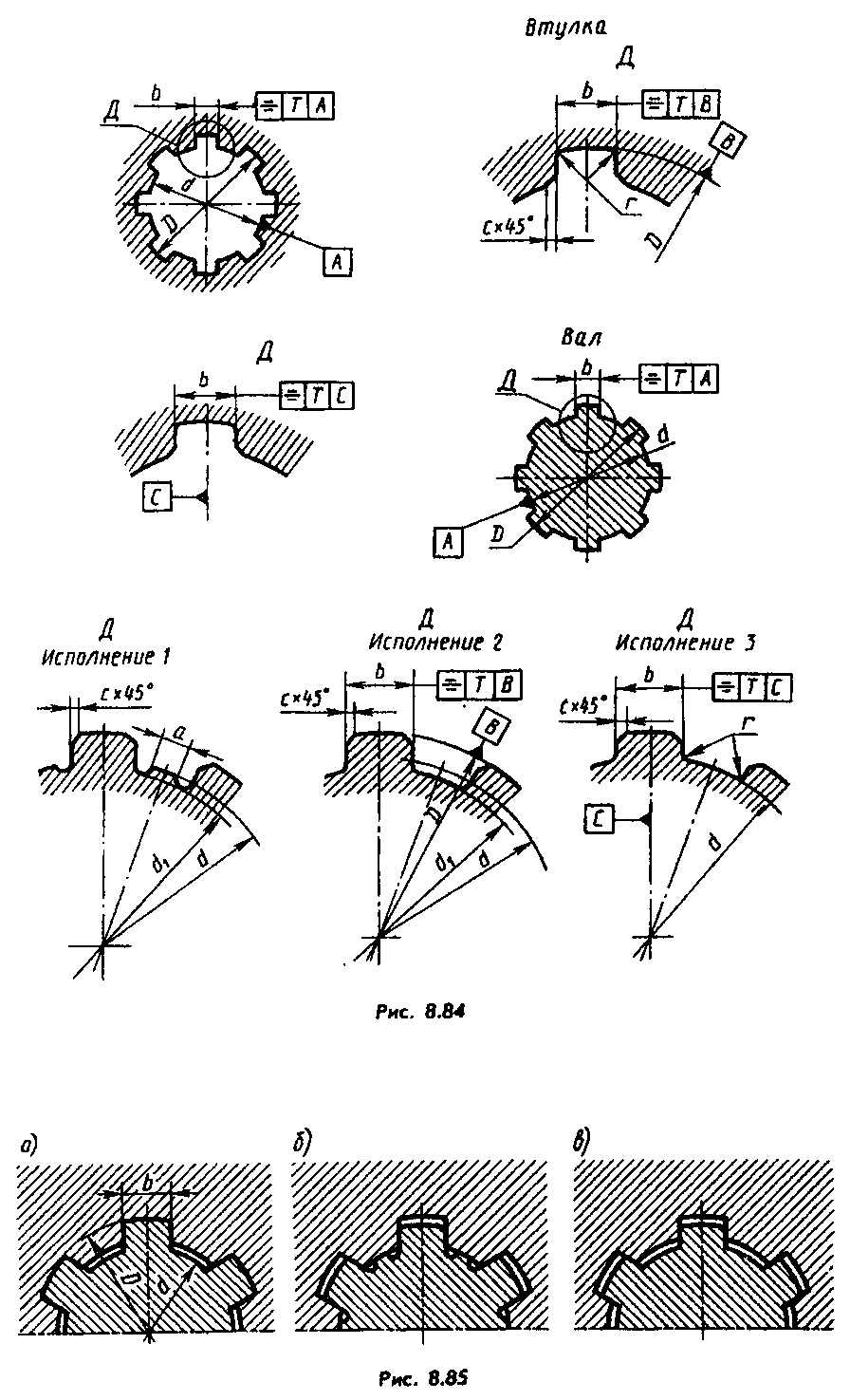

Стандартизованы соединения с прямобочным и эвольвентным профилем зубьев. Наиболее широко применяют первое соединение.Размеры прямобочных шлицевых соединений установлены ГОСТ 1139—80* (СТ СЭВ 187—75 и 188—75), предусматривающим три исполнения — 1, 2, 3 и три серии соединения — легкую, среднюю и тяжелую.Основные параметры: число зубьев z, внутренний диаметр d, наружный D, ширина зуба b (рис. 8.84). Для легкой и средней серии z=6, 8, 10, для тяжелой — 10, 16 и 20.Поверхности зубьев вала и втулки могут соприкасаться (центрироваться) по внешнему диаметру D (с образованием зазора по внутреннему диаметру, рис. 8.85, а), по внутреннему диаметру d (с образованием зазора по наружному диаметру, рис. 8.85, б) и боковыми сторонами зубьев (с образованием зазоров по наружному и внутреннему диаметрам, рис. 8.85, в).Обозначение втулки при центрировании по внутреннему диаметру d:d — 8X36H7X40H12X7D9, где d— указывает вид центрирования; 8 — число зубьев; 36 — внутренний диаметр с полем допуска Н7; 40 — наружный диаметр с полем допуска HI2; 7 — ширина зуба с полем допуска D9; то же, для вала d—8X36e8X X40a11X7f8, где е8, all и f8 — поля допусков d, D, b соответственно.В обозначении не отражается исполнение зуба — A, В или С (приводится на рабочем чертеже или решает технолог), а серию (устанавливает на основе расчета конструктор) определяют значения z, d и D; в данном примере числа 8, 36 и 40 относятся к легкой серии.

На учебных чертежах обычно ограничиваются указанием числа зубьев, размеров внутреннего и наружного диаметров и ширины зуба: 8X36X40X7.Шлицевое эвольвентное соединение с углом профиля 30° (ГОСТ 6033—80*) предусматривает основное центрирование по боковым поверхностям зубьев (рис. 8.86) и допускаемые — по наружному или внутреннему диаметрам.Основные параметры: номинальный диаметр D, модуль т и число зубьев z. Примеры обозначений:

  • соединения — 50X2X9H/9g ГОСТ 6033—80;
  • втулки — 50X2X9 Н ГОСТ 6033—80;
  • вала — 50X2X9g ГОСТ 6033—80,

где 50 — номинальный диаметр, 2 — модуль, 9Н и 9g — поля допусков. Число зубьев не указывают, так как оно определено значениями D и т. Вид центрирования (в примере — по боковым поверхностям зубьев) определен значениями полей допусков.

На учебных чертежах обычно ограничиваются указанием D, т и обозначением стандарта.Шлицевые соединения изображают согласно ГОСТ 2.409—74* (СТ СЭВ 650—77) упрощенно, как показано на рис. 8.87, а (на валу), рис. 8.87,6 (в отверстии) и рис. 8.88 (в соединении). В изображениях эвольвентных соединений добавляют делительную окружность, как на рис. 8.88.

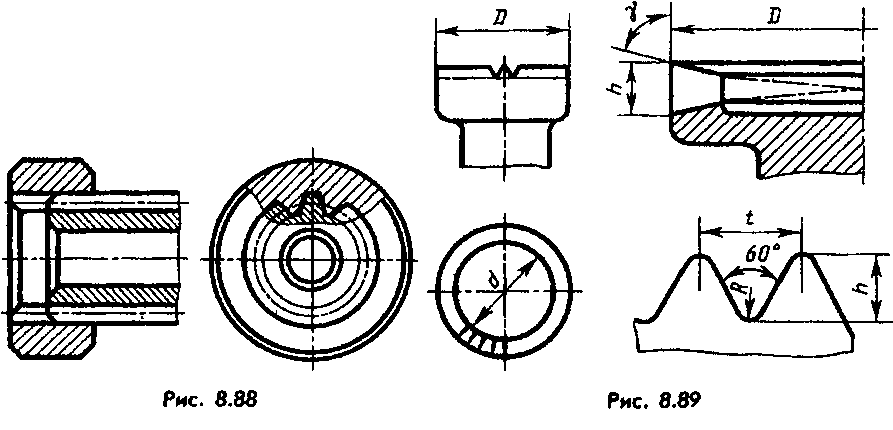

На чертежах, содержащих нестандартизованные шлицевые соединения (например, с треугольным профилем зуба), помещают изображение профиля зуба с впадинами (шлицами) со всеми необходимыми сведениями (рис. 8.89).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ

5.1 Общие требования безопасности – по ГОСТ 12.2.003 и ГОСТ 12.3.002.

5.2 Не допускается появление трещин на втулках и обоймах или их разрушение (кроме зубьев) и разрушение крепежных изделий у всех муфт в течение 90%-ного ресурса.

5.3 При частотах вращения, равных или более 50% значения допускаемой частоты вращения, указанной в таблице 1 настоящего стандарта, должны применяться только муфты с индексом С (требования пункта являются обязательными с 01.06.97).

5.4 При эксплуатации муфты должны быть защищены предохранительными кожухами. Допускается защитные кожухи не устанавливать, если во время работы муфт исключен контакт с людьми.

5.5 При технических осмотрах, обслуживании и ремонтах муфт с валов должна быть снята нагрузка, а привод отключен.

5.6 Не допускается вытекание смазки из муфт. При работе муфты допускается образование масляной пленки (без каплеобразования) в местах соединения по ГОСТ 8752.

Комплектность поставки

Обычно в базовый комплект поставки промышленной кулачковой муфты с механическим приводом входят две полумуфты, зубчатый венец в сборе, упаковка и документация.

В качестве дополнительной опции предлагается установочный винт, облегчающий монтаж устройства на оборудование. Если кулачковая муфта оснащена электромагнитным или гидравлическим приводом, добавляется монтажная схема для подключения к гидравлике или электрической схеме агрегата.

На заводе изготовителе муфту собирают и испытывают на тестовом стенде, о результатах делают отметку в отгрузочном паспорте изделия.

Транспортирование и хранение

К процедуре хранения и транспортировки предъявляют достаточно очень много самых разных требований, которые должны предусматриваться. Они смотрятся так:

  1. Перевозка проходит в разборном виде, что дает возможность избежать значительных деформирований.
  2. Для хранения делают упаковки с особыми качествами.
  3. Упаковка может пропитываться специализированным составом, который намного повышает степень ее защиты от влияния внешней среды.
  4. При перевозке в контейнерах с щитами разрешается кладка зубных муфт без упаковки.

Необходимо помнить про то, что к каждому изделию должна прилагаться техдокументация, в которой указываются важные параметры.

ПРИЛОЖЕНИЕ Г (рекомендуемое). Конструкция и размеры уплотнения

ПРИЛОЖЕНИЕ Г(рекомендуемое)

Рисунок Г.1

Таблица Г.1

Размеры в миллиметрах

Номи- нальный крутящий момент, Н·м

Масса, кг, не более

1000

55

64

80

90

65

79

82

72

78

2

3

0,5

12±0,3

0,15

1600

75

84

100

110

85

99

102

92

98

0,20

2500

80

90

110

120

92

108

112

100

106

1,0

0,21

4000

90

105

125

135

107

123

127

115

121

0,22

6300

100

125

149

160

127

147

152

137

146

3

4

15±0,4

0,31

10000

140

151

175

185

153

173

177

163

172

0,35

16000

170

178

206

215

181

203

208

192

204

1,5

0,40

25000

195

207

243

250

210

240

245

225

239

4

6

0,60

40000

225

245

292

310

248

288

294

268

286

6

8

2,0

18±0,6

0,65

63000

280

296

344

360

300

340

346

320

340

0,80

РОССТАНДАРТ ФA по техническому регулированию и метрологии НОВЫЕ НАЦИОНАЛЬНЫЕ СТАНДАРТЫ: www.protect.gost.ruФГУП СТАНДАРТИНФОРМ предоставление информации из БД “Продукция России” : www.gostinfo.ruФА ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ система “Опасные товары” : www.sinatra-gost.ru

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
