Динамометр ДПУ-2-2. Технические характеристики

Устройство и принцип работы

Прибор включает в себя:

Две подвижных серьги, каждая из которых оканчивается крючковым захватом.
Несущую балку, которая воспринимает внешнюю растягивающую нагрузку.
Полированный стержень, изготавливаемый из сплава с минимальным значением коэффициента линейного расширения.
Циферблат, проградуированный на единицы силы. Шкала имеет два диапазона измерения.
Стрелку-указатель.
Тарированную пружину растяжения.
Металлический корпус.

Как и любой из типов механических динамометров, прибор ДПУ-2-2 в качестве устройства для измерения нагрузки использует стальную пружину. Она помещается между несущей балкой и зажимом полированного стержня, и воспринимает полную нагрузку, прилагаемую к этому стержню.

В общем случае прогиб кольца прямо пропорционален приложенной нагрузке, которая может быть зарегистрирована двумя способами:

Непосредственно на измерительной шкале при помощи стрелки, жёстко соединённой со стержнем;
На миллиметровой бумаге, которая прикрепляется к вращающемуся измерительному барабану (потребуется механическое увеличение масштаба) на бумаге, прикрепленной к вращающемуся барабану.

Наличие барабанного записывающего устройства обязательно для динамометров стационарного типа, поэтому в ДПУ2-2 используется первый принцип.

Точность показаний пружинного динамометра полностью определяется точностью усилия нагрузки, которая воспринимается пружиной, и зависит от упругих свойств материала пружины.

ЦЕНЫ ВКЛЮЧАЮТ В СЕБЯ ГОС. ПОВЕРКУ!

МЫ ГАРАНТИРУЕМ МЕТРОЛОГИЧЕСКОЕ КАЧЕСТВО ПРИБОРОВ С ХРАНЕНИЯ!: Все динамометры с хранения от ООО “МЕГАТОНН” перед отгрузкой проходят внутреннюю метрологическую проверку, государственную поверку, и имеют гарантию 1 год как на новое оборудование.

В комплектацию динамометров с хранения входит: паспорт, заводские адаптеры на растяжение (+доп. комплектация для серий “с крюком”), упаковка (кейс/коробка/ящик), свидетельство о поверке.

Акция на динамометры ДПУ с хранения (красная цена)!

1кН=100кгс (В 90х гг. маркировка на ДПУ менялась, поэтому просим при заказе указывать не только маркировку, но и наибольший предел измерения).

Маркировка	Год выпуска	Наибольший Предел Измерения	Цена деления	Габариты, мм.	Масса, кг.	Цена, руб. с НДС, с поверкой
–		–	–	–	–

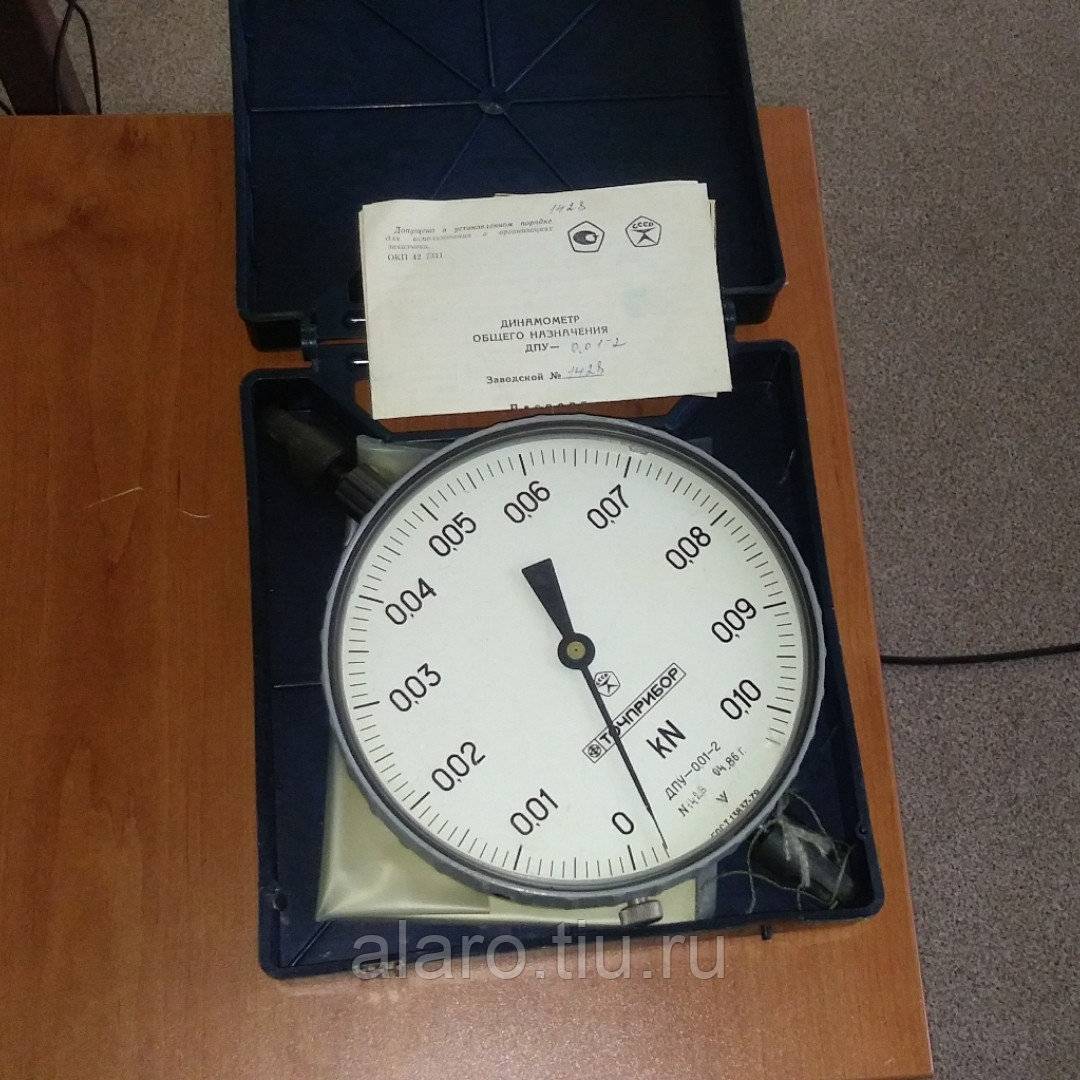

ДПУ-0,01-2	80е	0,1 кН	0,001 кН	345х200х60	1,4	22 100
5029 ДПУ-0,1-2	90е	0,1 кН	0,001 кН	345х200х60	1,4	24 100
–	–	–	–	–	–	–
ДПУ-0,02-2	80е	0,2 кН	0,002 кН	345х200х60	1,5	20 100
5030 ДПУ-0,2-2	90е	0,2 кН	0,002 кН	345х200х60	1,5	24 100
–	–	–	–	–	–	–
ДПУ-0,1-2	80е	1 кН	0,01 кН	345х200х60	1,8	20 700
5031 ДПУ-1-2	90е.	1 кН	0,01 кН	345х200х60	1,8	26 400
–		–	–	–	–	–
ДПУ-0,2-2	80е	2 кН	0,02 кН	345х200х60	1,9	20 700
5032 ДПУ-2-2	90е	2 кН	0,02 кН	345х200х60	1,9	24 100
–	–	–	–	–	–	–
ДПУ-0,5-2	70е	0,5 тс (500 кгс)	5 кгс	345х200х60	2,1	23 400
ДПУ-0,5-2	80е	5 кН	0,05 кН	345х200х60	2,1	24 100
5033 ДПУ-5-2	80-90е	5 кН	0,05 кН	345х200х60	2,1	28 900
–		–	–	–	–	–
ДПУ-2-2	80е	20кН	0,2кН	580х235х170	18	27 000
ДПУ-2-2 В1	80е	20кН	0,2кН	740х235х170	18	29 700
9016 ДПУ-20-2	80-90е	20 кН	0,2 кН	580х280х150	10	30 000
5156 ДПУ-20-2	90е	20 кН	0,2 кН	435х200х70	5	29 700
–	–	–	–	–	–	–
ДПУ-5-2	80е	50кН	0,5 кН	660х235х170	25	28 200
9016 ДПУ-50-2	80е-90е	50 кН	0,5 кН	700х280х170	18	31 800
–	–	–	–	–	–	–
ДПУ-10-2	80е	100кН	1кН	680х235х170	26	29 400
9016 ДПУ-100-2	80е-90е	100 кН	1 кН	780х280х200	20	34 800
–	–	–	–	–	–	–
ДПУ-20-2	70е	20 тс	0,2тс	710х355х160	35	42 000
ДПУ-20-2	70е-80е	200 кН	2 кН	710х355х160	35	42 000
ДПУ-200-2	80н-90е	200 кН	2 кН	710х355х160	35	42 000
–	–	–	–	–	–	–
ДПУ-50-2	70е	50 тс	0,5 тс	860х355х180	55	66 000
ДПУ-50-2	70е-80е	500 кН	5 кН	860х355х180	55	66 000 55 000

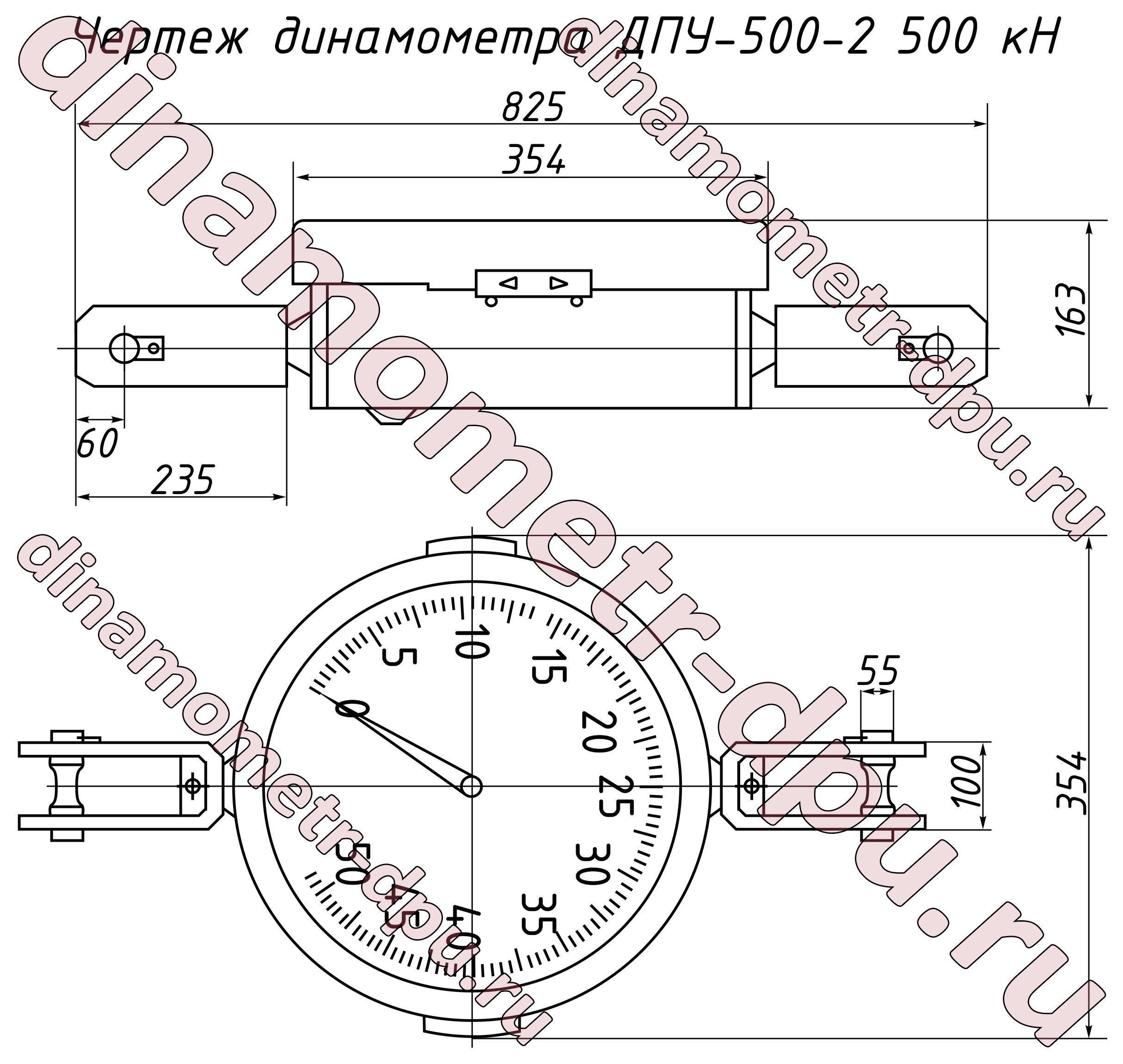

ДПУ-500-2	80е-90е	500 кН	5 кН	860х355х180	55	66 000

Маркировка	НПИ, тс	d., тс	Габариты, мм.	Масса, кг.	№ Госреестра	Цена, руб. с НДС, с поверкой

ДРВ-2М	2	0,02	740х235х170	18	3542-73	29 700
ДРВ-5М	5	0,05	860х235х170	25	3542-73	30 900
ДРВ-10М	10	0,1	880х235х170	26	3542-73	31 800
ДРВ-15М	15	0,1	1015х235х170	38	3542-73	43 200

На главную

Динамометр ДПУ – используется при необходимости контроля статических растягивающих усилий. Основой устройства является пружинный механизм, выдающий полученные значения на круглую шкалу (циферблат).

Динамометр состоит из упругого элемента, отсчетного механизма, циферблата, защищенных устройств, и устройств для приложения силы (серег/скоб).Принцип действия основан на преобразовании действующей на динамометр силовой нагрузки в деформацию упругого элемента силоизмерительного датчика, на котором установлено отсчетное устройство. Деформация упругого элемента приводит во вращение зубчатую пару отсчетного устройства. Прибор работает в горизонтальном и вертикальном положении.

Если требуется ремонт уже имеющегося динамометра ДПУ, подготовка к поверке или профилактическое техническое обслуживание, можете обратиться напрямую к нашему партнеру ООО “МЭД-СЕРВИС”. На странице: ремонт дпу можно ознакомиться с видами производимых работ.

Технические характеристики

Эксплуатационные требования к динамометру ДПУ-2-2 регламентируются ГОСТ 13782-68. В соответствии с ними технологические возможности прибора таковы:

Диапазоны измеряемых усилий: верхний — 200…2000 кг, нижний — 0….200 кг.
Цена основного деления на измерительной шкале, кг – 20.
Точность отсчёта, % — ±2 от измеряемого параметра.
Диаметр окружности отсчётной шкалы, мм – 175.
Габариты прибора (длина×ширина×высота), мм — 525×220×115.
Масса, кг, не выше – 10.

Эксплуатация динамометра ДПУ-2-2 допускается при относительной влажности не выше 80%. Температурный диапазон применения прибора – от минус 10°С до плюс 45°С.

Поверка прибора должна производиться в специальной измерительной лаборатории, которая имеет сертификат соответствия исполняемым услугам. В процессе такой поверки динамометр должен подвергаться внешнему осмотру (на предмет выявления возможных механических повреждений колец, и прочих деталей, воспринимающих внешние нагрузки). Обязательны также проверка работоспособности прибора и измерение усилий при помощи эталонной регистрирующей техники. Результаты поверки должны соответствовать нормам ГОСТ 13837-79.

В частности, прибор считается годным для эксплуатации, если соблюдены следующие условия:

Диапазон измеряемых усилий (или моментов) полностью соответствует значениям, указанным в техническом паспорте.
Инерционность срабатывания измерительной стрелки не превышает ±10 кг.
Измерительная шкала не имеет деформаций и потёртостей.
На обеих серьгах отсутствуют механические повреждения, следы сварки, деформации и трещины.

При единичных отклонениях от указанных факторов динамометр проходит повторную проверку, но, если дефекты подтверждаются, то прибор подлежит выбраковке. При положительном результате поверки на нерабочую часть поверхности ДПУ-2-2 ставится клеймо проверяющей лаборатории или выдаётся сертификат соответствия.

Ручной запайщик пакетов. Обзор устройств

Ультразвуковая ванна. Чистим до блеска

Динамометры с пределами измерений от 20 до 100 кН.

Производство завода “Машприбор” г. Краснодар Гос. реестр

Маркировка после 90х гг. (*Маркировка 90х гг.в.) (Маркировка 70*80х гг.в.**)

– ДПУ-20-1 (*9016 ДПУ-20-2) (ДПУ-2-2**)

– ДПУ-50-1 (*9016 ДПУ-50-2) (ДПУ-5-2**)

– ДПУ-100-1 (*9016 ДПУ-100-2) (ДПУ-10-2**)

имеют погрешность +-1% и предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от -5°С до +35°С и относительной влажности не более 80%. Измерение усилия производится в килоньютонах (кН)** ГОСТ 13837-79. Для приближенного определения массы взвешиваемого груза в килограммах, значение растягивающего усилия в кН необходимо умножить на 100.

(*…) Маркировка динамoметров производства до 2001 года. Имеют погрешность +-2% и +-1% (уточняйте в отделе продаж).

(…**) В динамометрах производства до 1980 года измерение производится в тоннсилах (тс) ГОСТ 13837-68. Имеют погрешность +-2%.
