Контактные модели
Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.
Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.
Виды паяльных станций
Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.
В большинстве случаев станции для пайки делятся на:
- Контактные станции.
- Цифровые и аналоговые устройства.
- Индукционные аппараты.
- Бесконтактные устройства.
- Демонтажные станции.
Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.
Электрическая схема паяльной станции.
Контактные паяльные устройства делятся на:
- устройства для работы со свинцовосодержащими припоями;
- устройства для работы с безсвинцовыми припоями.
Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем. Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.
Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.
Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.
Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.
Бесконтактные аппараты для пайки делятся на:
- инфракрасные;
- термовоздушные;
- комбинированные.
Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя. Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:
- отсутствие необходимости в поиске насадок на паяльный фен;
- хорошо подходят для работы со всеми видами микросхем;
- отсутствие термической деформации печатных плат из-за равномерного прогрева;
- радиодетали не сдуваются воздухом с платы;
- равномерный прогрев места пропая.

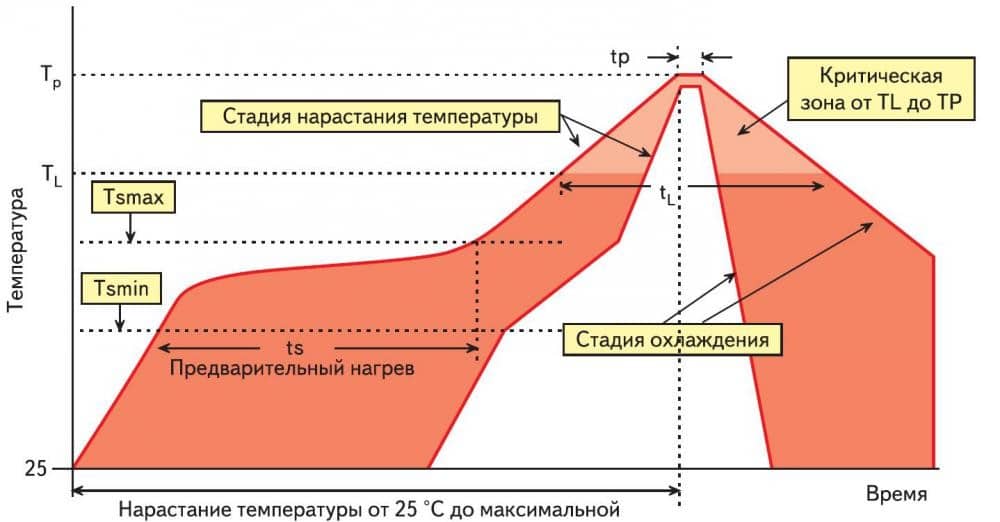

Зависимость температуры от времени пайки. В большинстве случаев инфракрасные аппараты состоят из:
- верхнего керамического или кварцевого нагревателя;
- нижнего нагревателя;
- стола для поддержки печатных плат;
- микроконтроллера, управляющего станцией;
- термопар для контроля текущих температур.
Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.
Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.
Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.
Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:
- лампы подсветки;
- дымоуловители или вытяжки;
- пистолеты для демонтажа и всасывания излишков припоя;
- вакуумные пинцеты;
- инфракрасные излучатели для прогрева всей печатной платы;
- термофен для прогрева определенного участка;
- термопинцет.
Применение и устройство
Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.
Инфракрасная паяльная станция промышленного производства
Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.
Изготовление
Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.
Термоусадочная трубка
Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов
Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются
Процесс сборки паяльника своими руками
Рассматривая, как сделать простой паяльник из прикуривателя от а до я, стоит подробно рассматривать те случаи, когда в арсенале имеется минимальное количество готовых компонентов из заводских моделей. Инструкция, как собрать паяльник из прикуривателя, выглядит следующим образом:
- В качестве основного нагревательного элемент берется готовый прикуриватель. Его не нужно создавать из каких-либо подручных материалов, а стоит просто взять ненужный из машины или купить новый. Его нужно будет подсоединить к основной схеме, которая схожа с работой обыкновенного паяльника.
- Если нет подручных изоляционных материалов, то их можно изготовить с помощью силикатного клея и талька. Материалы замешиваются в равных пропорциях, что позволит получить тестообразную форму, из которой и можно вылепить изоляционный слой.
- Рабочая часть жала остается открытой, а остальной участок стоит обмотать фольгой из меди.
- Фольга покрывается изолирующим материалом. Если используется паста на основе талька, то ее потребуется засушить. Для этого достаточно использовать источник тепла около 150 градусов Цельсия.
- Спираль инструмента делается из нихромовой нити. Витки здесь наматываются очень плотно, чтобы в работе не возникало проблем.
- Созданную обмотку нужно заизолировать сверху тем же материалом, который находится под ней. При использовании пасту снова придется использовать сушение.
- Готовый паяльник нужно выложить в трубку или подготовленный корпус и спаять с выходами обмотки.
- Если остаются концы проволоки, то их следует заизолировать, чтобы они не соприкасались с другими частями инструмента и здесь не возникало опасности соприкосновения с руками во время работы.
- Далее совершается сбор корпуса. Для этого протягивается рабочий шнур через заднее отверстие. Концы нихромовой нити соединяются со шнуром. Место соединения нужно заизолировать.
Готовые ИК паяльники из прикуривателей
Если нужно сделать паяльник из прикуривателя с регулятором напряжения, то принцип сборки здесь остается таким же. В схеме просто добавляется регулятор напряжения, который устанавливается между основной силовой частью инструмента и источником питания. Регулятор напряжения можно поставить с другого паяльника или сделать самостоятельно. В его основу входят резисторы, которые могут плавно менять параметры работы электросхемы. Существуют также двухпозиционные переключатели, которые обеспечивают два режима работы инструмента. Также можно купить специальные регуляторы, которые можно найти во многих магазинах комплектующих для радиотехники.
Особенности пайки самодельным паяльником из прикуривателя
Для паяльника из прикуривателя схема может быть различной, в зависимости от выбранных материалов для изготовления. Но практически в каждом случае возникают проблемы, касающиеся надежности работы. Недочеты при сборке, а также использование не самых лучших комплектующих сказывается на надежности эксплуатации, поэтому нужно выполнять все максимально качественно, чтобы не возвращаться к переделке и ремонту изделия.
Особенности пайки здесь заключается в том, что прикуриватель дает достаточно высокую температуру для расплавления контактов. Если нужно выпаивать какие-либо детали, то благодаря инфракрасному паяльнику это сделать будет достаточно легко. При использовании в качестве корпуса для нового изделия материалы из старого паяльника, работать станет намного проще и удобнее.
Пайка самодельным паяльником из прикуривателя
Паяльник быстро разогревается. Его не рекомендуется направлять на что-либо легковоспламеняющееся и руки. Когда прикуриватель разогреется до нужной температуры, его следует направить на место спайки, что способствует расплавлению материалов. Ограничения в максимальной температуре способствуют безопасности. Элементы не перегреваются и не повреждаются.
Единственной проблемой при пайке может стать слишком широкое рассеивание теплового луча. Чем выше поднимается инструмент, тем ниже температура воздействия, но тем выше площадь распространения теплового луча. Это создает такие условия, когда температура может подействовать на те элементы, которые не стоит трогать.
