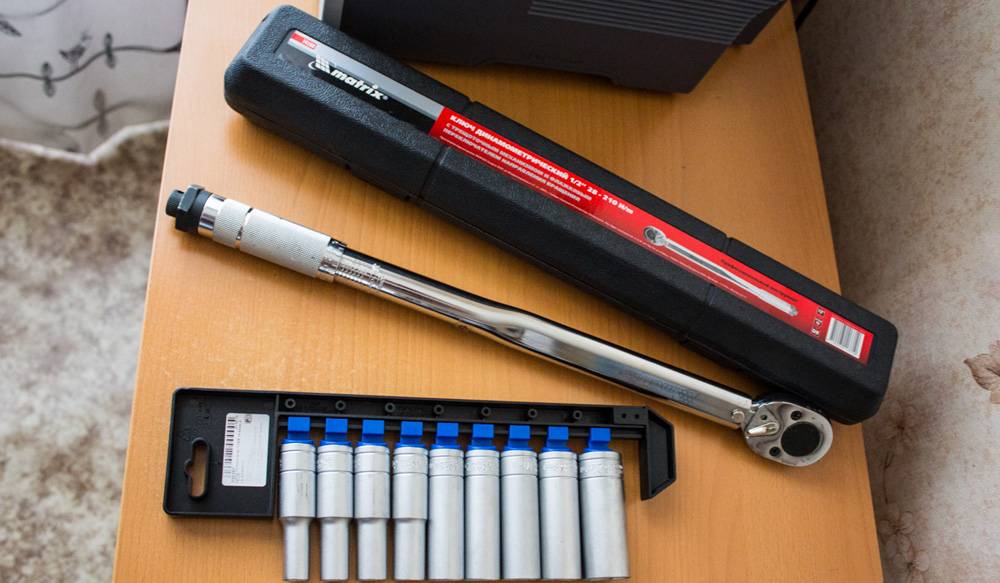

Как пользоваться динамометрическим ключом: подробная информация об инструменте

Полезные советы и рекомендаций при работе с динамометрическим ключом

У стрелочного измерительного устройства минимальная стоимость, но уровень погрешности при измерении достаточно высокий, до 8%. Не рекомендуется использовать при установке ГБЦ и ступичных подшипников.
В автосервисе целесообразно иметь несколько различных видов ключей и выбирать их в зависимости от инструкции, места соединения и требований к точности соблюдения момента затяжки.
Чтобы обеспечить точность нужного значения, необходимо перед началом работы не менее 3 часов продержать ключ в теплом помещении. Это необходимо для того, чтобы пружинный или электронный механизм адаптировались к внешним условиям окружающей среды.
Для достижения максимальной точности момента затяжки соединения следует избегать использования переходников между посадочным квадратом ключа и рабочей головкой.
По завершении работы необходимо установить на ключе исходное, нулевое значение. Это позволит разгрузить механизм и снизить погрешность при последующем измерении.

Выбор динамометрического ключа

Цели, которые вы преследуете, лежат в основе требований к подобным инструментам. Также важен финансовый аспект. Самым дорогим будет ключ с электронным наполнением, но если ваша цель не заключается в достижении высокой точности, то можно присмотреться к щелчковым или торсионным моделям.

Определяясь, какой динамометрический ключ выбрать, обязательно удостоверьтесь в оригинальности и целостности инструмента. На нем не должно быть видимых браков. Подбирайте модели из прочных сплавов и надежных механизмов, тогда ключ прослужит намного дольше. Немаловажным будет выбор диапазона предполагаемых усилий. С этим поможет определиться инструкция к автомобилю, где к каждому резьбовому соединению указан допустимый параметр прилагаемых усилий на зажим.

Если вкратце, то основывайте покупку на том, что вы будете делать с его помощью. Перед тем как проверить динамометрический ключ в домашних условиях, следует протестировать его в магазине.

Не забудьте удостовериться, как он лежит в руке. Комфортность использования очень важна, ведь нужно не только сохранить инструмент в целостности, но и не повредить свои ладони.

Ручка должна идеально подходить к пальцам. Поверхность обязательно выбирается из нескользящих материалов, чтоб рука не соскочила с ключа в самый неподходящий момент. Также вы не должны чувствовать перенапряжения кистевого сустава при длительном использовании. И вот когда учтены все детали, можно приступать к покупке.

Поворотный и механический динамометрический ключ

Существуют основные типы динамо-ключей:

разводной (стрелочный) ключ с широким диапазоном крутящего момента – это универсальная модель, отличающаяся достаточно низкой ценой. При затяжке специальный индикатор наклоняется, что позволяет проверить по шкале, с какой силой он действует. Такой ключ предлагает, например, компания «Ворел»;
механический ключ, также известный как гаечный ключ. В центре находится пружина, которая сгибается при затягивании. Механическая защелка, блокирующая ключ при превышении установленного крутящего момента, издает щелкающий звук. Услышав это, винт затягивается;
сломанный ключ — при достижении указанного значения крутящего момента передняя часть ключа сломается примерно на 20 градусов. При извлечении ключа сломанная часть возвращается в исходное положение;
электронный ключ – отличается высокой точностью. Его точность может составлять до 0,5%. Некоторые электронные динамометрические ключи имеют ЖК-экран и функцию памяти.

Разнообразие ключей затрудняет выбор доступных моделей. Поэтому стоит знать их основные характеристики и параметры.

Особенности использования ключа

Все ключи, которые приобретаются в магазине, должны иметь подробную инструкцию по применению. Производитель должен указать рекомендации по настройке устройства.

Для того чтобы избежать поломки и в полной мере воспользоваться всеми преимуществами приобретаемого устройства для закручивания крепежных элементов с контролем прилагаемой силы следует уделить внимание на нижеприведенные моменты:

Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
Хранить изделие следует в соответствии с рекомендациями производителя.

Что касается самодельного варианта исполнения конструкции, то она менее прихотливая в применении и хранении. Слабым звеном можно назвать весы, которые восприимчивы к ударам и другому небрежному отношению. Именно поэтому после использования самодельного ключа рекомендуется его разобрать и хранить динамометр в защитном контейнере.

Доброго всем! Расскажите пожалуйста или дайте ссылку на сайт — интересует устройство динаметрического ключа с ограничением по щелчку (ключ типа трещётки, рукоять со шкалой). Спасибо.

Сообщите эл.почту кину схемку принципиальную своих ключей (в принципе все в аналоге) но могут быть незначительные отличия.

Могу я много балаболить, в неправде же никто не обвинял.

Спасибо, отправил в личку.

Получил, огромное спасибо.

Сломали мне динамометрический ключ Force, щелчек слышен только при откручивании, разобрал, вроде все целое, единствнное так и не допер за сект чего должен быть щелчек при затяжке. Скиньте плиз схему ключа на lazovit@km.ru Заранее благодарен.

А на ifolder можно? Или это информация закрытая, только “для своих”? На всякий случай warhamster@inbox.ru — может, и мне перепадет случайно.

Может, и мне кто-нибудь кинет динамометрическую косточку? [

]( ) ygbspb@rambler.ru

Warhamster Пасиб.

Да простое там устройство,система разноплечих рычагов, подпирается пружиной,которая регулирует момент срабатывания.

Вот и весь секрет.

При самостоятельном ремонте или обслуживании транспортного средства требуется использовать достаточно обширный перечень инструментов. Это во многом зависит от того, какие именно задачи необходимо выполнить автовладельцу.

Некоторые узлы собирают сравнительно грубо, то есть требуется максимально прочно затянуть соединения с расчётом на то, что в дальнейшем вы также сможете демонтировать крепёжные элементы. Здесь особой роли не играет, какое конкретно усилие будет прикладываться.

Но есть такие элементы автомобиля, где крайне важно дозировать усилия при затяжке соединительных компонентов. В противном случае это приведёт к поломкам, разгерметизации, утечкам и прочим неприятностям. Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж

И это важно понимать

Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж

И это важно понимать

Для решения подобных задач требуется специальный динамометрический ключ. Он бывает нескольких разновидностей, что позволяет подобрать оптимальный вариант инструмента для той или иной ситуации. Если в гаражных условиях обычные автовладельцы предпочитают в основном щелчковые и стрелочные устройства, то для сотрудников автосервиса объективно лучшим решением будет электронный ключ.

Выбрав инструмент, перед началом работ придётся внимательно разобраться в том, как правильно пользоваться динамометрическим ключом. Для этого нужно знать устройство, принцип работы девайса, а также понимать разницу между видами инструментов.

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки: При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.


Резьба/шаг мм	Класс прочности
4.6	5.8	8.8	10.9	12.9
5/0.8	2,1	3,5	5,5	7,8	9,3
6/1.0	3,6	5,9	9,4	13,4	16,3
8/1.25	8,5	14,4	23,0	31,7	38,4
10/1.5	16,3	27,8	45,1	62,4	75,8
12/1.75	28,8	49,0	77,8	109,4	130,6
14/2.0	46,1	76,8	122,9	173,8	208,3
16/2.0	71,0	118,1	189,1	265,9	319,7
18/2.5	98,9	165,1	264,0	370,6	444,5
20/2.5	138,2	230,4	369,6	519,4	623,0
22/2.5	186,2	311,0	497,3	698,9	839,0
24/3.0	239,0	399,4	638,4	897,6	1075,2
27/3.0	345,6	576,0	922,6	1296,0	1555,2
30/3.5	472,3	786,2	1257,6	1766,4	2121,6
33/3.5	636,5	1056,0	1699,2	2380,8	2860,8
36/4.0	820,8	1363,2	2188,8	3081,6	3696,0
39/4.0	1056,0	1756,8	…	3955,2	4742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Важно! Указанные в таблице значения, относятся лишь к прочности крепежных элементов. Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Определение момента затяжки

Рассмотрим порядок определения момента затяжки с помощью динамометрического ключа. Динамометрический ключ можно разделить на несколько видов.

Стрелочный ключ

Самый простой в использовании вид ключа. Принцип его работы основан на отклонении рычага со шкалой относительно неподвижного указателя. Ручка торсион используется для передачи усилия на крепежное изделие. Стрелка указатель с одной стороны прикреплена к головке ключа, а с другой стороны свободна и служит указателем, который показывает значение крутящего момента в определённый момент времени.

Из плюсов можно выделить:

низкую стоимость изделия;
шкала работает в обе стороны. Она позволяет закручивать крепежные изделия как с правой, так и с левой резьбой.

Из недостатков можно выделить:

низкую точность (погрешность измерений составлять от 4 до 10%);
данные ключи нельзя отрегулировать и, в связи с этим они со временем изнашиваются и теряют точность измерений, что делает их непригодным к использованию;
крайне сложно работать в труднодоступных местах, потому что необходимо всегда следить за затяжкой по стрелке указателю;
отсутствует храповый механизм, как у ключа трещотки, в связи с этим ключ приходится всегда переставлять заново;

Предельный ключ (белковый)

Конструкция данного динамометрического ключа показана на картинке. В данном ключе есть специальный механизм, который даёт установить на нём необходимый крутящий момент и передать его на закручиваемый элемент. Также у данного ключа есть храповый механизм, как у обычной ;трещотки. Необходимый момент затяжки можно выставить при помощи шкал, расположенных на корпусе изделия. Как только при закручивании необходимый момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Предельный ключ очень удобен в работе, так как при его использовании необходимо просто закручивать соединение до щелчка. Данные ключи имеют большой диапазон крутящего момента (от 5 до 3000 Нм). Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Из плюсов можно выделить:

погрешность данного ключа составляет не более 4%;
достаточно прост в использовании, так как есть храповый механизм;
можно заранее выставить необходимый крутящий момент, при достижении которого ключ издаст характерный щелчок;
легко использовать в труднодоступных местах;
может работать с крепежными изделиями как с правой, так и с левой резьбой.

Из недостатков можно выделить:

необходимость калибровки данного ключи;
со временем храповый механизм может выйти из строя, но можно отдельно приобрести рем комплект для некоторых моделей ключа.

Цифровой

По сравнению с предыдущими моделями ключей, данный динамометрический ключ имеет множество возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного ключа. У данного ключа минимальная погрешность измерений, благодаря электронным компонентам. На дисплее выставляется необходимый момент закручивания, при достижении которого данный ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Из плюсов можно выделить:

вывод значений крутящего момента в разных значениях силы;
имеет световую и звуковую индикацию;
высокая точность измерений (низкая погрешность);
может работать с крепежными изделиями как с правой, так и с левой резьбой;
не требует регулировки благодаря электронной начинке;
удобство работы за счет храпового механизма;
сохраняет измеряемые значения в память устройства.

Из недостатков можно выделить:

высокая стоимость по сравнению с ключами других видов.

Данный инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на используемом ключе. При попытке превысить предел, ключ быстро выйдет из строя. Усилие на затяжку и тип стали указывается на каждом болте.

ГОСТ

Для монтажного инструмента, предназначенного для нормированной затяжки резьбовых соединений, а именно для динамометрических ключей и отверток разработан ГОСТ 33530-2015.

Поверку осуществляют в соответствии с Государственной системой обеспечения единства измерений ГОСТ 8.541-86 п.2.1.2.

Динамометрические ключи производителей WERA, NORGAU, KING TONY, Jonnesway (Джонсвей) и Tohnichi сертифицированы в России, и внесены в госреестр средств измерений, поэтому их можно использовать на объектах, где предъявляются высокие требования к точности крутящего момента и работать с самыми ответственными резьбовыми соединениями, при условии, что срок поверки не истек.

Как правило, брендовые «динамики» более качественные, они имеют высокие характеристики и малую погрешность, которая прописана в паспорте к инструменту.

Также в число документов прилагаемых к измерительному средству должны входить сертификаты.

Сертификаты

Данный инструмент хоть и называется ключом, но по своей сути это измерительный прибор, у которого должны быть соответствующие документы: паспорт устройства с отметкой метрологической лаборатории о проведении поверки, сертификаты и др.

Сертификат калибровки, он же сертификат поверки свидетельствует о том, что инструмент был проверен в лабораторных условиях на предмет фиксации точности и погрешности устройства.

Проверку осуществляют на разных усилиях затяжки, в результате устанавливаются реальные значения.

Ключи пригодные для международного использования, включая регион ЕС должны соответствовать процедурам калибровки ISO 6789, тип I, класс B.

Погрешность

На качественные брендовые динамометрические ключи производители заявляют погрешность в пределах 3-4%, что говорит о достаточно высокой точности таких устройств.

Точность некоторых моделей этого инструмента достигает 99%.

Калибровка и поверка

Все измерительные приборы, входящие в росреестр необходимо подвергать поверке в установленные нормами сроки, без поверки использовать их недопустимо.

По средним стандартам поверку динамометрических ключей требуется производить один раз в год или после каждой тысячи рабочих циклов.

При этом ничто не мешает своими силами производить калибровку устройств, используемых в условиях, где поверка необязательна.

Первое знакомство

При нынешнем ассортименте купить себе динамометрические ключи не проблема. Хотя в некоторых случаях аренда будет более рациональным решением. Но об этом потом.

Для автомобиля, его ремонта и обслуживания нередко применяют именно динамометрический ключ (ДМК). Это инструмент, предназначенный для закручивания резьбового соединения, когда нужно придерживаться определенного момента затяжки. Говоря простым языком, момент затяжки — это усилие или сила. В качестве единиц измерений используют Нм или кг.

ДМК требуется с целью придерживаться технической рекомендации завода-производителя автомобиля, где некоторые узлы затягивают с определенным усилием. Рожковый ключ не всегда справится со своей задачей.

Если недотянуть или перетянуть элемент, возникает риск поломки, срывания резьбы или слета самих деталей, которые удерживают крепежи. Вам нужно изначально настроить требуемое усилие, с которым будет происходить затяжка. Тут и пригодится динамометрический ключик.

Разновидности

На фото вы можете увидеть, какие существуют ключи. Но сугубо по внешности тяжело понять, кто есть кто и какое между ними отличие.

Выделяют три разновидности ключей.

Стрелочный. У него есть шкала, на которой используется стрелка. Логично. Недорогие и популярные среди тех, кто чинит машину своими руками. Недостаток в том, что имеется погрешность в диапазоне от 6 до 8%. Если вам не требуется высокоточная затяжка болтов, такой вариант подойдет. Ограничителя по затяжке нет. Они только показывают то усилие, которое вы прикладываете.
Щелчковый. Он же предельный. Хороший вариант для домашнего использования и для работы на СТО. Погрешность тут будет до 4%. Для работы требуется накручивать подвижную рукоятку до момента, который вам нужен для точной затяжки болта. Имеют две шкалы — вертикальную и, как вы догадались, горизонтальную. На горизонтальной указываются Ньютоны, а на вертикальной демонстрируется усилие. И если вы поставите на вертикальную шкалу значение 100, а на горизонтальную 5, выйдет у вас усилие 105 Нм.
Электронный. Самая высокая точность, но и аналогичная цена. Если смотреть сугубо на технические характеристики, то этот ДМК лучший. Погрешность составляет буквально 1%. Инструмент может соединяться с компьютером, передавать данные в электронные таблицы, программироваться и пр.

Какой лучше выбрать, решайте сами. Для редких домашних дел подойдет стрелочный или щелчковый. А вот для СТО и активного профессионального использования лучше потратиться на электронную систему.

Стандартные моменты затяжки болтов головки блока цилиндров

Конструкция движков постоянно совершенствуется, срок службы увеличивается, а объем работ по обслуживанию силовых агрегатов уменьшается. Моторы, выпущенные после 2010 года, уже не нуждаются в периодической протяжке болтов крепления головки. Для более ранних моторов проводить такую операцию рекомендуют при каждом очередном ТО.

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Чтобы знать наверняка, с каким усилием затягивать конкретное резьбовое соединение, можно использовать следующие данные.

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

Тип индикации.
Предельная величина допустимого усилия.
Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.
