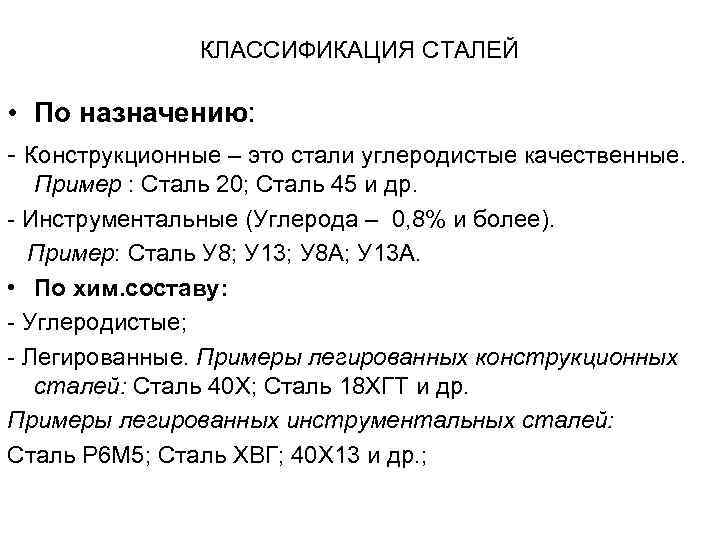

Классификация сталей

Сущность процесса улучшения

Процессу улучшения подвергаются конструкционные улучшаемые стали трех категорий:

1. Углеродистые. Среднее содержание, которого находится в пределах от 0,25% до 0,6%.
2. Малолегированные. Средне суммарное содержание легирующих элементов не более 3%.
3. Среднелегированные. Количество вводимых элементов в пределах от 3% до 10%.

При закалке деталь подвергается нагреву до температуры на 30°С ниже чем в точке Ас1. На данном этапе необходимо обеспечить сквозную прокаливаемость. В детали преобладает внутренняя структура – мартенсит.

Структура улучшаемой стали

Высокий отпуск производится при температуре от 550°С до 650°С. За счет чего структура металла переходит в сорбит и получается однородной и мелкозернистой.

Термическое улучшение металлов позволяет менять такие показатели как:

1. Прочностные характеристики: ϬВ – предел прочности;
2. Ϭ0,2 – предел текучести;
3. KCU – ударная вязкость;

1. Характеристики пластичности: δ% — относительное удлинение;
2. ψ% — поперечное сужение;

Усталостные характеристики:

1. Ϭ-1 – усталостная прочность;

Ψ-1 – предел усталости при кручении;
Твердость (НВ, HRC).

Инструментальные стали

Для обеспечения надежной работы инструментов сталь должна обладать специальными свойствами, которые проявляются у каждой группы материалов по-разному в зависимости от производства и технологии введения добавок.

Шарикоподшипниковые формы

Сплавы при производстве очищаются от неметаллических примесей, использование технологии вакуумно-дугового или электрошокового переплава уменьшает пористость металла. При производстве подшипников и их узлов применяют хромистые шарикоподшипниковые стали с добавками хрома. Дополнительное легирование осуществляется марганцем и кремнием с целью увеличить показатель прокаливаемости. Чтобы детали можно было изготавливать методом холодной штамповки и резать применяется отжиг металла на твердость.

Закалка деталей (роликов, шарикоподшипников и колец) проводится в масляной ванне при температуре 850−870˚С, их охлаждают с целью обеспечения стабильности до 25˚С перед отпуском. Так как подшипниковые и подобные элементы при эксплуатации испытывают сильные динамические нагрузки, то их делают из металлов с дальнейшей термической обработкой и цементацией.

Износостойкие виды

Сопротивление износу повышается с увеличением показателя поверхностной твердости материала. Для долговременной эксплуатации важны такие качества сплава:

• сопротивление разрушению при абразивном трении;
• долговременная эксплуатация в условиях высокого давления и ударных нагрузок.

Износостойкие металлы применяют при изготовлении гусеничных траков, дробильных плит камнедробильного оборудования, раздавливающих щек. Работа в таких условиях эффективна благодаря свойству сталей набирать прочность и твердость в условиях пластической холодной деформации, достигающей 70%. Добавки фосфора больше 0,027% приводят к увеличению хладноломкости сырья.

Литая сталь имеет структуру аустенита, у которого на границах зерен выделяется излишний марганца карбид, ведущий к уменьшению прочности и вязкости. Чтобы получить аустенитную однофазную структуру заготовки закаливают в водной среде при температуре около 1100˚С.

Сопротивляющиеся коррозии

Эти материалы используют для изготовления элементов приборов, работающих в условиях электрохимической коррозии, их называют нержавеющими. Стойкость к коррозии развивается после введения добавок, ведущих к образованию поверхностных пленок с хорошей адгезией к металлу. Эти слои уменьшают непосредственное взаимодействие сталей с внешними раздражающими факторами и повышают потенциал в электрохимической среде.

Нержавеющие металлы делят на хромоникелевые и хромистые. Хромистые составы используют для пластичных деталей, которые изготавливают штамповкой и методом сварки. Этот вид подразделяют на ферритные, мартенситно-ферритные и мартенситные сплавы. Для повышения сопротивления ударам их закаливают в масле при температуре около 1000˚С в условиях высокого отпуска с показателями температуры в пределах 600−800˚С.

Жаропрочные сплавы

Применяют для изготовления элементов, работающих при температуре выше 500˚С, составы низколегированные, содержащие до 0,25% С и других легирующих добавок: хрома, вольфрама, никеля. Закалка и нормализация осуществляется в масле при температуре около 890−1050˚С. Из перлитных сталей делают детали, подвергающиеся в работе режиму ползучести при малых нагрузках, например, паронагревательные трубы, арматура котлов с паром, крепежные детали.

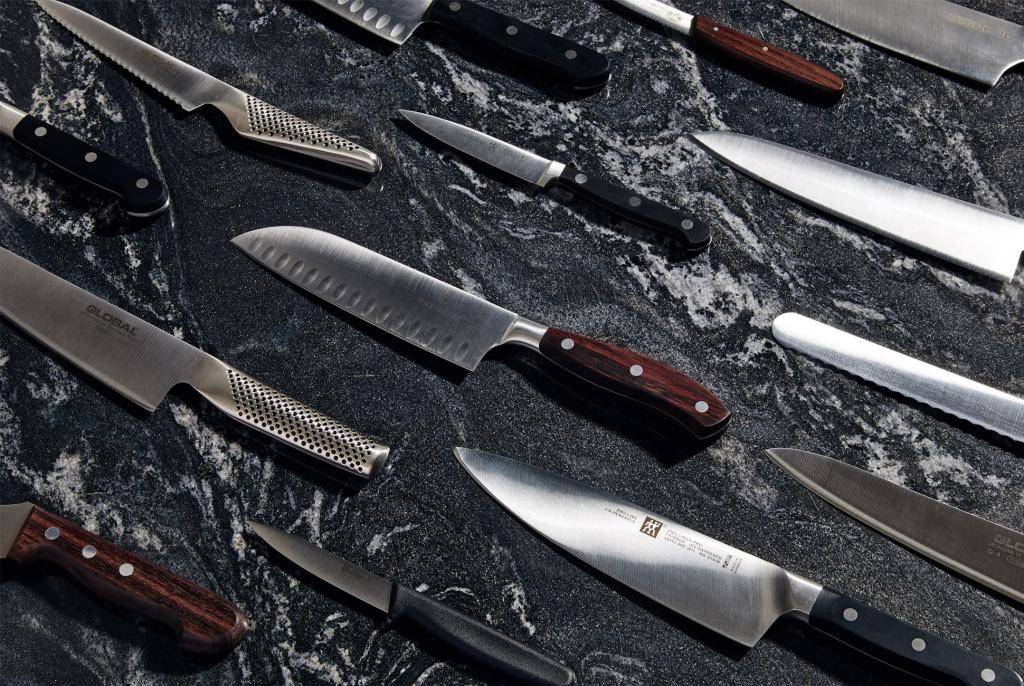

Сталь для кухонных ножей

Это, наверное, самая большая группа из всех существующих. Профессиональные повара используют на одной кухне множество ножей, каждый для узкого круга задач, и порой предъявляют к ним самые высокие требования. Клинки таких изделий делаются из самых твердых легированных сталей, таких как японские VG-10, ATS-34, или порошковых M390, Elmax и им подобных.

Другая крайность на кухне – так называемые “мясницкие” и обвалочные ножи из нержавеющей стали, которая, как правило, довольно мягкая, элементарно правится на любом мусате и тупится достаточно быстро, но зато абсолютно не ржавеет и не требует никакого ухода. Для таких ножей используются стали типа 40Х13 или 420, из нижнего ценового сегмента.

Как расшифровать маркировку сталей

Марку углеродистой стали и группу ее качества можно определить по типу маркировки. Каждая цифра и буква имеет свое значение и показывает требования к качеству, степень раскисления, наличие легирующих элементов.

Например, для сплава обычного качества:

• Ст 2 кп — нормального качества с содержанием углерода 0,09–0,15%, кипящая, марганца 0,25 — 0,50%, кремния менее 0,05%;
• Ст3Г пс — содержание углерода в пределах 0,14–0,22%, полуспокойная, марганца в пределах 0,80–1,1%, кремния не более 0,15%.

Углеродистые стали повышенного качества маркируются цифрами (содержание углерода в сотых долях) и буквами (легирующий элемент). Например:

• 45 — 0,45% углерод;
• 40ХН — углерода 0,4%, хрома и никеля менее 2%.

Расшифровка высокоуглеродистых марок имеет букву, указывающую тип материала, его применение и цифру — процент углерода в десятых долях. Инструментальные сплавы имеют обозначение У. Например:

• У8 — инструментальная, 0,8% углерода;
• У12 — содержание углерода 1,2%.

Химический состав более точно можно определить по таблице в справочнике металлурга.

Прокат на торце маркируется цветной полосой:

• красный — Ст3;
• желтый — Ст2;
• зеленый — СТ5;
• синий — Ст6.

Для каждого типа стали имеется своя маркировка. Легированные могут содержать до 3 цветных полос.

Качественная высококачественная сталь — Большая Энциклопедия Нефти и Газа, статья, страница 1

Качественная высококачественная сталь

Качественные и высококачественные стали отличаются от обыкновенных сталей более низким содержанием вредных примесей ( серы, фосфора, кислорода), более узкими пределами по содержанию углерода, а легированные стали содержат, кроме того, легирующие элементы, например хром, никель, вольфрам, присутствие которых в определенных сочетаниях улучшает структуру и повышает физико-химические свойства.  

Современная качественная и высококачественная сталь содержит небольшое количество элементов, образующих неметаллические включения ( Ог, N2, P. S), поэтому последних в таких сталях образуется немного.  

Качественную и высококачественную сталь получают в роторных конверторах продувкой кислородом обычных чугунов или чугунов с высоким содержанием фосфора. Роторный конвертор представляет собой цилиндрический агрегат длиной 14 — 15 м, вращающийся вокруг горизонтальной оси со скоростью 0 1 — 0 5 об / мин. Благодаря перемешиванию металла при вращении достигается удаление фосфора и получение высококачественного металла.  

Для инструментальных качественных и высококачественных сталей применяют одинаковые режимы горячей механической, термической и химико-термической обработки, так как они почти не отличаются по содержанию остальных элементов.  

В качественных и высококачественных сталях гарантируемыми характеристиками являются одновременно как химический состав, так и механические свойства, но, кроме того, к ним предъявляются дополнительные требования, обеспечивающие важнейшие качественные характеристики стали, не обязательные для стали обыкновенного и повышенного качества.  

При выплавке качественных и высококачественных сталей в некоторых случаях различные периоды плавки стали осуществляются в двух сталеплавильных агрегатах различного типа. Например, окисление примесей чугуна производят в кислом конверторе, затем сталь выпускают в ковш, перевозят и заливают в мартеновскую печь, в которой производят рафинирование, доводку и раскисление стали.  

Для большинства марок машиностроительной конструкционной качественной и высококачественной стали принято обозначение из сочетания цифр и букв.  

Для большинства марок конструкционной качественной и высококачественной стали ГОСТ принято обозначение из сочетания цифр и букв. Цифры, помещенные с левой стороны букв, означают среднее содержание углерода в сотых долях процента, буквы означают налет-чие соответствующего элемента в стали, а именно: Г — марганец, С — кремний, X — хром, Н — никель, М — молибден, В — вольфрам, Ф — ванадий, Ю — алюминий, Т — титан и К — кобальт.  

При этом развертывание производства качественных и высококачественных сталей имеет особое значение в связи с громадным ростом автотракторной промышленности и других отраслей машиностроения.  

В кислых мартеновских печах выплавляют только качественные и высококачественные стали. Высокое качество кислой стали обусловливается низким содержанием газов и неметаллических включений.  

Конструкционная сталь относится к группе качественной и высококачественной стали. Она насчитывает наибольшее число, марок и является одной из наиболее многочисленных групп стали, которые принято подразделять на несколько типов: углеро-дитую качественную, легированную качественную, легированную высококачественную, шарикоподшипниковую, автоматную, рес-сорно-пружинную ( качественную и высококачественную) стали.  

Трубы высокого давления необходимо изготовлять из качественной и высококачественной стали, выплавляемой в мартеновских или электрических печах, с обязательным осуществлением плавочного контроля.  

Из многих изготовляемых сталей для аппаратуры высокого давления применяют качественную и высококачественную сталь, выплавляемую в электрических или мартеновских печах. Предпочтение следует отдавать спокойной стали, так как газовые включения кипящей стали отражаются на ее механических свойствах, в особенности на пределе ползучести.  

Контролю химического состава подвергается любая сталь; контролю по микроструктуре-только некоторые качественные и высококачественные стали, исходная структура которых может оказать значительное влияние на качество термической обработки. Это стали, предназначенные для холодной штамповки, инструментальные стали, шарикоподшипниковая сталь и некоторые другие.  

Страницы:      1    2    3

www.ngpedia.ru

Классификация конструкционных, углеродистых и легированных сталей; их применение.

Углеродистые стали. Стали классифицируются по множеству признаков.

1. По химическому: составу: углеродистые и легированные.

низкоуглеродистые, с содержанием углерода до 0,25 %;

среднеуглеродистые, с содержанием углерода 0,3…0,6 %;

высокоуглеродистые, с содержанием углерода выше 0,7 %

3. По равновесной структуре: доэвтектоидные, эвтектоидные, заэвтектоидные.

4. По качеству. Количественным показателем качества является содержания вредных примесей: серы и фосфора:

Для сталей аустенитного класса увеличение содержания углерода и легирующих элементов сдвигает вправо область перлитного распада, а также снижает мартенситную точку, переводя ее в область отрицательных температур (рис. 17.3.в). Сталь охлаждается на воздухе до комнатной температуры, сохраняя аустенитное состояние.

2. По степени легирования (по содержанию легирующих элементов):

среднелегированные – до 10 %;

высоколегированные – более 10%.

3. По числу легирующих элементов:

трехкомпонентные (железо, углерод, легирующий элемент);

четырехкомпонентные (железо, углерод, два легирующих элемента) и так далее.

никелевые, хпомистые, хромоникелевые, хромоникельмолибденовые и так далее (признак– наличие тех или иных легирующих элементов).

инструментальные (режущие, мерительные, штамповые);

стали и сплавы с особыми свойствами (резко выраженные свойства –нержавеющие, жаропрочные и термоустойчивые, износоустойчивые, с особыми магнитными и электрическими свойствами).

Конструкционные стали. глеродистые конструкционные стали подразделяются на стали обыкновенного качества и качественные.

Марки сталей обыкновенного качества Ст0, Ст1, Ст2,…, Ст6 (с увеличением номера возрастает содержание углерода). Стали обыкновенного качества, особенно кипящие, наиболее дешевые. Из сталей обыкновенного качества изготовляют горячекатаный рядовой прокат: балки, прутки, листы, трубы. Стали применяют в строительстве для сварных и болтовых конструкций. С повышением содержания в стали углерода свариваемость ухудшается. Стали Ст5 и Ст6, имеющие более высокое содержание углерода, применяют для элементов строительных конструкций, не подвергаемых сварке.

Выплавление качественной углеродистой стали производится при соблюдении строгих условий в отношении состава шихты и ведения плавки и разливки. Качественные углеродистые стали маркируют цифрами 08, 10, 15,…, 85, указывающие среднее содержание углерода в сотых долях процента.

Низкоуглеродистые стали имеют высокую прочность и высокую пластичность. Стали, не обработанные термически, применяются для малонагруженных деталей, ответственных сварных конструкций, для деталей машин, упрочняемых цементацией. Среднеуглеродистые стали (0.3–0.5 % С) 30, 35, …, 55 применяют после нормализации, улучшения и поверхностной закалки. Эти стали имеют высокую прочность при более низкой пластичности, их применяют для изготовления небольших или крупных деталей, не требующих сквозной прокаливаемости. Стали с высоким содержанием углерода обладают высокой прочностью, износостойкостью. Из этих сталей изготавливают пружины и рессоры, замковые шайбы, прокатные валки. Качественные конструкционные углеродистые стали. Эти стали выплавляют кислородно-конверторным способом, в мартеновских печах или электропечах. В зависимости от раскисления они могут быть спокойными или кипящими. К стали этой группы предъявляются более высокие требования относительно химического состава: меньше содержание серы –

Области применения углеродистых качественных конструкционных сталей.

05кп, 08, 08кп, 08ю – детали изготавливаемые холодной штамповкой и глубокой вытяжкой (кузова, крылья автомобилей, топливные баки, змеевики, элементы сварных конструкций); 10, 15 – используют для деталей не испытывающих высоких нагрузок: кулачковые валики, рычаги, оси, втулки, болты, гайки, заклепки, муфты. 20, 25 – крепежный материал, соединительные муфты, шпиндели, толкатели клапанов, пальцы рессор, рамы и другие детали автотракторного с/х машиностроения. 30, 35 – слабонагруженные оси, валы различных машин и механизмов, шпиндели, шестерни ,рычаги, звездочки, кольца, шатуны. 40, 45, 50 – средненагруженные оси, валы, шестерни, втулки, коленчатые валы, плунжеры, фрикционные диски. 60, 65, 70, 75, 80, 85 – пружины, рессоры, шпиндели, замковые шайбы, прокатные валки, ж/д рельсы, крановые колеса.

Источник

Конструкционные стали

• Строительные — низколегированные, а также обычного качества, обладающие хорошей свариваемостью.
• Для холодной штамповки — листовой прокат из низкоуглеродистых марок нормального качества.
• Цементируемые — малоуглеродистые и некоторые легированные стали, применяемые для изготовления деталей, испытывающих динамические нагрузки и работающих с поверхностным износом.
• Улучшаемые подвергаются термообработке (закалке и высокому отпуску). Это среднеуглеродистые, хромовые, хромоникелевые, хромоникельмолибденовые, хромокремниемарганцевые, хромистые стали с бором.
• Высокопрочные — стали, у которых при помощи термообработки и особого состава достигнут двойной предел прочности по сравнению с обычными конструкционными аналогами.
• Рессорно-пружинные могут длительное время сохранять упругость, достаточное сопротивление усталости и разрушению; к ним относят стали, легированные хромом, бором, кремнием, ванадием и марганцем.
• Шарикоподшипниковые характеризуются высокой износоустойчивостью, прочностью и выносливостью, что достигается при помощи высокого (до 1 %) содержания углерода и включения хрома.
• Автоматные применяются для производства массовых деталей, обрабатываемых при помощи станков-автоматов (болты, винты, шайбы, гайки и т. д.); для облегчения обработки в такие стали дополнительно вводится сера, свинец, теллур и селен, что приводит к получению ломкой короткой стружки и снижает трение.
• Коррозионно-стойкие — высокохромистые стали с содержанием никеля; чем больше в них хрома, тем более выражена стойкость к коррозии, при этом содержание углерода должно быть минимальным.
• Износостойкие используются в местах абразивного трения, ударов и высокого давления, например ковш экскаватора либо гусеницы трактора.

Обозначение сталей с легирующими элементами

Далее сложнее, так как вступает в игру легирующий состав. Ниже покажем таблицу – буквенное сочетание:

Литера в маркировке	Знак химэлемента	Наименование
Х	Cr	Хром
С	Si	Кремний
Т	Ti	Титан
Д	Cu	Медь
В	Wo	Вольфрам
Г	Mn	Марганец
Ф	W	Ванадий
H	Ni	Никель
K	Co	Кобальт
M	Mo	Молибден

Покажем на примере определенной марки:

Первая цифра всегда указывает на количество сотых частей углерода. Затем перечисляются буквенные обозначения, которые отвечают за добавки. Если рядом с ним не стоит буква, значит этого компонента меньше, чем 1%.

Сзади самая последняя буква (в примере не указана) может быть «А» или «Ш» – это высококачественная или особовысококачественная сталь, соответственно.

Особенности легированных сплавов

Наряду с углеродистыми качественными сталями, для конструкций в строительстве, а также для деталей машиностроения и приборостроения применяют легированную сталь. Легирование металла (обогащение основного состава полезными добавками) наделяет готовые изделия рядом специальных свойств, улучшает технологические, прочностные, физико-химические качества.

Добавки в виде марганца, никеля, хрома вводят по одному элементу или группой. В зависимости от процентного содержания дополнительных компонентов выделяют три группы сталей:

• до 2,5-5 % примесей – материал низколегированный;
• до 10 % добавок – металл среднелегированный;
• свыше 10 % примесей – высоколегированный прокат.

Маркировка легирующих сталей конструкционного типа имеет сложную структуру:

• начинается с двух цифр, обозначающий процентный состав углерода;
• русской буквой прописывают конкретный элемент легирования;
• следующая за буквой цифра указывает процентное содержание этой присадки;
• завершающая буква «А» сообщает, что сталь высококачественная.

Преимущества добавок

Основная задача легирующих компонентов – повысить прокаливаемость сплава, около 90 % которого приходится на феррит, представляющий собой конгломерат углерода с легирующими элементами в твердом виде. После добавления легирующих включений к ферритовой основе происходит их растворение, способствующее уплотнению феррита. Процесс легирования позволяет существенно улучшить качество итогового сплава:

• повысить прочность, не подвергая изделия термической обработке;
• усилить твердость, ударную вязкость, уровень прокаливаемости;
• обогатить особыми свойствами (жаропрочность, стойкость к коррозии).

Разные виды добавок улучшают определенные показатели конструкционной стали. Введение никеля способствует повышению ударной вязкости, а в содружестве с хромом обеспечивает способность к глубокому прокаливанию. Подобное сочетание примесей гарантирует равномерное улучшение свойств конгломерата по всей площади сечения.

Недостатки

К недостаткам хромоникелевого улучшения можно отнести вероятность хрупкости после отпускного процесса. Недостаток устраняют путем введения молибдена (0,2-0,4 %). Область применения легированного материала этого вида – крупные цементируемые изделия (валы, шестерни, шатуны) улучшенной прочности, износостойкости, пластичности. Для существенного усиления этих свойств молибден заменяют присадкой вольфрама, которая устраняет также отпускную хрупкость.

Появление тонких нитеобразных дефектов (волосовины) связано со скоплением неметаллических примесей, представляющих собой продукты раскисления. Их направленность отражает текучесть металла под действием давления во время горячей обработки. Преимущественный состав волосовин – силикатные включения.

Изделия из легированных сплавов малоуглеродистого вида часто страдают от межкристаллических трещин. Причина образующихся дефектов связана усадкой, их расположение обычно совпадает с осью слитка. На поверхность трещины не выходят в отличие от волосовин, с целью их устранения поверхность заготовки подвергают зачистке. Для защиты от появления дефектов, ухудшающих качество металла, разработан ряд специальных мероприятий.

• Стали и сплавы. Марочник. Справ. изд./ В. Г. Сорокин и др. Науч. С77. В. Г. Сорокин, М. А. Гервасьев — М.: «Интермет Инжиниринг», 2001
• Статья в Википедии
• Лахтин Ю. М. Основы металловедения. — М.: Металлургия, 1988.
• Degarmo, E. Paul; Black, J T.; Kohser, Ronald A. (2003), Materials and Processes in Manufacturing (9th ed.), Wiley

Классификация стали.

Несмотря на существование множества современных высокотехнологичных материалов, сталь остаётся одним из самых широко применяемых материалов. Относится это и к производству приводных механизмов. Каким бы ни был редуктор, в нём обязательно присутствуют стальные детали. Справедливо это утверждение и по отношению к приводным цепям.

Итак, рассмотрим основные варианты классификации стали.

По назначению.

По своему назначению сталь подразделяется на следующие категории – строительная, машиностроительная и инструментальная.

Строительная сталь.

Основным требованием, предъявляемым к строительной стали, является хорошая свариваемость. Это возможно при содержании углерода до 0,25%. Справедливым будет утверждение, что к строительным относятся низкоуглеродистые стали. Типовые марки – Ст1, Ст2 и Ст3.

Применение строительной стали.

Химический состав строительной стали определяет её применение в различных строительных конструкциях или оборудовании при необходимости соединения сборочных единиц путём проведения сварочных работ. Некоторые модели цилиндрических редукторов компонуются в корпусах из строительной стали.

Машиностроительная сталь.

К машиностроительным сталям относится сплав железа и углерода с содержанием последнего в пределах от 0,3 до 0,7%. Данный тип имеет худшую, по сравнению со строительной сталью, свариваемость, но при этом лучше воспринимает процесс закалки и отпуска. Типовые марки – Сталь 40Х или Сталь 45.

Применение машиностроительной стали.

Среднеуглеродистые машиностроительные стали применяются при производстве самого широкого спектра деталей в общем машиностроении. Как правило, производственный процесс подразумевает наличие термических или химико-термических операций. Пример продукции, представленной в каталоге, – запасные части редукторов и звенья приводных роликовых цепей.

Инструментальная сталь.

Название инструментальной стали говорит за себя. Основным требованием, предъявляемым к любому стальному инструменту, является твёрдость. Эта характеристика достигается путём достижения доли содержания углерода в сплаве свыше 0,7%. Наиболее распространённые марки – от У7 до У13.

Применение инструментальной стали.

Помимо своего прямого назначения, инструментальная сталь применяется при производстве различных пружин. В частности, плоские пружины используются при сборке электродвигателей и соединительных замков цепей.

По содержанию углерода.

Показатель процентного содержания углерода в химическом составе стали определяет её отношение к одной из трёх групп:

• низкоуглеродистые – содержание углерода менее 0,25%;
• среднеуглеродистые – углерода содержится от 0,3 до 0,7%;
• высокоуглеродистые – доля углерода превышает 0,7%.

Низкоуглеродистые стали.

Низкоуглеродистая сталь может иметь множество различных обозначений. Всё зависит от массовой доли углерода и наличия в сплаве дополнительных химических элементов. Пример – Ст 08пс, Сталь 10 или 25ХГЛ. Общее в обозначении – первое число не более 25. Самый характерный признак данной категории – прекрасная свариваемость

Применение низкоуглеродистой стали в редукторах.

Из низкоуглеродистых сталей производятся различные штампованные элементы корпусов редукторов – различные смотровые люки и крышки. Сталь с содержанием углерода 0,2-0,25% применяется при изготовлении зубчатых колёс мотор-редукторов типа МЦ2С и цилиндрических редукторов типа Ц2У. Для повышения прочностных характеристик шестерни после механической обработки подвергаются цементации.

Среднеуглеродистая сталь.

Среднеуглеродистые стали имеют в своей маркировке начальные числа от 30 до 50, что означает сотые доли процента содержания углерода. Свариваемость плохая – всем знакома ситуация, когда шов трескается. Пример марок среднеуглеродистых сталей – Сталь 40Х, Сталь 45 или 50Г2.

Применение среднеуглеродистой стали.

До недавних пор среднеуглеродистые стали являлись основным материалом для изготовления валов-шестерен и колёс зубчатых редукторов. Например, так производились редукторы типа РМ или РЦД. В настоящее время из данной категории металла изготавливают различные валы и муфты, работающие под нагрузкой или при повышенной вибрации.

Высокоуглеродистые стали.

В высокоуглеродистых сталях фактическое содержание углерода превышает 0,55%. Чем выше в стали содержится углерода, тем больше её физические свойства приближаются к чугуну. Это же можно сказать и относительно прочности. Пример марок – У7А, У9А или У13А. Производство высокоуглеродистых сталей принято считать более затратным.
