Кромочный фрезер. Секреты выбора и эксплуатации

Для чего нужен такой фрезер?

Фрезерование по кромке.

Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.

Основные виды насадок

Используются фрезы с диаметром хвостовика 0,6, 0,8 и 1,2 см. Их можно приобрести по отдельности или в виде набора, содержащего все распространенные типы фрез. Существуют также наборы, в которых длина хвостовика составляет 0,7 см, но для них трудно найти воротник. В зависимости от назначения и формы фрезы бывают канавочные и кромочные.

К последним относятся:

• Канавки.
• Канавки.
• Профиль.
• Конусность.
• Режущие инструменты (четвертные цилиндры, фрезы).

Общей особенностью кромочных фрез является наличие подшипника, который служит в качестве упора.

В комплект входят пазовые фрезы:

• Слот.
• Прямоугольная (прямая).
• Рисунок V.
• «Ласточкин хвост».

Фрезы типа «ласточкин хвост» не имеют упорных подшипников и позволяют выполнять пропилы как по краям, так и в слоях. Существует множество прямых фрез с подшипниками, расположенными сверху, чуть выше режущей кромки. Обычно диаметр соответствует размеру режущей кромки, что позволяет изготавливать изогнутые формы в соответствии со стандартами.

Такие укорачивания называются «надрезанными» укорачиваниями. Они не входят в стандартные комплекты и при необходимости приобретаются отдельно. Почти все фрезы выпускаются различных стандартных размеров. Чтобы сделать отверстие нужного размера, необходимо выбрать фрезу с нужным диаметром или даже профилем.

Разновидности фрезеров и сфера их применения

Изначально фрезер создавался как инструмент для обработки дерева. Современным фрезерам под силу пластик, цветные металлы, оргстекло, искусственный камень, различные композиты, но древесина по-прежнему остается в приоритете.

Основная сфера использования фрезера – выполнение столярных работ, изготовление мебели и различных декоративных изделий из дерева.

Он поможет вам при выполнении самых различных операций:

• выборка четверти;
• создание пазов, фальцев, шлицов, шипов;
• изготовление посадочных мест для дверных замков и фурнитуры;
• прямое или фигурное профилирование кромки;
• высверливание отверстий;
• идеальная подгонка соединяемых деталей;
• черновое выравнивание контуров;
• декоративная резьба по дереву.

В зависимости от назначения и некоторых конструкционных особенностей все фрезеры можно разделить на несколько видов. Одни из них являются универсальными, другие – узкоспециализированными. Наиболее распространенными разновидностями фрезеров являются:

Погружной (он же вертикальный или штанговый)

Умеет делать все основные фрезеровочные операции: создание пазов, отверстий, закруглений, снятие фаски, фрезеровка замкнутого контура и т.д. Используется как в домашних мастерских, так и в производственных цехах.

Кромочный (он же окантовочный или триммер)

Выполняет выборку паза, изготовление канавок, снятие фаски, вырезание неглубоких выемок по шаблону. Способен аккуратно обрабатывать детали, покрытые шпоном или ламинатом. Целесообразен только при ежедневном использовании, т.е. в условиях производства.

Ротационный

Используется для прорезания отверстий в дереве, а также гипсокартоне, пластике, керамической плитке. Умеет обрабатывать кромки.

Присадочный

Узкоспециализированный инструмент для создания парных отверстий, предназначенных для соединения деталей на шкантах. Используется в мебельном производстве.

Какой вид фрезера нужен вам, зависит от характера стоящих перед вами задач и их объема. Например, на мебельном производстве фрезерование является одной из основных операций, в домашней же мастерской потребность в подобном инструменте обычно возникает лишь изредка.

Самым универсальным и наиболее широко используемым является погружной фрезер

Именно на него следует в первую очередь обратить внимание тем, кто пытается решить для себя вопрос, как выбрать ручной фрезер по дереву для дома. И именно на этой разновидности фрезеров мы сконцентрируем здесь основное внимание

Производители и цены

Ассортимент кромочных фрез по дереву довольно широк и разнообразен. Такие изделия можно приобрести по отдельности. Цена на эти насадки зависит от производителя, конфигурации режущего элемента и его размеров. Например, прямая фреза FIT диаметром 10 мм и рабочей длиной 20 мм стоит около 150 рублей, а кромочная калевочная насадка Bosh c радиусом 14 мм и нижним подшипником обойдется вам уже в 900 рублей.

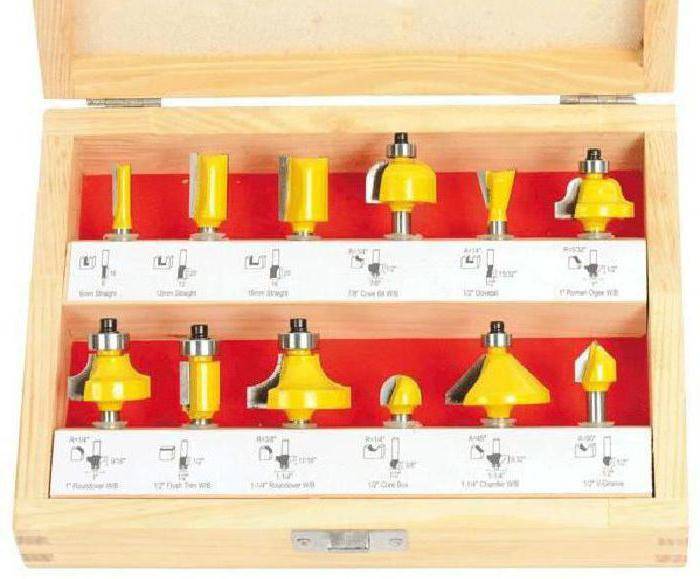

Многие производители предлагают наборы фрез (от шести штук и более в одном комплекте):

• с изделиями одинаковой формы, но различными типоразмерами рабочей части;
• с фрезами, размер и форма режущего элемента которых различается, наиболее часто используется при самостоятельной обработке деревянных конструкций.

Например, комплект FIT из 6 наиболее часто применяемых приспособлений стоит 790 рублей, а набор HAMMER (из 12 или 15 штук) – 2000 или 2400 рублей соответственно.

Среди многообразия ручных деревообрабатывающих инструментов кромочный фрезер занимает весьма высокое место, поскольку при малых размерах и небольшом энергопотреблении способен выполнить много различных работ с древесиной. Для чего же он нужен и как им работать? Давайте узнаем!

Советы по выбору ручного фрезера

Для выбора подходящего ручного кромочного фрезера не надо гнаться за брендом или мощностью, достаточно найти модель, отвечающую вашим требования. Перед покупкой задумайтесь над следующими нюансами:

• чем выше продуктивность, тем дольше работает инструмент без перерыва, при этом увеличивается масса оборудования и ваши физические затраты на работу с ним;
• регулировка скорости вращения шпинделя пригодится для надежной фиксации;
• проверьте наличие регулировки погружения, ведь не всегда нужны глубокие пазы или выемки;
• уточните, какие оснастки подходят для работы с выбранным инструментом;
• подержите модель в руке, чтобы понять, насколько удобно будет ей пользоваться.

Придерживаясь приведенных советов, вы быстро подберете бытовой кромочный фрезер для качественной работы с древесиной.

Уход

Ручной фрезер является неприхотливым устройством, которое не нуждается в сложном или особенном обслуживании. Основной уход – это очистка от пыли и стружки, своевременная замена щеток на двигателе и проверка подшипников на валу и фрезах. Следует обязательно следить за чистотой направляющей штанги, а также за легкостью перемещения фрезера по ним.

В конце отметим, что ручной фрезер является многофункциональным и универсальным станков, который имеет множество возможностей и способный выполнять сложные операции. При его помощи делают сложные детали, художественные панно и остальные изделия, поделки, которые требуют опыта и высокой квалификации

Рейтинг фрезеров ручных по дереву на 2020 год

Patriot ER 120

Модель отечественного производства оснащена щеточным двигателем на 1200 Вт. Максимально устройство способно погружаться в древесину на 55 мм — для вырезки большинства пазов вполне достаточно. При этом можно четко выставить глубину погружения до миллиметра — это удобно, ведь не нужно, образно говоря, «пристреливаться». Максимальный диаметр фрезы, которую можно установить, — 30 мм

Обратите внимание, что агрегат работает с цангами (патронами), рассчитанными на хвостовики фрез диаметром 6 и 8 мм — крупнее установить не получится. Скорость вращения шпинделя составляет 11 000 — 30 000 об/мин

Оператор может отрегулировать скорость в зависимости от обрабатываемого материала.

Устройство оснащено фиксатором шпинделя, что позволяет откручивать фрезу одной рукой (в моделях без фиксатора приходится стопорить шпиндель гаечным ключом). В комплекте с фрезером идут параллельный упор для ровного ведения прибора и насадка для подключения пылесоса. Производитель также положил несколько запасных угольных щеток. При активной эксплуатации устройства щеток хватает примерно на год, поэтому такая «запаска» будет как раз кстати. Также здесь есть переходник с цанги 6 мм на 8 мм.

BOSCH POF 1400 ACE

Этот «немец» предназначен для работы с разными породами древесины, включая самые плотные, типа дуба или ольхи. Глубина погружения фрезы в древесину составляет 55 мм, что позволяет использовать устройство для создания выемок под дверные петли или создавать многоуровневые рисунки на полотне. При этом есть возможность выставить точно глубину до 0,1 мм — для создания орнаментов и замысловатых рисунков. Замену фрез можно производить одной рукой, так как есть блокировщик шпинделя. Это весьма удобно, когда в процессе работы приходится часто менять насадки.

Скорость вращения патрона составляет 11 000 — 28 000 об/мин. Обороты можно отрегулировать под конкретные задачи и выставить на постоянную работу. Визуализацию рабочего места обеспечивает хорошая светодиодная подсветка. Отметим, что прибор оснащен функцией плавного запуска: она ограничивает пусковой ток снижая ударную нагрузку на двигатель. Также она исключает резкий рывок прибора при его запуске. Если хотите оставить рабочее место чистым, тогда просто подключите пылесос к специальному переходнику, который идет в комплекте.

Производитель положил сюда три цанговых патрона на 6 мм, 8 мм и ¼, параллельный упор, пазовую фрезу на 8 мм и рожковый ключ

Обратите внимание, что в такой же модели, только с кодом производителя 060326С801 есть еще комплект фирменных фрез, поэтому если вам нужные запасные фрезы, тогда берите ее (разница в цене не большая)

Makita RP2301FCX

Это тяжелый мощный инструмент для профессионального использования. Он способен заглубиться на 70 мм. Такой ход фрезы позволяет выполнять глубокие ниши в деревянных полотнах. Оператор может выставить нужную глубину фрезерования с точностью до 0,1 мм. Скорость здесь ниже чем у предыдущих фрезеров и составляет 9000 — 21000 об/мин. Однако такая сниженная на первый взгляд скорость обусловлена большей глубиной пропила и возможностью работать с цангами до 12 мм.

Скорость можно регулировать вручную. Также двигатель способен поддерживать постоянное число оборотов под нагрузкой. У шпинделя есть фиксатор и тормоз. Первый позволяет менять фрезы одной рукой, а второй тормозит насадку сразу после отключения питания (у большинства моделей фреза продолжает вращаться пока не остановится через несколько секунд). Тормоз шпинделя повышает производительность труда и увеличивает безопасность при работе с агрегатом.

Устройство оснащено функцией плавного запуска, поэтому двигатель защищен от высокого пускового тока, а оператор от резкого рывка при включении. На корпусе устройства расположен быстрый доступ к угольным щеткам. Он позволяет заменить щетки за пару минут без обращения в сервисный центр. Светодиодная подсветка дает отличный обзор рабочего места. Отметим также, что в комплекте идет патрубок для подключения пылесоса. Фрезер Makita RP2301FCX имеет качественную японскую сборку — нигде ничего не люфтит, не скрипит и не болтается. Однако высокое качество прибора и наличие дополнительных «плюшек» сказались на его цене.

Какой еще инструмент нужно иметь в хозяйстве:

• Как достать соседа: выбираем перфоратор для дома
• Ремонт своими руками: какой электролобзик выбрать для дома?

Лучшие окантовочные фрезеры

Окантовочный или кромочный фрезер предназначен:

• оформление профильной кромки;
• выемка пазов под крепление детали и вставки;
• работа по шаблону;
• выполнение фаски и декоративной вставки;
• выемка четверти, растачивание под соединение «паз-шип»;
• фрезерование углубления вдоль кромки или паза.

Возможно выполнение операций гравирования. На точность работ и производительность влияют мощность инструмента, частота и регулировка числа оборотов.

WORTEX MM 5013-1 E – недорогой

Инструмент производит операции по поверхности дерева, фанеры, ламинированным заготовкам. Конструкция предусматривает регулировку глубины погружения, что обеспечивает точность и аккуратность процесса обработки. Чистоту рабочей зоны обеспечивает подключаемый пылесос.

ПЛЮСЫ

• Цена для таких технических характеристик.
• Приемлемая точность.
• Малый вес.

МИНУСЫ

Слегка неудобна эргономика корпуса.

INGCO PLM5002 – для частной мастерской

Универсальный малый фрезер производит обработку кромок и снятие фасок с дерева, пластика и композитных материалов. Фрезеровка проводится по вертикальной, горизонтальной, наклонной или фасонной поверхности. Длительный моторесурс обеспечен мощностью электродвигателя. Предусмотрен ограничитель глубины фрезерования. Комплектуется параллельным упором.

ПЛЮСЫ

• Мощный электродвигатель.
• Параллельный упор.
• Высокая частота оборотов обеспечивает чистый рез.

МИНУСЫ

Слегка тяжеловат.

HAMMER FRZ 710 – для малого бизнеса

Достаточно лёгкий, оснащённый мощным двигателем триммер применяется для точных работ по фрезерованию канавки, паза, расточки кромок. Выполняет операции по профильной и копировальной обработке древесины и гипсокартона. Конструкцией предусмотрена функция «Плавный пуск», регулировка и подержание константы оборотов при изменении нагрузки. Предусмотрена возможность использования цанг трёх типоразмеров.

ПЛЮСЫ

• Мощный двигатель.
• Богатая комплектация.
• Осуществляет все виды операций для окантовочного инструмента.
• Богатая комплектация.

МИНУСЫ

• Отсутствие возможности подключить пылесос.
• Короткий шнур.

MAKITA 3709 – оптимальный для частного мастера

Компактный, лёгкий, вертикального исполнения окантовочный фрезер применяется для растачивания пазов произвольной конфигурации, выполнения сквозных и глухих отверстий, формирует кромки и фаски. Способен работать по древесине, гипсокартону, керамической плитке и композитным материалам. Этому способствует высокая скорость вращения шпинделя и достаточно мощный двигатель. Удобен для монтажных работ при установке межкомнатных дверей.

ПЛЮСЫ

• В меру мощный.
• Хорошая эргономика.
• Удобно пользоваться при установке дверей.

МИНУСЫ

Отсутствует кейс для хранения и транспортировки.

Dewalt DWE 6005 – удобная регулировка

Триммер для выполнения гравировальных, копировальных работ, расточки фасок и формирования кромок. Эргономичная конструкция создаёт комфортные условия для проведения  технологических операций с деревом, пластиком, композитом. Конструкция обеспечивает плавный пуск, регулировку оборотов, поддержание выбранных параметров в процессе обработки заготовки. Комплектуется копиром на подшипниках и упором.

ПЛЮСЫ

• Удобная система настройки параметров.
• Наличие подсветки зоны обработки.
• Эргономичный корпус.

МИНУСЫ

• Отсутствует чемодан для хранения.
• Маловата мощность при обработке плотных материалов.

Bosch GKF 600 – длительный срок жизни

Небольшой компактный триммер для фрезеровальных работ по дереву, фанере, ДСП, МДФ, пластиковым заготовкам и композитным материалам. Выполняет весь перечень технологических операций, в том числе, гравировка и формирование декора. Отличается качественным электродвигателем, эффективной системой вентиляции, что способствует длительной эксплуатации инструмента. Хорошая дополнительная комплектация позволяет сразу приступить к работе.

ПЛЮСЫ

• Лёгкий, компактный.
• Удобно лежит в руке.
• Богатая дополнительная комплектация.

МИНУСЫ

Слабоват двигатель для выполнения выбора четверти или соединений паз-шип.

Festool MFK 700EQ/B-Plus – профессионал своего дела

Модульная фрезерная машина, оснащённая надёжным мощным двигателем, относится к профессиональному классу. Выполняет точные и чистые резы благодаря специальному тормозу подшипника. Способствует качеству работ электроника MMC, отвечающая за настройку режимов обработки, – регулирование частоты оборотов, плавный пуск, подержание константы двигателя.

ПЛЮСЫ

• Качественная система регулировки.
• Эффективный отсос стружки.
• Минимальная вибрация.
• Качественная обработка.

МИНУСЫ

Цена, впрочем, инструмент профессионального класса.

Назначение кромочных фрезеров

В основном такое оборудование используется в мебельной промышленности, однако средние по габаритам и функциональности модели могут задействоваться и в небольших мастерских. Также и строители в некоторых случаях используют фрезеры такого типа с целью деформации кромок под требования той или иной конструкции. Непосредственный круг выполняемых функций составляют такие операции, как съем фаски, округление краев, создание сложных профилей и желобков, подгонка шпона и т. д. В художественной резке чаще применяется фрезер кромочный ручной, при помощи которого можно создавать узоры. Но в промышленности использование ручных агрегатов неоправданно, поскольку их мощности недостаточно для выполнения серийной обработки на высокой скорости.

Обработка кромок с использованием шаблонов

Для выполнения кромочной обработки дерева, специалисты рекомендуют использовать шаблоны. Ниже можно ознакомиться с особенностями обработки крайних частей изделия.

Если ширина детали не более длины режущей кромки

Образец надежно монтируется к столу. Фреза устанавливается таким образом, чтобы ролик мог перемещаться по шаблону, а фреза по обрабатываемой поверхности. Дальше нужно будет определиться со скоростью перемещения. После того как инструмент будет включен, нужно аккуратно передвигать его по заготовке

Можно не только тянуть аппарат для обработки дерева, но и осторожно его толкать

Ширина больше длины режущей части

После первого прохода заготовку нужно снять и выполнить повторный проход. Обработанная часть может выполнять функции заготовки. Подшипник нужно направить по обработанной поверхности. В случаях, когда режущей части вновь не хватает, следует выполнить дополнительный проход.

На заключительном этапе обрабатываемое изделие переворачивается лицевой стороной вниз. Деталь фиксируется струбцинами. Мастеру понадобится фреза с подшипником на конце, который будет перемещаться по обработанной поверхности. Таким образом, можно проводить обработку толстых деталей.

Получение фигурной и криволинейной кромки

Для того чтобы фигурная кромка получилась красивой важно хорошо обработать заготовку. На ней не должно быть трещин, скосов, неровных крайних частей

Это позволит избежать появления изъянов во время фрезерования.

Дальше выполняется чистовая обработка крайних частей, в ходе которой нужно использовать шаблоны и быть максимально внимательным.

Попутное фрезерование используется редко, только в том случае, когда возникает вероятность получения отщепы

Конструкция фрезы для обработки кромок

Конструктивно все фрезы для кромочного фрезера состоят из трех частей:

• Хвостовика, который зажимают в патрон применяемого устройства. Стандартная форма этой части фрезы для ручного инструмента – цилиндрическая, с проточкой для лучшей фиксации. Для профессионального использования в специальных станках выпускают насадки с конусной формой зажимной части. Эту составляющую изготавливают из конструкционной легированной стали.
• Режущей части, форма которой определяет конфигурацию обрабатываемой кромки. Она может быть выполнена как единое целое с хвостовиком либо со сменными режущими элементами. Конструкция хвостовика некоторых моделей позволяет установить одновременно несколько таких деталей. Лезвия этих элементов фрезы изготавливают из инструментальной быстрорежущей стали или специальных твердых сплавов.
• Подшипника (если таковой предусмотрен конструкцией), который устанавливают в верхней или нижней части хвостовика. Набор из таких приспособлений разного диаметра позволяет регулировать глубину реза.

Особенности инструмента

Фрезер – это аппарат для обработки дерева, реже используют для металла. Существует две основных разновидности такого оборудования:

• стационарный фрезерный станок, в котором фреза закреплена неподвижно, а заготовка перемещается усилиями оператора;
• ручной фрезер, который вручную перемещают вдоль неподвижно закрепленной заготовки.

Первый тип устройств, как правило, применяют на производствах. В быту используется ручной вариант инструмента.

Кстати, при необходимости ручной фрезер можно закрепить, используя различные приспособления, и превратить его во фрезеровальный станок.

Кроме задачи по работе с плоскими поверхностями, фрезером по дереву выпиливают технологические выемки (например, выемку под петли, гребень, паз и так далее). Все эти работы можно делать ручным фрезером, причем результат будет выглядеть намного аккуратнее, и сама работа пройдет оперативнее, чем без применения инструмента.

При помощи такого «помощника» интерес к столярному делу могут проявлять и люди с небольшой физической силой (женщины, подростки, пожилые люди). Это понятно – при работе с инструментом не надо применять практически никаких усилий. Однако прежде, чем строить планы по этой деятельности, надо разобраться со строением аппарата и особенностями его функционирования.

Что такое фрезер

Фрезер является инструментом, который используется для обработки древесных заготовок. Оборудование бывает двух видов:

1. Стационарный станок, где режущий элемент прочно фиксируется зажимом, оператор при выполнении работы перемещает по рабочей площадке саму деталь.
2. Ручной инструмент, осуществляющий движение по закреплённой заготовке.

Стационарный вариант применяют преимущественно на производствах. Для бытового использования больше подходит ручной инструмент. Если возникает необходимость, его также можно зафиксировать с помощью специальных приспособлений. В итоге получается прототип промышленного фрезеровального станка.

Функциональность фрезера не ограничивается обработкой плоских поверхностей деревянных деталей. Его используют для выпиливания технологических выемок (замковые элементы типа паз-шип, гребень, петли и пр.).

Перечень функций ручного фрезеровального оборудования:

• сверление отверстий (скорость и мощность позволяет проделывать отверстия внутри брёвен, с чем дрель не справляется);
• профилирование края в виде прямой или фигурной дорожки (используется для оформления кромки ступенек, поверхности стола и т. п.);
• выемка четверти/желобка;
• проделывание канавок/желобков на деталях, имеющих вид конуса или цилиндра (ножки стола, стула и пр.);
• нарезка пазов, фальцев, шлицев, с помощью которых осуществляется стыковка элементов мебели;
• выравнивание контуров после раскроя заготовки лобзиком;
• выполнение грубой шлифовки;
• декоративная резьба;
• нарезка шипов/кантов для подгонки соединяемых деталей;
• высверливание посадочных отверстий под навесы, замок, уголки и другие виды фурнитуры;
• изготовление переплётов дверей/окон (необходимость возникает при соединении перпендикулярно расположенных элементов).

Фрезером легко управлять, справиться с работой по силам даже юноше. Процесс становится понятным после ознакомления с устройством столярного инструмента

При первом изучении оборудования привлекает внимание корпус. Именно в нём расположены основные узлы и детали

Работу агрегату обеспечивает двигатель. Выступающим из корпуса элементом является держатель. В него производится установка цанг – специальных переходников, куда вставляются и фиксируются фрезы. Платформа, движущаяся по древесной поверхности, выполнена из металла. Для пуска и остановки мотора на корпусе предусмотрены кнопки. Некоторые модели оснащаются кнопкой блокировки.

DeWALT DWE 6005

Модель полностью изготовлена из поликарбоната, при этом стоимость сравнима с Бошем (14 000 р.). Предусмотрена фирменная система регулировки DeWALT, где сама фреза размещена на базе, поднимается и опускается она по спиральной канаве. Не продумано в таком типе работы расположение сетевого шнура, которым может попасть в самое неудобное место.

Пользователи нередко выбирают такую модель по ряду преимуществ:

• невысокий показатель шумности – до 77 дБ;
• довольно мощный мотор в 600 Вт;
• производительность – 34 тыс. об./мин.;
• удобный хват.

Однако, высокая стоимость и маленькая глубина резки (до 2,2 см) часто становится причиной покупки более современной модели.

Величина хода и скорость вращения шпинделя

Количество оборотов шпиделя за минуту на прямую влияет на скорость обработки материала. В среднем у устройств шпиндель вращается со скоростью 20 000 – 25 000 об/мин – этого хватает для большинства видов работ. Но для работы с плотной древесиной потребуется скорость в 30 000 об/мин. Одним из лучших недорогих устройств с большим диапазоном скоростей от 15 000 до 30 000 об/мин является Kolner KER 1200V.

Какой фрезер лучше купить исходя из величины хода? Глубина хода может колебаться в диапазоне от 30 до 100 мм. При этом стоит точно знать, какой глубины пазы и ниши будете делать. Например, если планируете заниматься врезкой замков в двери, то лучше брать с глубиной пропила 80 — 100 мм. Для нанесения рисунков на деревянное полотно вполне подойдут модели с величиной хода до 50 мм.

Применение

Резание, шлифование, сверление стали основными операциями при обработке дерева, пластика и других мягких материалов. Но достижение многих задач невыполнимо без фрезерных работ, для чего нужен специальный инструмент. Область использования кромочного фрезера ясна из его названия. С его помощью легко производятся работы по краям плоской заготовки. В первую очередь это выполнение фасок и скруглений. С использованием профильных фрез можно получить край сложной формы. Незаменима кромочная машина при подгонке шпона под размер заготовки, для вырезания пазов под установку петель, замков и иной фурнитуры.

Кромочный инструмент может использоваться не только для обработки кромки, но выполнять и фрезерные работы. Чтобы приступить к выборке паза или гравировке, достаточно установить соответствующую фрезу. Если не требовать от этого инструмента большой производительности, то он вполне может заменить вертикальную фрезерную машину в небольшой мастерской.

Кромочные фрезы по дереву для ручного фрезера

В зависимости от своего класса ручным кромочным фрезером можно выполнять следующие операции:

1. Производить фигурную обработку декоративных кромок – выполнять скругления и фаски различной конфигурации, производить выкружку и т. д.
2. Фрезеровать пазы и канавки.
3. Выполнять выборки под оконные или дверные петли.
4. Готовить углубления под последующую установку декоративных деревянных элементов и украшений со сложным внешним контуром.
5. Осуществлять подрезку кромок на ламинате, шпоновом свесе или на габаритном деревянном массиве.

С увеличением мощности класс выполняемых задач увеличивается, однако для их успешного решения требуется не только опыт работы (простые кромочные фрезеры несложны в применении), но и соответствующая комплектация триммера нужным ассортиментом кромочных фрез.

Естественным ограничением является то, что каждый из производителей данного инструмента ориентируется, прежде всего, на оснастку собственного производства, поэтому вопрос взаимозаменяемости отпадает.

Наиболее распространённые разновидности кромочных фрез по древесине:

• Для выполнения скруглений радиусом до 2,5…4 мм;
• Для получения фасок под углом в 45º;
• Галтельная фреза, имеющая круглый, либо овальный рабочий профиль;
• Валиковая фреза, при помощи которой на плоской поверхности деревянной заготовки может быть образован выступ с круглым поперечным сечением;
• Фрезы с укороченной режущей частью, которые снабжены верхним упорным подшипником – ими возможно получение неглубоких выемок, например, под петли;
• Прямые пазовые или спиральные для обработки различных узких пазов, причём в труднодоступных местах;
• Фрезы с копировальными втулками, благодаря наличию которых инструмент может точно воспроизвести движение руки опытного оператора.

Типовая кромочная фреза включает в себя цилиндрическую часть, вращающуюся в подшипнике качения, рабочую часть, форма которой определяется назначением оснастки, и опорную часть, назначение которой – увеличить жёсткость фрезы и исключить её продольный изгиб под нагрузкой рабочего хода. Цена кромочных фрез отечественного производства колеблется в пределах 600…900 руб, но для фрез импортного производства цена может достигать 1300…1500 руб.

В основном, для изготовления подобной оснастки используется инструментальная сталь марок 9ХС или ХВГ. Однако для дерева особо прочных пород (дуба, граба) целесообразнее приобретать кромочные фрезы с твердосплавными вставками.

Украшение бабочками

Хотите скрыть неказистый сучок или заделать трещину в заготовке? Бабочка (или другая декоративная вставка) – одна из наших любимых заплаток для подобных случаев. Триммером вырезают и саму вставку, и углубление под нее. При этом используют шаблон и фрезу с копировальной втулкой или верхним подшипником. Для ручной фрезеровки устанавливают прямую пазовую или спиральную с нисходящей спиралью фрезу, при этом фрезер является как бы продолжением руки. Сначала сделайте вставку-бабочку, обведите ее контур поверх дефектного места, а потом фрезеруйте углубление под заплатку, начиная от середины и постепенно приближаясь к линиям. Острые углы подрежьте стамеской.

Советы по выбору

Чтобы Вы сделали действительно хорошую покупку, мы дадим еще несколько несложных рекомендаций касательно того, как выбрать ручной фрезер.

Важно, чтобы можно было регулировать скорость вращения шпинделя. Такой переключатель должен перемещаться ступенчато или находиться в месте, где его будет трудно случайно зацепить;
проверяйте реальную глубину погружения фрезы

Этот показатель может значительно варьироваться в зависимости от особенностей конструкции цангового механизма;
не лишним будет протестировать работу штангового механизма. Голова инструмента должна иметь свободный ход без перекосов. При этом смотрите на вертикальный упор — он должен фиксироваться в заданном положении максимально надежно. Точность установки глубины погружения должна оптимально соответствовать Вашим целям;
проверьте совместимость инструмента с типом оснастки, которую Вы планируете использовать с фрезером. Сделать это можно просто сопоставив размер фрезы с диаметром проема в подошве и вспомогательном оборудовании;
сравните посадочный размер цанги с диаметром хвостовиков фрез, использование которых планируется для работы;
оцените эргономику инструмента – удобство в работе является одним из залогов успешного результата.

Что это такое?

Фрезер представляет собой электрический станок для фрезерования деталей, т.е. в котором совмещено вращательное движение режущего инструмента и одновременное перемещение заготовки. Ручной вариант его предусматривает малые габариты, компактную конструкцию и мобильность, что дает возможность проведения работ в любом месте вручную.

С помощью ручного фрезера можно делать следующие операции:

• профилирование заготовок, т.е. создание фигурной поверхности (плинтус, карниз, штапик и т.п.);
• обработка кромок (простая и фигурная);
• шлифование (читайте: как выбрать шлифмашинку);
• изготовление пазов, шипов, шлицов и фальцев;
• выборка четвертей;
• прорезание канавок (прямых или по спирали);
• резьба и гравировка;
• формирование фигурных посадочных мест;
• высверливание отверстий, в т.ч. сложной формы;
• отрезные работы.

Определяемся с типом фрезера

Вертикальный

Если вы задаетесь вопросом какой выбрать фрезер ручной по дереву, обратите внимание на вертикальные модели. Их можно назвать классическими и универсальными, так как они позволяют выполнять большинство манипуляций с древесиной

Она предназначены для фигурных пропилов, вырубки пазов и ниш в деревянных полотнах. С помощью вертикальной модели, например, Интерскол ФМ-40/1000Э ДМ, можно выполнять замысловатые узоры и даже формировать сложные соединения на шипах (например, прямые или «ласточкин хвост»).

Главным конструктивным узлом вертикальной модели является подошва, на которую опирается инструмент. На подошве располагается направляющая рейка, которая задает направление хода всего устройства по деревянной заготовке. Устройство способно регулировать глубину пропила, и в зависимости от модели она может быть от 30 до 100 мм. Если вам необходимо универсальное устройство для обработки деревянных заготовок, вертикальная модель будет отличным выбором. Однако для изготовления исключительно ламелей или снятия кромки лучше воспользоваться специально предназначенным для этих работ фрезером.

Кромочный

Какой выбрать фрезер ручной по дереву, если нужно снимать кромки и фаски? Для выполнения преимущественно таких работ лучше взять специализированный кромочный фрезер (триммер). Он меньше по размеру, чем вертикальный, поэтому дает большую свободу в стесненных условиях. Если вам часто приходится снимать фаску в труднодоступных местах, то кромочная модель придется как нельзя кстати. Например, многие хвалят надежный триммер Makita RT0700C с возможностью погружения до 35 мм.

Однако кромочные устройство имеют меньшую глубину пропила, и обычно она не превышает 40 мм. Некоторые модели могут дополнительно комплектоваться глубинными фрезами (или их можно купить отдельно).

Ламельный

Эти устройства используются исключительно для подготовки ламелей или точнее пазов под них. В редких случаях можно также изготавливать крепления в вагонке для обшивки стен вместо гипсокартона. Ламели применяются в производстве кроватей и диванов. Фрезеры имеют не вертикальное, а горизонтальное расположение двигателя. Такие устройства нужны только для ламелей, поэтому если вы занимаетесь массовым производством мебели, тогда прибор вам пригодится. В противном же случае лучше присмотреться к универсальным агрегатам.

Как настроить инструмент

Работа фрезером достаточно сложный процесс. Мастер должен не только умело обращаться с инструментом, но и правильно настраивать его. В случаях, когда есть необходимость воспользоваться фрезой, диаметр которой превышает 10 мм, следует опускать штифт до касания с револьверным упором.

Пошаговый процесс настройки инструмента

Если в работе используется фреза, диаметр которой достигает 16 мм, а показатель итоговой глубины фрезерования должен достигать 14 мм, мастер должен:

1. Выставить фрезер на нулевую отметку.
2. Опустить штифт до касания с револьверным упором.
3. Выставить какой-либо показатель цельной величины.
4. При обнаружении небольшого люфта над упором, рекомендуется слегка поджать винт и зафиксировать.
5. Теперь можно приступить к снятию блокировки шкалы грубой настройки, которую следует поднять на 14 мм, что поспособствует увеличению зазора между револьверным упором и штифтом.
6. С помощью револьверного упора необходимо выставить показатель глубины погружения, который будет равен 3 мм. Наличие ступенек на упоре позволяет увеличивать глубину погружения постепенно.
