Все виды патронов для перфоратора, а также обслуживание, ремонт и замена составляющих

Рекомендации по смазке

Важно учитывать, что новые патроны изначально сухие, либо смазка там добавлена в минимальном количестве. А при ремонте старых элементов удаляется прежняя смазка

Следовательно, в обоих случаях требуется добавить или обновить смазку.

Не стоит даже и спрашивать о том, нужно ли вообще смазывать патрон бытового, профессионального или полупрофессионального перфоратора. Да, это необходимо делать в обязательном порядке. Иначе износ детали ускорится в несколько раз. Прибор быстро выйдет из строя.

Искать универсальные смазки не стоит. Лучше загляните в руководство по эксплуатации вашей марки и модели перфоратора. Производитель чётко указывает, какое средство и в каком количестве нужно вносить. Учтите, что дефицит смазки, как и её избыток, могут одинаково быстро привести к выводу устройства из строя.

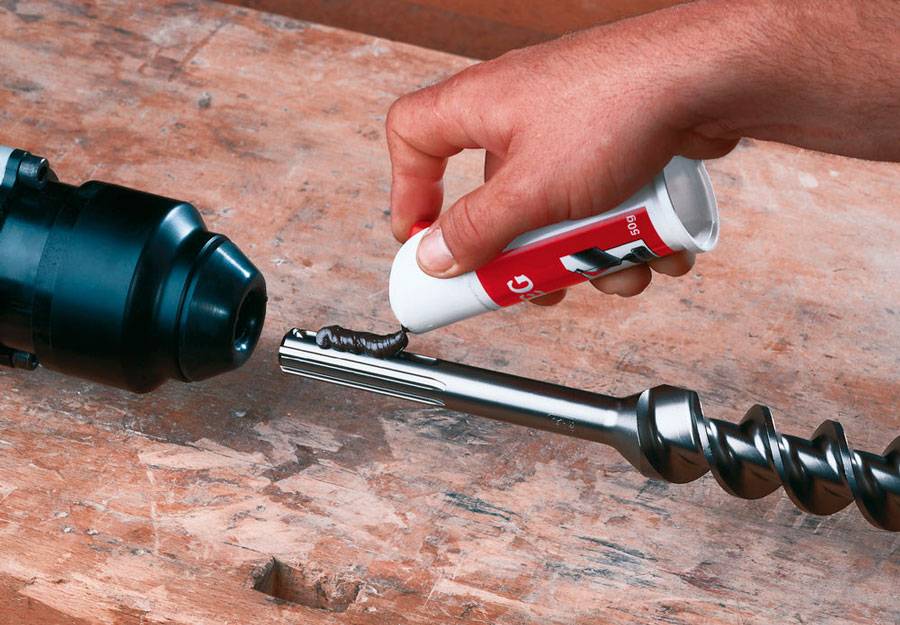

Смазку обычно наносят именно на сам хвостовик. Тем самым смазка оказывается внутри зажимного механизма. После извлечения насадку следует протереть от пыли и отработки. Это позволит продлить срок службы смазочного материала, находящегося внутри патрона.

Обычно производители перфораторов рекомендуют применять смазку под собственными торговыми марками. Нарушать это требование не стоит, поскольку состав аналогичных средств, но от других производителей, может отличаться. А с тем, как правильно вставить патрон в свой перфоратор, каждый владелец электроинструмента точно должен разобраться.

Зачастую требуется навернуть патрон на электроинструмент, вставить в гнездо винт и закрутить его с помощью отвёртки. Ориентируйтесь на механизм соединения патрона и перфоратора, используемый на конкретном устройстве. Теперь прибор готов к работе. Нужна лишь насадка. Тут достаточно собрать сам разобранный для ремонта патрон, подобрать насадку, которой будете работать на перфораторе, вставить в отверстие, зажать и приступить к работе.

Есть ли у вас перфоратор? Какого типа? Какой патрон на нём используется? Приходилось ли его снимать, менять или ремонтировать? С такими сложностями столкнулись при этом?

Патрон: простая конструкция – залог долгой работы

Первый перфоратор был выпущен немецкой фирмой Bosh в 1930-х годах. Аппарат сразу пришелся по душе мастеровитым мужчинам, они оценили его универсализм и незаменимость. Ведь инструмент позволяет не просто просверливать отверстие. Импульсное долбление, которое он обеспечивает, ускоряет и упрощает проводимую работу.

С помощью патрона закрепляется сверло на перфораторе

В конструкции инструмента важная роль отводится зажимному устройству, который закрепляет сверло или бур. Однако именно патрон перфоратора оказывается ненадежным элементом конструкции. Он быстро выходит из строя из-за того, что именно на него приходится основной объем ударной силы.

После некоторых экспериментов производители поняли: простое устройство патрона перфоратора является залогом долгой работы элемента, меньше подвергается разрушению в процессе эксплуатации. А потому опытным путем пришли к созданию трех основных видов данной детали.

Как вставить в перфоратор обычное сверло

Выше по тексту мы рассматривали исключительно быстросъемные разновидности оснастки, рассчитанные на работу со сверлами и ударными инструментами, хвостовик которых дополнен пазами. И обычное сверло или насадку для шуруповерта в такие патроны не вставишь.

Для сверла с гладким цилиндрическим хвостовиком потребуется цанговый патрон

Однако пользоваться инструментом с гладкими цилиндрическими хвостовиками могут даже владельцы перфораторов с SDS-патронами. Для этого им нужно приобрести дополнительную оснастку – цанговый патрон, дополненный держателем в форме хвостовика с пазами.

После этого вы просто вставляете хвостовик в патрон и пользуетесь обычными сверлами с цилиндрическими хвостовиками. Фактически вы можете поменять патрон на перфораторе, приложив усилия, аналогичные установке штатного зубила или сверла. Разбирать, снимать, отбивать молотком и зажимать в тисках в этом случае ничего не нужно.

Ремонт патрона перфоратора

Пару деталей зажимного устройства можно заменить на аналогичные: износившийся шарик, резиновая прокладку и потерявшую изначальные свойства, например, гибкость, пружину. Иногда, например, при заклинивании или застревании насадки, усик пружины выскакивает из посадочного места.

Усик вставлен на место

При износе остальных компонентов ремонт патрона перфоратора практически не осуществляется, его необходимо менять на новый. Шарик с пружиной придётся искать не в магазинах с инструментами и строительных маркетах, а в сервисных центрах, где устройства обслуживаются и ремонтируются. Как вариант – заказать запчасть на китайской торговой площадке. Чаще проще заменить патрон на новый, чем отремонтировать его. Это немного дороже, но надёжнее и быстрее.

Для чего нужен

Буры, свёрла, коронки, зубила крепятся в специальный элемент перфоратора, который называется патрон. Это позволяет выполнять различные виды работ.

На дрелях, которые во многом похожи с перфораторами, применяют зажимы цангового типа. На перфораторах же используются механизмы со специальной конструкцией. Это позволяет надёжнее закрепить насадку, а также справится с обработкой бетонных и железобетонных поверхностей.

Интересно и то, что фиксаторы насадок дрели и перфоратора внешне очень похожи. Но цанговый механизм включает в себя несколько губок, которые равномерно прижимаются друг к другу, что и позволяет зажать цилиндрическую насадку.

А вот строение патрона у более мощного электроинструмента, то есть перфоратора, иное.

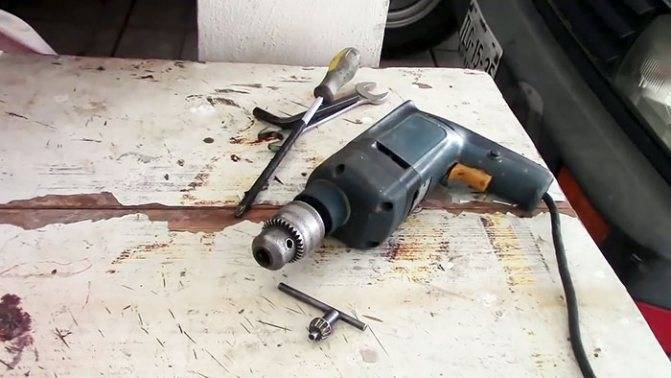

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять старый патрон

Обычно патроны, крепящиеся на шпинделе с помощью резьбы, для надежности дополнительно закрепляются посредством винта с левосторонней резьбой. По этой причине патрон необходимо начинать снимать с откручивания данного винта. Прежде, чем его вывернуть, к нему следует расчистить путь. Для этого кулачки патрона необходимо убрать вглубь на сколько это возможно.

Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.

Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.

Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.

Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.

После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Для чего нужен перфоратор

С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме

При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Патрон в дрели – один из наиболее эксплуатируемых и, соответственно, быстро вырабатывающих свой ресурс элементов. Поэтому, независимо от частоты использования инструмента, он рано или поздно выходит строя. Но это вовсе не причина приобретать новую дрель – изношенный патрон можно просто заменить на новый. Процедура несложная и выполнимая самостоятельно в домашних условиях, если придерживаться определенных правил и рекомендаций опытных мастеров.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

• фрез;
• свёрл;
• метчиков с хвостовиками малого диаметра.

Рекомендации для недопущения подобных случаев

При эксплуатации качественных буров сверло в перфораторе никогда не застрянет. Но в тоже время нужно остерегаться подделок, так как на данный момент их очень много. И чтобы предотвратить подобные ексцессы советуется провести пробные работы приобретенным приспособлением.

Если после высверливания 3-4 дырок сверло спокойно вынимается, значит, товар хорошего качества. Если же хвостовик расклепается то, скорее всего при вынимании приспособления инструмент разбирать не придется, так как деформация будет небольшой. Нужно быть внимательным и не пропустить когда сверло начнет двигаться по стволу с большим усилием.

Бывают случаи, когда мощным перфоратором делают дырки в материалах, для которых вставленное сверло не приспособлено. И тогда даже высококачественное сверло не выдержит таких нагрузок и расклепается.

Крепление конусом Морзе: замена патрона

Отличительной особенностью является выполненный в форме конуса наконечник вала. Соответственно внутренний канал имеет идентичную форму. Маркировка элемента B 10, B 12, B 16, B 18 и так далее, где B обозначает конусное соединение. Цифровые значения – максимальный диаметр хвостовика. Данный тип соединения широко применяется в производстве шуруповертов.

Если крепежный элемент вышел из строя, как поменять патрон на дрели с конусным соединением? Для работы понадобится молоток и небольшие физические усилия.

1. Дрель установить на тиски вертикально, сверлом вниз.
2. Молотком наносить легкие удары по поверхности инструмента.
3. Извлечь патрон.
4. Отшлифовать поверхности обоих конусов дрели.
5. Установка патрона производится легкими ударами молотка или киянки поверх детали.

Можно воспользоваться другим вариантом. Замена патрона при конусном соединении легко может быть выполнена при помощи специального приспособления для снятия подшипников. Некоторые производители комплектуют свою продукцию такими приспособлениями для замены патрона.

Тип зажимного соединения патрона никак не влияет на тип соединения его к валу дрели. Поэтому, при желании патроны с кулачковым механизмом крепления можно легко заменить на элементы с быстрозажимным способом фиксации сверла. Это облегчит работу по замене сверла или биты. А также избавит от необходимости контролировать наличие специального ключа, который так и норовит затеряться.

Как устроен перфоратор изнутри?

Существует несколько типов патронов, но главные из их. без ключа и под ключ. 1-ый вариант оптимален для мастеров, пару раз меняющих сверла в процессе работы, 2-ой подходит для больших деталей. Не каждый новичок в ремонтном деле осознает необходимость нескольких типов картриджей, но они очень важны.

Электроинструмент имеет разную мощность.

Электроинструменты с наименьшей мощностью созданы для более четких и маленьких строй работ. Для этих моделей фиксация не так принципиальна, главное, чтоб перфоратор мог просверлить маленькое отверстие в подходящем месте. В любом случае нужно изучить устройство сверла изнутри, чтоб лучше осознать, как конкретно будет заменена деталь.

Современные технологии существенно упростили конструкцию многих электронных инструментов. В текущее время патроны фиксируются при помощи двойных направляющих клиньев и двойных стопорных шариков.

Прогресс существенно упростил крепление детали. Для вас просто необходимо воткнуть в отверстие подходящий картридж и нажать на него до щелчка. Сверло накрепко закреплено. Сверло снято, необходимо просто нажать на одну из крышек и снять сверло.

Обычно, многие электронные перфораторы обустроены дополнительными функциями, существенно облегчающими процесс строй работ. К примеру, у неких есть электрическая либо щеточная реверсивная система, возможность регулировать количество оборотов, антивибрационная система. Многие компании также оснащают перфораторы системой резвой смены сверл, иммобилайзером, функцией предотвращения заклинивания патрона и особыми индикаторами, указывающими степень износа патрона. Все это содействует более комфортабельной работе с электроинструментом и позволяет ускорить процесс.

Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

Снятие патрона перфоратора. Фото 4

Что остается сделать нашему клиенту детали механизма патрона, если вы выполняете его техническое сервис, нужно очистить от грязищи и пыли, смазать, а в окончании собрать устройство в оборотной последовательности.

Чтоб более тщательно познакомиться с вопросом что же на самом деле, как снять патрон с перфоратора либо дрели, как верно разобрать его, выполнить техническое сервис либо маленький ремонт, есть вариант изучить не столько теоретическую информацию, но зато поглядеть соответственное видео.

На теоретическом уровне на патрон перфоратора категории SDS-max есть вариант установить инструмент с хвостовиком для патронов SDS-plus а бывает инструмент с еще наименьшим поперечником посадочной части. Для решения этой задачки употребляется особая насадка (адаптер), которую сейчас всегда можно купить практически на любом строительном рынке. Хотя использовать такие переходники для перфоратора категорически не рекомендуется, потому что внедрение инструмента наименьшего поперечника на перфораторах томного класса стремительно приведет его в негодность.

Вы, инструмент для перфораторов продается сходу упаковками и даже не может быть восстановлена после выхода из строя. При всем этом вредно путать его с обыкновенными сверлами, которые отличаются от него формой заточки и строением спирали.

Источник

Устройство

Схема патрона в разобраном виде Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

Составные части самых распространенных зажимных устройств:

1. Ось, на нее напрессована втулка с множеством шлицов.
2. Кольцо с конической пружиной, одеваемое на втулку.
3. Стопорные шарики, которые располагаются между кольцом и втулкой.
4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.
