Печка на солярке

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

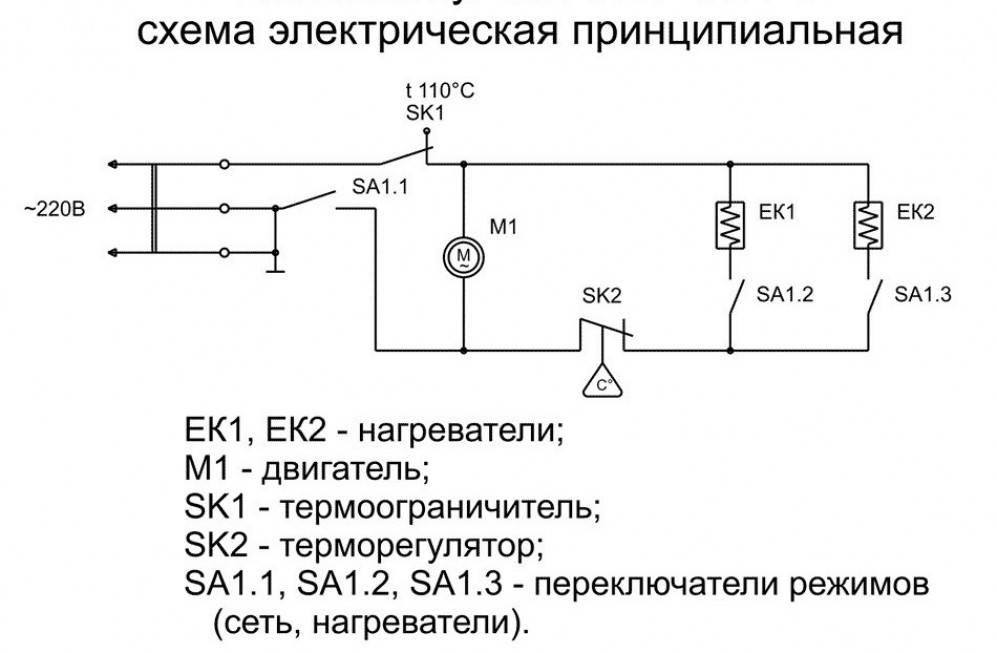

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

  1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
  2. На концах корпуса сбоку нужно вырезать по отверстию – диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
  3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
  4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм – для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
  5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
  6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
  7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм – тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы – фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Видео: твердотопливная самодельная пушка

Рекомендации по выбору печи

  • Из всех печей на солярке для обогрева жилых помещений четко подойдет лишь одна – тепловая пушка непрямого нагрева. Отопительные аппараты типа «Солярогаз» могут применяться как временный вариант, если в комнате есть вентиляция.
  • Для гаража, бокса или дачи лучше делать капельные обогреватели своими руками. Несмотря на популярность, мы не можем посоветовать вам самодельную чудо-печку. Этот агрегат слишком опасен и за время своего существования спалил не один гараж.
  • Дизельная тепловая пушка – единственно верное решение, когда нужно обогреть большую площадь в здании, где нет других энергоносителей.
  • Если печь капельного типа переделать в котел и подключить к системе водяного отопления, то можно с ее помощью обогревать жилой дом. Источник тепла выносится в пристройку или отдельно стоящее здание, где запахи дизеля никому не помешают.
  • Надо понимать, что все жидкотопливные обогреватели требуют периодической чистки от сажи, обильно покрывающей внутренние поверхности камер сгорания и дымовых каналов. Исключение – заводская мини-печка на солярке, где придется менять перегорающие фитили.

Обзор котлов отопления на солярке

Пример установки котла на солярке

Для более эффективной работы отопления на солярке можно приобрести специальный котел. Подобные модели отличаются повышенными показателями КПД, так как их конструкция, а в частности – теплообменник, рассчитаны для работы на жидком топливе.

Установка горелки в обычный твердотопливный котел не всегда создаст нужный уровень нагрева теплоносителя. Поэтому рекомендуется приобретать заводские модели.

Котлы Kiturami

Одни из самых популярных производителей котлов отопления, работающих на солярке. Эта южнокорейская компания специализируется на выпуске отопительного оборудования. Наиболее популярными моделями в настоящее время являются:

  • TURBO-17 – двухконтурный котел с номинальной мощностью 19,8 кВт. Производительность ГВС для него составляет 7,1 л/мин. Стоимость – 39 тыс. руб;
  • TURBO-30U. Самая мощная модель в линейке товаров. Ее работа дает возможность обеспечить теплом дом до 250 м². Стоимость – 57 тыс. руб.

Все эти модели имеют напольный монтаж, характеризуются простым монтажом, а также возможностью установки коаксиального дымохода.

Котлы Fondital

Бесспорное качество итальянского бренда подтверждено спросом покупателей. Компания сделала акцент на оптимальную комплектацию, что положительным образом сказалось на функциональности:

  • Capri BTF 33. Полезная мощность — 33 кВт. Материал изготовления теплообменника и корпуса – чугун, что положительным образом влияет на срок эксплуатации. Преимуществом является встроенный расширительный бак на 130 л. Стоимость – 74 тыс. руб;
  • CAPRI BTF 23. Полностью аналогичен вышеописанному за исключением мощности. Она составляет 23 кВт.

Еще одним преимущество покупки заводских моделей является возможность взять информацию от производителя о том, как правильно сделать отопление частного дома соляркой своими руками: котлы, расход, схемы и другие полезные данные.

Как сделать своими руками?

Модели печей для отопления на солярке, которые можно купить в магазине, рассчитаны на определённую тепловую мощность и способны обогреть строение площадью не 30 м2. Прибор, изготовленный своими руками, будет более экономичным и идеально подходить для предполагаемых условий эксплуатации.

Материалы и инструменты

За основу при сооружении печки на солярке и керосине своими руками можно взять использованный баллон для хранения и транспортировки сжиженного пропан — бутанового газа.

Кроме него требуется подготовить:

  • трубу для изготовления дымохода длиной не менее 4-х метров, с внутренним диаметром 10 см и толщиной стенки 2 мм;
  • трубку из меди диной около 1,5 м;
  • небольшую струбцину с винтом;
  • двухлитровую медицинскую грелку;
  • угловую сталь 20х20 мм;
  • электроды.

Комплект инструментов должен состоять:

  • сварочного аппарата;
  • дрели и сверл;
  • напильника;
  • болгарки;
  • линейки и рулетки.

1 вариант изготовления

Схема чудо-печки на солярке

  1. слить остатки наполнителя из баллона;
  2. промыть его слабым мыльным раствором, а затем чистой водой и хорошо высушить;
  3. срезать с помощью болгарки верхнюю часть, удалить вентиль и на его место приварить трубу для отвода дыма;
  4. к нижней половине (топке) приварить ножки из стального уголка и сбоку вырезать отверстие под установку медной трубки;
  5. ещё одно отверстие вырезать в корпусе для регулировки поступления воздуха и прикрыть его металлической пластиной;
  6. трубку из меди согнуть под углом в 90 градусов, с одного конца присоединить к резиновому шлангу от грелки, другой поместить в баллон;
  7. шланг согнуть пополам, для закрепления места сгиба использовать струбцину с винтом;
  8. грелку заполнить дизтопливом и подвесить на стене в удалении от прибора;
  9. в топочную часть поместить чашку с горючим, при этом проследить за тем, чтобы конец медной трубки располагался непосредственно над этой ёмкостью;
  10. зажжённый лист бумаги положить в чашку поверх дизельного топлива;
  11. соединить обе части баллона;

При нагреве солярка начнёт испаряться, далее произойдёт самовозгорание паров. Добавить горючее можно с помощью грелки. Из неё топливо по каплям стекает к медной трубке через резиновый шланг, а затем поступает в топку. Для регулировки подачи используется винт на струбцине.

Двухконтурные

Это оборудование используется для отопления и обеспечения ГВС. Можно выделить два вида, учитывая метод водонагрева:

  1. Непрерывный нагрев теплоносителя благодаря применению теплообменника. Эффективное проточное решение для небольшой семьи.
  2. Имеется дополнительный бойлер, что позволяет нагревать сразу большой объем жидкости. Можно использовать в промышленных масштабах.

Двухконтурный дизельный котел

Расход дизельного топлива зависит от нескольких факторов:

  • климатические условия;
  • высота потолков;
  • эффективность теплоизоляции;
  • отапливаемая площадь.

Как подтверждают специалисты, установка конденсационной дизельной печки позволяет сэкономить на топливе. Конденсация водяных паров способна помочь увеличить КПД до рекордных 108%.

Конструирование печи собственными руками

Для самостоятельного конструирования необходимо иметь минимальные знания в области газотермодинамики (чтобы понять как осуществляется образование и горение горючей смеси солярки и кислорода), уметь разбираться в элементарных чертежах. Желательно иметь простейшие навыки в области обработки чёрного и цветного металла (резании, сверлении и технологии сварки). Если такого опыта нет, всегда можно обратиться к специалистам.

Печка на солярке своими руками может быть изготовлена в гараже, домашней мастерской.

Конструкция из обычного газового котла

В качестве корпуса можно использовать элементы старого газового котла. Корпус котла необходимо распилить на две половины. Одна будет дном печки, другая верхом. Имеющиеся в нём форсунки необходимо расширить, чтобы обеспечить свободную подачу солярки в смесительную камеру и далее в камеру сгорания.

Самодельная печка из газового котла

Систему воздуховодом можно переделать в дымоотвод. Остаётся только разместить бак с соляркой и печка готова.

Обогреватель из газового баллона

В качестве корпуса будущей печки можно использовать не используемый газовый баллон. Перед его применением необходимо убедиться, что он пуст. Кроме баллона потребуется две трубы длинной примерно 4 метра и внешним диаметром около 100 мм, ёмкость для хранения солярки (в среднем от 10 до 15 литров), две медные трубки (для производства горелки). Изготовить опору следует из стальных уголков с полкой 200мм. Кроме материала потребуются инструменты: дрель и свёрла по металлу, шлифовальная машина (болгарка) с отрезными кругами, любой сварочный аппарат.

С помощью болгарки баллон разрезают на две равные части. Верхняя часть будет крышкой будущей печки, нижняя выполнять функцию камеры сгорания. Для устойчивости всей конструкции снизу приваривают металлические уголки, которые являются ножками будущей печки.

В верхней половине проделывают отверстие. В него вмонтируют вытяжную трубу. Она должна быть надёжно приварена. Следует проследить, чтобы она располагалась строго вертикально. В трубе делается отверстие. Оно выполняет функцию регулятора поступления воздуха.

Отступив от трубы примерно 10 см, делают ещё одно отверстие величиной до 3 мм. Таких отверстий должно быть не менее десяти. Последнее должно быть на удалении от точки сварки не более 50 сантиметров. Кроме этого в верхней части подготавливается отверстие диаметров до 8 сантиметров для заливки солярки. В верхней части баллона делается отверстие размером в 5–8 см для заливки топлива.

Капельная печка

Они достаточно экономичны и легки в изготовлении. Например, для получения мощности в 10 кВт потребуется расход солярки всего 0,6 литра в час. Увеличив размер конструкции можно довести мощность теплоотдачи до 20 кВт.

Технология изготовления печки капельницы на солярке не представляет особенных технических трудностей. Сначала рассчитывают габариты будущего агрегата. Расчёт производится исходя из следующих соображений. Для обогрева комнаты площадью 9 кв. м будет достаточно печки, размеры которой равны 30х30х45 см. Эти размеры позволяют рассчитать объём самой печки. Чаще всего используют уже готовые конструкции и не обязательно прямоугольные. Для небольших печек применяют нижние части огнетушителей, для более мощных печек используют дно металлических бочек.

Подачу солярки организовывают, используя элементы медицинской горелки. Имеющийся в ней резиновый шланг закрепляют на специально подготовленной медной трубке. Эту трубку сгибают под прямым углом. Затем её крепят струбциной или специально подготовленного крепления. В качестве фитиля можно использовать подручную ветошь, которую предварительно пропитывают соляркой.

Самодельная печка капельница

Принцип действия такой печки заключается в постоянном смачивании фитиля соляркой, которая самотёком поступает через шланг и трубку из ёмкости с соляркой.

В корпусе печки проделывается дверца, а сверху отверстие для подвода медной трубки.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

  • она экономит топливо;
  • по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
  • легко транспортируется;
  • простота в использовании;
  • печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

  • аппарат должен располагаться в помещении без сквозняков;
  • легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
  • нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

  • металл листовой;
  • труба медная;
  • патрубок;
  • резиновый шланг;
  • газовый баллон;
  • винты;
  • медицинская горелка.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

  1. Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
  2. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
  3. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
  4. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
  5. Затем открыть обратно, установив нужную степень нагрева.
  6. Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности

  • Запрещено пользоваться прибором в плохо проветриваемом помещении.
  • Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
  • Запрещено использовать другое топливо, которое не указано в паспортных данных.
  • Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

  • Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
  • Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
  • После установки фитиля горелка и решетка возвращаются на свои места.
  • Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
  • Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
  • Осуществляется розжиг горелки.
  • Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
  • Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
  • При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
  • Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Критерии выбора

Основными критериями выбора печи на солярке заводского изготовления являются:

  • диапазон тепловой мощности;
  • материал изготовления;
  • конфигурация и размеры изделия.

Мощность

Для выбора печи по мощности исходят из следующего соотношения: на 10 м² обогреваемой площади — 1 кВт мощности. Соответственно для гаража в 20 квадратных метров потребуется прибор мощностью 2,0 — 2,5 кВт, для помещения большей площади, например, 40 — 50 квадратных метров — модель мощностью 5 кВт.

Материал

Корпус прибора должен быть изготовлен из стойкого к коррозии и жаропрочного материала. Лучшими по этому критерию будут печки из нержавеющей стали или чугуна.

Зима/лето

Основной деталью в заводских моделях печей на солярке является горелка или колба. Ведь именно с её помощью вырабатывается тепло. Она может изготавливаться из:

  • металла;

  • стекла.

Металлический тип горелки из металла менее эффективен чем стеклянный, но более прочный и может использоваться для приготовления пищи летом. Если прибор будет использоваться только как отопительный, то лучше выбрать модель со стеклянной горелкой. Но на ней лучше не готовить, так как случайное попадание воды может привести к появлению трещин на её поверхности.

Цена

Цена прибора зависит от мощности прибора, количества горелок, габаритов и производителя. Печку отечественного производства можно купить за 1800 — 5000 рублей, импортные приборы такой же мощности стоят дороже в пределах от 30000 до 50000 рублей.

Системы управления

Аппарат должен быть оснащён специальной автоматикой, которая будет отключать его при перегреве системы контроля пламени, регулировать температурный режим, выполнять дозировку поступления дизтоплива к горелке. Поэтому можно будет оставлять такую печку на долгое время без постоянного контроля со стороны владельца.

Варианты исполнения самодельной печи для дачи и дома

Варианты печей для гаража, которые предлагаются в магазине, в большинстве своем, рассчитаны на эксплуатацию в усредненных условиях работы. Изделие, изготовленное своими руками, будет идеально отвечать предполагаемым условиям использования. Печь солярогаз, наверняка, будет не только экономичнее, но и гораздо эффективнее, если решено использовать печное отопление.

Вариант первый — используем старый газовый баллон

Ненужный газовый, кислородный или углеродный баллон может стать основой для изготовления печи своими руками. Дизельное топливо будет подаваться самотеком, а подача воздуха не будет принудительной. Чтобы избежать прогрева баллона до опасной температуры, необходимо установить высоту контура в соответствии с высотой источника горения, который находится внутри. Чтобы изготовить печь на солярке вам понадобится:

  • 50-ти литровый баллон, толщина стенок которого не должна быть меньше 1,5 мм.;
  • труба для дымохода (толщина стенки — 2 мм., длина — 4 м., внутренний диаметр — 10 см.);
  • емкость для топлива объемом 10-15 литров;
  • трубы из меди для горелки;
  • стальной уголок 20х20;
  • напильник, болгарка, сварочный аппарат и электроды, дрель и сверла.

Если стенки будут очень толстыми, то температуры кипения достичь будет невозможно. Первым делом сливаем конденсат из баллона и промываем его водой несколько раз. Болгаркой срезается верхняя часть с вентилем. Необходимо отметить, что печь данной конструкции и объема без труда прогреет даже большое помещение. Итак, мы получили камеру сгорания, в виде нижней части, а верхнюю будем использовать в качестве крышки.

Для лучшей устойчивости чудо-печки, привариваем к нижней части ножки из металлического уголка. В некоторых случаях можно расположить баллон горизонтально, а ножки устройства использовать в качестве воздуховодов. Для подачи топлива используется вентиль. Чтобы не было проблем с тягой, дымоход должен располагаться вертикально без наклонов и углов. Высота готового дымохода должна быть не менее четырех метров. Данная конструкция предполагает использование очищенной отработки в качестве топлива. В неочищенном масле может присутствовать спирт или вода, а в случае сильного нагревания это может привести к взрыву. и печка закрываетсяпроизойдет возгорание паров

Вариант второй — капельница

Данный вариант можно применять только для нежилого дома но только не для дачи. Конструкция довольно простая (капельная), поэтому изготовить такую печь можно довольно быстро. Понадобится обычная медицинская 2-литровая грелка, оснащенная 2-метровым резиновым шлангом. К нему присоединяется медная трубка (около метра), которая изогнута под прямым углом. Резиновый шланг сгибается пополам, а на месте сгиба монтируется небольшая струбцина из жести, которая снабжена вентилем. Вот такая довольно несложная конструкция будет обеспечивать поступление топлива из грелки в капельном виде. Грелка подвешивается на стене, посредством имеющегося отверстия. Понадобится ветошь для фитиля. Идеальный вариант – старый матрас. Его можно разрезать или разрубить топором на брикеты подходящих размеров. Они отлично горят, но их стоит смочить в солярке перед использованием. Если печь под брикеты больших размеров, лучше положить красные кирпичи, для маленькой печки данных действий предпринимать не надо. Для основания чудо-печки подойдет любая емкость из металла.

Можно использовать половину ненужной бочки. Дверца должна быть небольшой — по размеру брикетов. Дверка, изготовленная своими руками, наверняка, будет иметь щели, поэтому поддувало делать не обязательно. Для изготовления трубы используется жесть, отверстие для которой должно располагаться на максимальном расстоянии от дверцы. По центру печи делается отверстие, соответственно диаметру медной трубки. Ее также можно расположить около дверцы, в отдалении от трубы дымохода. когда труба располагается сверхурегулярной эксплуатации печи

О дизельных тепловых пушках

Отопительные агрегаты данного типа предназначены для обогрева больших площадей (от 30 м²) при любых погодных условиях. Дизельная печь представляет собой нагнетатель теплого воздуха в виде трубы, установленной на колеса для удобства перемещения. За создание воздушного потока отвечает турбина, встроенная с торца этой трубы. Горелка для печи, сжигающая солярку, помещена внутрь камеры сгорания и омывается воздухом со всех сторон. Есть 2 типа тепловых пушек:

  1. С прямым нагревом. Это значит, что проходящий сквозь трубу воздух прогревается стенками камеры и смешивается с выходящими оттуда продуктами горения, а потом смесь газов попадает в помещение. Отопитель очень эффективен, но непригоден для работы в замкнутом пространстве.
  2. С непрямым нагревом. Конструкция аналогична первой, но отходящие газы не смешиваются с воздушным потоком и направляются по отдельному каналу в дымоход, как это изображено на схеме. Обогреватель теряет в эффективности, поскольку часть теплоты уходит вместе с продуктами горения, зато абсолютно безопасен и способен отопить жилые помещения.

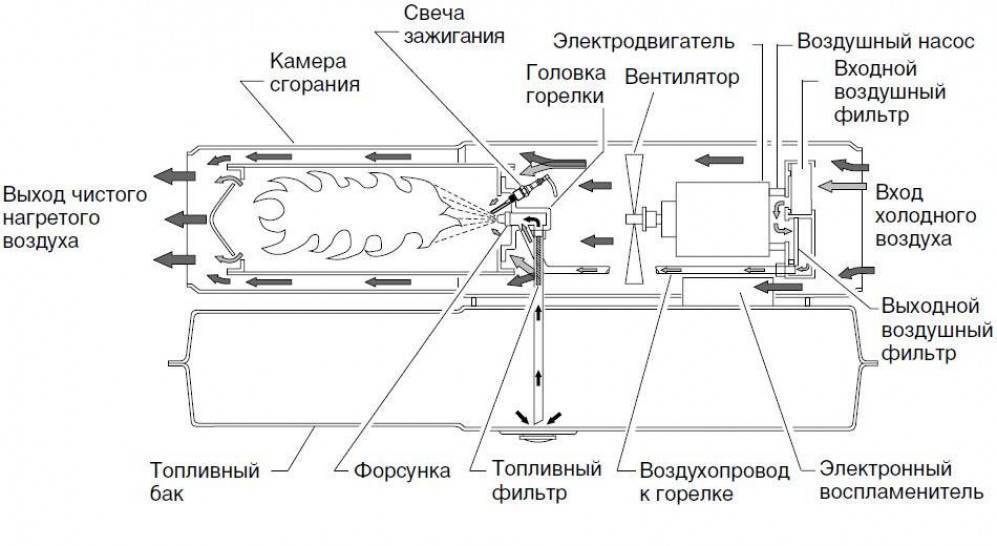

Схема работы дизельной пушки с прямым подогревом воздушного потока

Перечислим главные преимущества воздушных печей на солярке:

  • способность отапливать помещения большой площади, для чего выпускаются модели мощностью от 10 до 100 кВт;
  • приемлемый расход дизеля;
  • мобильность;
  • поддержание требуемой температуры воздуха в комнате;
  • автоматика безопасности, отключающая насос и подачу топлива к форсунке при перегреве, отключении электричества и других аварийных ситуациях;
  • высокая скорость прогрева всего объема комнаты.

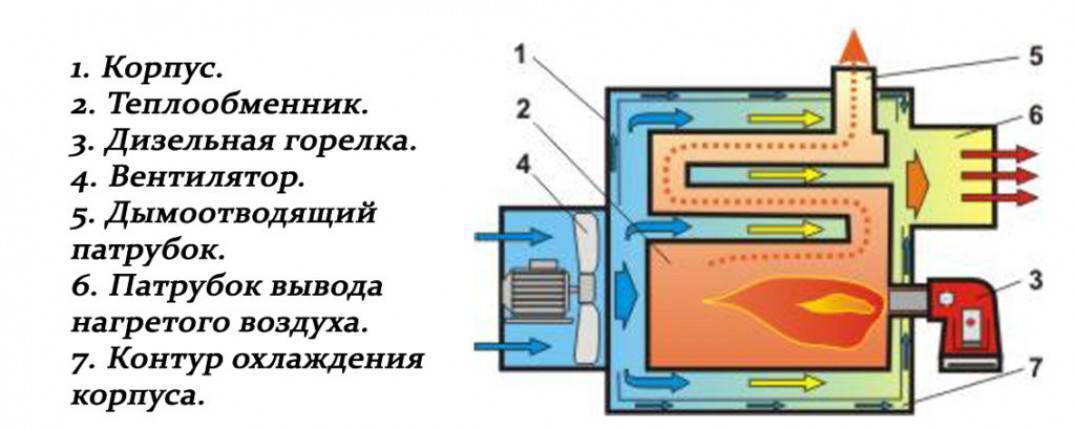

Принцип действия воздушного обогревателя на солярке с дымоходом

Основной недостаток мощных дизельных обогревателей – высокая стоимость. Взять изделия того же бренда Ballu, входящего в среднюю ценовую категорию: установка прямого нагрева мощностью 10 кВт обойдется в 270 у. е., а непрямого на 20 кВт – в целых 590 у. е.

Дизельная печка с нагнетанием воздуха — вид изнутри

Второй важный минус относится к агрегатам прямого нагрева, выбрасывающим вместе с воздухом дымовые газы. Эта особенность сильно ограничивает сферу применения воздушных отопителей данного типа. Безопасно пользоваться тепловой пушкой можно лишь в производственных либо технических помещениях с принудительной вентиляцией или на объектах строительства для местного подогрева.

Устройство и особенности

Современный дизельный котел обладает простым устройством:

  1. Горелка.
  2. Насос.
  3. Топливный фильтр.
  4. Датчики контроля температуры.
  5. Выносной пульт управления.

Работает дизельная система таким образом. В горелку поступает топливо, происходит смешение с воздухом, осуществляется распыление, для чего используется вентилятор. Далее происходит воспламенение в камере сгорания, нагревание теплоносителя и стенок камеры. Дымоход выводит образуемые при сгорании топлива газы.

Строение дизельного котла

Отопительные дизельные котлы имеют конструктивные сходства с газовыми, но кардинально отличаются от инфракрасных. Отличается строение горелки. Поэтому универсальные дизельные печки, работающие на двух видах топлива, работают благодаря смене навесной горелки. Модели со встроенной горелкой не могут быть модернизированы. Это уменьшает их вес и стоимость.

Описание отопительного прибора

Печка в процессе работы использует жидкий вид топлива, это может быть солярка, керосин. Из топливного бака солярка поступает в фитильное отделение под собственной силой тяжести или самотеком. Регулируют такую подачу специальным устройством. После нагрева солярка выделяет летучие вещества, которые поступают в камеру сгорания и при горении выделяют дополнительное тепло. В магазинных вариантах конструкторы предусмотрели компактное распределение паров, что ведет к равномерному горению.

В конструкции предусмотрен съёмный топливный бак с клапаном и винтом для регулировки. Установлен блок с расположенным вентилем, решетка съемная, есть отражатель и горелкой. Отражатель обработан красителем на порошковой основе, с его помощью увеличивается обогрев.

Активно используется частниками в нежилых помещениях, например, гаражах, подвалах, теплицах, палатках. Отлично дополняют отдых туристов и рыбаков, но в жилых помещениях применяется редко, если там нет альтернативных вариантов подогрева, и отсутствует электричество.

Положительные и отрицательные стороны

К плюсам относят:

  • равномерное распределение тепла в комнате;
  • не зависит от электрической сети;
  • процесс сжигания полностью под контролем;
  • стоимость агрегата доступная для всех пользователей, установка несложная;
  • сажа и дым при правильной эксплуатации не выделяется;
  • работает экономно, можно переставлять и переносить из-за малого веса и габаритов;
  • безопасный в смысле пожара вариант.

Недостатки проявляются в недочетах:

  • не работает на неочищенном масле;
  • в непроветриваемых комнатах не применяется из-за неприятного запаха от сгорания;
  • малоинертный агрегат.

Требования безопасности

Для нормальной эксплуатации без непредвиденных ситуаций соблюдают определенные меры:

  • нагревательный агрегат не располагают вблизи легко воспламеняющихся предметов и материалов, не допускают захламленности в месте установки;
  • на решетку для готовки не ставят емкости с содержимым, вес которых превышает 5 кг;
  • если нет системы проветривания или оконные проемы глухого типа, то использовать чудо-печку на жидком топливе нельзя;
  • печь ставится на основание, которое покрыто огнеупорным материалом (асбест, керамика, кирпич);
  • не применяют другие виды топлива, кроме тех, что указаны в инструкции;
  • не допускают попадания воды в топливный бак.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
