Предохранительный клапан

Монтаж клапана

Перед установкой нужно подготовить необходимые расходные материалы. Нам понадобятся:

• полипропиленовая труба и переходники;
• предохранительный клапан для бойлера;
• тройник;
• американка;
• пп фитинги;
• сливной кран.

Монтаж клапана на бойлер

Далее действуем по инструкции:

1. Нужно присоединить тройник к месту, куда в бойлер будет поступать вода. Для этого нужно использовать паклю, пасту, а также прокрутить тройник на несколько оборотов.
2. Устанавливаем на отводе тройника запорный клапан.

В будущем он поможет слить воду во время ремонтных работ.

1. Берем металлический клапан и осматриваем его на предмет исправности. Рычажок должен быть целым, равно как и пружинки.
2. При осмотре на корпусе можно заметить стрелку. Она указывается, в какую сторону должна двигаться вода. При установке стрелка должна смотреть вверх, а сливное отверстие – вниз.
3. При помощи пакли и монтажной пасты закрепляем клапан резьбовым соединением. В случае трудностей можно использовать ключи.
4. К предохранительному клапану прикручивается «американка» — запорный вентиль. Чтобы зафиксировать конструкцию, можно использовать накидную гайку.
5. Устанавливаем еще одну «американку» на трубу, по которой будет поступать горячая вода.
6. Прямо к «американке» крепим полипропиленовые трубы. Дополнительно можно использовать переходники, которые отведут трубы поближе к стенке.
7. Трубы подсоединяются к системе холодного водоснабжения с помощью фитингов. К предохранителю подключается сливная трубка.
8. Для подключения к водопроводу можно использовать гибкие шланги, металлопластиковую трубу, полипропиленовые трубы. Для пайки ПП трубы используется специальный паяльник.

Подключение бойлера с помощью гибких шлангов

Есть достаточно распространенное мнение, что для исправной работы достаточно одного предохранительного клапана. Эта точка зрения тоже имеет смысл, но тогда процесс установки существенно упрощается. Нужно исключить из схемы тройник и зафиксировать предохранитель на патрубке бойлера.

Советы по выбору модели клапана

Если бойлер только-только будет покупаться, стоит уточнить у специалиста о комплектации. Дело в том, что многие компании упаковывают нужный клапан вместе с водонагревателем. Очевидно, что в дальнейшем нужно будет ориентироваться на характеристики заводского клапана.

Если же таковой предохранительный клапан для бойлера отсутствует, то нужно обратиться к документации и найти требуемые характеристики, главными из которых является предельное давление и объем в баке.

Если клапан будет слишком «слабым», из него будет подтекать вода, а если слишком «сильным» — возникнут проблемы с эксплуатацией.

Правила и стандарты

Применение предохранительной арматуры регулируется национальными и отраслевыми стандартами, правилами эксплуатации и техническими указаниями.

Для сосудов, работающих под давление, применяют следующие регламентирующие документы:

• (ПБ 03-576-03). Правила безопасности для сосудов и установок давления.
• «Boiler & Pressure Vessel Code» Американский стандарт.
• ГОСТ 24570-81 Национальный стандарт по предохранительным клапанам.

Системы, защищаемые аварийной арматурой, в случае их нештатной работы или аварии, представляют собой значительную угрозу производственной и общественной безопасности. Поэтому их проектирование, комплектация, монтаж, эксплуатация курируются уполномоченными органами, следящими за соблюдением требований правил и стандартов на всех этапах жизненного цикла оборудования. В РФ это поручено Ростехнадзору.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

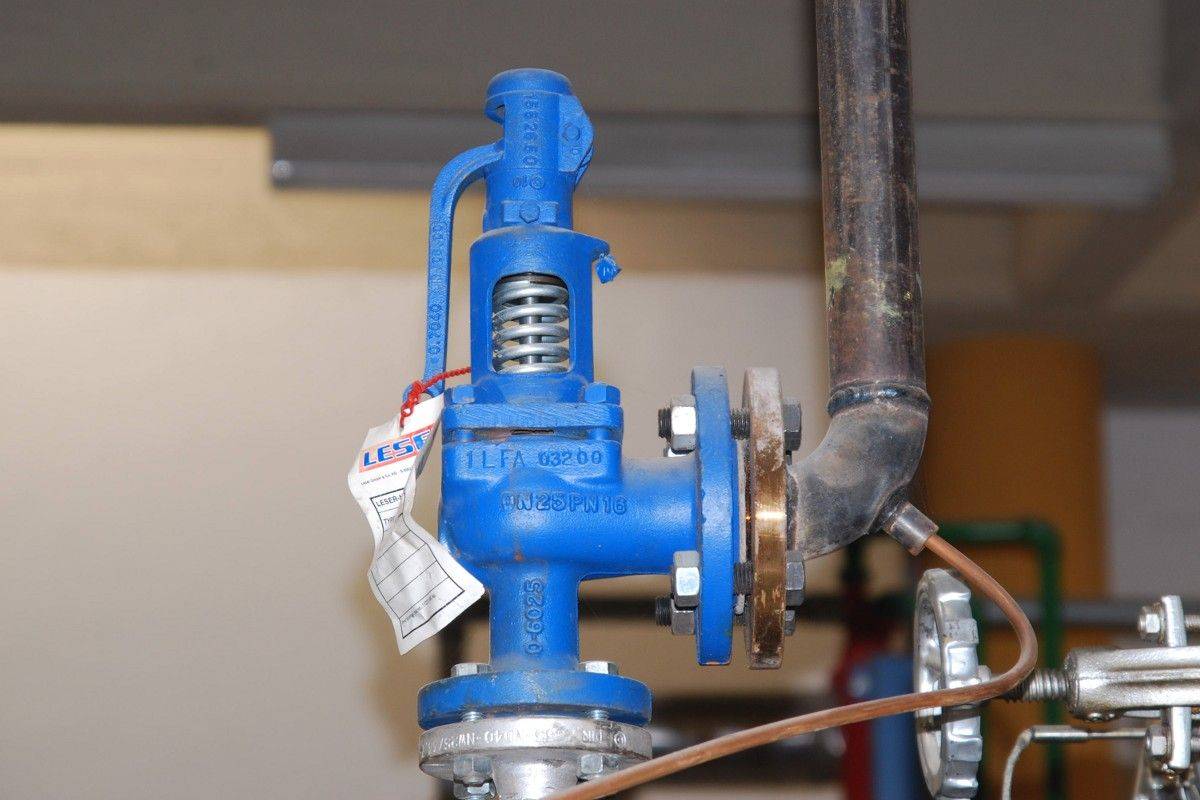

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Правила установки, регулярность замены

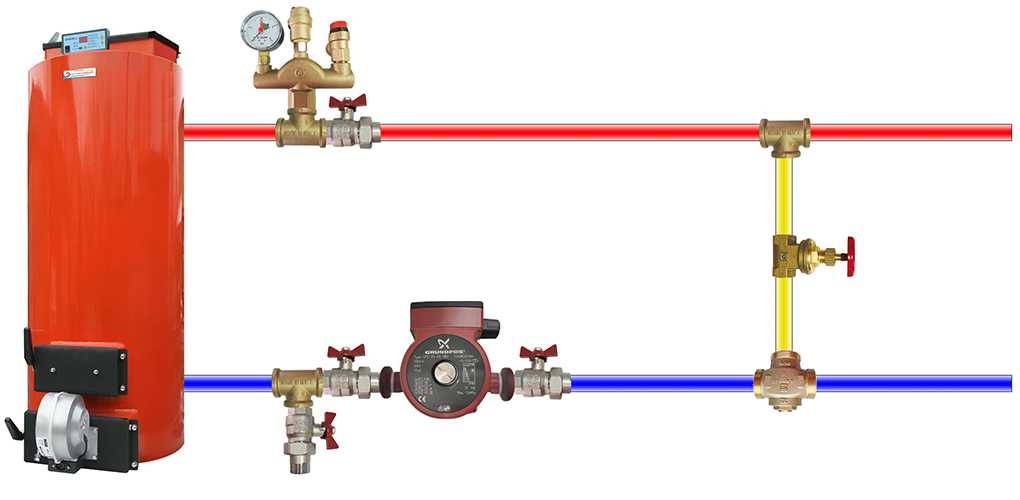

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

• Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
• Ставится на расстоянии 20-30 см от котла.
• Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
• Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
• В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание  — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Виды регулировочных клапанов

Устройства разделяют на две подгруппы. Они различаются конструкцией и принципом действия. Это:

• Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
• Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Редукторы разделяются также по виду рабочей среды:

• Воздух.
• Газ (углекислый, ацетилен, аргон, кислород и т.п.).
• Масло в системах смазки и гидравлики.
• Вода в сетях водоснабжения и канализации.
• Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров. В мембранных редукторах перепады на входе сказываются на постоянстве напора на выходе, они неприхотливы и допускают значительные загрязнения жидкости. Для срабатывания им не требуется существенный перепад входного давления.

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

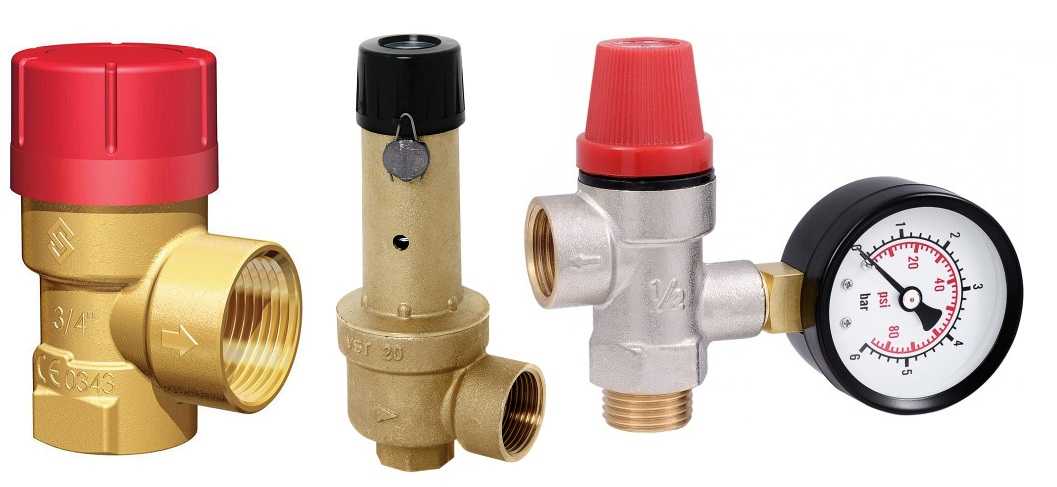

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

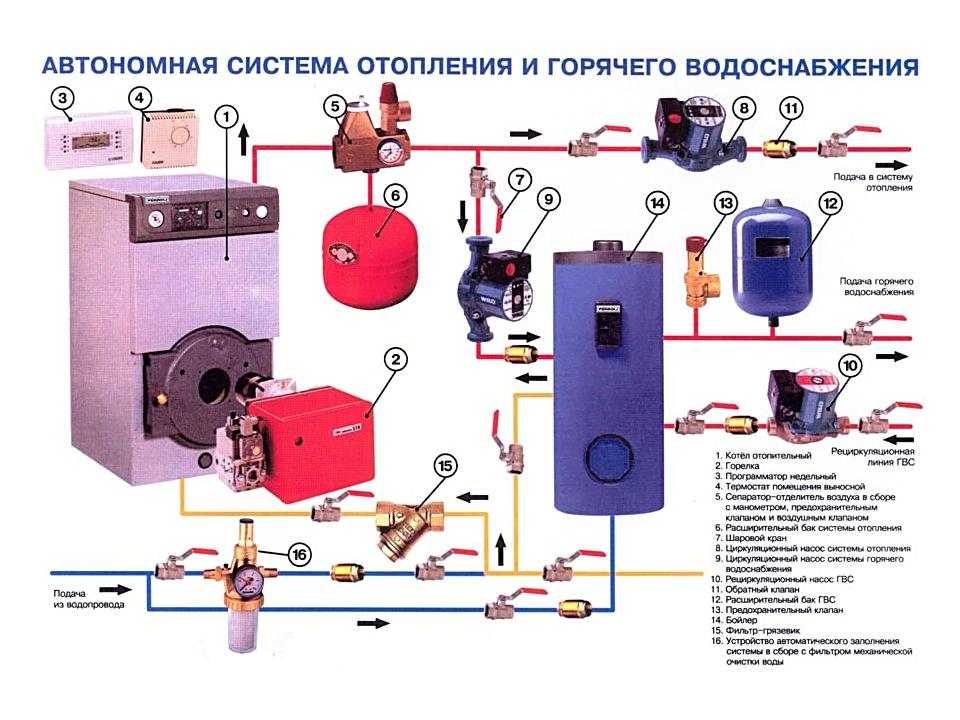

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Виды клапанов

Клапаны принято классифицировать по трем критериям, в каждом из которых выделяют два типа устройств:

По скорости срабатывания​​​​​:

Пропорционнальные. Открываются постепенно, позволяя пару плавно выходить из контура. Не вызывает гидроудара при закрытии, поэтому может использоваться как в сжимаемых, так и в несжимаемых средах.

Двухпозиционные. При достижении пограничного давления резко открывается, освобождая большое количество воды или газа. Используется в контурах как с жидкостями, так и с газом

Но важно учитывать, что при резком закрытии жидкость может вызвать гидроудар, поэтому двухпозиционные клапаны рекомендуют использовать только с сжимаемыми средами

По высоте подъем запора:

• Частично подъемные. Открываются на небольшое расстояние, из-за чего не могут резко высвободить большой объем газа. Рекомендуется использовать только в контурах с жидкостями
• Полностью подъемные. Открываются полностью, благодаря чему могут применять и в газовых, и в жидкостных системах. Позволяют выпускать большой объем среды, значительно снижая давление внутри контура.

По устройству механизма:

• Пружинные. Пружина может со временем потерять герметичность, сложно регулировать давление на запорное кольцо. Можно применять на трубах небольшого диаметра в квартирах и частных домах.
• Рычажно-грузовой. Выше стоимость, но давление можно менять с помощью системы грузов. Ограниченность применения трубами широкого диаметра.

Устройство обратного клапана

Обратный клапан для водонагревателя служит для предотвращения утечки воды из бойлера, в случае если давлении в водопроводе падает или воду совсем отключают. При первичном заполнении емкости резервуара напор воды открывает пружину запорного элемента, и вода поступает в корпус. При наполнении давление внутри бойлера растет, и как только сравняется с водопроводным, тарельчатый запорный элемент перекрывает доступ воды из водопровода. После этого тэны производят нагрев воды до заданной температуры. Как только откроете кран горячей на раковине или в душе, давление внутри бойлера упадет и вода снова начнет поступать в бойлер.

Герметичность обратного гидроклапана имеет важное значение для обеспечения безопасности эксплуатации водонагревателя. В жилых домах нередки случаи, когда давление в сети падает или прекращается подача воды

При неисправности вода может вытечь из корпуса водонагревателя и тэны будет нагревать воздух внутри.

Результат работы бойлера без предохранительного клапана Источник mosobl.sledcom.ru

Если в водонагревателе не предусмотрена автоматика отключающая тэны при сухом нагреве, то это приведет к перегоранию и выходу из строя дорогостоящего оборудования. Особенно это опасно, если в этот момент начнется подача вода, которая попадая на раскаленные тэны, вызовет интенсивное парообразование, что может привести даже к взрыву.

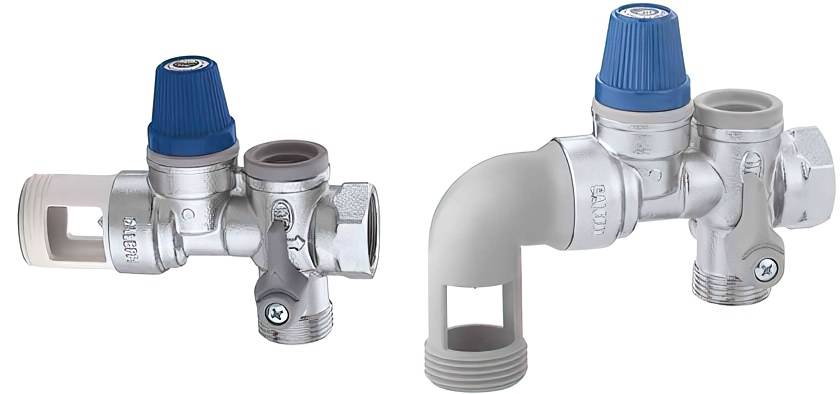

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Основания для монтажа защитного элемента

В систему отопления поступает вода с температурой не более 15°С. Перемещаясь внутри системы, используемый теплоноситель постепенно нагревается, увеличивается в объеме, соответственно, давление становится больше. По причине его увеличения растет нагрузка на изделия.

Если давление станет выше 3,5 бар, можно столкнуться со следующими неприятностями:

• протечки в трубопроводных элементах;
• поломки деталей, выполненных из полимера;
• взрыв нагревательного топливного бака;
• короткое электрическое замыкание в электросистеме.

В стандартных твердотопливных отопительных котлах теплоотдача медленно увеличивает температуру. Жидкость, используемая как теплоноситель, перегревается довольно быстро по причине того, что теплогенератор функционирует по инерции.

Чтобы предотвратить стремительный перегрев, необходимо устанавливать специальную группу обеспечения безопасности. Она состоит из таких элементов, как:

• манометр для замера уровня давления;
• воздухоотводчик для устранения воздушных масс;
• предохранительный защитный клапан.

Принцип работы клапана выглядит следующим образом:

1. При активном горении твердого топлива вода естественным образом нагревается до необходимой температуры.
2. Перекрывает поток воздуха, на основании чего затухает огонь.
3. Топка производит тепло.
4. Теплоноситель нагревается до 95°С.
5. Жидкий состав закипает, начинает испаряться.
6. Давление скачкообразно увеличивается.
7. Активируется предохранительный клапан, который контролирует безопасность системы отопления.
8. Устройство моментально активирует затвор, позволяет нагретому пару выйти наружу.
9. Давление снижается до стандартного.
10. Предохранительный клапан, применяемый для защиты системы отопления, возвращается в ранее установленное положение.

Клапан защиты монтируется в котлах особого твердотопливного типа, в более современных моделях – паровых и обычных печах, где присутствуют водяные контуры.

Если купить современные системы отопления, предлагаемые известными брендами, дополнительно предохранительные защитные комплектующие приобретать не придется. Этот элемент присутствует в оборудовании изначально.

В старых моделях потребуется произвести самостоятельную установку защищающего предохранительного клапана. Монтируют его внутри теплообменника или в трубе, которая присоединяется к котлу.

Подсоединение трубопроводов к водонагревателю

Для обеспечения безопасности пользования водонагревателем лучше если установку бойлера и монтаж всех трубопроводов будет производить опытный профессионал. Ну а если вы решили самостоятельно выполнить установку и подключения бойлера, то надо действовать строго с соблюдением всех норм прилагаемой инструкции к изделию.

Прежде всего, не допустимо устанавливать запорные вентили между предохранительным устройством и входом в бойлер. Можно конечно сказать, что ничего страшного он всегда будет открыт. Но не исключено, что кто-то из ваших гостей случайно закроет этот вентиль, перекрывая тем самым доступ к сбросу излишек воды при случайных повышениях давления. Что может произойти при этом указано выше.

Для перекрытия подачи воды запорный кран можно устанавливать непосредственно перед предохранительным клапаном для водонагревателя. Для сброса воды используют прозрачную пластиковую трубку, которую крепят к штуцеру с помощью хомута. Другой конец трубочки направляют в канализационную систему. Можно конечно поставить ведро для сбора воды, но этой емкости хватит лишь для сбора жидкости при подкапывании. При аварийном сбросе этой емкости может не хватить.

Подсоединение трубопровода от водопровода к предохранительному устройству можно производить гибким армированным шлангом, или с помощью полипропиленовых труб. Поскольку давление в водопроводной сети может без всякой причины повышаться, то можно установить редуктор, ограничивающий колебания напора воды.

Вид на бойлер снизу Источник strojka-gid.ru

Неплохо также установить в систему фильтр для очистки воды от загрязнений. Грязь попадая в бойлер оседает на тэнах и снижает их нагревательную способность. При замене предохранительного клапана, или его ремонте необходимо полностью сливать воду из нагревателя.

Для таких случаев между гидроклапаном и входом в бойлер устанавливают тройник. К тройнику подсоединяется запорный кран и трубопровод, который сливает воду в канализацию. При работе бойлера кран закрыт, а когда надо слить воду, то кран открывают и вода сливается. Такое же устройство устанавливается и на выходе горячей воды. Для защиты от не санкционированного открытия крана, лучше снять рукоятку и хранить ее отдельно.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

• Цилиндрический корпус имеет входной и выходной патрубок.
• По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
• Сверху золотник поджат пружиной.
• Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

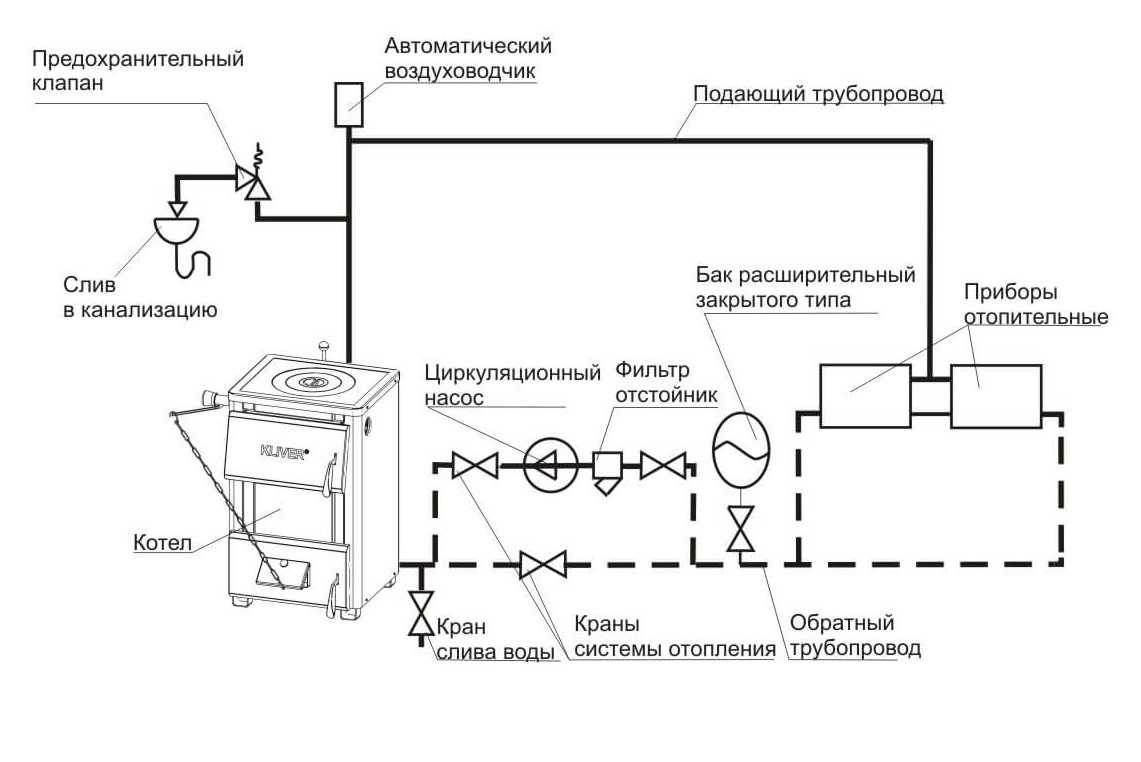

Схема и особенности установки

Правила монтажа, подбор и необходимый расчет характеристик предохранительных клапанов содержатся в технических нормативных документах.

Основными требованиями, которые следует учитывать при монтаже этих устройств, являются:

• Установка в подающем контуре в непосредственной близости от отопительного котла и узла подпитки. В определенных случаях при массивной разводке должны быть предусмотрены несколько таких устройств для поддержания допустимого уровня давления;
• В промежутке между местами монтажа предохранительных клапанов недопустима установка регуляторов, расширительного бака, запорных элементов, узлов подпитки или других устройств. Кроме того, нельзя допускать сужения труб, диаметр которых будет меньше диаметра самого клапана.

Расчет и монтаж сбросных механизмов должен предусматривать наличие дополнительного трубопровода, который обеспечивал бы соединение клапана и, например, сточного канала.

( 1 оценка, среднее 5 из 5 )

Принцип действия предохранительного клапана

Предохранительные клапаны имеют различную конструкцию и применяются в системах трубопроводов, транспортирующих:

• холодную и горячую воду, пар;

• нефть и нефтепродукты;

• газ и жидкости с разными химическими свойствами.

Благодаря своим конструктивным особенностям предохранительные клапаны применяются в различных сферах промышленности:

• жилищно-коммунальной;

• газовой;

• нефтеперерабатывающей;

• химической и во многих других инженерных коммуникациях.

Предохранительные клапаны – это элементы трубопроводной предохранительной арматуры, применяющиеся в трубопроводных системах, для защиты от перегрузок давления рабочей среды. Принцип работы таких устройств не очень сложный. При повышении давления потока транспортируемой среды клапан сбрасывает излишки рабочей среды в дренажную систему или атмосферу. После того как давления нормализуется устройство автоматически   возвращается в исходное положение и сброс прекращается. Достигается это благодаря наличию пружины в предохранительном клапане.

Таблица А.1

Наименование газа	k	В3 при β ≤ βкр	βкр	R
при t = 0 °С и P = 0,1 МПа (1 кгс/см2)	Дж/(кг*К)	кгс*м/(кг*°С)
Азот	1,40	0,770	0,528	298,0	30,25
Аммиак	1,32	0,757	0,543	490,0	49,80
Аргон	1,67	0,825	0,488	207,0	21,20
Ацетилен	1,23	0,745	0,559	320,0	32,50
Бутан	1,10	0,710	0,586	143,0	14,60
Водород	1,41	0,772	0,527	4120,0	420,00
Воздух	1,40	0,770	0,528	287,0	29,27
Гелий	1,66	0,820	0,483	2080,0	212,00
Дифтордихлорметан	1,14	0,720	0,576	68,6	7,00
Кислород	1,40	0,770	0,528	259,0	26,50
Метан	1,30	0,755	0,547	515,0	52,60
Хлористый метил	1,20	0,730	0,564	165,0	16,80
Окись углерода	1,40	0,770	0,528	298,0	30,25
Пропан	1,14	0,720	0,576	189,0	19,25
Сероводород	1,30	0,755	0,547	244,0	24,90
Сернистый ангидрид	1,40	0,770	0,528	130,0	13,23
Углекислый газ	1,31	0,755	0,545	189,0	19,25
Хлор	1,34	0,762	0,540	118,0	11,95
Этан	1,22	0,744	0,560	277,0	28,20
Этилен	1,24	0,750	0,557	296,0	30,23

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму

На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.
