Виды шлицевых бит, расшифровка аббревиатур

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита «Звездочка» (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается. Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита «Звездочка» Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита «Звездочка» с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

Бита «Звездочка» с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита «Звездочка»

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длинна может быть от 50 мм до 100 мм.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

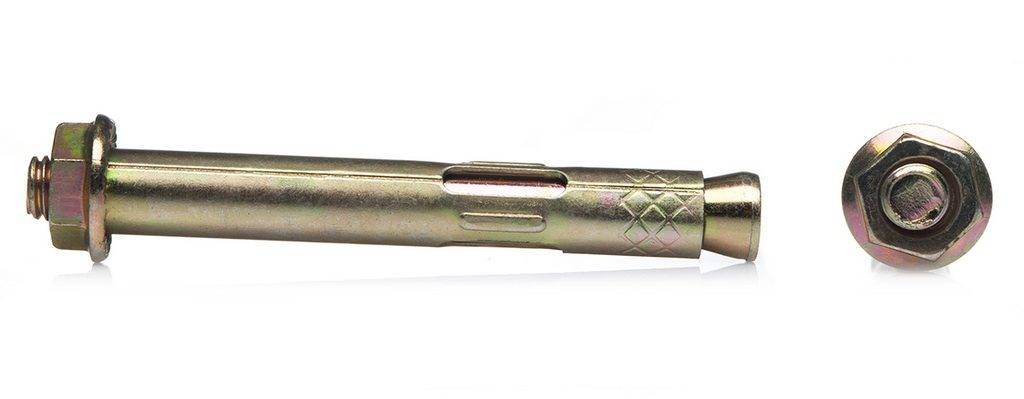

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

  • повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
  • расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
  • применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
  • простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
  • возможность применения анкеров для укрепления имеющейся конструкции;
  • стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

  • повышенная стоимость изделий по сравнению с другими видами метизов;
  • необходимость предварительного выполнения отверстия в твердой основе;
  • подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт имеет стойкость к воздействию усилий

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм2,02,53,03,54,04,55,05,56,0; 6,5; 7,08,09,0
Толщина, мм0,3 — 0,40,40,50,5 — 0,60,6 — 0,80,60,80,8 — 1,01,0 — 1,21,2 — 1,61,4 — 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длинна насадок, которая колеблется от 50 мм до 100 мм.

Классификация бит для шуруповерта

Крепежные насадки на шуруповерт классифицируются по следующим параметрам:

  • материал;
  • форма;
  • тип конструкции;
  • размеры головки и длина стержня.

По материалу и покрытию

Первостепенное значение имеет материал, из которого сделана насадка. Ведь само по себе соответствие наконечника пазам метиза не сделает биту долговечнее. Чтобы не пришлось каждый раз менять насадку после нескольких использований только из-за того, что она не выдерживает нагрузки, ломается или деформируется, выбирать нужно из следующих материалов:

  • углеродистые стали марок R7-R12;
  • инструментальная сталь марки S2;
  • сплавы хрома с ванадием;
  • сплавы молибдена с вольфрамом или хромом.

Кроме самого материала, важно покрытие насадки. Оно обеспечивает бите более высокую прочность, стойкость к коррозии

Самые надежные виды покрытий:

  • сплав хрома с ванадием
  • сплав вольфрама с никелем
  • сплав нитрида титана;
  • покрытие из смеси вольфрама, карбона и алмазной крошки.

Покрытие из нитрида титана легко отличить по золотистому цвету, алмазный же слой добавляет наконечнику блеск.

Золотистый цвет нитрид-титанового покрытия

Форма

По форме биты для шуруповертов имеют следующую классификацию:

  1. Плоские. Самый стандартный и распространенный тип. Другое название – биты под прямой шлиц. Используются для закручивания шурупов, саморезов в поверхности из дерева и гипсокартона. На конце плоский шлиц, как у отвертки. Ширина его – 3-7 мм, длина разная.
  2. Крестообразные. На конце насадки 4 ребра сходятся, образуя плоский крест. За счет этого шуруповерт получает надежное сцепление с пазами в шляпке метиза. Эти насадки более устойчивые, чем плоские – ними можно работать как по дереву, так и по металлу. Ширина креста – от 2 до 7,1мм.
  3. Крестообразные усовершенствованные. Здесь между четырьмя главными ребрами есть еще 4 дополнительные шлицевые насечки. То есть, наконечник имеет 2 креста. Они обеспечивают повышенную плотность сцепления, и за счет этого такими насадками удобно работать, к примеру, на ДСП-панелях. Ширина главного креста – от 3 до 6,3 мм.

Крестообразные усовершенствованные

  1. Шестигранные. Основные сферы применения бит такого типа – машиностроение и производство мебели. Подходят только для метиз с шестигранным пазом на шляпке. Стандарты ширины шестигранного наконечника – от 1,5 до 10 мм, длины – от 5 до 10 см.
  2. В виде шестиконечной звезды. На рабочем конце шлица 6 ребер, из-за чего наконечник похож на звезду. Нагрузка при сцеплении с метизом и кручении равномерно распределяется сразу по 6 направлениям – это делает деталь более прочной и долговечной в сравнении, к примеру, с крестообразными. Шуруповертами с такими насадками обычно работают не по дому, а в машиностроении, монтаже.
  3. Биты для гаек и болтов. Они имеют в основании такой же шестигранник, чтобы создавалось максимальное сцепление с метизом. Пригодны для закручивания гаек и болтов диаметром от 5 мм до 1,3 см.

Тип конструкции

По конструктивным особенностям насадки под шуруповерт бывают одинарными или двойными, а также обычными или торсионными. Одинарная бита снабжена шестигранной хвостовой частью для крепления в инструменте и рабочим жалом на противоположном конце. У двойной же с обеих сторон рабочие наконечники, иногда – разного размера и типа. Такая бита может прослужить вдвое дольше и обеспечить работу с разными поверхностями.

Двойная

Обычная насадка – прямая, несгибаемая, ней можно работать только в одном направлении, под определенным углом. Торсионный же элемент устроен по-другому. Между хвостовиком и наконечником стоит пружина, обычно скрытая под участком красного, голубого или другого цвета. При закручивании она обеспечивает изгиб биты, а это существенно упрощает работу.

Торсионная

У торсионной насадки ряд преимуществ перед обычной:

  • легче добраться до труднодоступных мест;
  • бита принимает на себя только часть тангенциальной нагрузки – остальная часть приходится на пружину;
  • работа с материалами, которые по твердости не по зубам обычной насадке.

Есть еще один специальный конструктивный аспект бит для шуруповерта. Некоторые модели оснащены магнитным наконечником или пружинной насадкой. Это позволяет работать в труднодоступных местах. Задачи магнитного наконечника – плотная фиксация сверла в пазах метиза, минимизация риска соскальзывания биты. Он также способствует более глубокому вкручиванию крепежа. С помощью пружинной насадки можно вкручивать метизы под разными углами: пружина допускает изгиб даже больше 90°.

Магнитные насадки под шуруповерт

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель:

  • N – кабель изготовлен согласно немецкому стандарту VDE *
  • Y – изоляция из ПВХ
  • H – отсутствие в ПВХ-изоляции галогенов (вредных органических соединений)
  • M – монтажный кабель
  • C – наличие медного экрана
  • RG – наличие брони

* VDE – Verband Deutscher Elektrotechniker – союз германских электротехников

Примеры: NYM, NYY, NYCY

Контрольный кабель:

  • Y – ПВХ-изоляция
  • SL – изоляция из ПВХ
  • Li – многожильный проводник выполнен по немецкому стандарту VDE

Примеры: LiYCY

Кабель передачи данных «витая пара»:

  • U – unfoiled (нефольгированный, неэкранированный)
  • F – foiled (фольгированный, экранированный)
  • S – screened (экранированный медными проволоками)
  • S-F – общий экран из фольги + общий плетеный экран
  • S-S – экран каждой пары из фольги + общий плетеный экран
  • TP – twisted pair; витая пара
  • SAT – satellite (спутник); кабель для спутникового телевидения

Примеры: FTP, UTP

Телефонный кабель и кабель для пожарной сигнализации:

  • J – инсталляционный, установочный кабель
  • Y – ПВХ
  • (St) – экран из фольги

Примеры: J-Y(St)Y

Безгалогеновый огнестойкий кабель:

  • N – кабель изготовлен согласно немецкому стандарту VDE
  • HX – сшитая резина
  • C – медный экран
  • FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Примеры: NHXHX FE 180

Провода монтажные:

  • H – гармонизированный провод (одобрение HAR)
  • N – соответствие национальному стандарту
  • 05 – номинальное напряжение 300/500 В
  • 07 – номинальное напряжение 450/750 В
  • V – ПВХ изоляция
  • K – гибкая жила для стационарного монтажа

Примеры: H05V-K, H07V-K

Кабели с изоляцией из сшитого полиэтилена:

  • N – кабель изготовлен согласно немецкому стандарту VDE
  • Y – изоляция из ПВХ
  • 2Y – полиэтилен
  • 2X – сшитый полиэтилен
  • S – медный экран
  • (F) – продольная герметизация
  • (FL) – продольная и поперечная герметизация
  • E -трехжильный кабель
  • R – броня из круглых стальных проволок
  • -J – наличие желто-зеленой жилы
  • -O – отсутствие желто-зеленой жилы

Кабель итальянского производства (FROR):

  • F – corda flessibile (гибкая жила)
  • R – polivinilclorudo; PVC (ПВХ изоляция)
  • O – anime riunite per cavo rotondo (круглый, не плоский кабель)
  • R – polivinilclorudo; PVC (ПВХ оболочка)

Рекомендации по выбору бит для работы

Рынок насадок, предназначенных для оснащения шуруповерта, заполнен продукцией различной по своему качеству и от разных фирм. По этой причине актуален вопрос: каких производителей продукцию лучше приобретать комплектом, а каких по отдельности? Правильность выбора в этом случае определяет не только время пользования купленными битами, но и оказывает влияние на срок службы используемого электроинструмента, а также сказывается на качестве производимых работ.

Советы по приобретению штучных изделий

Для поштучного приобретения специалисты рекомендуют продукцию бренда Whirl Power (WP). Ее легко отличить от аналогов по наличию фирменной наклейки зеленого цвета. Большую популярность и авторитет изделия этой компании заслужили благодаря своим хорошим магнитным свойствам, а также значительной твердости, увеличивающей время эксплуатации за счет медленного износа. Насадки без проблем вставляются в патрон, не выпадая из него при наклоне электроинструмента вниз. Магнитные биты хорошо удерживают металлические крепежные элементы — это позволяет с удобством выполнять рабочие операции в труднодоступных местах.

Для практического использования пользуются популярностью следующие размеры бит от Whirl Power:

  • 25 мм;
  • 50 мм;
  • 75 мм;
  • 90 мм.

Также широко применяются длинные насадочные части размером 150 мм.

Для работы с большинством разновидностей крепежных деталей применяют стандартные модели WP2. Если требуется выполнять операции с декоративными модификациями саморезов, то используют наконечники для шуруповерта WP1. Рабочие части оснащены насечками, которые повышают их устойчивость к износу.

Практически не уступает Whirl Power по популярности среди покупателей продукция фирмы Bosch, которая традиционно поставляет на рынок высококачественный электроинструмент. Качественность насадок для шуруповертов от данного бренда подчеркивается также их высокой ценой. При этом особой популярностью пользуются изделия с покрытием из титана, маркируемые с помощью желтого цвета. Основным материалом для их изготовления служат хромованадиевый, вольфраммолибденовый либо хромомолибденовый сплавы. В качестве защитного покрытия насадочных рабочих частей используют кроме титана также карбид вольфрама, алмаз или никель.

Более дешевыми конкурентами фирмы Bosch являются метизы от компании DeWALT. Их отличительная черта – высокая степень прочности к ударным воздействиям. Ими можно регулярно пользоваться в течение продолжительного времени. Чтобы пользоваться в быту, подойдут также метизы от Magna. При аккуратной работе они способны прослужить долгий срок.

Если нужно купить оснастку под определенную разновидность крепежа, то рекомендуется брать с собой его образец. Это позволит подобрать оптимальный вариант наконечника, примерив его к шляпке до приобретения.

Популярные комплекты насадок

Выбрать биты для шуруповерта можно в одном комплекте. В магазинах представлено много готовых подборок метизов, упакованных в удобные для хранения и использования коробки. В таких кейсах каждый элемент располагают на отдельном месте, указывая при этом рядом его размер.

Среди конкурентов выделяются своим отличным качеством профессиональные комплекты насадок от компаний Hitachi и Kraftool. Они содержат метизы всех стандартных размеров, используемых в различных сферах практической деятельности.

Если покупать набор качественных метизов, то такая покупка обойдется дешевле, чем поштучное приобретение аналогичного товара. Закупка комплекта, позволяя сэкономить денежные средства, является очень удобной при осуществлении профессиональной деятельности.

Несмотря на большое разнообразие форм рабочих наконечников для шуруповерта и различия в материале, из которого они изготовлены, в любом случае следует выбирать качественную оснастку. Приобретение продукции от известных брендов, хорошо зарекомендовавших себя на протяжении уже многих лет, является правильным решением для профессиональной деятельности и при больших регулярных объемах выполняемых работ. Такие изделия прослужат очень долго, способствуя эффективному выполнению трудовых задач. Низкокачественные, дешевые комплекты допустимо приобретать для бытового использования. Но следует учитывать, что они быстро изнашиваются, причиняя массу неудобств во время рабочего процесса.

Пример набора бит-звездочек

В силу того, что крепеж повсеместно используется весьма различный, удобно иметь не единичную насадку, а целый набор. Желателен комплект с различными типами и большим количеством размеров. При этом хорошо бы определиться изначально, в какой сфере планируется работа и с каким крепежом – это сильно влияет на состав набора.

Пример набора бит-звездочек

Как подобрать набор звездочек, инструмент – целая философия. Оптимально – рассмотреть классификацию предлагаемых наборов, оценить их состав с точки зрения типоразмеров бит и прислушаться к рекомендациям.

Что до других предметов, поставка может содержать удлинитель, переходник, ручную отвертку или вороток. Отвертка может быть прямой либо со сгибающейся рукояткой. Есть много вариантов с трещоткой – такая механизация сэкономит массу усилий при долговременной монотонной работе.

Выпускается огромное количество самых разных комплектов, например – описанный далее.

Классификация бит по материалу и покрытию

Биты для шуруповерта производят из различных металлов, как мягких, так и твердых.

Качество изделий и срок их эксплуатации в первую очередь зависит от материала из которого они сделаны.

Наиболее качественными считаются следующие сплавы:

• молибден и хром; • ванадий и хром; • молибден и ванадий; • кремниево-огневый спек.

В продаже имеются и стальные варианты, но стоят они дорого, при этом во время эксплуатации быстро стираются.

Даже наличие победитовых напаек неспособно продлить срок службы стальных бит.

Еще они могут раскрошиться при столкновении с твердой породой минерального характера.

Увеличить прочность стальных насадок может титановое покрытие.

Менее надежным считается алмазное, никелевое, а также покрытие из сплава вольфрама и никеля.

Шлиц phillips (сокращенно ph)

Изобретение в 30-х годах прошлого века крестообразного шлица Phillips явилось настоящим прорывом. Стало возможным расположить жало инструмента строго по центру шлица, соосно телу метиза, поэтому инструмент теперь лучше держится, реже соскальзывает. Скорость вкручивания возросла, стало возможно производить монтаж-демонтаж без срыва шлица.

Шлиц Филлипс предохраняет резьбу от срыва за счет строения прорезей, сужающихся к низу: при окончании вкручивания, когда достигнуто предельное значение силы закручивания, жало инструмента выталкивается из шлица. Однако именно этот эффект выталкивания сообщает дополнительную нагрузку наклонным стенкам внутри шлица, способствуя их преждевременному изнашиванию, а чтобы увеличить крутящий момент, необходимо затратить значительные силы, прижимая инструмент к саморезу.

Шлиц PH

Основные правила выбора

Производите покупку в надежном проверенном магазине. Отдавайте предпочтение не дешевым маркам, если требуются качественные изделия с большим сроком эксплуатации. Дешевые биты, продающиеся в непроверенных торговых точках, должны вызвать подозрения. Хотя для разового использования можно взять и этот товар.
Оцените материал и его свойства. Наиболее надежными считаются хромовые и молибденовые сплавы

Воздержитесь от приобретения стальных изделий, так как у них малая долговечность, с ними не удастся работать качественно и быстро.
Обратите внимание на наличие защитного покрытия. Изделие будет отменного качества, если имеется титановое покрытие.

Выбор по общепринятой характеристике

Согласно общей характеристике, биты бывают основные, комбинированные и специальные:

  • Основные изделия состоят из рабочего элемента — креста, должны обеспечивать качественную фиксацию с головками крепежных элементов.
  • Комбинированные — изделия с двойной рабочей частью. Части могут отличаться по размеру и виду крепежа. В процессе работы ненужную часть биты откручивают, биту закрепляют в патроне шуруповерта и работают оставшейся рабочей частью.
  • Специальными называются узкоспециализированные изделия, которые почти не используются широко.

Какой бы марки и какого бы типа ни была бита, главные критерии ее выбора — это надежность и качество. Задача ее заключается в максимальном сцеплении с крепежным элементом. Изделие должно быть износостойким, иметь приемлемую цену и положенные характеристики.

Сегодня гвозди уже используются все реже и на первый план выходят саморезы, шурупы и винты — это проще, быстрее и надежнее. Однако под каждый вид крепления применяется своя насадка (бита). Давайте разберемся, какие биты бывают и в чем их различие.

Прежде чем приступить к описанию самих бит, я бы хотел кое, что конкретизировать. Во первых можно выделить два вида бит одного и того же типа: обычные и покрытые нитридом титана (TIN покрытием) . Это в принципе идентичные биты, разница лишь в том, что бита с TIN покрытием прочнее. Визуально такая бита отличается золотистым цветом.

Второй момент, одни и та же биты (с идентичными наконечниками) бывают различной длинны .

Я все это к тому, что я не буду описывать отдельно TIN покрытие для каждой длинны, и не буду выкладывать фото удлиненных бит. Просто по умолчанию мы уже в курсе, что у каждого типа есть разнообразные покрытия и длина.

Бита под прямой шлиц Slotted (S)

Исторически, прямой шлиц, это самый первый и самый простой вид шлица. Такие шлицы маркируются на одном из гребней латинской буквой » S «, что означает Slotted . Рядом с буквой обычно есть цифра, которая обозначает ширину жала. Иногда может обозначаться и толщина жала, хотя обычно толщина пропорционально равна следующим цифрам:

Крестообразные биты Phillips (Ph)

Это первый крестообразный вид был придуман еще в 1933 году Джоном Томпсоном. Патент у изобретателя выкупил инженер Генри Фрэнк Филлипс, отсюда и название шлица Ph — Phillips. У нас чаще всего такие шлицы называются фигурными.

На сегодняшний день Ph шлицы являются стандартом де-факто и используются повсеместно. Цифра после Ph маркировки связаны с диаметром наружной резьбы крепёжного элемента и является стандартом для всех крестообразных шлицов.

Номер маркировки и диаметр резьбы крепежа

  • №0 — диаметр резьбы менее 2 мм.
  • №1 — от 2,1 мм до 3 мм
  • №2 — от 3,1 мм до 5 мм
  • №3 — от 5,1 мм до 7 мм
  • №4 — более 7 мм

Кстати самый часто используемый бит №2.

Крестообразные биты Pozidriv (Pz)

Это усовершенствованная и более новая версия Ph шлица. Шлиц был запатентован в 1966 году, все в той же Phillips Screw Company. Pz отличается от шлица Ph наличием четырех лучеобразных линий из центра, а так же боковые поверхности, уходящие внутрь не утончается и поэтому значительно меньше осевое усиление выталкивающее отвертку.

Биты с шестигранным шлицем Hex (H)

Весьма популярный вид шлица имеет название Hex socket , что означает внутренний шестиугольник и маркируется данный шлиц буквой » H «. Так же есть безопасный шестигранный бит который называется Hex-Pin , этот бит оснащен отверстием по центру, а на винте имеется по центру штырь и благодаря отверстию и штырю бита не соскальзывает. Данный бит позволяет получить большой вращающий момент, и не требует осевого давления на инструмент, что в свою очередь значительно уменьшает усталость руки.

Биты звездообразные шестилучевые Torx (T, Tx)

Такие биты могут маркироваться как » T «, так и » Tx «. Цифра рядом с буквой обозначает размер насадки. Используются в бытовой технике и в машиностроении. Так же как и с Hex, бывают безопасные Torx биты с отверстием и крепежи со штырем по центру.

Биты под трёхлопастные шлиц Tri-Wing (Tw)

Этот трёхлопастной шлиц используется в авиапромышленности, а оттуда перекочевал и стал использоваться в производстве электронных устройств. Маркируется как » Tw «.

Биты двухштырьковые, антивандальные Spanner head (Sp)

Такие биты чаще всего применяются там, где требуется антивандализм и эстетика. Второе название этих шлицов snake-eye (змеиный глаз), хотя по мне больше на ниндзю похожи. Используют маркировку » Sp «.

Биты с квадратным шлицем Robertson (R)

Редко используемый вид шлицов. Является раритетом, и редко используется при строительстве или ремонтных работах. Маркируется буквой » R «.

Виды бит и их предназначение

Биты для шуруповерта отличаются формой рабочей части, от которой и зависит их предназначение.

Все разновидности изделий можно приобрести в комплекте, что гораздо дешевле, чем покупать их по отдельности.

Но перед этим нужно убедиться в качестве бит.

Чтобы сделать правильный выбор нужно знать виды, размеры, бит, их основные отличия и материал, их которого они изготовлены.

Биты для гаек и болтов

Такие биты имеют нестандартные форму.

Их особенность заключается в том, что они имеют не выпуклую рабочую часть, а с отверстием, при этом есть большое количество типоразмеров.

Нужно помнить, что для закручивания гаек и болтов с большим диаметром шляпки нужно использовать шуруповерт с большой мощностью.

С антивандальным шлицем

Биту с антивандальным шлицем мастера называют “змеиный глаз”, т.к. она имеет головку, предназначенную под вилочный ключ.

Профессиональные биты

Профессиональные варианты отличаются повышенной надежностью, прочностью и сроком эксплуатации.

Такие изделия способны ввинтить большее количество шурупов.

В большинстве случаев они рассчитаны для ввинчивания около 400 шурупов, по истечении этого срока работоспособность биты не должна быть нарушена.

Они имеют защитное покрытие, и изготовлены из качественного металла.

В набор профессиональных насадок входит и торсионная бита.

Она предназначена для ударного шуруповерта.

Отличить торсионную биту от простой можно и по внешнему виду.

Она имеет узкую часть между шлицем и хвостиком.

Ее особенность в том, что в своей конструкции она имеет специальную гибкую вставку в виде пружины, которая работает на скручивание.

Поэтому они популярны при работе с особо твердыми материалами при использовании самосверлящего крепежа.

Торсионная насадка позволяет утопить в металле саморез прямо со шляпкой.

Биты для гипсокартона

Бита для гипсокартона с ограничителем используется при работе только с ГКЛ.

Это связано с тем, что при креплении листов нельзя сильно нажимать на саморез, а как только ограничитель достигнет поверхности материала, нужно обязательно прекратить работу.

Если этого не сделать, то шлицы со шляпки шурупа будут срезаны.

Это может привести к износу биты для гипсокартона и забиванию насечек металлическими опилками.

Биты «вилка»

Она является подвидом антивандального шлица.

Для изготовления используется только качественная сталь, что позволяет ей быть прочной и долго служить.

Внешне она напоминает плоскую шлицевую биту, которая посредине имеет прорезь.

Может быть с увеличенной длиной и отличаться повышенной прочностью.

Биты со шлицем tri-wing — трехлопастные

Бита со шлицем tri-wing является трехлопастной, при этом лопасти расположены под углом (в отличие от ребер в крестообразной насадке).

Используется при сборке бытовой техники и электроники.

Пружинные и магнитные

Биты с пружинным фиксатором или магнитным наконечником предназначены для работ на потолке или других труднодоступных местах.

Фиксаторы предназначены для удержания бит в адапторе.

Магнитный наконечник позволяет надежно зафиксировать биту в насечках шурупа.

Еще он способен предотвратить соскальзывание насадки шуруповерта во время работы и позволяет закручивать саморез глубже, чем простая насадка.

Пружинная насадка относится к специальным.

Она позволяет работать с крепежными элементами, которые находятся под разными углами и в труднодоступных местах.

Чаще всего представляет собой шлиц и основу, которые соединены гибкой пружиной для закрепления: закрепить шлиц такой насадки нужно вручную, вставить в насечки на саморезы, при этом пружину можно гнуть под любым углом, даже более 90°.

Биты для шуруповерта

Биты отличаются размерами, формой, материалом и наличием защитного покрытия.

Они представляет собой продолговатый металлический шестигранник, который имеет две стороны.

Одна сторона является рабочей, и предназначена для вкручивания метизов, второй стороной бита вставляется в шуруповерт.

Биты бывают:

• плоскими — для закручивания винтов и шурупов; • шестигранными — для мебельного производства; • для болтов — предназначенные для крепежа черепицы или профнастила; • для гипсокартона, которые имеют встроенный ограничитель; • трехгранными и др.

Также биты делятся на:

1. Основные Имеют рабочий элемент в виде креста, обеспечивают надежную фиксацию с головками шурупов.

Использовать биты можно в любых сферах деятельности.

2. Комбинированные

Характеризуются двойной рабочей частью, при этом каждая из них может отличаться размером и видом.

Во время работы ее закрепляют в патроне шуруповерта ненужной половиной, а работу выполняют оставшейся частью.

3. Специальные

Являются узкоспециализированными изделиями.

Специальные биты редко используют в работе, поэтому продаются они только поштучно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
